Всем привет. Проблема в следующем, при подключение нагрузки 2 Ом на канал и работы примерно 2 мин. усь ушел в защиту. После вскрытия нашел горелый один транзистор TIP35C, заменил его. Включаю все работает. Играет мин 5 и опять уходит в защиту, питание ниже 12 не было. Вскрываю уже сгорело два транзистора TIP35C рядом с тем который заменил. Вопрос их все менять нужно? Всего 12шт TIP35C и 12шт TIP36C или есть по лучше варианты?
Фото

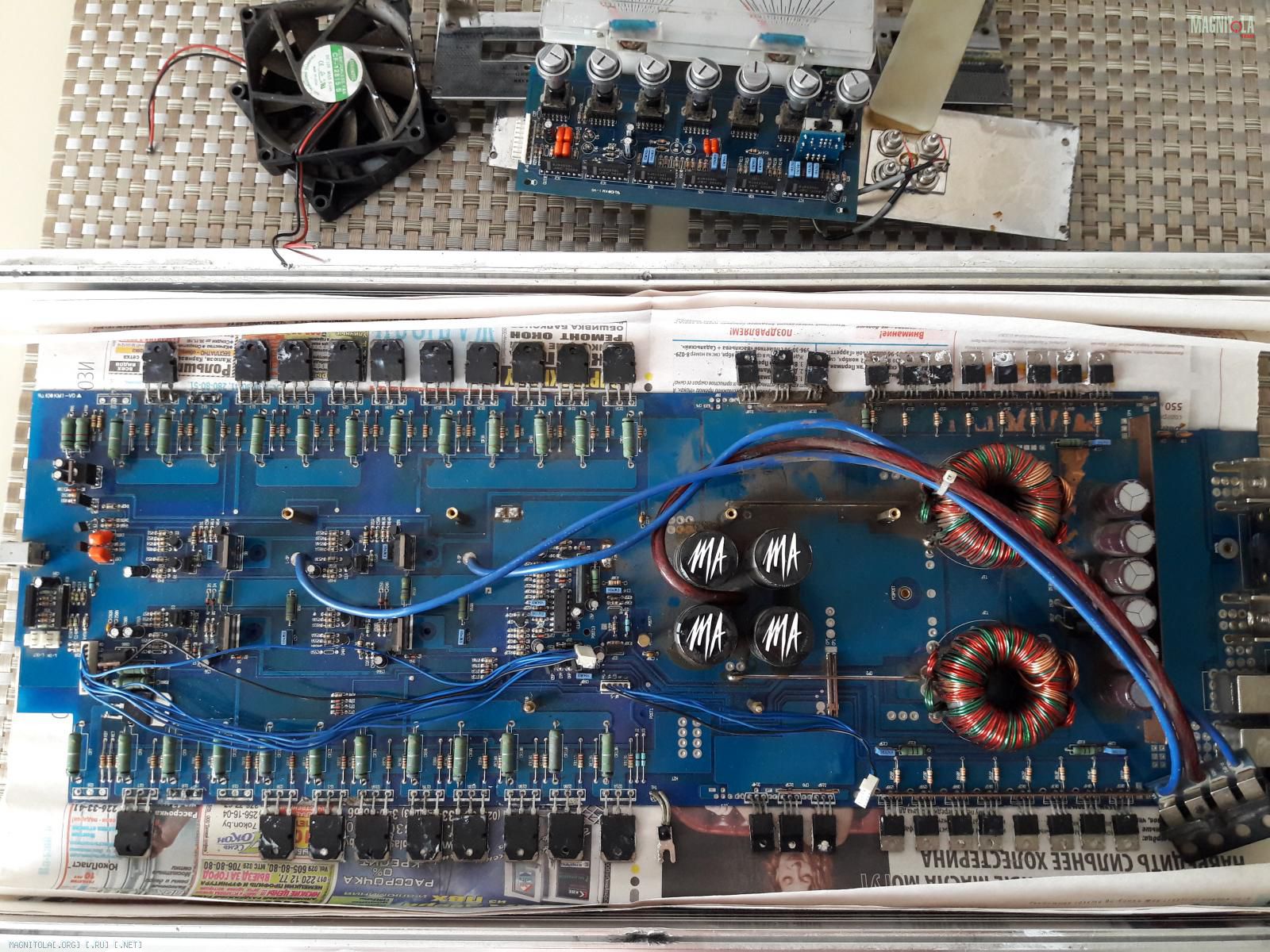

Вложение 1152740
Желательно что-бы все транзисторы были с одной партии и подобраны в пары по hfe. А Вы в качестве самого транзистора который заменили уверены? Может просто левак/подделка? если он уже сгорел разбейте аккуратно посмотрите на размеры кристалла и если есть белый силикон внутри то точно подделка.Цитата:
Сообщение от spl77
Измерьте ток покоя, проверьте режимы работы каскада термостабилизации, осмотрите на предмет микротрещин и непропаев. Проверьте эмиттерные резисторы. В похожей ситуации именно они были виноваты (но там цементные правда)
Кстати, Вы вторичное напряжение питания с выхода ПН померяли в норме ли? Сколько Ампер потребляет усилитель на холостом ходу ХХ без сигнала просто когда включен?
Возможно, экономически целесообразно ремонтировать с выпаянными оконечными транзисторами, а то есть вероятность они у Вас все потихоньку сгорят пока не выясните причину почему так происходит. Будет весьма затратно по деньгам.
Так у него сгорел не поменяный, а соседние 2 штуки! ))) Вот он и спрашивает, может сразу и остальные все кучей поменять.Цитата:
Сообщение от Ivan_kz
Ну может не так понял сорри). Пусть в любом случае озвучит результаты каких либо замеров тока покоя и вторичного питания, мы же как доктора должны что-то измерить "пощупать":smile3: послушать в том смысле что нужно измерительными приборами пользоваться. Просто заменил и что-то сгорело это мало информативно ИМХО.Цитата:
Сообщение от Василий Никитин
spl77, Транзисторы просто так не будут сгорать, а палить можно до бесконечности если ничего не измерять, а просто тупо менять.
Усилитель 2-х канальный и Вы подключили на каждый из каналов нагрузку в 2 Ома? и сгорают транзисторы только в одном из каналов или в двух сразу?
+100500!!!Цитата:
Сообщение от Ivan_kz
Нужно произвести все обозначенные замеры, а то так и будешь до ишачьей свадьба тупо менять транзисторы :(
Усилитель подключал мостом в 4Ома. Первый раз один сгорел, второй раз 2 соседних. Замеры сделаю все выше описанные. Возможно эти замеры делать со снятой платой с радиатора?
можноЦитата:
Сообщение от spl77
Без нагрузки и недолго... Если потребление усилителя довольно велико, то можно сжечь транзисторы в ПН...Цитата:
Сообщение от spl77
При питании 12.12В на выходе с трансов переменка 35В после выпрямителя +-43. На холостом ток потребления меньше ампера пока клещами мерию. Ток покоя 0 на резисторе 0В постоянки.Резисторы визуально все целые номинал 0.08Ом

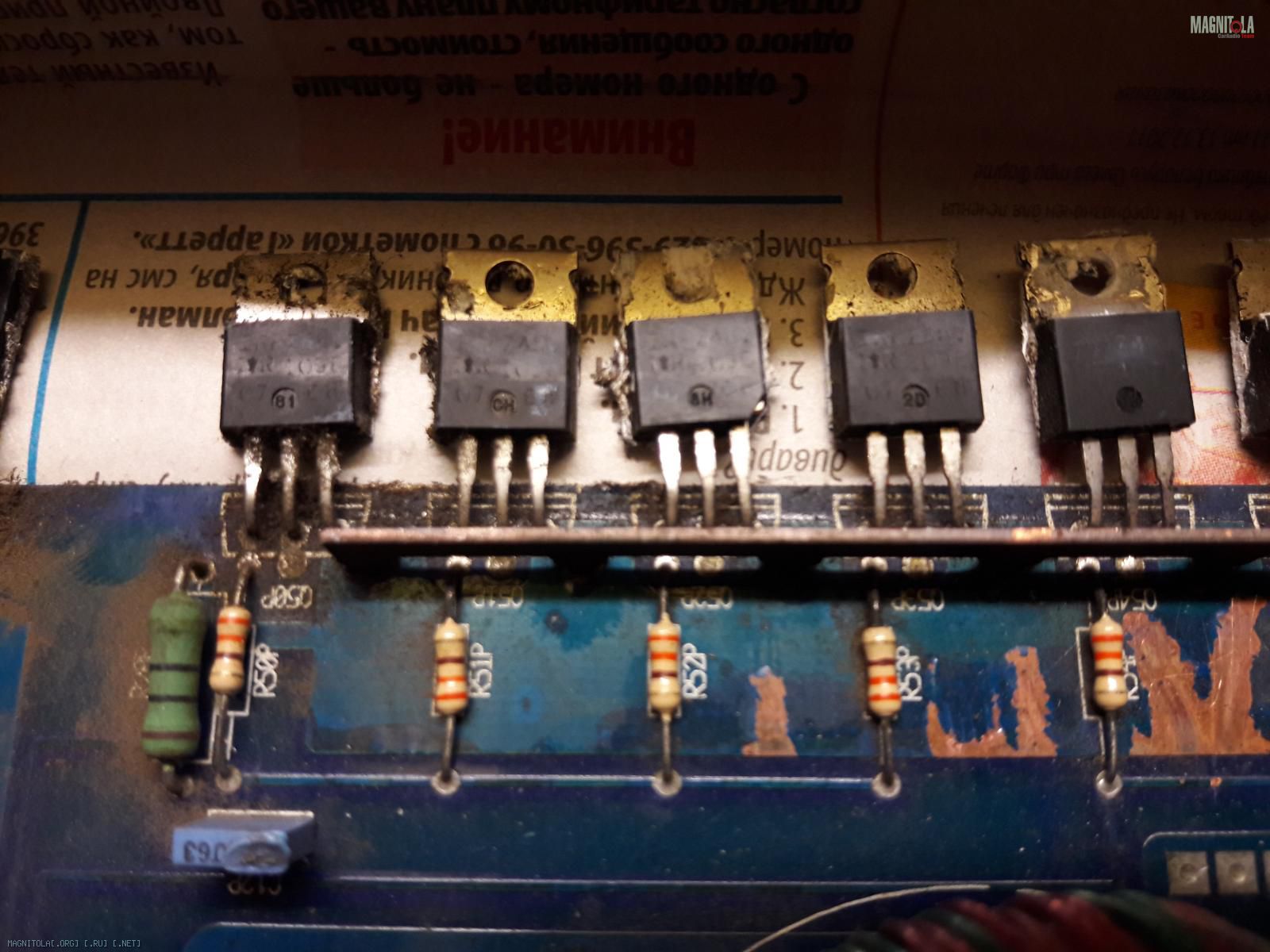

Вложение 1154090
Нашел в пн треснут irfz48v и конденсатор подплавлен паяльником 153J63
Они иногда и меришь, целые... а под нагрузкой не совсем(
получается tipы могут гореть из за этого транзистора в пн. И еще в пн стоит s494p читал что может глючить, может поменять на tl494?
ответ что и как нужно делать был в самом начале, транзистор в ПН-е к TIP-ам не имеет ни какого орошения.Цитата:
Сообщение от spl77
Да отмой его в конце концов целиком (сифом каким не буть), может и ещё что найдёшь, для начала.
А после того, как отмоешь, просмотреть все пайки, а проще пропаять весь крупногабарит... а потом уж мерить...
А 494… пофигу какого производителя... они все одинаково работают, при исправной обвязке.
Помогите найти схему усилителя MA Audio MA4082HX усилитель из 90x похожие схемы были в audibahn. Поиск ничего не дает.
б ля....Цитата:
Сообщение от spl77
да не нужна тебе схема на этом моменте времени....
снимай плату, приводи её в порядок, а то плата даже по неважнецким фото видно, что вся откровенно в хофне, пропаивай всю плату, произведи контрольные замеры....
Сделай всё то о чём тебе уже неоднократно писали!!!
Плату отмыл. На некоторых транзисторах средняя нога была припаяна только снизу сверху даже припоя не было, все пропаял.
Включил.
Питание 12В ток на холостом 0,77А
На выходе с ПН +-43В
Ток покоя 0А
Хотел узнать как проверитьЦитата:
Сообщение от FFZ
немного проверил как играет на малой громкости, звук есть ничего не греетсяЦитата:
Сообщение от Ivan_kz
Ну тогда частично собери, то есть транзисторы прикрути к радиатору, большего не надо... включи и сравни режимы работы по постоянному току правого и левого канала... найдешь где начинается разница, оттуда и копать..
подскажите как это сделатьЦитата:
Сообщение от Lexx69
Нужно померить токи баз транзисторов входного дифкаскада и усилителя напряжения относительно нуля.
Я правильно понял?
Померить напряжения в точках как на картинке Вложение 1154516 если совпадёт % на 80 радуйся.
ну ты садист ))) ))) )))Цитата:
Сообщение от WENQ
зызызызызызызызызыЦитата:
Сообщение от FFZ
Произвел замер по схеме WENQ, результаты на картинках
Первый канал, кстати в нем и погорели транзисторы
Вложение 1156608
Второй канал
Вложение 1156612
Разница только на выходе.
Постоянка на выходе первого канала 36mV это нормально?
---------- Сообщение добавлено 29.07.2017 в 23:24 ----------
еще вопрос по транзисторам родные стоят в корпусе то218 в продаже есть только в корпусе то247 и цена смущает всего почти 1$ т.к менять буду все может есть варианты получше?
В идеале должен быть ноль на выходе, но 36 мВ это не слишком много можно пренебречь. По поводу цен на транзисторы возможно просто подделка. Корпус тоже особо без разницы главное чтобы он у Вас влез там и припаять смогли а в случае чего можно теплопроводную пластинку подложить.Цитата:
Сообщение от spl77
