Усилитель включается без Remote (работает всегда)

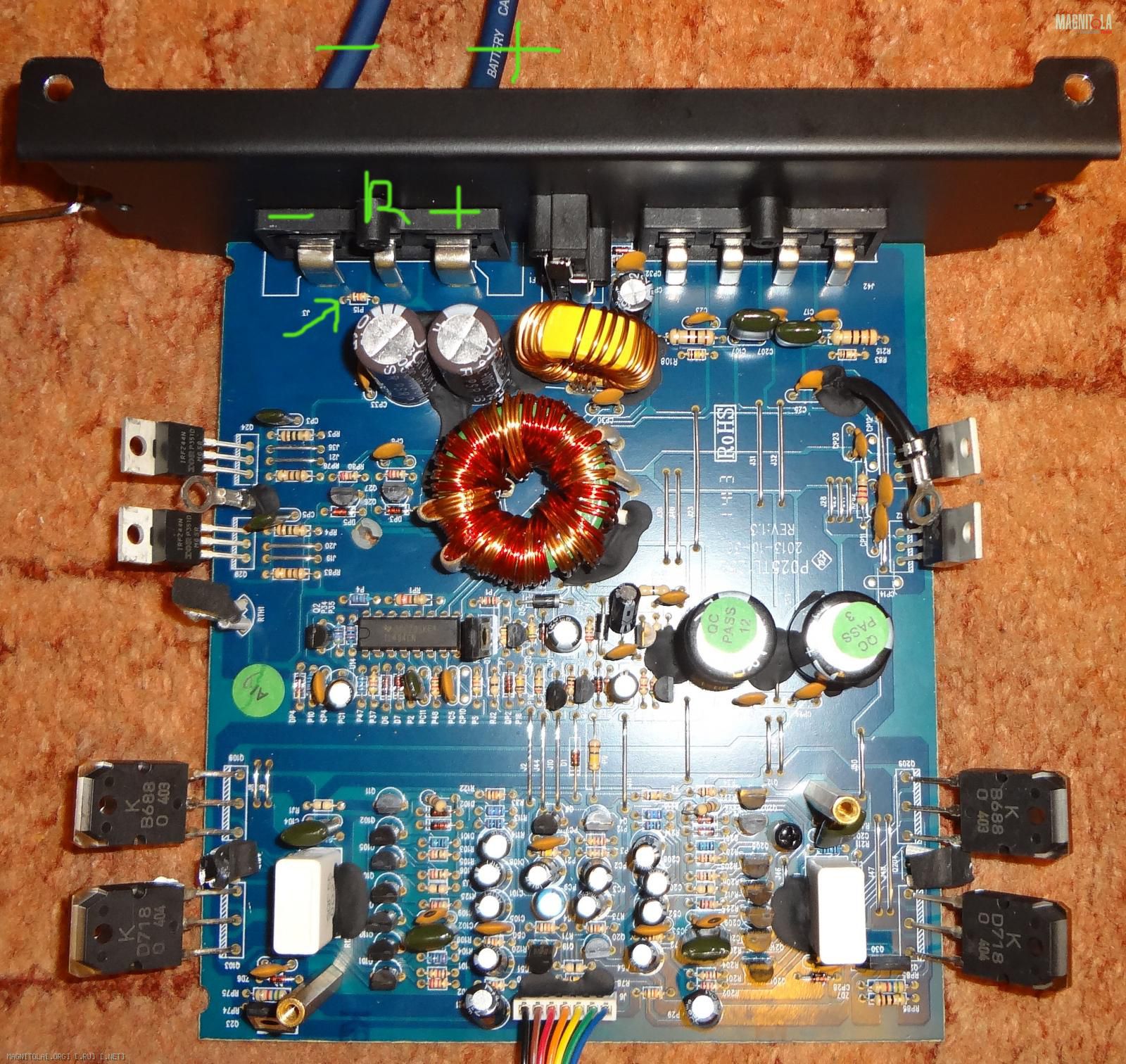

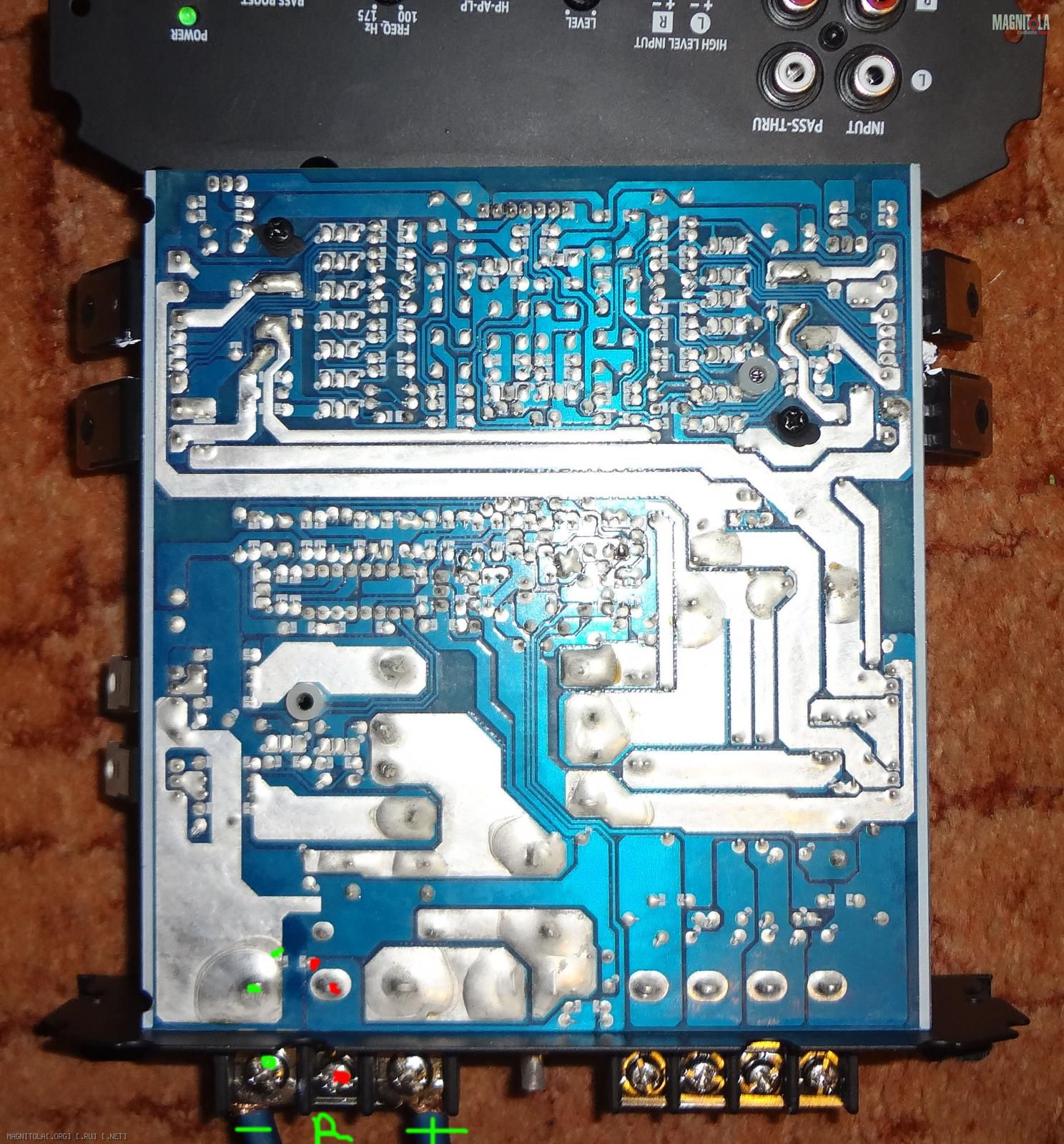

Всем привет. По невнимальности долустил КЗ усилителя (перепутал + с -, а затем еще перепутал remote с - :facepalm:). Предохранитель успешно сгорел 2 раза. Заменил предохранитель, но усилитель теперь работает всегда. Разобрал, решил попробовать самостоятельно починить. Прозвонил remote, + и -. Все нормально, ничего не замыкает (в выключенном состоянии, а когда усилитель включен, то "+" и "remote" замыкаются). И еще при этом когда усилитель включен, то remote становится "минусом", т.е. если понести красный щуп мультиметра к плюсовому выводу усилителя, а черный щуп к remote усилителя, то мультиметр показывает точное такое же напряжение, если понести черный щуп к минусовому выводу усилителя (около 12,80 В - замер делал от АКБ для бесперебойника). Насколько я понимаю, такое не должно быть. При этом, на выход remote усилителя в этом эксперименте я провод 12В не подключал, т.е. усилитель вообще не должен был включиться (при его исправном состоянии). Может кто подскажет, чего тут можно перепаять чтоб заработало)) Фотки платы с 2-сторон прикладываю. Красным и зелеными отметил точки, которые прозваниваются в выключенном состоянии. Т.е. зеленые между собой прозваниваются, красные между собой прозваниваются, красные и зелеными между собой НЕ прозваниваются. Когда усилитель включен, то красные точки (т.е. remote) прозваниваются с "+". Думал, может проблема в P15. Получается с ним все нормально? Усилитель Lightning Audio L-2125.
Вложение 1168070
Вложение 1168078
Re: Усилитель включает без Remote (работает всегда)
Меняй транзистор, тот который побольше, рядом с микросхемой... он наверняка пробит...
Re: Усилитель включает без Remote (работает всегда)
Пройтись по дорожке на печатной плате от клеммы Rem, до соответствующей пары-тройки транзисторов работающих в цепи управления включением ПН-а девайса, вычислить мёртвого и заменить.
---------- Сообщение добавлено 10.09.2017 в 01:44 ----------
Цитата:
Сообщение от
Lexx69 Меняй транзистор, тот который побольше, рядом с микросхемой... он наверняка пробит...
+1, не факт, но скорее всего именно он :).
Re: Усилитель включает без Remote (работает всегда)
Федор, в девайсах такого плана больше ломаться нечему.... два резистора и ключ...
Из личного опыта...
Re: Усилитель включает без Remote (работает всегда)
Ребята, а не могли бы то, что сказали, обвести на фотках))? Просто я не особо в этом разбираюсь) И еще новая информация: когда усилитель включен, то "+" и "remote" замыкаются, т.е. если прозванивать вывод "+" усилителя и "remote", то тестер пищит. В выключенном состоянии не пищит. Если проверять напряжение во включенном состоянии, то "remote" так и остается "минусом". Т.е. он как бы "+" и "-" одновременно когда усилитель работает:)
Re: Усилитель включает без Remote (работает всегда)
Цитата:
Сообщение от
Lexx69 Федор, в девайсах такого плана больше ломаться нечему.... два резистора и ключ...
Из личного опыта...
да я в курсе, что там всё примитивно :).
транзисторов только не один, а как правило два, т.е. в 99% реализациях усилков этой группы.
дохнет чаще именно исполнительный, т.е. более мощный, т.е. сам ключ, согласен на все сто.
реже, но бывает, умирает мелкий транзистор, т.е. управляющий.
Вложений: 1
Re: Усилитель включает без Remote (работает всегда)
Цитата:
Сообщение от
Mafin Ребята, а не могли бы то, что сказали, обвести на фотках))? Просто я не особо в этом разбираюсь) И еще новая информация: когда усилитель включен, то "+" и "remote" замыкаются, т.е. если прозванивать вывод "+" усилителя и "remote", то тестер пищит. В выключенном состоянии не пищит. Если проверять напряжение во включенном состоянии, то "remote" так и остается "минусом". Т.е. он как бы "+" и "-" одновременно когда усилитель работает:)
что там обводить то?
он там возле микросхемы TL494, прямо за ней, всего один большой как свечка торчит :) , а рядом маленький второй, их и нужно проверить, начав с большого.

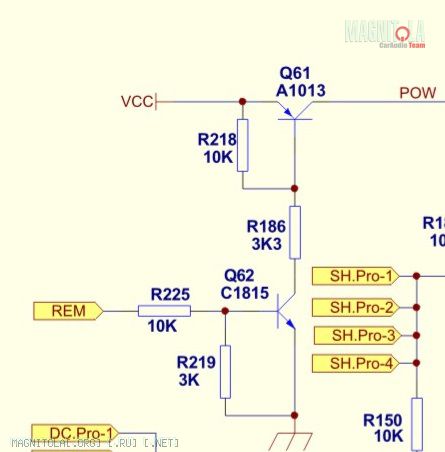

вот примерно так в управлении каналом Rem реализовано :
Вложение 1168222
Re: Усилитель включает без Remote (работает всегда)
Нашел. Это B772 O41. Разобрал старый видак, там такого нет. Поеду завтра покупать. Скажите, "O 41" - это обязательно чтобы было?
Re: Усилитель включает без Remote (работает всегда)
Цитата:
Сообщение от
Mafin Нашел. Это B772 O41. Разобрал старый видак, там такого нет. Поеду завтра покупать. Скажите, "O 41" - это обязательно чтобы было?
туда можно любой средней мощности структуры p-n-p
