помогите опознать элемент (усилитель soundstream lw4 620)

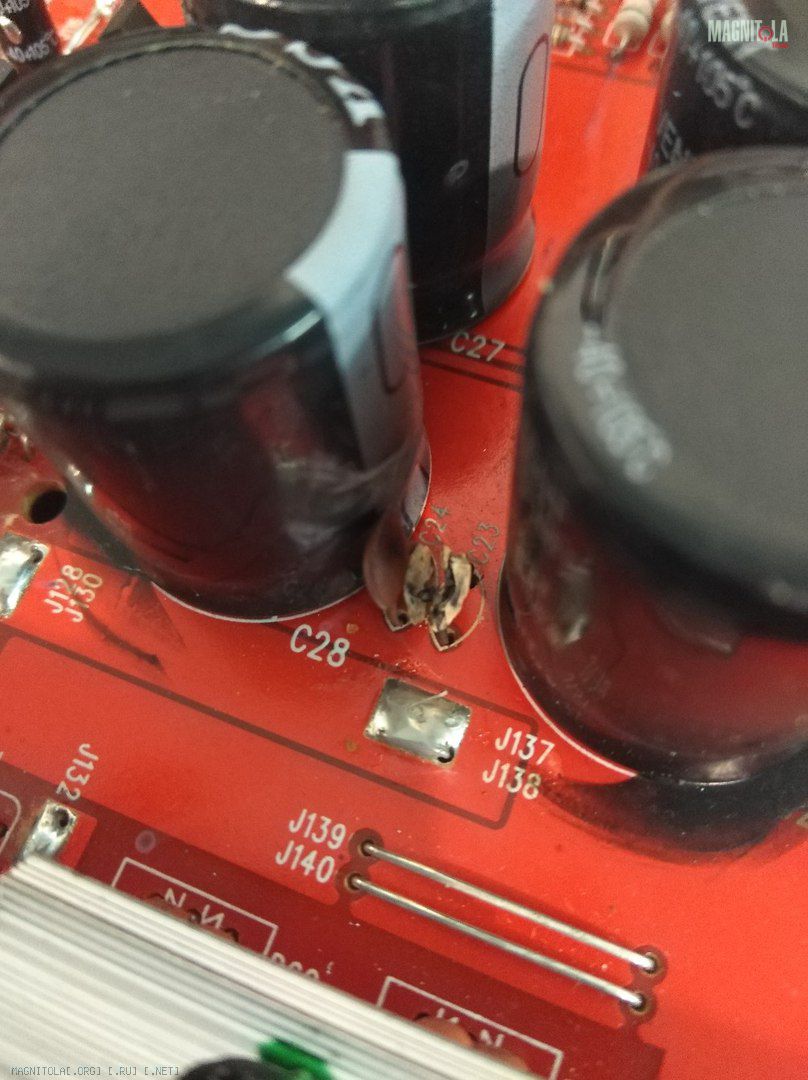

Вложение 1179714
достался усилитель, со слов хозяина прежнего после включения работает минуту и уходит в защиту, разбор и визуальный осмотр выявил взрыв этого как я полагаю кондерика, как подобрать? на плате больше нет подобных...HELP!

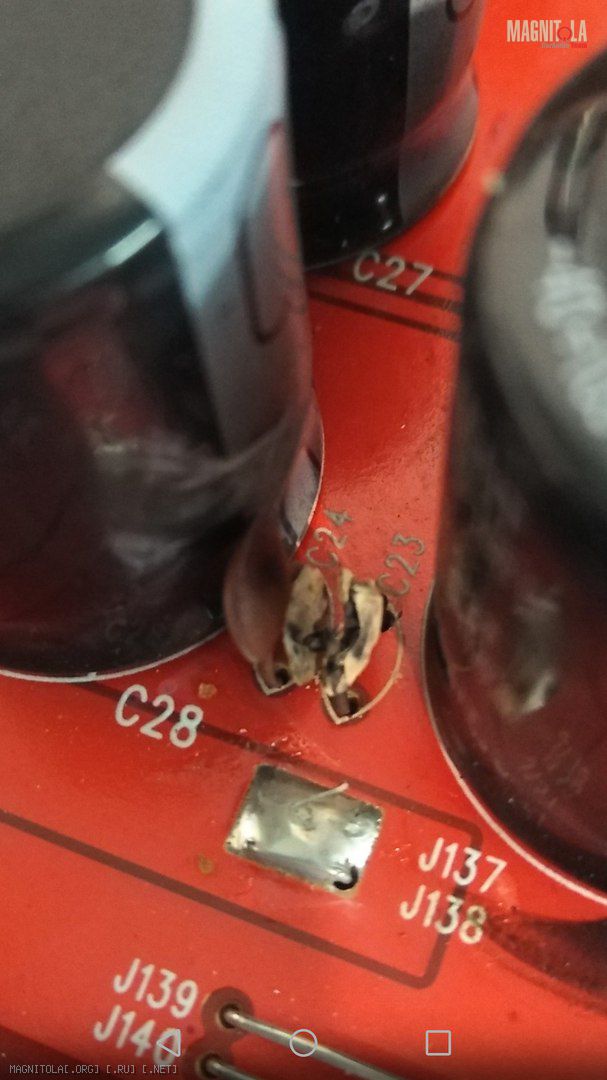

p/s я не спец по ремонту усилителей просто хочу разобраться...станцией паяльной владею,без проблем заменю этот элемент,прошу не отправлять в мастерские))Вложение 1179716
Re: помогите опознать элемент (усилитель soundstream lw4 620)
Да,это конденсатор,гуглите типа того "soundstream lw4 620 service manual"
и скорее всего найдёте сервис-мануал,со схемой. Ну а там уже "с23" определите. Скорее всего он такой же,как и с24,но это только предположение...
Re: помогите опознать элемент (усилитель soundstream lw4 620)
соседний (с24) с маркировкой 104, что как я понимаю 0.1мкf
сервис-мануал уже часа 3 ищу, не нахожу...наткнулся на тему где тоже человек искал схему,и тоже без успешно, с его слов-ее просто нет
Re: помогите опознать элемент (усилитель soundstream lw4 620)
Когда то перечинено было этого китайского хлама немеряно... по фото не особо понятно где стоит этот кондер... но похоже это снабберные цепочки, то смело можешь ставить резисторы 10 Ом и емкости 0,01 мкФ - будет хорошо, проверено.
У Саундстримов много приколов в схемах. На пример питание ОУ от основного БП через резисторы и стабилитроны,которые греются как печки и при этом контактируют с электролитами.
Можно не парится по этому поводу - ставь нормальные номиналы и можно будет забыть об этом.
С такими большими номиналами емкостей, как у них, они давят на довольно низкой частоте - у П-образных импульсов будут пологие края и полевики греются больше.
Но, перво наперво, берем плату и всю ее пропаиваем, а перемычки между сторонами с особым пристрастием...
Re: помогите опознать элемент (усилитель soundstream lw4 620)
Это не снабберы , шунты по вторичному питанию, если их вовсе убрать не кто и не заметит, для решения проблемы как раз и пригодится твоя паялка и моток припоя ну и мультик, практикуйся.

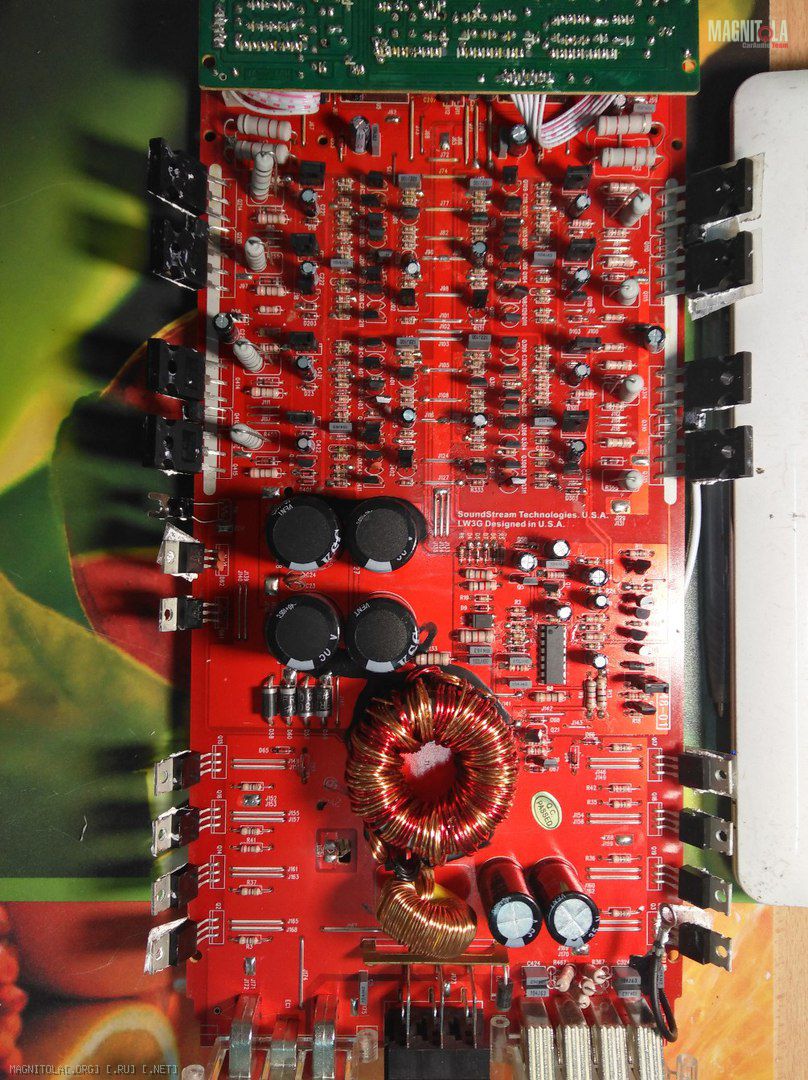

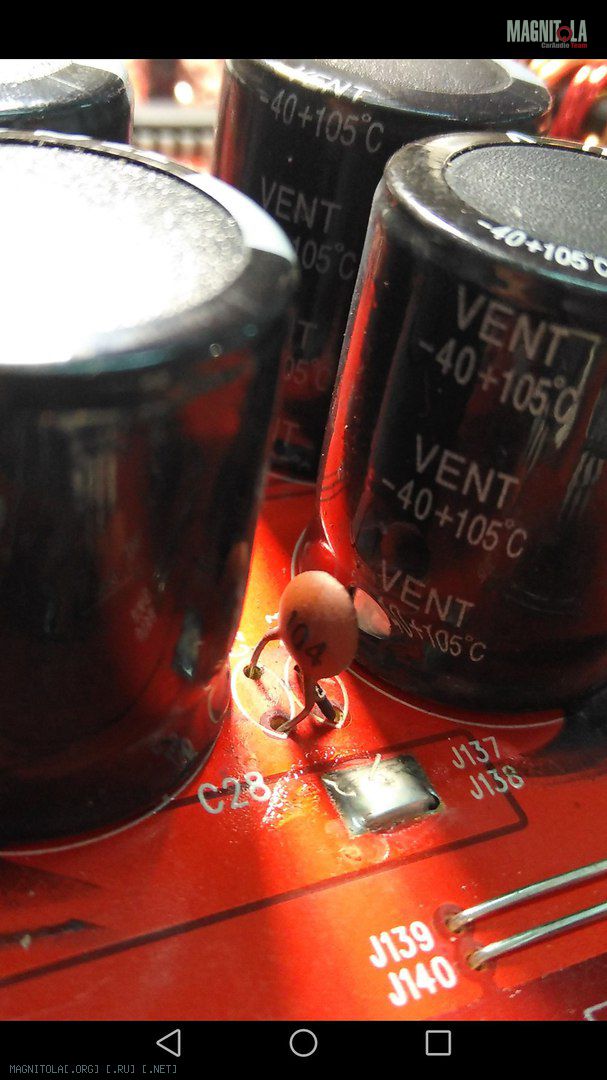

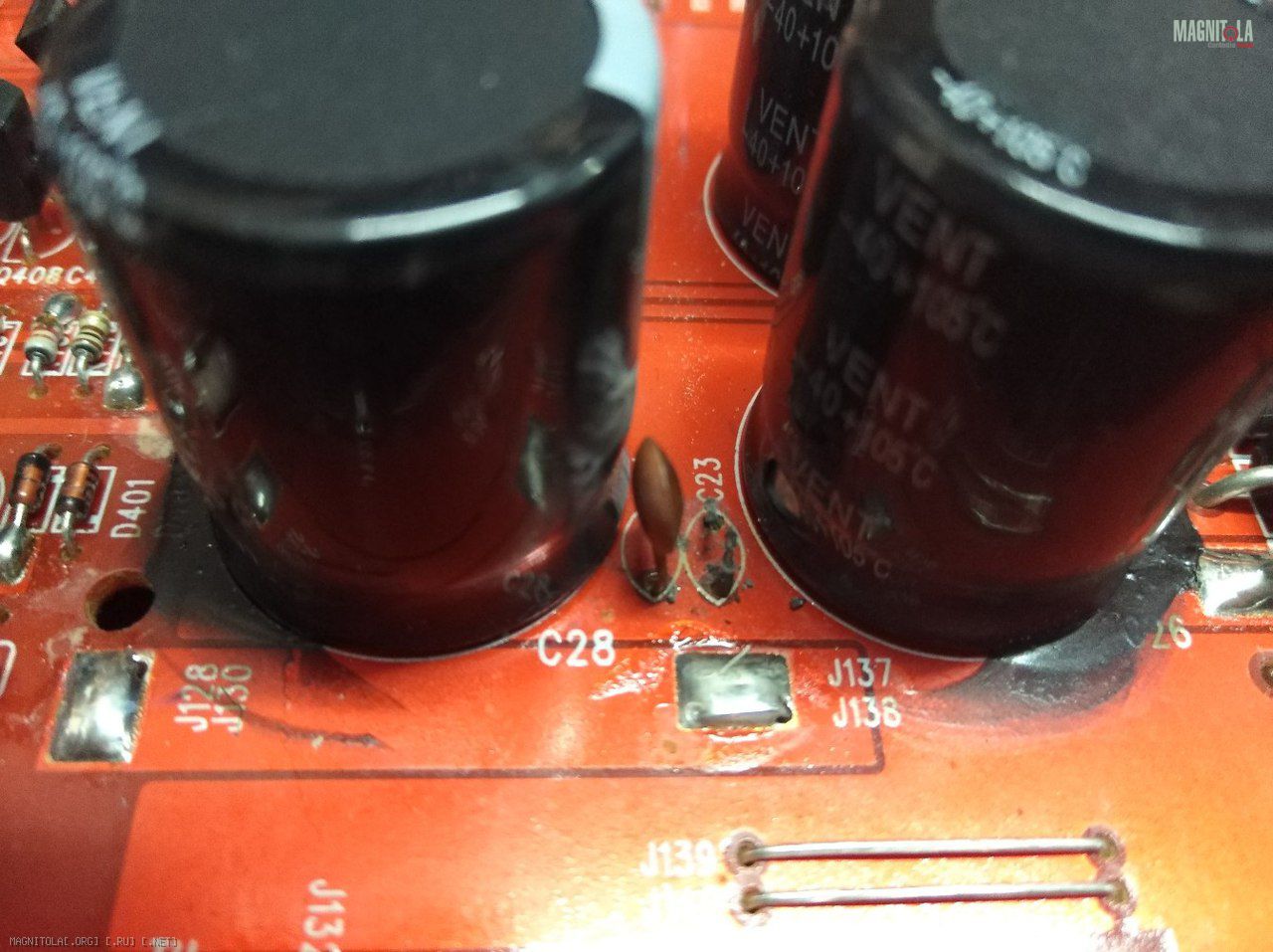

Вложений: 3
Re: помогите опознать элемент (усилитель soundstream lw4 620)
Re: помогите опознать элемент (усилитель soundstream lw4 620)
Цитата:
Сообщение от
Lexx69 Но, перво наперво, берем плату и всю ее пропаиваем, а перемычки между сторонами с особым пристрастием...
Самое главное!
