Хрип от усилителя, помощь в ремонте.
Всем доброго дня, имеется у меня усилитель Мистери 4.80 от него запитаны пара СЧ и пара Твитеров, появился хрип в левом СЧ на низкой громкости, не на низких частотах а на средних, если выкрутить ручку громкости больше половины то перестает хрипеть играет чисто. На днях поменял местами СЧ и Твитеры в усилителе и теперь на низкой громкости хрипит мой твитер, а СЧ играет чисто, сделал вывод что дело в усилителе, можете подсказать что там можно проверить, что заменить ?
Так же имеется пролоджи 2300 Элит, с точно такой же проблемой, но тут уже хрип идет на оба канала, и так же если прибавить то все играет чисто и хорошо.
Re: Хрип от усилителя, помощь в ремонте.
Классика жанра. У одного из выходных транзисторов усилителя мощности (те, что на радиаторе, но не БП) обрыв база-эмиттер. Прозвонить все выходные между крайними ножками в обе стороны. Все будут одинаково, один будет отличаться.
Вложений: 1
Re: Хрип от усилителя, помощь в ремонте.
Цитата:
Сообщение от
Flatout
Классика жанра. У одного из выходных транзисторов усилителя мощности (те, что на радиаторе, но не БП) обрыв база-эмиттер. Прозвонить все выходные между крайними ножками в обе стороны. Все будут одинаково, один будет отличаться.
Это те которые большие транзисторы, я правильно понял ? Вложение 1193632
Фото с интернета взял.
Re: Хрип от усилителя, помощь в ремонте.
Они самые. Это то, что в первую очередь надо смотреть.
А еще предвыходные бывают....
Вложений: 1
Re: Хрип от усилителя, помощь в ремонте.
Цитата:
Сообщение от
Flatout Они самые. Это то, что в первую очередь надо смотреть.
А еще предвыходные бывают....

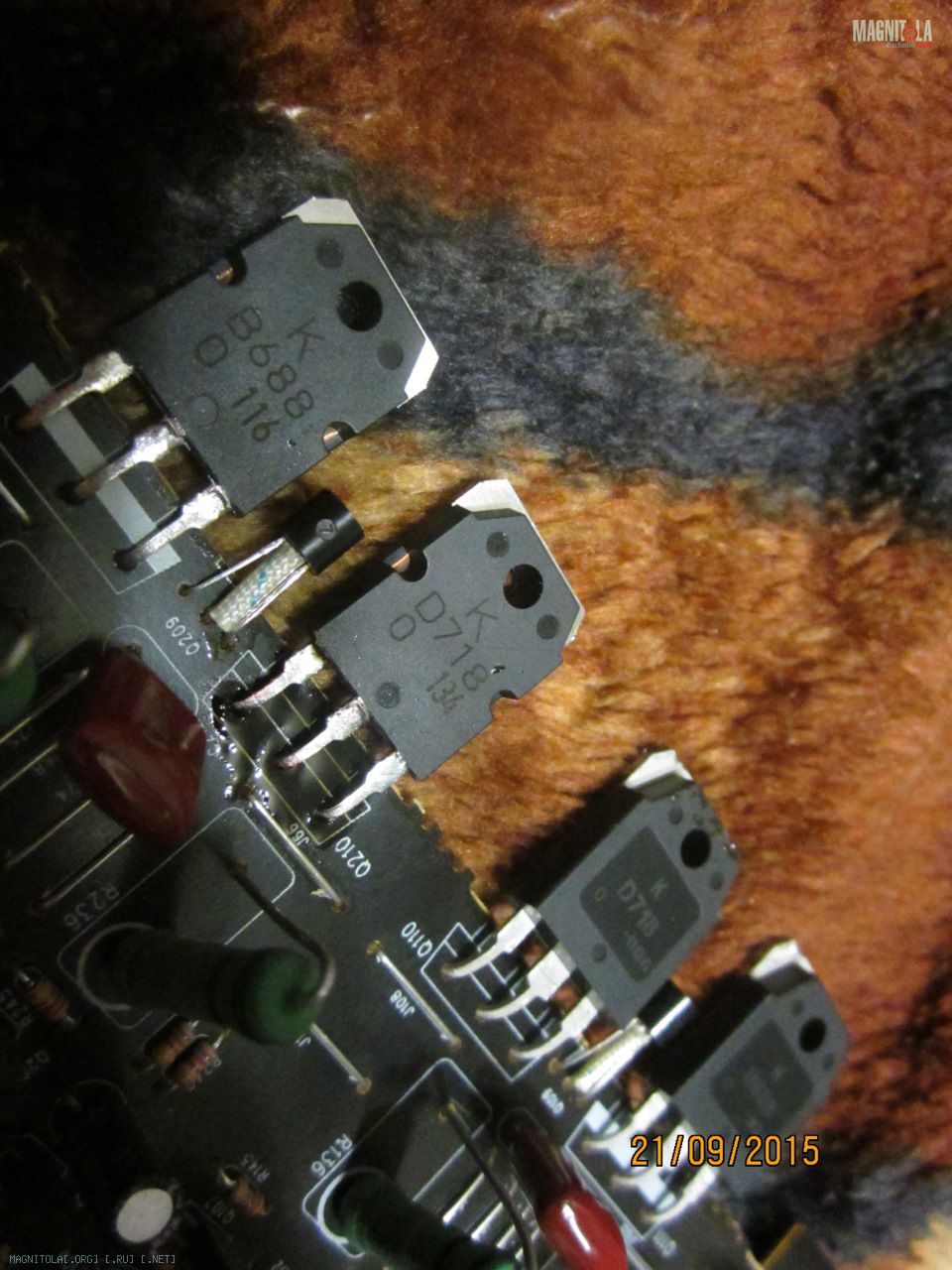

Вложение 1193704
Это фото моё, слева поменянная пара, я уже менял пару на какой то канал, но хоть убей не помню на какой, может это они и мозг делают мне...
Тогда просто замкнули эти транзисторы и усилитель уходил в защиту.
Спасибо понял Вас, попробую разобрать еще раз, проверить эти транзисторы. :good2:
Re: Хрип от усилителя, помощь в ремонте.
Цитата:
Сообщение от
Oleg2904 хрип в левом СЧ на низкой громкости, не на низких частотах а на средних, если выкрутить ручку громкости больше половины то перестает хрипеть играет чисто.
Во, блин! Не внимательно прочитал первый пост, с точностью до наоборот. И ни кто не поправил. Это когда на низкой громкости чисто, обрыв выходного транзистора!
А вот описанный дефект характерен для низкого, либо отсутствующего тока покоя выходных транзисторов. Тут цепи смещения надо смотреть, потенциометр, маленький транзистор, прилепленый к радиатору. Их там четыре штуки, по количеству каналов, на фото видно. Можно тупо смещение на базах предвыходных транзисторов сравнить в разных каналах.
P.S. Самое простое для начала, сравнить режимы этих самых маленьких транзисторов.
Re: Хрип от усилителя, помощь в ремонте.
первое что нужно сделать с этим девайсом, так это снять плату и педантично ВСЮ её пропаять...
Re: Хрип от усилителя, помощь в ремонте.
Цитата:
Сообщение от
Flatout Во, блин! Не внимательно прочитал первый пост, с точностью до наоборот. И ни кто не поправил. Это когда на низкой громкости чисто, обрыв выходного транзистора!
А вот описанный дефект характерен для низкого, либо отсутствующего тока покоя выходных транзисторов. Тут цепи смещения надо смотреть, потенциометр, маленький транзистор, прилепленый к радиатору. Их там четыре штуки, по количеству каналов, на фото видно. Можно тупо смещение на базах предвыходных транзисторов сравнить в разных каналах.
P.S. Самое простое для начала, сравнить режимы этих самых маленьких транзисторов.
Во блин)) а я уже закупился большими транзисторами, взял 2 штуки, подумал найду да заменю сразу сегодня ))
А тут уже что то посложнее оказывается, это получается просто промерить их и найти отличившегося попробовать ?
Re: Хрип от усилителя, помощь в ремонте.
Так семь раз померь - один раз купи!
Re: Хрип от усилителя, помощь в ремонте.
Так хоть результаты есть после замены транзисторов? Удалось устранить хрип в канале?
