Помощь в ремонте Alpine 3558 juba
Добрый день, проблема следующая отключаются 3 и 4 канал (rear) стоит в следующей в системе:
телефон на андройде => helix usb hec => Helix dsp pro => EOS air10 и tanais 30 => Alpine 3558 juba => brax 2.1 и brax 1.1, помимо него в системе присутствуют: Alpine 3546 juba и alpine mrx m110(все себя прекрасно чувствуют).
В момент отключения 3 и 4 канала питание на клеммах усилителя 14.4 в 1 и 2 каналы продолжают работать индикаторы горят зеленым усилитель в нынешнее время холодный.
http://magnitola.org/attachment/7/1/9/0/9/1041278.thumbСхемы усилителя прилагаю.
Возможно кто то готов взяться за ремонт.
Re: Помощь в ремонте Alpine 3558 juba
Если есть, кто поблизости, дружащий с паяльником, то надо аккуратно разобрать и пропаять реле, которое стоит на выходе 3-4 канала... у старых пионеров это частенько случается.
Реле, конечно желательно прозвонить, на предмет того, что контакты со временем могли придти в негодность, тогда поменять, так как усь все равно будет разобран.
Re: Помощь в ремонте Alpine 3558 juba
Цитата:
Сообщение от
Lexx69
Если есть, кто поблизости, дружащий с паяльником, то надо аккуратно разобрать и пропаять реле, которое стоит на выходе 3-4 канала... у старых пионеров это частенько случается.
Реле, конечно желательно прозвонить, на предмет того, что контакты со временем могли придти в негодность, тогда поменять, так как усь все равно будет разобран.
Спасибо за ответ, он в руках мастера был за его способности говорить не могу, но он утверждал, что реле он разбирал, чистил и пропаивал, попробую поменять его. Вчера пробовал его включить дома, от 12 v каналы 3 и 4 не работают вообще, при этом 1 и 2 без проблем.
Re: Помощь в ремонте Alpine 3558 juba
Ну а мастеру, проверить есть ли сигнал до реле, да и вообще по тракту.... или у него кроме мультиетра нет ничего?
Re: Помощь в ремонте Alpine 3558 juba
Цитата:
Сообщение от
Lexx69 Ну а мастеру, проверить есть ли сигнал до реле, да и вообще по тракту.... или у него кроме мультиетра нет ничего?
Ситуация следующая, носил усь в одну мастерскую, они сказали, что он у них не отключается, нашел последнего мастера (работает на дому, видел у него и генератор и осциллограф, но при его работе над усилителем не присутствовал...), первый раз он его забрал сказал, что нашел несколько проблем, при мне усилитель на его столе работал и был теплый, усилитель я забрал. Но в машине ситуация не поменялась, после он нашел, что возле черной платы (вроде как контроллер) был неправильно впаян конденсатор и как то конденсатор, расположенный рядом потерял емкость, после чего усилитель в машине проработал примерно час до отключения, после этого он забирал его еще раз, ничего криминального не нашел и сделал предположение, что проблема в самом контроллере (черная плата). В городе толковых мастеров не знаю, но желание восстановить данный усь еще стойкое, хотя таскаю его из машины в мастерскую, из мастерской в машину уже полгода...
Re: Помощь в ремонте Alpine 3558 juba
Да, пакостная ситуация... такие ремонты мало кто любит...
Re: Помощь в ремонте Alpine 3558 juba
Цитата:
Сообщение от
Lexx69 Да, пакостная ситуация... такие ремонты мало кто любит...
Согласен. И боюсь, что оживить его уже не получиться по той же причине...
Re: Помощь в ремонте Alpine 3558 juba
Оживить можно практически все... вопрос затрат и целесообразности...
Конструктив у него довольно ненадежный для авто, если я правильно понял, то у него платы односторонние... если так, то для начала пропайка всего и вся... затем промывка, далее промывка очистителем контактов всех переключателей... далее, проверка, с пристрастием, всех переменников... при малейшем подозрении замена...
99,9% что все исправно, но где то плохой контакт, который увы, глазом не видно.
Re: Помощь в ремонте Alpine 3558 juba
Так не упускайте шанс,узнавайте,сколько пересыл до столицы и обратно :) ...
Re: Помощь в ремонте Alpine 3558 juba
Цитата:
Сообщение от
chu0037 Так не упускайте шанс,узнавайте,сколько пересыл до столицы и обратно :) ...
А кто готов взяться за это гиблое дело? Я только за отправить его умеющему человеку =))
---------- Сообщение добавлено 25.12.2017 в 12:45 ----------
Цитата:
Сообщение от
Lexx69 Оживить можно практически все... вопрос затрат и целесообразности...
Конструктив у него довольно ненадежный для авто, если я правильно понял, то у него платы односторонние... если так, то для начала пропайка всего и вся... затем промывка, далее промывка очистителем контактов всех переключателей... далее, проверка, с пристрастием, всех переменников... при малейшем подозрении замена...
99,9% что все исправно, но где то плохой контакт, который увы, глазом не видно.
Вы бы взялись за данную работу, или это не Ваша специализация?
Re: Помощь в ремонте Alpine 3558 juba
Re: Помощь в ремонте Alpine 3558 juba
За подробностями в личку...
Вложений: 2
Re: Помощь в ремонте Alpine 3558 juba
Если не администрация не против, займусь некропостингом для будущих поколений. Возможно, кто-то еще захочет получить частичку автозвуковой истории.

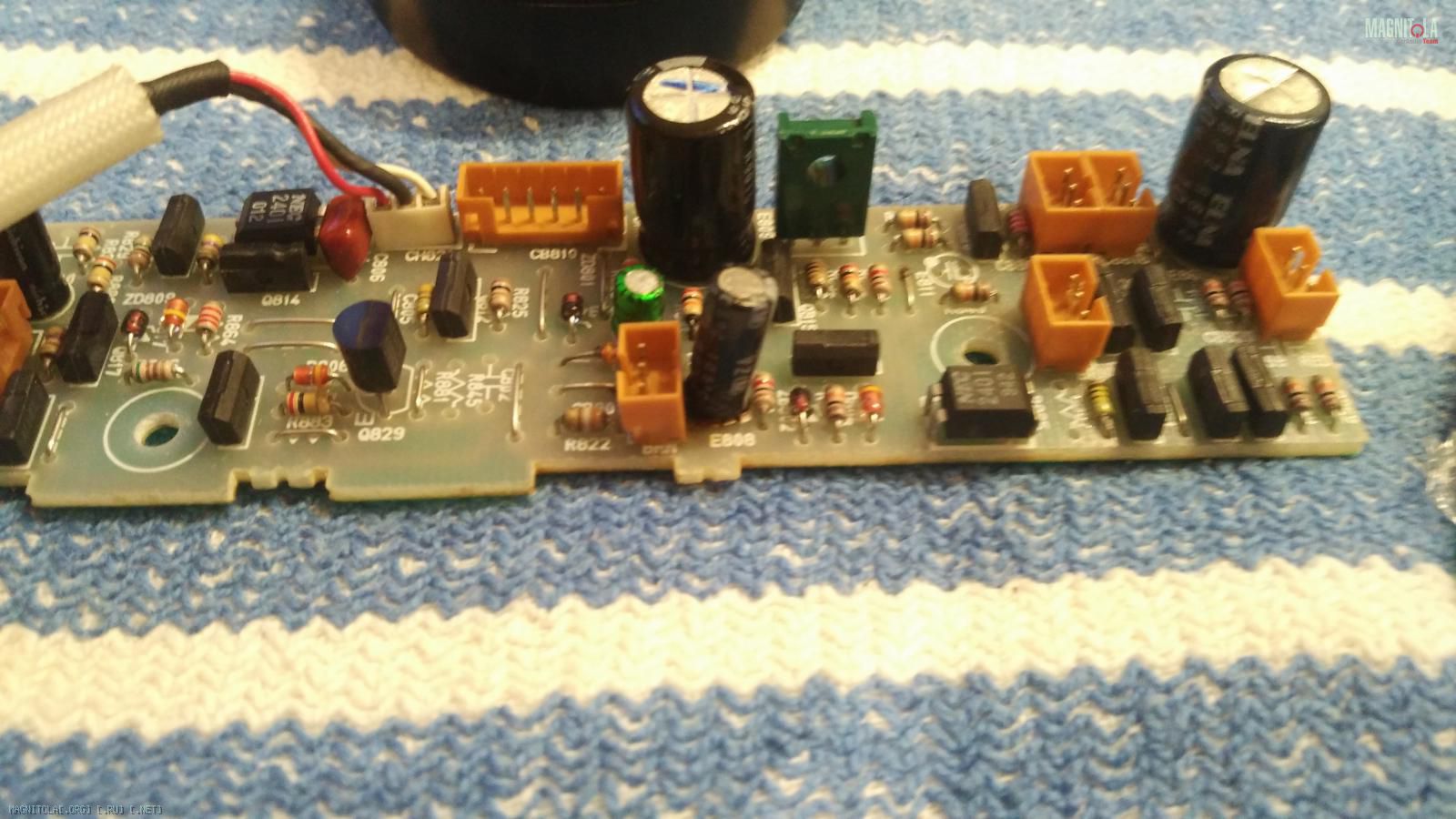

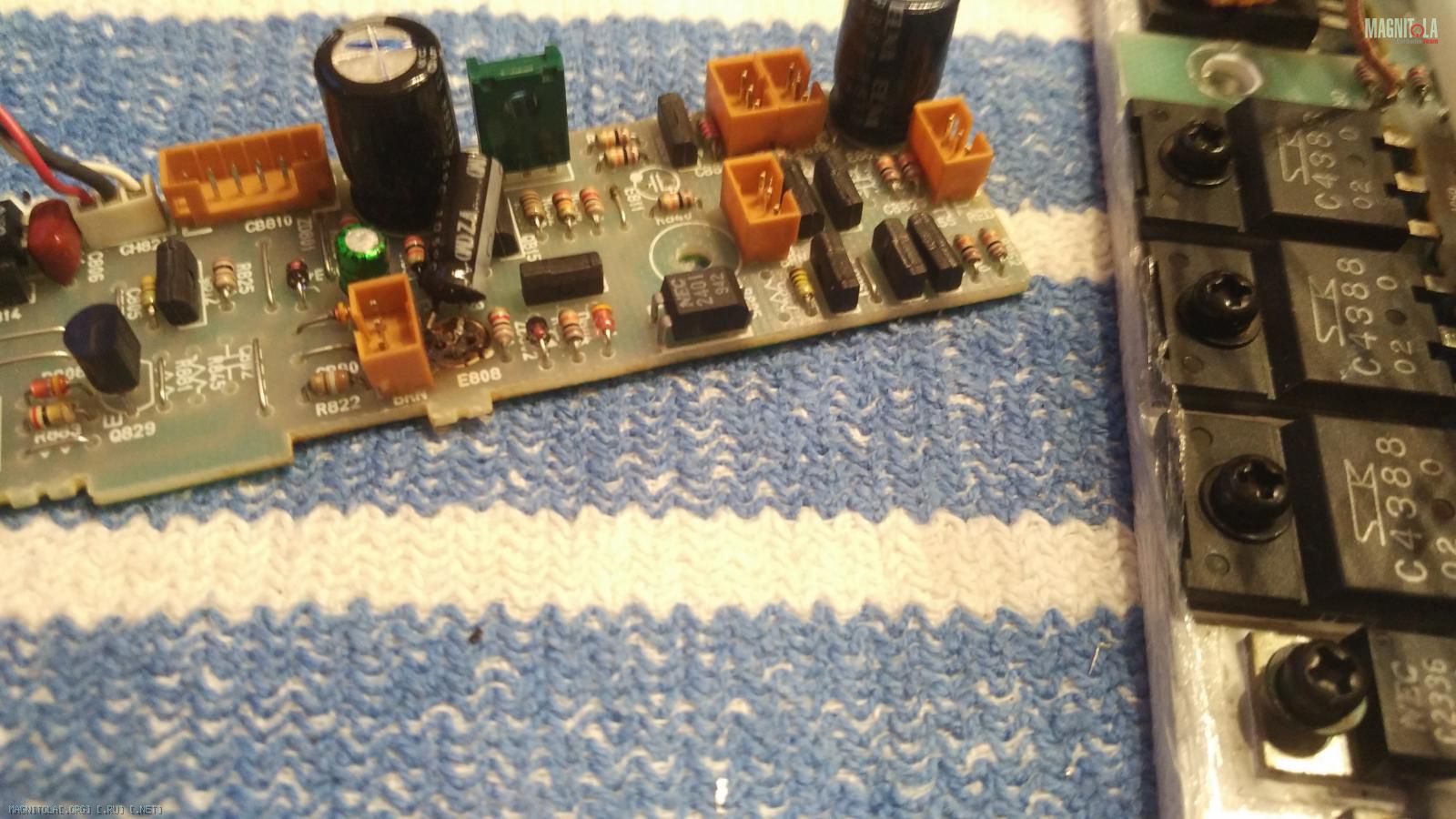

В старых усилителях JUBA стоит множество конденсаторов Nichicon VZ. Они имеют очень гадкое свойство протекать от возраста (Это еще Halin нам написал в своем блоге). Менять 100% все и сразу. Из 4 увиденных мной усилителей только в одном часть была не потекшей. Остальные в состоянии от "только что потек" до "пожрал плату и ноги отвалились", причем внешнее и внутреннее состояние аппарата можно было назвать идеальным.
Вложение 1286695Вложение 1286697
Re: Помощь в ремонте Alpine 3558 juba
Цитата:
Сообщение от
Dek19 Nichicon VZ. Они имеют очень гадкое свойство протекать от возраста
Не только ничиконы, но и элна и санио-оскон и ниппон-чемикон тоже текут в почтенном возрасте... самые долгожители это рубиконы...
Да, и еще это подстроечники, которых там предостаточно, желательно заменить, частенько барахлят, и затем отстроить все по сервисмануалу... к счастью он весьма подробный.
Re: Помощь в ремонте Alpine 3558 juba
Цитата:
Сообщение от
Lexx69 Не только ничиконы, но и элна и санио-оскон и ниппон-чемикон тоже текут в почтенном возрасте... самые долгожители это рубиконы...
Да, и еще это подстроечники, которых там предостаточно, желательно заменить и затем отстроить все по сервисмануалу... к счастью он весьма подробный.
Конкретно в 3546 и 3558 стоят мелкие 10мФ элны - под замену, Ничиконы VZ - под замену, Nichicon PF - 50/50, а вот все Ниппоны оказались не потекшими и в границах нормы по емкости и по сопротивлению. Хотя, для спокойствия, поменял почти все. В аудиотракте Элну не трогал.
К сожалению, не нашел СМ на 3546 (выставил +- по 3558), если вдруг есть параметры настройки, буду благодарен.
Re: Помощь в ремонте Alpine 3558 juba
У меня тоже только на 3558... (
Если уж залез глобально менять емкости, меняй все, что бы второй раз не лазить...
Вложений: 4
Re: Помощь в ремонте Alpine 3558 juba
Цитата:
Сообщение от
Lexx69 Если уж залез глобально менять емкости, меняй все, что бы второй раз не лазить...

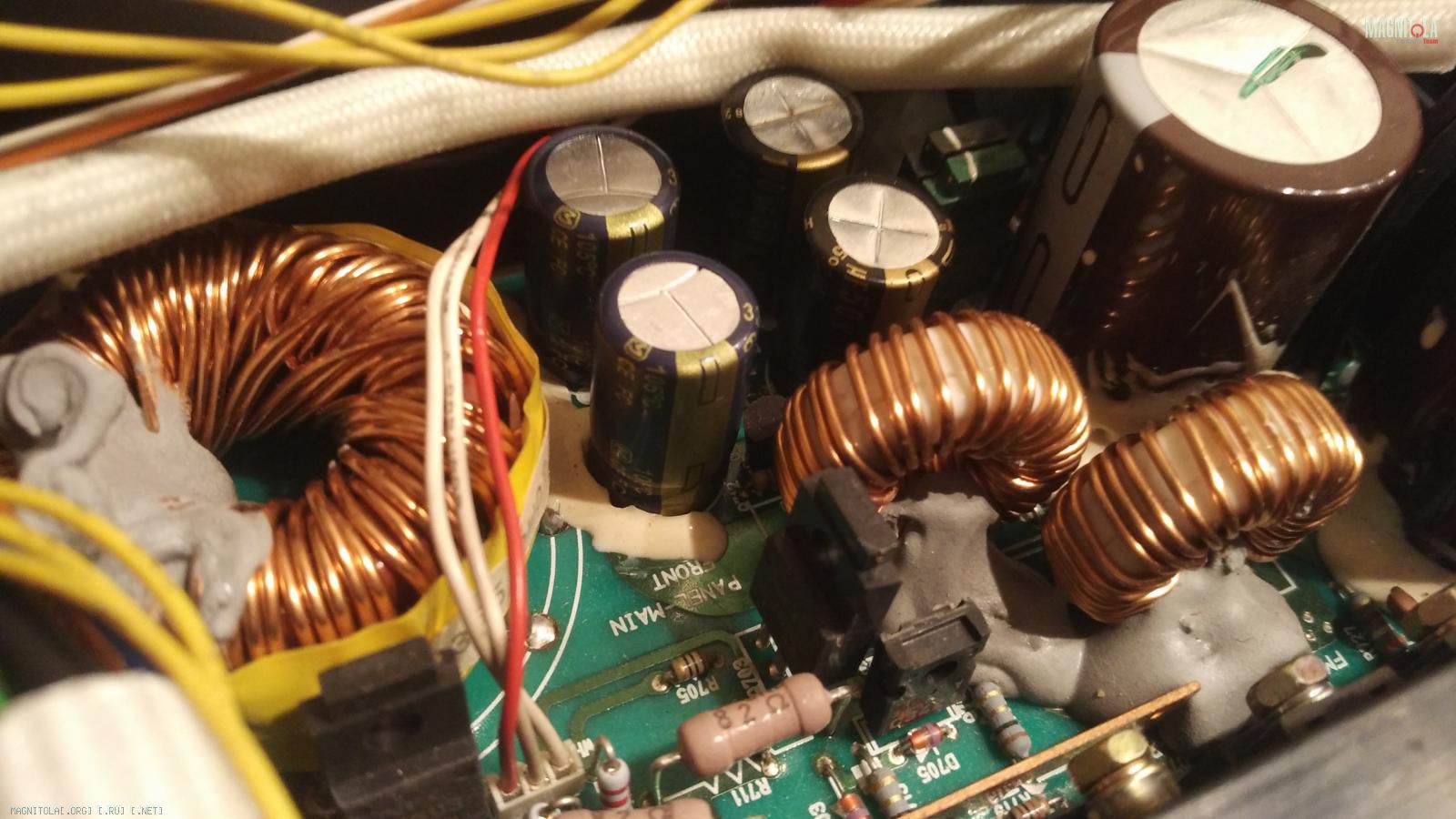

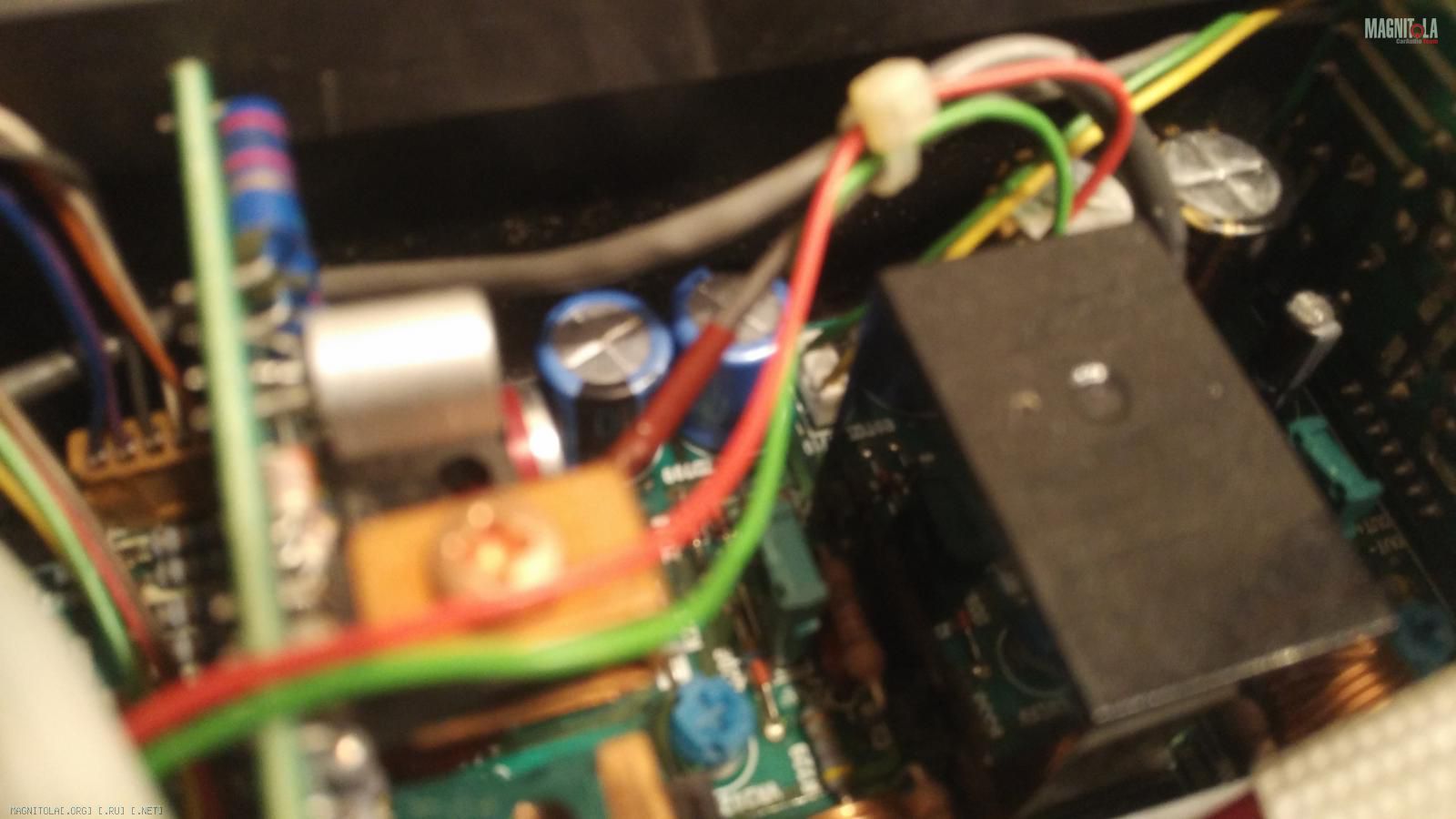

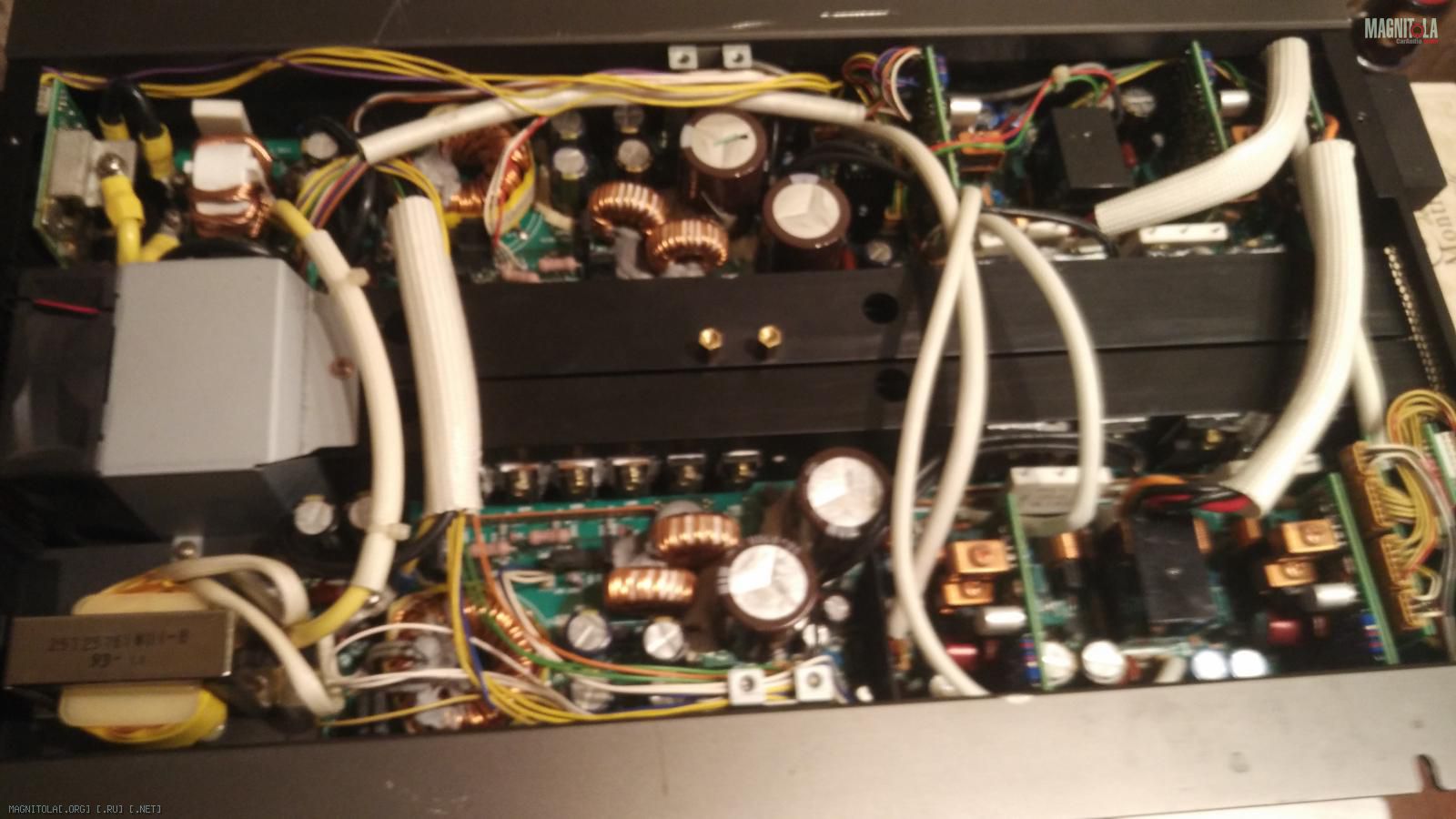

Для 3558 тяжело подобрать достойную замену Ниппонам 8200 в нужном размере. Тут и по диаметру ограничение и по высоте. Элна будет 40мм, крышка топорщиться будет. Все остальное подобрал более-менее.
Для 3546 сменил 10000мФ на 15000 CDM 381LX.
Вложение 1286719Вложение 1286721Вложение 1286723Вложение 1286725
Re: Помощь в ремонте Alpine 3558 juba
Re: Помощь в ремонте Alpine 3558 juba
Цитата:
Сообщение от
Lexx69
Именно его - 381LX и поставил в 3546, но в 3558 диаметр 25мм.
