Fusion FBS-M1300 постоянка на выходе
Всем привет. Помогите разобраться.
Дело было так: сгорели выходники, заменил. Включается, в защиту не уходит, но постоянка 2в на выходе. При подключении динамика 8ом потребление тока усилителя возрастает в 2 раза (на ХХ 1.07А).
Измерял напряжение на транзисторах, во входном каскаде на мелких транзисторах одинаковое напряжение в обоих плечах, а вот уже на коллекторе B621 1.2в, D600 2.5в (а должно быть одинаковым). Менял их на заведомо рабочие, ничего не меняется, на выходе конденсатор с резистором менял, выходники не греются по одному, мощные низкоомные резисторы в норме. Схема - самый обычный ланзар, но вот найти причину никак не могу.
Схему вложил (от мистери, но 1 в 1).
Как устранить постоянку и почему при подключении динамика возрастает потребление тока?
Вложений: 1
Re: Fusion FBS-M1300 постоянка на выходе
1. Скажет любой, ПП пропаять даже там где нет нечего подозрительного.
Цитата:
Сообщение от
Владислав Лапшин
B621 1.2в, D600 2.5в (а должно быть одинаковым)
удивительно что не греется так как каждый последующий каскад требует смещение грубо по+- 0.55в итого+- 1.1в должно на коллекторах Q105-106, так то бешенный ток покоя должен и без нагрузки, если полярность одна на всех транзисторах УН и ВК смотри ДК и на что опираются эмиттеры ДК, думаю после замены тр-ров выхлопа резисторы R174-181 проверено,
проверь конденсаторы С156-158( возбуд), цел ли Q107 и поставь равный резистору R159 (10к) R188 по схеме(влияет на баланс).

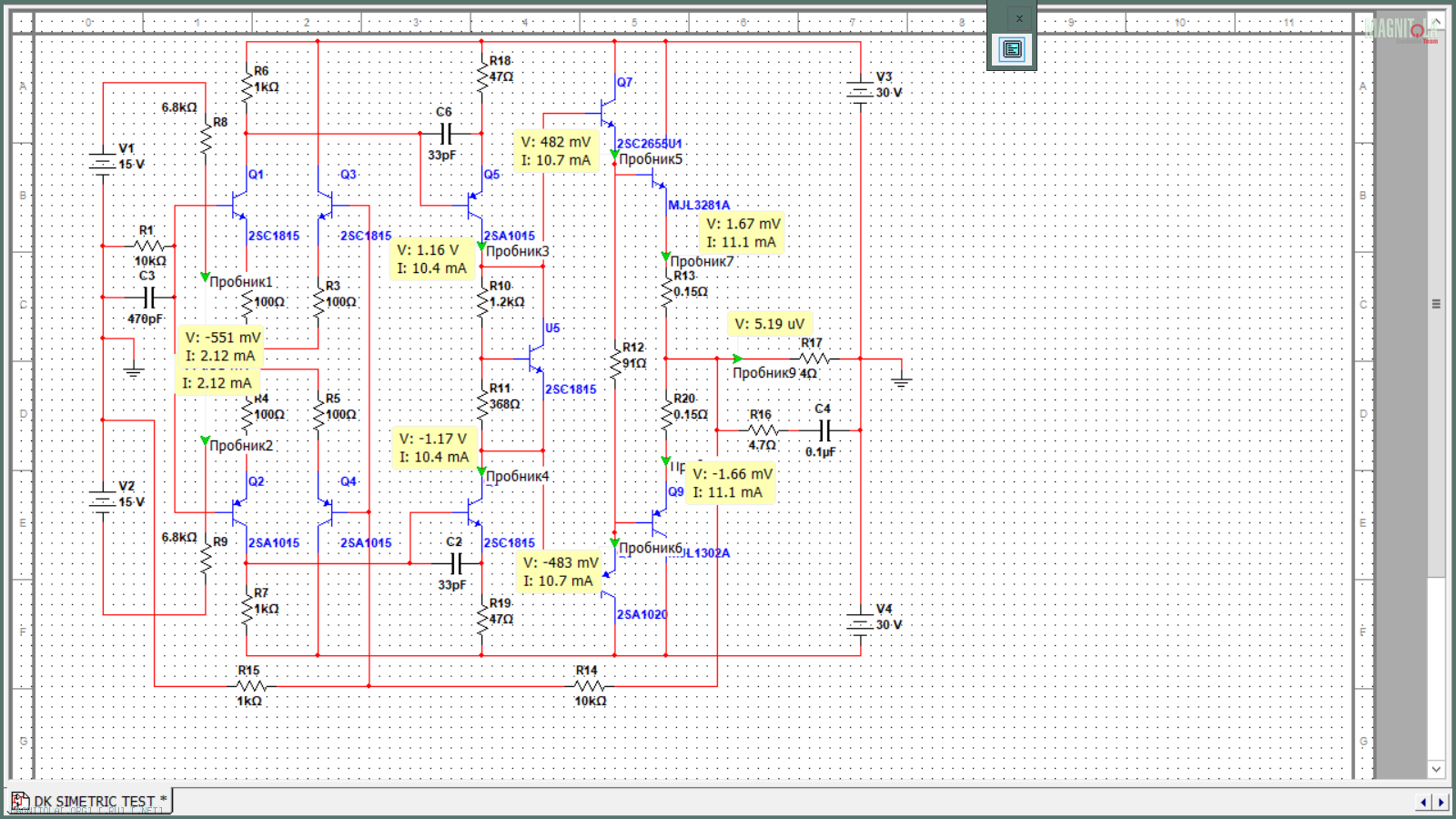

Вложение 1200412
Re: Fusion FBS-M1300 постоянка на выходе
Цитата:
Сообщение от
WENQ 1. Скажет любой, ПП пропаять даже там где нет нечего подозрительного.
удивительно что не греется так как каждый последующий каскад требует смещение грубо по+- 0.55в итого+- 1.1в должно на коллекторах Q105-106, так то бешенный ток покоя должен и без нагрузки, если полярность одна на всех транзисторах УН и ВК смотри ДК и на что опираются эмиттеры ДК, думаю после замены тр-ров выхлопа резисторы R174-181 проверено,
проверь конденсаторы С156-158( возбуд), цел ли Q107 и поставь равный резистору R159 (10к) R188 по схеме(влияет на баланс).
Вложение 1200412
В первом посте немного ошибся, на коллекторе B631 (Q105) повышенное напряжение. На Q108 приходит 3в на базу (через минуту напряжение немного вырастает), а на эмиторе у него 2.3в, а вот в Q109 приходит 1.1в, а на эмиторе 1.6в. Резисторы 174-181 проверил с самого начала, они в норме, конденсаторы 156-158 тоже в норме (поменял на всякий случай с донора, без изменений). Q107 так же был заменен для проверки, так же без изменений. А вот 188 резистор на сколько мне известно влияет на КУ, то зачем его трогать если получится что просто уменьшится КУ. Кстати в фьюжене этот резистор 20к, а не 15к как на схеме.
Попробовал уменьшить R188 на 12к вместо 20к, теперь постоянка на выходе 1.25в. Почему так?
Re: Fusion FBS-M1300 постоянка на выходе
Цитата:
Сообщение от
Владислав Лапшин А вот 188 резистор на сколько мне известно влияет на КУ, то зачем его трогать если получится что просто уменьшится КУ. Кстати в фьюжене этот резистор 20к, а не 15к как на схеме.
Если важен КУ то увеличь 159 до 188 или подобрать 166, токи баз влияют на баланс ДК ( ДК это хвост который виляет собакой или на ебород кому как нравится) так и не понятно какие полярности на транзисторах
Вложений: 2
Re: Fusion FBS-M1300 постоянка на выходе
Цитата:
Сообщение от
WENQ Если важен КУ то увеличь 159 до 188 или подобрать 166, токи баз влияют на баланс ДК ( ДК это хвост который виляет собакой или на ебород кому как нравится) так и не понятно какие полярности на транзисторах

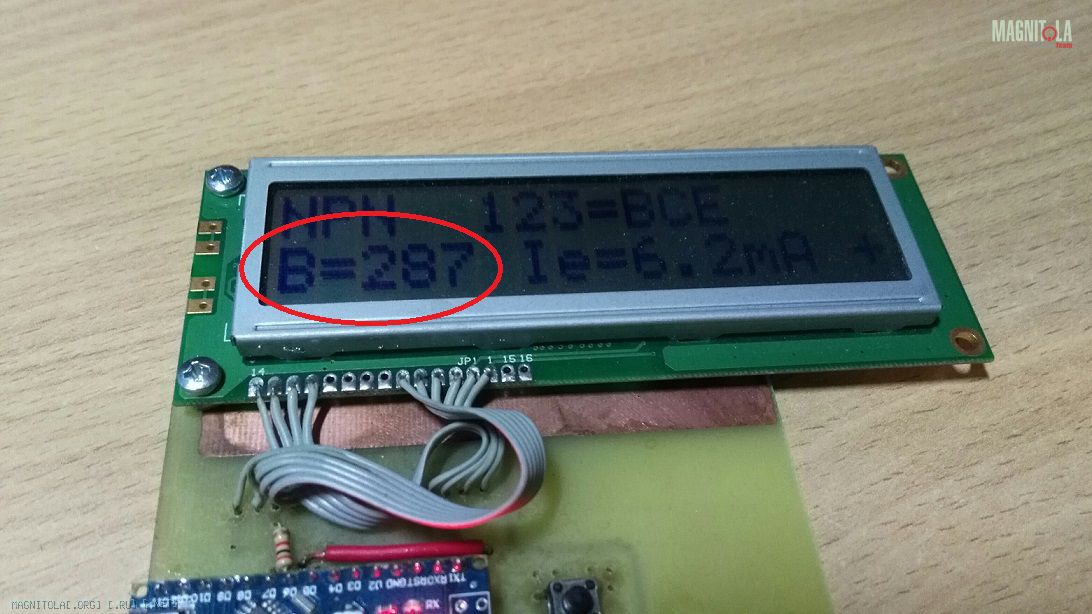

Спасибо за вашу отзывчивость, проблему решил. Оказалась проблема во входном каскаде, хоть и напряжения были в норме и транзисторы звонились как нормальные (да и сейчас определяются как транзисторы). Т.к. уже не знал что делать, решил их поменять и проверить. Из донора выпаял такие же (если бы был ранее прибор, то донор не был бы донором)))) и сравнил значения, так же сделал с фьюжном, у С3200 параметр (не знаю что он означает) ушел слишком далеко от остальных, заменил и проблемы нет, на выходе почти 0.Вложение 1200508Вложение 1200510
кстати прибор сам делал, очень, очень, приочень удобная штука, без него был бы еще один донор.
Re: Fusion FBS-M1300 постоянка на выходе
бета или h21э это дифференциальный коэффициент передачи тока базы.
.
