Привет всем. Приобрел lanzar opti 500x2, но у него на данное время есть проблемка. Сорвана резьба на 4 вводах кабеля и одна разломана.
Необходимо найти две новые клеммы одна акустическая другая силовая.
Посоветуйте где купить?
Может купить от усилителей российских производителей (урал например) ?
Вложение 1200442
Вложение 1200444
Вложение 1200444
Вложение 1200446
Размер акустической клеммы 45мм на 12мм
силовой 38мм на 20мм
Купить клеммы невозможно, это не стандартное изделие... производители их заказывают под конкретный усилитель... вернее их купить можно, но заказав от 1000 штук.
У Урала скорее всего будут хоть немного, но другие...
Сорванную резьбу можно перерезать на размер больше.... как вариант, или искать с донора, иначе никак.
одно отверстие разломано в любом случае покупать новое или заказывать у токаря.
Завтра попробую позвонить в урал, может помогут.
---------- Сообщение добавлено 21.01.2018 в 13:47 ----------
То что немного не такие могут быть клеммы думаю что не проблема.
Был бы рядом, я бы мог найти что то подходящее из своего "могильничка"...
Может у кого завалялись клеммы ? ))))))
С ними такая проблема... что все геометрические размеры должны совпадать... а это только брать твою, выковыравать похожие из доноров и сравнивать...
Пластиковый корпус и окошко в корпусе еще можно подпилить, а что делать с посадочными отверстиями на плате??? так как сами клеммы, как правило, сделаны черти из чего и если сточить покрытие, то они вообще ничем не облуживаются:banghead:
Здесь есть люди которые работают на заводе по сборке ( разборке, утилизации ) усилителей?
Э... такие заводы только в поднебесной)))Цитата:
Сообщение от Виктор 86
коркунов, урал. Разве в китае собирают?
у него клеммы видел?... да и где у него завод??? мелкосерийная сборка...Цитата:
Сообщение от Виктор 86
да, там... из за дешевизны и наличия всех комплектующих там же... у нас их разрабатывают...Цитата:
Сообщение от Виктор 86
видел, акустическую колодку можно попробовать заменить.
---------- Сообщение добавлено 21.01.2018 в 18:19 ----------
видел, акустическую колодку можно попробовать заменить.Цитата:
Сообщение от Lexx69
---------- Сообщение добавлено 21.01.2018 в 18:49 ----------
вот нашел подобное но цена пипец.
как ссылку( скрытую ) вставить?
---------- Сообщение добавлено 21.01.2018 в 19:48 ----------
а если я сниму их с усилка по фотке можешь что-нибудь подобрать?Цитата:
Сообщение от Lexx69
навряд ли... если только будет аналогичная модель донора... там +- полмиллиметра, это уже очень много...Цитата:
Сообщение от Виктор 86
две последние кнопочки с плюсиком...Цитата:
Сообщение от Виктор 86
С разъемами и правда печалька... а еще большая печалька - припаять на плату такой разъем, как минимум из за рассеивания тепла от паяльника, а если перегреть, то пластик поплывет
Цена им в китае 4 рубля за 2 разъема. А вот доставка хз сколько выйдет.
---------- Сообщение добавлено 22.01.2018 в 18:21 ----------
---------- Сообщение добавлено 22.01.2018 в 18:25 ----------
Если придут предлагаю как нибудь выделить эту тему ( так как эти разъемы очень тяжело найти ). Дальше буду разбирать усилок, замерять емкость конденсаторов, проверять и на продажу.
---------- Сообщение добавлено 22.01.2018 в 18:26 ----------

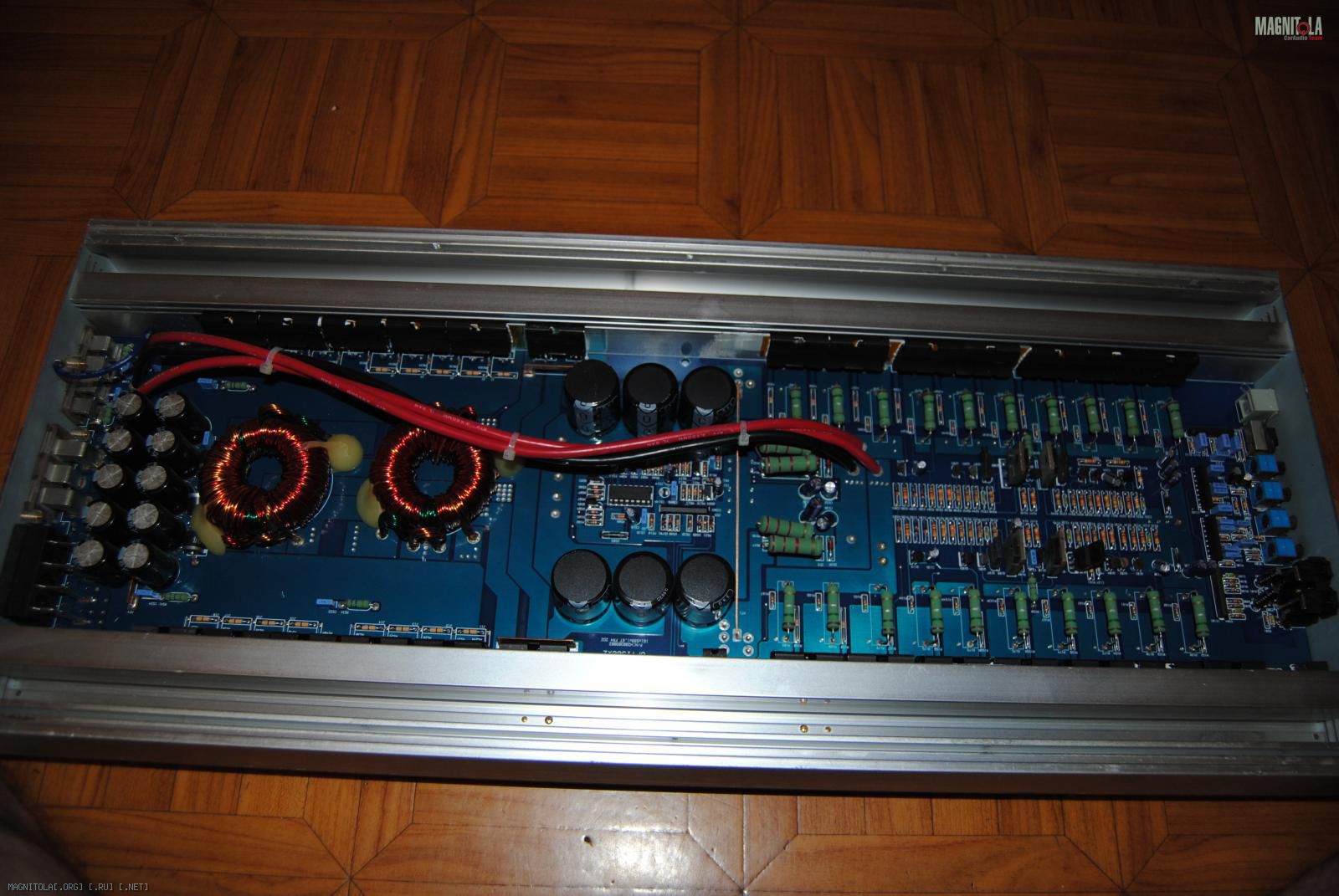

Может есть у кого мысли по улучшению усилителя( может добавить конденсаторов) ?
рублей 120-150, обычно с Али за такую мелочевку... другой вопрос, жадность посредника...Цитата:
Сообщение от Виктор 86
Уж если сломались - сделайте один раз и навсегда и лучше чем было. Родной разъём выпаиваете. Что бы не перегреть плату используйте мощный хорошо прогретый паяльник. Пластмассовую крышку (что бы не поплыла) обмотайте мокрой тряпкой. В расплав припоя (в месте пайки клемника) введите обильное кол-во сплава вуда и канифоли (это сделает родной припой легкоплавким и долгозастывающим). Далее с выпаенного клемника снимается крышка, если сидит туго - греем на минимальной температуре феном или "запариваем" в кипятке. Ну а теперь с извлеченных брусков снимем размеры и к фрезеровщику, заблаговременно обзаведясь бронзой. На последнем этапе иногда приходиться поработать напильником или ножовкой по металлу (если брусок впаивается в плату через 4 выступа). После слесарных работ, наконечники клемм (брусков) лудяться припоем ПОС-61 (или аналогичным). Тут тоже есть хитрости (чтоб проще было): брусок предварительно хорошо нагреваем, убедившись что все хорошо облудилось, пока брусок горячий хлестко стучим им о край тисков чтобы отлетели излишки олова (так потом проще будет в плату засовывать). Не забываем при этом о технике безопасности: брызги олова на кожу - очень неприятно, брызги олова в глаз - ещё неприятней.
После того как все бруски готовы (залужены) и остыли - вставляем их в прозрачную крышку. Перед впаиванием отремонтированного клемника не забываем удалить (отсосом) остатки сплава вуда с платы.
Ну и в завершение: оставшиеся старые, но целые бруски не выбрасываем, могут пригодиться при ремонте более дешёвого усилителя.
у нас такое удовольствие обойдется дороже такого б\у усилителя...Цитата:
Сообщение от Витт
У нас пока РМЗ не разбомбили стоило это, как правило, бутылку или пачку сигарет. Ну а если с токарно-фрезерными туго можно и руками (болгаркой, напильником) форма там не сложная. Материал можно в пунктах приема лома поискать. Последний раз так и делал.
Родные клеммы все равно унылое Г. Пару раз ремонтировал усилители причиной выхода из строя которых, как раз, были лопнувшие силовые клеммы.
Lexx69, в вашем "запаснике" случайно не валяется корпуса от от Blaupunkt GTA 470 или Mystery MR4.75 или LADA AL 100.4, за "недорого" ?
Не, увы, корпусов нет...
дааааа что то сложновато. Ладно глаза боятся, руки делают. Будем кумекать.Цитата:
Сообщение от Витт
Виктор 86, вы ремоут переставьте на место лопнувшего выхода, силовые изготовьте заново. А ремоут можно из медной пластины согнуть...
в акустической колодке один выход разломан а на другом резьба сорвана. Но если изготавливать выходы самому, вариант. Спасибо.
Зачем плавить пластик он легко снимается.

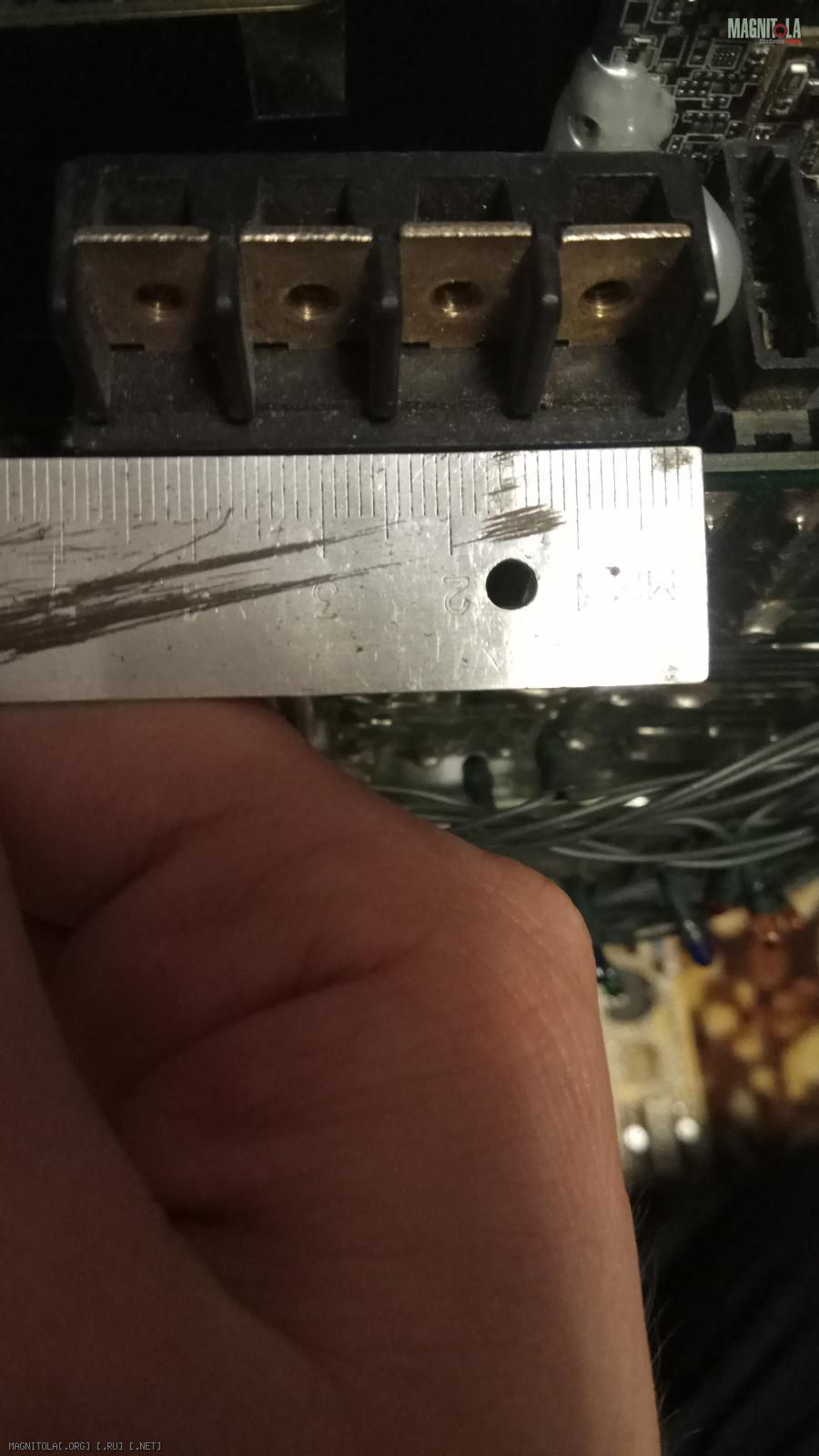

Эти акустические клеммы идут на куче усилителей, одновременно. Точно стоят на SAZ 3500D, kicx qs 1.600, mac audio mpx mono и многих других. Сам лично менял на SAZ 3500D(Хозяин неудачно его поставил на разъем), ставил с mac audio mpx mono. В это же время в ремонте был кикс, была возможность сравнить. Так же можно взять клеммы под лопаточки, как донор выступал усилитель иж какой то, с него я установил клеммы на mac уже. Тоже все встало ключ в ключ. Еще кстати один разъем под лопатки вроде есть, болтов ток нет. Могу для примера с линейкой сфотографировать. Один раз за все время только фрезеровал клемму, и то под моноблок алпайновский.
а он вам нужен?Цитата:
Сообщение от at@ta
WENQ, иногда легко, иногда "ни в какую"... Особенно "ни в какую" если клеммы при эксплуатации подогревались (плохой контакт в разъёме или провода не подходящего сечения).
Не особо. За сотню на телефон могу отправить почтой. Все равно в новогодней инсталляции он не особо важен)Цитата:
Сообщение от Виктор 86
Вложение 1201308
Вложение 1201306
Вложение 1201312
Вложение 1201314
Можно телефон в личку.
---------- Сообщение добавлено 25.01.2018 в 08:21 ----------
С китая написали что такого товара нет в наличие.
Большое СПАСИБО добрый человек ( at@ta ) за уделенное на меня время.:good:
Разъем пришел.
Вложение 1203032
Да пожалуйста)Цитата:
Сообщение от Виктор 86
