Teac TE-A475 Не идёт звук на выход с усилителя
Привет) нужна помощь, я не мастер, не много понимаб что и как работает но чёт беда случилась. Красиво паять я тоже не мастер, но вход 12 пришлось пропаять , там вообще беда была , пожалели припоя . На пятна внимания не обращайте , после окончания работ планировалась чистка, пока я расстроенный и не вижу смысла этим заниматься
Вложение 1202078
Вложение 1202090
Есть усилок, слабенький но доп.динамики тянул хорошо. Лежал месяц дома на днях решил его обратно поставить все играет нормально, но перепутал фронт и тыл, не туда подключил в общем
Как говорится на горячую перекинул провода динамиков на тыловые каналы, по одному отключал все играло
Стоило мне переставить rca как сразу же тишина(
Но защиты нет
Транзисторы целые , свиду все целое, пару конденсаторов Вложение 1202080 мне не понравились заменил их на такие же но немного емкость побольше, не помогло стали на 1000мкфВложение 1202082. Один человек сказал что дело в ТЛ 494, ну у меня ещё один ушитый усилок был там точно такая же переставил, вот результат Вложение 1202086

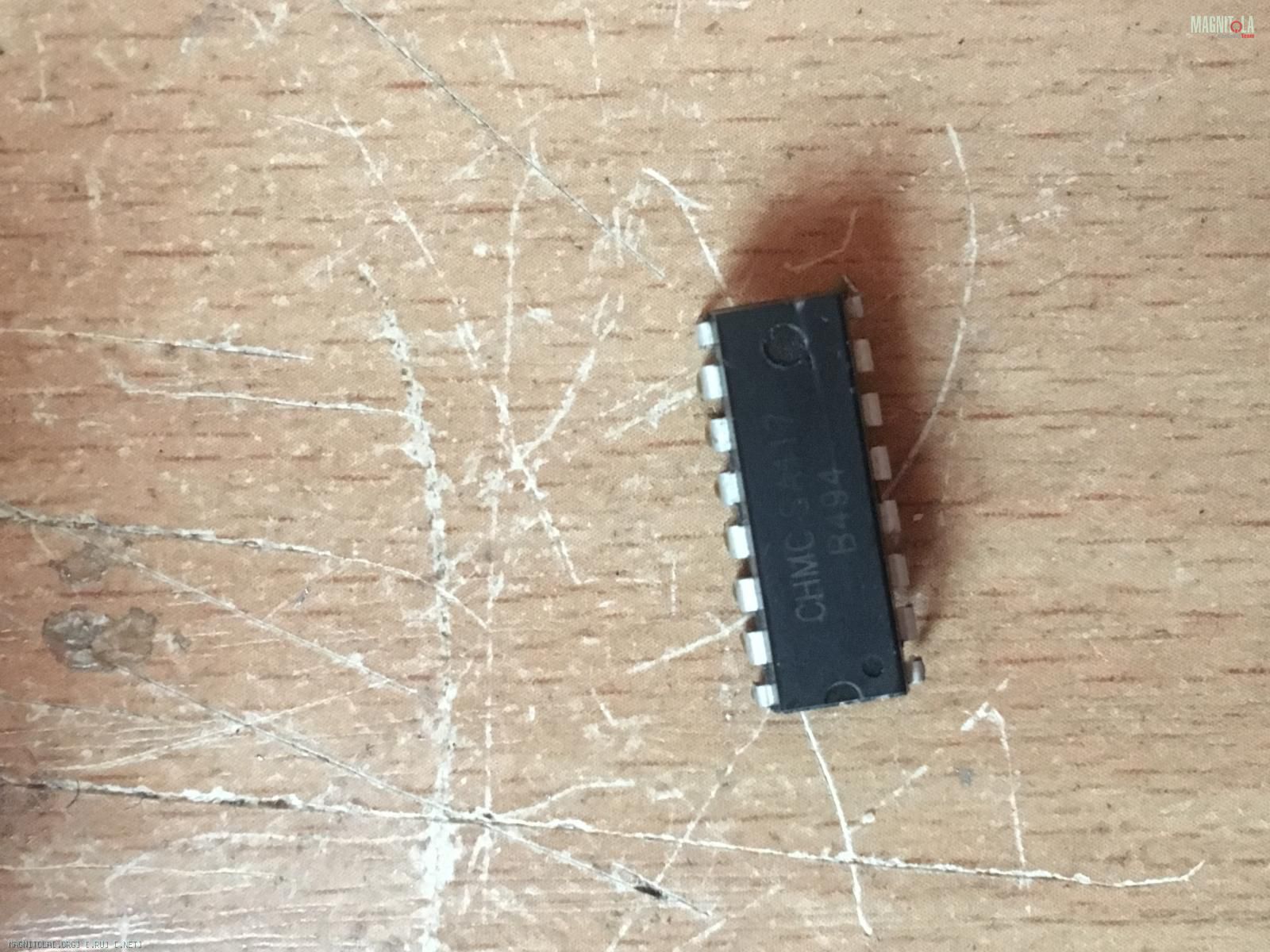

но ничего не изменилось , это вот та что тут изначально стоялаВложение 1202084

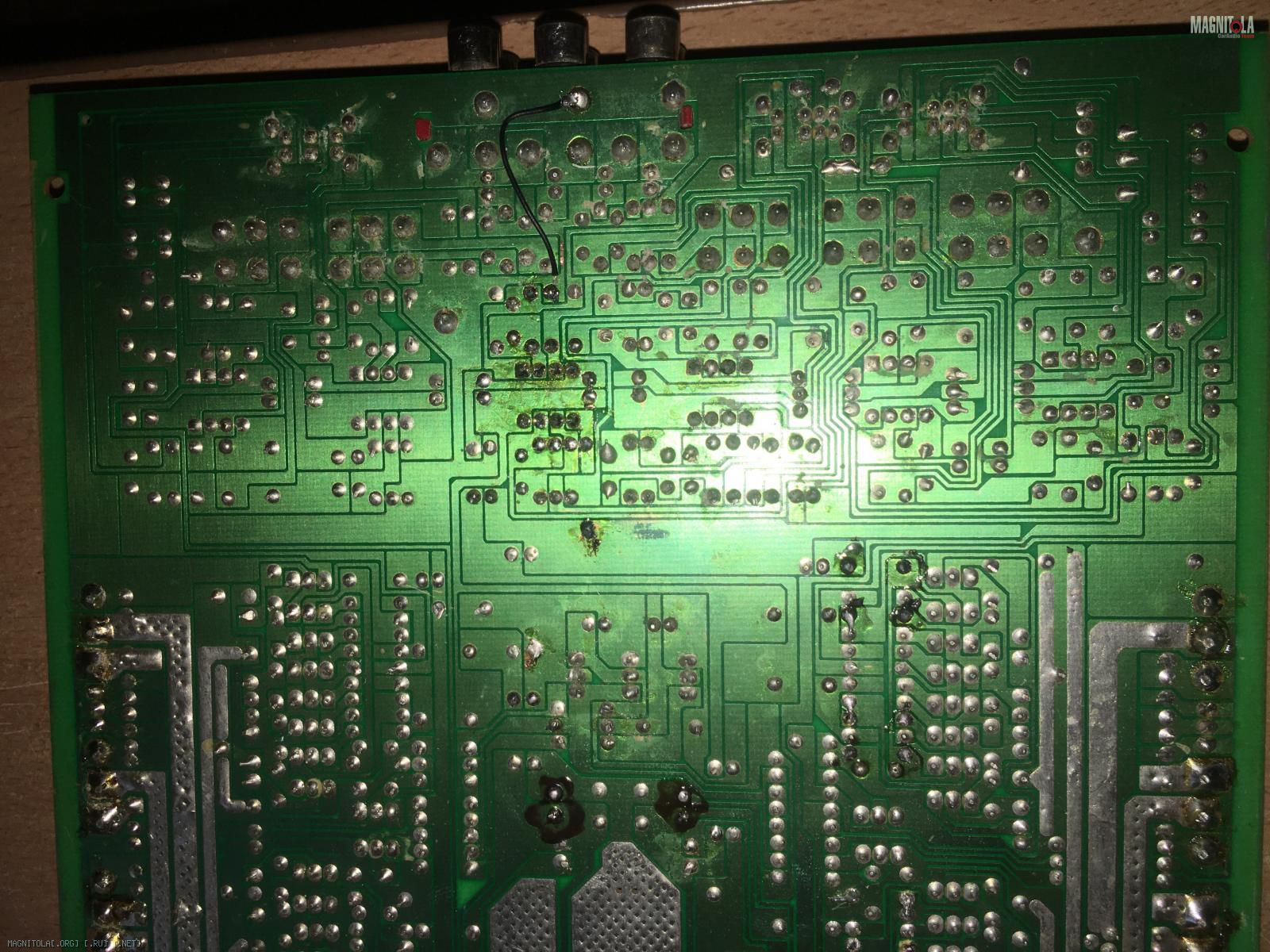

Нашёл пару резисторов дохлых, заменил на аналогичные. А ещё самое первое что заметил это обрыв дорожки, но церемонится не стал и сделал вот такВложение 1202088
Нет больше проблем, впрочем как и звука на выходе
Уточню, нет звука ни на одном канале. Массу rca восстановил вижно на фото выше
Выручайте господа(
На вооружении у меня только мультиметр, паяльник и желание сделать это чудо
Вложений: 4
Re: Не идёт звук на выход с усилителя
Re: Teac TE-A475 Не идёт звук на выход с усилителя
Одного желания мало... нужны хотя бы базовые знания...
Не мучайте пока еше "жив"... отдайте мастеру, усилитель не сложный, к нему даже схема не особо нужна.
Цитата:
Сообщение от
Semen4ik Один человек сказал что дело в ТЛ 494,
ну не знаю, что за человек такое насоветовал, но первое, это относится к ПН и проверить, есть ли напряжение на вторичке не представляет особого труда... а вылетают они весьма редко...
Re: Teac TE-A475 Не идёт звук на выход с усилителя
Цитата:
Сообщение от
Semen4ik Нашёл пару резисторов дохлых, заменил на аналогичные. А ещё самое первое что заметил это обрыв дорожки, но церемонится не стал и сделал вот так
Очень похоже на выгорание земляной дорожки при обрыве "минуса", питающего усилитель. Тем более звук пропал при отключении RCA. Надо смотреть входные цепи внимательно на предмет целости резисторов и диодов. В силовых транзисторах БП один из выводов должен звониться с "землей" RCA порядка 10 ом или больше (но не обрыв).
Если там все в порядке подключаем питание и щупаем висящие транзисторы, чтоб не грелись.
Если не греются, мультиметром надо проверить питание 12в на силовых транзисторах БП. На выходных транзисторах УМ должно быть +- 25-30 вольт. Главное не замкнуть щупом ножки транзисторов, тогда волшебный дым точно выйдет.
Если есть питание, подключить на выход какие ни будь динамики, через резисторы 100-160 ом (это чтоб не перегрелся выход без радиаторов) и провести ладонью по плате, послушать есть ли рокот на выходе.
Это для начала.
Re: Teac TE-A475 Не идёт звук на выход с усилителя
Цитата:
Сообщение от
Lexx69 Одного желания мало... нужны хотя бы базовые знания...
Не мучайте пока еше "жив"... отдайте мастеру, усилитель не сложный, к нему даже схема не особо нужна.
ну не знаю, что за человек такое насоветовал, но первое, это относится к ПН и проверить, есть ли напряжение на вторичке не представляет особого труда... а вылетают они весьма редко...
С чего то нужно начинать, попался вот такой простой) он мне почти даром рабочий достался, а цены на ремонты у нас нормальные такие , проще добавить и новый Урал акм купить, но смысл то не в этом, да и откуда у студентов деньги ������
Вложений: 7
Re: Teac TE-A475 Не идёт звук на выход с усилителя
Цитата:
Сообщение от
Flatout Очень похоже на выгорание земляной дорожки при обрыве "минуса", питающего усилитель. Тем более звук пропал при отключении RCA. Надо смотреть входные цепи внимательно на предмет целости резисторов и диодов. В силовых транзисторах БП один из выводов должен звониться с "землей" RCA порядка 10 ом или больше (но не обрыв).
Если там все в порядке подключаем питание и щупаем висящие транзисторы, чтоб не грелись.
Если не греются, мультиметром надо проверить питание 12в на силовых транзисторах БП. На выходных транзисторах УМ должно быть +- 25-30 вольт. Главное не замкнуть щупом ножки транзисторов, тогда волшебный дым точно выйдет.
Если есть питание, подключить на выход какие ни будь динамики, через резисторы 100-160 ом (это чтоб не перегрелся выход без радиаторов) и провести ладонью по плате, послушать есть ли рокот на выходе.
Это для начала.

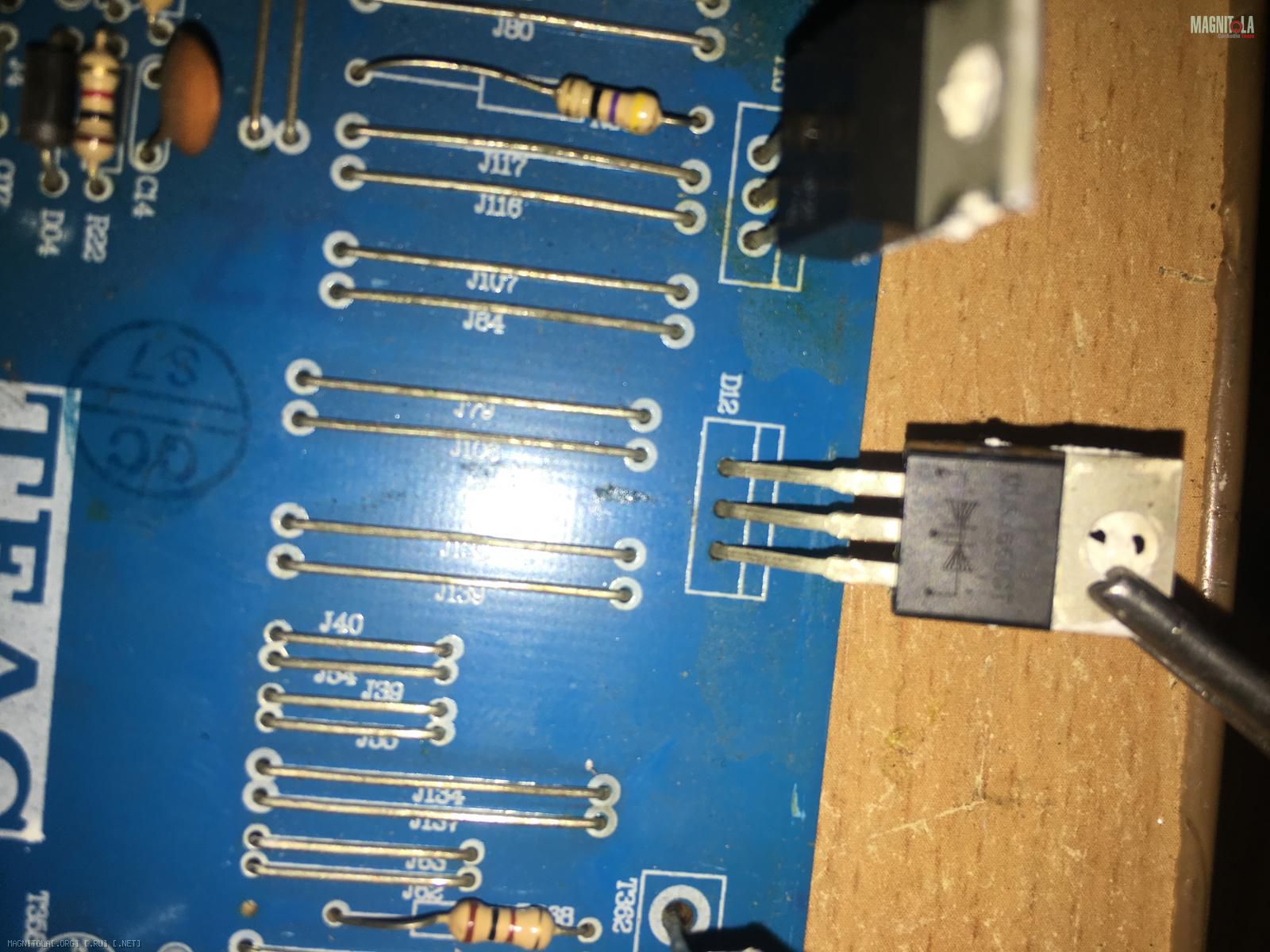

Вложение 1202156
Вложение 1202158
На двух вот этих обе крайние ножки прозваниваюся с землёй rca,
На транзисторы в бп на стоке 12 вольт, на затворе было 4 вольта (тут мог немного ошибиться с названиями выводов, но вроде все так сказал)
На выходных транзисторах (я так понял это те которых по 4 штуки, большие)
51 вольт
Вложение 1202168
Эта часть платы очень сильно нагрелась за 5-10 минут
, в особенности Дорожка на которую указал
Вложение 1202168

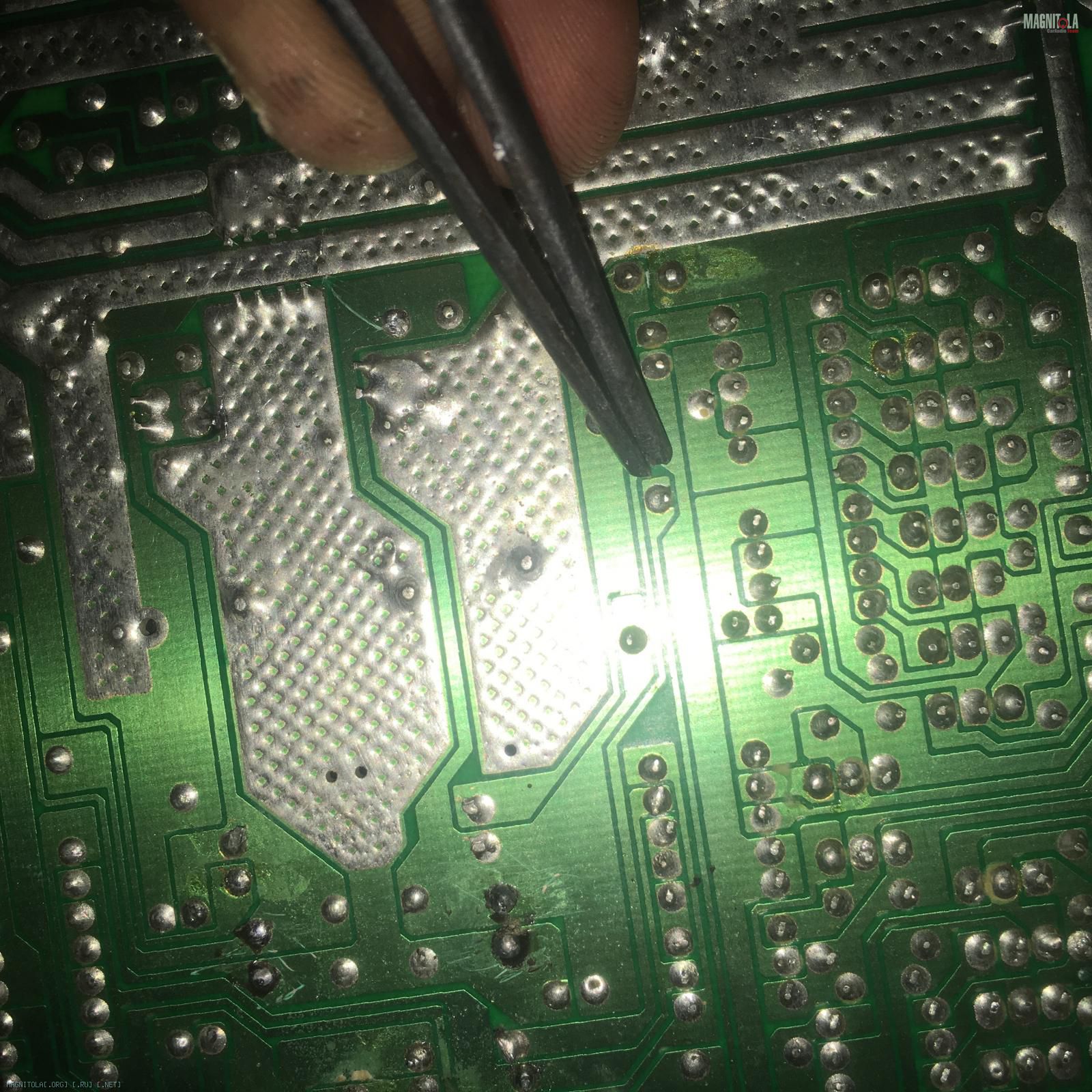

Так же ещё заметил , не знаю должно быть как или нет но масса rca звонится с двум вот этими контактами
Вложение 1202162
Хотя тут вон +и- а не - -
Вложение 1202164
Вложение 1202166
Ещё вот дотрагивался до этого контакта и тогда был такой кратковременный звук в динамике, как будто хрип, как будто от динамика провод отходит и звук такой противный
Проводить по плате не пробовал тк спешил , и забыл про этот момент, может То что я описал поможет как то
Замыкал Канады пинцетом, реакции 0, мост тоже попробовал замыкать
Хотя раньше от такого уходил в защиту
Re: Teac TE-A475 Не идёт звук на выход с усилителя
Цитата:
Сообщение от
Semen4ik Хотя тут вон +и- а не - -
Все нормально - это земля усилителя мощности (УМ), относительно нее надо проводить измерения. Питание должно быть +- 25 В на выходных транзисторах, на других ножках выходных транзисторов должен быть ноль.
Греются детали на плате, если это два мощных резистора с режимом 25/15 В на каждом и стабилитроны, то все в порядке - это стабилизатор операционных усилителей гасит лишнее напряжение (и мощность).
Главное не перегреть выход без радиатора, по этому динамики - через резистор. И смелее руками по плате, какой-то результат должен быть. Главное определить где предварительный усилитель, а где оконечный.
Цитата:
Сообщение от
Semen4ik Замыкал Канады пинцетом
А вот это по русски можно перевести?
Re: Teac TE-A475 Не идёт звук на выход с усилителя
А питание то на операционниках +- 15 вольт есть???
Померить можно на 4 и 8-й ноге непосредственно операционников, относительно земли...
Цитата:
Сообщение от
Semen4ik Замыкал Канады пинцетом, реакции 0, мост тоже попробовал замыкать
Хотя раньше от такого уходил в защиту
Этого делать категорически не стоит... хоть и защита есть, но она может и не успеть... или вы решили еще и "обновить" выходные транзисторы?
---------- Сообщение добавлено 29.01.2018 в 11:17 ----------
Цитата:
Сообщение от
Semen4ik Нашёл пару резисторов дохлых, заменил на аналогичные.
покажите на плате, что и где...
Вложений: 3
Re: Teac TE-A475 Не идёт звук на выход с усилителя
Цитата:
Сообщение от
Lexx69 А питание то на операционниках +- 15 вольт есть???
Померить можно на 4 и 8-й ноге непосредственно операционников, относительно земли...
Этого делать категорически не стоит... хоть и защита есть, но она может и не успеть... или вы решили еще и "обновить" выходные транзисторы?
Вложение 1202178
---------- Сообщение добавлено 29.01.2018 в 11:17 ----------
покажите на плате, что и где...
Вложение 1202180
Вот эти на которые указываю, и тот что посеркдине был просто темным, но живым, я тоже го заменил, а два в обрыве
На выходах кстати напряжения никакого нет даже если на rca подавать сигнал
Выговор они получаетчя на выходном каскаде тыла или как там
Логично что другие Каналы бы работали, может я и не прав.
По поводу выходных транзисторов, они вообще не нагрелись но почему в них 50, а не 25 я не понимаю, у меня тестер беспантовый иногда скачат показатели,, у друга сейчас более менее нормальный взял, им попробую отпишусь.
Вопрос по этому проводочку
Его нужно куда то прислонять? Если у транзистору прислоняю там искра пробегает , ну я его накидывал, на одмн, а получается что надо на все, или я ошибаюсь
Вложение 1202182
Апд:
Проверил ОУ, нет ни на одной ножке ничего, мерил относительно земли. Это оу то те что с 8 пинами и их на моей плате 6, вы уж извините за столь тупость, просто я тоже могу ошибиться
Вложений: 4
Re: Teac TE-A475 Не идёт звук на выход с усилителя
Цитата:
Сообщение от
Flatout Все нормально - это земля усилителя мощности (УМ), относительно нее надо проводить измерения. Питание должно быть +- 25 В на выходных транзисторах, на других ножках выходных транзисторов должен быть ноль.
Греются детали на плате, если это два мощных резистора с режимом 25/15 В на каждом и стабилитроны, то все в порядке - это стабилизатор операционных усилителей гасит лишнее напряжение (и мощность).
Главное не перегреть выход без радиатора, по этому динамики - через резистор. И смелее руками по плате, какой-то результат должен быть. Главное определить где предварительный усилитель, а где оконечный.
А вот это по русски можно перевести?
Да не волнуйтесь вы так за входные, я когда свой кальций ремонтировал уже понял что они греются и отлетают как спички после ремонта полный радости сделал чуть погромче и разочаровалчя увидев красную лампу, этот усилитель никогда не грелся, даже когда от него играл саб.
Пробил выходные, на них все такие 51,6В а не 25, мерил относительно земли, как вы мне и сказали
На средней ножке напряжение, а на боковых 0
Вложение 1202196
С одной стороны на двух транзисторах через один есть напряжение, на двух других нет , с другой стороны аналогично
Я так понимаю потому что этот усилитель больше подожит к классу В, по этому у него два закрыты или что?
Апд:
Вложение 1202198
Поводил рукой по плате,
Тут уж прогресс
В зонах где отмечено красным и черным там гудит пердит все замечательно, как надо в общем, обычные помехи
Там где ораньжевые вообще ноль реакции, хотя там по идее фильтры должно ведь
Но в зоне где отсечено черным, водил, усилитель в защиту иногда уходил, но я был подключён мостом в тот момент
Мне кажется из за этого
(И да я принебрег сопротивлением, 8 омный просто поставил

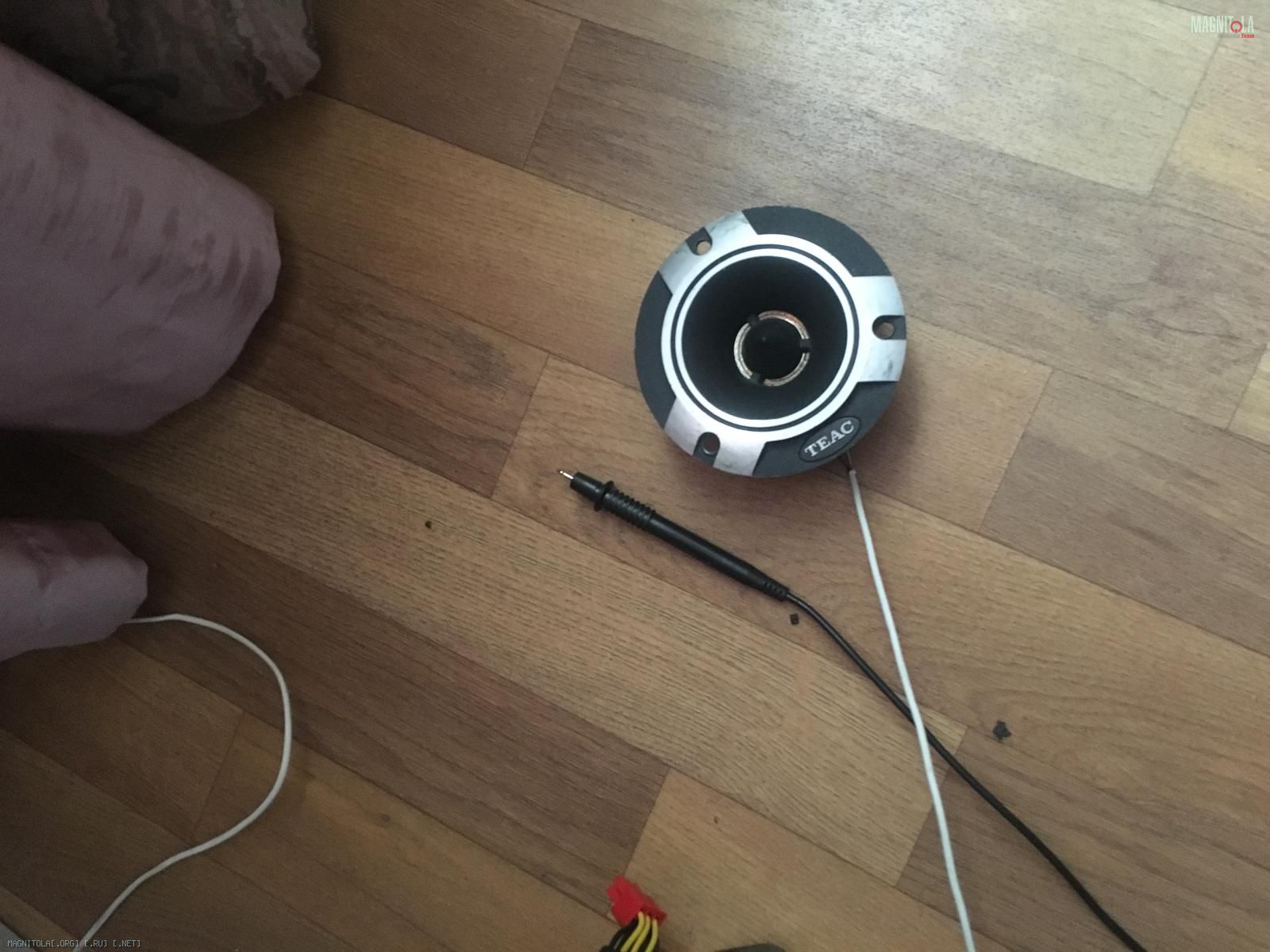

Вложение 1202200
Апд2:
В какое положение надо ставить мультиметр для измерения двуполярного напряжения? Я думал в переменку
Вот так показывает 24Вложение 1202202
