vrx 1.500 не регулируется гейн
Добрый вечер. В общем нужен твой совет. Заметил такую проблему. Гейн на одном из ВРИКСОВ 1.500 не регулируется. его выставил в "0" - а звук с динамика прет - при чем не слабый. Сделал прозвон резистора гейна на плате с РЦА разъемами - регулирует сопротивление. Вернул все к заводскоу варианту - убрал напаянные перемычки ( твик хална что бы убрать блуждание по модулм ). Все равно тот же компот !
Т.е. гейн выкручен в"0" все равно звук с динов прет - подскажи, куда смотреть ?
Re: vrx 1.500 не регулируется гейн
Цитата:
Сообщение от
Lukasarts Сделал прозвон резистора гейна на плате с РЦА разъемами - регулирует сопротивление.
В крайних положениях резистора 0 Ом?
Цитата:
Сообщение от
Lukasarts твик хална что бы убрать блуждание по модулм
Что за твик? Картинка или схема изменений есть?
Re: vrx 1.500 не регулируется гейн
Отвечаю
Цитата:
Сообщение от
Витт В крайних положениях резистора 0 Ом?
https://halin-vrx6.blogspot.ru/2014/07/vrx.html вот такой твик
По резистору - контакт 2,3 - выкручен в "0" - 17 ом ---- выкручен в "конец" - 0ом
- контакт 1,2 -выкручен в "0" - 12 ом ---- выкручен в "конец" - 0 ом
Что за твик? Картинка или схема изменений есть?
Re: vrx 1.500 не регулируется гейн
В голову только одно приходит: обрыв (непропай) вследствие которого сигнальная земля не приходит на резистор.
Re: vrx 1.500 не регулируется гейн
пропаял - все так же.....
при выкрученном в "0" гейне - динамик издает довольно таки очень громкий звук
---------- Сообщение добавлено 22.02.2018 в 22:44 ----------
проверил плату с гейнами - дело в ней.
Как проверил ? - выкинул все перемычки с платы - и подпаялся к ее выходу наушниками - резистор свое сопротивление меняет а гейн не реагирует. Эо кстати не плохо - сам усь целый. Источник гемороя в плате гейнов... Может ОПЕР прошло ? Прозванвать все резисторы ?
Вложений: 1
Re: vrx 1.500 не регулируется гейн
Цитата:
Сообщение от
Lukasarts довольно таки очень громкий звук
Довольно громкий или точно такой же как в другом крайнем положении регулятора.
Опера если умирают то становиться либо тихо, либо вообще нет, либо с искажениями, либо "постоянка на выходе повисает".

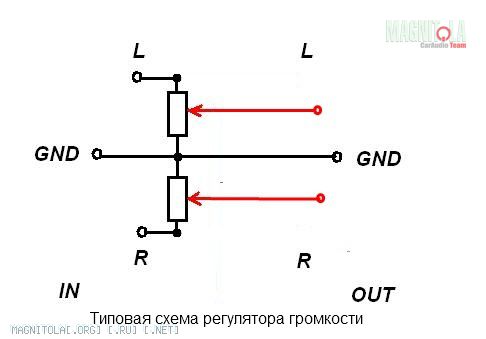

Нужно проверить наличие сигнальной земли на резисторе регулировки гейна. В большинстве усилителей для этого необходимо один щуп омметра прислонить к массе входных тюльпанов (сигнальная земля) вторым щупом пройтись по резистору регулировки гейна. Один крайний (по схеме) вывод каждого канала должен "сидеть на земле".
Вложение 1208040
Смотри контакт в разъеме основной платы и платы регулировки. Эти усилители частенько там грешат.
Вложений: 1
Re: vrx 1.500 не регулируется гейн
проверил - земли нет с контактов самого резистора 20 кОм. Но земля есть через резюк r42 ( обведен зеленым кружком )
даю схемку
Цитата:
Сообщение от
Витт Довольно громкий или точно такой же как в другом крайнем положении регулятора.
Опера если умирают то становиться либо тихо, либо вообще нет, либо с искажениями, либо "постоянка на выходе повисает".
Нужно проверить наличие сигнальной земли на резисторе регулировки гейна. В большинстве усилителей для этого необходимо один щуп омметра прислонить к массе входных тюльпанов (сигнальная земля) вторым щупом пройтись по резистору регулировки гейна. Один крайний (по схеме) вывод каждого канала должен "сидеть на земле".
Вложение 1208040
Смотри контакт в разъеме основной платы и платы регулировки. Эти усилители частенько там грешат.
Re: vrx 1.500 не регулируется гейн
А ну да, тут не все так просто. Тут вход балансный\простой. Так сходу пока идей нет. Покурю схемку, если чего соображу - сообщу.
Re: vrx 1.500 не регулируется гейн
По схеме такое произойдёт при неисправных R42 , P1 1pin. С праздничком!!
Re: vrx 1.500 не регулируется гейн
спасибо ))) поздравляю ))))
Цитата:
Сообщение от
WENQ По схеме такое произойдёт при неисправных R42 , P1 1pin. С праздничком!!
---------- Сообщение добавлено 23.02.2018 в 13:34 ----------
ничего не пойму.
даташит
https://yadi.sk/i/XmgGugpN3Sho6C
модель 1.500.2
