Дополнительные порты и питание USB на магнитолу jvs kd-5507. Нужна помощь!
Приветствую.
В магнитоле усб порт только на морде, а вся коллекция музыки на харде 1Тб, проводами в морду не солидно, поэтому слушал с флэшки. Вот решил вывести хвост усб на тыл ГУ, нашел где на основной плате дорожки D+ и D-, питание 5В, подпаялся к ним. В итге флэшку читает, а хард сбоит, особенно если в холодной машине, загрузится доли секунды мяукнет и снова читать начинает, так может несколько раз подряд, пока не прогреется, потом играет, но если ставишь на паузу а потом снова включаешь - происходит срыв, или если треки гартаешь или папки, то тоже сбоит.

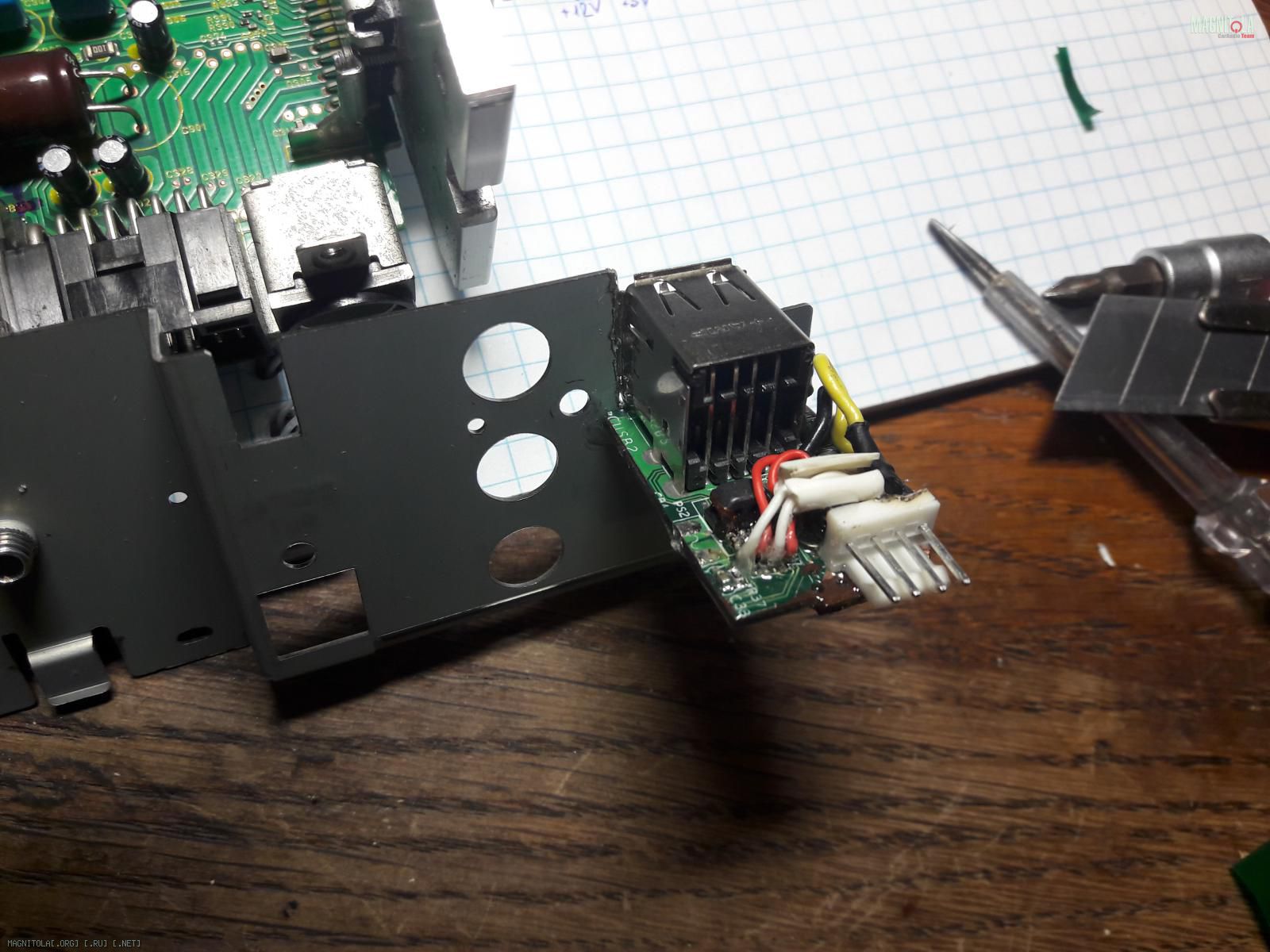

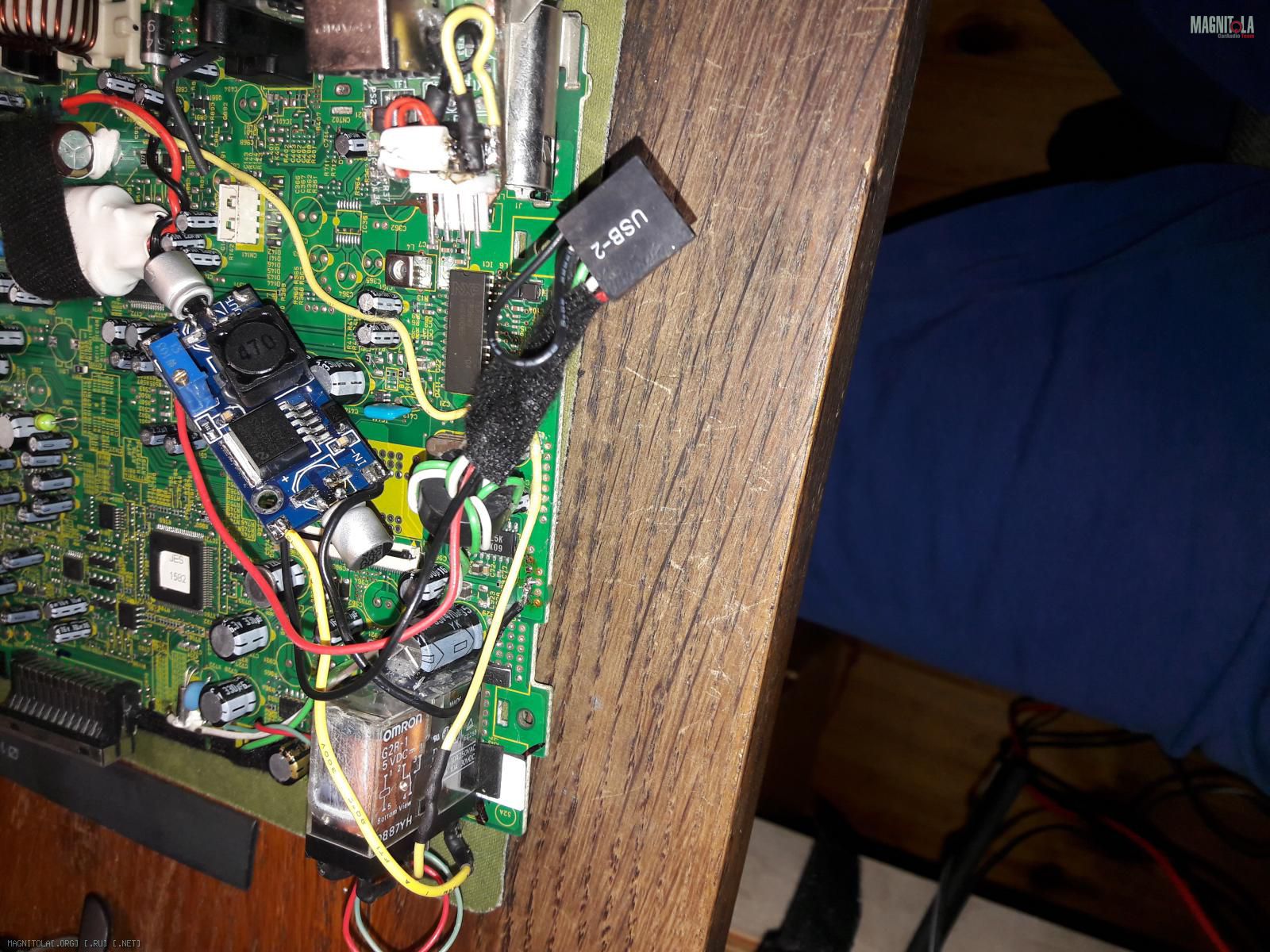

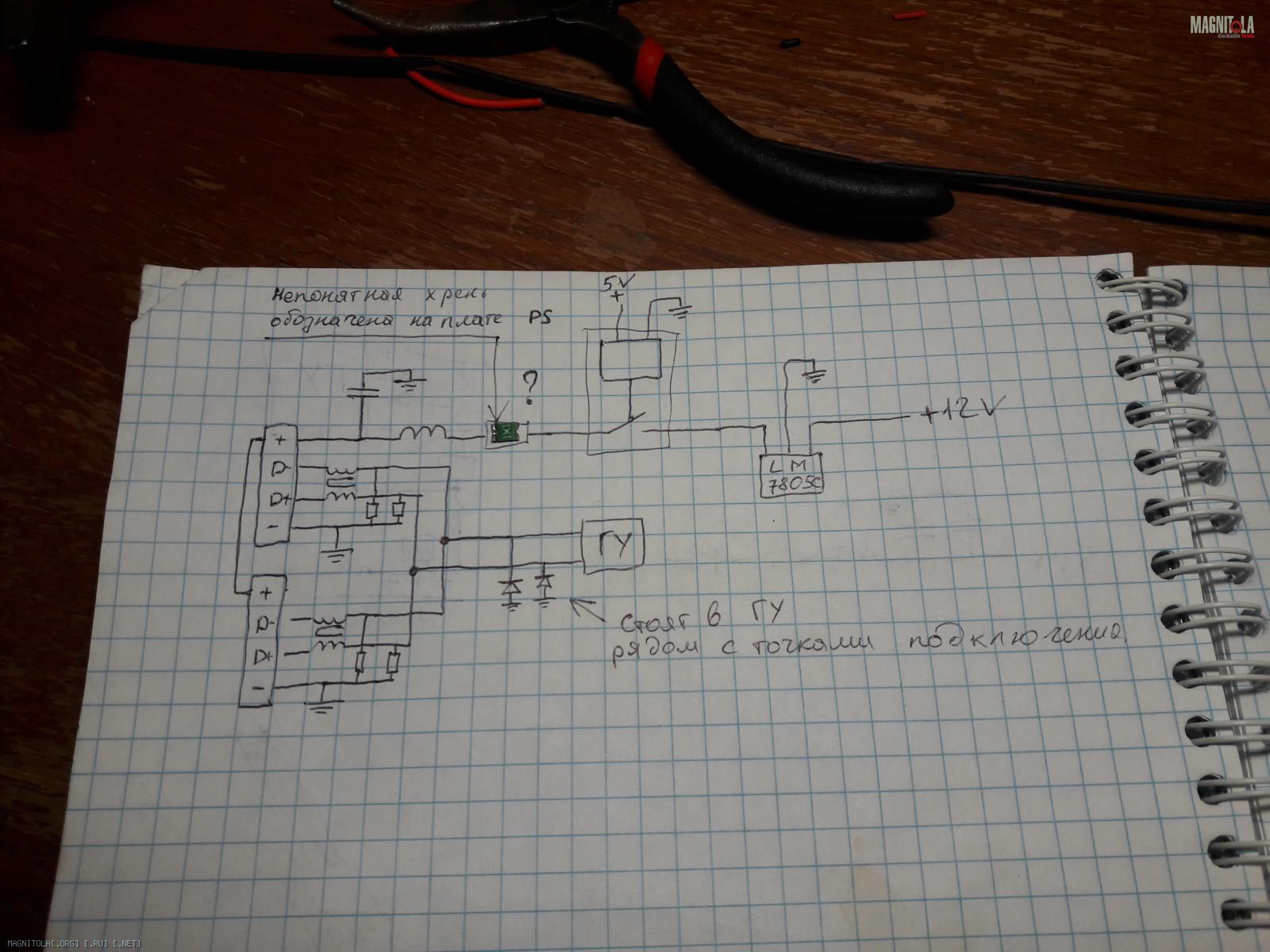

Раньше был Дживик кд90 и Пион 80, с ними этот хард работал без нареканий в любой мороз, открыл мануалы в первых двух на питание усб 1А, а в теперешнем ГУ всего 500мА. Решил, что не хватает питания для харда. Почитал как организовывать защиту и фильтрацию для усб2.0. Нашел старую материнку, из нее вырезал два порта усб с фильтром, а питание пустил через стабилизатир 7805, но его не хватало, даже с небольшим радиатором, он сильно грелся и хард начинал сбоить когда снимаешь с паузы или листаешь папки. Решил поменять на блочек дц-дц 2598 он дает 2А. С ним вроде нормально, решил так и оставить, только двенадцать вольт на блочек питания пустил через релле, которое управля ется от 5вольт питания для панельки и УСБ, чтобы при выключенном ГУ не садить АКБ. Получилась следующая схема: фото приложе ниже.
Так вот оказалось, что и такакя схема временами сбоит, когда снимаешь с паузы или листаешь папки, но гараздо реже чем раньше.
Вопрос, почему происходят срывы, пробовал разные шнуры, не помогает?Вложение 1210104Вложение 1210106Вложение 1210108
Re: Дополнительные порты и питание USB на магнитолу jvs kd-5507. Нужна помощь!
Кондерчик по питанию повесь рядом с диском... емкость подбери экспериментально, сильно большая не нужна... 200-400 мкф будет достаточно...
Re: Дополнительные порты и питание USB на магнитолу jvs kd-5507. Нужна помощь!
Цитата:
Сообщение от
Lexx69 Кондерчик по питанию повесь рядом с диском... емкость подбери экспериментально, сильно большая не нужна... 200-400 мкф будет достаточно...
Родной шнурок от харда с одной стороны имеет ответвление с еще одним УСБ папой, для доп питания, надел на него маму и на ее клемы питания повесил китайский вольтметр (питание вольтметру сделал отдельное 12В) и кондер 16В 470мкФ, так вот:
-когда идет чтение, напруга на нем 5.02-5.04В,
-во время проигрывания 5.06В,
-если во время проигрывания нажать "следующая папка", то напруга на пол секунды падает до 5.02В и затем выравнивается до 5.06В
-если поставить на паузу и через несколько секунд снять с паузы, напуга ведет себя так же как в предыдущем пункте,
-если поставить на паузу, то через 15 сек хард останавливается и напруга растет до 5.1В, а когда поле остановки харда снимаю с паузы, происходит падение до 4.87В (то что успевает "заметить" вольтметр), при этом иногда происходит срыв и начинается чтение диска заново.
-если поставить на паузу, дождаться остановки диска, и нажать "следующая папка", то в этом случае стабильно происходит срыв, падение до 4.87В.
Получается ему не хватает емкости в 470мкФ (сейчас нету ничего под рукой чтобы нарастить для проверки), чтобы удержать напряжение на уровне 5В и происходит срыв?
Если так, то тогда не понятно, почему этот же хард стабильно работал с двумя предыдущими ГУ, ведь у ЛМ2596 используемого сейчас для питания харда мощности будет побольше, чем 1А заявленные у ГУ, к тому же, на самой ЛМ-ке на входе 100мкФ, на выходе 220, и я еще добавил 470мкФ?
Может есть смысл поднять напругу на выходе ЛМ-ки, только вот не знаю до какого значения можно безопасно поднимать?
---------- Сообщение добавлено 07.03.2018 в 09:43 ----------
Сейчас повесил кондер на 3300мкФ, ничего не изменилось, после продолжительной паузы листаю папку вверх и происходит срыв, вольтметр успевает зафиксировать падение напряжения до 4.82В.
---------- Сообщение добавлено 07.03.2018 в 10:47 ----------
Паралельно добавил еще 5В 0.7А от зарядного для телефона, все равно происходит срыв.
Срывается только если пауза более 15 сек, и из этого состояния меняешь трек или папку (при доп питании в этом случае падение с 5.15 до 4.95В), если просто снимаю с паузы срывов нету, даже без доп питания и кондеров.
Может нужно убрать резисторы которыми линии Д+ и Д- замыкаются на землю???
Re: Дополнительные порты и питание USB на магнитолу jvs kd-5507. Нужна помощь!
Поставь емкость поменьше... я тоже так думал, что чем больше, тем лучше... оказалось не так... и по питанию глянь, может там к стабу приходят очень тоненькие дорожки...
А, еще как то боролся с похожей неисправностью, то есть сбои при старте, оказалось, что подсох основной конденсатор на входе питания ГУ...
Re: Дополнительные порты и питание USB на магнитолу jvs kd-5507. Нужна помощь!
Цитата:
Сообщение от
Lexx69 Поставь емкость поменьше... я тоже так думал, что чем больше, тем лучше... оказалось не так... и по питанию глянь, может там к стабу приходят очень тоненькие дорожки...
А, еще как то боролся с похожей неисправностью, то есть сбои при старте, оказалось, что подсох основной конденсатор на входе питания ГУ...
Дело в том, что я паралельно добавил внешнее питание 5В 0.7А от зарядного для телефона от сети 220в, напряжение стало падать лишь до 4.95В, но все равно происходит срыв.
Re: Дополнительные порты и питание USB на магнитолу jvs kd-5507. Нужна помощь!
Приветствую. Проблему с хардом так и не победил, на холодную несколько раз подряд грузится пока не прогреется, если хард принес из дома, то загружается и нормально работает. Флэшки без проблем. Другого харда нету, чтобы проверить, по этому решил, что косяк конкретно с моим диском и забил.
Re: Дополнительные порты и питание USB на магнитолу jvs kd-5507. Нужна помощь!
использовать хард в машине плохое дело.... от вибраций они быстро дохнут. уж лучше пару флэшек купить. благо на сегодняшний день флэшки на 32 и 64 гига стоят достаточно недорого...
Re: Дополнительные порты и питание USB на магнитолу jvs kd-5507. Нужна помощь!
Цитата:
Сообщение от
Gold55 использовать хард в машине плохое дело.... от вибраций они быстро дохнут. уж лучше пару флэшек купить. благо на сегодняшний день флэшки на 32 и 64 гига стоят достаточно недорого...
От куда информация про быстро и дохнут?
У каждого свое видение, каой должна быть "флэшка".
Re: Дополнительные порты и питание USB на магнитолу jvs kd-5507. Нужна помощь!
Цитата:
Сообщение от
Dydits От куда информация про быстро и дохнут?
я занимаюсь восстановлением информации. и диски мне носят в месяц до 50 штук порой...
все переносные диски не говоря уж о тех которые используют в кар пс и просто в автомобиле в качестве флэшки.
головы в диске парят над поверхностью блина... вибрации приводят к повреждению поверхности и голов.
да... у дисков есть функция при фиксации максимальной перегрузки уводить головы в зону парковки... но не всегда она может противостоять мех воздействию.... со всеми вытекающими....
дальше надо объяснять?
