Гейн реагирует только на один канал в усилителе Pioneer GM-X922
Всем доброго!
По непонятным причинам при регулировке гейна отзывается только один канал на усилке.Второй канал получается играет как будто гейн выкручен на всю.
С паяльником немного дружу,но на начальном уровне есличо.
Может ли это быть проблема в самом регуляторе (крутилка) гейна ? Или возможно проблема будет глубже ?
Re: Гейн реагирует только на один канал в усилителе Pioneer GM-X922
Мультиметр в помощь:)!
(сравнить,для начала,переменники здорового канала и больного...)
Re: Гейн реагирует только на один канал в усилителе Pioneer GM-X922
Цитата:
Сообщение от
chu0037 Мультиметр в помощь:)!
(сравнить,для начала,переменники здорового канала и больного...)
Сосед! Привет! Спасибо за быстрый отзыв!
А по сути -как сравнить то,если переменник то один ! На оба канала один гейн.
Re: Гейн реагирует только на один канал в усилителе Pioneer GM-X922
Привет! Не за что:)....
На сдвоенном,на одной оси два переменных резистора. Обычно-два ряда выводов,по три в каждом. Один ряд-левый канал,другой-правый. Для полного понимания сути внутреннего устройства погугли про сдвоенный резистор и как его проверить. Если один канал неисправный,что скорее всего-сначала можно не разбирать,а промыть восстановителем контактов. Имхо-неисправностей может быть две-или пропал контакт от загрязнения , или кто-то ,если гейн с пазом-крутанул лишка хорошей мощной отвёрткой (механические разрушения...)
Re: Гейн реагирует только на один канал в усилителе Pioneer GM-X922
Ааа! Сдвоенный ! Ну теперь я разобрался.Изучу ,сделаю замеры мультиком.:yes4:
Вложений: 1
Re: Гейн реагирует только на один канал в усилителе Pioneer GM-X922

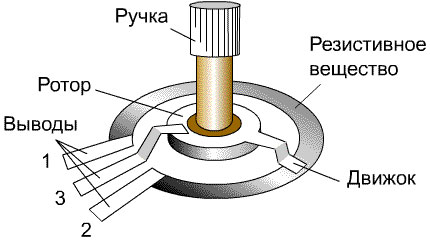

Во-
Вложение 1217396
-принцип работы понятен из рисунка. Средний вывод передаёт сигнал (ну или наоборот,забирает) на ползунок крутилки , а сам ползунок при вращении ползает по резистивному материалу , меняя соотношение "плечей"...
Re: Гейн реагирует только на один канал в усилителе Pioneer GM-X922
Привет. И раз уже во внутрь полезешь, все пропаяй
Вложений: 1
Re: Гейн реагирует только на один канал в усилителе Pioneer GM-X922
У того канала, что неисправен, скорее всего у переменника вывод отвалился, который идет на землю... схемы скорее всего похожи.
Вложение 1217460Вложение 1217460
Re: Гейн реагирует только на один канал в усилителе Pioneer GM-X922
Итог моего первого маленького ремонта положительный !
Пропаял выводы переменника ну плюс еще некоторые дорожки.Два канала отлично откликаются на вращение гейна.
Всем спасибо за помощь !:drinks: :thank_you2:
