Для владельцев Mystery MP 2.750 !!!
Всем привет зашедшим в тему.
Создал тему в этом разделе, т.к. думаю, что тут про ремонт и тем кто имеет данный девайс или намерен приобретать его, то тема будет полезной.
История такова.
Был приобретён Mystery MP 2.750, подчёркиваю - новый в магазине.
После установки два дня девайс радовал хозяина, т.к. девайс закрыл в полной мере и полноценно все вопросы с трактом мидвуферов.
А потом девайс произвёл выстрел где то внутри себя.
После чего девайс и попал в мои руки.
Что показало вскрытие?
- Вспухшие конденсаторы основного силового питания, три из четырёх;
- Вспухший, точнее почти выдавленный из уплотнительной резинки, конденсатор в RC цепи фильтра одного из стабилизаторов +/-15в;
- Сгоревший один из каналов УМ.

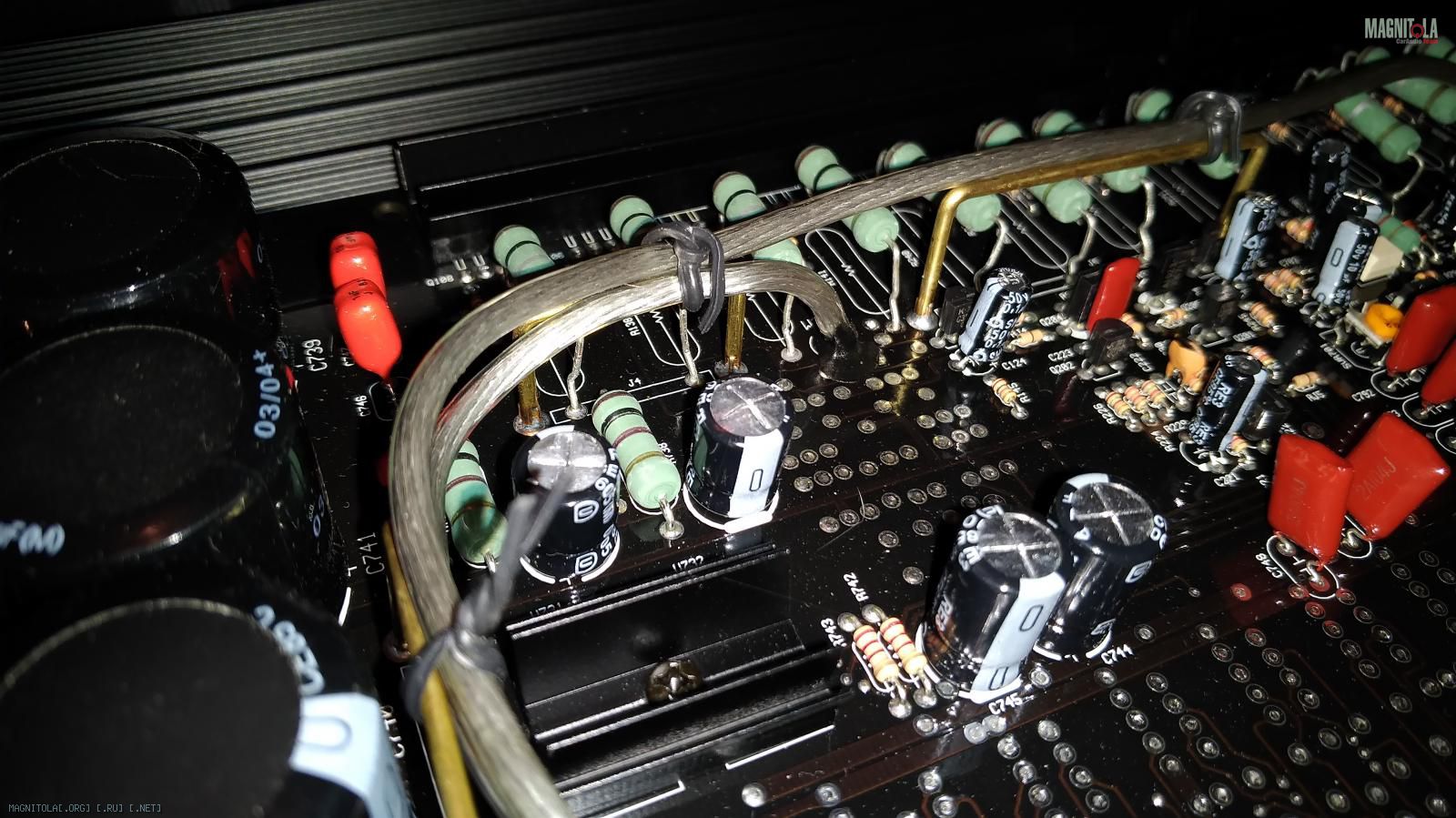

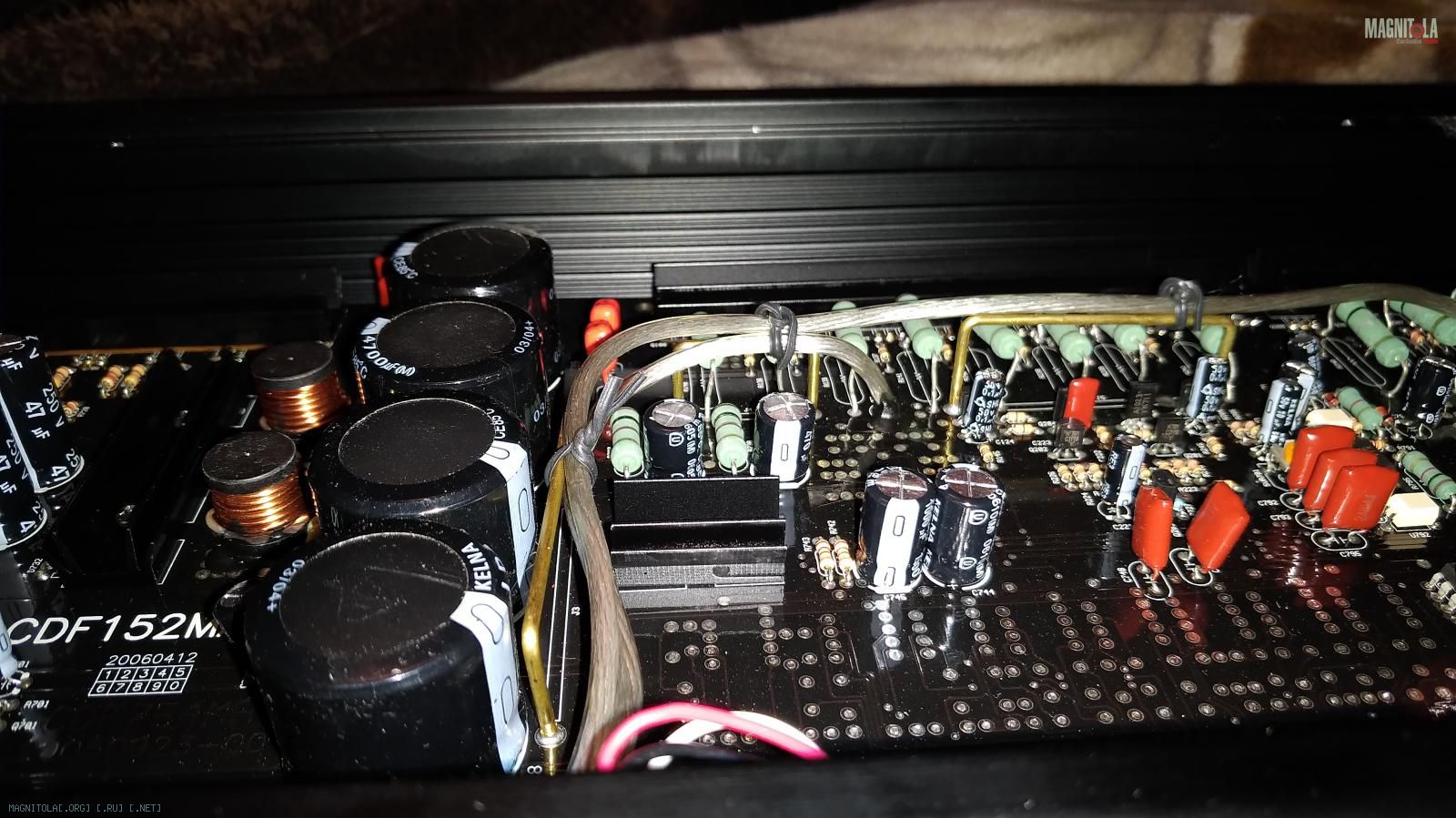

Конденсаторы :
Вложение 1221686 Вложение 1221688

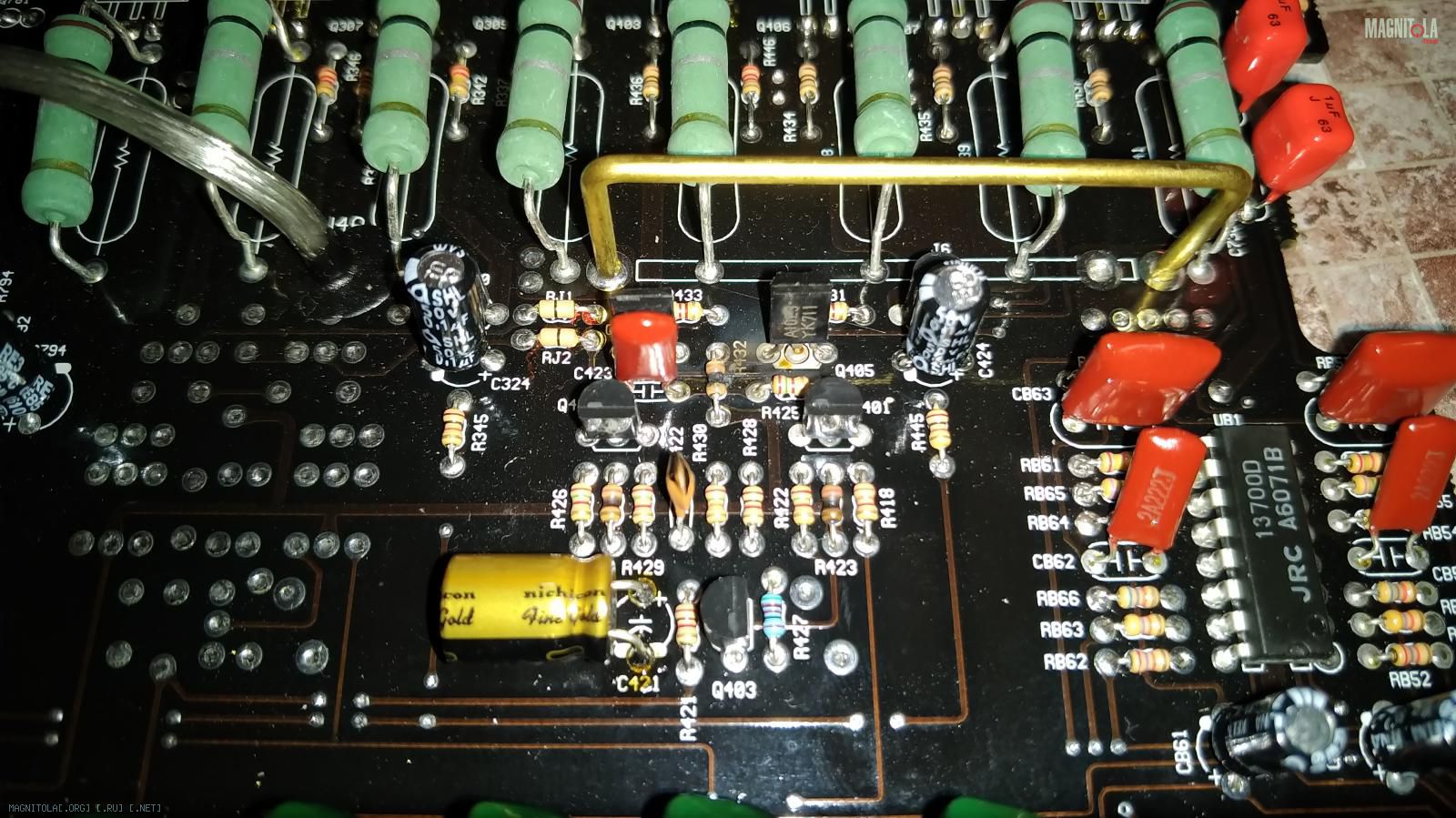

Видимая часть в сгоревшем канале:
Вложение 1221690
на конденсатор Ничикон серии FG не обращаем внимание, он уже заменён по программе твика, т.к. он работает в цепи ООС.
Один из каналов сгорел по всей видимости из-за проблем возникших с системой питания, поэтому будем считать это следствием и переходим к конденсаторам.
Ещё раз подчёркиваю - девайс куплен в магазине новым!
Mystery MP 2.750, по классификации производителя премиум серия.
Он давно снят с производства и то, что было куплено новым в магазине, это просто залежавшийся товар.
Цена к слову сказать была для него почти та, когда он продавался и по тому соотношению доллар/рубль, т.е. на нынешнее время была весьма вкусной :).
Судя по серийному номеру девайс 2007 года выпуска.
Судя по кодировкам на больных конденсаторах и умершем все они 2006 года выпуска.
Т.е. конденсаторы во возрасту уже как бы уже и прошли даже сроки гарантийного хранения, а не то чтобы время гарантийной работы.
Т.е. первое и простое из того, что может сразу придти в голову, так это то, что произошедшее это следствие старости конденсаторов.
Но вот замеры рабочих напряжений в цепях работы этих конденсаторов показали занятность ситуации...
Во вторичном силовом питании, т.е. где работают эти четыре конденсатора 4700 мкф на 35в, напряжение 38в!!!
И это при напряжении первичного питания 12.8в, т.е. на заглушенном автомобиле!!!
Соответственно при заведённом авто, когда напряжение в бортовой сети автомобиля 13.8в-14.4в на этих конденсаторах будет уже за 41в, что уже совсем далеко за предельное допустимое рабочее напряжение для установленных в стоке конденсаторов!!!
С конденсатором работающим в цепи входного RC фильтра на микросхемах стабилизаторов +/- 15в LM7915/LM7915 ситуация не легче, тоже жесть :(. При первичном напряжении питания усилителя 12.8в на конденсаторах присутствует 31в, при том как конденсаторы на рабочее напряжение 25в!!! А при напряжении питания усилителя на первичной стороне 13.8в-14.4в, напряжение на этих конденсаторах поднимется уже и под 35в, а это уже критично и для самих микросхем линейных стабилизаторов LM7915/LM7915!!!
Что это такое?
Почему мы имеем такую ситуацию?
Это во всех Mystery MP 2.750 или только в некоторых при сборке партии которых произошёл сбой/пересортица?
Я затрудняюсь ответить и дать этому оценку...
Поэтому и посчитал необходимым создать данную тему, дабы имеющие данные девайсы озадачились и проверили свои Mystery MP 2.750, т.к. они имею шанс того, что у них тоже подобное...
Соответственно у кого подобный расклад :( в его Mystery MP 2.750, то наверное дальнейшее будет полезным.
Ремонт рациональнее совместить с твиком.
Стоковые конденсаторы в цепи RC фильтров меняем на 1000мкф с рабочим напряжением 35в.
Стоковые резисторы на 100 ом 3 ватт в цепи RC фильтров меняем на 150 ом 3-5 ватт.
Стоковые конденсаторы в цепи фильтров после LM7915/LM7915 меняем на 1000мкф с рабочим напряжением 25в.
Стоковые конденсаторы в цепях фильтров силового вторичного питания 4700мкф на 35в меняем на конденсаторы с рабочим напряжением 50в-63в, ну и с наращиванием суммарной их ёмкости.
Если усилитель планируется использовать в тракте мидвуферов ну или в полной полосе на фронт, то стоковые конденсаторы во входных цепях, межкаскадных и цепях ООС желательно заменить на что-то более аудио ориентированное. А так же и пару микросхем ОУ работающих во входных каскадах псевдо балансных входов и каскадах линейного усиления следует заменить на что-то более приличное нежели стоковые NJM4558.
Ну и на шины питания микросхем ОУ +/-15в дополнительно установить в имеющиеся отверстия на плате плёночные конденсаторы 0.1 мкф на 63-100в тоже будет совсем не лишним.

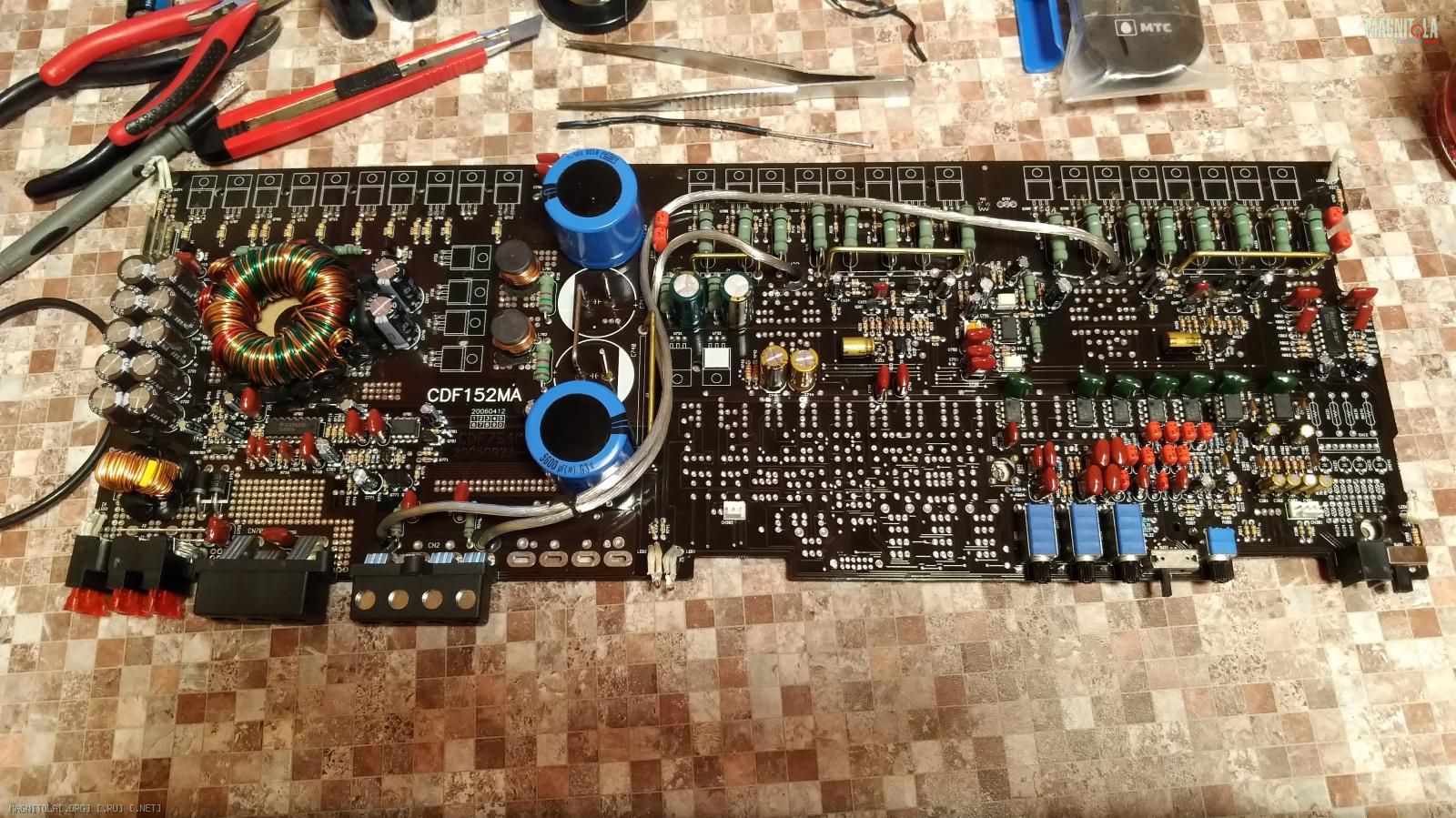

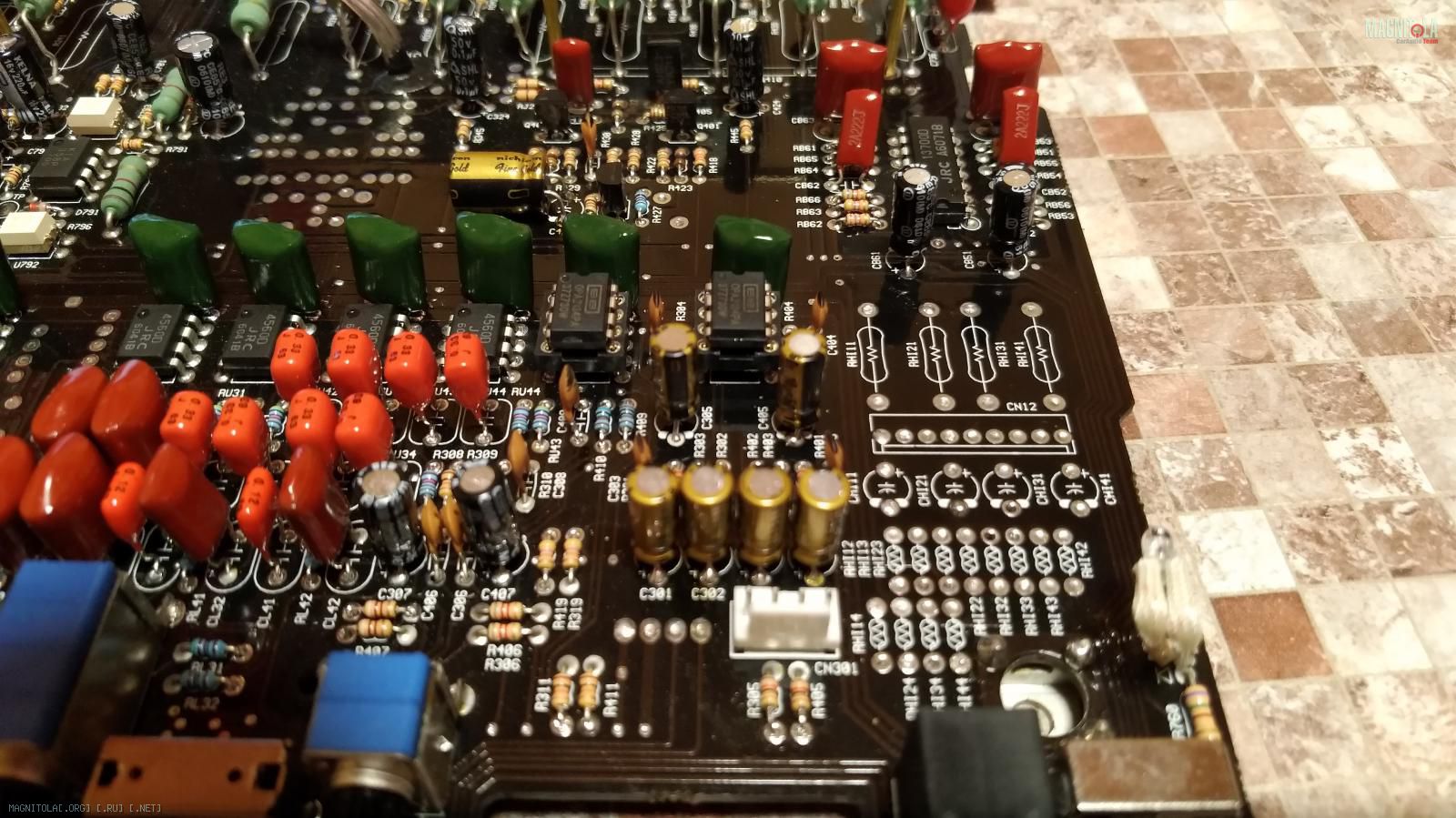

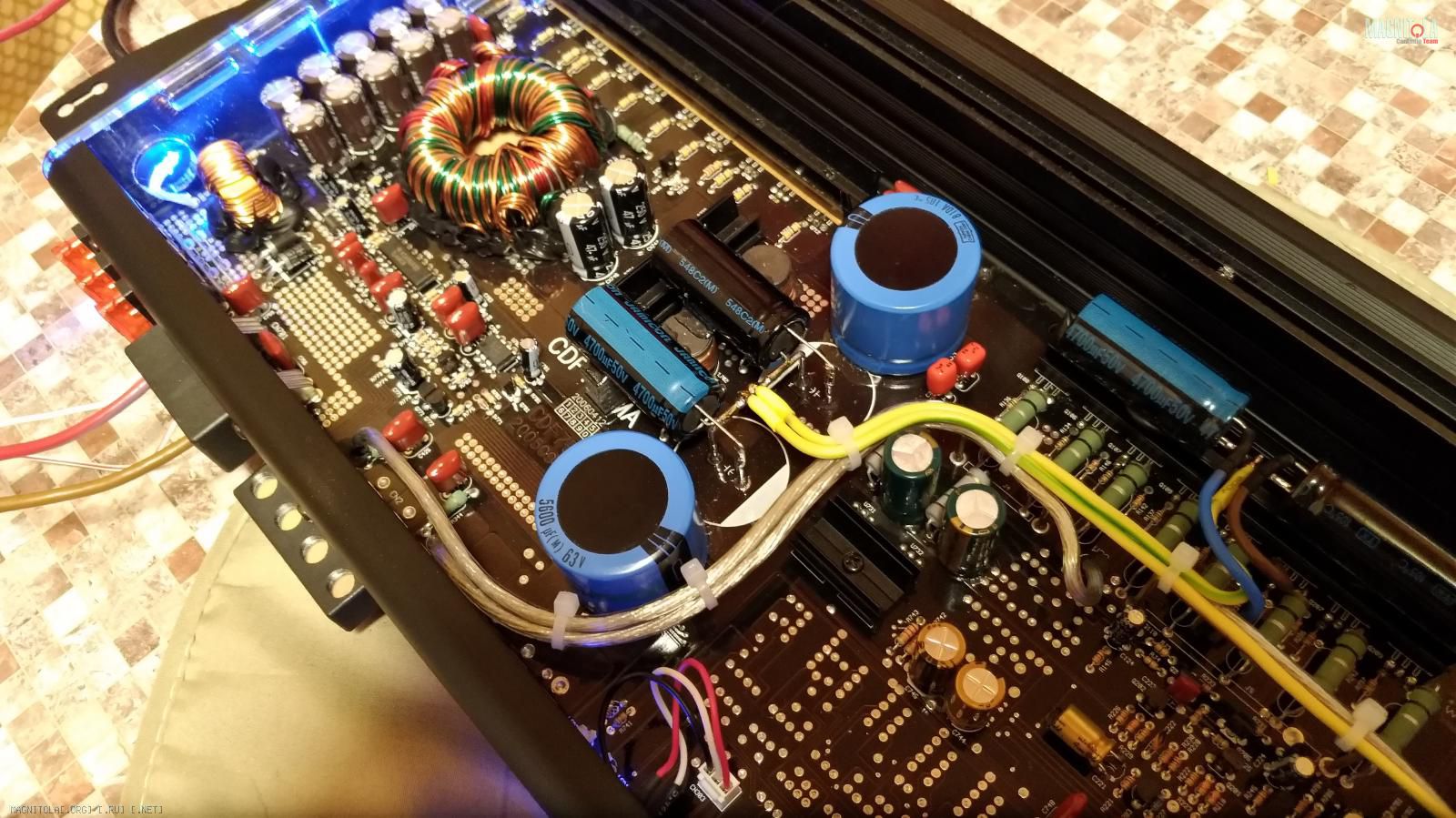

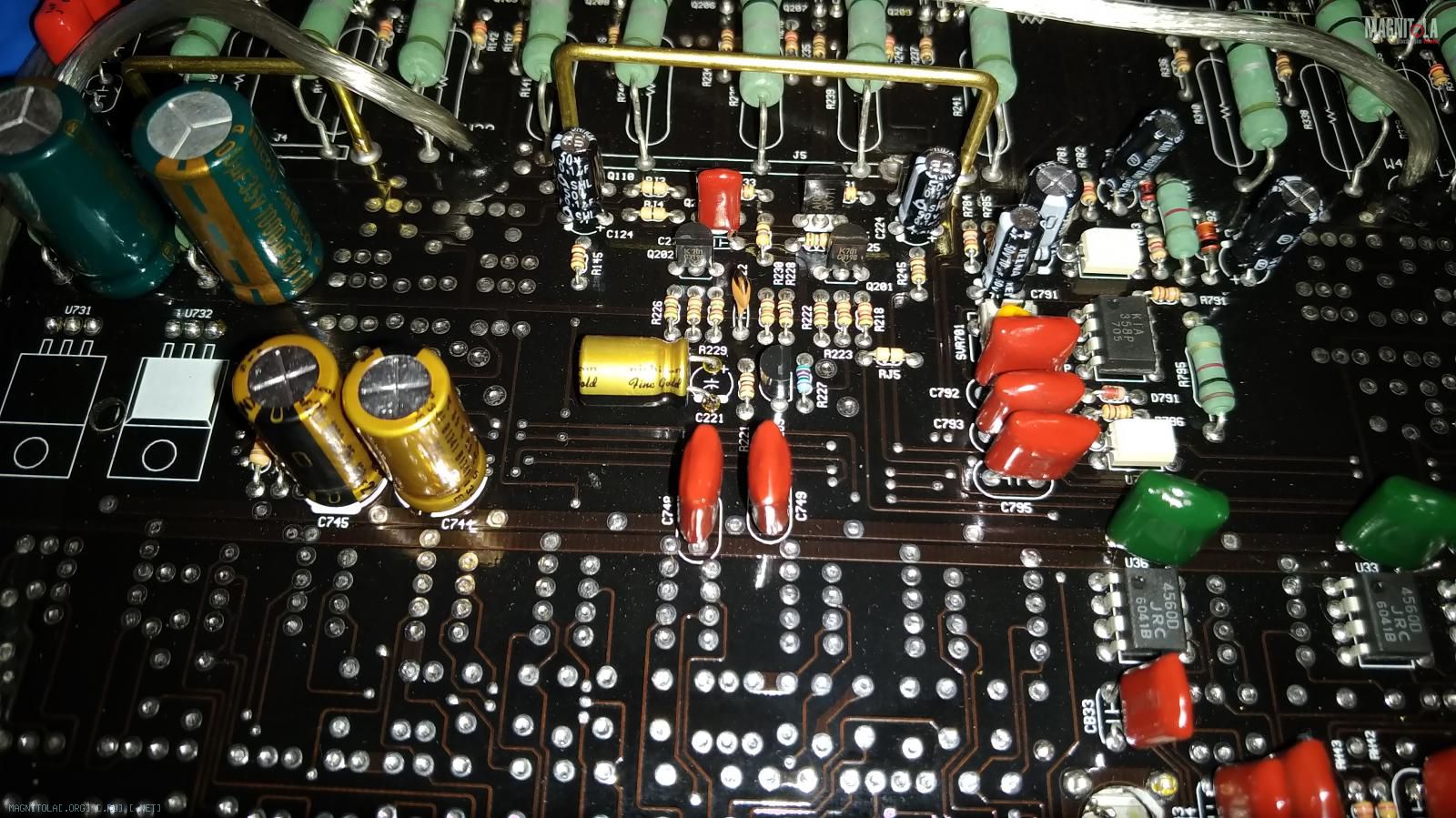

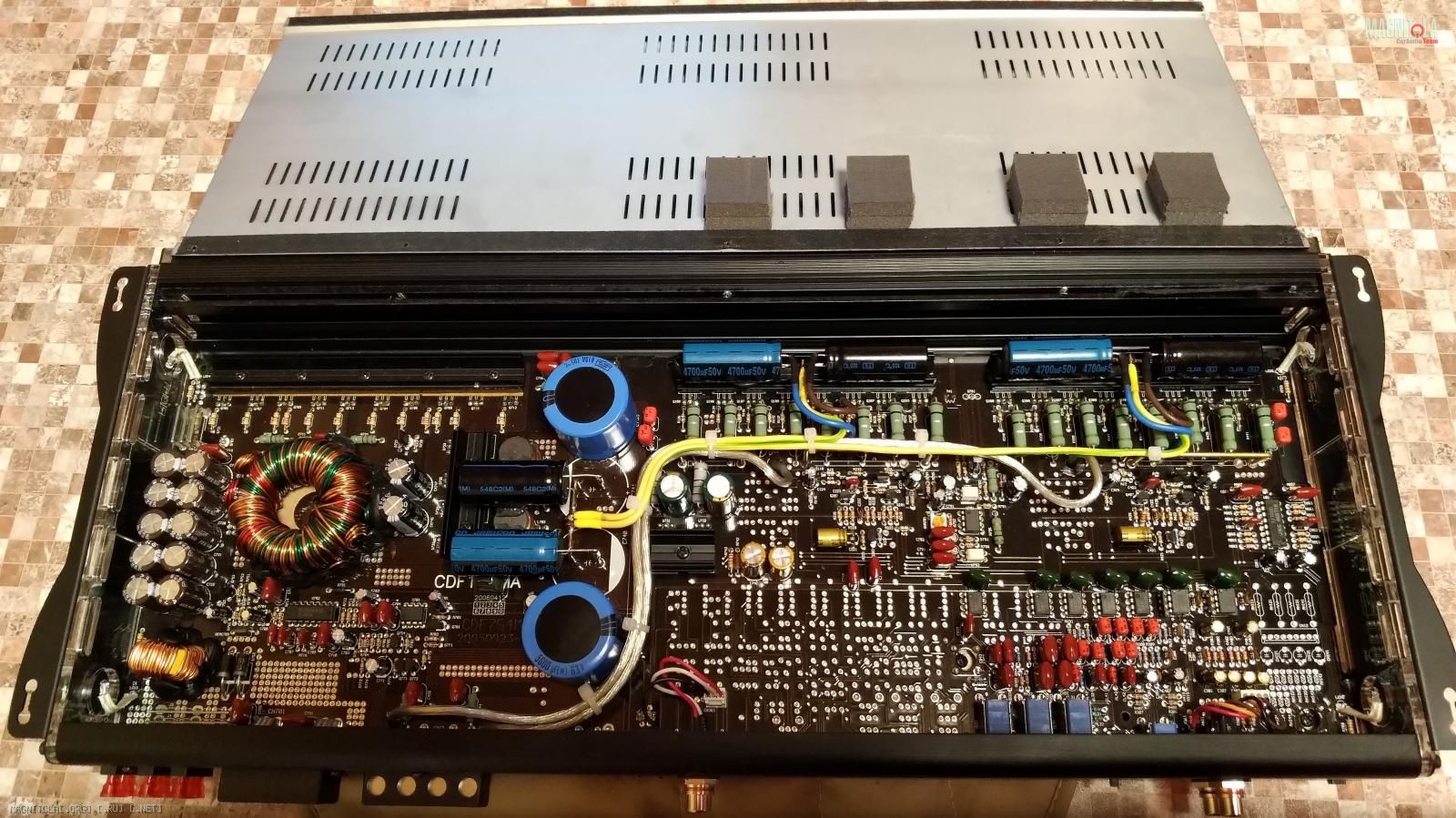

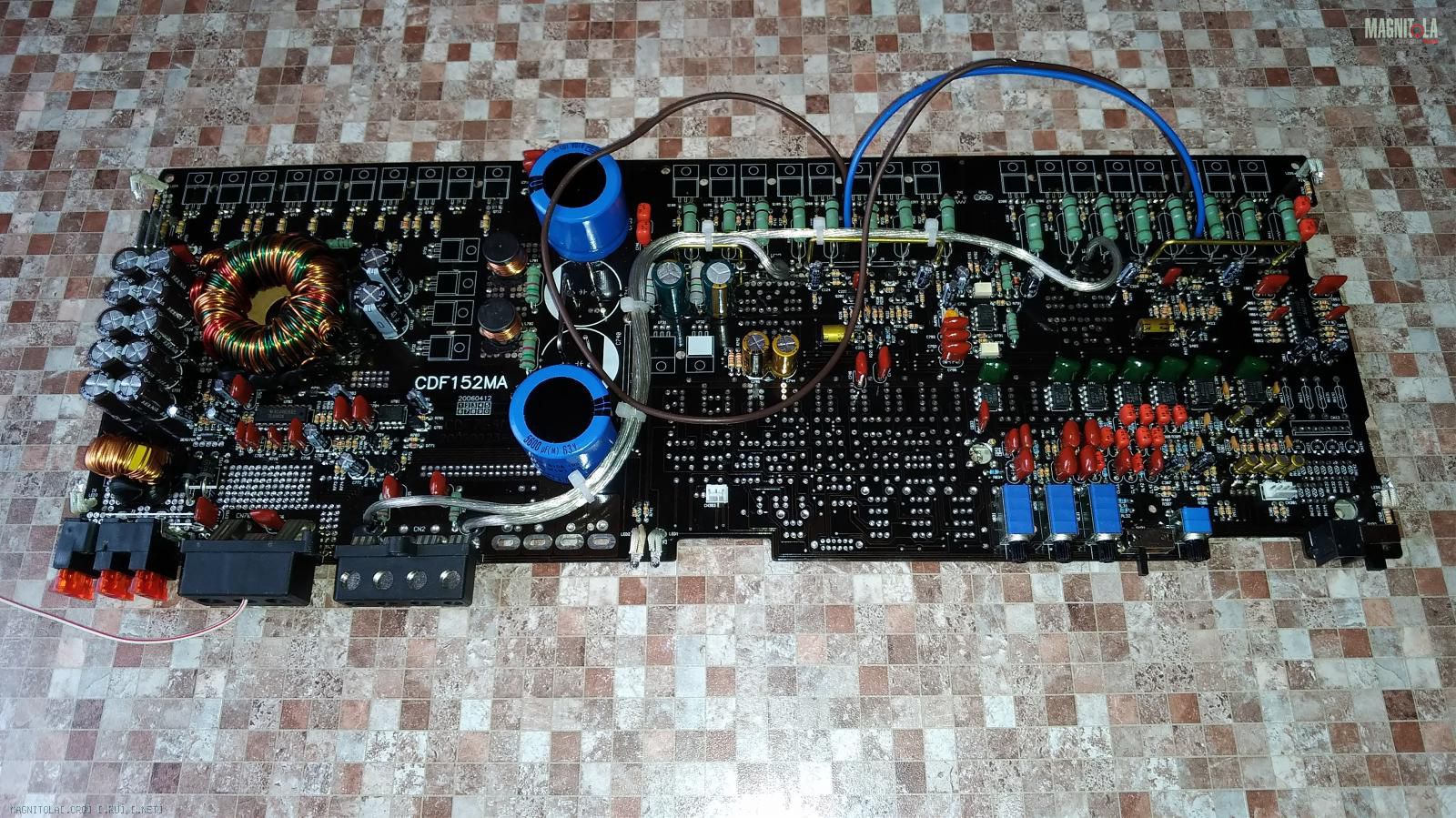

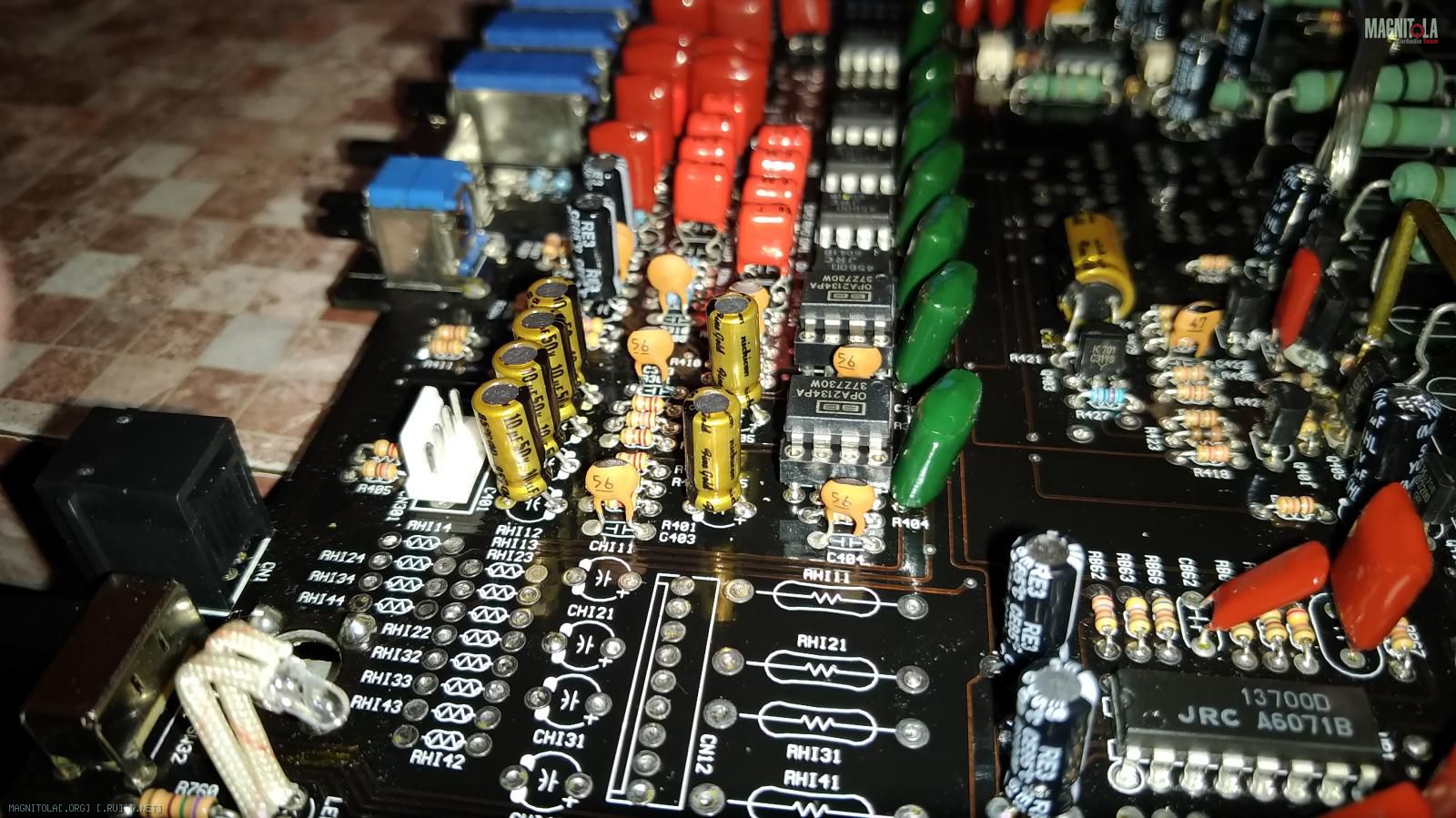

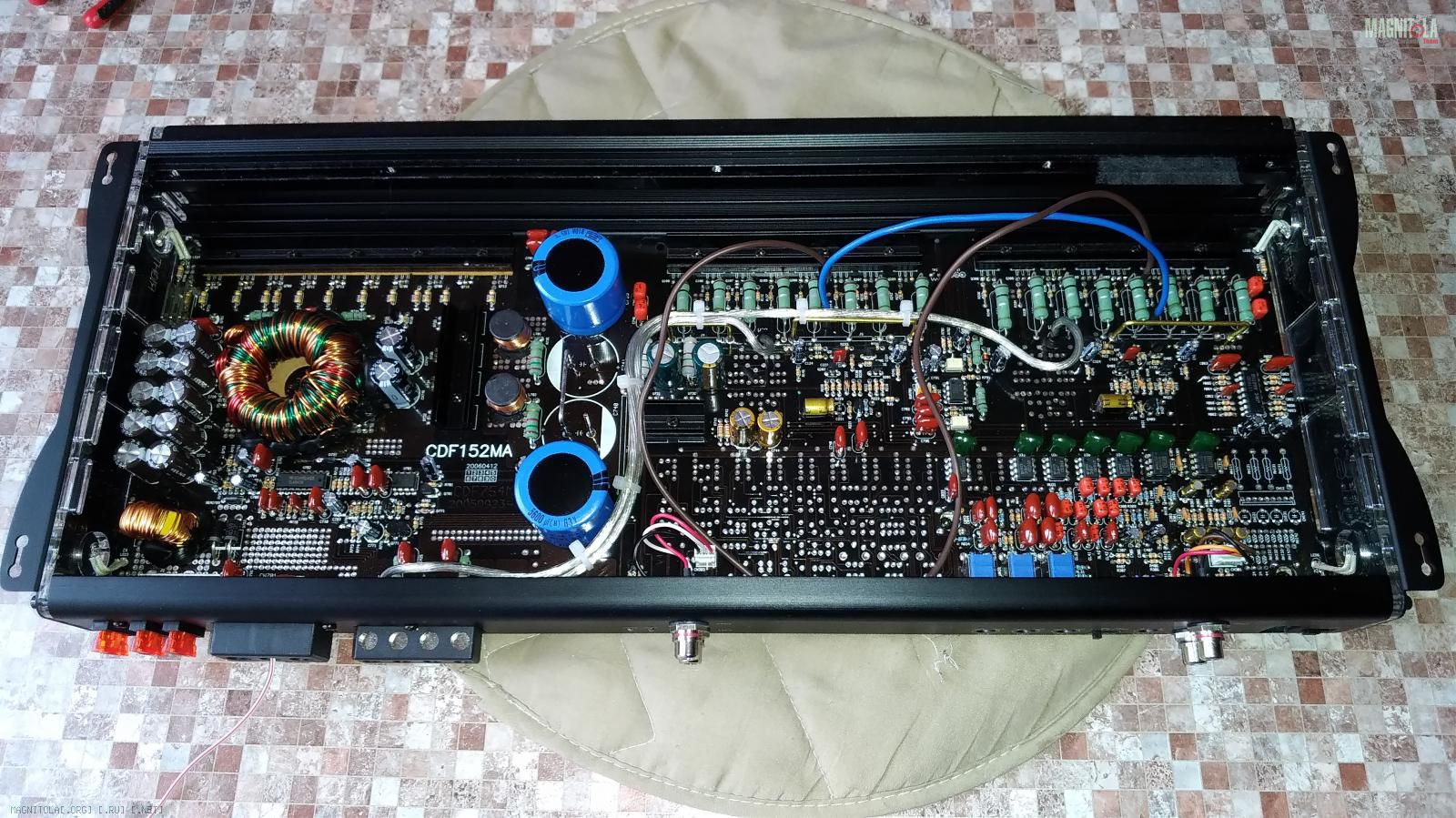

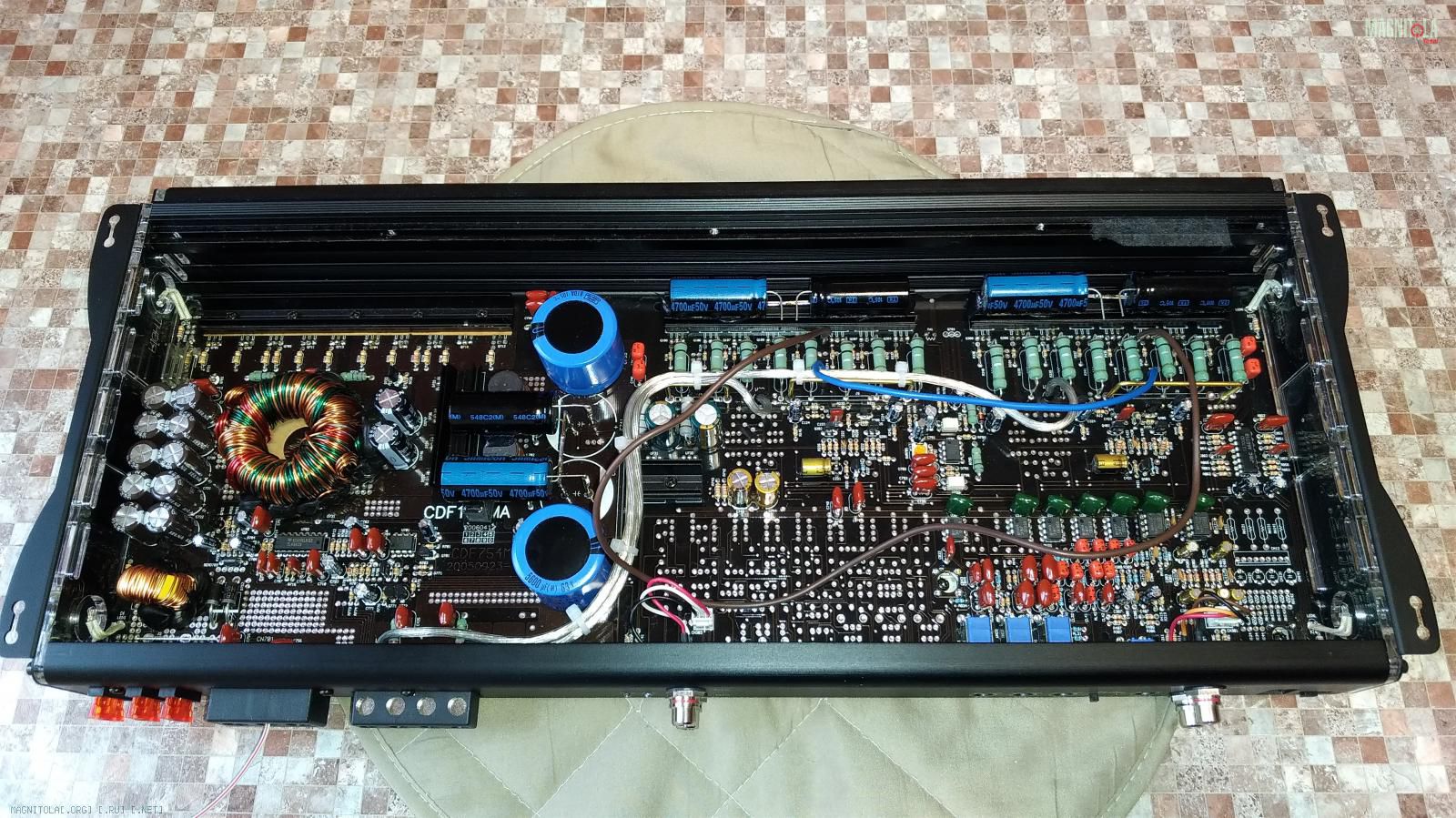

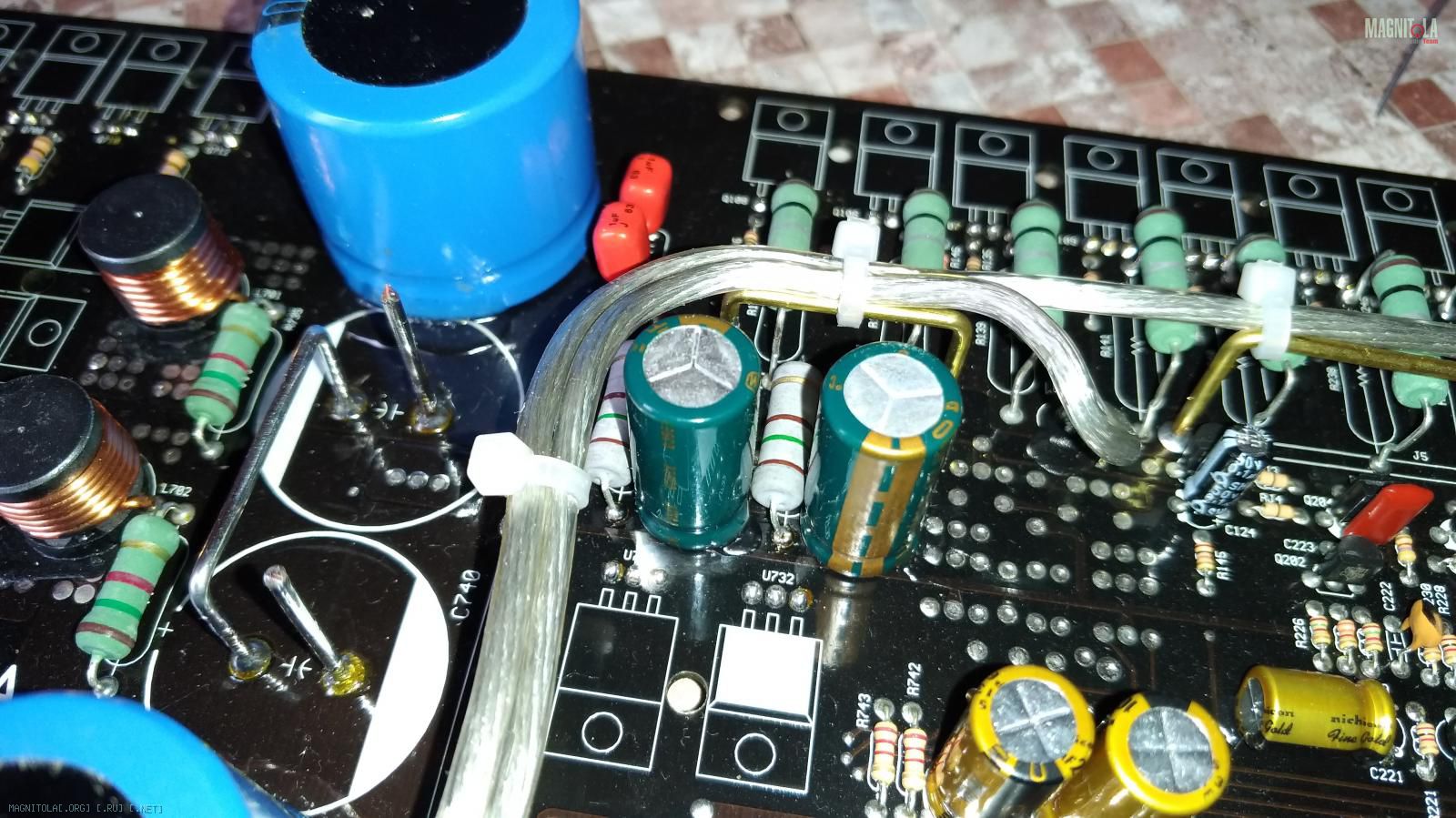

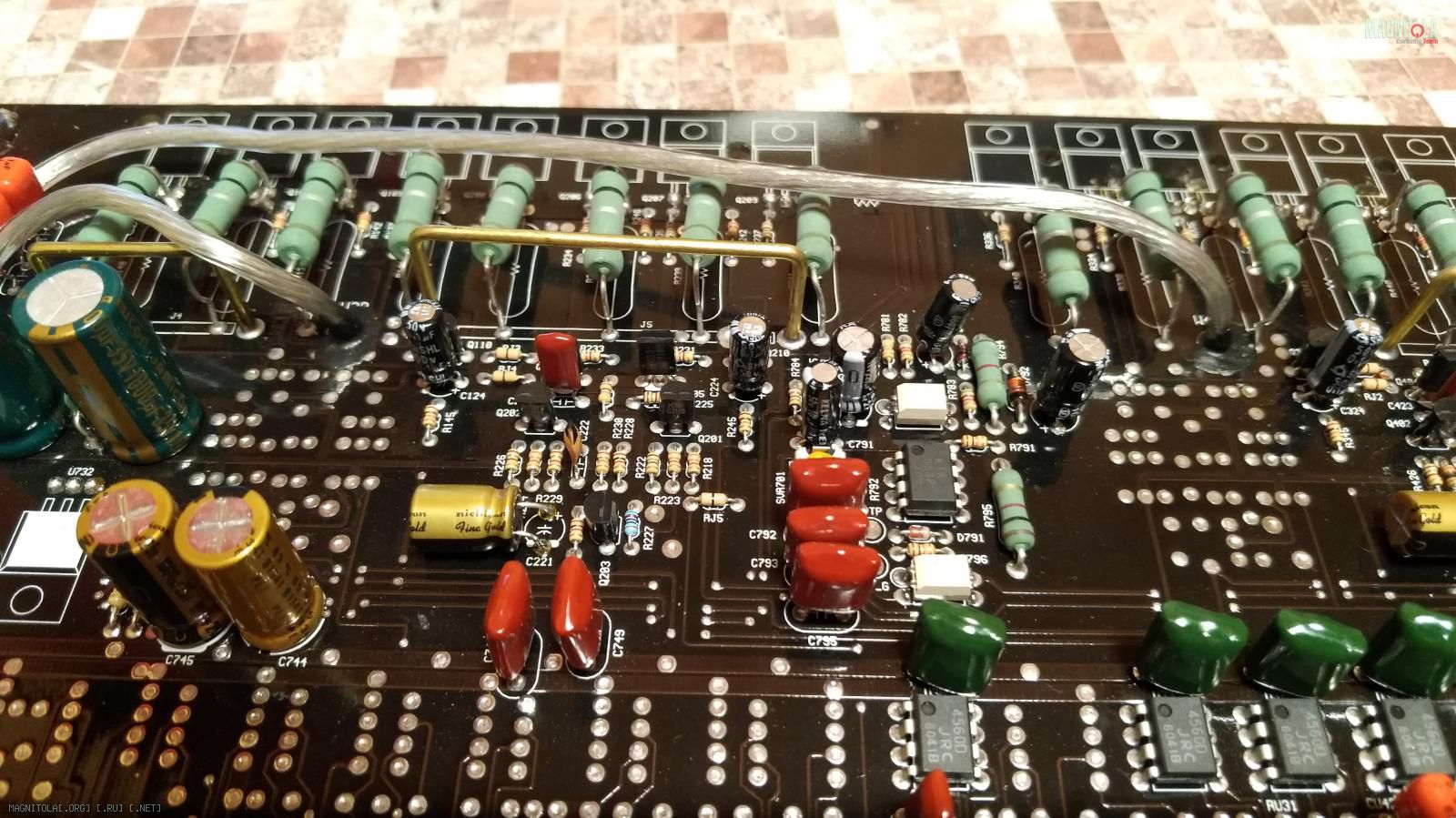

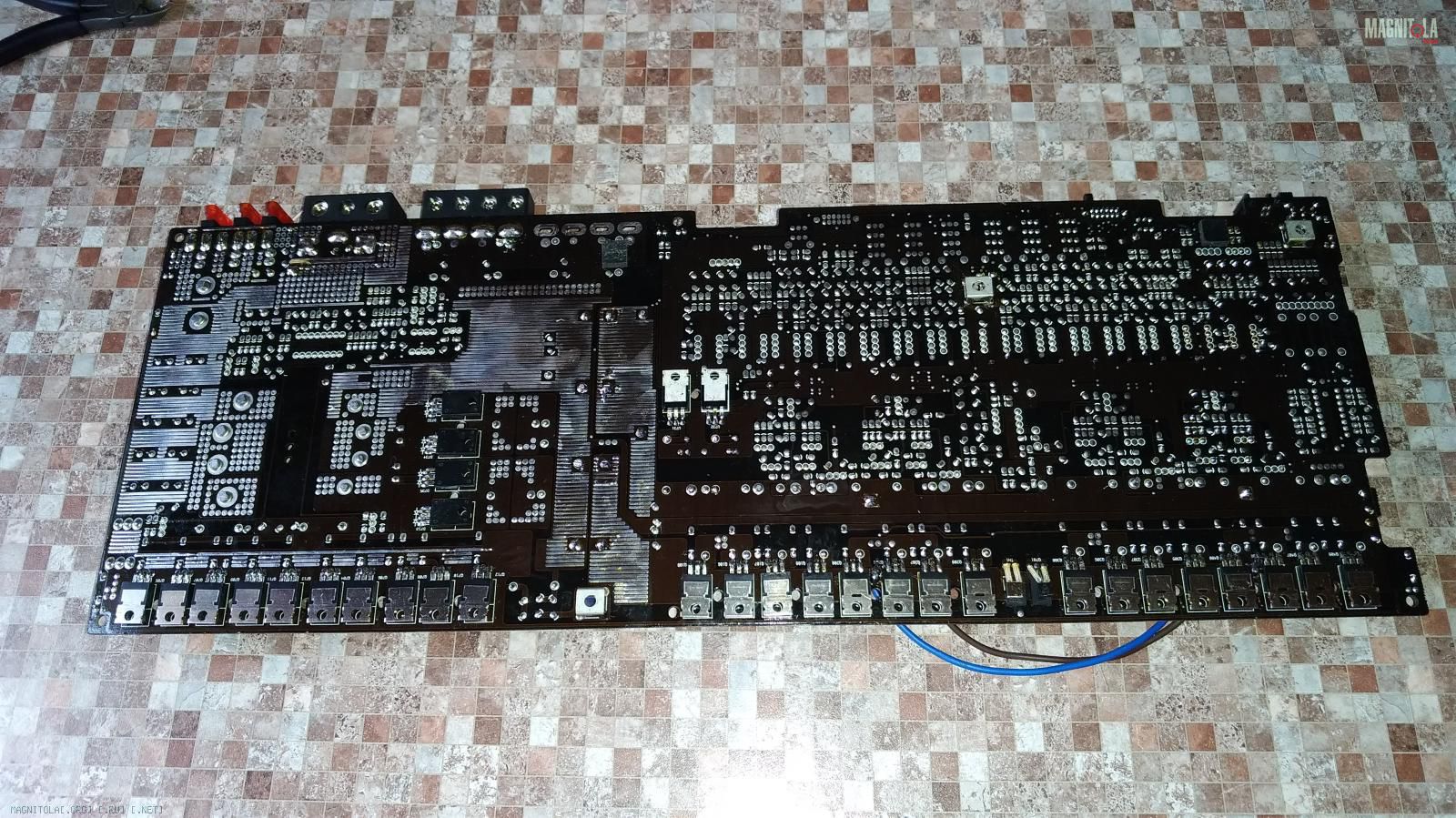

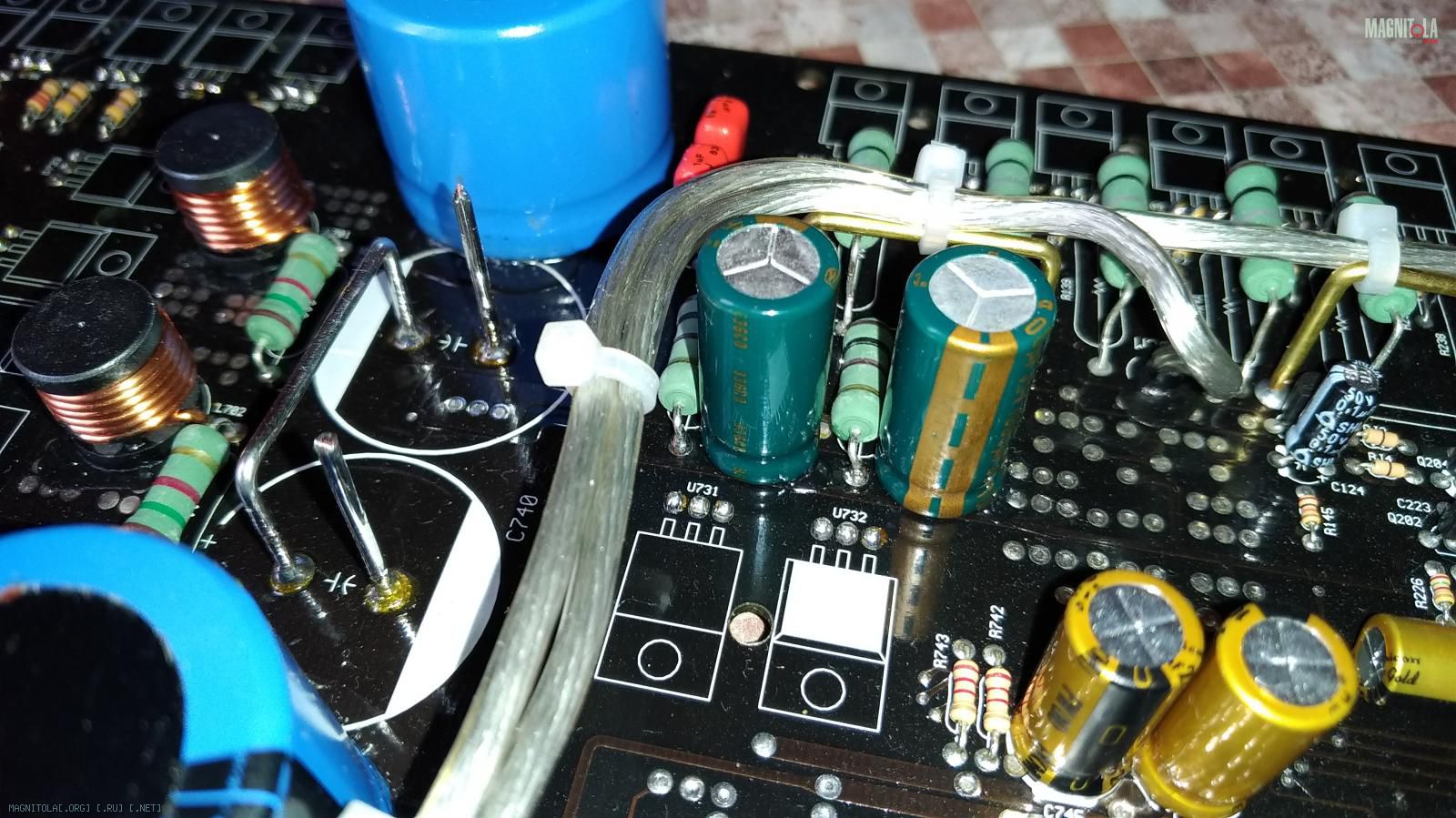

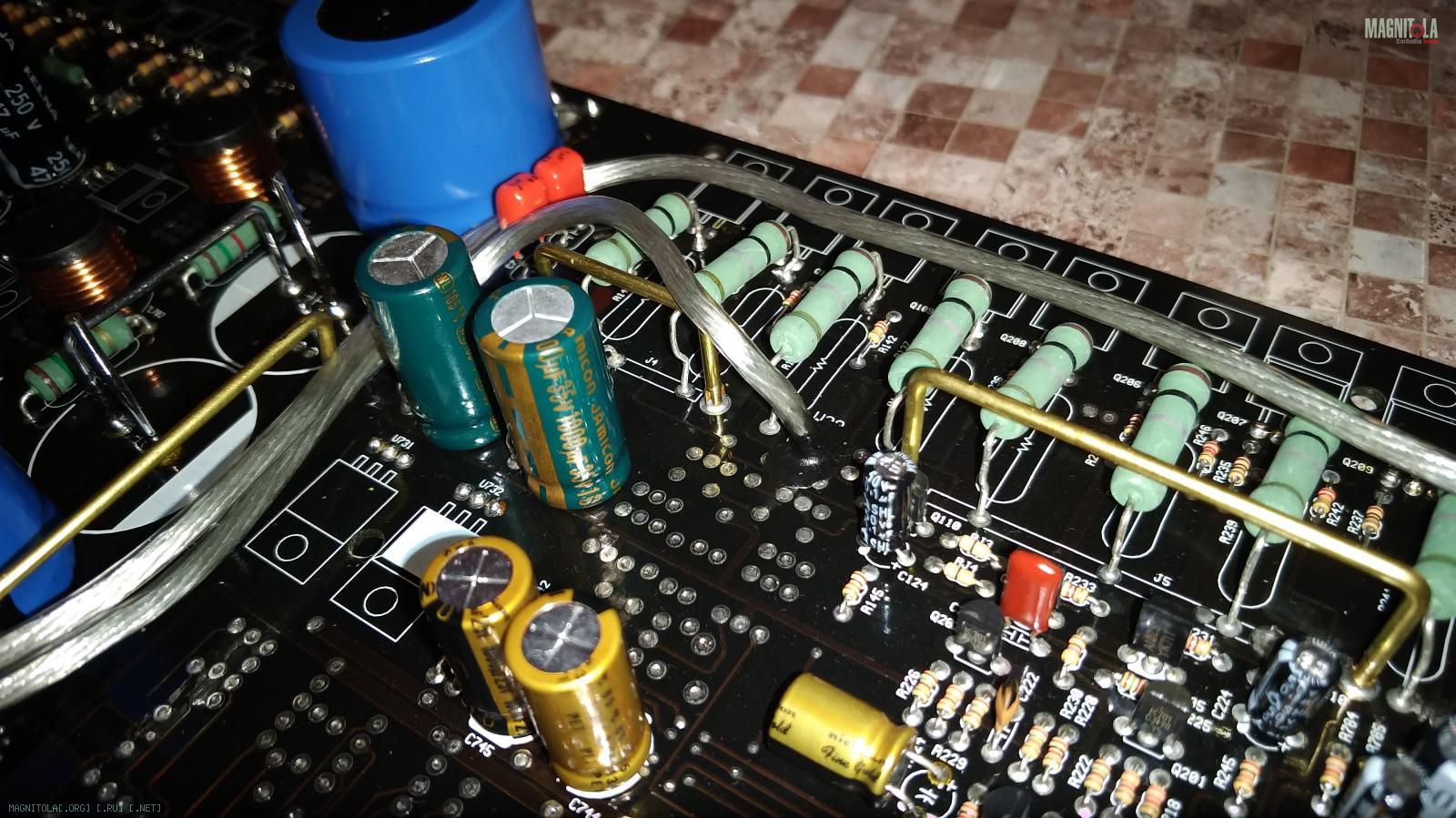

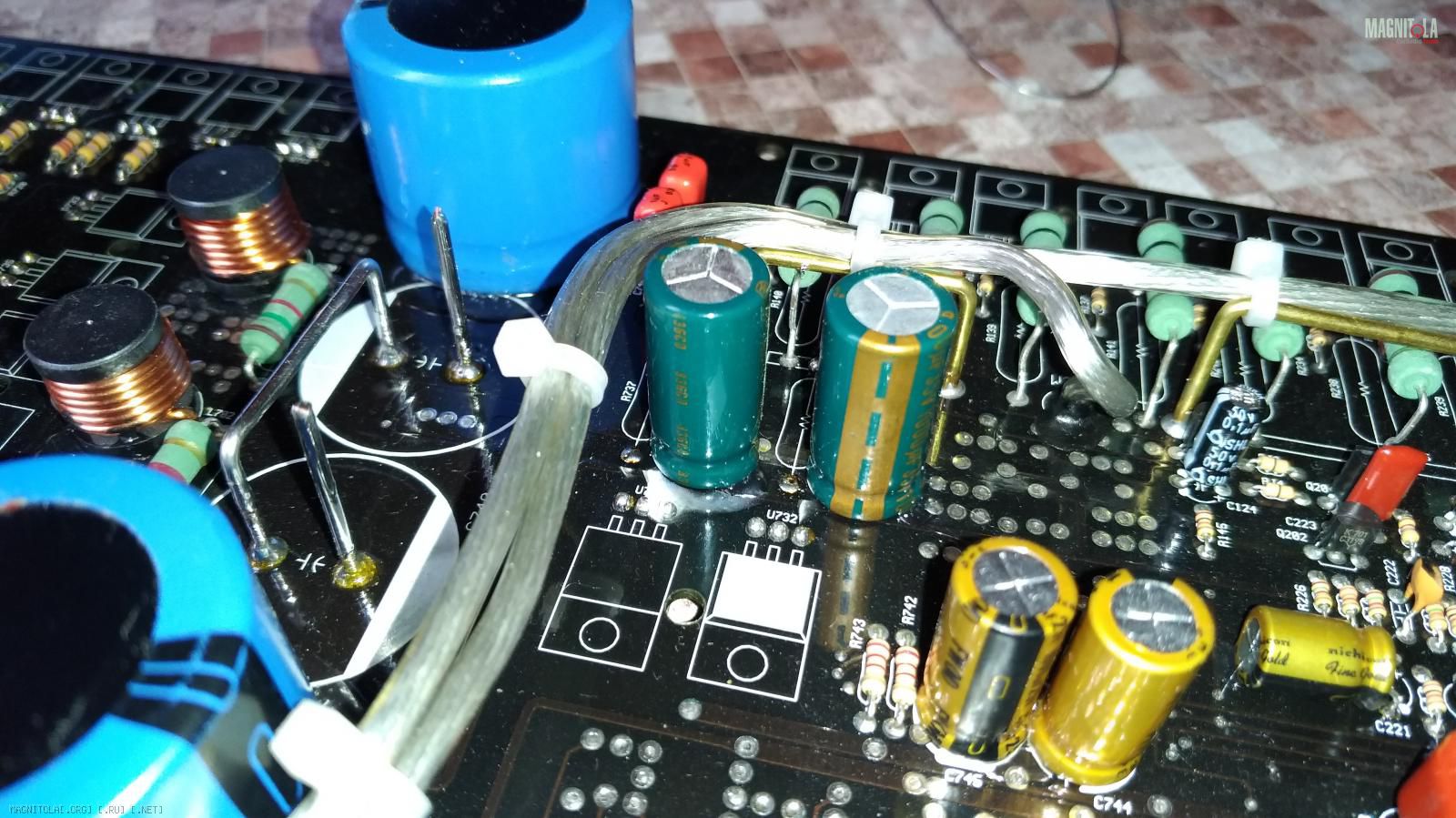

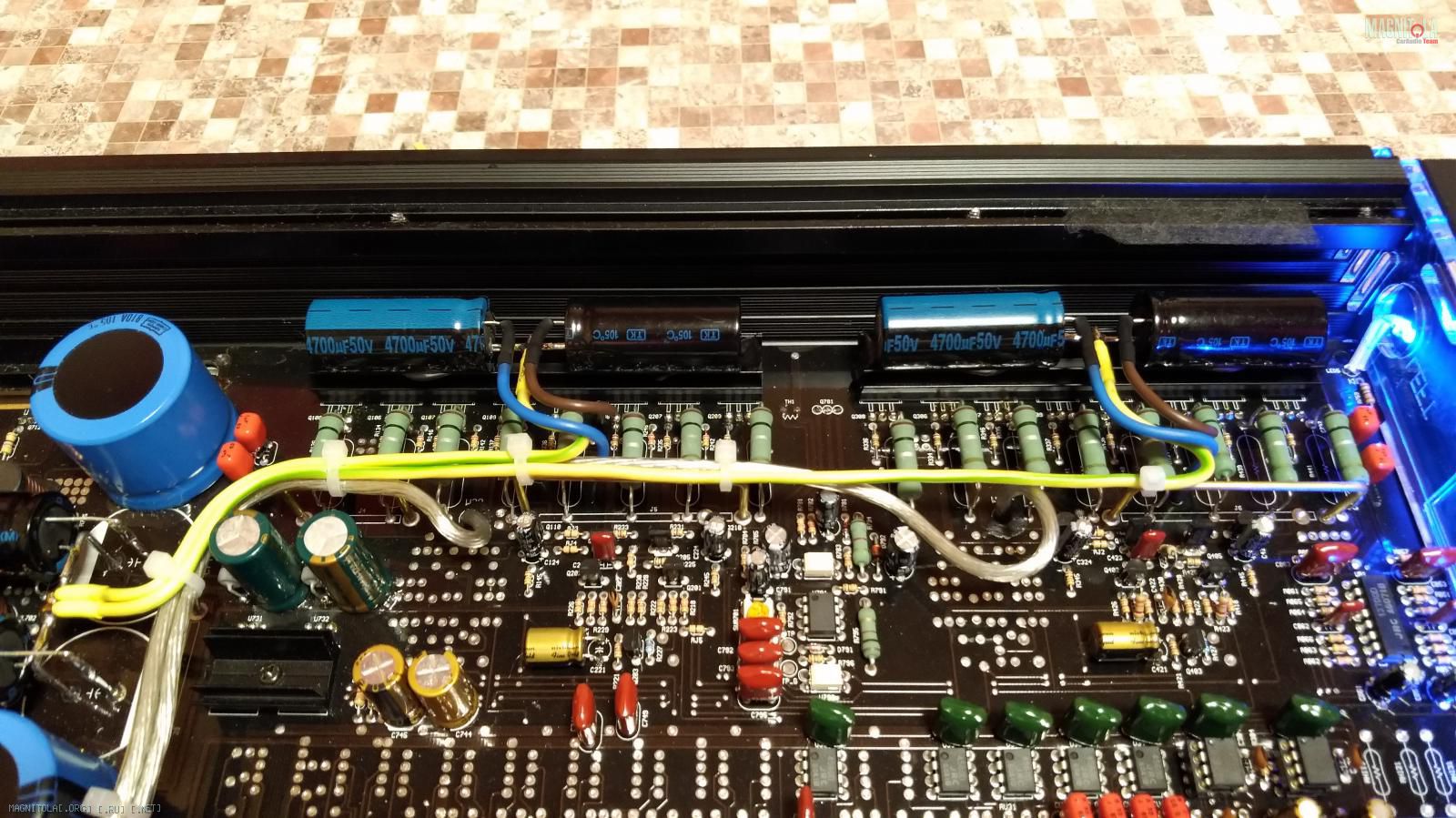

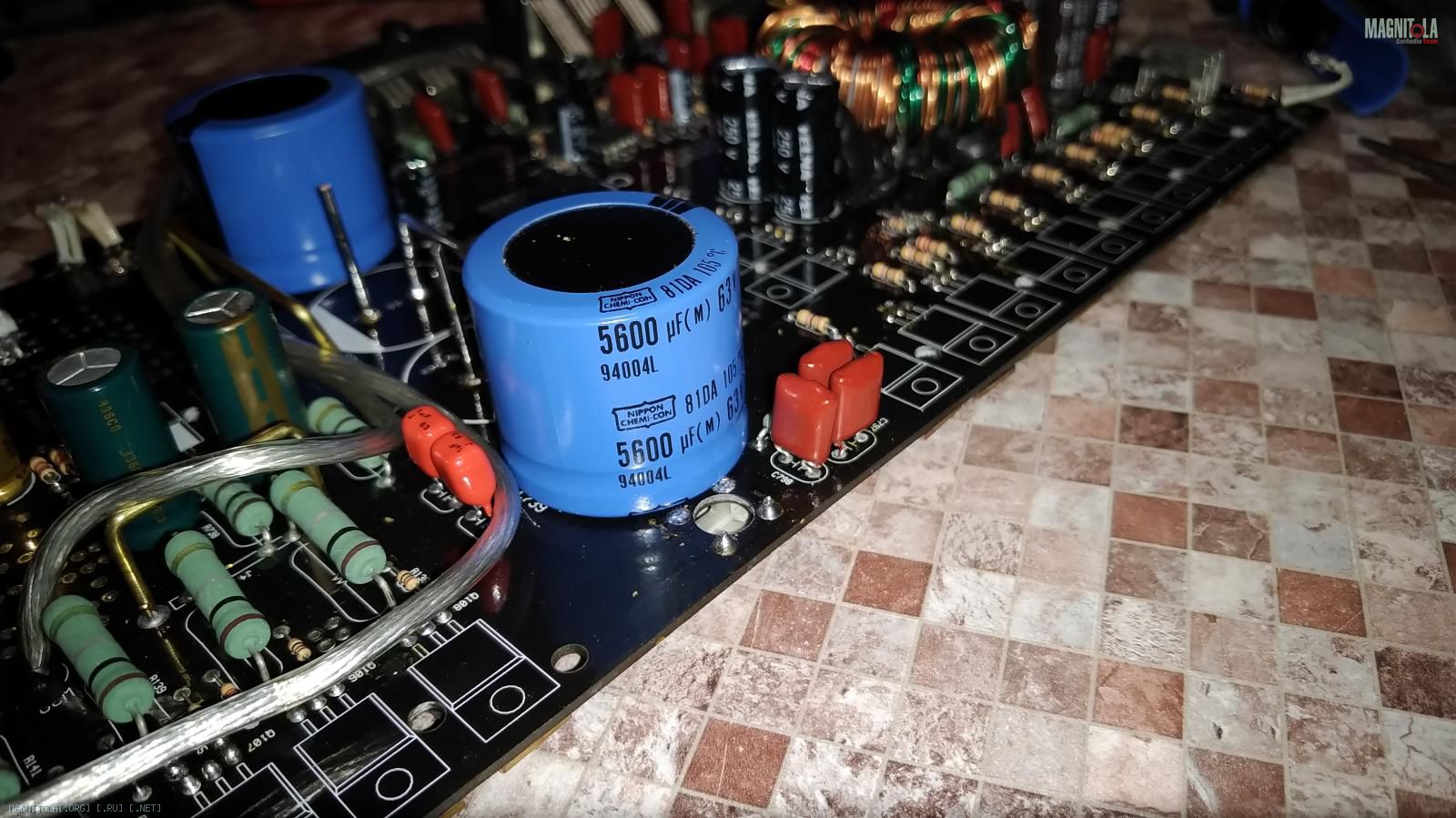

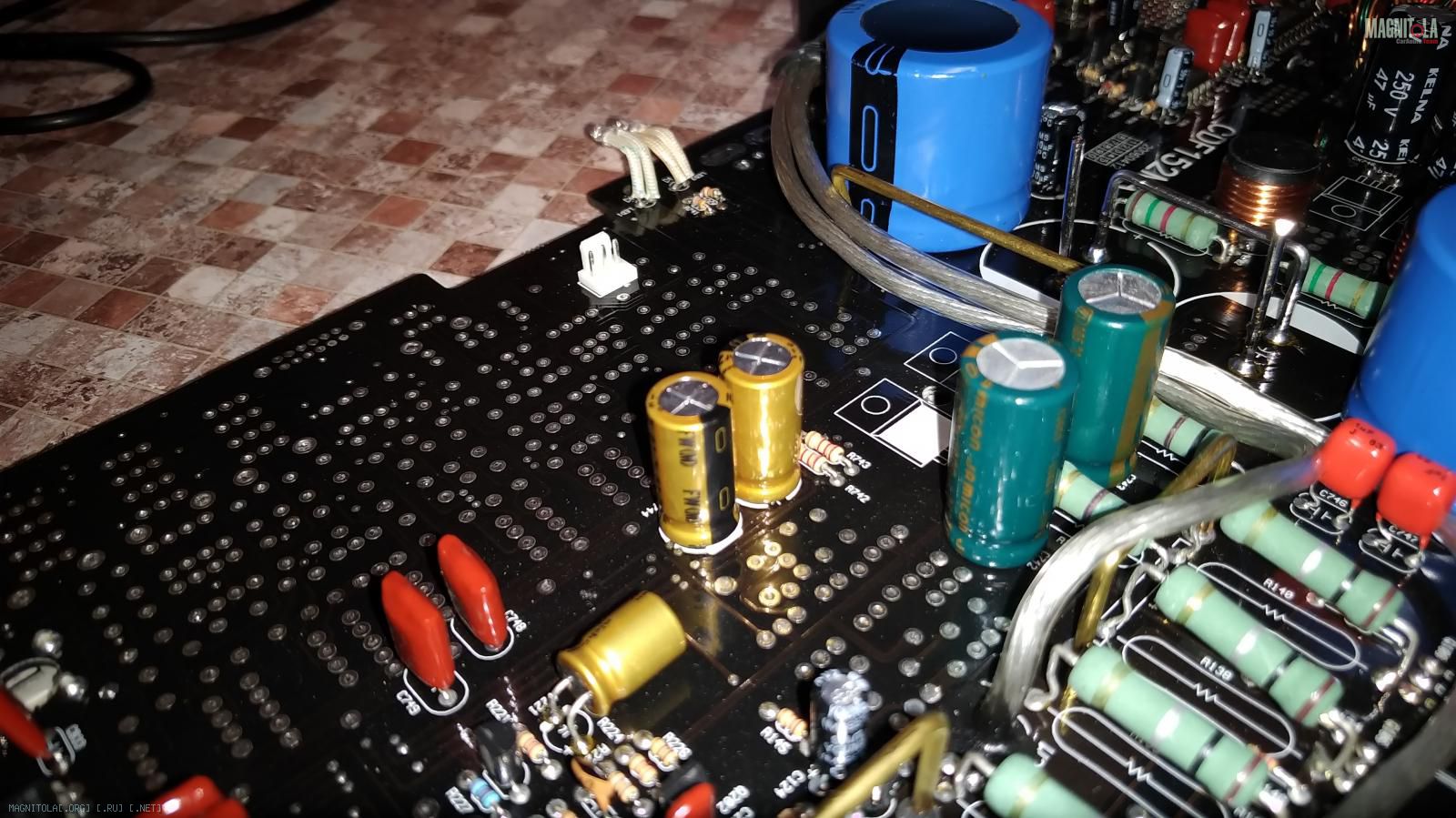

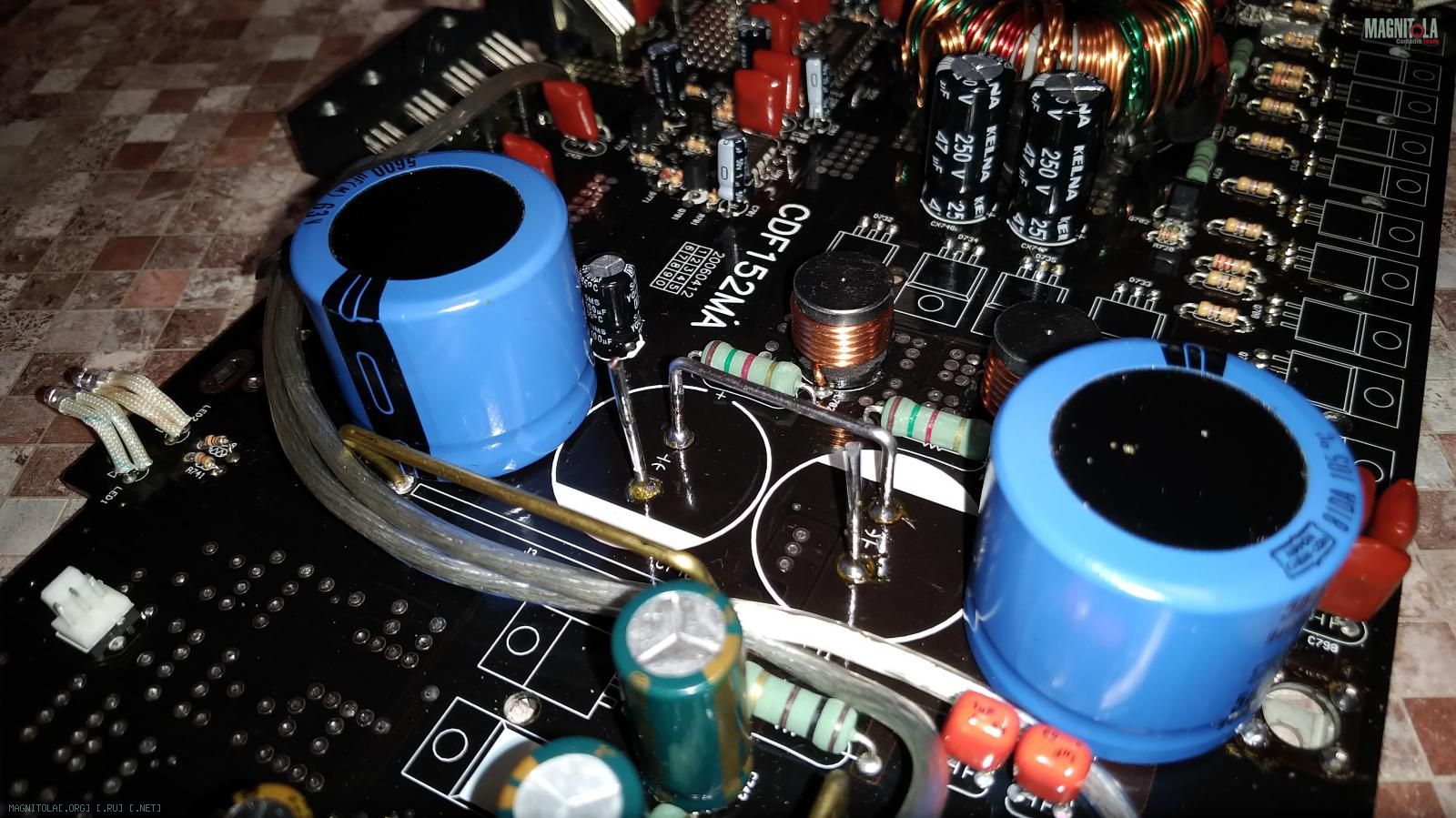

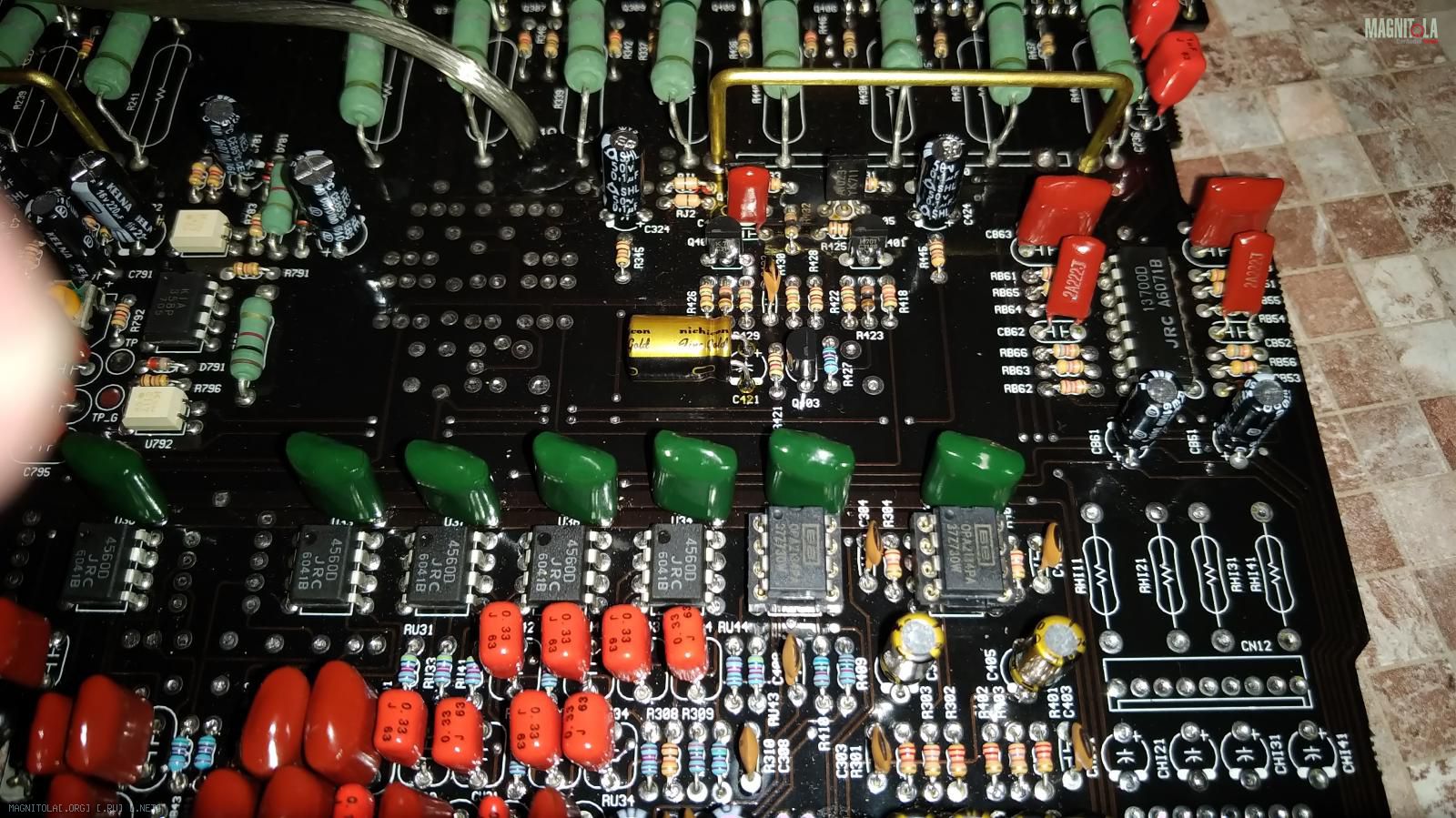

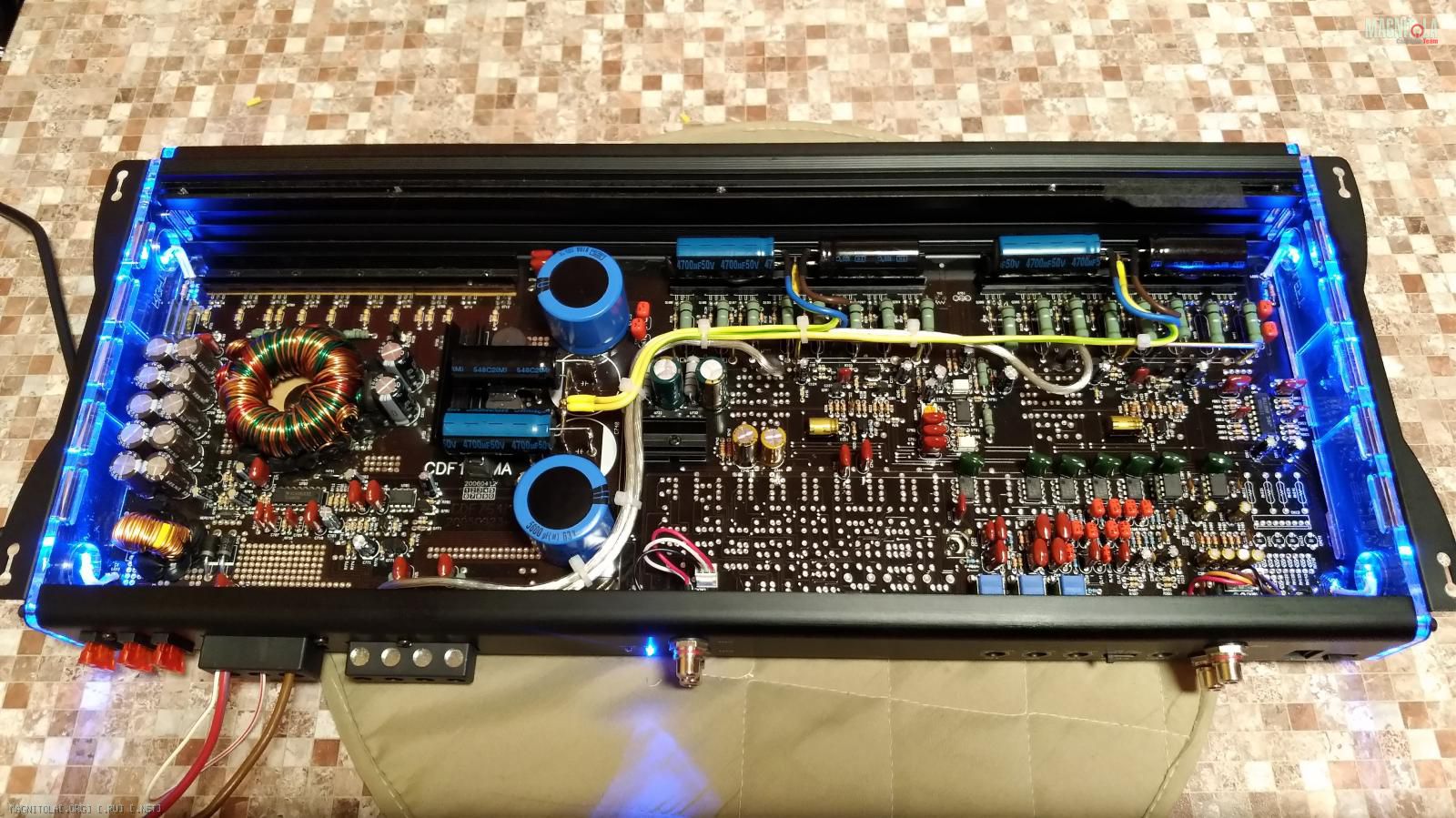

Несколько фото как это всё описанное может в итоге получаться :
Вложение 1221708Вложение 1221710Вложение 1221712Вложение 1221714Вложение 1221716Вложение 1221718Вложение 1221720Вложение 1221722Вложение 1221740Вложение 1221728Вложение 1221730Вложение 1221732Вложение 1221734Вложение 1221736Вложение 1221738
Вложение 1221726 Вложение 1221724 Вложение 1221744Вложение 1221746
Вложение 1221742Вложение 1221748
Надеюсь, что тема будет полезной владельцам Mystery MP 2.750.
Удачи Всем и здоровья!
Re: Для владельцев Mystery MP 2.750 !!!
Цитата:
Сообщение от
FFZ
Почему мы имеем такую ситуацию?
Возможно перепутали трансформаторы - поставили или из более мощной серии или предназначенный для БП со стабилизацией.
Re: Для владельцев Mystery MP 2.750 !!!
Цитата:
Сообщение от
Aleksey Возможно перепутали трансформаторы - поставили или из более мощной серии или предназначенный для БП со стабилизацией.
Ну да, если вдаваться в детали факта обнаруженного в девайсе, то и такое в принципе возможно.
Я намеренно не стал вдаваться и рассматривать все возможные предположения, а просто написал :
Цитата:
Сообщение от
FFZ Что это такое?
Почему мы имеем такую ситуацию?
Это во всех Mystery MP 2.750 или только в некоторых при сборке партии которых произошёл сбой/пересортица?
Я затрудняюсь ответить и дать этому оценку...
потому, что для конечного потребителя это уже не важно почему в его MP 2.750 имеется косяк производителя, почему произошёл сбой в конвейерной сборке платы связанный с пересортицей комплектующих, применённых в девайсе.
Свою задачу я видел в том, чтоб предупредить, что такая ситуация возможна и в других МР 2.750, т.к. при конвейерной сборке партии сложно представить единичную плату с пересортицей установленных комплектующих.
Хотя...., чего только в жизни не бывает :), может быть только один такой девайс производитель в партии специально делал ))), фетиш такой ))), типа как пельмень с сюрпризом ))), кому попадёт, тот и везунчик ))) ))) )))
Re: Для владельцев Mystery MP 2.750 !!!
Цитата:
Сообщение от
kaizen А какая цена нового если не секрет ? хотим б.у такой
А сможешь дать точную НА СЕГОДНЯ цену , допустим, пылесоса "Урал", того, из СССР, зелёного, с маскировкой под пуфик ? ? ?
И как связана цена на новый и б/у? ? ?
