Правильное увеличение емкости усилителя.

Спецы отзовитесь. Правильно ли я нарастил емкость? Собрал а потом призадумался :facepalm:
Полярность согласно платы соблюдена. Усил 2 канала.

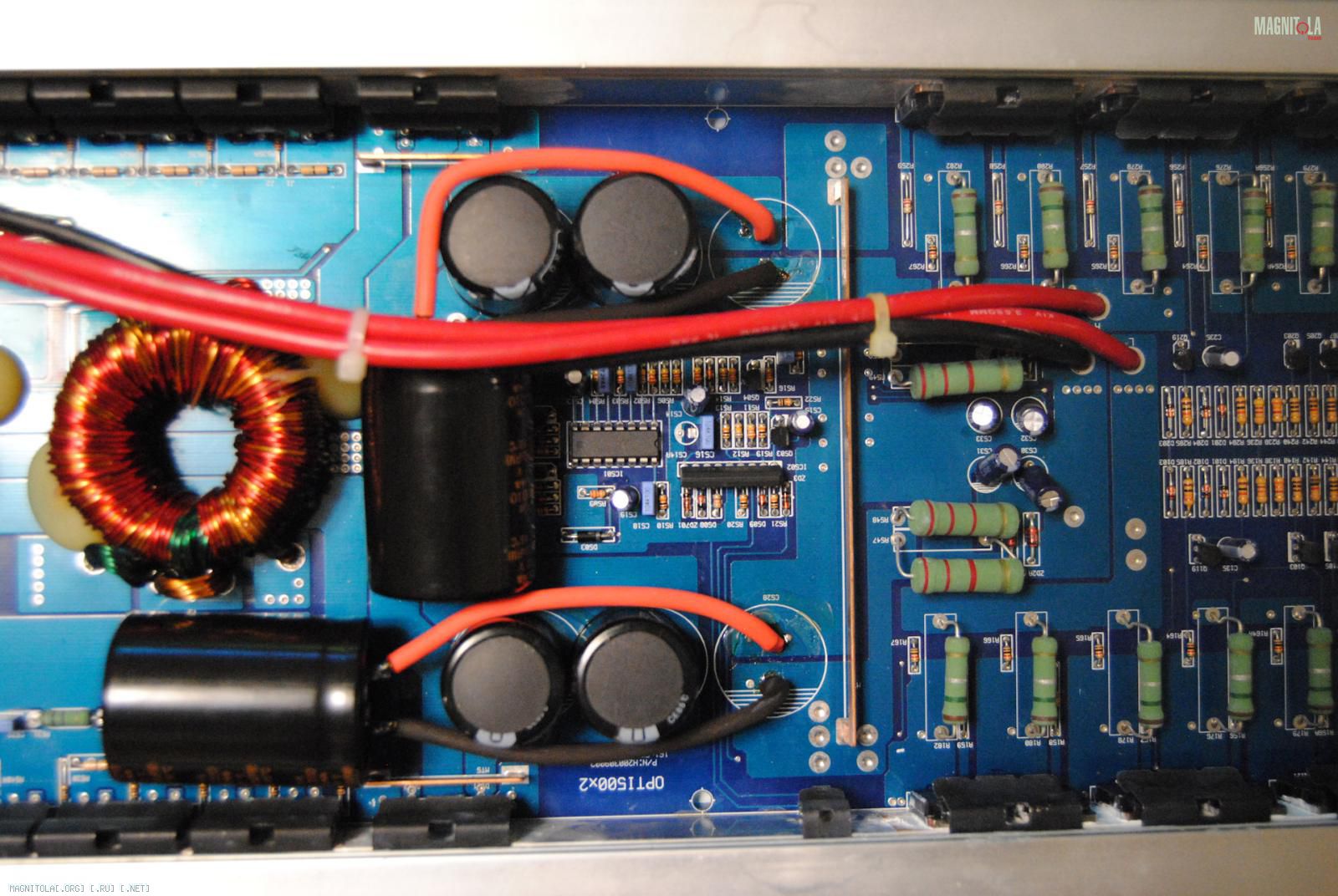

Вложение 1239662

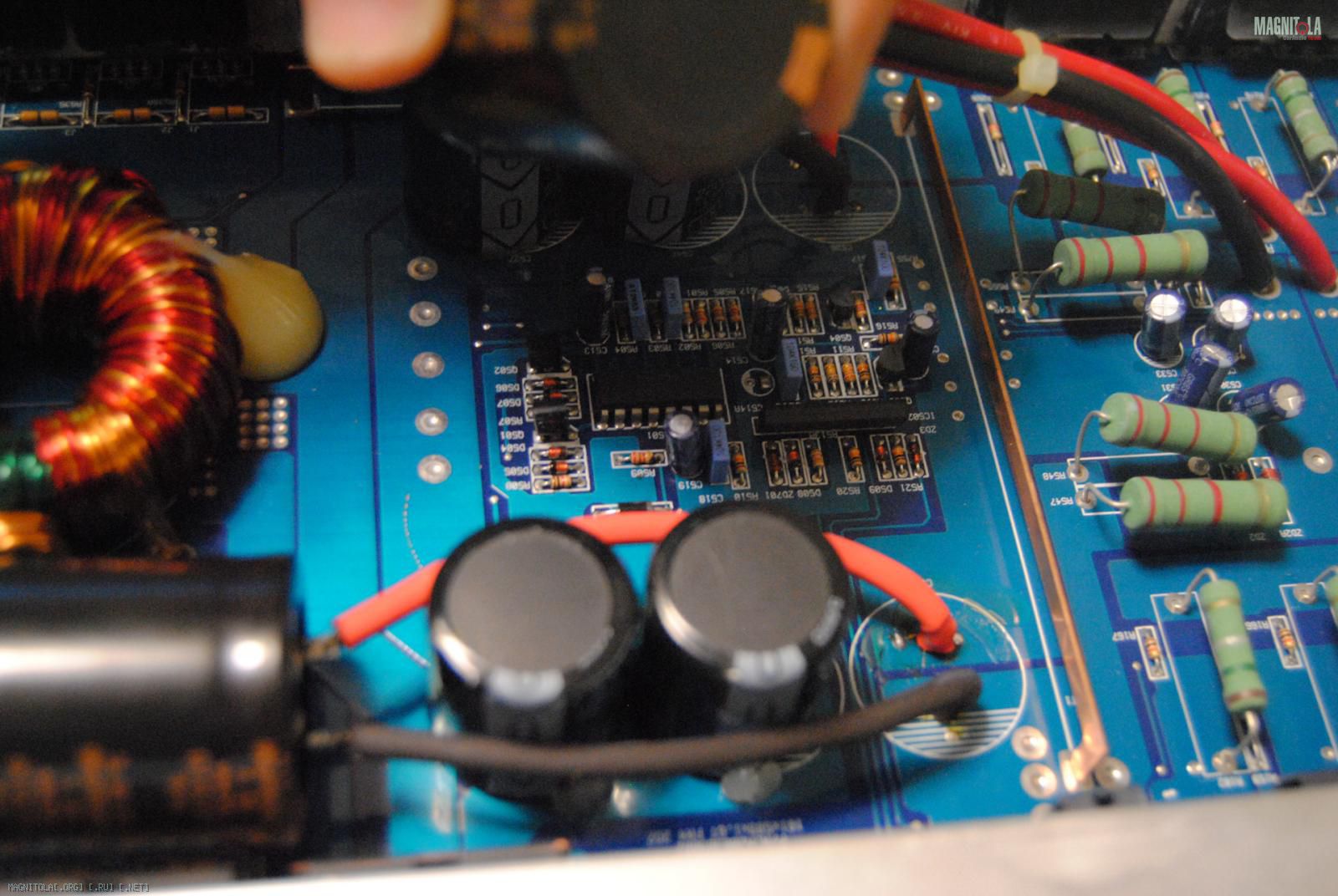

Вложение 1239664

Цитата:

---

Сообщение от Виктор 86

Спецы отзовитесь. Правильно ли я нарастил емкость? Собрал а потом призадумался :facepalm:
Полярность согласно платы соблюдена. Усил 2 канала.

---

Более правильно было бы оставить демонтированный конденсатор, а рядом с ним зачистить паяльную маску и припаять дополнительные емкости к ним, соблюдая полярность.
Благо размеры контактных дорожек позволяют это сделать. Тем более под "-" контакты есть штатные отверстия, рядом с общей шиной

Цитата:

---

Сообщение от Senya

Более правильно было бы оставить демонтированный конденсатор, а рядом с ним зачистить паяльную маску и припаять дополнительные емкости к ним, соблюдая полярность.
Благо размеры контактных дорожек позволяют это сделать. Тем более под "-" контакты есть штатные отверстия, рядом с общей шиной

---

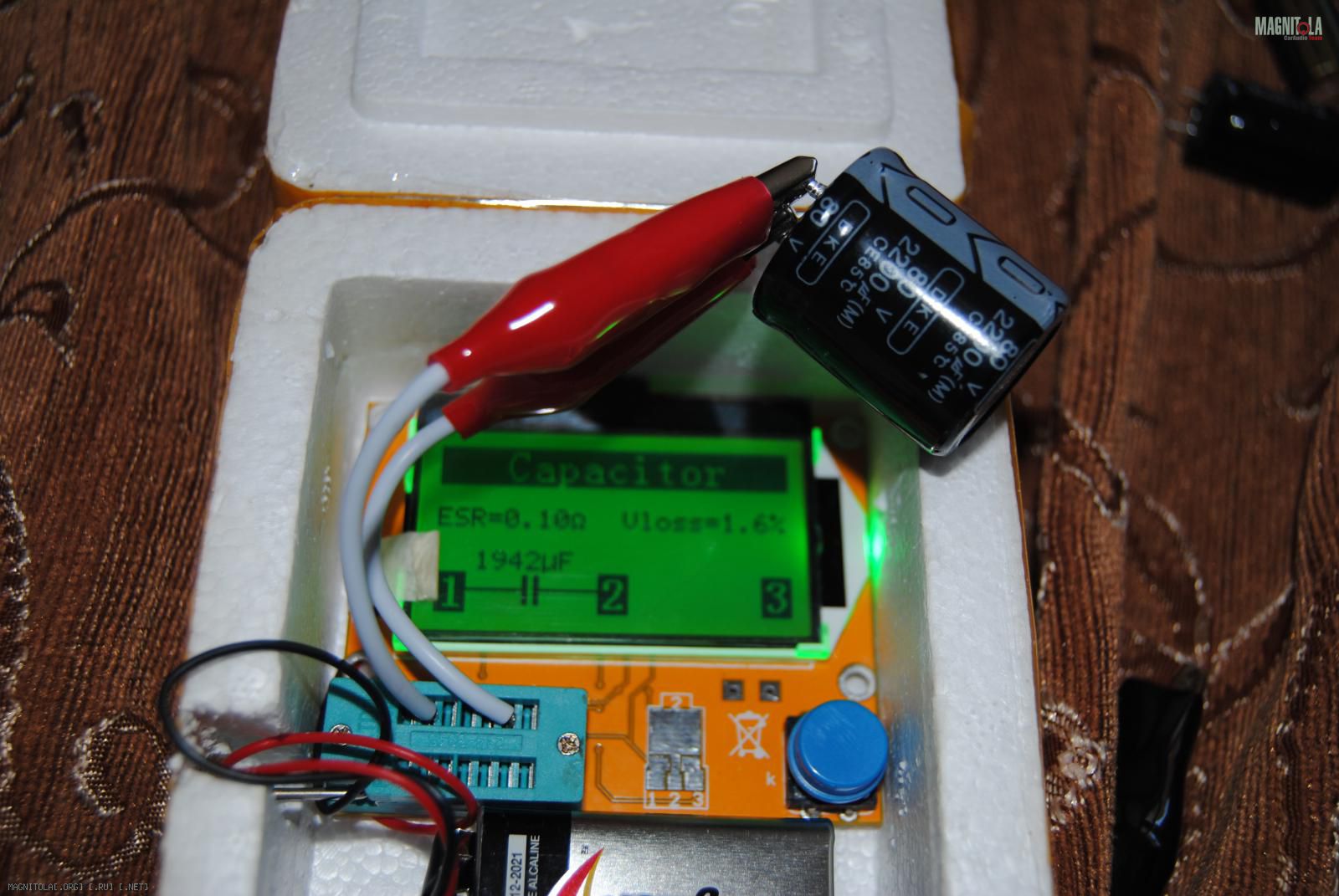

Замерил емкость старых конденсаторов, и наиболее просевшие выкинул.Боюсь что увеличил емкость одного плеча а другого уменьшил.
Вложение 1239670

Цитата:

---

Сообщение от Виктор 86

Боюсь что увеличил емкость одного плеча а другого уменьшил.

---

По фото тяжело понять. тестером по месту это проще и быстрее проверить, нежели по фото гадать

Интересное то что плюс одного конденсатора соединен с минусом другого нового конденсатора и т.д..

---------- Сообщение добавлено 24.08.2018 в 20:33 ----------

Есть же здесь МУЖИКИ которые одним глазом взглянут и скажут все норм. Или наоборот вот это ты на...евертил и рукой у головы покрутят :)

Цитата:

---

Сообщение от Виктор 86

Интересное то что плюс одного конденсатора соединен с минусом другого нового конденсатора и т.д..

---------- Сообщение добавлено 24.08.2018 в 20:33 ----------

Есть же здесь МУЖИКИ которые одним глазом взглянут и скажут все норм. Или наоборот вот это ты на...евертил и рукой у головы покрутят :)

---

Ничего интересного в этом нет. Питание двуполярное.
Есть грубо говоря +,0,-
На "положительном" плече конденсатор подключается минусовым контактом к 0, а плюсовым к +
На "отрицательном" - плюсовой контакт подключается к 0, а минусовой к -
Поэтому интересного/странного в этом нет ничего.
И тут в основном "дают удочку, а не рыбу"

Первое, что за конденсаторы поставили? не только емкость имеет значение...
Второе, зачем такие длинные выводы??? при такой длине смысл от увеличения емкости прилично теряется.
Поменяй кондеры местами, что бы выводы были максимально короткими.

Цитата:

---

Сообщение от Lexx69

Первое, что за конденсаторы поставили? не только емкость имеет значение...
Второе, зачем такие длинные выводы??? при такой длине смысл от увеличения емкости прилично теряется.
Поменяй кондеры местами, что бы выводы были максимально короткими.

---

Вложение 1239700
Ок буду опять разбирать (не знай выдержат скобы этого)
Если поменяю местами будет правильно?

Вот еще в первичке увеличил емкость. Поставил JAMICON WL 3300. Были установлены 2200.
Вложение 1239702

А вот клеммы силовые так и не нашелапстену
