Линейники из штатной башки( подскажите )
Добрый день, делаю лёгкую модернизацию музыки жене в авто( nissan note ). Зашумил двери, воткнул колонки,, усилок под все это дело, но проблема в том, что в штатной голове нет РСА выходов.
Преобразователи использовать нет желания, как и пока менять голову, стоит MM113D-W, если не ошибаюсь Кларион.
Паять умею, но по электронике туговат. Думал на схеме будет подписано - где фронт лево- право, а фиг вам.
Если есть знающие люди, подскажите, обведите куда паяться, нужен только сигнал со фронта( тыл не нужен) и до штатного усилителя, чтобы не искажал звук. Буду просто мега благодарен!!!!
Маркировка штатного усилка- LV47011
Вложение 1245790
Вложение 1245792
Re: Линейники из штатной башки( подскажите )
Фотки почему то в ухудшенном качестве, если кто в состоянии помочь, напишите пожалуйста электронку, я вышлю фотки в хорошем качестве, где все видно.
Ещё раз большое спасибо!!!
Re: Линейники из штатной башки( подскажите )
Цитата:
Сообщение от
Kyziandra
Фотки почему то в ухудшенном качестве, если кто в состоянии помочь, напишите пожалуйста электронку, я вышлю фотки в хорошем качестве, где все видно.
Ещё раз большое спасибо!!!
подключайся по высокому уровню ( через преобразователи...если усилитель древний),выходы линейные внутри ГУ не рассчитаны на подключение длинных кабелей, а почти все нормальные усилители могут работать и с высокоуровневым сигналом....
Re: Линейники из штатной башки( подскажите )
Re: Линейники из штатной башки( подскажите )
Цитата:
Сообщение от
romanov
подключайся по высокому уровню ( через преобразователи...если усилитель древний),выходы линейные внутри ГУ не рассчитаны на подключение длинных кабелей, а почти все нормальные усилители могут работать и с высокоуровневым сигналом....
Усилитель древний- Calcell 100.4
Сколько про преобразователи не читаю, так почти все пишут, что после выпайки РСА звук куда чище и лучше, по этому и решил заморочится
Re: Линейники из штатной башки( подскажите )
Выпайка линейников-это уже не для тех, кто
Цитата:
Сообщение от
Kyziandra
. . . воткнул колонки . . .
Прекрасно подойдёт и преобразователь в виде резистивного делителя (3 сопротивления на канал). . .
Re: Линейники из штатной башки( подскажите )
Товарищи,ну вот не хочу ставить преобразователь и всё. Пускай в качестве эксперимента, но хочу выпаять линейники.
Сможет кто ткнуть носом( обвести на фотке и подписать, как для ребенка) и показать, где взять сигнал с фронта? Фотки хорошего качества отправлю на почту. С меня в качестве символического презента- пара соток на телефон или карту
Re: Линейники из штатной башки( подскажите )
Цитата:
Сообщение от
Kyziandra
Сможет кто ткнуть носом( обвести на фотке и подписать, как для ребенка) и показать, где взять сигнал с фронта?
ссылку на тему посмотрели??? похоже нет...
нет у вас линейных выходов... надо делать... а это не три проводка припаять.
Вложений: 1
Re: Линейники из штатной башки( подскажите )
Вложение 1245840
В самом деле, забей! Собери две правых схемки и поставь.
Не нужно лезть в гу, "ради интереса". Ты почитал по линейникам основную тему? Понял, что кроме выпайки, скорее всего понадобится дополнительный усилитель-корректор?
Осилишь? Сомневаюсь. А вот голову запороть-тут, уверен, у тебя запросто получится. Возможно и необратимо(за вменяемые деньги). . .
Re: Линейники из штатной башки( подскажите )
Цитата:
Сообщение от
Kyziandra
Товарищи,ну вот не хочу ставить преобразователь и всё. Пускай в качестве эксперимента, но хочу выпаять линейники.
Сможет кто ткнуть носом( обвести на фотке и подписать, как для ребенка) и показать, где взять сигнал с фронта? Фотки хорошего качества отправлю на почту. С меня в качестве символического презента- пара соток на телефон или карту
у тебя там проблемма есть- большая микросема которая прижата к корпусу для отвода тепла и есть тот оконечник ГУ на кот подается сигнал "линейников," но перед ней стоит вплотную какая-то субплата, кот. тоже что-то делает..., надо найти название этого оконечника( какой TDAxxxx скорее всего и по pdf-файлу из инета найти входы, затем подпаяться, включить... и загрустить по поводу зря потраченного времени. ставь делитель симметричный из трех резисторов (напр 150-47-150 ом и еще может понадобится конденсатор 2.2мкф последовательно с каждым входом усилителя )и пробуй.
пы сы 2.2мкф это при входном сопротивлении уся 10 ком.
Вложений: 3
Re: Линейники из штатной башки( подскажите )
Цитата:
Сообщение от
Lexx69
ссылку на тему посмотрели??? похоже нет...
нет у вас линейных выходов... надо делать... а это не три проводка припаять.
Не могу с вами спорить, так как я дилетант.

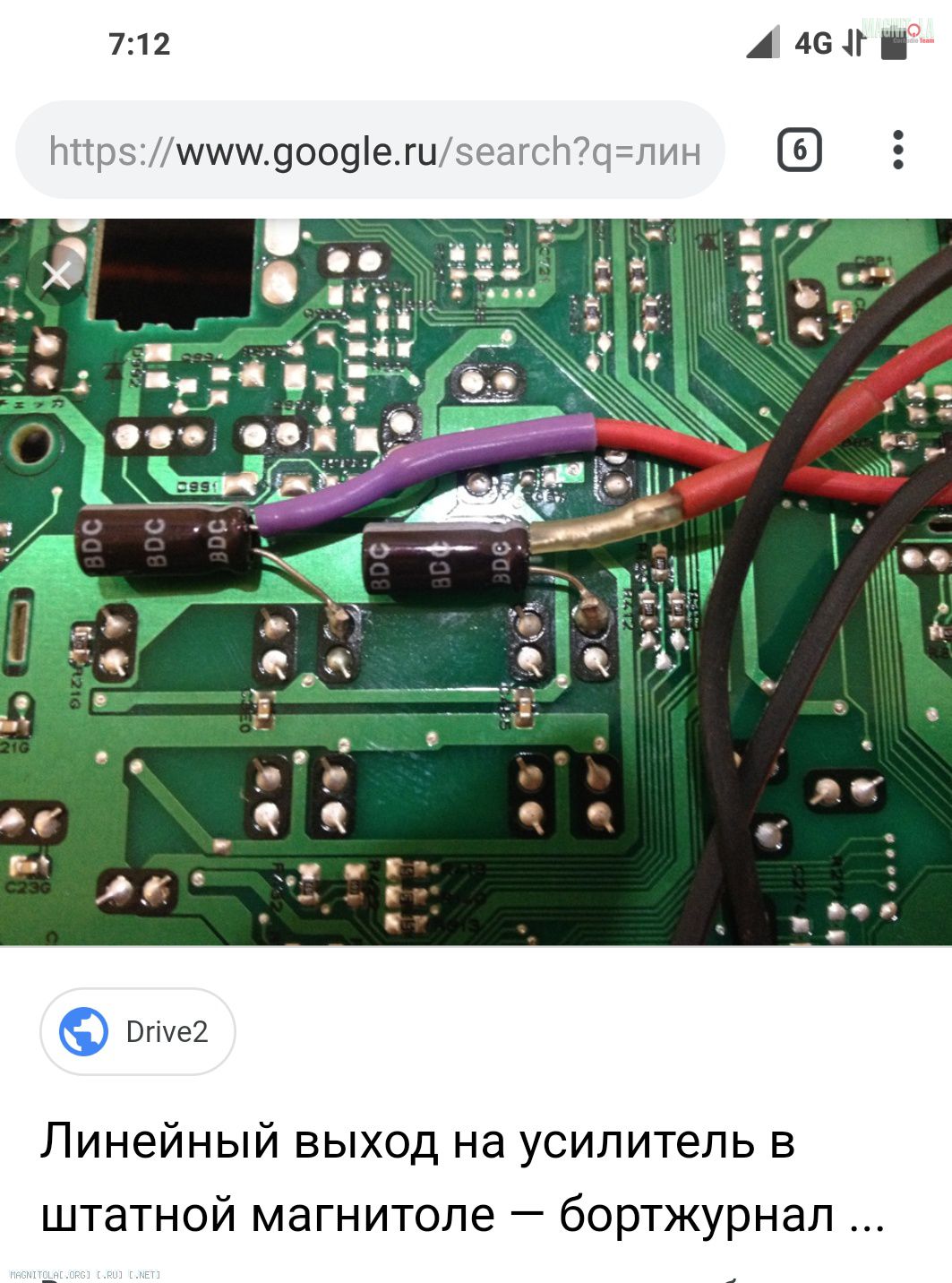

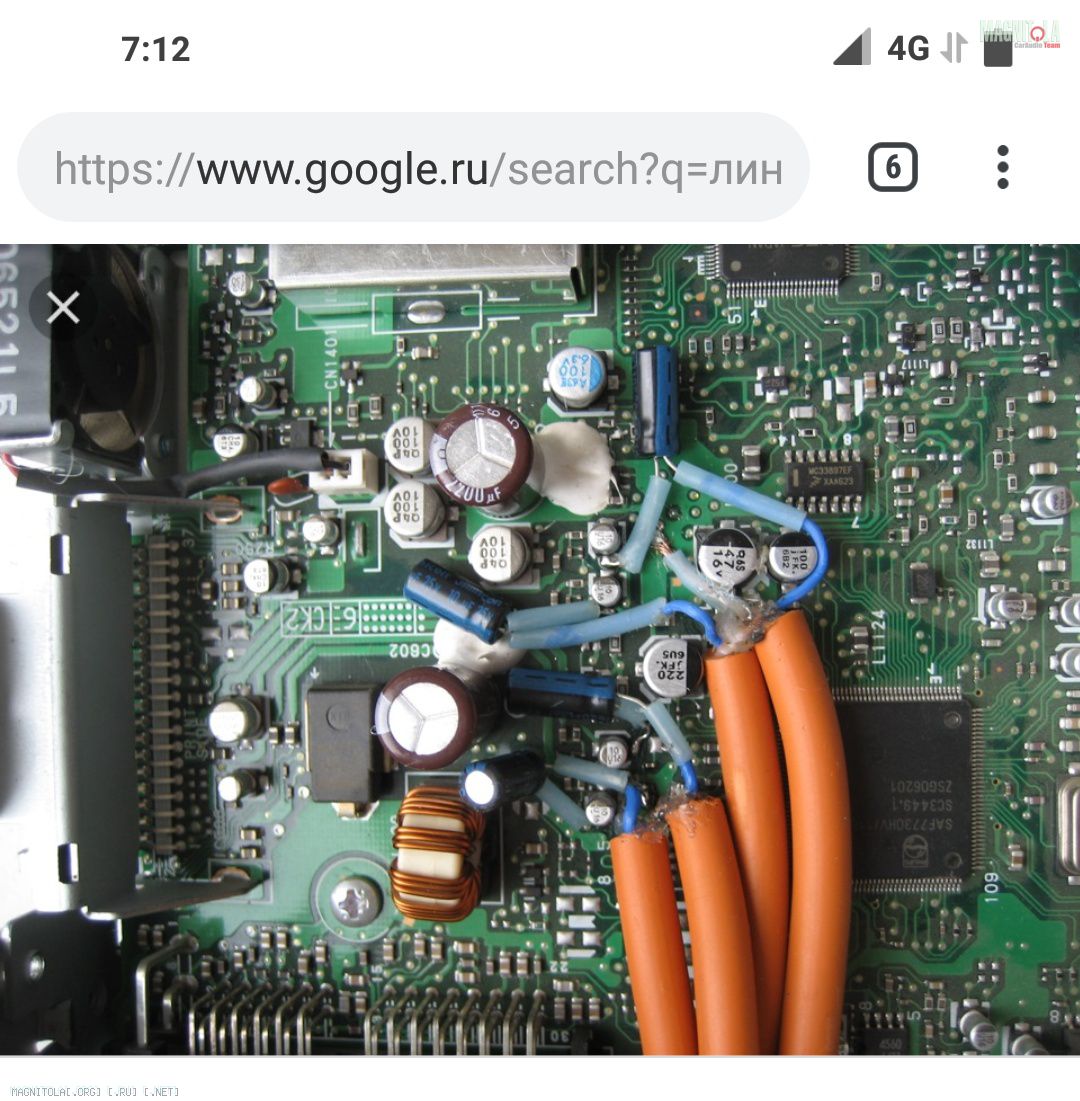

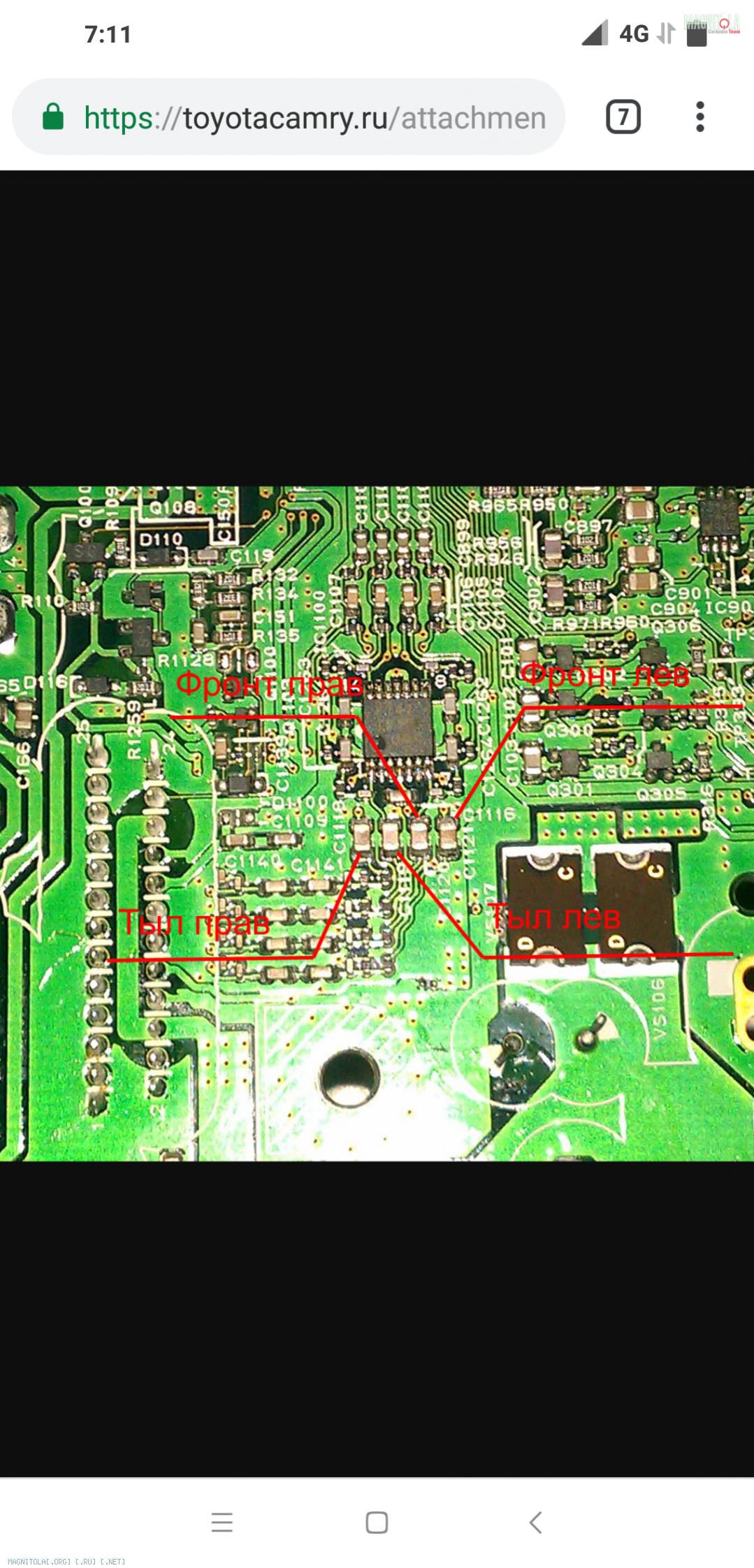

Просто вбив в Яндексе- выпайка РСА со штатного магнитофона, при прочтении мануала, там все очень просто и ка раз 3 проводка припаять ... 2 сигнальных( фронт лево- право) и масса. Ну + конденсатор на 10 микрофарат. Единственное отличие, что в тех мануалах у людей уже подписано куда паяться.
Или у меня координально другая плата и никак нельзя припаяться, как на примерах ниже...
Вложение 1245918
Вложение 1245920
Вложение 1245922
Re: Линейники из штатной башки( подскажите )
Прочитал тему, про выпайку РСА...
И там действительно все сложно( для меня).
То есть, лучше взять более-менее сносный преобразователь и не парить голову? И звук по итогу будет не хуже, чем простая выпайка РСА, что на фото выше?
Re: Линейники из штатной башки( подскажите )
Цитата:
Сообщение от
Kyziandra
Прочитал тему, про выпайку РСА...
И там действительно все сложно( для меня).
То есть, лучше взять более-менее сносный преобразователь и не парить голову? И звук по итогу будет не хуже, чем простая выпайка РСА, что на фото выше?
даже лучше ибо оконечный каскад гу будет работать в режиме х.х.(холостого хода) а это близко к режиму класса "А" .
Re: Линейники из штатной башки( подскажите )
Дело в том, что при такой примитивной реализации сигнал по размаху довольно мал... придется накручивать гейн... и ловить наводки... А оно вам надо?
Re: Линейники из штатной башки( подскажите )
Цитата:
Сообщение от
Lexx69
Дело в том, что при такой примитивной реализации сигнал по размаху довольно мал... придется накручивать гейн... и ловить наводки... А оно вам надо?
ну 150-47-150ом почти в 7 раз и многовато делится будет но кто мешает поставить 100-75-100ом, только конднесаторы по 2.2 мкф последовательно в каждый провод rca-шный надо,(все же на выходах ГУ половина питания сидит ...(обычно)
Re: Линейники из штатной башки( подскажите )
Цитата:
Сообщение от
romanov
ну 150-47-150ом почти в 7 раз и многовато делится будет но кто мешает поставить 100-75-100ом, только конднесаторы по 2.2 мкф последовательно в каждый провод rca-шный надо,(все же на выходах ГУ половина питания сидит ...(обычно)
Так Алексей про три проводка говорит, по всей видимости, а не про делитель. Номинал резисторов уменьшать скорее всего не стоит, поскольку указанные Анатолием Ивановичем 1кОм-100Ом-1кОм , прекрасно работают, проверял неоднократно!
Re: Линейники из штатной башки( подскажите )
Цитата:
Сообщение от
chu0037
Так Алексей про три проводка говорит, по всей видимости, а не про делитель. Номинал резисторов уменьшать скорее всего не стоит, поскольку указанные Анатолием Ивановичем 1кОм-100Ом-1кОм , прекрасно работают, проверял неоднократно!
меньше ом-меньше выходное сопротивление источника сигнала -это если ставить делитель на стороне ГУ( будет лучше работать на емкость кабеля), но ставить делитель лучше около входов усилителя, тогда на кабель будет работать выходное сопротивление усилителя ГУ, а оно оч. малое. но делить 1 к 20- это очень много надо подбирать ...где то 4-6 раз...
