Приветствую, по сабжу - имеется усилитель prology ca 200 с подключенным сабом. Проблема - после одной веселой поездки с выкручиванием звука на максимум на головном устройстве саб перестал играть, лишь издает негромкие хлопки с периодичностью с 2-3 секунды (с подключенными межблоками и без), сам усилок в этот момент сидит в защите (горит соответствующий красный индикатор). + на усилке стабильный 12.7, на REM 11.5 (заглушенный двиг.). Собсна вопрос - куда копать?
В ремонт или на помойку копать надо.
Саб (сам динамик) не в коротком? Обмотка не слетела? Если нет: На провода + и GND (колодка питания усилителя) лампочку накинуть (не менее 21W). Если горит (ярко, как положено), то перед тем как выкинуть усилитель (а лучше отдать в ремонт) "прозвонить" выходные транзисторы.
Сопротивление саба, при подключении щупов к контактам - 4.2 Ом(обмотка целая). При подключении одного щупа к контакту саба, а второго на корпус динамика(металл) сопротивление на тестере единица(обмотка на корпус не замыкает). При подаче на усилитель питания(+,rem,-)слышится и ощущается(пальцами) звуки тиканья (как будто какое то реле внутри включается каждую секунду). По поводу лампочки, была только диодная автомобильная, при подключении оной к + и GND она горит и со временем гаснет. Можно поподробнее насчет прозвонки выходных транзисторов?(и где они на фото?)
Вложение 1274897
А должна гореть постоянно, светодиодной мало (ток и них никакой). Прежде чем лезть в усилитель нужно убедиться что напряжение не провисает под нагрузкой.Цитата:
к + и GND она горит и со временем гаснет
аа, я то лампу подключал без подключенного питания(я так понимаю она горела от заряженных конденсаторов в усилке). А как я его под нагрузкой проверю? он же в защите, музыку не проигрывает. И зачем мне лампочка, если я через вольт-амперметр даю питание(напряжение источника питания 13.4V, при подключении 13.3V и 0.01А), как видно никакой просадки нет
---------- Сообщение добавлено 14.04.2019 в 20:01 ----------
На одной стороне 2 транзистора звонятся во всех направлениях(скорее всего мертвые), на другой стороне 2 транзистора звонятся только в некоторых направлениях(насколько знаю звониться они вообще не должны, значит тоже мертвые?)
С такими познаниями потратите только время и деньги... или мастеру или на помойку...Цитата:
Сообщение от camperka
Уважаемый, большое спасибо за столь развернутый ответ. Хотелось бы все таки услышать что-то дельное по сабжу. Я все таки на ветке диагностика и ремонт, поэтому прошу совета в диагностике. Отнести к мастеру, а тем более на помойку много ума не надо.Цитата:
Сообщение от Lexx69
Насчет выходных транзисторов: углубившись в матчасть, выяснил что не рабочие 2 транзистора на одной стороне, при выпаивании оных и подключении усилка горит зеленый индикатор(все в норме). Вопрос - возможно ли, что при впаивании новых транзисторов вдруг выяснится что у них пострадала обвязка?
Кроме вас это ни кто не выяснит... это же не клуб экстрасенсов, мультиметр в руки и проверять.. или изучать методику ремонта УМЗЧ...Цитата:
Сообщение от camperka
Хотя, как правило, остальное живо...
---------- Сообщение добавлено 16.04.2019 в 14:55 ----------
А ответ развернутый.. так как своей фразой вы показали отсутствие даже базовых знаний в этой области.Цитата:
Сообщение от camperka
Цитата:
Сообщение от camperka
Будем наверстывать. Надеюсь с вашей помощью.Цитата:
Сообщение от Lexx69

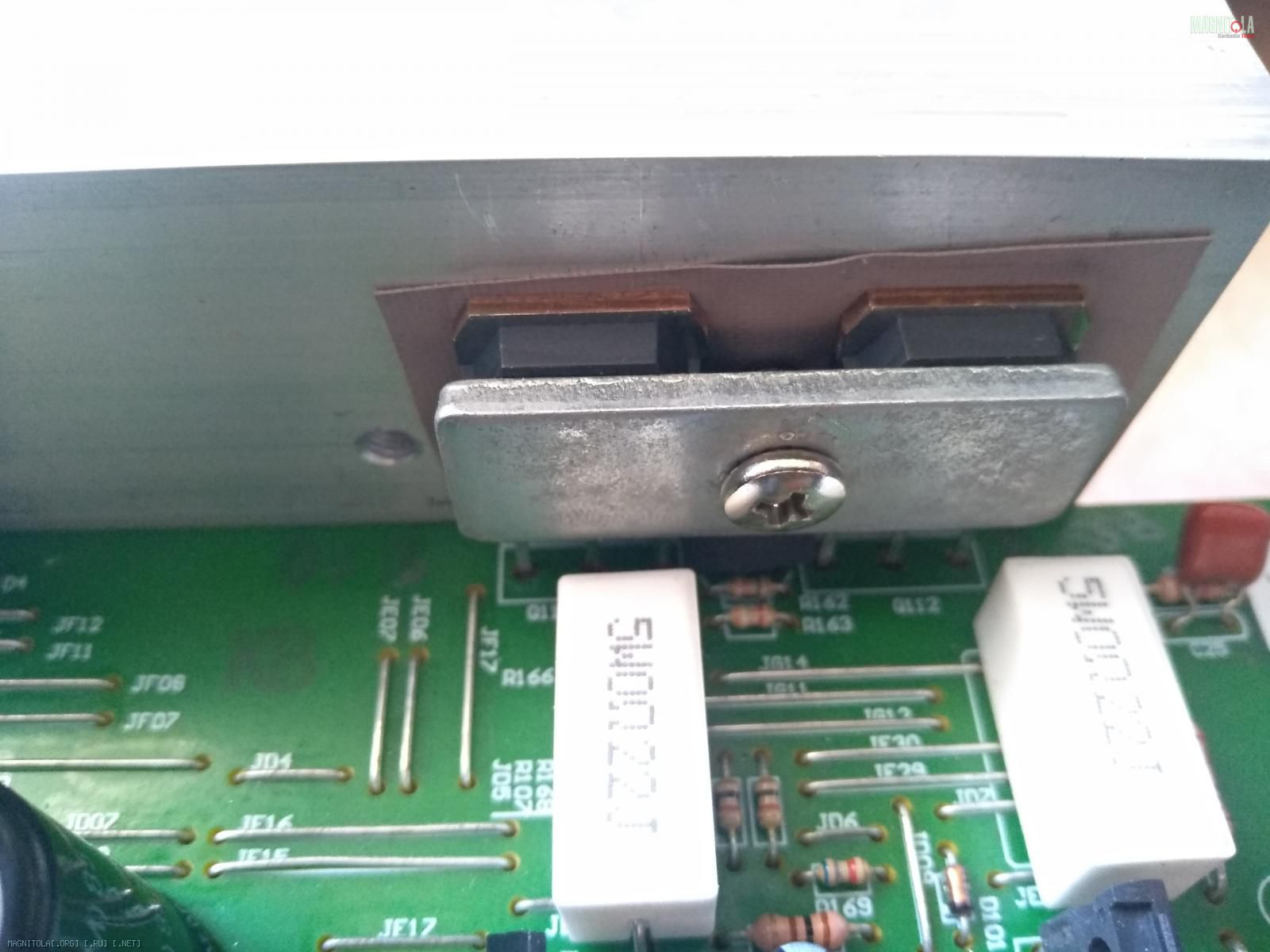

Транзисторы заменены, усилок ожил. Еше вопрос стоит ли заменить эту прокладку (терморезинка?)Вложение 1275637
на термопасту?
вообще-то, термосопротивление перехода решения слюда+термопаста выше чем этой изолирующей термопрокладки :)Цитата:
Сообщение от camperka
Только не забыть, что терморезинка еще и изолятор для транзисторов.... поэтому еще и слюдяная прокладка обязательна, как указано выше... а не только термопаста.Цитата:
Сообщение от camperka
После 1 обкатки радиаторы перегрелись(нельзя дотронуться) и зеленая лампа чередовалась с красной(при включении красной нч динамик выгибался наружу) какое то время, потом нормализовалось(горит зеленая)
Подозреваю, что зеленый светодиод только и остался гореть сам по себе...Цитата:
Сообщение от camperka
А вот с этим уже следует быть поосторожнее, а то и без мидвуфера!!!Цитата:
Сообщение от camperka
Выпучивание или втягивание диффузоров, красная лампа, всё это признаки появления постоянного напряжения на выходах усилителя...
