Ищу схему, и неполадку усилителя LA-8004
Доброго времени суток.
Есть 4х канальный усилитель, Lightning Audio LA-8004
С 2015 работал в режиме фронт + Саб мостом.
Тут решил переключить фронт двумя мостами.
И тут проявился неконтакт: пропадает звук, затухание похоже на работу от конденсаторов (т.е. плавное затухание). Перестают работать оба моста. (Вентилятор охлаждения крутится, индикатор включения - горит
Если тронуть плату - работа восстанавливается, на какое-то время.
На плате пока что проблем не обнаружил.
В обычном поканальном режиме работает нормально, без дефектов.
Очень нужна схема и идеи.
Заранее всем спасибо.
Re: Ищу схему, и неполадку усилителя LA-8004

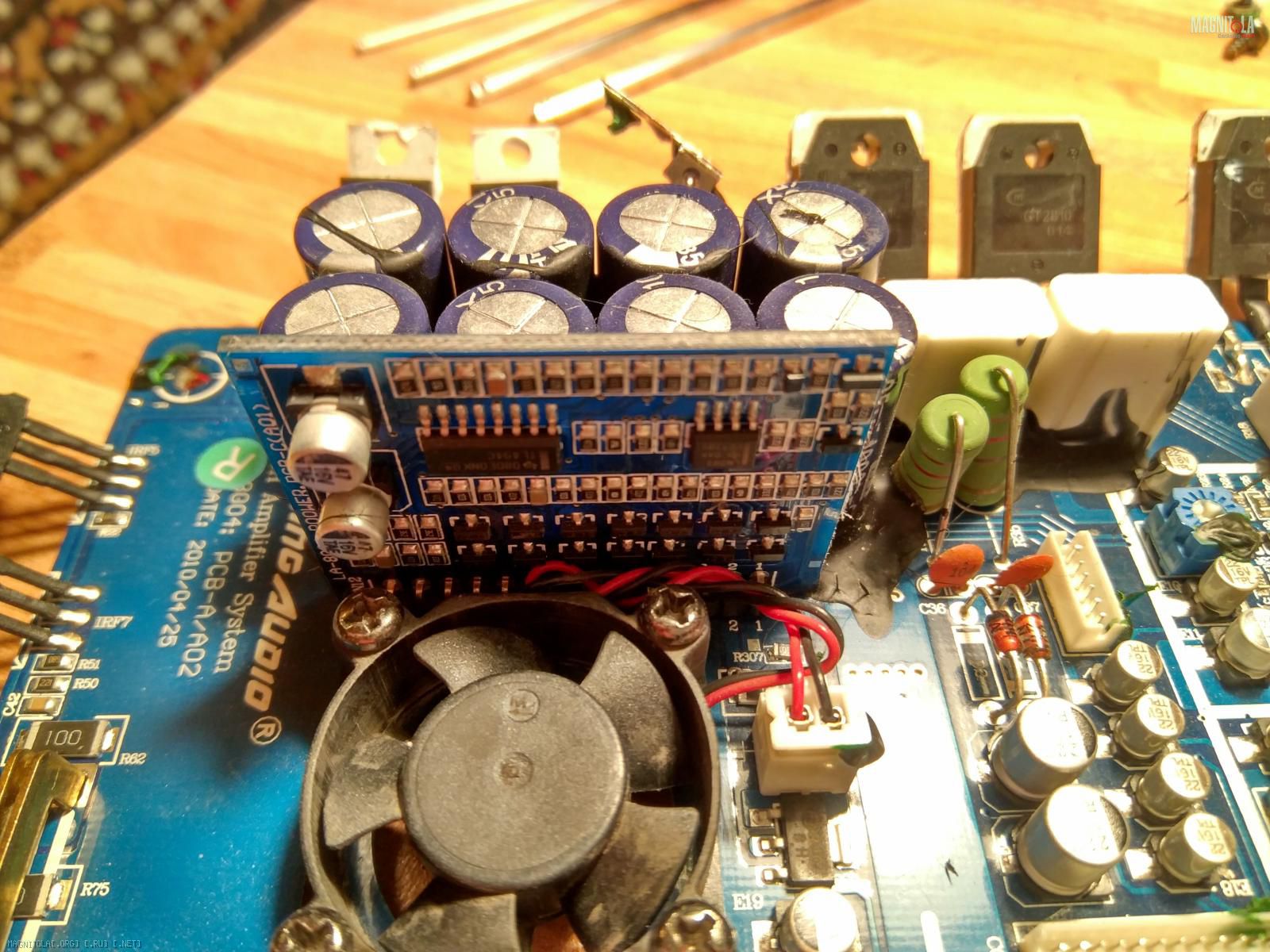

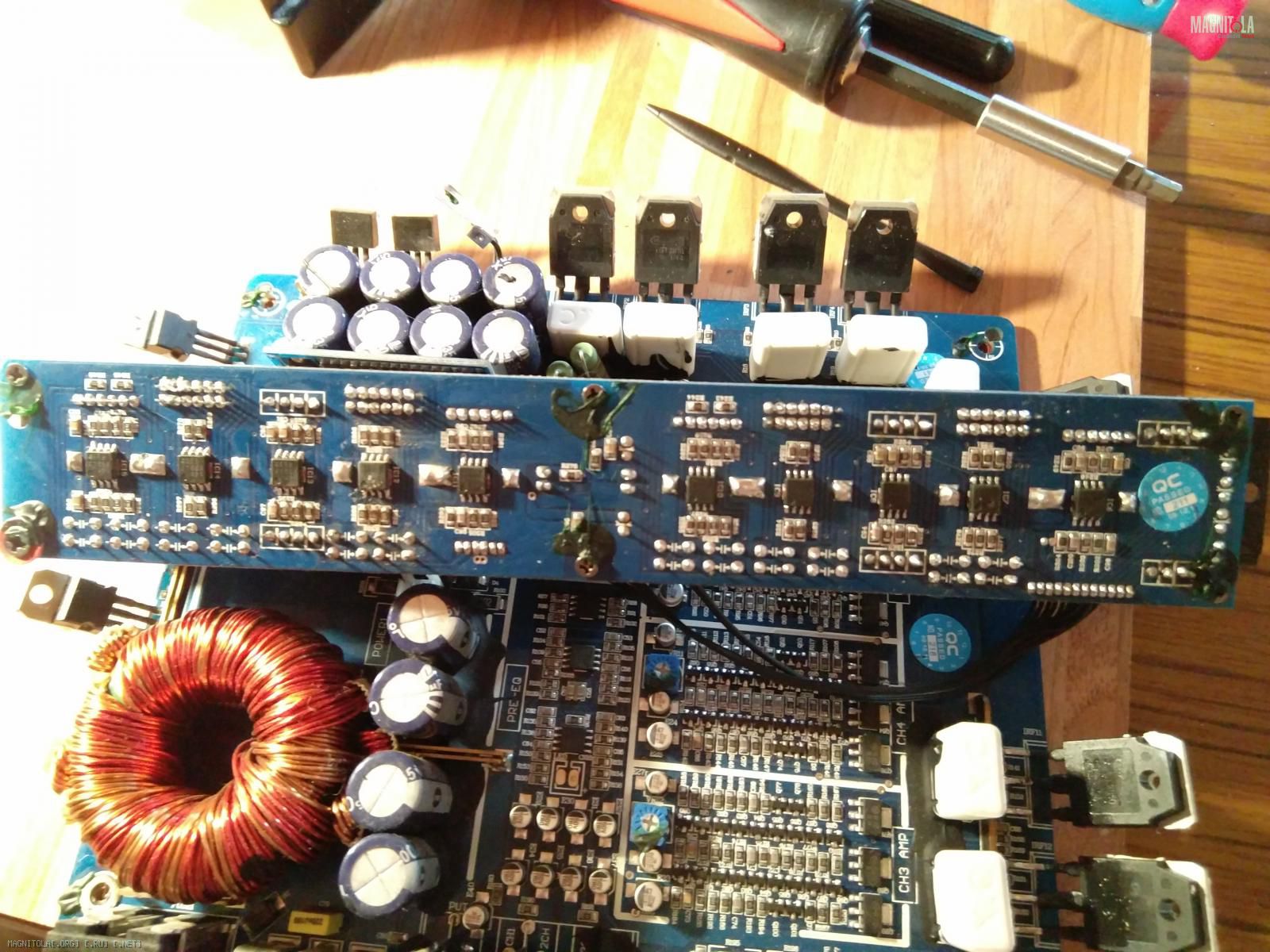

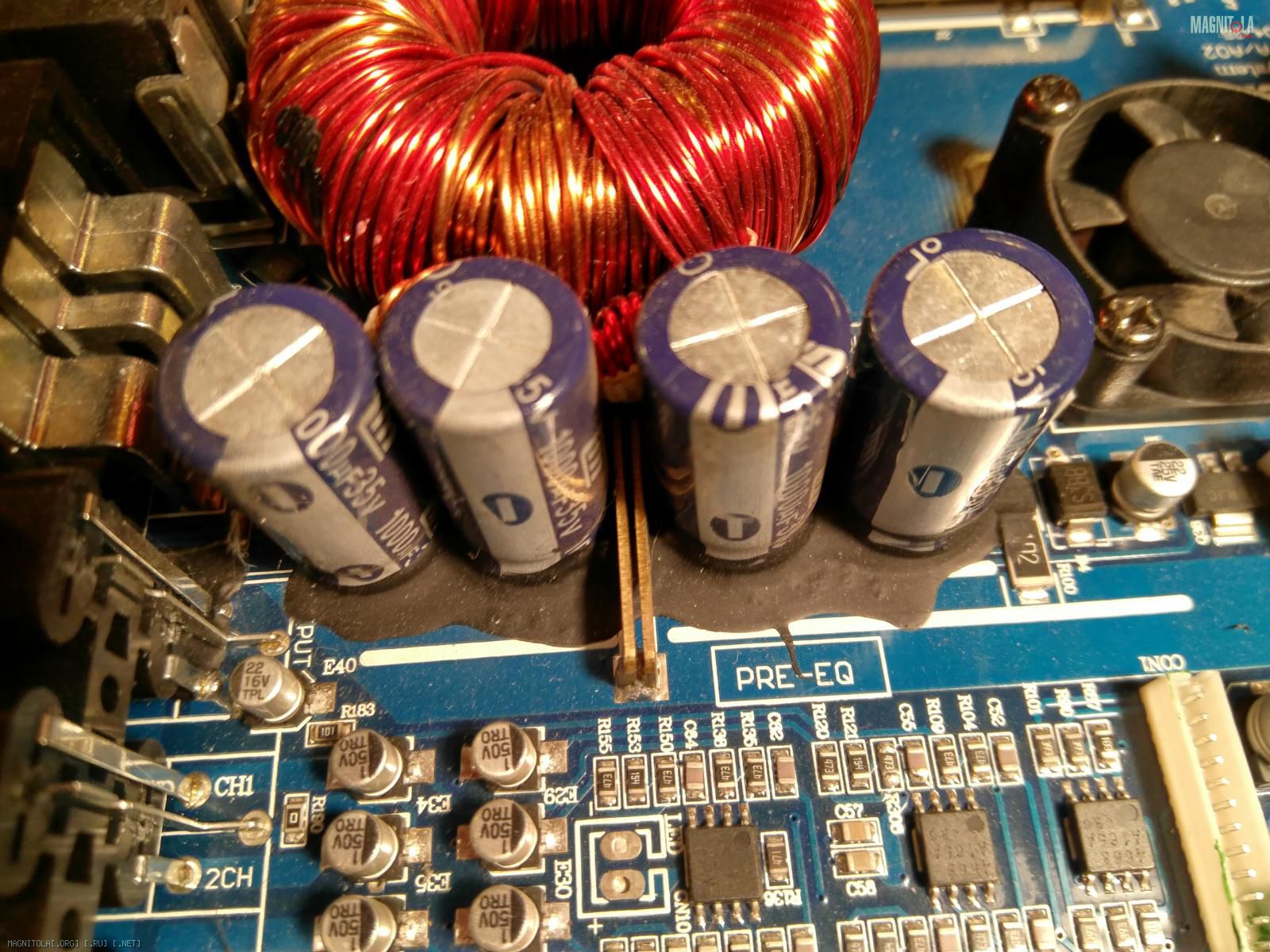

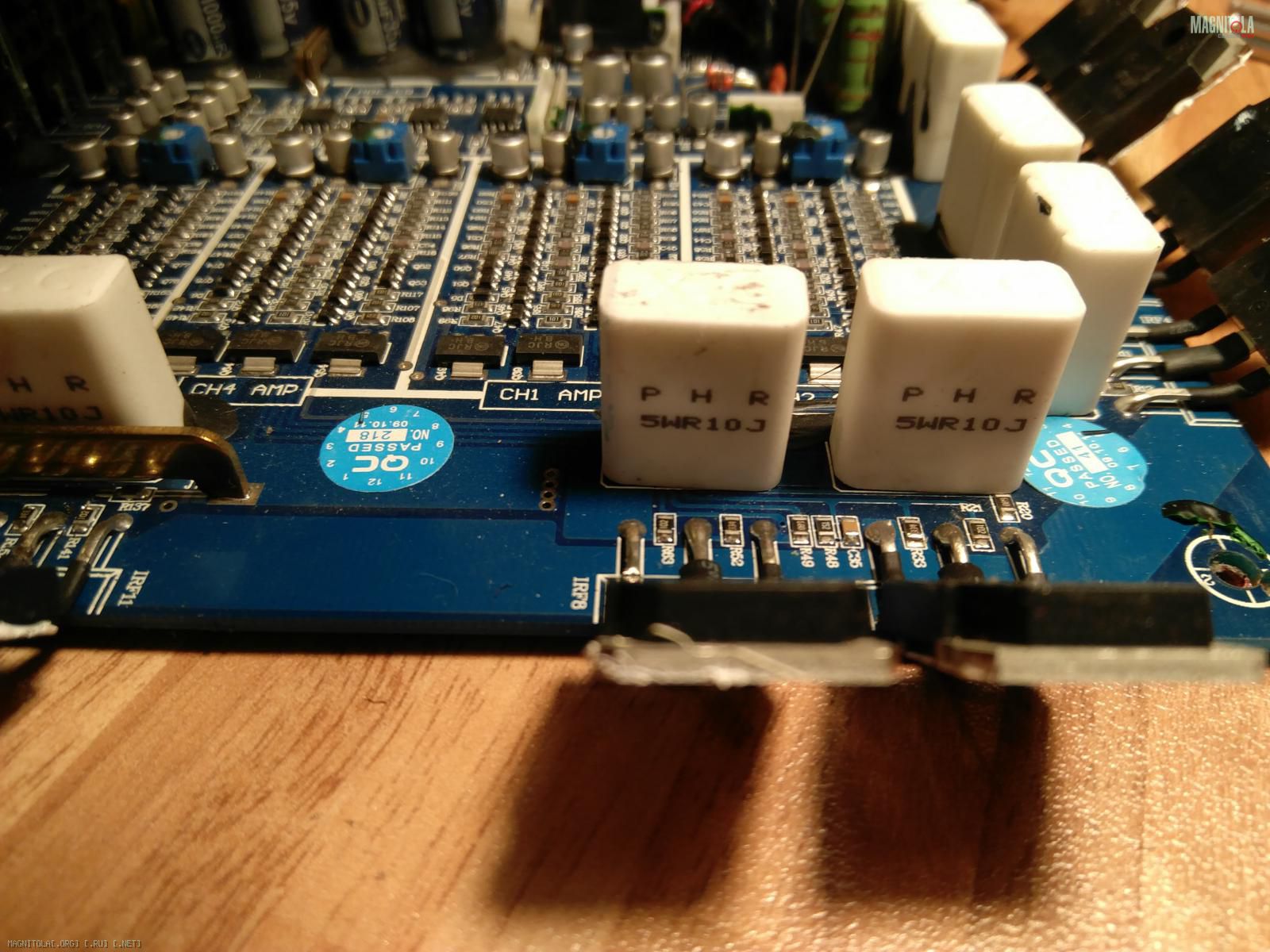

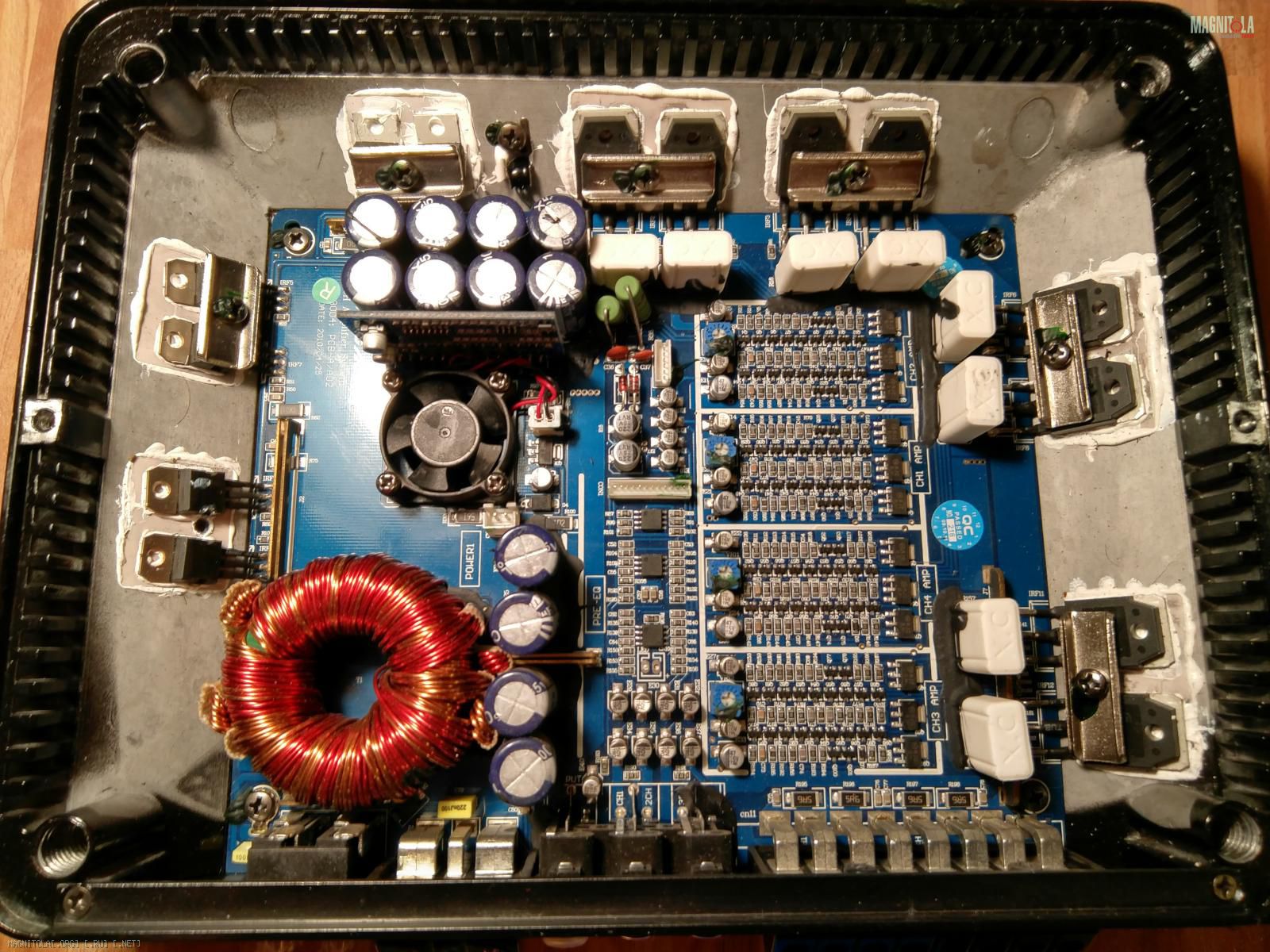

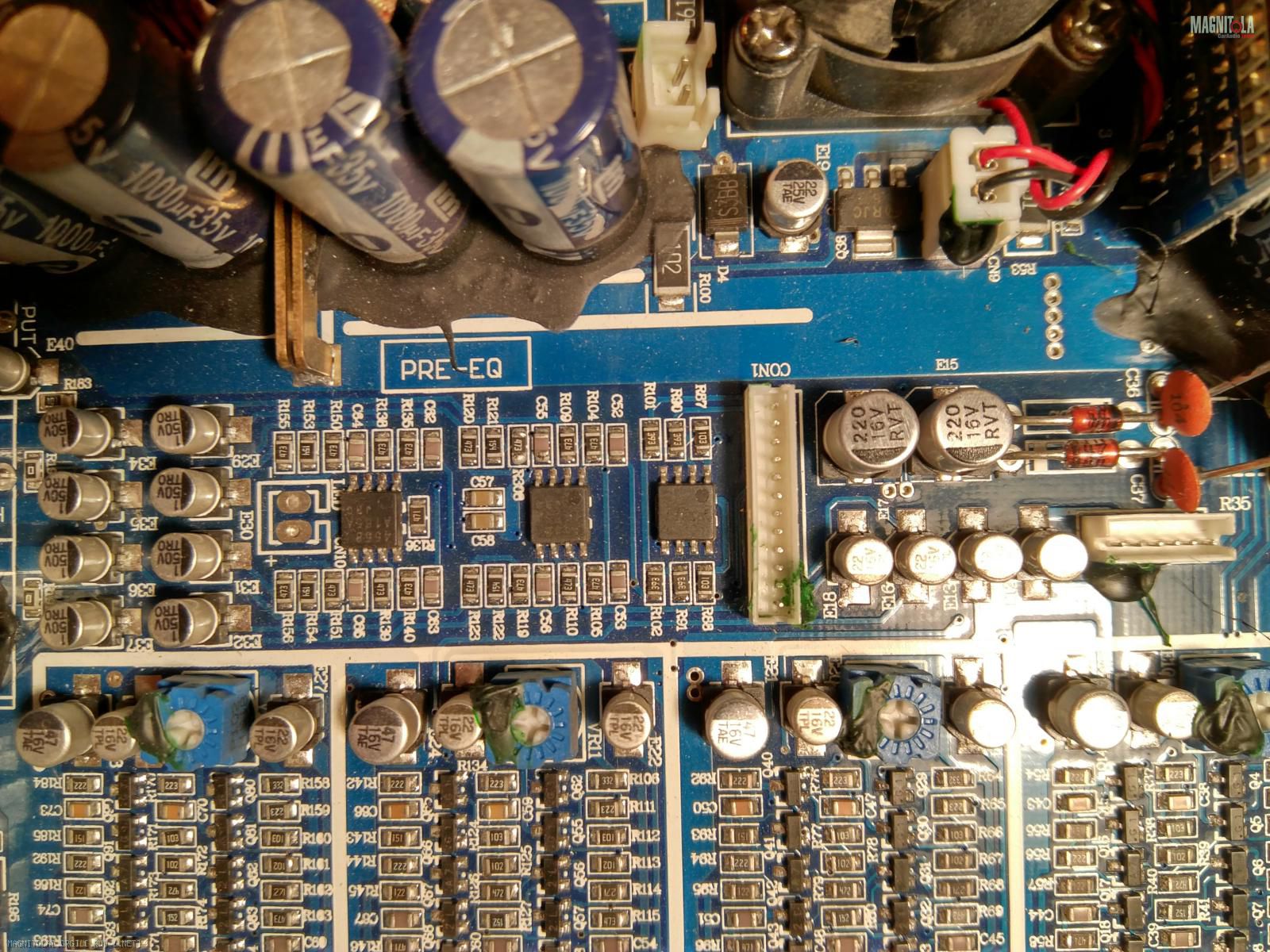

Сделай фото, что у него внутри...
Вложений: 7
Re: Ищу схему, и неполадку усилителя LA-8004
Re: Ищу схему, и неполадку усилителя LA-8004
finita la commedia
Или что будет, если включить на минимальной громкости без охлаждения...
Теперь ещё и в защите
Похоже кто то из IFR GT2810-014 ушёл в мир иной. =((
Вложений: 1
Re: Ищу схему, и неполадку усилителя LA-8004
Вложение 1278619
На что их можно заменить?
GT2810 014
Звонятся в обе стороны.
После выпаивания обоих из защиты усь вышел.
Re: Ищу схему, и неполадку усилителя LA-8004
Цитата:
Сообщение от
Mаксимус Или что будет, если включить на минимальной громкости без охлаждения...
Без нагрузки только что бы проверить напряжения и то совсем ненадолго... сек на 15-20...
Судя по симптомам, где то микротрещина... искать можно долго и нудно..
Для начала, все бы отмыть... пыли он насобирал прилично...
Re: Ищу схему, и неполадку усилителя LA-8004
Цитата:
Сообщение от
Lexx69 Без нагрузки только что бы проверить напряжения и то совсем ненадолго... сек на 15-20...
Судя по симптомам, где то микротрещина... искать можно долго и нудно..
Для начала, все бы отмыть... пыли он насобирал прилично...
От пыли первым делом почистил, просто фото делал в момент разборки.
Потом пропаял разъем платы (на которой написано power), и почистил разъем который идёт к плате регуляторов фильтров.
Re: Ищу схему, и неполадку усилителя LA-8004
Цитата:
На что их можно заменить?
GT2810 014
На IRFP150N. Я ещё какой-то аналог подбирал (более доступный для меня). Но эта информация в рабочем блокноте, посмотреть смогу только в субботу.
Re: Ищу схему, и неполадку усилителя LA-8004
Цитата:
Сообщение от
Витт На IRFP150N. Я ещё какой-то аналог подбирал (более доступный для меня). Но эта информация в рабочем блокноте, посмотреть смогу только в субботу.
Спасибо. 150n я уже купил, (по совету Алексея Lexx69, и буду менять на двух каналах 3и4, которые в одном мосту
, а не только на сгоревшем) но руки не дошли вынуть усилитель на ремонт.(снимать водительское сидение надо) Благо, что пока работает на двух каналах.
Единственное, что заметил, что ноги значительно короче у 150n чем на 2810
Ну и проблему описанную в первом посте - тоже не решал пока =(
Re: Ищу схему, и неполадку усилителя LA-8004
Цитата:
Сообщение от
Mаксимус Ну и проблему описанную в первом посте - тоже не решал пока =(
когда снимешь и отмоешь плату внимательно смотри на наличие трещин в пайке... навряд ли что то еще...
