Усилитель - TARAMPSA, транзисторы?

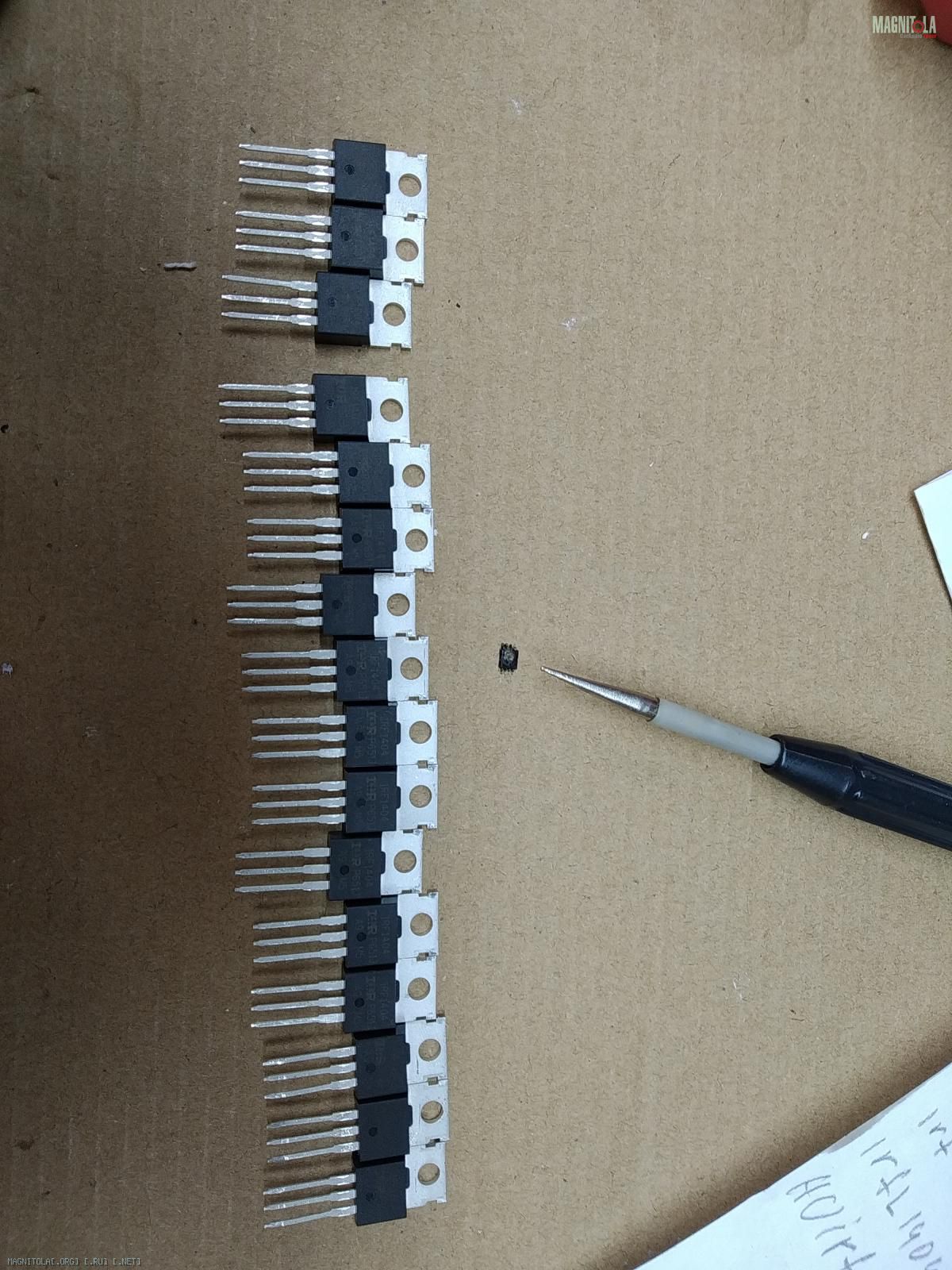

Господа, прошу прощения, что в этой теме спрошу. Вчера я выложил фото TARAMPSA, он умения в ремонте. Выгорели все 16шт IRF 1404 а также драйвер UCC27524. Как вы считаете это нормальный заводской расчет повесить 16-ть тяжеленных затворов на один малюсенький драйверочек (иначе я его не назову) через 10-ти омные резисторы.
Вложение 1281497
Возникает мысля о доработке драйвера
Re: Усилитель - TARAMPSA, транзисторы?
Я так понимаю, они стоят в преобразователе? на каком ШИМ он собран, на какой частоте работает? На самом деле не такой уж он слабый, ток заряда до 5 А. А транзисторы точно от изготовителя усилка? Или уже менялись на что-то другое? Скорее всего выбрано компромиссное решение. Мне представляется что частота преобразования около 20 кГц, что бы транзисторы с такой большой ёмкостью и энергией заряда могли работать устойчиво. Если радиолюбительством занимаешься, то можно добавить ещё один драйвер. Доработок будет много, плюс свою плату надо делать под драйвер.
Re: Усилитель - TARAMPSA, транзисторы?
Пришлось извращаться. Установил по одному на каждое плечо TC4422. Спаял всё на доп. Платке и припаял в нужные точки. К сожалению фото не сделал. А фото основной платы есть в теме "Делемся фотографиями"
Усилитель работает с Сабвуфером 0.5Ом, хозяин даволен.
Просто человек купил новый усилитель, подключил и чуть дал мощи, и он пыхнул. Так что все транзисторы стояли с завода irf1404. Но инженера, что то явно не рассчитали.
