Усилитель Hertz HP2 падение уровня звук, похрипывания.
Коллеги, прошу совета как отремонтировать усь.

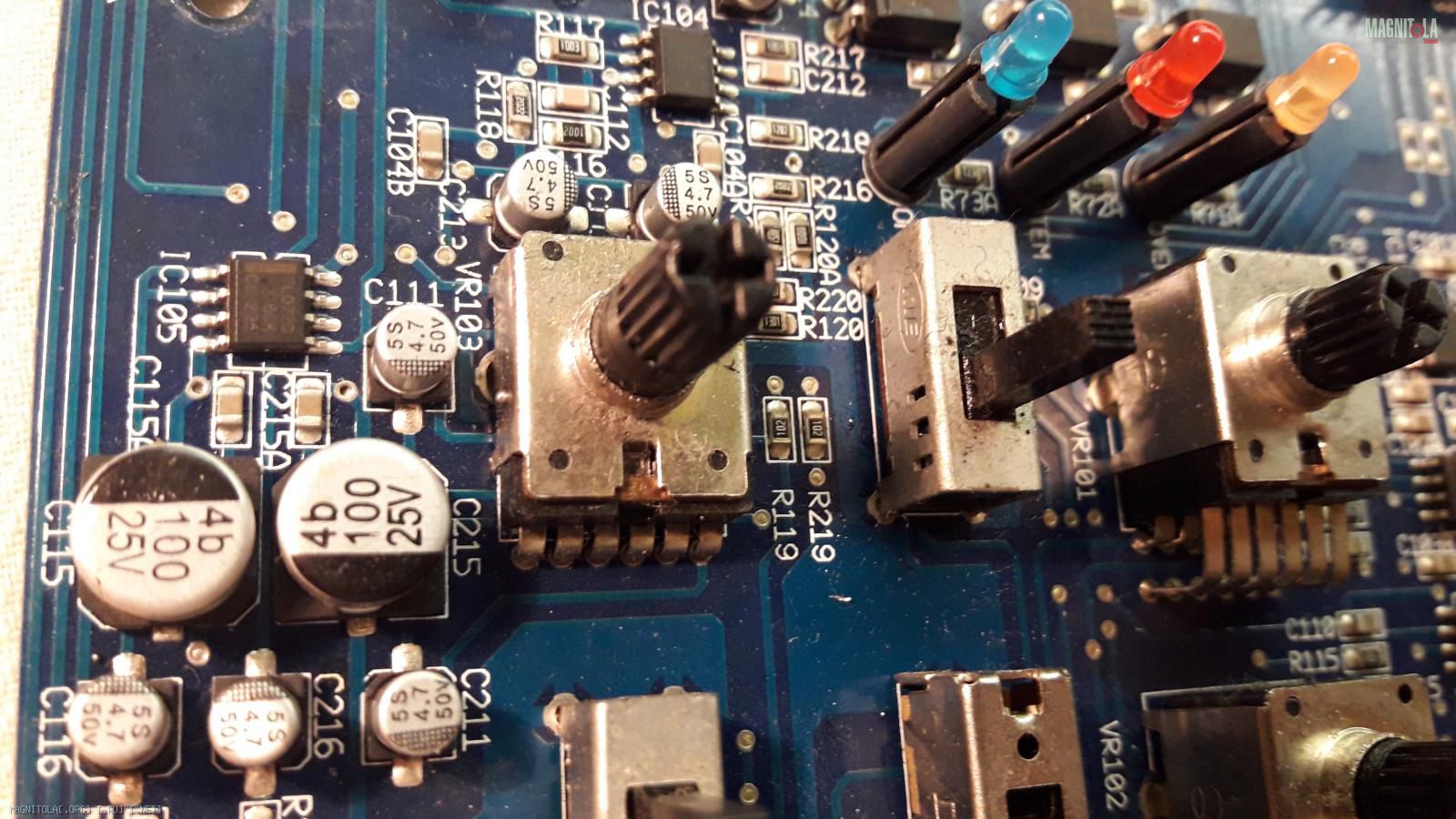

Систематически падает уровень звука на правом канале уся Hertz HP2, примерно на 4–7 Дб. Стоит коснуться регулятора уровня или немного его повернуть, как всё восстанавливается. Может хватить на 30 мин., может и на 30 дней. При вращении ручки/маховичка слышен сильный хрип по обоим каналам. Подозреваю умирает потенциометр. Разобрал, вижу такой потенциометр. Слева на рисунке VR103.
Вложение 1286479
Вопросы:
Потенциометр ли виноват, если не он то кто?
Где купить новый потенциометр?
Как отремонтировать старый потенциометр?
Возможно ли обойти потенциометр, байпасс припаять, что это будет макс или мин уровень на выходе?
Re: Усилитель Hertz HP2 падение уровня звук, похрипывания.
Виноват потенциометр.Купить его можно (а скорее всего на заказ со сроком неделя примерно) в магазине электронных компонентов.Ремонтировать его неблагодарное дело,людям которые это ни разу не пробовали.Обойти его можно и на максимальный и на средний и на минимальный уровень,согласно схеме.
Re: Усилитель Hertz HP2 падение уровня звук, похрипывания.
В нете ничего не смог найти даже близко. Попробую чип и дип, хотя как человеку без соответствующего опыта, кажется, что это как крыльчатку турбокомпрессора от каена искать на рынке.
Re: Усилитель Hertz HP2 падение уровня звук, похрипывания.
Иногда получается с не сильно нужным фильтром местами поменять
Re: Усилитель Hertz HP2 падение уровня звук, похрипывания.
Цитата:
Сообщение от
Flatout
Иногда получается с не сильно нужным фильтром местами поменять
Когда разбирал, на это и надеялся. Ан нет. Они конструктивно разные по габаритам и расположению ножек.
Re: Усилитель Hertz HP2 падение уровня звук, похрипывания.
Похоже вот такой нужен https://www.chipdip.ru/product/rk-1412g-a10k
Это по конструкции, какой у вас номинал незнаю.
Re: Усилитель Hertz HP2 падение уровня звук, похрипывания.
Цитата:
Сообщение от
Lexx69
Вот это уже теплее, номинал родного можно как то узнать не выпаивая из платы?
---------- Сообщение добавлено 19.07.2019 в 16:59 ----------
у меня руки под болты на 17 заточены, страшно....
Re: Усилитель Hertz HP2 падение уровня звук, похрипывания.
Цитата:
Сообщение от
Lexx69
Не, этот больше, и распиновка другая. Хотя при желании "вкорячить" можно. От фильтров как правило не подходит и номинал другой и линейная зависимость.
---------- Сообщение добавлено 19.07.2019 в 20:23 ----------
Цитата:
Сообщение от
м_роман
Вот это уже теплее, номинал родного можно как то узнать не выпаивая из платы?
Скорее всего нет, если напротив выводов с торца пусто - значит маркировка с низу.
Я бы в дырку "контактолом" брызнул, на крайняк ВэДэхой. И в зад вперед крутанул раз по пять (на отключенном)...
Re: Усилитель Hertz HP2 падение уровня звук, похрипывания.
Мне Kontakt 60 помог на хрипящих потенциометрах гейна. Брызнул - покрутил - вытер. Брызнул - покрутил - вытер. Продолжал до окончания хрипов.
Re: Усилитель Hertz HP2 падение уровня звук, похрипывания.
Цитата:
Сообщение от
Витт
Не, этот больше, и распиновка другая. Хотя при желании "вкорячить" можно. От фильтров как правило не подходит и номинал другой и линейная зависимость.
---------- Сообщение добавлено 19.07.2019 в 20:23 ----------
Скорее всего нет, если напротив выводов с торца пусто - значит маркировка с низу.
Я бы в дырку "контактолом" брызнул, на крайняк ВэДэхой. И в зад вперед крутанул раз по пять (на отключенном)...
Прочитал я это сообщение, после того как в чипе и дипе взял в руки потенциометр выше по ссылке. Действительно он как минимум не тех габаритов, с распиновкой я даже не пытался разбираться.
А вот за совет с контактолом, большое спасибо. Брызнул туда "защищателя контактов" на базе масла и каких то там антиоксидантов. Собрал на столе, покрутил, подключил, пока полет нормальный.
Если на пару недель хватит, сделаю то же и с НР4, страдающего той же болячкоЙ.
Однако таки нужно как то замену найти потенциометру, видимо это родовой косяк........
