Вложений: 1
Re: Внезапно перестал работать усилок mystery ma 4.480v3
Цитата:
Сообщение от
Lexx69 Ну если познаний хватает, то проверить пару транзисторов и цепь подающую питание от rem на микросхему ШИМ...

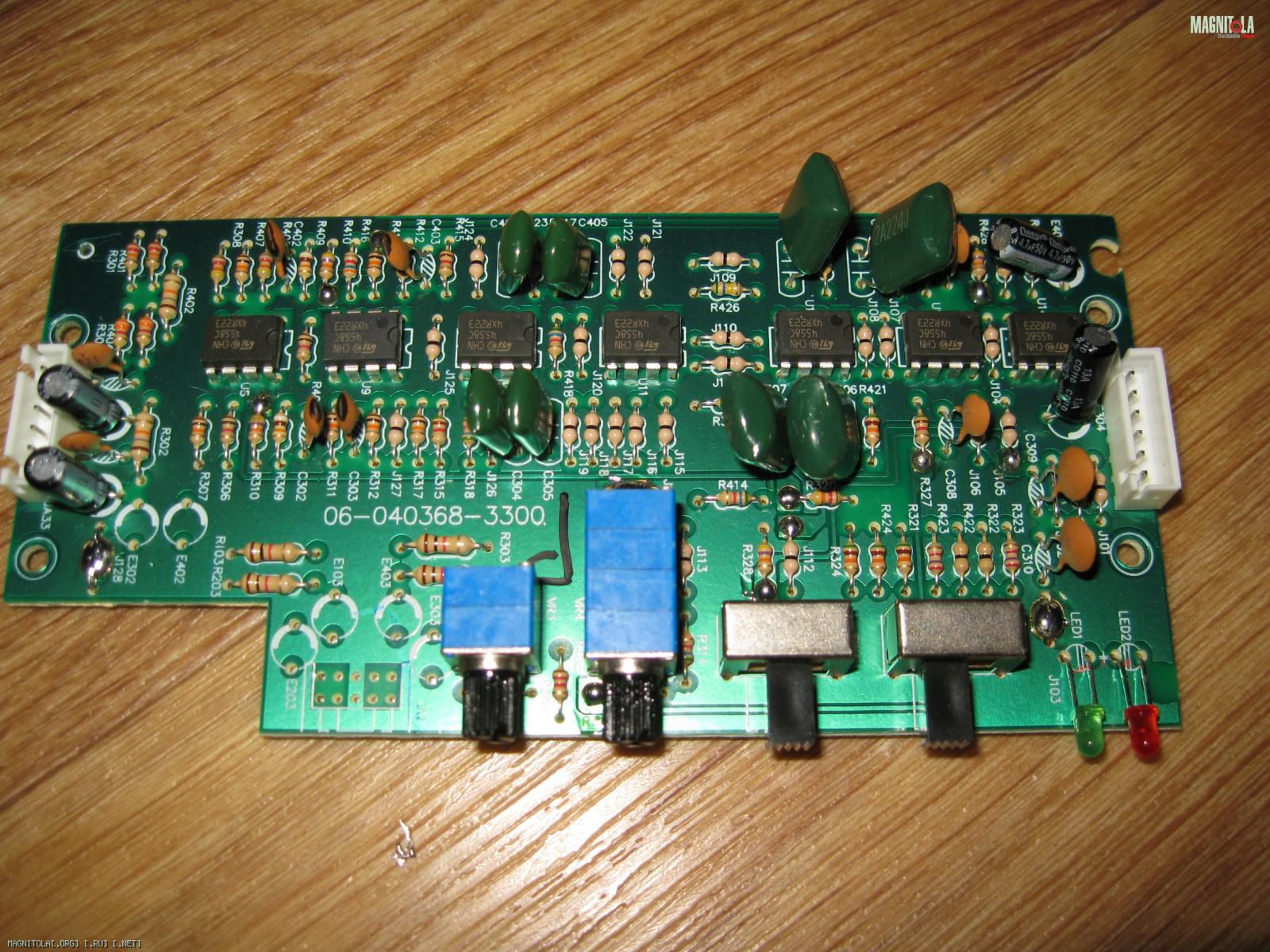

да знаний не сказать что хватает, но если ткнуть пальцем и показать что смотреть думаю справился бы.... отдал пока что товарищу, он сказал что надо мол менять операционники и питание к ним, операционники получается стоят на маленькой плате та что с левой стороны Вложение 1288571
Re: Внезапно перестал работать усилок mystery ma 4.480v3
Цитата:
Сообщение от
Koassary А предохранители проверил?
ну да, преды товарищ сразу посмотрел и сказал что все в порядке.
Re: Внезапно перестал работать усилок mystery ma 4.480v3
Цитата:
Сообщение от
gar1n14 да знаний не сказать что хватает, но если ткнуть пальцем и показать что смотреть думаю справился бы.... отдал пока что товарищу, он сказал что надо мол менять операционники и питание к ним, операционники получается стоят на маленькой плате та что с левой стороны
Вложение 1288571
Прям товарищ совсем не туда пошел....если эту плату снять усилитель показывает ,что включился?...Если да,то странно ,но всякое бывает,а 99%,что он так и будет ни гу-гу...
Вложений: 3
Re: Внезапно перестал работать усилок mystery ma 4.480v3
Цитата:
Сообщение от
lakidimas Прям товарищ совсем не туда пошел....если эту плату снять усилитель показывает ,что включился?...Если да,то странно ,но всякое бывает,а 99%,что он так и будет ни гу-гу...
в общем забрал щас усилитель говорит что сделал, мол какой то операционник каратнул за собой чето там в питании понянул ну и еще какие то мелочи, ремонт 800 рублей ну да ладно.... приезжаю забираю но т.к. ночь на улице уже не лезу его ставить еду домой. неделя гарантии.

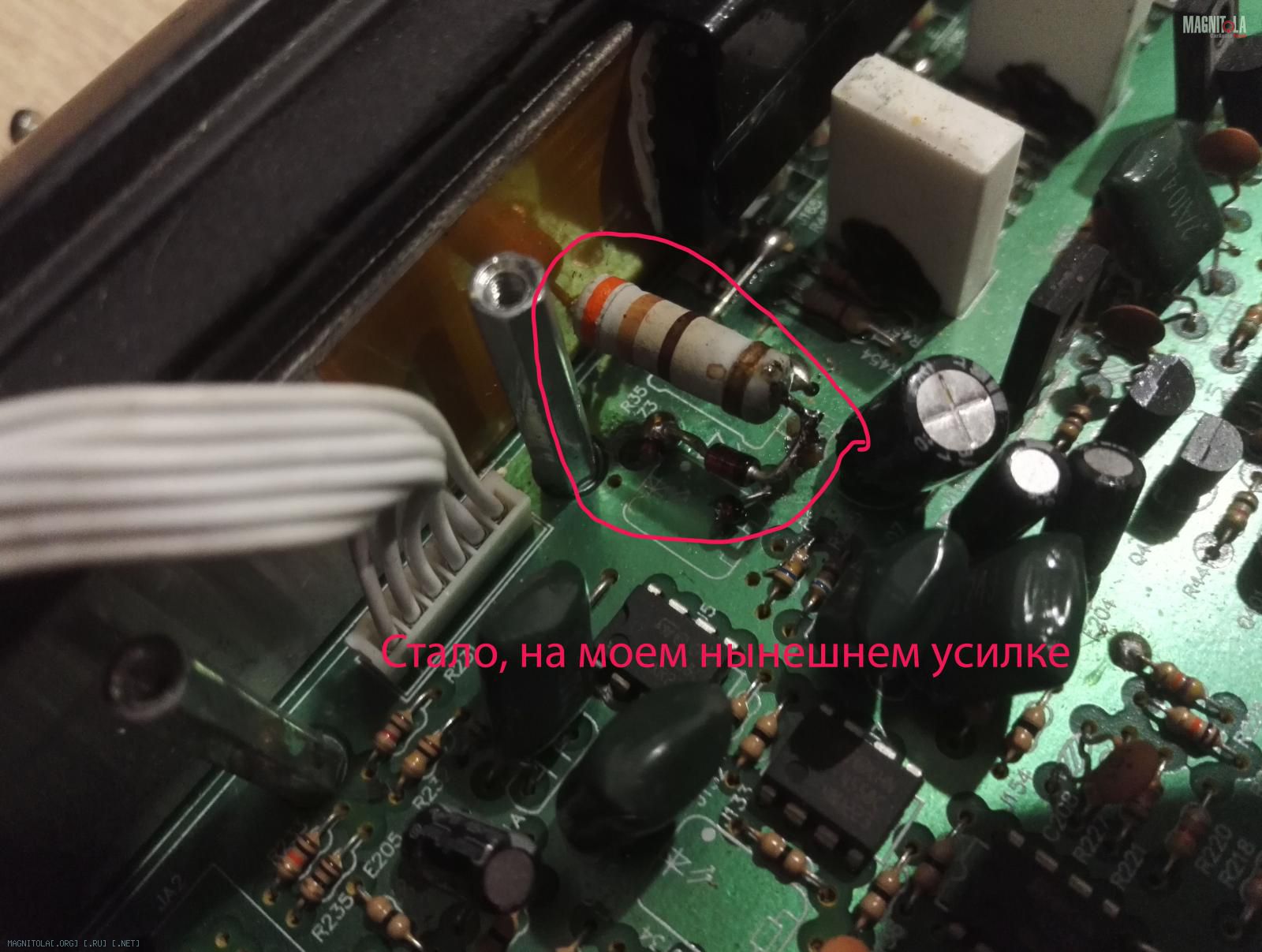

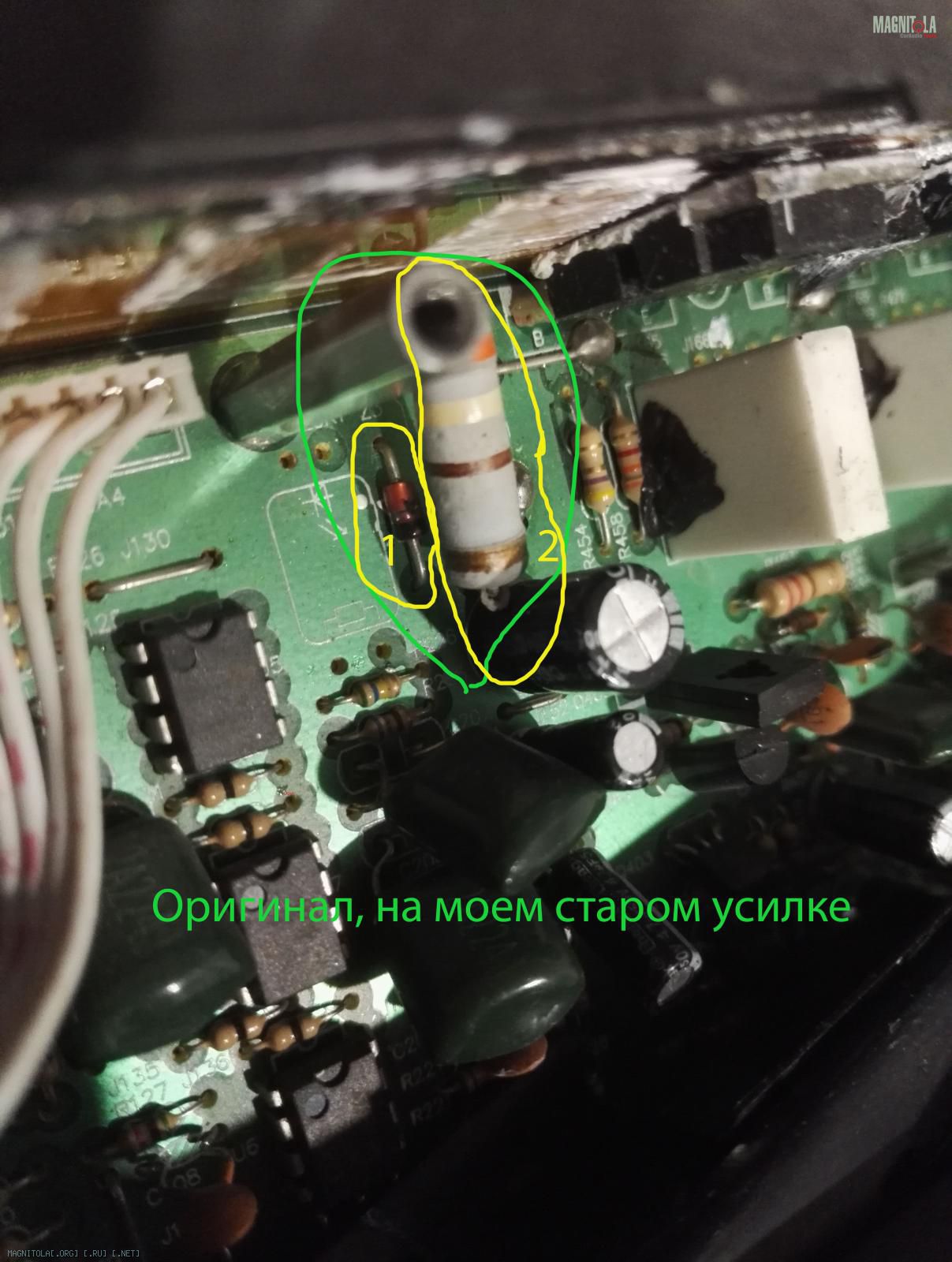

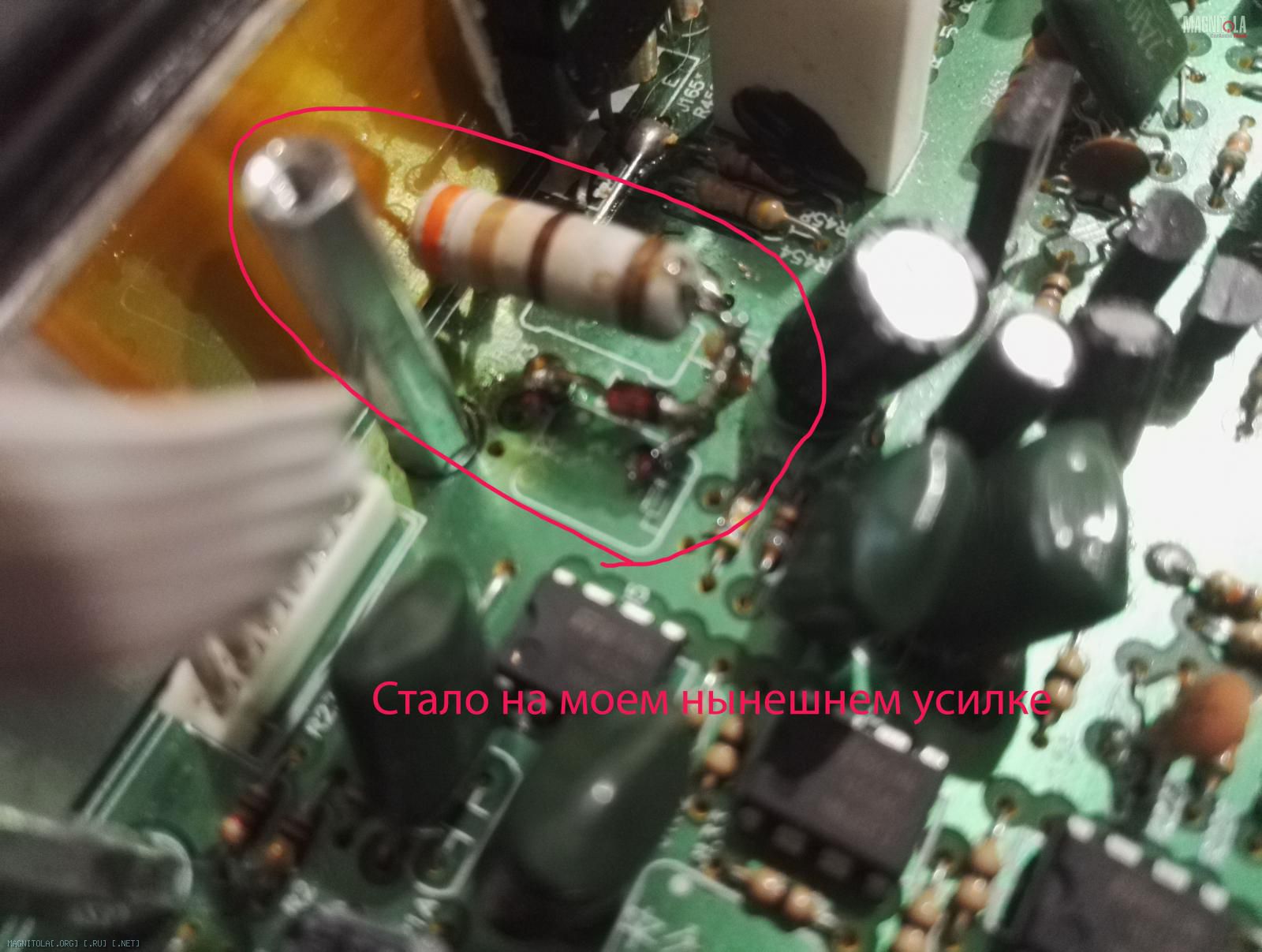

собственно к чему я это все, меня как бы время от времени терзают смутные сомнения что меня нае****дают ну вы понимаете о чем я, а раз такой интерес дай думаю посмотрю что там поменялось, ну благо не совсем я потерянный и места пайки местных инженеров будут видны сразу, плюсом ко всему у меня есть точно такой же усилок который лежит так сказать на запчасти, т.к. ремонтировался раза 3 и на 4ый я забил и купил точно такой же, думаю ладно 1 будет на запчасти.... т.к. я знаю как выглядят операционники смотрю на плату свеже отремонтированного усилка вижу что все они абсолютно идентичны и видно что они не трогались, ни на основной плате ни на плате предусилителя (если я правильно ее называю, та что маленькая с фильтрами), ну да лажно начинаю пристально искать что же там делалось и поиск не заставил себя долго ждать, благо уровень опять же местных мастеров просто удивляет....смотрим фото во вложении, на фото где выделил зеленым это мой первый усилок который давно валяется на запчасти, на нем деталь выглядит так, как должна быть.... на двух других фотках выделил красным как стало !
теперь собственно вопрос, насколько надежен тот мусор который был сделан? т.к. видно что сделано на отъе***** и второй вопрос, компоненты которые выделены цифрами 1 и 2 на первой фото что это за элементы и за что они отвечают? по факту я так понимаю был заменен элемент под номером 1 и он почему то сразу стыкуется пайкой с элементом под цифрой 2....
Извините за корявое описание, я не профи в этих делах, просто люблю когда работа действительно стоит тех средств, которые за нее берутся.
Вложение 1288589
Вложение 1288591
Вложение 1288593
Re: Внезапно перестал работать усилок mystery ma 4.480v3
Цитата:
Сообщение от
gar1n14 в общем забрал щас усилитель говорит что сделал, мол какой то операционник каратнул за собой чето там в питании понянул ну и еще какие то мелочи, ремонт 800 рублей ну да ладно.... приезжаю забираю но т.к. ночь на улице уже не лезу его ставить еду домой. неделя гарантии.
собственно к чему я это все, меня как бы время от времени терзают смутные сомнения что меня нае****дают ну вы понимаете о чем я, а раз такой интерес дай думаю посмотрю что там поменялось, ну благо не совсем я потерянный и места пайки местных инженеров будут видны сразу, плюсом ко всему у меня есть точно такой же усилок который лежит так сказать на запчасти, т.к. ремонтировался раза 3 и на 4ый я забил и купил точно такой же, думаю ладно 1 будет на запчасти.... т.к. я знаю как выглядят операционники смотрю на плату свеже отремонтированного усилка вижу что все они абсолютно идентичны и видно что они не трогались, ни на основной плате ни на плате предусилителя (если я правильно ее называю, та что маленькая с фильтрами), ну да лажно начинаю пристально искать что же там делалось и поиск не заставил себя долго ждать, благо уровень опять же местных мастеров просто удивляет....смотрим фото во вложении, на фото где выделил зеленым это мой первый усилок который давно валяется на запчасти, на нем деталь выглядит так, как должна быть.... на двух других фотках выделил красным как стало !
теперь собственно вопрос, насколько надежен тот мусор который был сделан? т.к. видно что сделано на отъе***** и второй вопрос, компоненты которые выделены цифрами 1 и 2 на первой фото что это за элементы и за что они отвечают? по факту я так понимаю был заменен элемент под номером 1 и он почему то сразу стыкуется пайкой с элементом под цифрой 2....
Извините за корявое описание, я не профи в этих делах, просто люблю когда работа действительно стоит тех средств, которые за нее берутся.
Вложение 1288589 Вложение 1288591 Вложение 1288593
Судя по всему нагрузка на этом канале была весьма низкая из за этого подгорел резистор балансирующий в цепи эмиттера,предоконечного каскада....надо глянуть не вылетал ли транзистор силовой соответствующий ему в канале...тогда цена соответствует работе...
Вложений: 1
Re: Внезапно перестал работать усилок mystery ma 4.480v3
Цитата:
Сообщение от
lakidimas Судя по всему нагрузка на этом канале была весьма низкая из за этого подгорел резистор балансирующий в цепи эмиттера,предоконечного каскада....надо глянуть не вылетал ли транзистор силовой соответствующий ему в канале...тогда цена соответствует работе...
можешь немного более подробно рассказать что значит "была низкая нагрузка на канал"

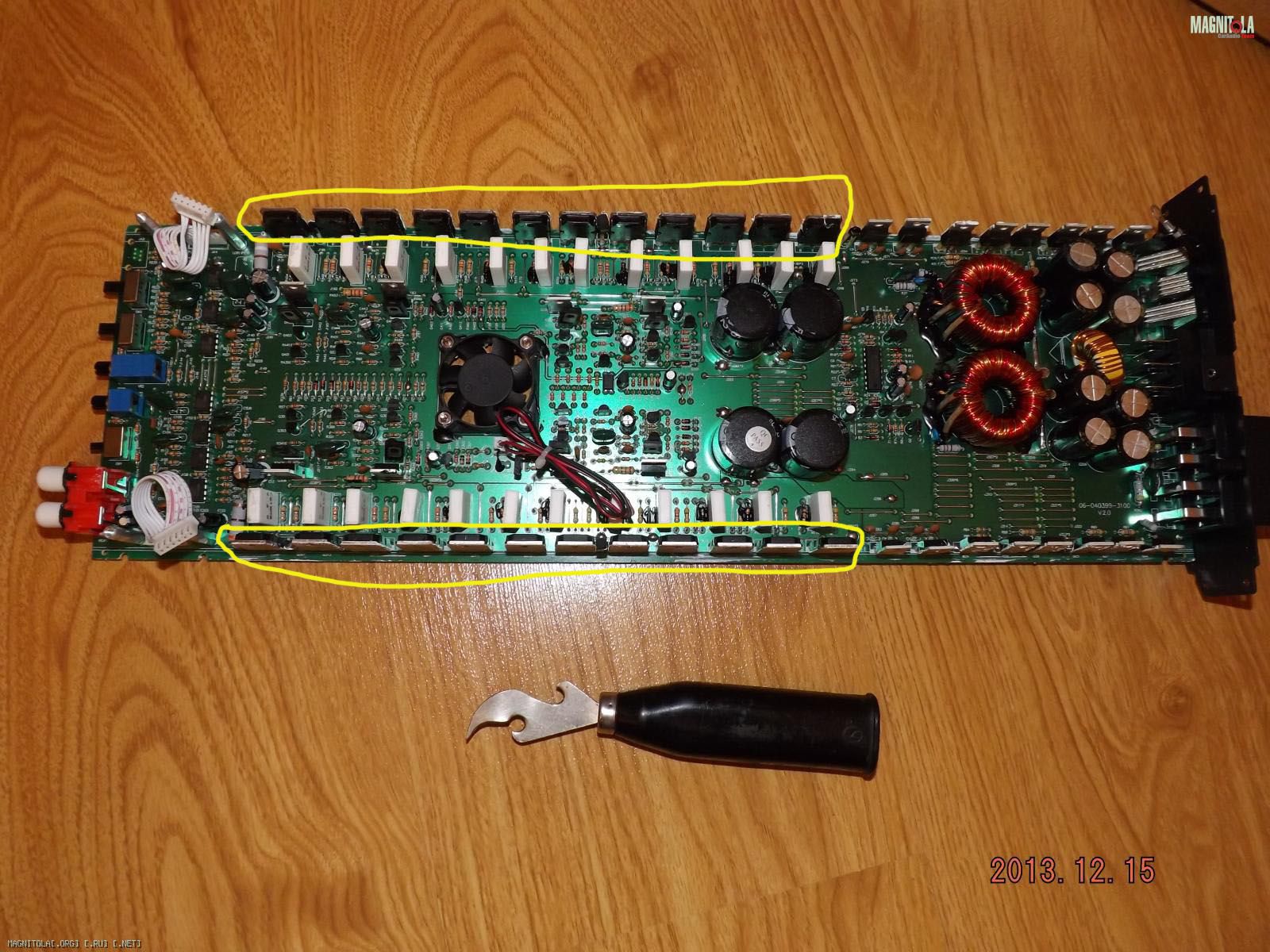

силовые транзисторы это те что выделил желтым? если да то наврятли они менялись, т.к. знаю чтобы их поменять надо вытащить плату их корпуса, а по термопасте которая под транзюками видно что она стоит на своем заводском месте, так что ремонт производился без изъятия платы из корпуса.
Вложение 1288595
и да, по теме того как сделан ремонт, имеет ли место он жить чтобы не навернутся скажем через месяц?
Re: Внезапно перестал работать усилок mystery ma 4.480v3
Цитата:
Сообщение от
gar1n14 в общем забрал щас усилитель говорит что сделал, мол какой то операционник каратнул за собой чето там в питании понянул ну и еще какие то мелочи, ремонт 800 рублей ну да ладно.... приезжаю забираю но т.к. ночь на улице уже не лезу его ставить еду домой. неделя гарантии.
собственно к чему я это все, меня как бы время от времени терзают смутные сомнения что меня нае****дают ну вы понимаете о чем я, а раз такой интерес дай думаю посмотрю что там поменялось, ну благо не совсем я потерянный и места пайки местных инженеров будут видны сразу, плюсом ко всему у меня есть точно такой же усилок который лежит так сказать на запчасти, т.к. ремонтировался раза 3 и на 4ый я забил и купил точно такой же, думаю ладно 1 будет на запчасти.... т.к. я знаю как выглядят операционники смотрю на плату свеже отремонтированного усилка вижу что все они абсолютно идентичны и видно что они не трогались, ни на основной плате ни на плате предусилителя (если я правильно ее называю, та что маленькая с фильтрами), ну да лажно начинаю пристально искать что же там делалось и поиск не заставил себя долго ждать, благо уровень опять же местных мастеров просто удивляет....смотрим фото во вложении, на фото где выделил зеленым это мой первый усилок который давно валяется на запчасти, на нем деталь выглядит так, как должна быть.... на двух других фотках выделил красным как стало !
теперь собственно вопрос, насколько надежен тот мусор который был сделан? т.к. видно что сделано на отъе***** и второй вопрос, компоненты которые выделены цифрами 1 и 2 на первой фото что это за элементы и за что они отвечают? по факту я так понимаю был заменен элемент под номером 1 и он почему то сразу стыкуется пайкой с элементом под цифрой 2....
Извините за корявое описание, я не профи в этих делах, просто люблю когда работа действительно стоит тех средств, которые за нее берутся.
Вложение 1288589 Вложение 1288591 Вложение 1288593
Цена соответствует "качеству" ремонта...
Это гасящий резистор и стабилитрон одного их плеч питания операционников...
P.S. нормальная сборка разборка усилителе это еще плюс к цене от 1500 р...
Re: Внезапно перестал работать усилок mystery ma 4.480v3
Цитата:
Сообщение от
Lexx69 Цена соответствует "качеству" ремонта...
Это гасящий резистор и стабилитрон одного их плеч питания операционников...
P.S. нормальная сборка разборка усилителе это еще плюс к цене от 1500 р...
Получается у меня стабилитрон этот маленький разорвало а резистор остался цел ? И да, ладно качество ремонта и ТД как бы смущает то, что человек на вопрос а что вышло из строя начинает выдумывать там операционник каратнуло он за собой кучу мелочи уволок ((( ну поменял ты эту хрень так скажи что только ее и поменял нахрена выдумывать .......
