Завтра сделаем ....всего и вся !:laugh3:
...ща спать .
Вид для печати
Завтра сделаем ....всего и вся !:laugh3:
...ща спать .
Из F1C500 должен выходить аналоговый сигнал,на флеш синус и смотрим есть ли,проверь управление приемником,поиск станций .. Если сигнал прилетает на 2313 а с выхода нет,либо неисправна либо I2 C BUS мертва.Тюнер и СД тоже по этой же шине должен управляться ,сгорит сд или приемник -посадит I2 C BUS и все остальное замолчит....
....AUX , который на плате ( он же тыловой ) прямой . Т.е . только разделительные кондёры .......подаю синус через него , с телефона .Цитата:
Сообщение от Rejekt
Попробую , конечно , через флеш ...но блин , наверное не сегодня ....пьятница , однако :laugh1:.
Тюнер пробовал - рулится адекватно .
Выделилось немного времени , ещё по-занимался ....
1. Запаял 7318 ...результат то же
2. Промерял напряжения на стабилизаторах - везде норм .
3. Записал синус ( 1кГц 0 дБ ) , теперь подаю с флешки .
4. Проверил обвязку 7318 , всё в стоке ( не считая +100мФ на 2-3 ноге ) , и.....7-6 + 17-16 на плате связаны накоротко .....?
Как понимаю , на них тоже должен быть синус - его нет .
Вопрос : стоит ли заморачиваться ( поднять у микры ноги ) и паять конденсатор ? По даташиту 2.2мФ , ....можно меньше ? ...на сколько ?
...и вообще ( конечно ) , это не похоже на причину ....работало ведь , до поломки ....
Точняк , сила трения превышает силу скольжения :laugh3:

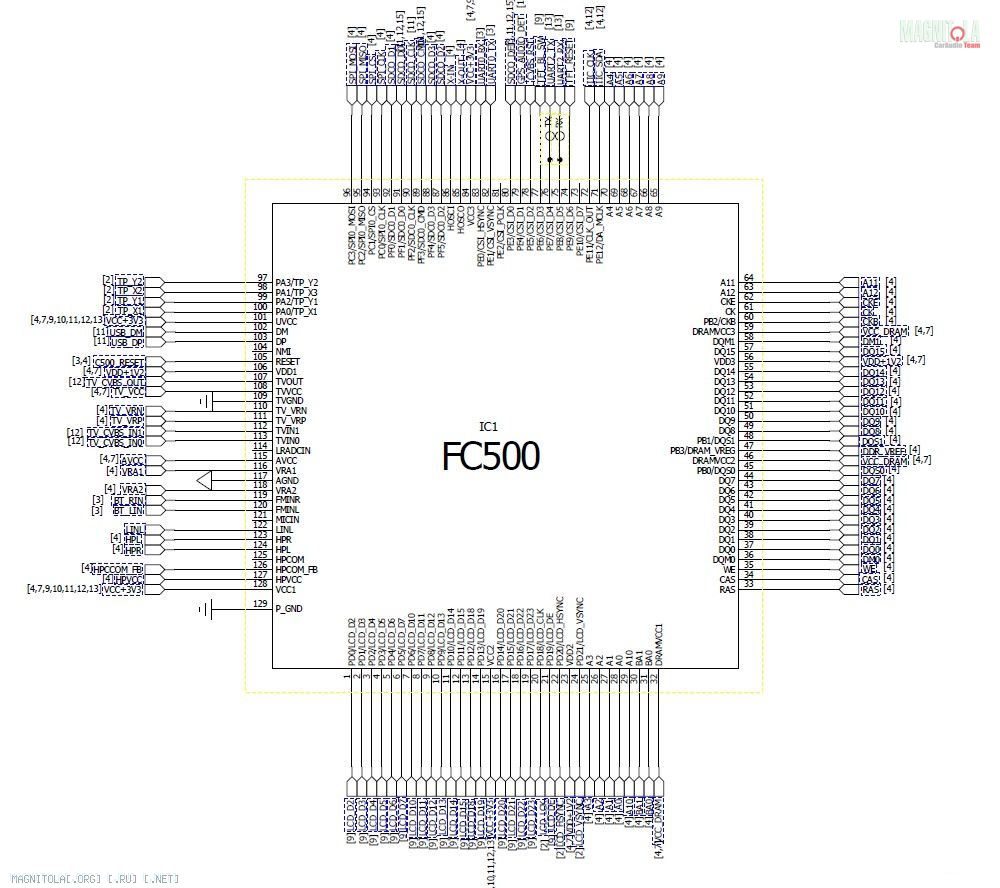

Вложение 1293647
Смд монтаж частенько приходится подогревать феном в момент ремонта,то микротрещина то непропай попадается.
По F1C500- если начала чудить ,то на запчасти.....советуют .есличо
http://dl.linux-sunxi.org/F1C100/All...t_20110331.pdf
говорят что тоже самое что и 500.
В том-то и дело , что до конца не уверен в неработоспособности F1C500 . Пока всё указывает на микшер ( он же 7318 ....пока ) .Цитата:
Сообщение от Rejekt
...попробуем ....мало надежды , но вдруг поможет ))).Цитата:
Сообщение от Rejekt
Да , попадалась инфа , что упрощённый вариант .Цитата:
Сообщение от Rejekt
Тему можно закрывать ,..- пациент тихонько скончался :laugh1:.
Стало не адекватно работать радио , затем экран глючить с тачем ,,,,потом ВСЁ - АМБА ! .....пошёл на запчасти :laugh1:
