hyundai h-sa6041 поиск схемы и полный отказ работать мостом
Всем доброго вечера!

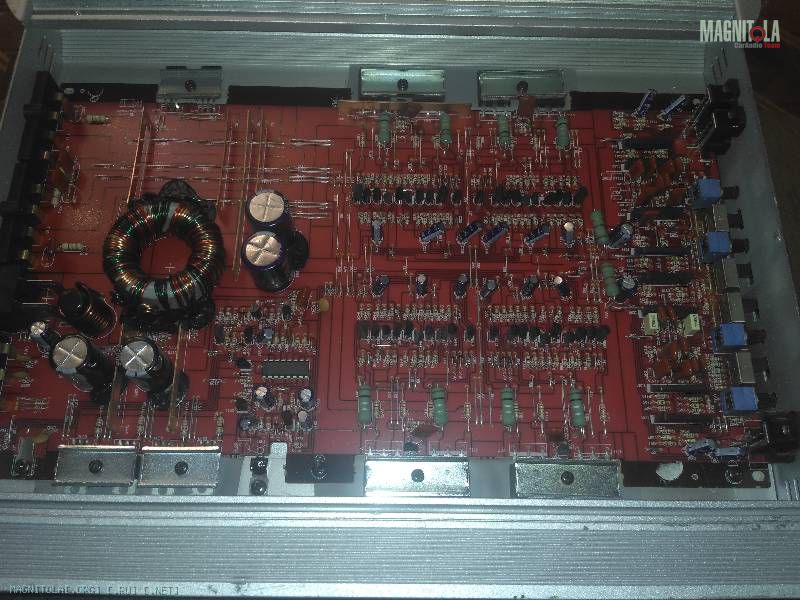

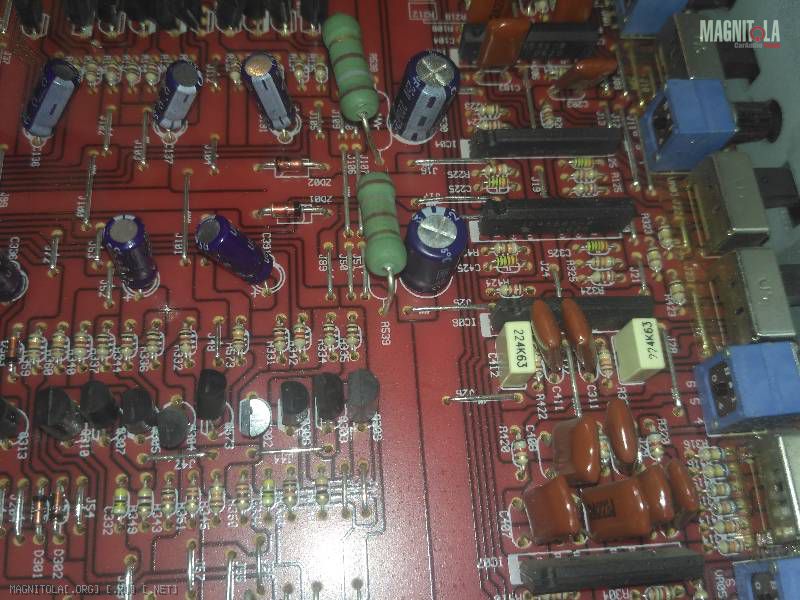

Попал ко мне вот такой усилитель. Проблема можем включается в том что при подключении питания сразу же начинают греться нижние на фото конденсатор и резистор, причем так что пальцы обжигает. Сам усилитель выдает сигнал со всех каналов, но мостом работать не хочет. Схему на аппарат найти так и не смог. В инэте сижу с телефона.и извиняюсь если фото залиты неправильно
Вложение 1294371
Вложение 1294369
Re: hyundai h-sa6041 поиск схемы и полный отказ работать мостом
Эти оба 2-х ваттных резистора и обязаны греться... конденсатор греется, скорее всего от резистора... если он исправен...
Смотри питание =- 15 вольт... и проверь, нет ли постоянки на выходах одного из операционников.
Re: hyundai h-sa6041 поиск схемы и полный отказ работать мостом
Цитата:
Сообщение от
Lexx69 Эти оба 2-х ваттных резистора и обязаны греться... конденсатор греется, скорее всего от резистора... если он исправен...
Смотри питание =- 15 вольт... и проверь, нет ли постоянки на выходах одного из операционников.
На стабилитронах делал замер, на верхнем есть 15 на на нижнем 0,.. Греются только нижний резюк и кондёр, на верхних нагрева нет ощутимого, и нагреваются сразу как БП запускаю. Операционные завтра покурю и проверю, спс.
Re: hyundai h-sa6041 поиск схемы и полный отказ работать мостом
Вообщем мосты нашел, если плюс с одного канала взять и плюс с другого, где то натыкался на тему с неправильными обозначениями +- на корпусе, типа ошибка китайцев но что то с трудом в это верится.
Тем временем поставил его в машину на проверку и выяснилось что на громкости хрепят каналы, на минимальной громкости все хорошо.
Re: hyundai h-sa6041 поиск схемы и полный отказ работать мостом
В таком конструктиве возможно все что угодно... снимаем плату и все пропаиваем сплошняком... а потом уже ищем проблему.
Re: hyundai h-sa6041 поиск схемы и полный отказ работать мостом
Цитата:
Сообщение от
4agte Греются только нижний резюк и кондёр, на верхних нагрева нет ощутимого, и нагреваются сразу как БП запускаю.
Ежику понятно, что сдох опер. Меняй все, если не хочешь задумываться. Тем более эта вся хрень -30 рублей за корпус.
---------- Сообщение добавлено 12.10.2019 в 02:40 ----------
А сдох из-за прострела по входу. Обычно если непропай то греться простейший параметрический стабилизатор не будет ( стабилитрон и резистор).
Re: hyundai h-sa6041 поиск схемы и полный отказ работать мостом
Можно ещё попробовать битый ОУ по нагреву поискать. Мне когда лень думать - я их нумерую слева на права и выпаиваю по одному пока напряжение провисать не перестанет. Если скучно и выпаял больше одного, впаиваю по-одному с другого конца (пока провисать не начнет).
Но прежде чем дергать ОУ я бы проверил (предварительно выпаяв) греющийся стабилитрон и конденсатор (тот что стоит после него).
Re: hyundai h-sa6041 поиск схемы и полный отказ работать мостом
Усь играя на минимальном уровне звука издал пуканья в динамики и замолчал, диод горит зелёным показывая что он не в защите, но звука нет, пока не вскрывал его и не разбирался, думаю для начала электролиты заменить в звуковых трактах, там видно будет, пока что если появляются вопросы курю поиск.
Re: hyundai h-sa6041 поиск схемы и полный отказ работать мостом
Цитата:
Сообщение от
4agte думаю для начала электролиты заменить в звуковых трактах, там видно будет, пока что если появляются вопросы курю поиск.
Вместо того что б курить, и электролиты менять давно бы сделал что тебе сказали. Усь прост как три копейки-аналог 20 летнего блаупункта gta475. И в защиту не уйдет при неисправной входной части. ОУ в корпусах SIP-дергать одно удовольствие.
Re: hyundai h-sa6041 поиск схемы и полный отказ работать мостом
Цитата:
Сообщение от
Дмитрий Лукичев Вместо того что б курить, и электролиты менять давно бы сделал что тебе сказали. Усь прост как три копейки-аналог 20 летнего блаупункта gta475. И в защиту не уйдет при неисправной входной части. ОУ в корпусах SIP-дергать одно удовольствие.
Окей, с этого и начну раз у вас такая уверенность!
