Вложений: 1
Магнитола Alpine IXA-W404R + PXA-H700 по AI-NET, отваливается канал на проце.
Имеется связка Магнитола Alpine IXA-W404R + PXA-H700 подключены по AI-NET. Через некоторое время поработав отваливается вся правая сторона на процессоре, причем провоцирует это магнитола, как правило при добавлении громкости. Чем жарче на улице тем быстрее отваливается и больше необходимо времени, чтобы канал заработал снова - т.е. похоже на перегрев. Если поставить воспроизведение на паузу и выкурить громкость то в канале который отваливается слышно генератор.
То что канал отваливается на проце проверял еще одной такой же магнитолой - переставлял сразу после отключения канала, канал также не работал пока не остынет процессор. При этом со второй магнитолой долго процессор гонял он не отключается и фона генератора нет, т.е. проблема не в проводах, усях и пр.
Ощущение что какая-то проблема с питанием по AI-NET. Магнитола каторая глючит ремонтная.

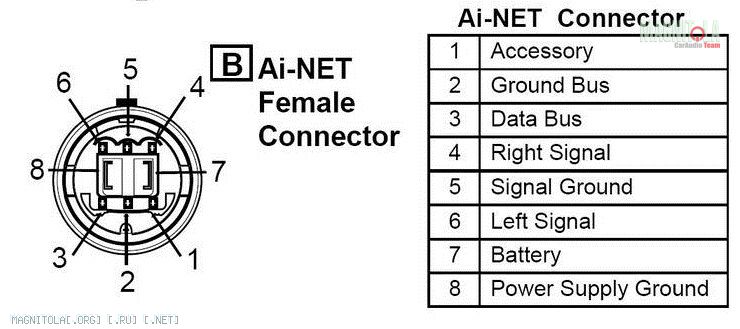

Мультиметром промерял напряжение по AI-NET. Подключал дома от АКБ + зарядник.
8-7 = 0V Так понимаю тут должно быть 13,4V
8-1 = 13,4V
1-2= 10,7V
1-3= 11,6V
2-3= 930mV
1-6= 12,8V
1-5= 13,4V
1-4= 12,8V
Вложение 1302131
Куда смотреть? Как еще померить?
Re: Магнитола Alpine IXA-W404R + PXA-H700 по AI-NET, отваливается канал на проце.
Не понятно в каком городе... А проблема довольно известная... Делов на час...
Re: Магнитола Alpine IXA-W404R + PXA-H700 по AI-NET, отваливается канал на проце.
Челябинск. Что за проблема? 10 раз уже все пропаивали мне, смывали и пр.
Вложений: 2
Re: Магнитола Alpine IXA-W404R + PXA-H700 по AI-NET, отваливается канал на проце.
Разобрал магнитолу, увидел такую историю. Сам в электронике не разбираюсь, но судя по схеме на AI-net аналог подается как раз с фронта где битая микруха. Может XN0F256 как-то влиять на сигнал негативно?
Re: Магнитола Alpine IXA-W404R + PXA-H700 по AI-NET, отваливается канал на проце.
То, что обведено на плате, это сборка из двух транзисторов стоящая в цепи mute...
Re: Магнитола Alpine IXA-W404R + PXA-H700 по AI-NET, отваливается канал на проце.
Проблему нашли - пропадал контакт в переключателях EQ/DIV на магнитоле, сказали типичный для алпайнов трабл.
