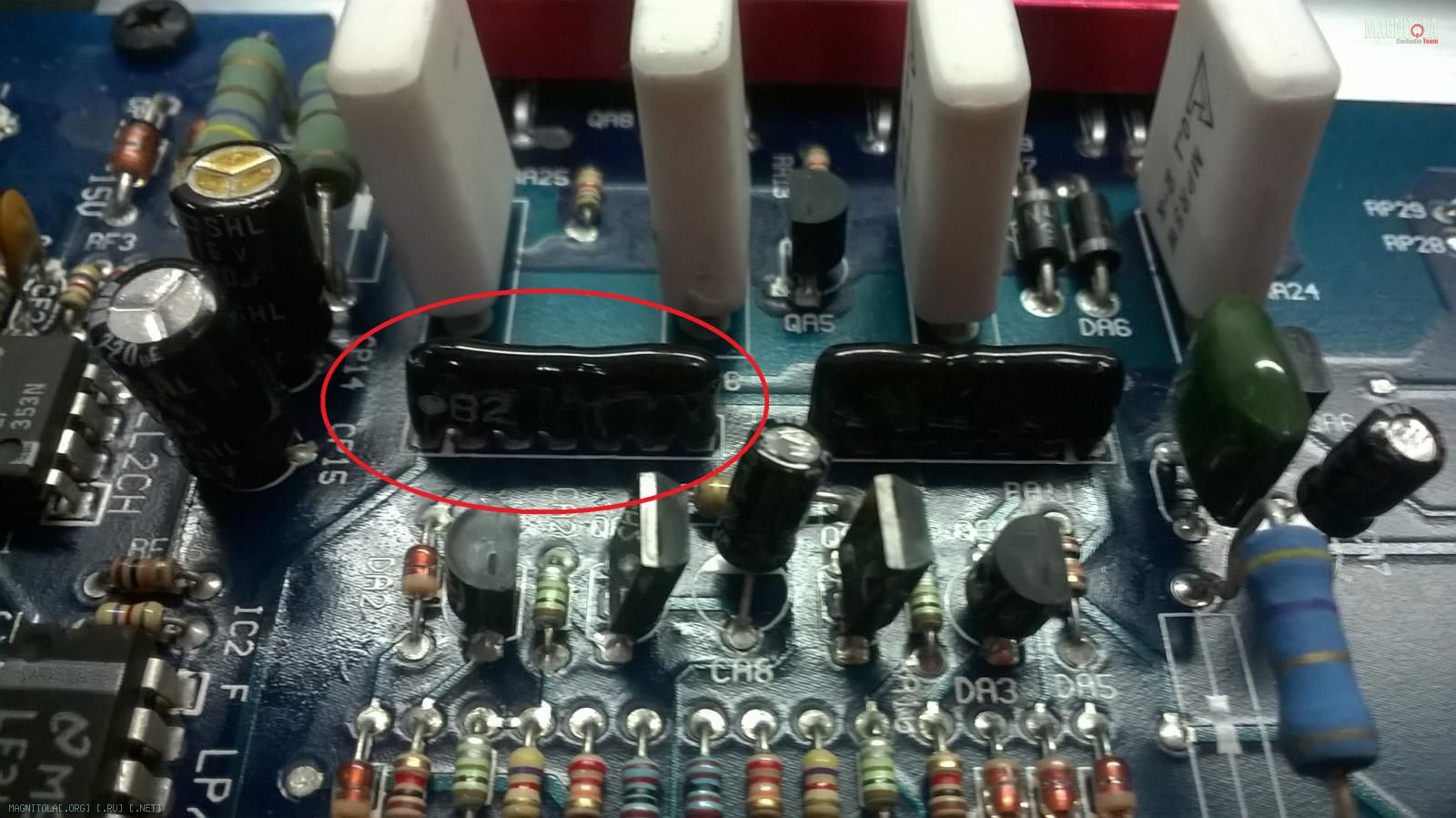

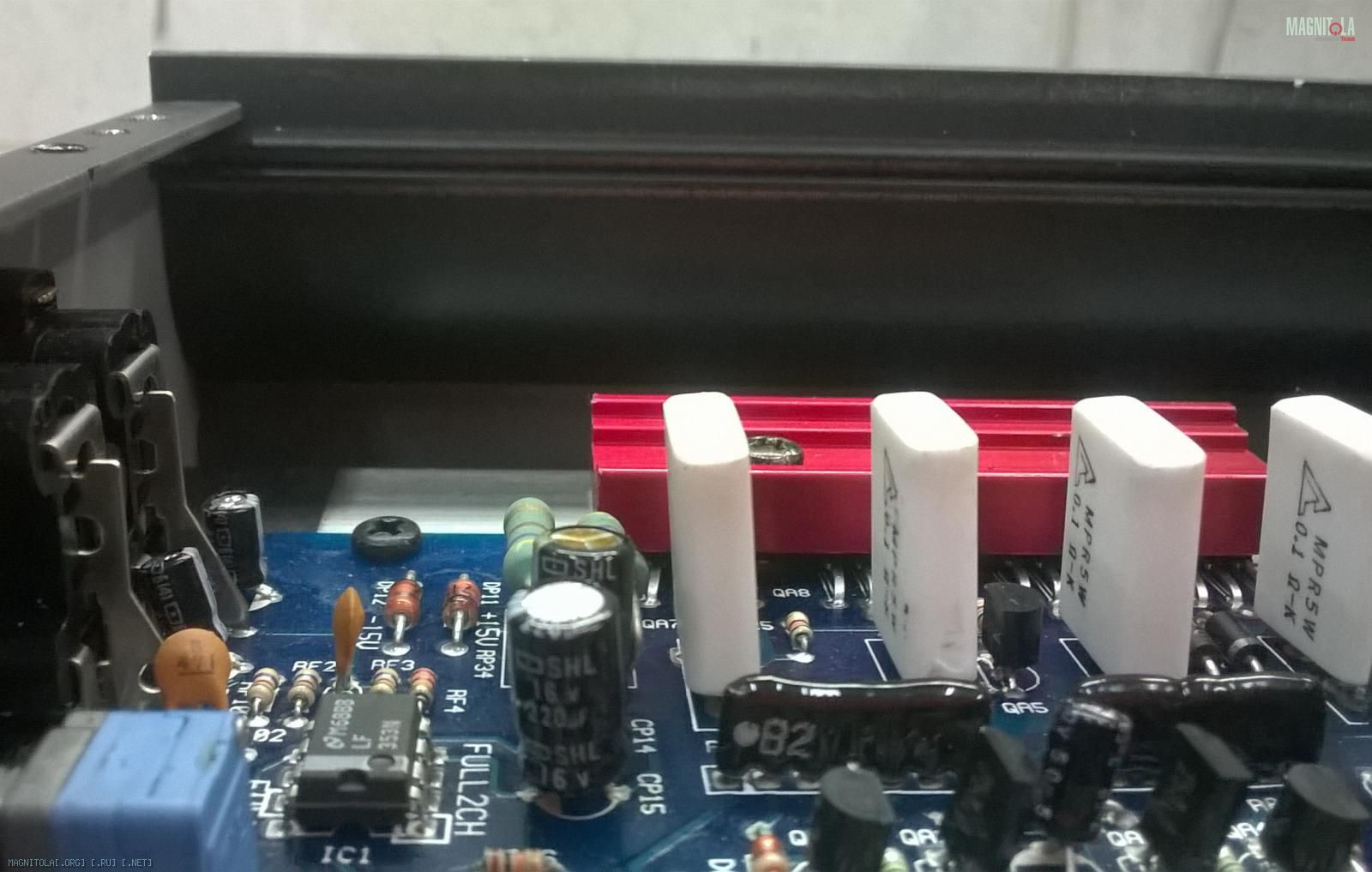

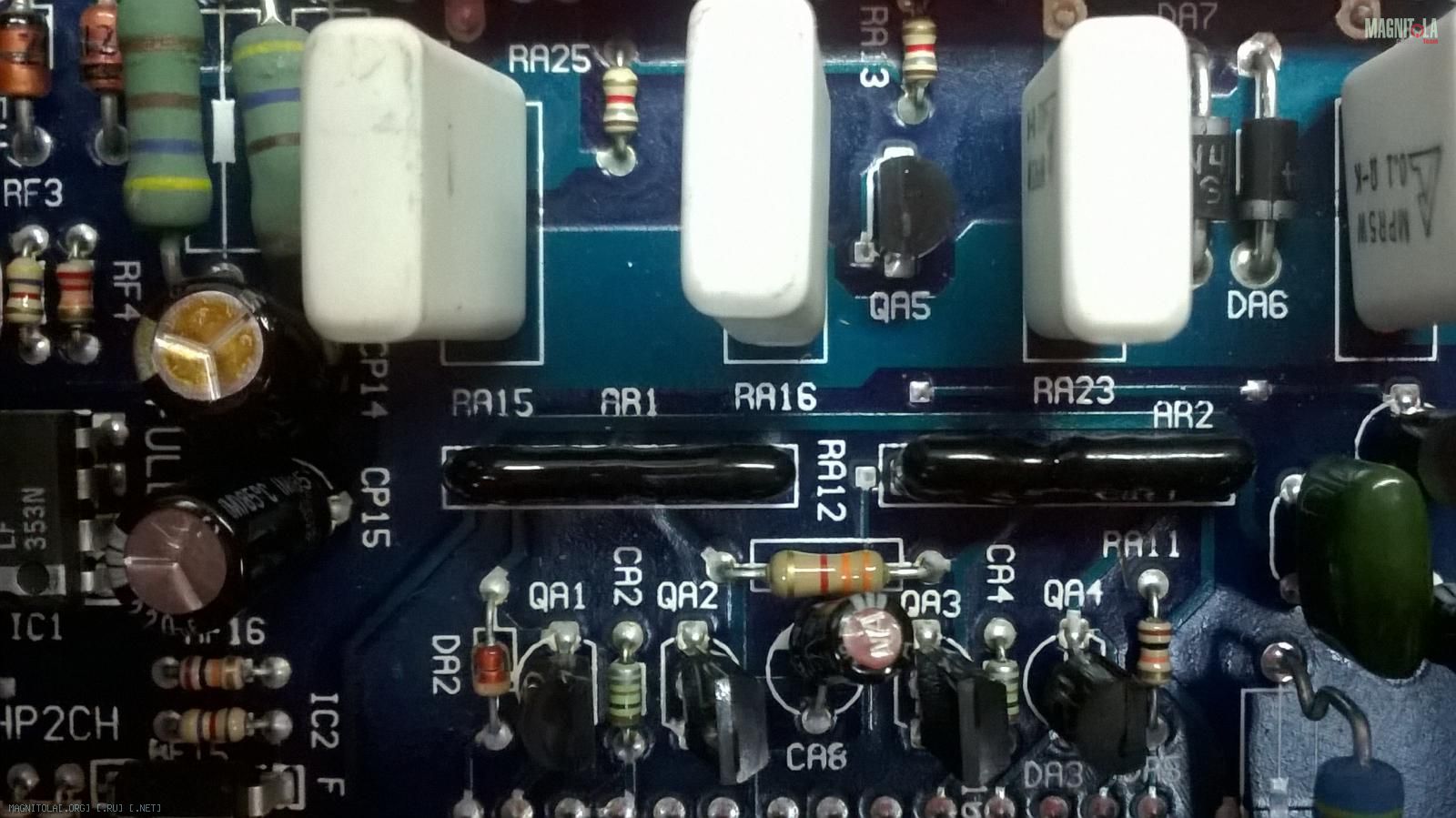

Прощу помочь схемой. Или может кто-нибудь знает что это за таинственная гибридка с надписью "B2" ?
Вложение 1304949Вложение 1304951Вложение 1304953
Вид для печати
Здравствуйте уважаемые единомышленники! С наступающим вас!
Прощу помочь схемой. Или может кто-нибудь знает что это за таинственная гибридка с надписью "B2" ?
Вложение 1304949Вложение 1304951Вложение 1304953
Скорее всего это набор резисторов... Гибридные схемы уже более четверти века в ширпотребе не применяют.
Ещё встречались такие и конденсаторные сборки.
Надо прозвонить
Lexx69,Этот усилитель не ширпотреб, он выпущен до того как Hifonics стал принадлежать Maxxsonics USA. Это, кстати, видно по комплектующим.Цитата:
Гибридные схемы уже более четверти века в ширпотребе не применяют.
Сборкой резисторов (как и конденсаторов) быть не может, габариты больше, на виде сбоку видно что состоит из разных по размеру деталей.
Есть такой усилитель - Prestige, он моложе 25 лет, он бюджетный и в нем используются гибридки. Ещё пару раз встречал, как вы изволили выразиться " в ширпотребе", но названий не запомнил...
Под понятием ширпотреб, имелось ввиду бытовая техника, а не промышленная или для оборонки...
По фото не разглядеть и понять размер и есть ли там что под компаундом..
По памяти, шим сделан на сборке у алпайн джуба, встречал сборки у PPI, но без компаунда..
Вообще сборки это головная боль, так как в 99%случаев документации на неё не найти.
С этим полностью согласен, ситуация ещё усугубляется тем, что примерно в половине случаев проблема "прячется" именно в этих гибридках.Цитата:
Сообщение от Lexx69
Рисуй схему, там уже поймешь что это, скорее всего сборка транзисторная, а может просто 2 транзистора залиты вместе для теплообмена, типа дарлингтона. А еще проще выпаять и транзистор- тестером посмотреть.
Владислав Лапшин, похоже так и придется. Просто думал вдруг кто-то уже сталкивался.
на плате маркировка AR - это Array Resistor ))) прозвоните чтоб убедиться
если по стандарту - то AR это когда на одну из ног сборки внутри соединены все резисторы (RN - когда резисторы независимы)
но проще прозвонить
Спасибо, буду пробовать. Просто ну совсем не похожи на сборку. И больше, и не ровная...
В общем разобрался. Всем спасибо! Действительно сборка резисторов, правда не стандартная...
Нарисовал, вдруг кому пригодиться:
Вложение 1306777
Вообще, вот сколько ремонтировал американскую технику - всегда задаюсь вопросом: "на х, зачем?"...
То транзисторы к радиатору припаяют... То вот с этой сборкой, ведь на коленке она сделана, из бескорпусных резисторов, и спаяны они криво, и залиты абы как, и компауд полное Г.
Ладно бы, все эти извращения были обусловлены супер характеристиками конечного продукта. Так ведь нет, все примерно как у всех...
