Модулятор soundstream 6500d
Доброго времени всем читающим .

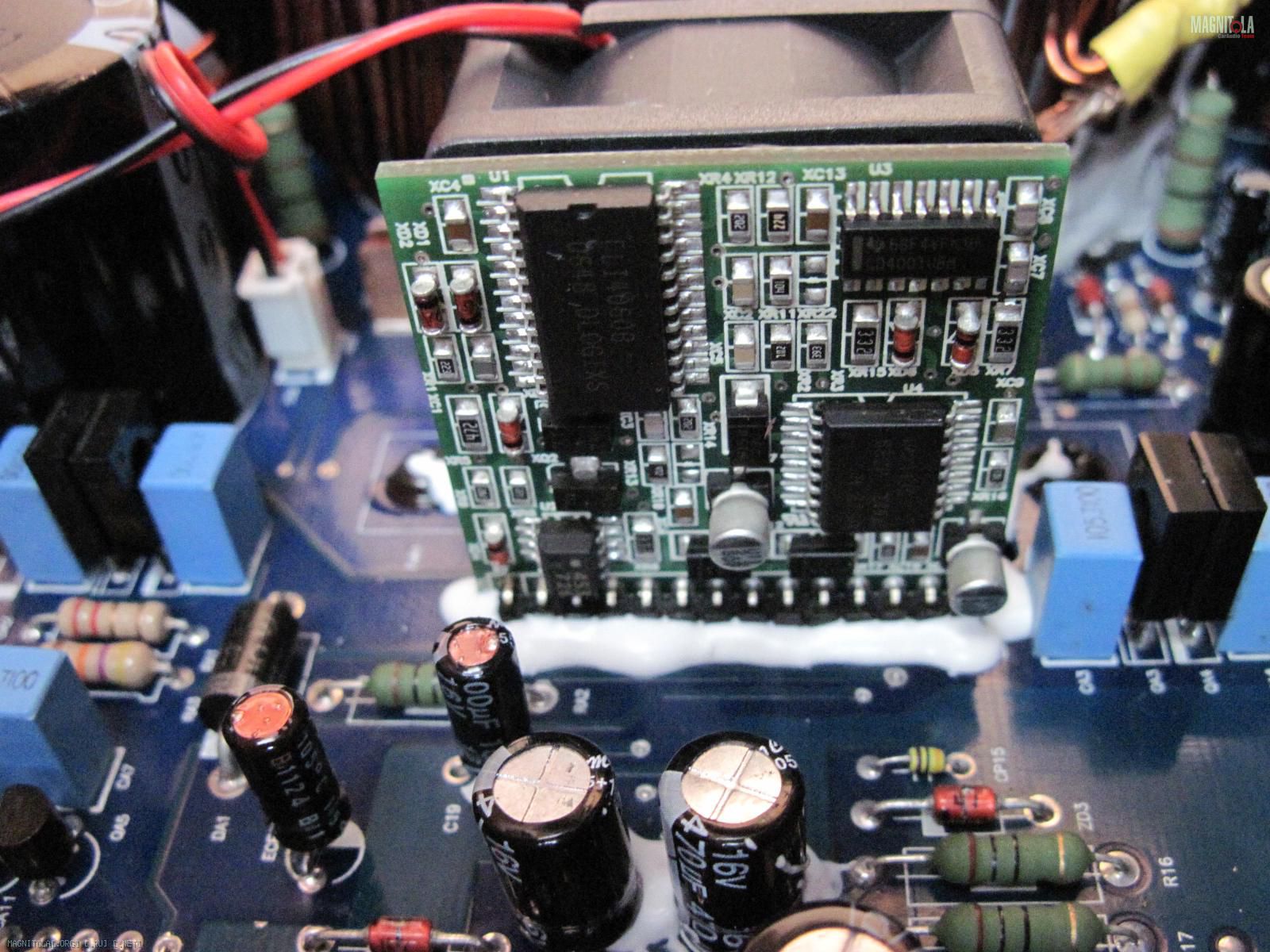

Все напряжения в норме, реле мягкого старта срабатывают. Аппарат конечно упаян весь в хлам, не суть. По предварительной части сигнал проходит. Дико греется одна из микросхем на плате модулятора, это которые затерты.
Помогите определить маркировки микросхем на модуляторе , или схему этого модуля.
Вложение 1313105
Re: Модулятор soundstream 6500d
Вложений: 1
Re: Модулятор soundstream 6500d
Re: Модулятор soundstream 6500d
Soundstream XXX-6500D : Soundstream Goliath Tarantula XXX-6500
Фото: https://www.drive2.com/l/481268060301296212/ :D
https://www.amp-performance.de/en/11...-XXX-6500.html
Схемы: http://magnitola.org/diagnostika-i-r...xx-6500-a.html
https://forum.cxem.net/index.php?/to...tula-xxx-6500/
ArturH2, в этом модуле (U5) стоит драйвер IR2010S (U4), CD4001 (U3) и CDI4060B (U1 ?) ;)
Типовая схема усилителя на IR2010 / TL494 : https://www.afiata.com/audio-circuit-3/
http://www.afiata.com/wp-content/upl...-and-TL494.jpg
http://magnitola.org/sovety-po-avtoz...silitelei.html
Аналогичные модели: Ground Zero GZPA 1.6000D / Soundstream Goliath Tarantula XXX-6500 / Lanzar OPTI 4000D
Audiobahn A4KDN = Ground Zero GZPA 1.6000D = Lanzar OPTI 4000D = MA Audio HK-10KA = Soundstream XXX-6500
Мануал: https://elektrotanya.com/lanzar_opti.../download.html и схема выходного каскада (Lanzar OPTI 4000D): :yes4:
https://elektrotanya.com/PREVIEWS/63..._sch.pdf_2.png
