могу фото сделать,я сам удивился что нет,на резистор приходит эти самые 30V и на нем же 11V приходит на разъем платы где индикация питание и защита
Вид для печати
могу фото сделать,я сам удивился что нет,на резистор приходит эти самые 30V и на нем же 11V приходит на разъем платы где индикация питание и защита
обязан быть стабилитрон )) А вот почему на резисторе (резисторах, строго говоря - их два, по + и по -) падает 19 вольт, вопрос. Как вариант - был перегруз цепям по +/-15, выгорели стабилитроны, а ток нагрузки создает падение на резисторах. Картина одинаковая и в плюсовом и в минусовом плечах?Цитата:
Сообщение от vlad28
Давайте фото посмотрим.

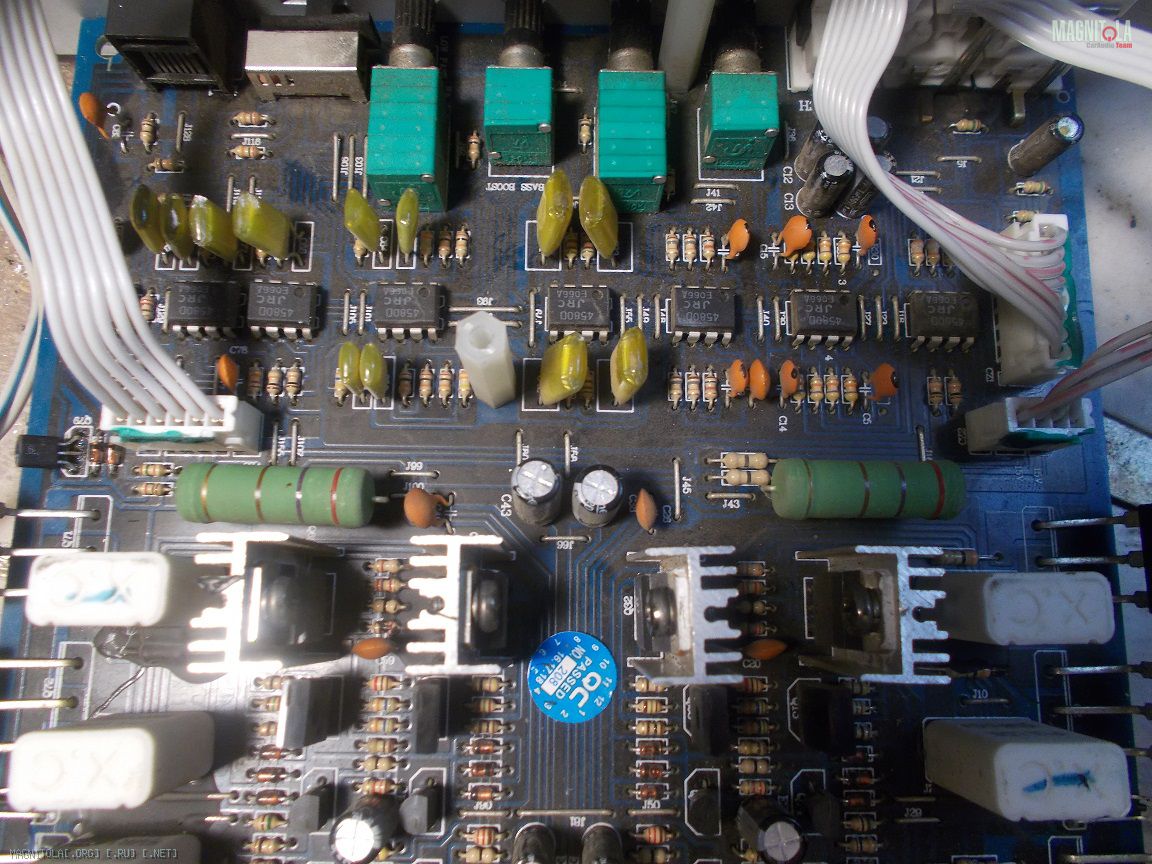

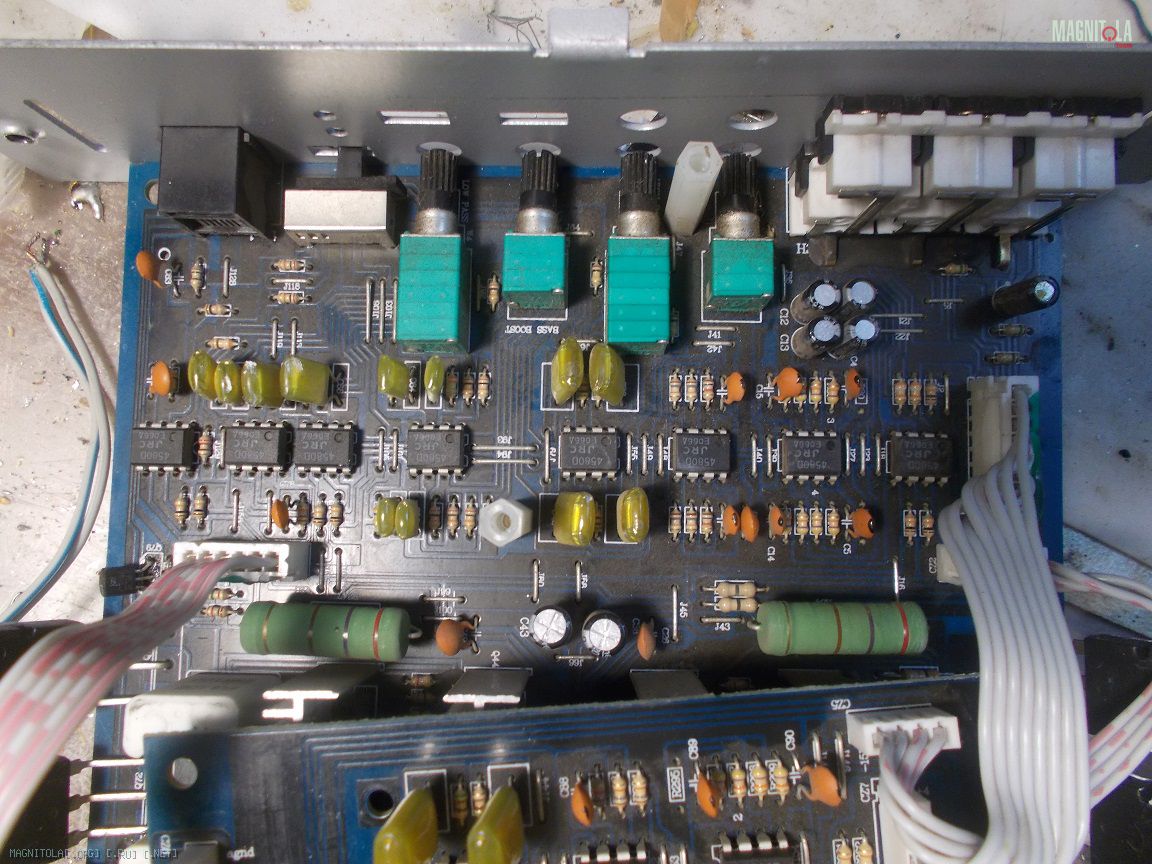

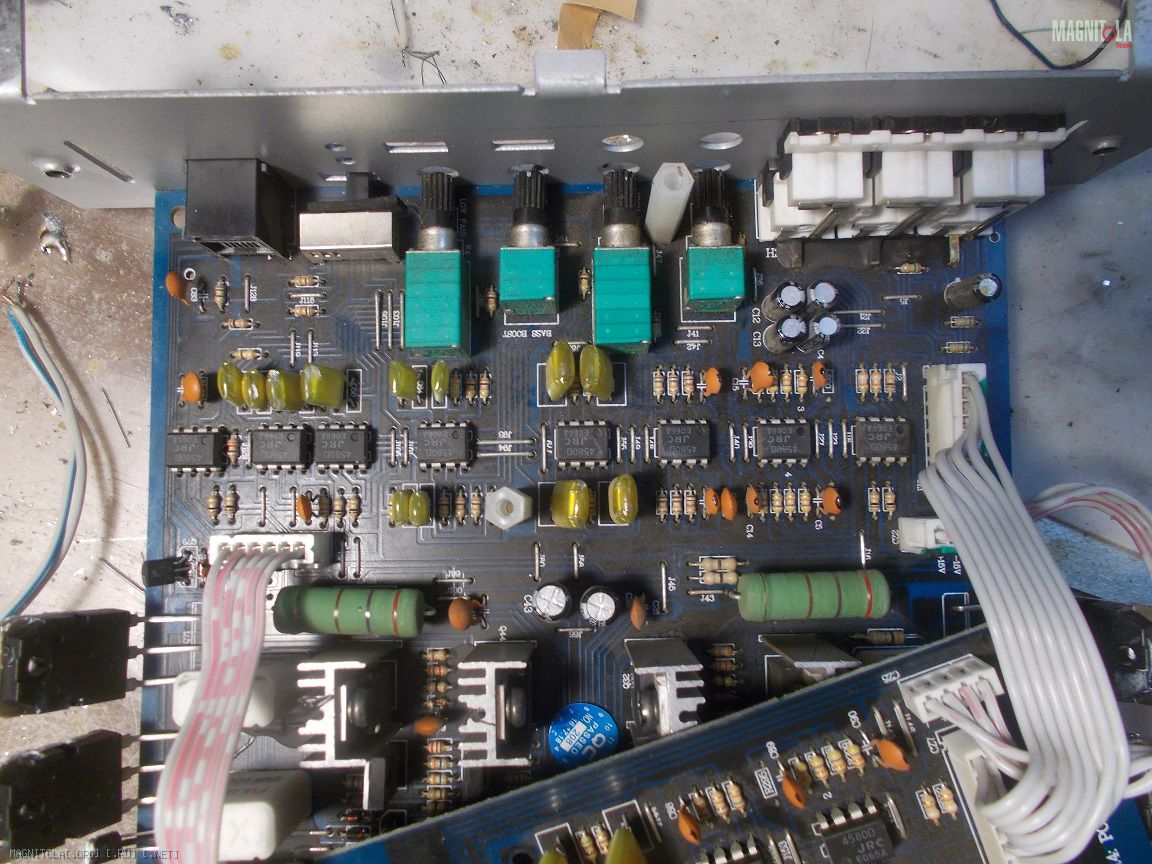

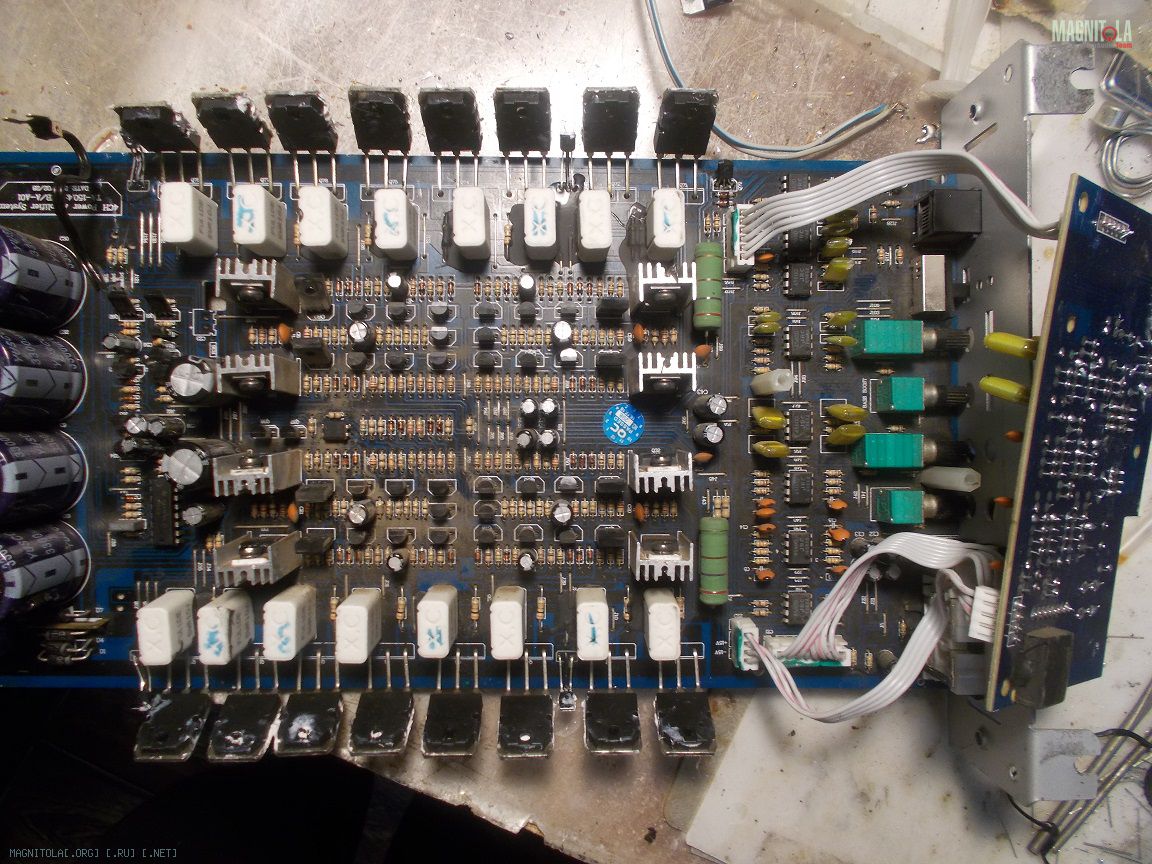

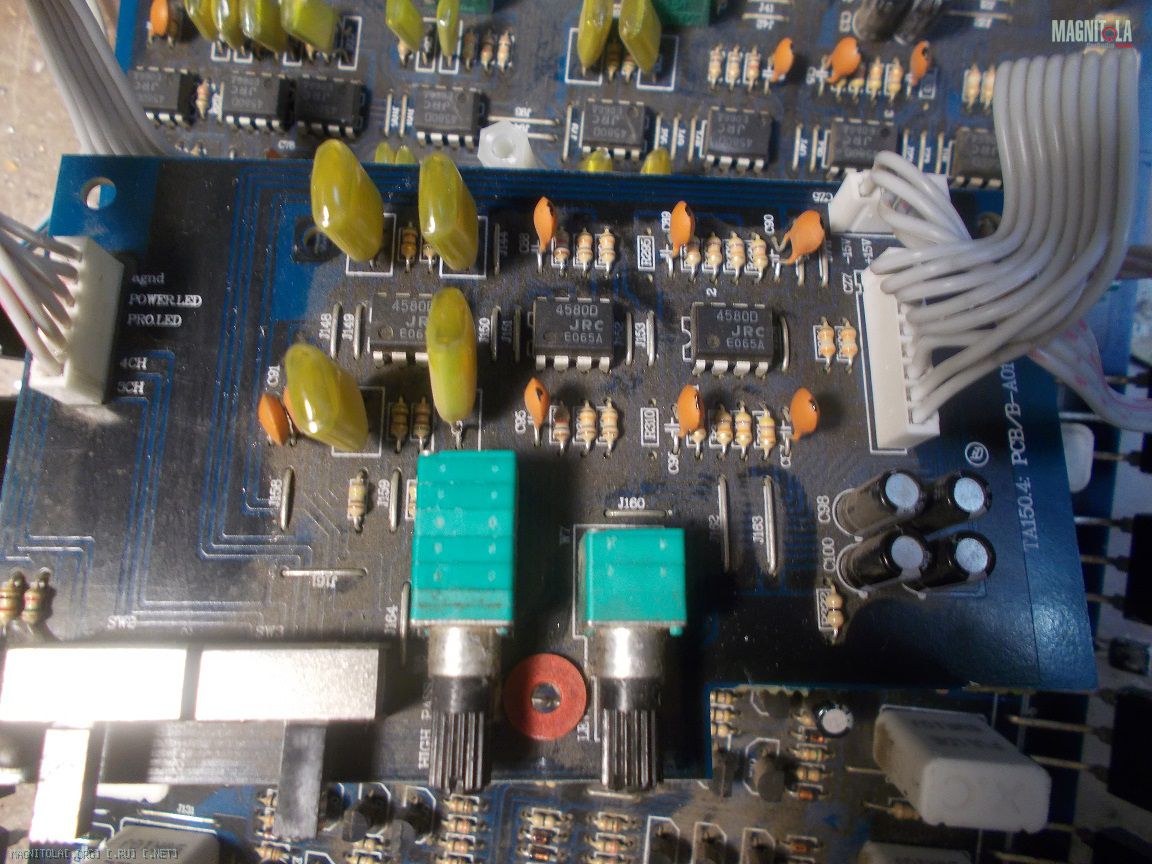

в обоих плечах так себя ведет,подал 14V питание как нужно стало но все равно не включается.Вложение 1314479Вложение 1314481Вложение 1314483Вложение 1314485Вложение 1314487
vlad28, а я ж вам давал ссылку на тему про урал )) смотрите фото http://magnitola.org/users/photo/247...2_IMG_5518.jpg Нашли стабилитроны? :)
да посмотрел еще раз фотки нашел, но почему при подаче 14V ,восстанавливается питание 15V и все равно не включается,индикации ни какой нет
Потому, что 99% что усь в защите... а почему, это уже другой вопрос. И по фотографии такое не лечится.. Надо смотреть и мерить...Цитата:
Сообщение от vlad28
Был у меня с одним усилителем такой прикол, он не включался из за перегоревшего индикаторного светодиода который был включен в цепь защиты...
Да не восстанавливается, просто поднимается. Если стабилитроны исправны, и +/-30 (или больше при +14 питания) вольт на входе, на выходах стабов уже должно быть стабильные +/-15. Питание ОУ - вторично, разберитесь сначала, что с ПН вообще, в т.ч почему нет индикации.Цитата:
Сообщение от vlad28
Мой совет... Найдите схемы десятка бюджетных усилителей и посмотрите как они построены... Общие принципы построения ПН и защиты, а так же их вторичного питания... тогда придет понимание, что и где искать дальше.
Спасибо,я понял
Понял-это мало в ответе.В первую очередь паяльник в руки и пропаять всю печатную плату сначала,а потом выводы делать по работеЦитата:
Сообщение от vlad28
