Machete M350D Не запускается

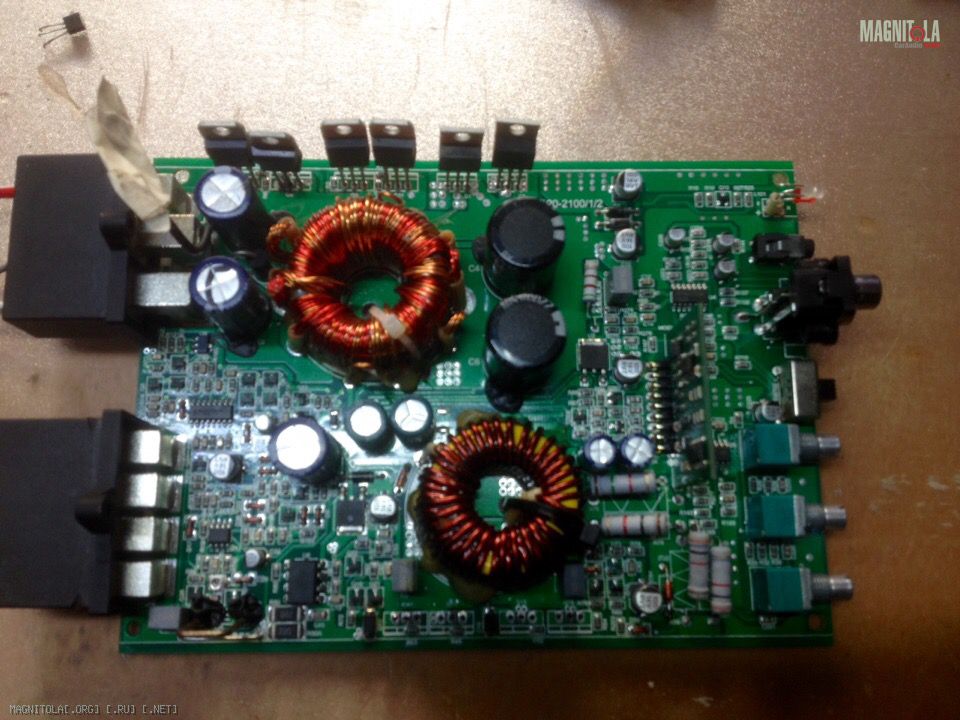

Приветствую всех. Нужна помощь в ремонте усилителя Machete M350D. Принесли со словами - быстро перегревался и уходил в защиту, а потом вообще перестал запускаться. При подаче питания мигают лампочки Power и Protect поочереди. Потребление при этом прыгает в районе 2-3А. Разобрал, Оказались пробиты два выходника. Схемы на него не нашёл, что усложняет ремонт, по крайней мере для меня в данной ситуации. Без выходников усилитель запускается. Замеры напряжения на контактах транзисторов показали следующее : относительно минуса питания на одном плече (Q17, Q14) на затворах 6.8В, на стоках 34.2В , истоки 0В. На другом плече (Q15, Q16) на затворах -26.2В, на стоках 0В, на истоках -34.2В. На банках напряжение 34.5 и -34.2 . Стал поднимать смд в больном канале. Диоды и стабилитроны в порядке. Нашел один пробитый транзистор Q23. Маркировка на нём 2Т, соответственно это MMBT4403, в наличии таких нет, поэтому временно подпаял BC327-25. Ситуация не изменилась. Немного греется маленькая вертикальная плата. Выпаивал её, без неё ситуация та же. Стабилизаторы 5В в порядке. При подпаивании транзисторов здорового плеча усилитель запускается и на выходной клемме 1.3В. При подпаивании транзисторов больного плеча усилитель тоже запускается, но на выходных клеммах -26.2В. Не могу найти проблему, прошу помощи. Вложение 1314665

Вложение 1314669Вложение 1314671

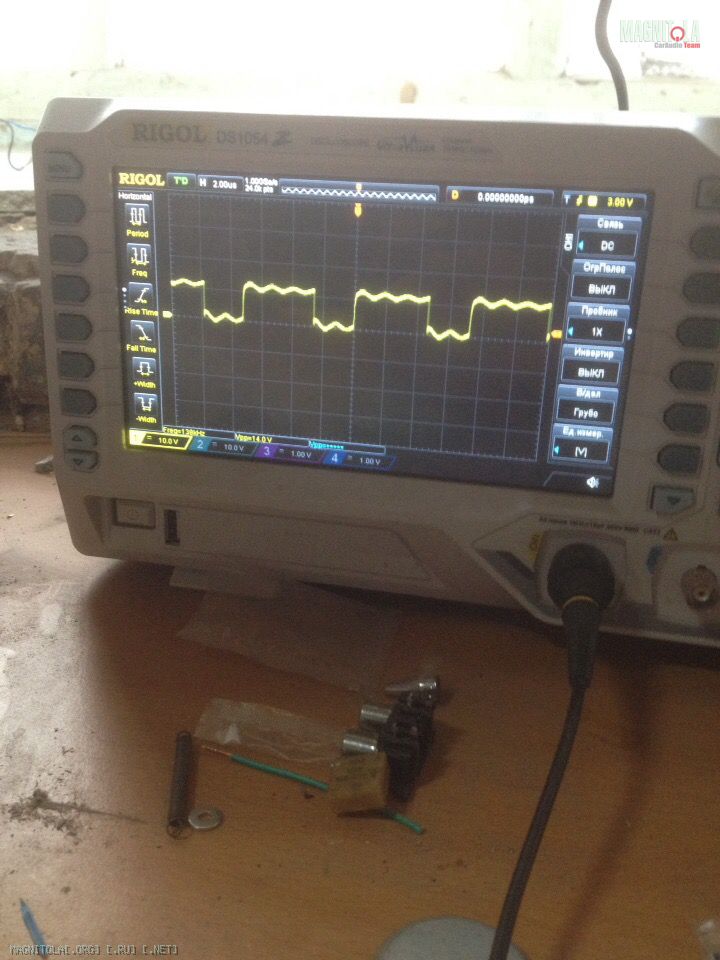

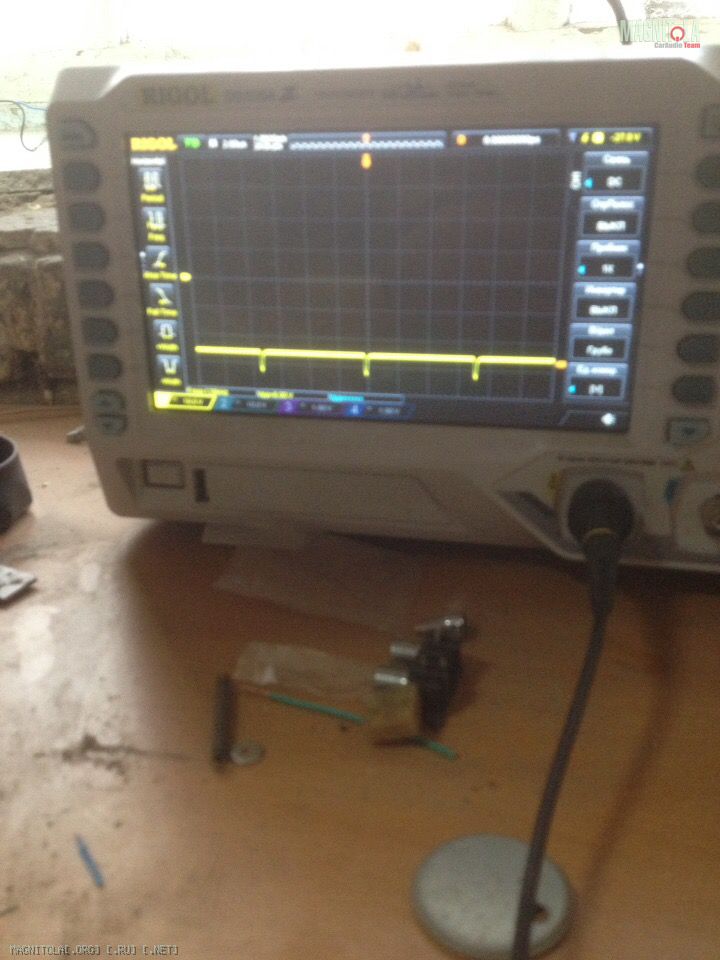

Осциллограммы на затворах выходников (транзисторы сняты) . На здоровом канале похоже на прямоугольник, а на больном узкие импульсы с большой постоянкой

Всё, разобрался, всем спасибо.

Что в итоге было то? Кроме вышеперечисленного....

Цитата:

---

Сообщение от Lexx69

Что в итоге было то? Кроме вышеперечисленного....

---

А всему виной микросхема логики 74HC00 на плате драйвера. В общем то проблема более чем была очевидна, а я что то загнался и завис))
