Замена конденсаторов Pioneer GM-X802

Цитата:

---

Сообщение от clip

Так я вам два скриншота ссылок дал :) Что уж готовые фразы в гугл не забить-то?
ОК, сделаю за вас. Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Кстат, под вашим первым сообщением искусственный интеллект форума вставил пять ссылок полезных тем. По одной из ссылок точно есть ответ на ваш вопрос.


Да, в другой ситуации в этой теме первое сообщение скорее всего стало бы и последним, как и во многих других подобных темах.
Все на Ардуино! :)

---

Спасибо за ссылку, пошел конструктив) буду читать и возможно отпадут такие вопросы:)

всем ещё желающим помочь - ссылкой или прямым советом, буду благодарен!

Что то разговор зашел далеко...
По поводу тех конденсаторов, которые на схеме, именно на схеме, обведены красным, это фильтрация питания усилителя напряжения, сделанная не через дополнительные обмотки трансформатора, а с помощью умножителя напряжения, точнее это выпрямитель с вольтодобавкой, а не стабилизатор +-15 вольт...
Там можно увеличить емкость, но без фанатизма, и результат от этого будет.
На стабилизаторе +-15 вольт, он на схеме расположен выше, емкость так же можно увеличить, до тех же 1000 мкф. Стабилизатор вполне переварит возросший скачек тока при включении, из за увеличения емкости.

Цитата:

---

Сообщение от Lexx69

точнее это выпрямитель с вольтодобавкой, а не стабилизатор +-15 вольт

---

Да, маху дал, не посмотрел внимательно, хотя шевельнулась мысль про 50V что "что-то не то" , и ведь знал про вольтодобавки, но тяму не хватило :)

Цитата:

---

Сообщение от Lexx69

Что то разговор зашел далеко...
По поводу тех конденсаторов, которые на схеме, именно на схеме, обведены красным, это фильтрация питания усилителя напряжения, сделанная не через дополнительные обмотки трансформатора, а с помощью умножителя напряжения, точнее это выпрямитель с вольтодобавкой, а не стабилизатор +-15 вольт...
Там можно увеличить емкость, но без фанатизма, и результат от этого будет.
На стабилизаторе +-15 вольт, он на схеме расположен выше, емкость так же можно увеличить, до тех же 1000 мкф. Стабилизатор вполне переварит возросший скачек тока при включении, из за увеличения емкости.

---

Спасибо, Алексей, за ясный и подробный ответ, я все равно не понял бы этого, даже если что то прочёл. Но все равно буду стараться сам в первую очередь находить информацию. Верхние конденсаторы на 100/16 наверное не смогу увеличить ёмкость он впритык к радиатору стоят( а нижние тогда попробую поднять, если говорите без фанатизма, до 440 мкФ..

Цитата:

---

Сообщение от Fly53

до 440 мкФ

---

А почему именно столько и где вы их собираетесь взять?

Цитата:

---

Сообщение от clip

А почему именно столько и где вы их собираетесь взять?

---

Сорян, 470 имел в виду, опечатка, просто немного больше стоящего номинала в 330, но "без фанатизма" как предостерёг Алексей)
Думал конечно 1000 сначала, но что то побаиваюсь перемудрить.

Цитата:

---

Сообщение от Fly53

470 имел в виду

---

ОК, а то прям заинтриговал )

Вот где можно проявить фанатизм, так это в шунтирования питания операционников... На каждый операционник на +и- можно повесить 0.1 мкФ керамику np0, относительно земли... Довольно удобно использовать smd вешая их прям состороны монтажа.
Особенно если операционники менялись на более высокоскоростые.

Цитата:

---

Сообщение от Lexx69

Вот где можно проявить фанатизм, так это в шунтирования питания операционников... На каждый операционник на +и- можно повесить 0.1 мкФ керамику np0, относительно земли... Довольно удобно использовать smd вешая их прям состороны монтажа.
Особенно если операционники менялись на более высокоскоростые.

---

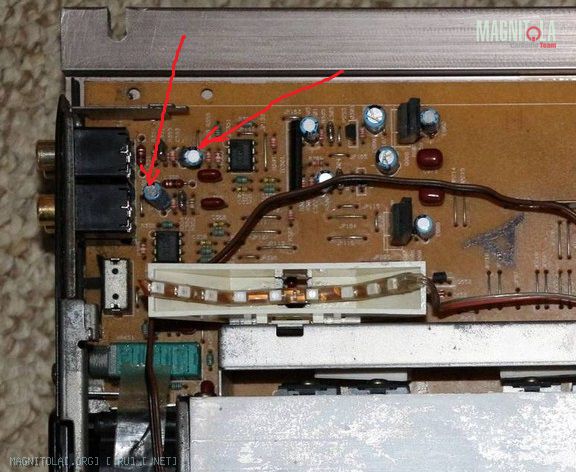

Алексей, а питание ОУ, это вот то , что я выделил красными стрелками на фото?
Вложение 1316709

Цитата:

---

Сообщение от Fly53

Алексей, а питание ОУ, это вот то , что я выделил красными стрелками на фото?
Вложение 1316709

---

Так, понятно... Тогда пропускаем эту тему... так как боюсь сделаете только хуже.
