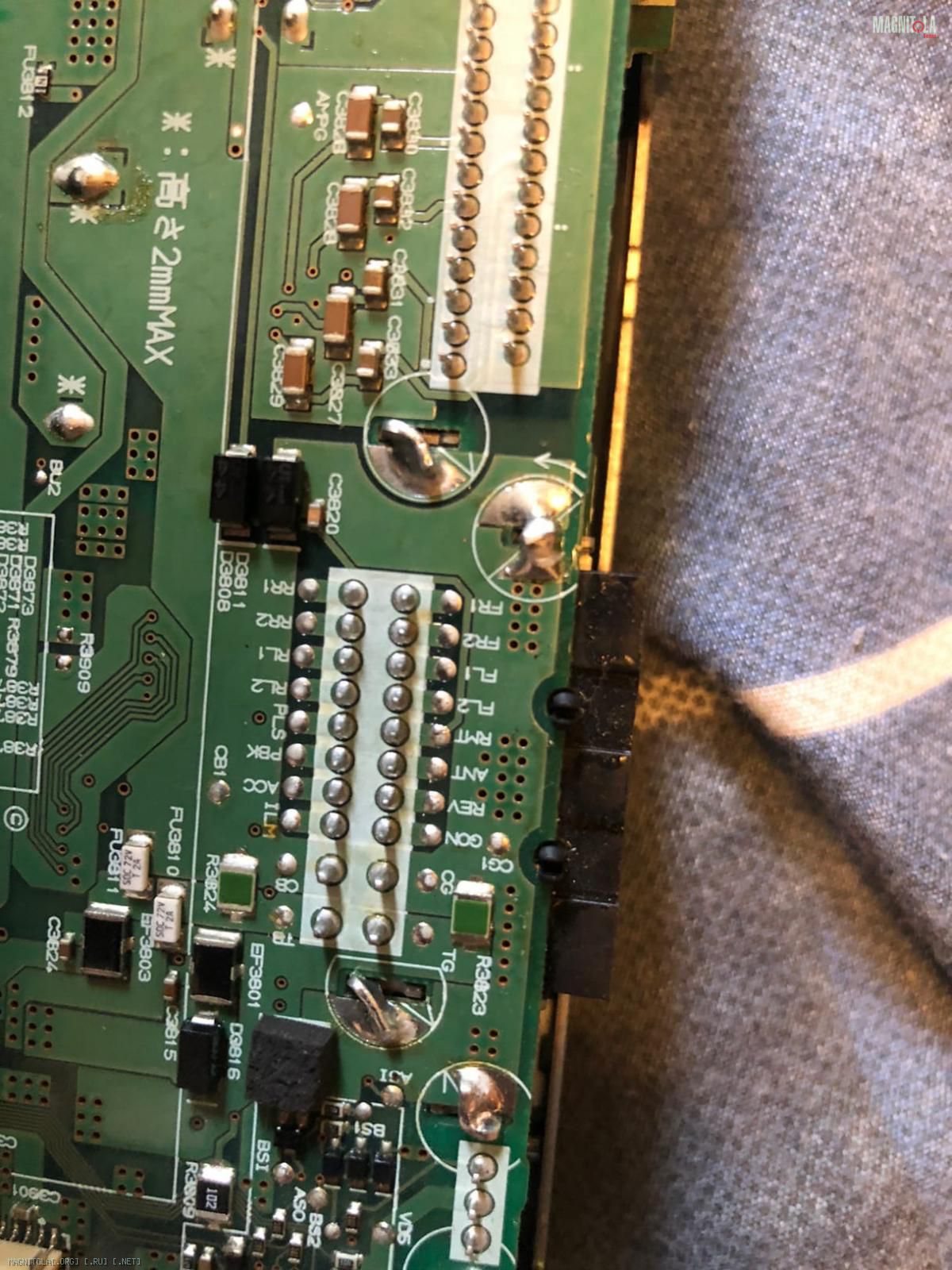

Народ подскажите как расшифровываются обозначения на плате, какой кабель за что отвечает на Pioneer Carrozzeria AVIC-ZH990Вложение 1343971
Вид для печати
Народ подскажите как расшифровываются обозначения на плате, какой кабель за что отвечает на Pioneer Carrozzeria AVIC-ZH990Вложение 1343971
Там вроде все подписано, FL FR перед левый правый. RR RLзадние левый правый. AAC +замка зажигания. ILM +подсветки.RMT. выходит + на управление усилками. ANT выходит+ на управление активной антенной. Далее берешь цешку и ищешь минус, постоянный + через силовой диод и катушку.
