Приветствую всех

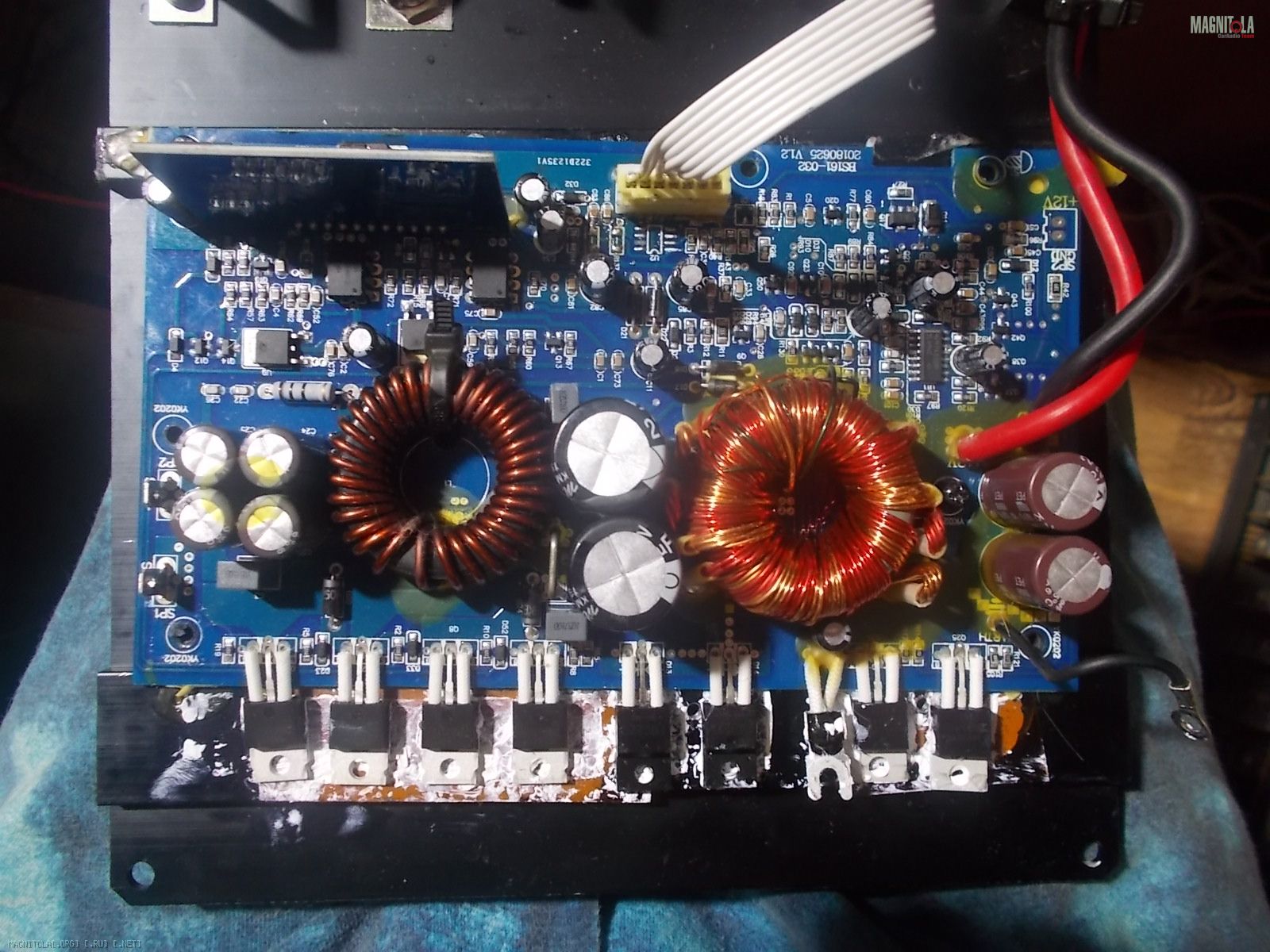

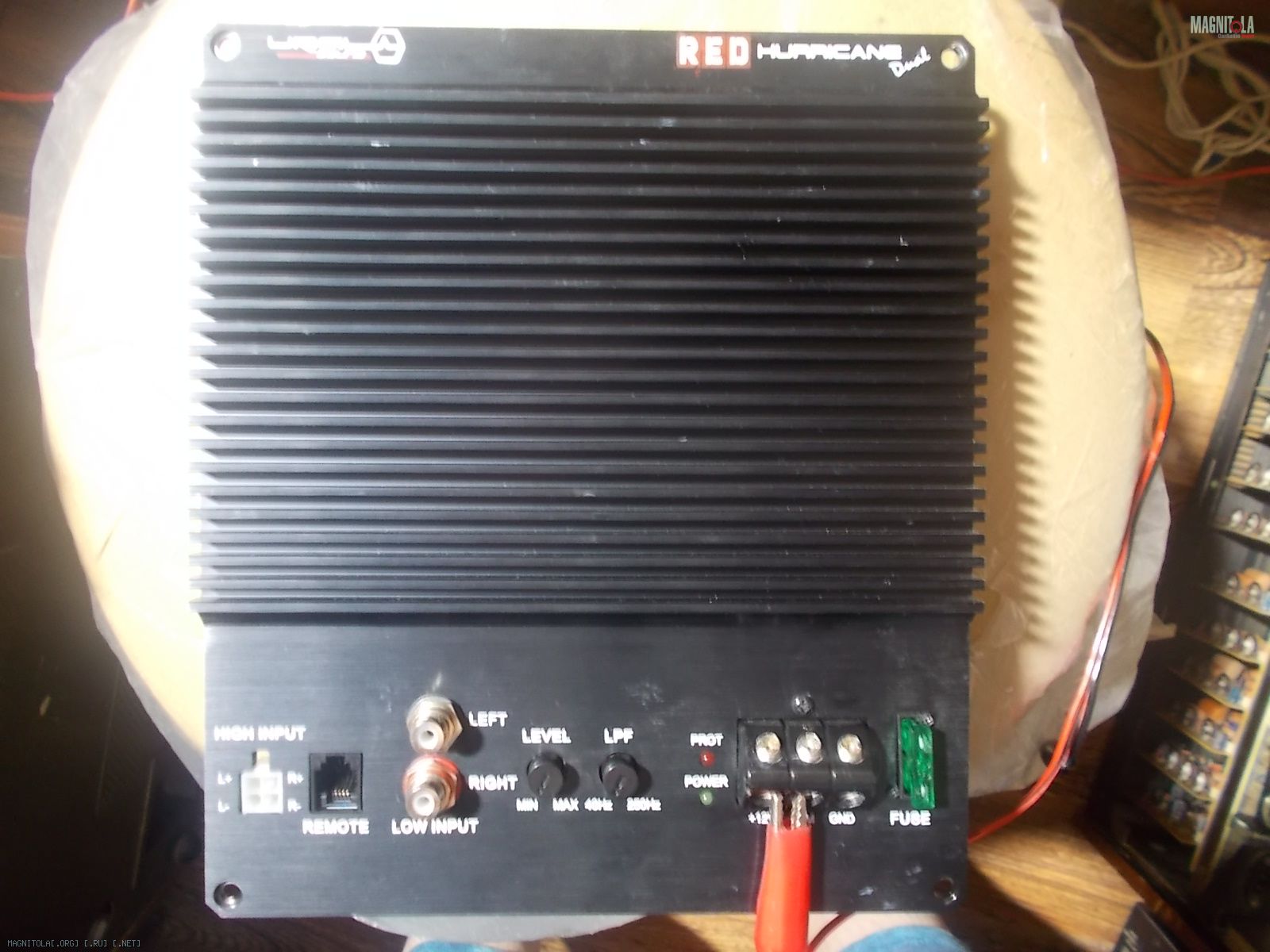

нужна схема ural as-d12a фото во вложении, причину нашел, но нужна схема выгорают обрывные резисторы на 10 Ом,R137,R172, по питанию 15V,не могу найти на чем построено это питание.Вложение 1344471Вложение 1344473Вложение 1344475
у кого есть поделитесь пожалуйста или аналогичная
Логически будем размышлять? Если это D-класс то от 15 вольт что питается?
Правильно. ОУ блока фильтра (гейна) и возможно модулятор, но это не точно.
Если дальше думать лень можно выпаять ОУ из УП и посмотреть, как поведет себя оконечник.
Всем Спасибо,дефект найден,коротнул конденсатор пиковый (флажок) по питанию 15V,поэтому и горели обрывные резисторы,клиенту отдан уже
Этот вариант встречается не так часто,но случается иногда.Обращать на эти мелочи надо всегда и не игнорировать это просто....Цитата:
