DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
Приветствую.
Имеется данный усилитель

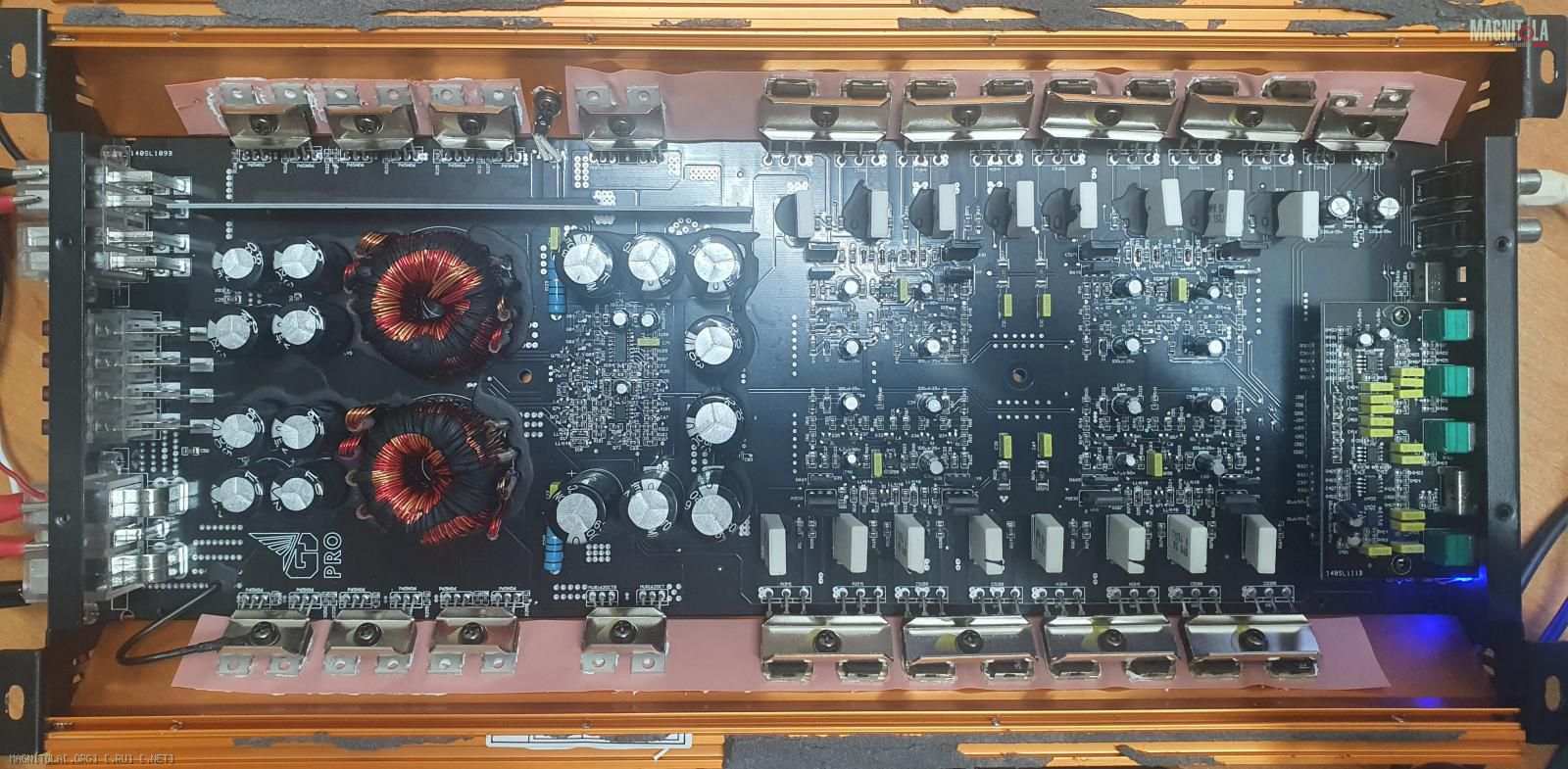

Вложение 1346241
Проблема в следующем, появилась на первом канале постоянка примерно 20мВ (может это не страшно, но на остальных каналах 4-9 мВ) также есть очень заметный фон на всех каналах усилителя.
Что известно по диагностике: -12В и корпус 0 Ом, -12В и масса RCA 1 кОм, а вот общий с выгода силового транса и масса RCA звонится в короткое, при замыкании входа RCA фон не пропадает, на выходе операционников при подаче синуса 50 гц накладывается еще частота 34 кгц (а на этой частоте как и работает tl494 в питальнике), снимая плату с операционниками фон на выходе усилителя пропадает, подавая сигнал напрямую на усилитель со снятой платой с оперцаионниками звук чистый без фона. В общем чтото я в ступоре, но смущает масса RCA и силового транса..... фото ниже

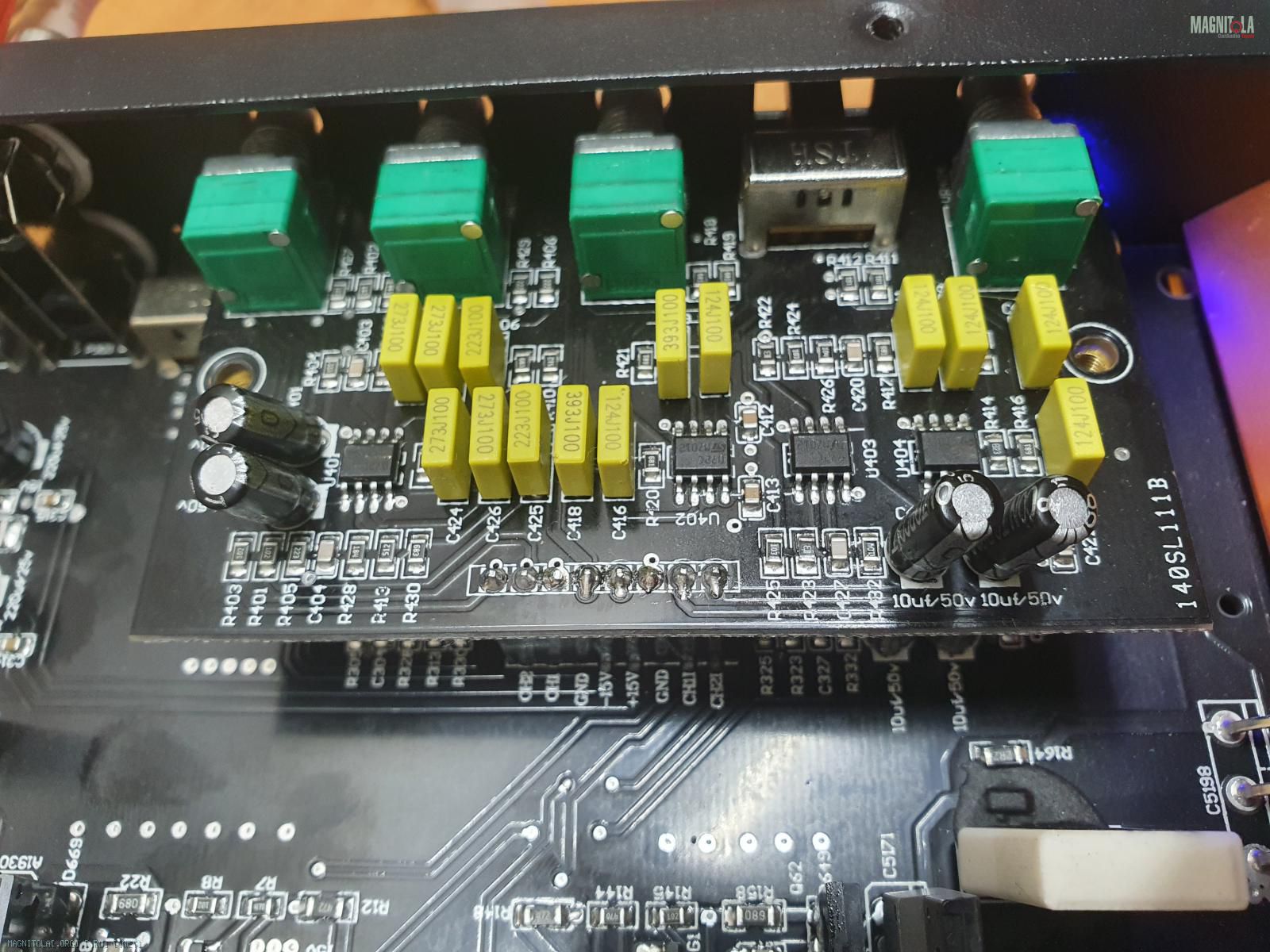

Вложение 1346243
Выслушаю все предложения если они будут и советы :scratch_one-s_head:
Re: DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
Проверь, посмотри пульсации в питании операционников.
Вложений: 1
Re: DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
Цитата:
Сообщение от
Lexx69 Проверь, посмотри пульсации в питании операционников.
Вечером посмотрю, отпишусь.

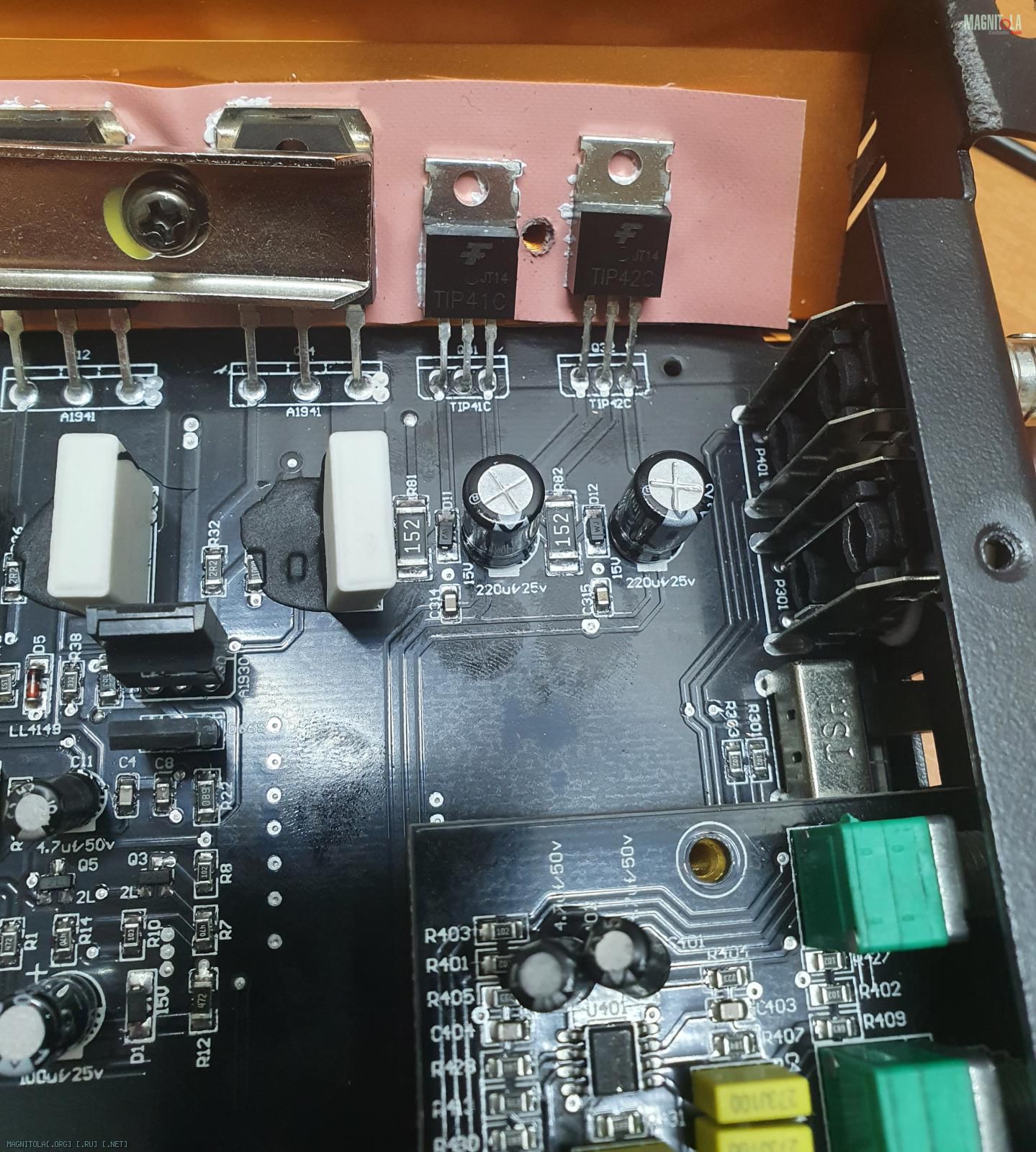

Забыл кстати добавить, питание операционников организованно на tip41c и tip42c с небольшой обвязкой.
Вложение 1346245
Re: DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
Цитата:
Сообщение от
Lexx69 Проверь, посмотри пульсации в питании операционников.
Вобщем проверил пульсации по питанию tl072c в +15В до 110мВ в -15В до 60мВ. Наверно многовато? Пробовал добовлять электролиты по 470мкф толку ноль, шумы не уменьшаются. Тогда вопрос, как его уменьшить ж)
Re: DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
Odmin, Здесь больше похоже на глюк диффкаскадов УМ.Транзисторы ушли от номинала и их нужно просто поменять,предварительно проверить низкоомные резисторы обязательно....
Re: DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
Цитата:
Сообщение от
Odmin Вобщем проверил пульсации по питанию tl072c в +15В до 110мВ в -15В до 60мВ. Наверно многовато? Пробовал добовлять электролиты по 470мкф толку ноль, шумы не уменьшаются. Тогда вопрос, как его уменьшить ж)
Попробуй поменять стабилитроны... 110 мВ это многовато будет, если это шумы блока питания.
И проверь снабберные цепочки в блоке питания.
Да, и еще, помой спиртом как следует ту часть, где операционники.
Re: DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
Цитата:
Сообщение от
Lexx69 Попробуй поменять стабилитроны... 110 мВ это многовато будет, если это шумы блока питания.
И проверь снабберные цепочки в блоке питания.
Да, и еще, помой спиртом как следует ту часть, где операционники.
Стабилитроны заменены, и так же заменил конденсаторы на Lowesr на выходе tip41-42, пульсации упали до 30-40мВ. RC цепи по питанию вроде живы здоровы резисторы ~5Ом и конеденсаторы 1нФ 100в. Ка то так. Еще что смущает, когда касаешься ругулятора гейна, то фон усиливается, так же массы RCA когда касаешь тоже фон добовляется. Когда одной рукой за минус по входу, другой за регулятор гейна, то фон НЕ усиливается.
Изопропанолом было отмыто до всех манипуляций в первую очередь.
---------- Сообщение добавлено 02.07.2021 в 13:40 ----------
Цитата:
Сообщение от
kkoly777 Odmin, Здесь больше похоже на глюк диффкаскадов УМ.Транзисторы ушли от номинала и их нужно просто поменять,предварительно проверить низкоомные резисторы обязательно....
Первом канал, в котором увеличенное постоянное напряжение на выходе, был отключен и фон так и остался во всех осталдьных каналах. Я писал выше, когда подается сигнал напрямую в канал усилителя, с отключенной платой с операционниками, то фона никакого нет, все красиво и замечательно.
Re: DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
Цитата:
Еще что смущает, когда касаешься ругулятора гейна, то фон усиливается, так же массы RCA когда касаешь тоже фон добовляется.
Резистор гейна жив?
Ещё как-то раз "воевал", давным-давно с пятиканальником. Так вот всему виной был ОУ, причем на сабвуферном канале. А грязь была во всех 5-ти каналах. Хотя у меня не фон а скорее ВЧ шум был.
Re: DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
А может быть виною неправильно подобранный делитель на ОУ? Завышен коэфициент усиления
Re: DL Audio Gryphon Pro 4.200 V.2фоновый шум в каналах
Какое сопротивление между землями первички и вторички?
