Здравствуйте, ARU-3000/2 дефект при включении горят обо индикатора и синий моргает, при диагностике обнаружил,что на одном плече сгорели выходные транзисторы,вопрос: при отсутствии выходных транзисторов на обоих каналах, индикаторы должны гореть и также при отсутствии плат драйверов или без них так и работает и существует ли схема на него?

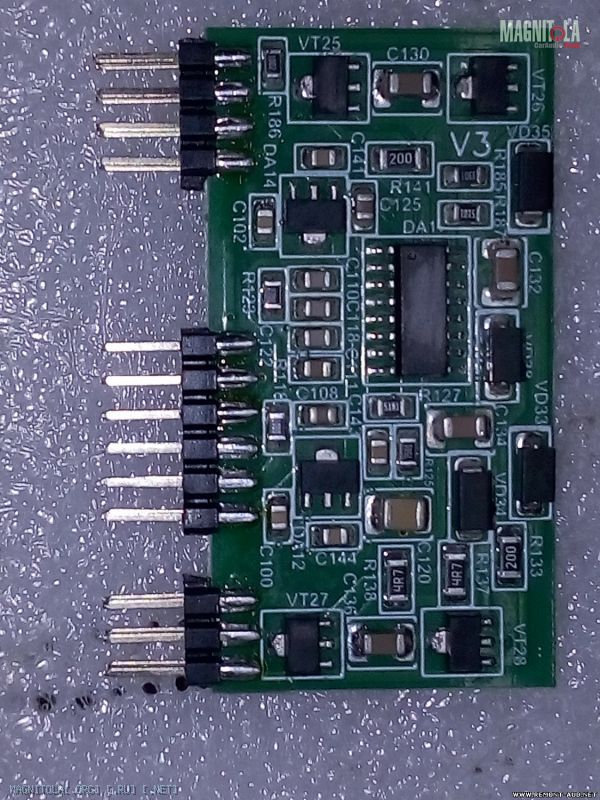

причину нашел, кто нибудь знает какая микросхема DA1 на плате стоит?Вложение 1349051
soic-16
это корпус,название микросхемы?
Корпус.Цитата:
Сообщение от vlad28
нужна маркировка микросхемы,на что менять
IR(S)..844s
Вы имеете ввиду 21844?
если смотреть куда что идет от микросхемы,то это выглядит так
DA1 1 нога идет на стабилизатор DA14 78L05 1-out,
2 нога gnd, 3 нога на разъем средний слева крайний контакт
2 нога gnd идет на разъем средний на второй и четвертый контакт считая слева
6 нога идет на стабилизатор DA12 79L05 3-out,
1 нога gnd, 2 нога на разъем средний справа крайний контакт
Вложение 1349113
Вложение 1349115
Ну вот уже проще. IRS2092
Это хорошо,но ещё встречается в обвязке плохая глина,которая может вызывать замыкание,а также диоды с утечкой.Встречалось не на одном экземпляре.Возьмите это на заметку обязательно,в принципе плата драйвера уже от новой версии,доработаннойЦитата:
Сообщение от WENQ
