Приветствую всех,

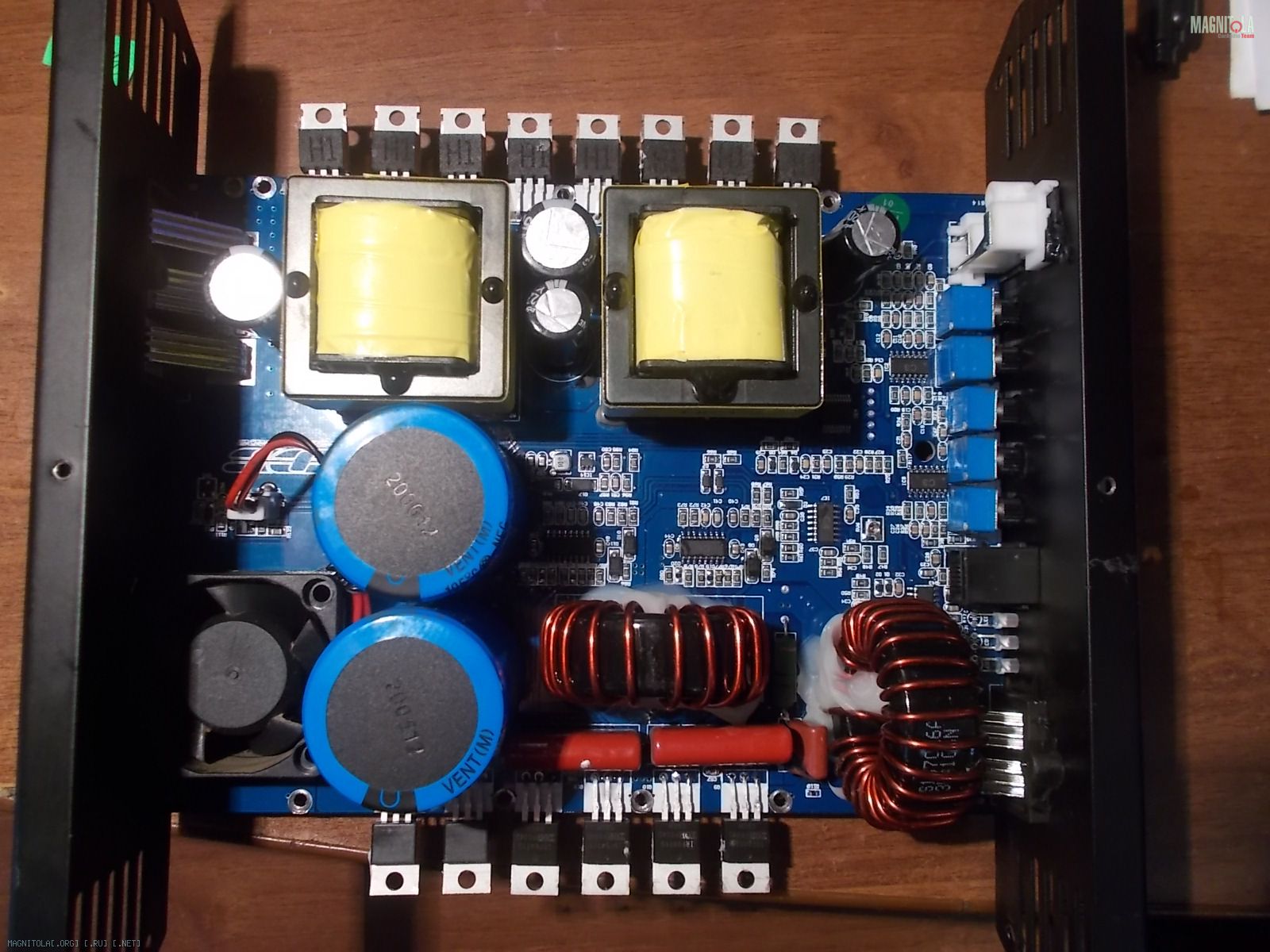

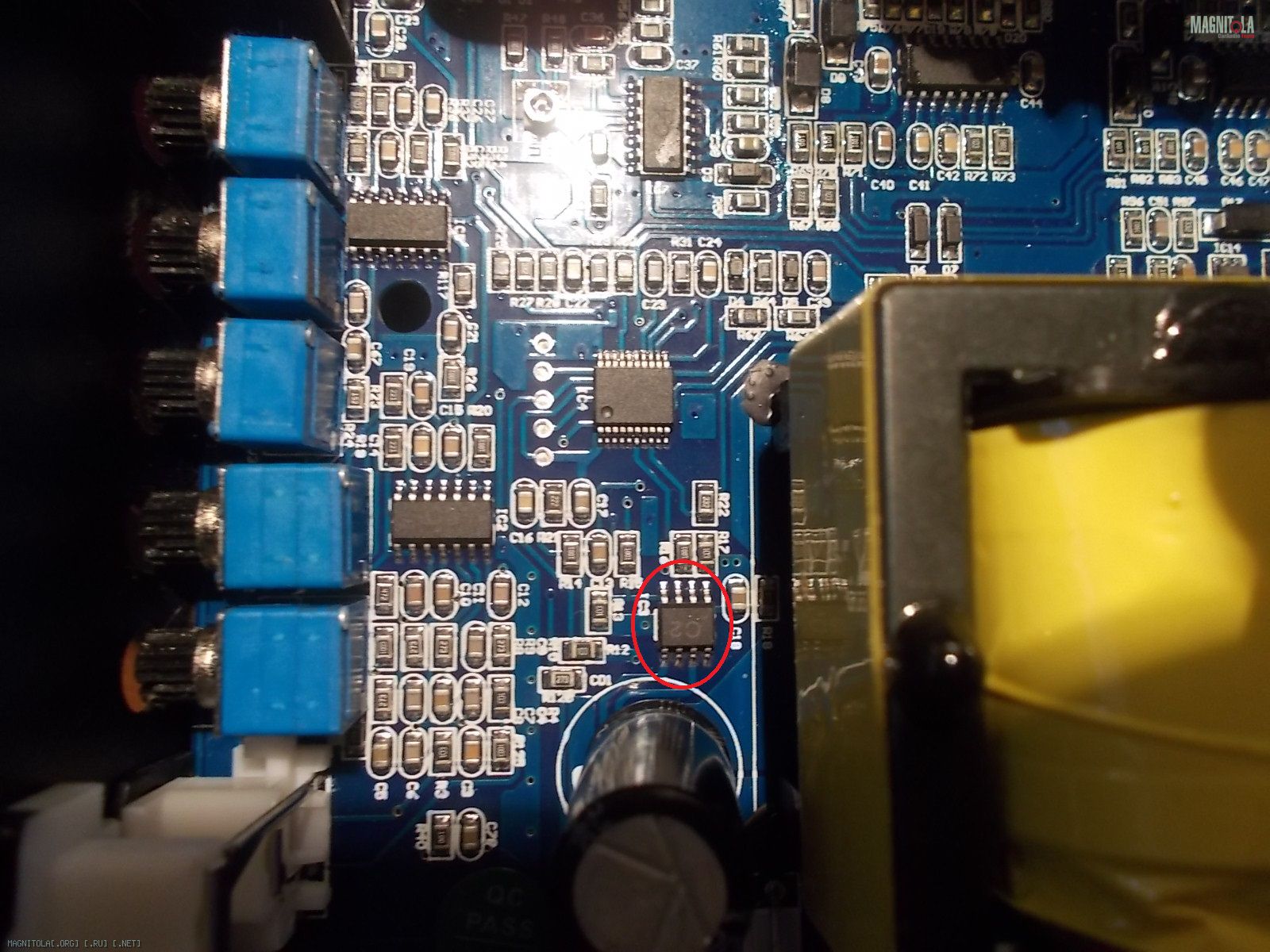

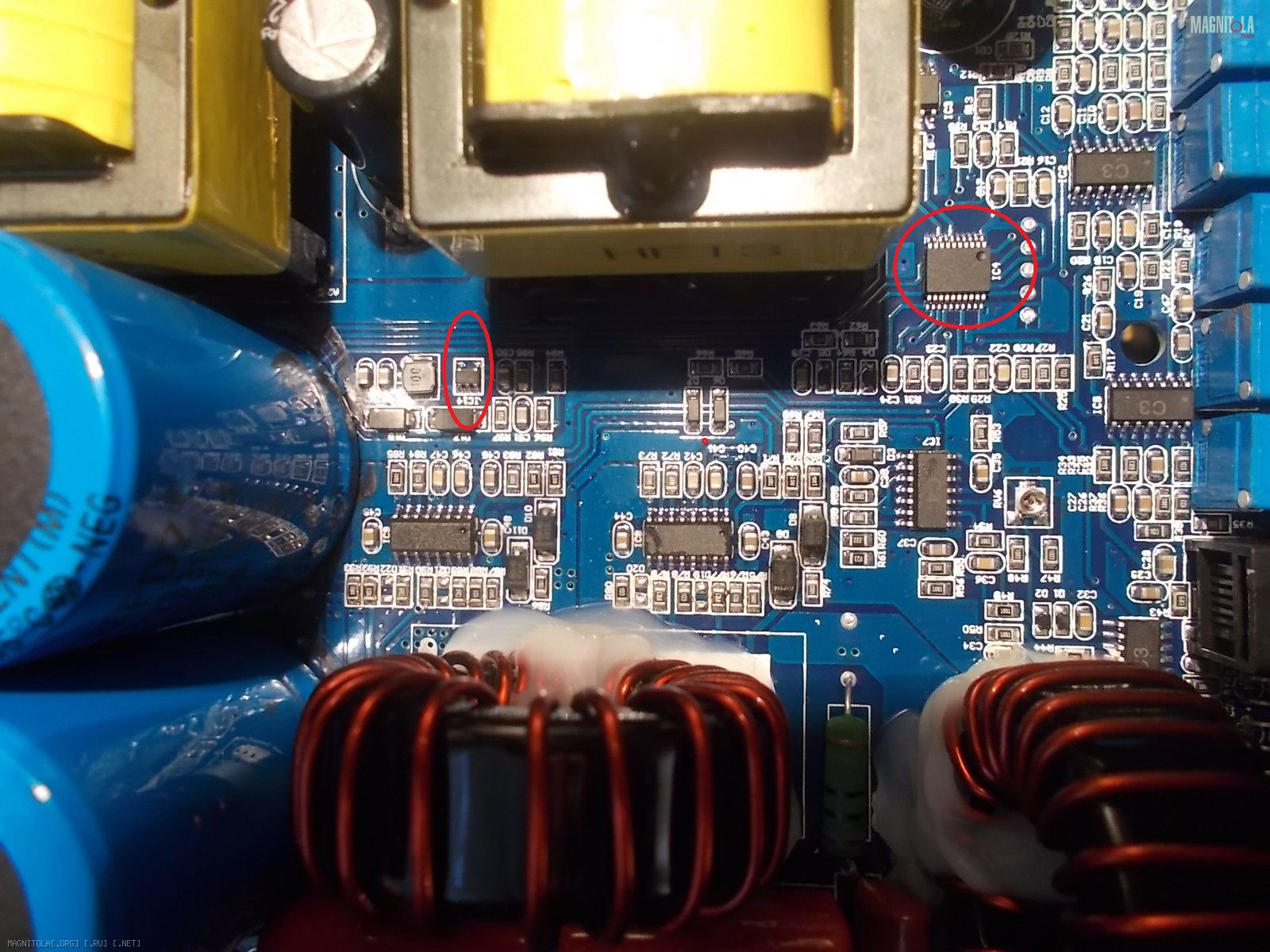

ус.Apocalypse AAB-2900.1D не включается горят все светодиоды,были сгоревшие транзисторы, интересует маркировка микросхем на фото выделено красным и транзисторов Н1Вложение 1353321 Вложение 1353323 Вложение 1353325
извиняюсь что написал неправильную модель в названии темы,модератора прошу исправить если возможно
H1 - хз как называются, но все 8 можно поменять на IRF3205.
Спасибо, но больше интересует какие микросхемы
Я могу в л/с ответить,но на этом форуме сложно сделать-он стал недоступным во времени,я думаю слился в итоге.Обратитесь к мастерам здесь:Цитата:
Сообщение от vlad28
IC4 - PIC16F1828 pic controller
маленкий LMR62014XMFX - отвечает за +15в всем чипам
C5 - PWM контроллер БП UCC27524ADR
Спасибо за информацию
нет проблем, обычно когда у них горят транзисторы - уходят их драйвера
С5 - IRS20957S
*
C2 - PWM контроллер БП UCC27524ADR
*
Спасибо, не подскажите как проверить работу контроллера,что исправный?
Если поменяли транзисторы и горит клип то скорее всего нет.
Проверте осциллографом если есть пила на пин 3
И на пин 10 должна быть видна раскачка транзистора (low side)
раскачка виде чего, прямоугольник?
