Добрый день , нет ли у кого схемы на этот усилитель , хотя б на усилитель мощности ?
Вид для печати
Добрый день , нет ли у кого схемы на этот усилитель , хотя б на усилитель мощности ?

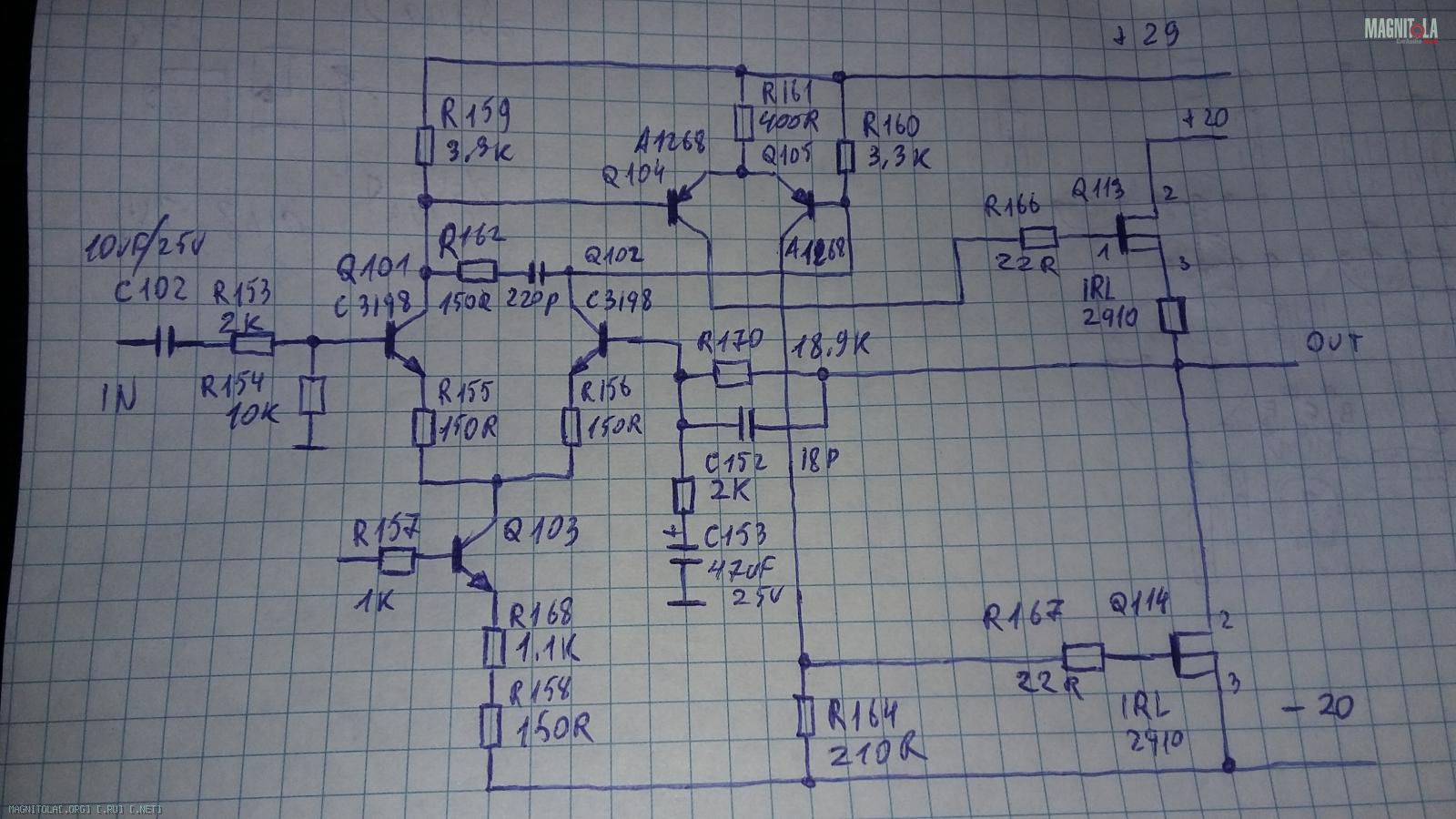

Вобщем срисовал схему на левый канал Вложение 1355557
Мож кому надо будет .
В левом канале постоянка 100 мВ . Пока не разобрался почему .
Правый канал работает в инвертирующем включении .
транзисторы Q101-102 или резисторы R155-156 подобрать...Цитата:
Сообщение от AleksE
Вообще то схему можно было бы попросить у производителя....
Спасибо , транзисторы подобраны , резисторы попробую тоже .Цитата:
Сообщение от Lexx69
Резников кому-то на форуме написал , что схемы больше не даёт :sad:
Где-то месяц назад попросил - он даже не ответил.Цитата:
Сообщение от AleksE
Чтобы снизить постоянку примерно до 20мВ , пришлось один из резисторов R155-156 снизить до 120 Ом .Цитата:
Сообщение от Lexx69
