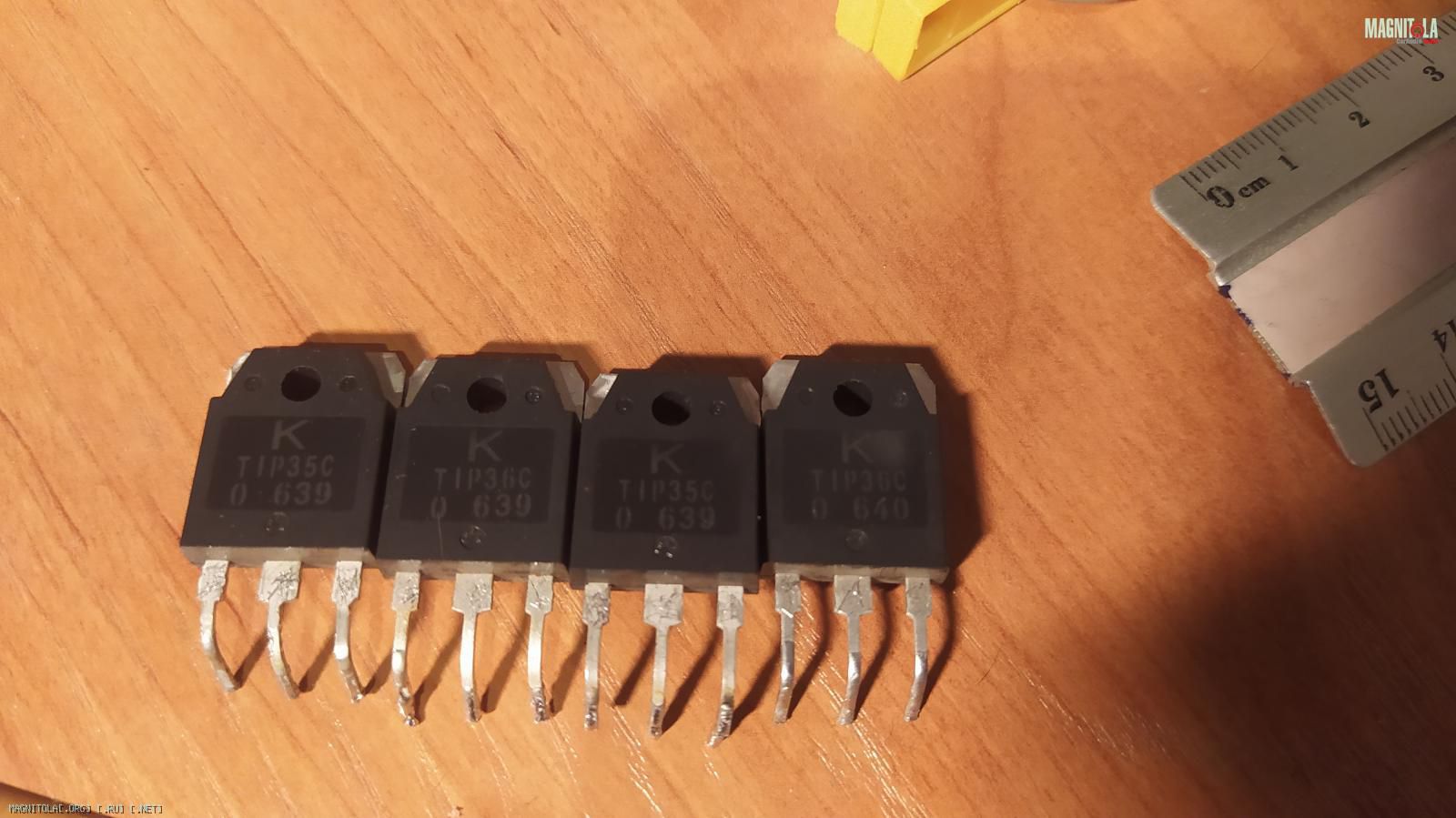

еще нюанс в каком порядке они ставиться выпаял не посмотрел их 4 штуки выпаянные транзисторы с правой стороны 1,2 канал какой порядок их маркировка то разная tip35c 639 tipc36 639 tip36c 640 . мультиметром проверял еа прозвонку их все рабочие пробитости не показало , где что копать далее
20.04.2023, 21:57
QAZAQ-89
Re: усилитель Blaupunkt GTA 475
Цитата:
Сообщение от shuma123
еще нюанс в каком порядке они ставиться выпаял не посмотрел их 4 штуки выпаянные транзисторы с правой стороны 1,2 канал какой порядок их маркировка то разная tip35c 639 tipc36 639 tip36c 640 . мультиметром проверял еа прозвонку их все рабочие пробитости не показало , где что копать далее
TIP35C - Q110(Q210.Q310.Q410).
Проверьте, есть ли постоянка на выходе.
Схемы нет? Можно здесь скачать:
---------- Сообщение добавлено 21.04.2023 в 18:27 ----------
еще напротив резистор выгорел r257 у него какой номинал на схеме тоже обведен https://ibb.co/DWPNzXc
---------- Сообщение добавлено 21.04.2023 в 18:28 ----------
Цитата:
Сообщение от QAZAQ-89
TIP35C - Q110(Q210.Q310.Q410).
Проверьте, есть ли постоянка на выходе.
Схемы нет? Можно здесь скачать:
я схемы не умею читать только даташиты где есть элементы с маркировкой
23.04.2023, 00:00
Lexx69
Re: усилитель Blaupunkt GTA 475
Цитата:
Сообщение от shuma123
я схемы не умею читать только даташиты где есть элементы с маркировкой
От вас не требуется понять по схеме, как работает аппарат, а на плате указан номер элемента, на схеме, под номером элемента указано, что это за элемент... не надо быть гением, что бы его найти, тем более схема небольшая...
23.04.2023, 06:39
shuma123
Re: усилитель Blaupunkt GTA 475
Это понятно была бы такая схема то да, ещё вот впаиваю назад выходные транзисторы 1 канал начинает звук играть но с помехами и потребление возрастает если ещё во второй канал впаять сразу потребление до 4 ампер подпрыгивает
23.04.2023, 07:33
QAZAQ-89
Re: усилитель Blaupunkt GTA 475
Цитата:
Сообщение от shuma123
Это понятно была бы такая схема то да
Я же вам дал ссылку на схему (пост2)
23.04.2023, 07:44
shuma123
Re: усилитель Blaupunkt GTA 475
Да там картинка не. Очень читаемая и без подписи элементов я даже там выходные не вижу маркировку которые 639 у меня стоят
23.04.2023, 11:26
QAZAQ-89
Вложений: 1
Re: усилитель Blaupunkt GTA 475
Цитата:
Сообщение от shuma123
Да там картинка не. Очень читаемая и без подписи элементов я даже там выходные не вижу маркировку которые 639 у меня стоят
639 - это заводской номер партии. Естественно, он не обозначается на схеме. Обращайте внимание только на маркировку транзистора в первой строке обозначения - TIP35C или TIP36C.
