Pioneer GM-D8604

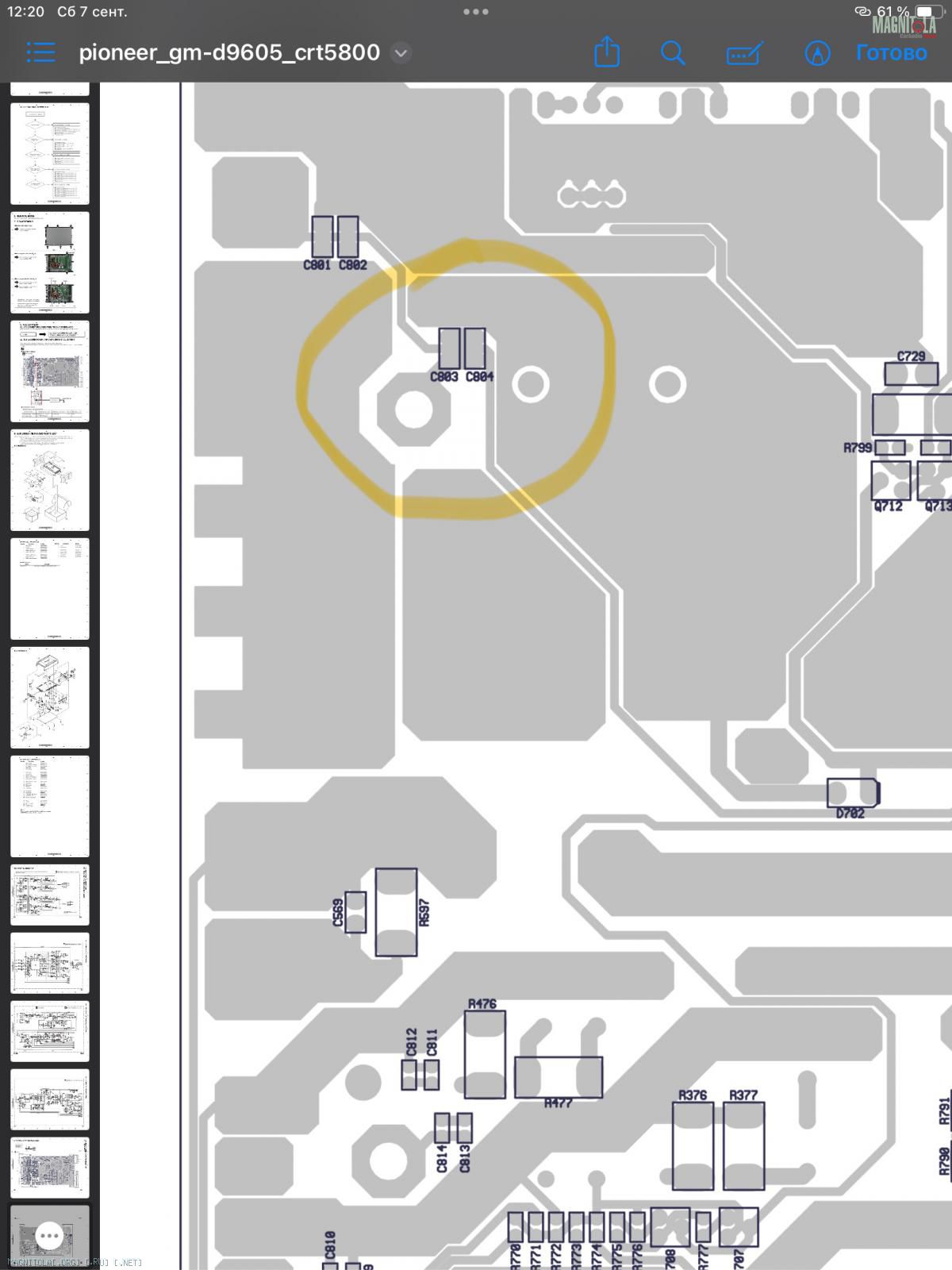

Вложение 1367385

Вообще странно, что у этой модели на корпус только через конденсаторы соединение. В следующей 8704, под всеми винтами капитальные дорожки земли. Хотя схема почти такая же

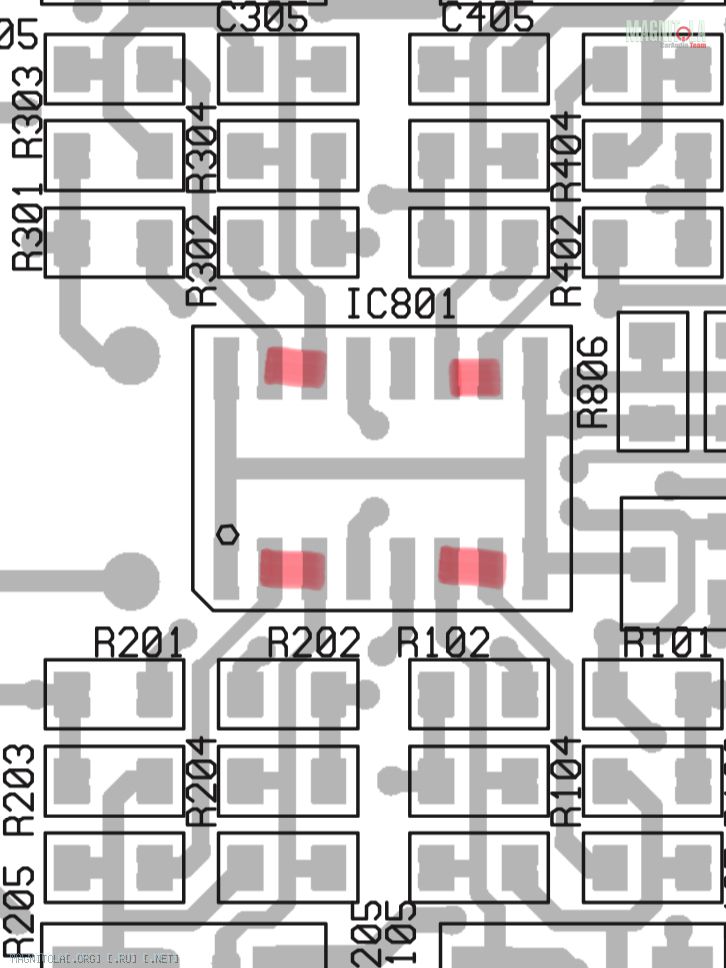

Думаю отключить авто hi level на входе. Скорее всего он чудит с громкостьюВложение 1367387

Цитата:

---

Сообщение от AlexVolver

Большое спасибо, добрый человек!
Очень помог,
Теперь один косяк стал понятен. У меня на плате вместо двух емкостей, как на схеме, были установлены две SMD перемычки «0». Которые были в обрыве

Пайка вроде бы заводская.. С завода изменили конструкцию?

---

Некоторые детали могут отсутствовать, такое часто бывает.

Цитата:

---

Сообщение от Алексей алтай

Некоторые детали могут отсутствовать, такое часто бывает.

---

Это понятно - унификация разных моделей. Но вместо двух ёмкостей с разными номиналами установлены перемычки.
Выпаял я нафиг микросхему, отвечающую за автоматическое переключение входных уровней.
Всё теперь огонь! Час погонял во всех режимах в авто и установил усь уже капитально.
Спасибо друзья за поддержку

---------- Сообщение добавлено 08.09.2024 в 18:22 ----------

Работает на миды. На фронте Audison APK165P, тыл в дверях Hertz C165L. Бас норм без гудёжа. Панч вообще стреляет, как пушка. Хороший усилитель.
На СЧ ВЧ стоит Focal FPP4100.

---------- Сообщение добавлено 08.09.2024 в 18:25 ----------

… Madbit Pro2 по оптике от Mekede

Во второй моей машинке чуть посерьезней компоненты. Но играет по-другому
