Моя домашняя аппаратура и акустика

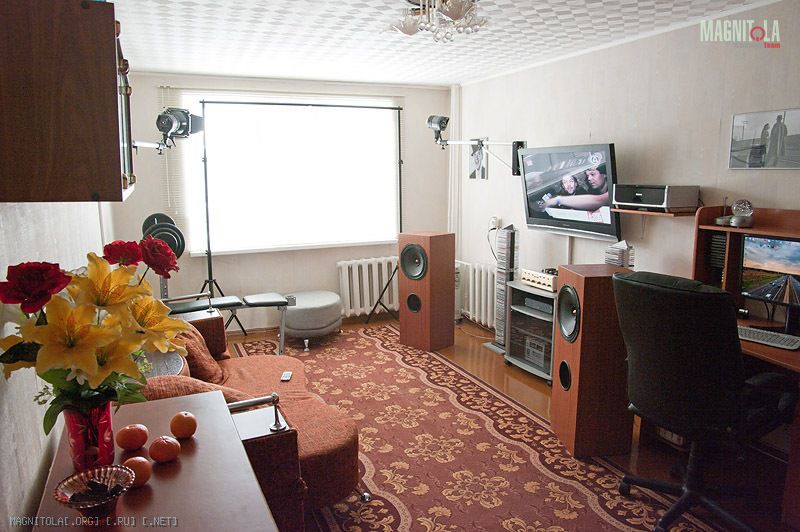

Долгое время увлекался аудио аппаратурой и акустикой, пока не нашел свой звук, и свою аудио систему.
Вложение 380522

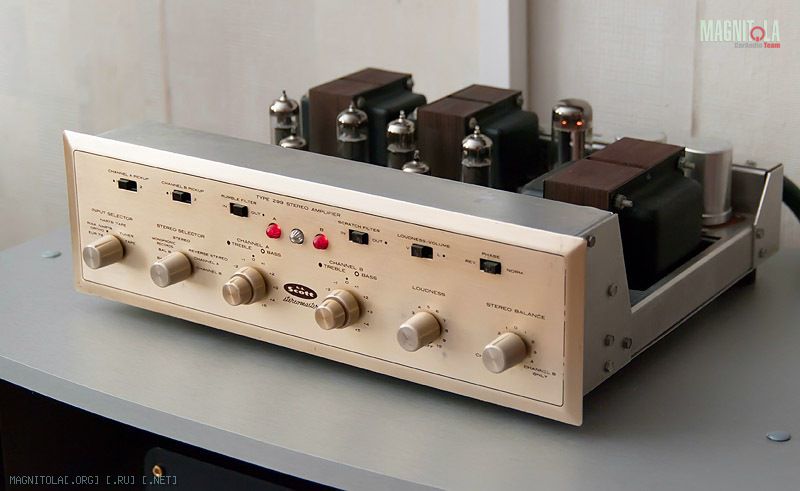

Слушаю в основном Jazz и Blues, по этому больше всего хотелось слышать живой вокал, а не то, что выдает в СЧ диапазоне большинство современной акустики, пускай даже уровня хай-энд. Путь к своей аудио системе описывать не буду — он слишком долог и тернист, напишу лишь то, что имею в итоге. Основа всей системы — полностью восстановленный американский ламповый усилитель Scott-299B, произведенный в начале 60-х годов прошлого века. Один из легендарных усилителей золотой эры лампового звука, творение талантливого американского инженера ###мона Хосмера Скотта, который считается родоначальником Hi-Fi индустрии.
Вложение 380524

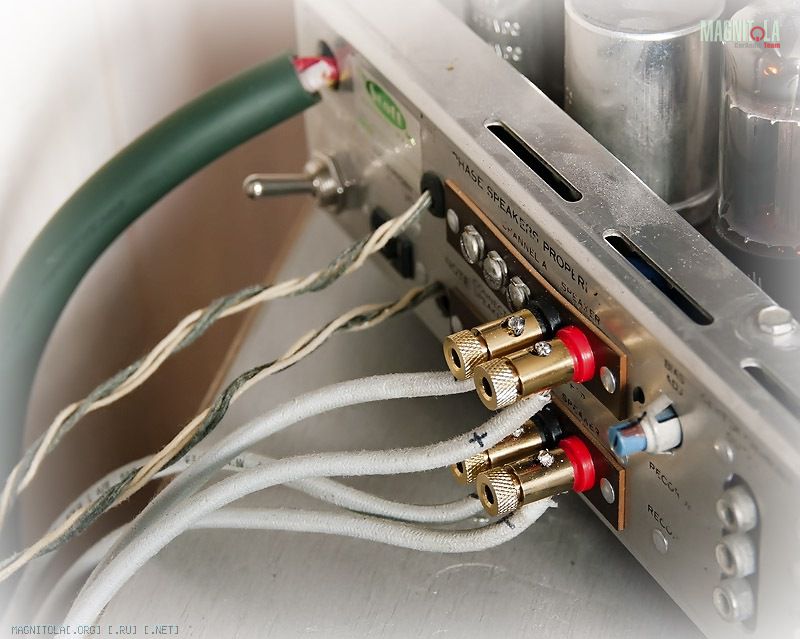

Усилитель был приобретен со средней "убитости" комплектующими, но в полностью рабочем состоянии. Мной были заказаны на "ebay.com" винтажные немецкие лампы Telefunken — подобранные квартеты ламп ECC83 и 7189, а также подобранный дуэт ламп E80CF. Кенотрон выбрал General Electric "Small Bottle" 5AR4, производства 1960г. Также, заказал несколько электролитических и пленочных конденсаторов на замену — электролитические винтажные конденсаторы фирмы Planet, и пленочные конденсаторы Sprague "Black Beauty". Разводку звуковых цепей выполнил моножилой Western Electric 24GA (луженая моножила в изоляции из вощеного шелка), производства 50-х годов США. Сетевой кабель подключил современный, из монокристаллической меди — Furutech Alpha Power 3. Акустические терминалы усилителя были очень неудобными, под маленькие "лопатки" старого американского стандарта, рассчитанные на провода небольшого сечения. В связи с чем пришлось заменить упомянутые терминалы на более современные, подходящие для подключения всех видов современных акустических коннекторов.
Вложение 380526

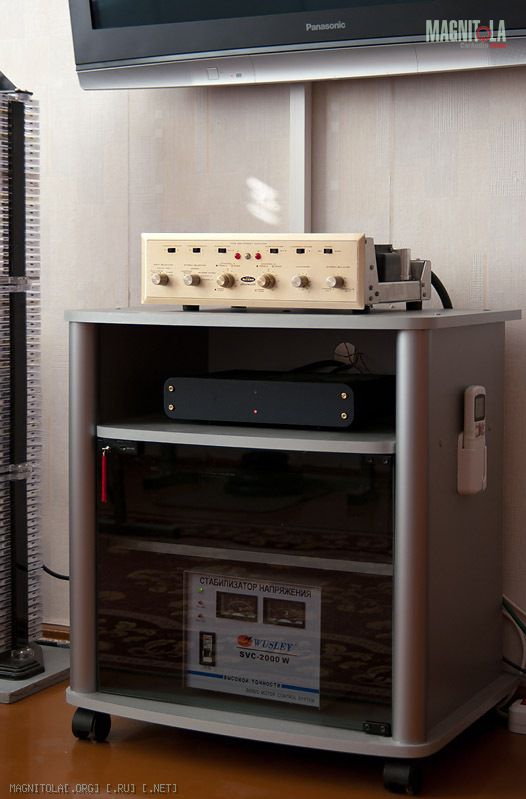

Т.к. усилитель рассчитан на питание 117в (старый американский стандарт), то в связи с этим был приобретен электромеханическй стабилизатор напряжения, настроенный на выход 117в ровно. Чтобы обеспечить качественное питание от нашей электро сети, подключил этот стабилизатор через фильтр электромагнитных помех Epcos на 10А. От аудио системы до щитка проложил отдельную силовую линию, выполненную кабелем сечением 4мм2.
Вложение 380530
Источником, как ни странно является мультимедийный компьютер, собранный на базе платы mini-ITX. Выбор обусловлен удобством хранения и воспроизведения музыкальных коллекций, а также грамотным подходом к выводу звукового сигнала. В компьютере установлена звуковая карта Hi-End класса ASUS Xonar Essence STX, у которой на вывод звука используется только цифровой выход SPDIF. Кабель для вывода цифрового сигнала — Furutech FX-Alpha-Ag, из чистого серебра.
Вложение 380532

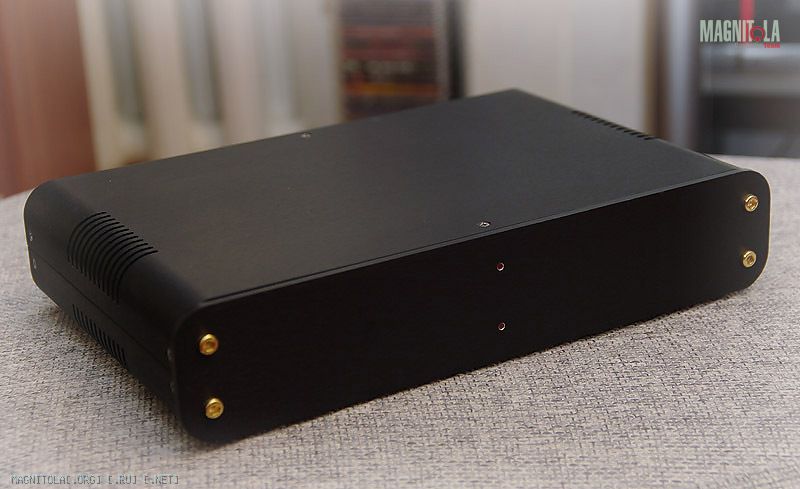

Цифровой сигнал выводится на ЦАП (Цифро-Аналоговый Преобразователь), имеющий гальваническую развязку по входу. ЦАП мультибитный, собран на микросхемах PCM 63P-K, считающихся одними из самых музыкальных "мультибитников".
Вложение 380534

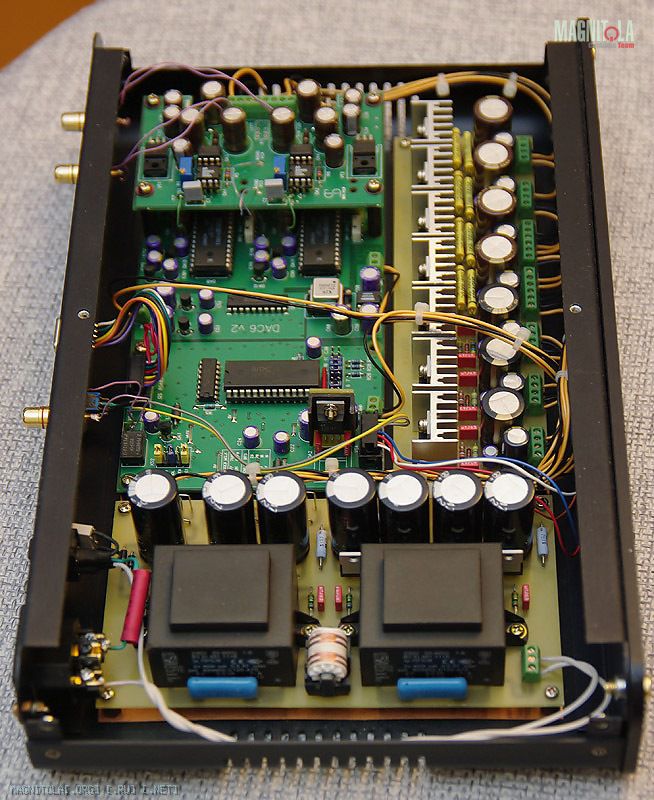

Остальные комплектующие подобраны из лучших, а сам ЦАП собирал на заказ один хороший мастер в Москве. Межблочный кабель, от выхода с ЦАП до усилителя, сделан из моножилы Western Electric 24GA, которой выполнена разводка звуковых цепей в усилителе и ЦАП. Сетевой кабель использован Nanotec Systems Golden Strada 302.
Вложение 380536

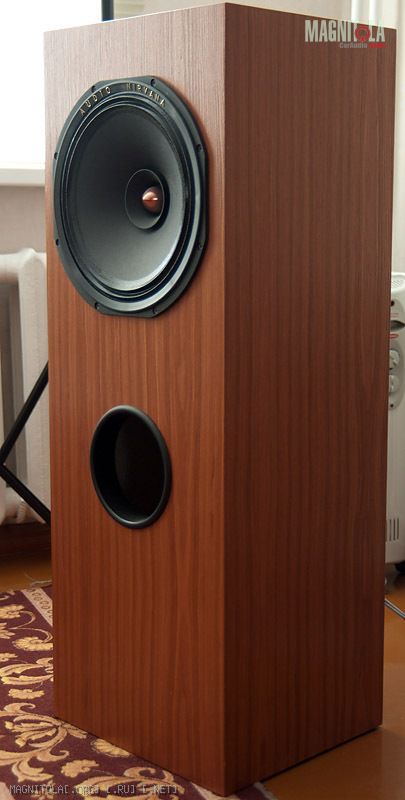

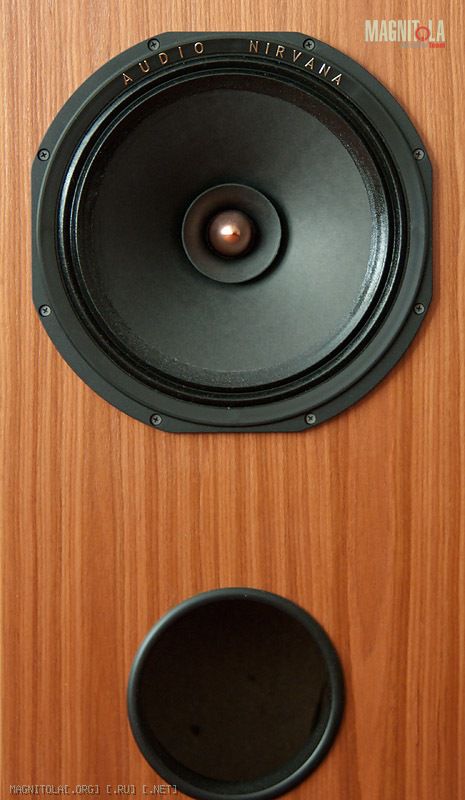

Акустика широкополосная Audio Nirvana Super 12" Cast Frame, выпускаемая Hi-End подразделением фирмы Fostex, которое выпускает акустику и динамики по "старым" технологиям, использовавшимся в 60-е годы прошлого столетия. Такая акустика отлично отыгрывает весь частотный диапазон, и не имеет никаких фильтров, что благоприятно сказывается на чистоте и натуральности звучания. Внутри корпус акустики покрыт грубошерстым войлоком, разводка акустики выполнена кабелем Western Electric 8GA, производства начала 60-х годов и представляющим из себя многожильную луженую медь в изоляции из тефлона и хлопка. Ниже динамика располагается порт, особенностью которого является то, что он используется без фазоинвертора.
Вложение 380538
Вложение 380540

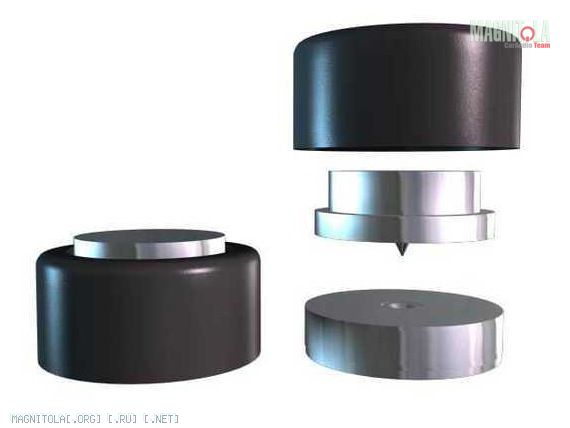

Снизу акустика установлена на шипы Soundcare SuperSpike, имеющие уникальную конструкцию обеспечивающую идеальную развязку с полом.
Вложение 380542

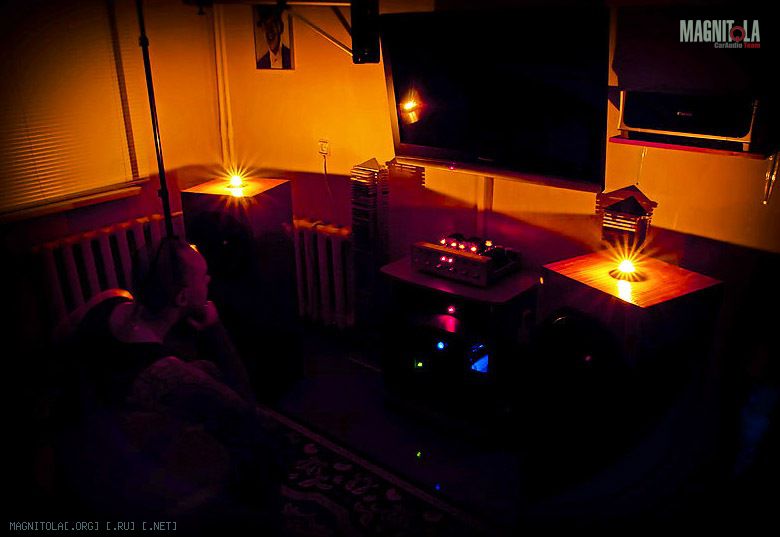

Акустика подключена к усилителю кабелем Western Electric 8GA — точно таким же, каким выполнена разводка внутри самой акустики. Аудио система обеспечивает идеальную локализацию и ровную АЧХ, звук идет не из акустики, а как бы с виртуальной сцены позади нее. Благодаря лампам звук живой, теплый, приятный на слух, обладающий особой магией прошлых лет.
Вложение 380544
Про винтажные ламповые усилители добавлю — к сожалению, сейчас их остается все меньше и меньше. Скоро останутся только современные "поделки", похожие на старые усилители только блестящими светящимися лампочками. С последним усилителем из "той" эпохи умрет и неповторимый живой звук ламп, пока еще радующий своих истинных ценителей.
Re: Моя домашняя аппаратура и акустика
Цитата:
Сообщение от
suro1975
Про винтажные ламповые усилители добавлю — к сожалению, сейчас их остается все меньше и меньше. Скоро останутся только современные "поделки", похожие на старые усилители только блестящими светящимися лампочками. С последним усилителем из "той" эпохи умрет и неповторимый живой звук ламп, пока еще радующий своих истинных ценителей.
В "той" эпохе не было компов и ЦАПов. :) А источник - это основа звука. О какой ламповости речь? Лампу под винил хорошо, или ленту, а так только "блестящими светящимися лампочками" любоваться...
Но это конечно вопрос личный, кому что нравится...
---------- Сообщение добавлено 14.07.2013 в 15:02 ----------
ЗЫ Это вообще из эзотерики... В чём уникальность и идеальность? Принцип у всех шипов одинаковый, как и конструкция... ;)
Цитата:
Сообщение от
suro1975 шипы Soundcare SuperSpike, имеющие уникальную конструкцию обеспечивающую идеальную развязку с полом.
Re: Моя домашняя аппаратура и акустика
Цитата:
Сообщение от
suro1975 Сетевой кабель подключил современный, из монокристаллической меди — Furutech Alpha Power 3.
С таким подключением до пожара не долго осталось. :)
Цитата:
Сообщение от
suro1975 Остальные комплектующие подобраны из лучших, а сам ЦАП собирал на заказ один хороший мастер в Москве.
Комплектация может и хорошая, но.... генератор на панельке???
Да и разводка оставляет желать всего самого наилучшего. :)
Цитата:
Сообщение от
suro1975 разводка акустики выполнена кабелем Western Electric 8GA, производства начала 60-х годов и представляющим из себя многожильную луженую медь в изоляции из тефлона и хлопка.
Если медь луженая, то говорить о "живом и теплом" звуке, все же не приходится.
Если только система достаточно "мутная" чтобы этого(резкости и грязи) не было заметно.
Цитата:
Сообщение от
dyno В чём уникальность и идеальность? Принцип у всех шипов одинаковый, как и конструкция...
Принцип одинаков, а конструкция у этих шипов очень удобная. Сам такими всегда пользуюсь.
Re: Моя домашняя аппаратура и акустика
Цитата:
Сообщение от
dyno В "той" эпохе не было компов и ЦАПов. :) А источник - это основа звука. О какой ламповости речь? Лампу под винил хорошо, или ленту, а так только "блестящими светящимися лампочками" любоваться...
Но это конечно вопрос личный, кому что нравится...
---------- Сообщение добавлено 14.07.2013 в 15:02 ----------
О
ЗЫ Это вообще из эзотерики... В чём уникальность и идеальность? Принцип у всех шипов одинаковый, как и конструкция... ;)
Субъективно. Это просто усилитель низкочастотного сигнала. Хороший винил дорого стоит, и раз 40 послушал. Бабинник тоже вещь хорошая, но еще дороже будет, поскольку цена студийного ... можете посмотреть сами, и мастер-копия тоже еще дороже винила. Лично я использую blu ray audio.
Хочу спросить: не пробовали организовать систему возле окна? и увеличить расстояние от слушателя до колонок? Лямбда 40Гц - около 2,5 метров, просто нижние частоты буду выпадать.
