Домашка.

Цитата:

---

Сообщение от Aleksey

Не много фоток.
УНЧ и БП.
Вложение 613938Вложение 613940Вложение 613942Вложение 613946

---

Респект за такую красоту!

Цитата:

---

Сообщение от Zmey666

А во сколько эти колонки заказчику обошлись?
Как эта система в такой комнате играет? Я имею ввиду большущий пустой зал без мебели. Подготовка помещения какая-то проводилась?

---

По стоимости лучше в личку.
В пустой комнате любая аппаратура звучит не важно. Это фото с первой инсталяции. Сейчас там уже есть большой мягкий диван, ковер, тяжелые шторы....
Сейчас уже конечно лучше.

---------- Сообщение добавлено 16.08.2014 в 11:29 ----------

Цитата:

---

Сообщение от andr_l

ЦАП от SergioT c каким выхлопом пробовали?

---

Я собрал уже много таких ЦАПов с разными выхлопами - приносили КИТы/наборы/платы я их паял/собирал, запускал, устанавливал в корпус....
В итоге, лично мне, больше понравился выхлоп Игоря Виноградского, но с моими доработками и на моей плате.

---------- Сообщение добавлено 16.08.2014 в 11:30 ----------

Цитата:

---

Сообщение от Saab4ak

Респект за такую красоту!

---

Спасибо!

Цитата:

---

Сообщение от Aleksey

выхлоп Игоря Виноградского

---

можно ссылку?

Цитата:

---

Сообщение от andr_l

можно ссылку?

---

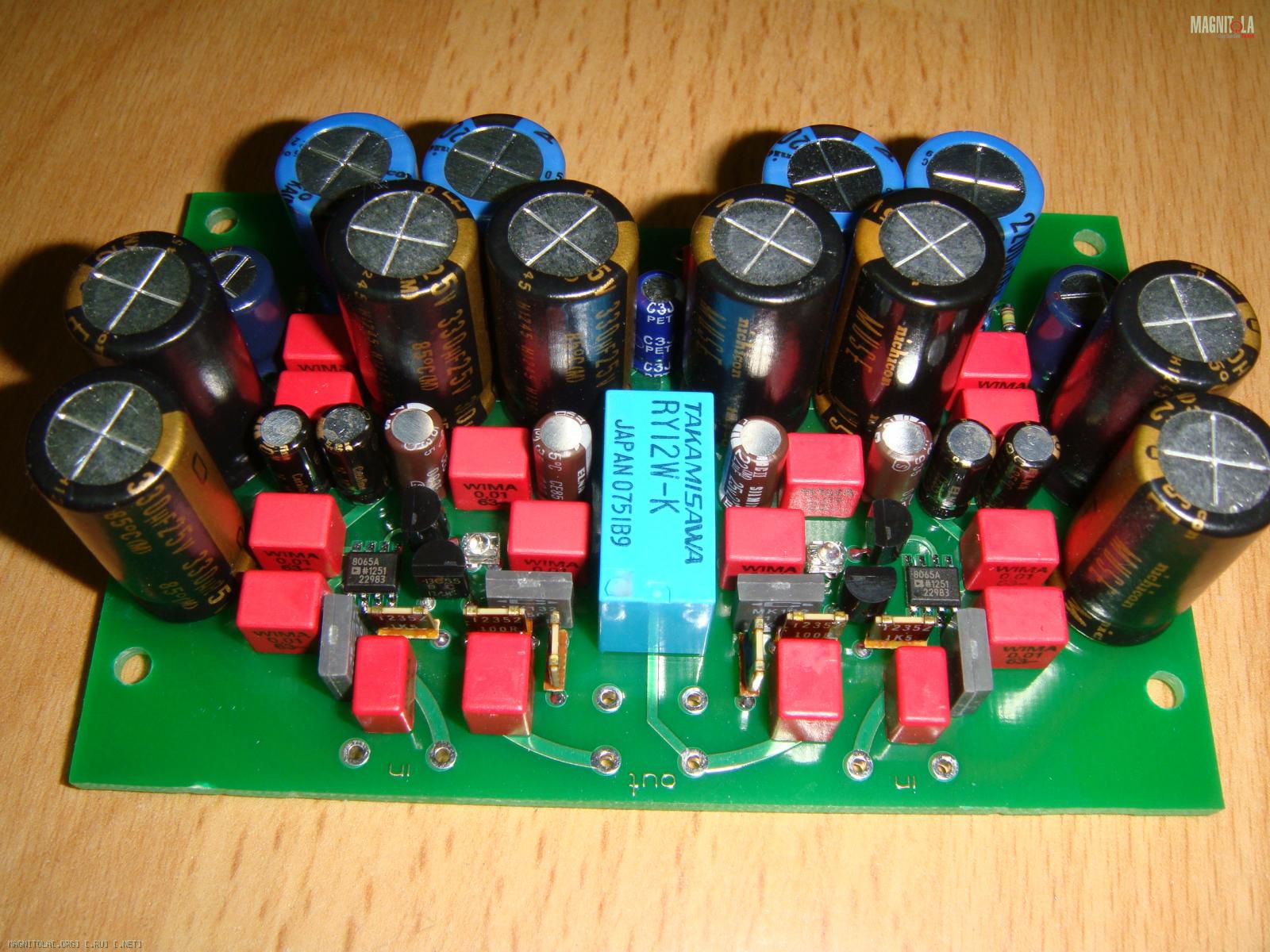

Честно говоря я не помню публиковалась ли эта схема, наверняка на вегалабе было. У меня только "ручной" вариант схемы. :)
Выглядит вот так.
Вложение 625696

была где-то, но не смог найти вот и спросил...

Цитата:

---

Сообщение от andr_l

была где-то

---

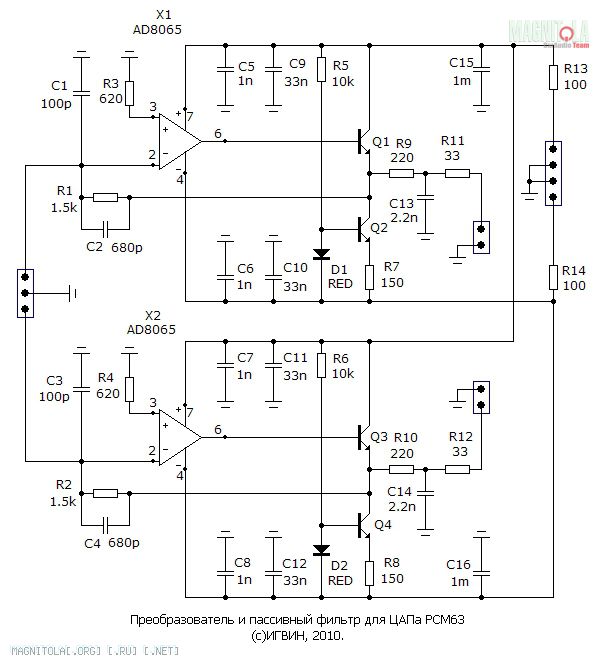

Там ОУ в преобразователе и "два" транзистора на выходе.
Вот, нашел.
Вложение 625900

Вложение 626032Вложение 626034

Цитата:

---

Сообщение от Aleksey

Чё то не нашлось фоток предварительного усилителя.

---

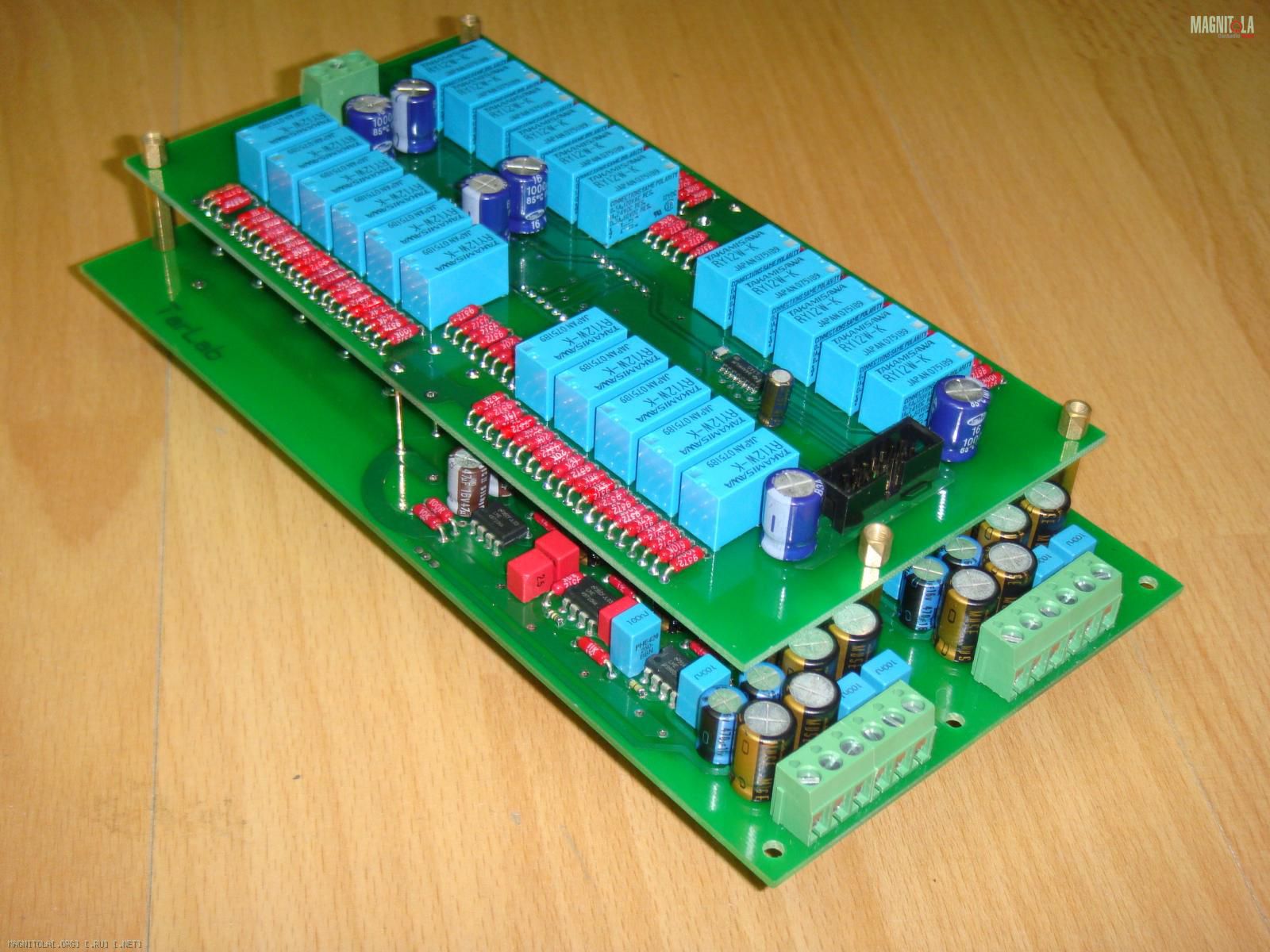

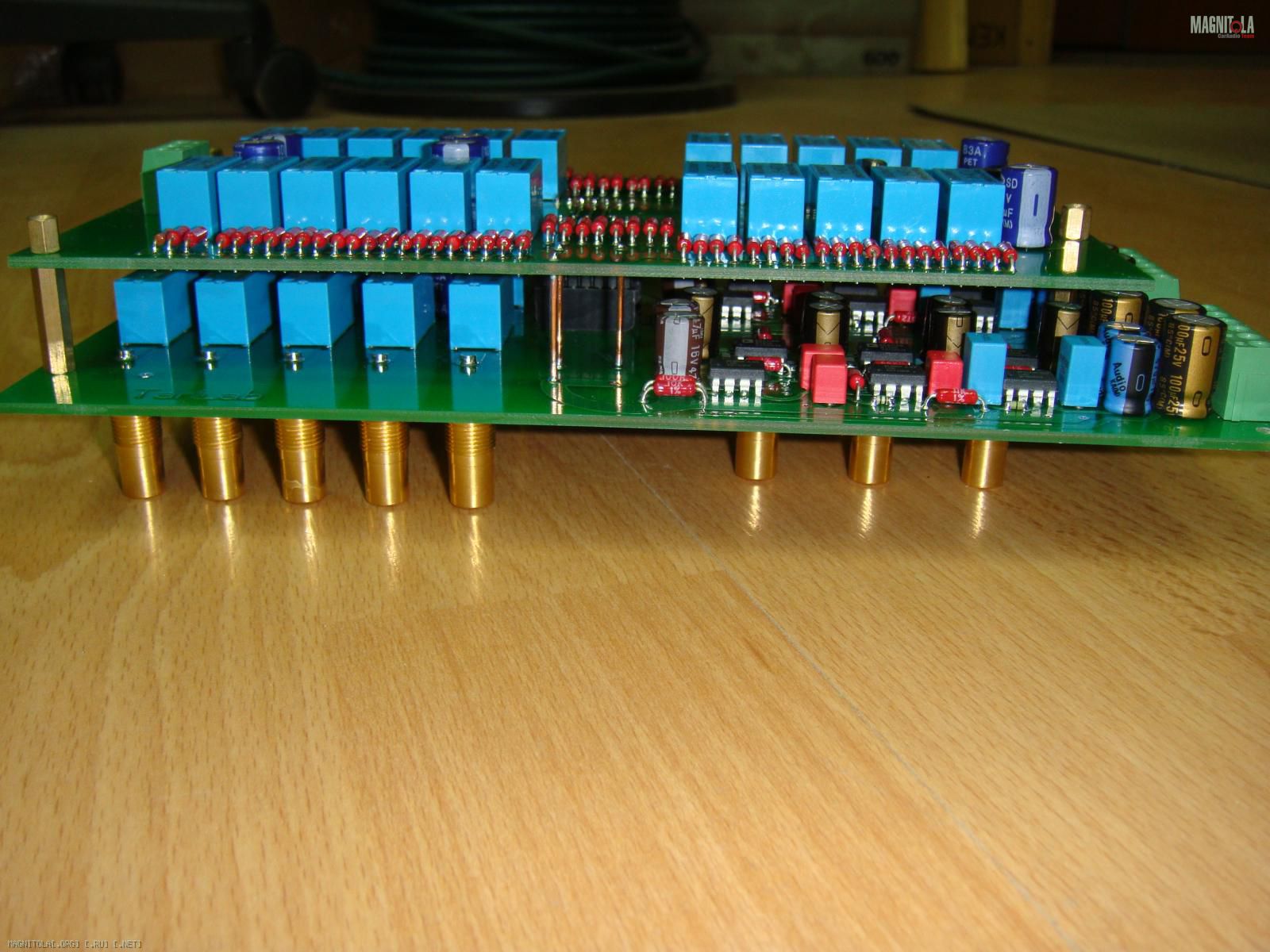

Нашлось фото плат из предварительного. :)
Это плата коммутации/фильтров и плата громкости - этот бутерброд вставляется разъемами в дырдочки в задней стенке и закручивается с той стороны. Коммутация пяти входов(один без регулировки громкости для ДК). Выходов три - полная полоса, середина/верх, низ. Акустика для биампинга, поэтому такая фильтрация в преде. Между мидом, серединой и верхом делиться пассивно в АС. Набор динамиков позаимствован у Крылова, но частоты раздела и пассивные кроссы свои.

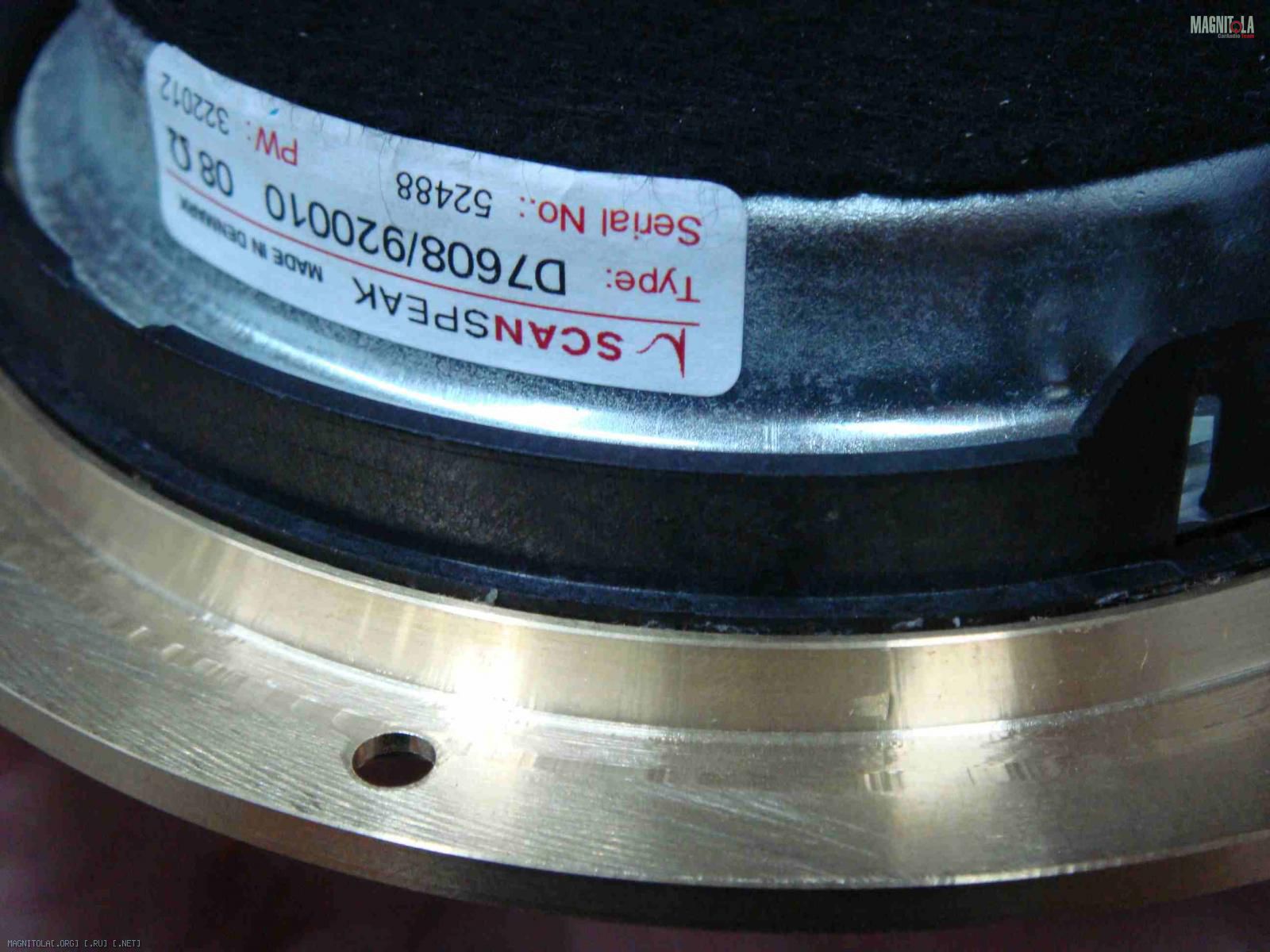

Кстати, в акустике применены купольные серединки.
Они на средней/большой громкости "кричат" и бытует мнение что в этом виноват купол.

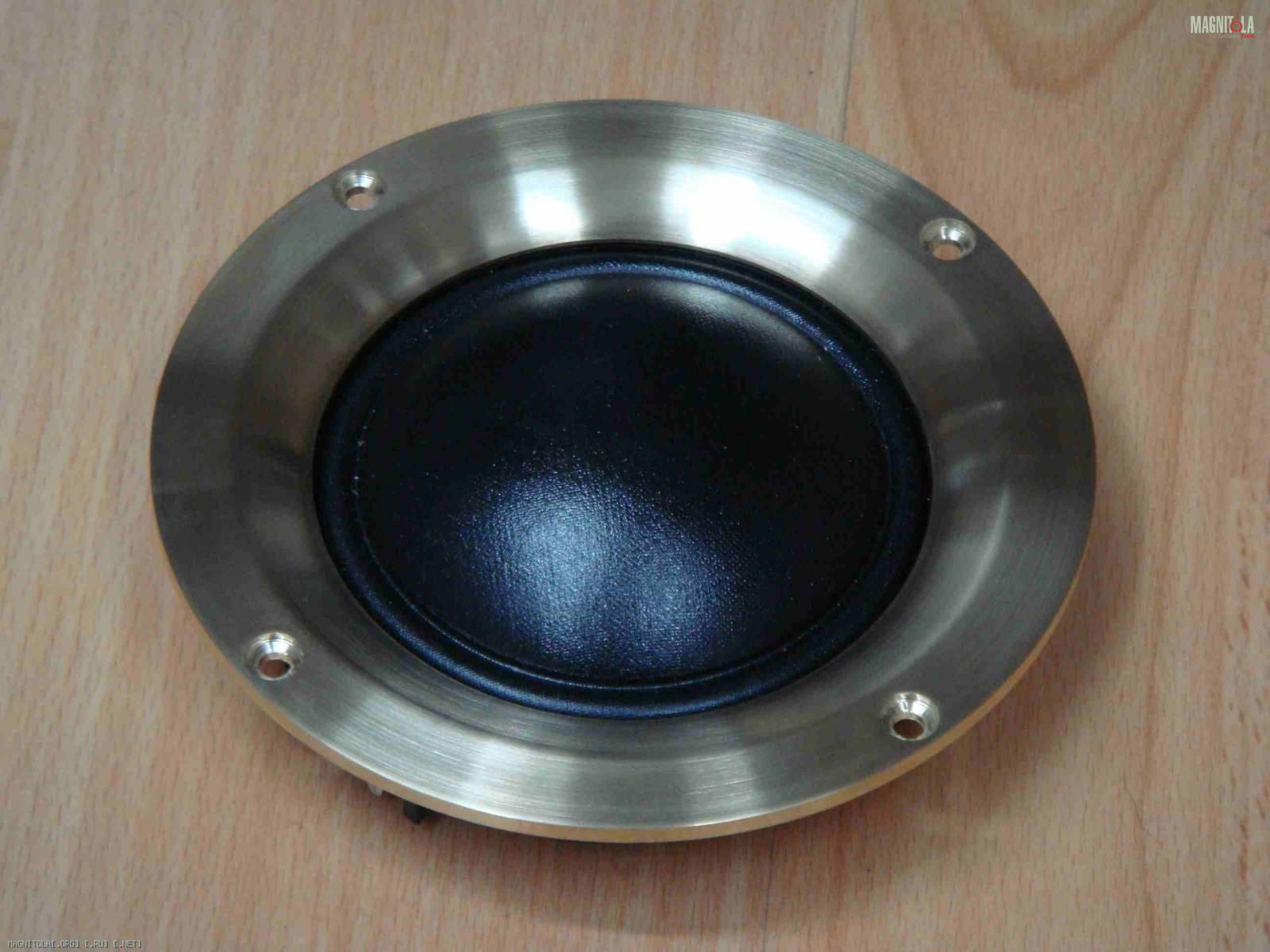

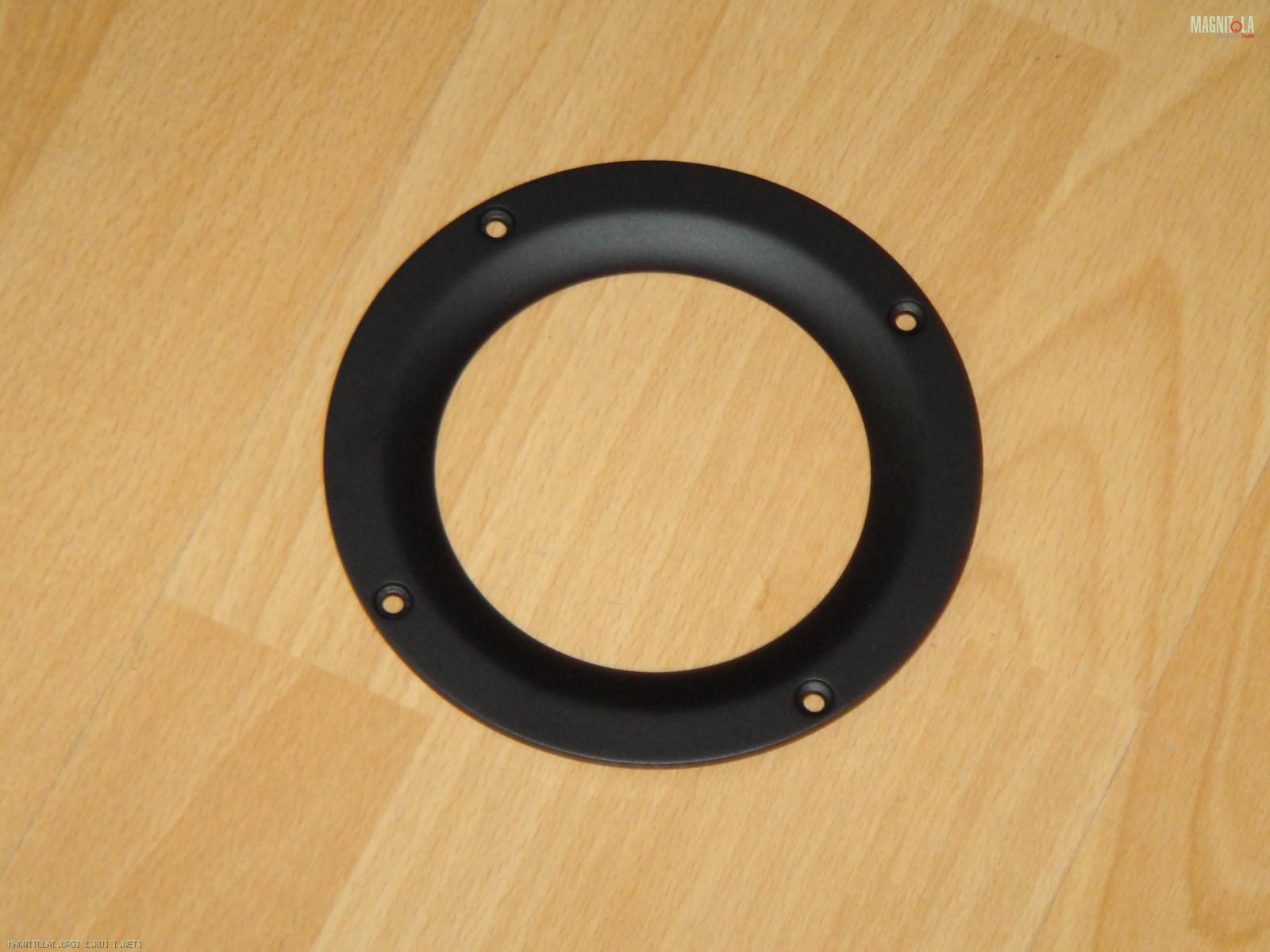

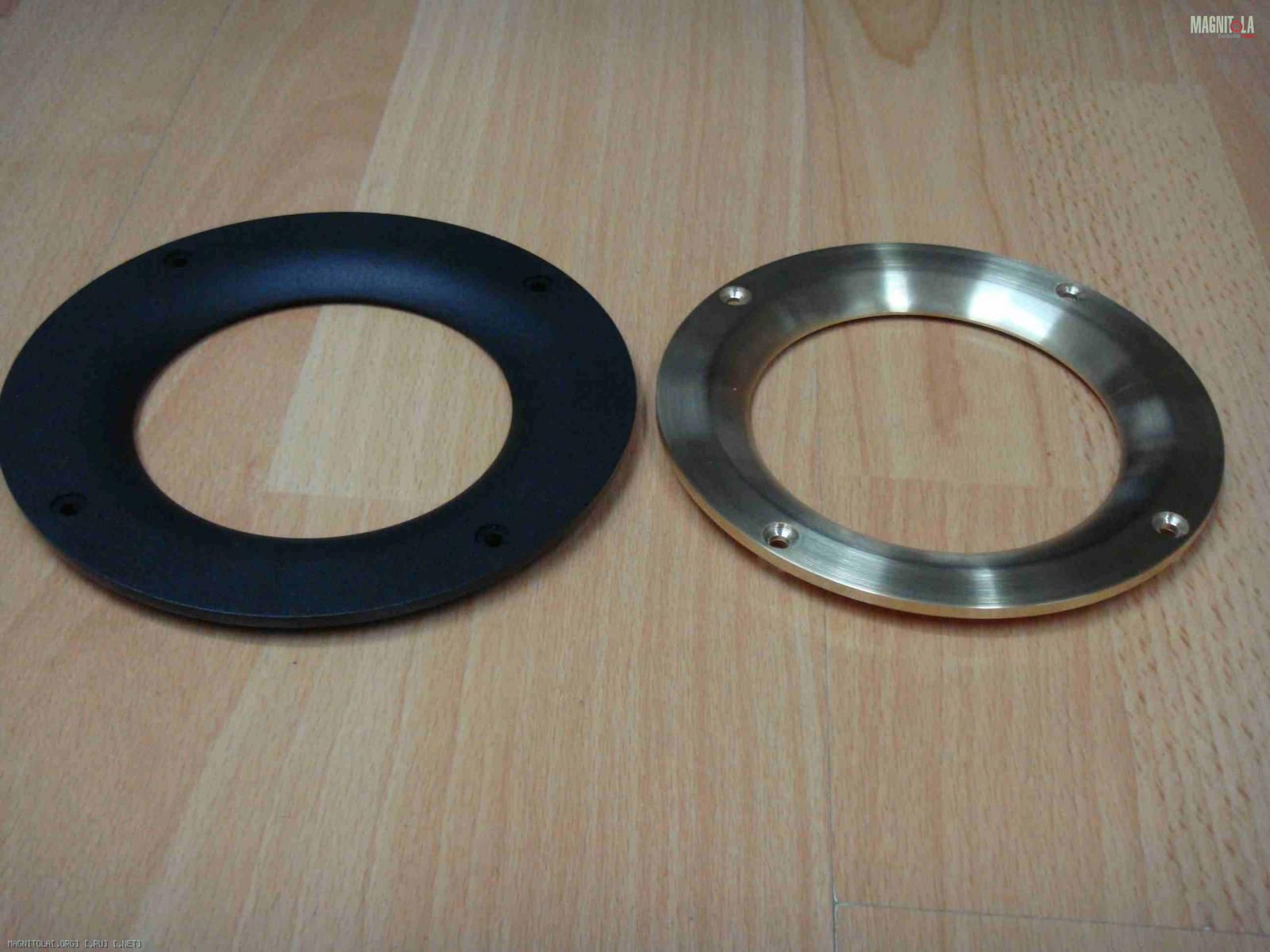

Для фронтальной акустики(не той которая на фото, а для следующей) были изготовлены(отлиты) новые фланцы из бронзы.
Теперь они на любой громкости поют. :)
Вложение 639760Вложение 639758Вложение 639762Вложение 639764

Цитата:

---

Сообщение от Aleksey

бытует мнение что в этом виноват купол.

---

у меня такие стоят, очень доволен ими.

Цитата:

---

Сообщение от andr_l

очень доволен ими.

---

А какие именно, "S" или нет?
А почему им так низко рекомендуют резать сверху?
