электричество в деревянном доме
как понимаете - это второе по пожароопасности, после каминов и печей, в деревянных домах. К монтажу электропроводки нужно подходить "перебдевая" все мыслимые последствия и пр.
Поэтому, при постройке дома электричество оставили на собственное исполнение, не доверив никаким строителям-электрикам.
Итак, от участка до ТП расстояние оказалось около 400м. Для обеспечения питания дома и бани с минимальным падением напряжения на входе был выбран СИП 4*70-95.

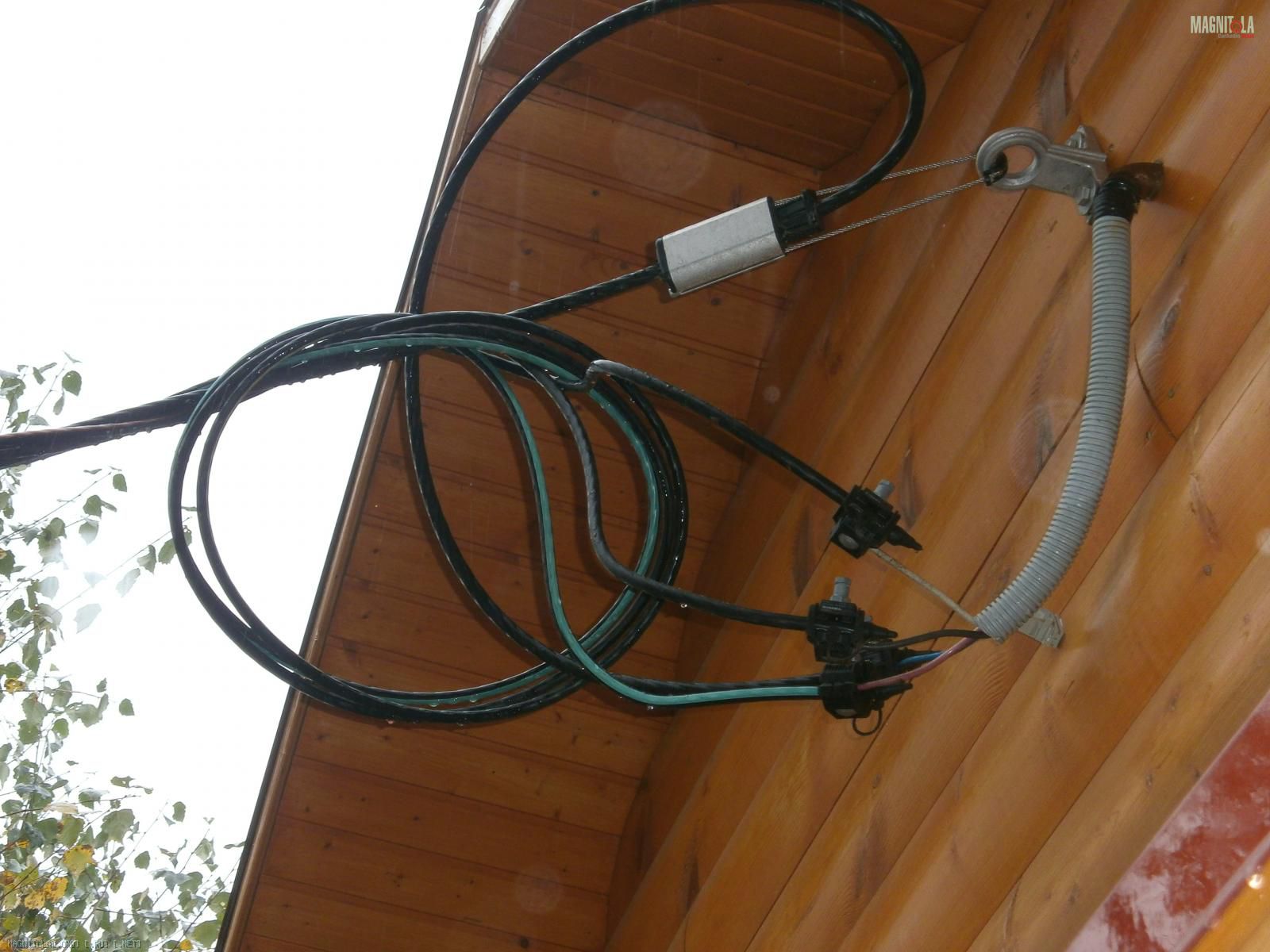

В нашем случае, 380В подходит к фронтону бани,
Вложение 448058

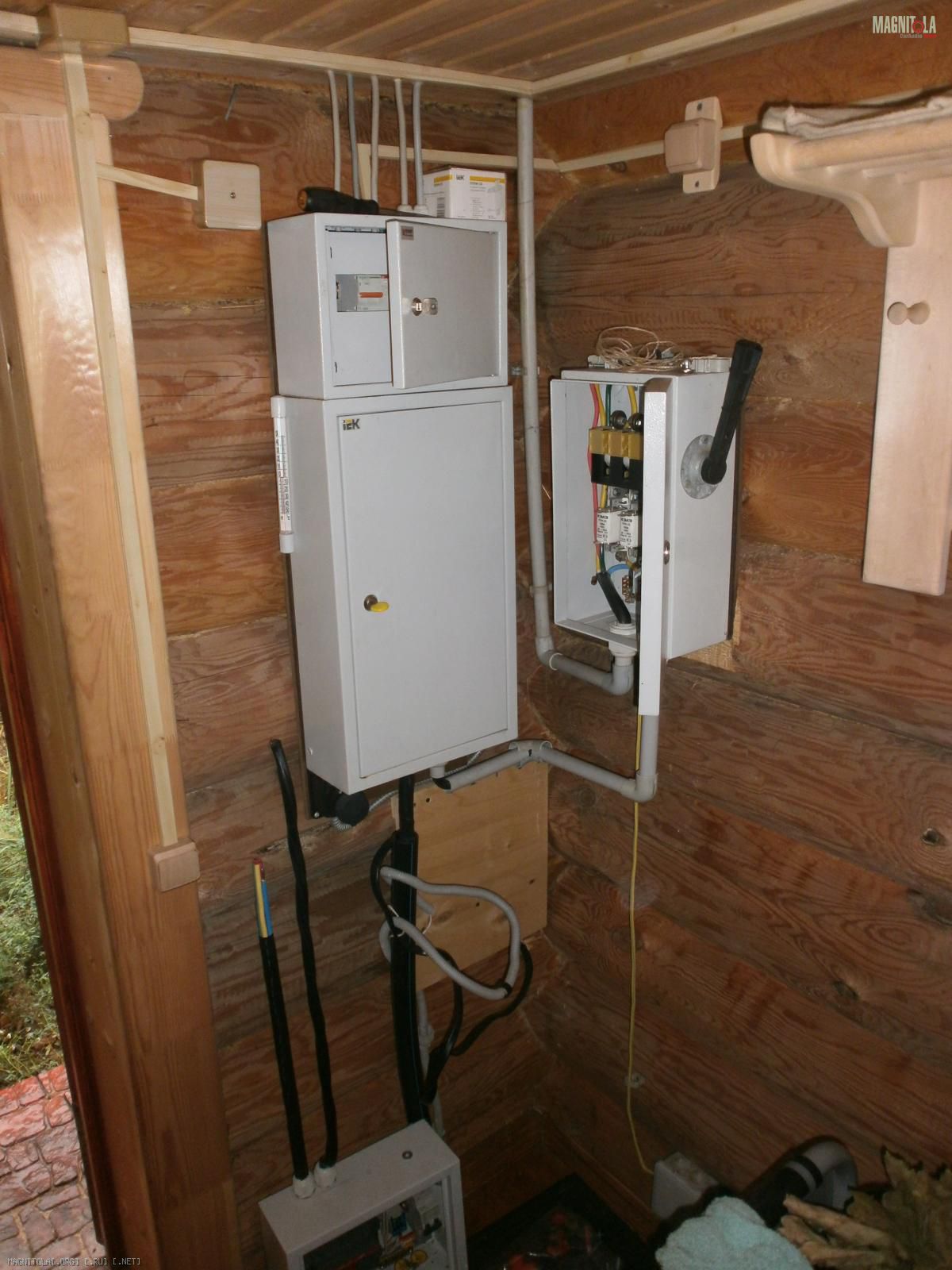

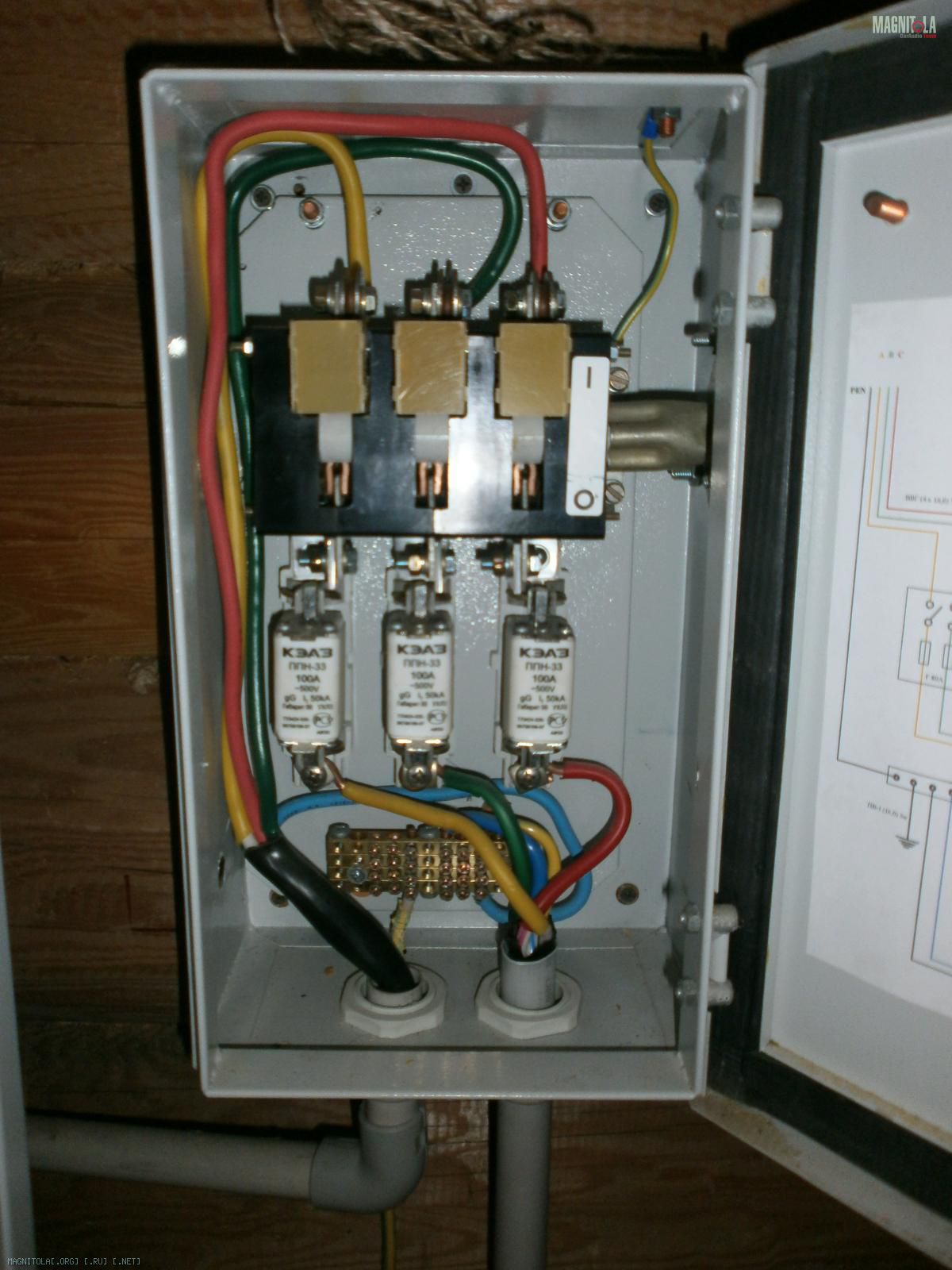

ввод в металлорукаве ВВГнг 5х25 до рубильника с плавкими предохранителями
Вложение 448046Вложение 448048
далее щиток со счетчиком, главным автоматом, главным УЗО и УЗИП

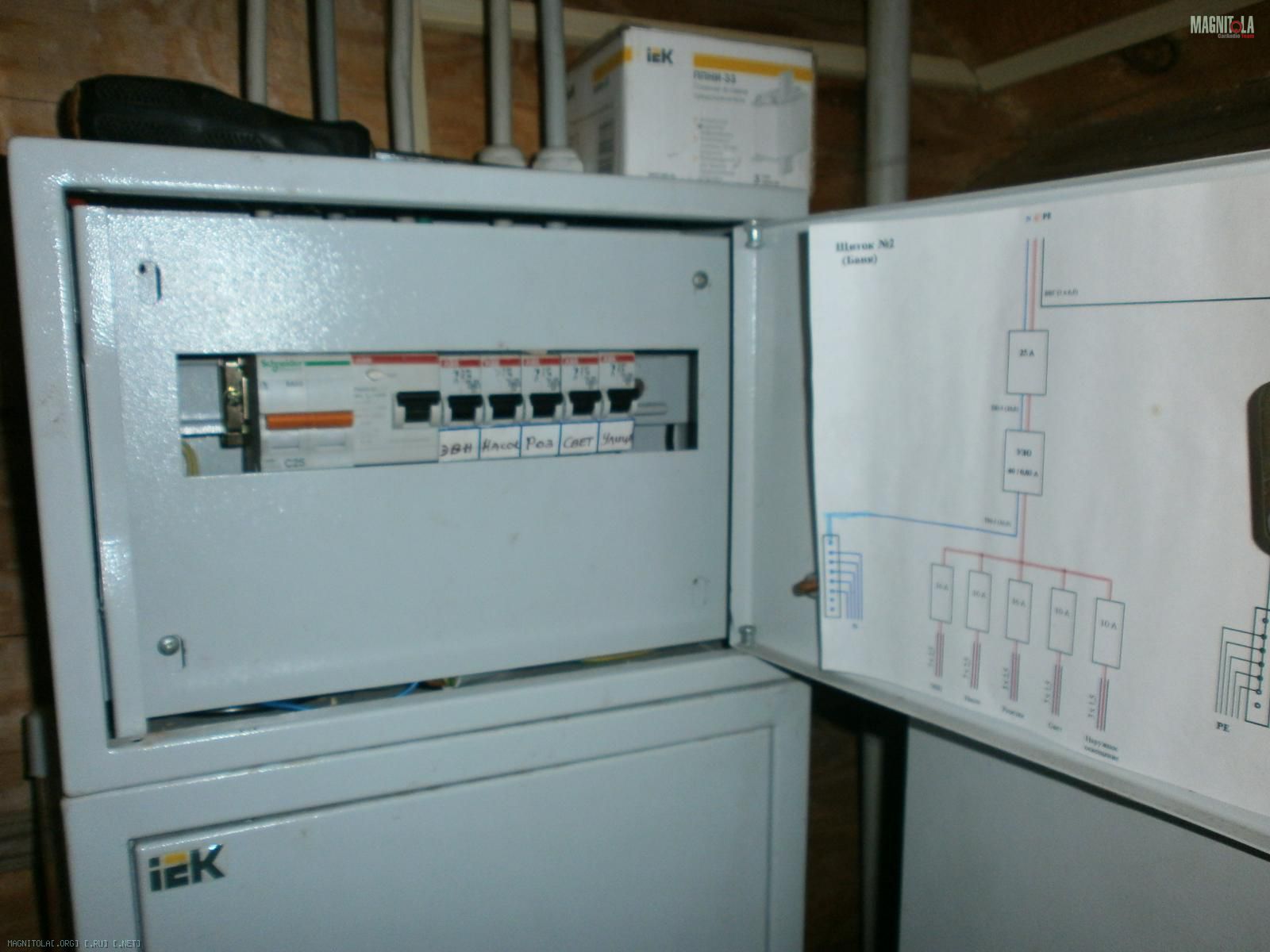

Вложение 448064 тут же щиток на баню, со своим основным автоматом, УЗО и групповыми автоматами Вложение 448050
Вся разводка осуществлялась только кабелем NYM.. либо в кабельканалах, либо в гофре. Все проходы сквозь дерево - только в металлических трубах.

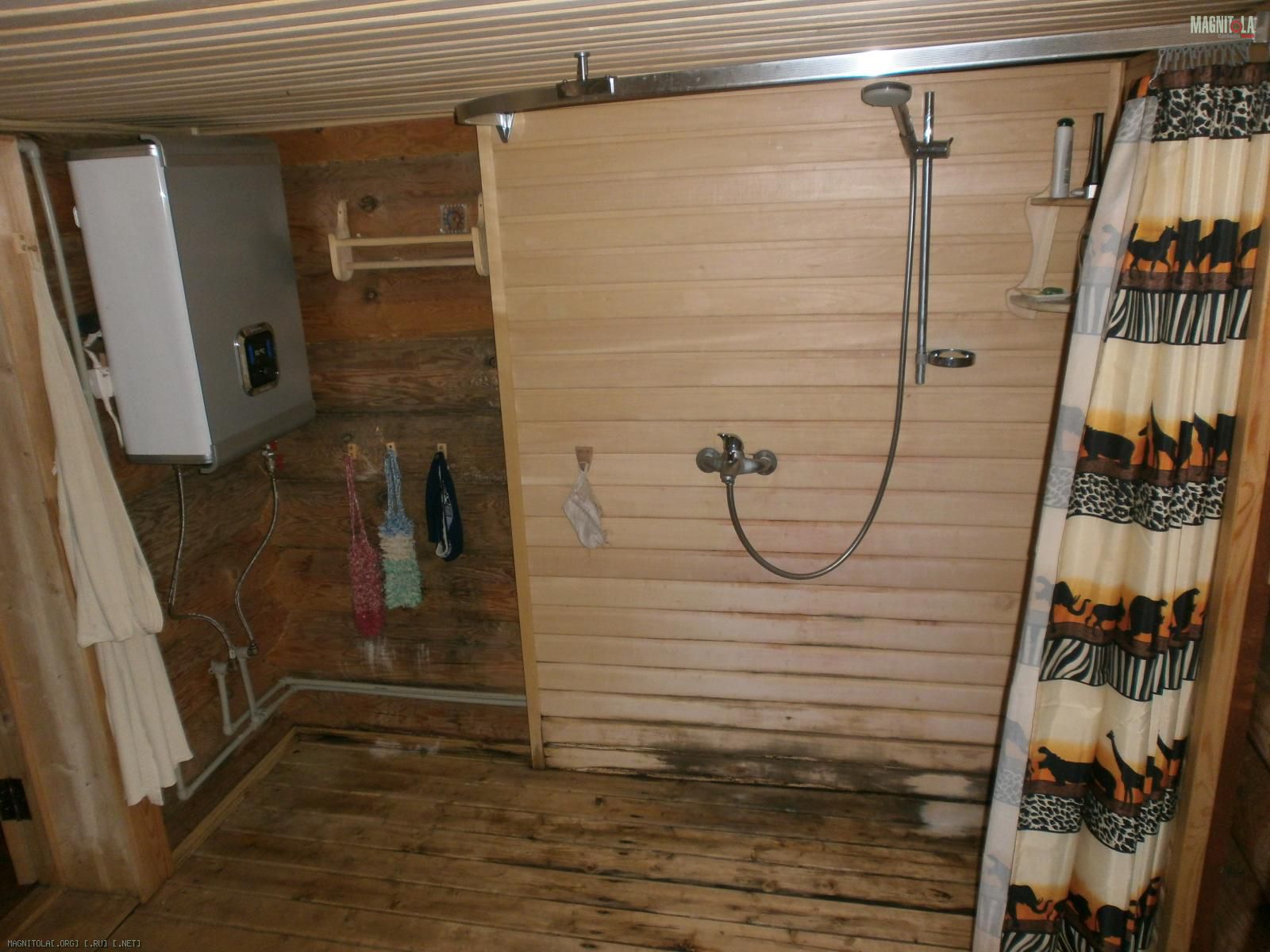

В моечной установлен ЭВН.
Вложение 448102

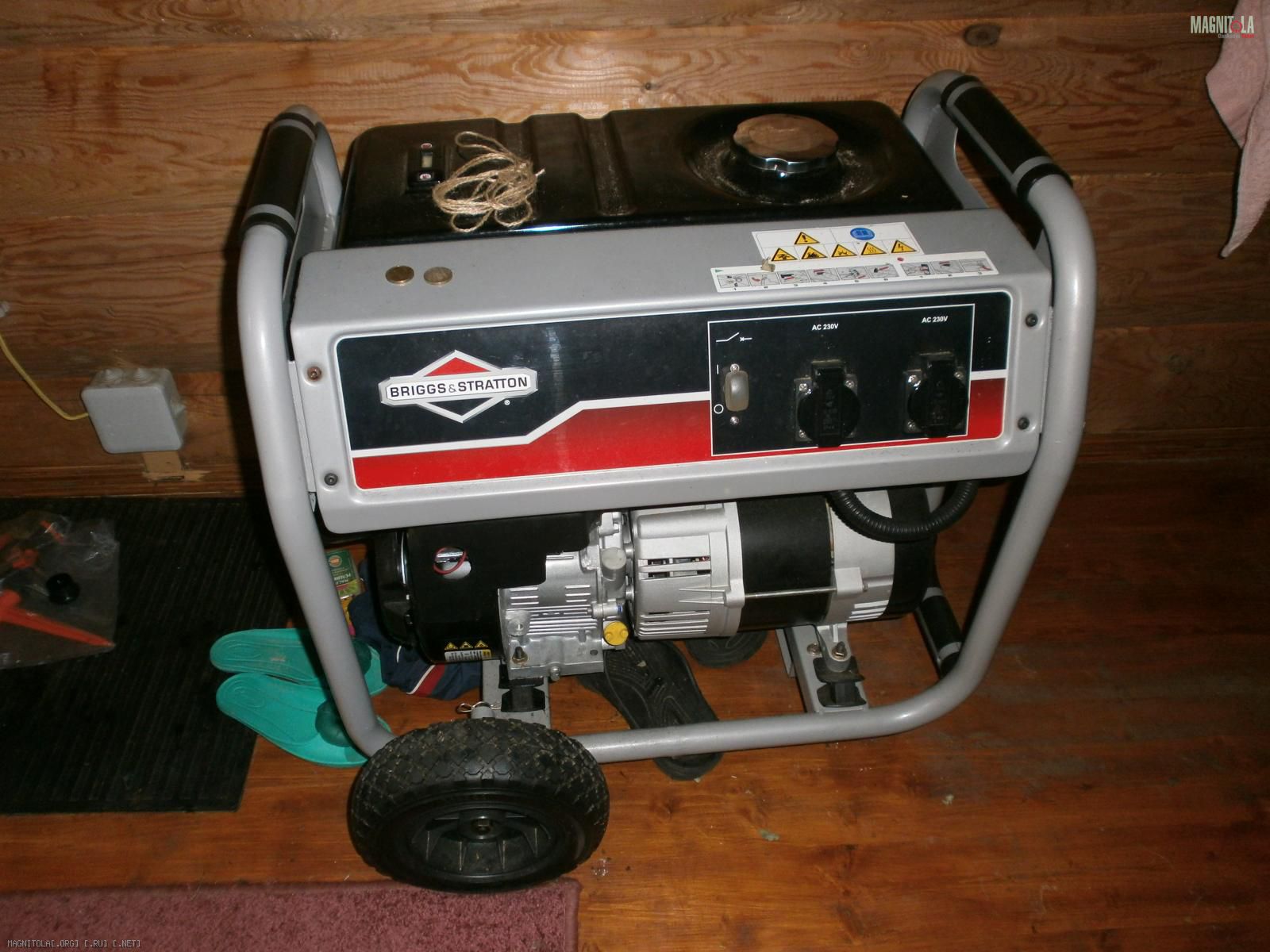

На случаи отключения эл-ва запаслись бензогенератором ))) Пока он ютится тоже в бане, но в планах построить ему отдельную будку
Вложение 448054Вложение 448056

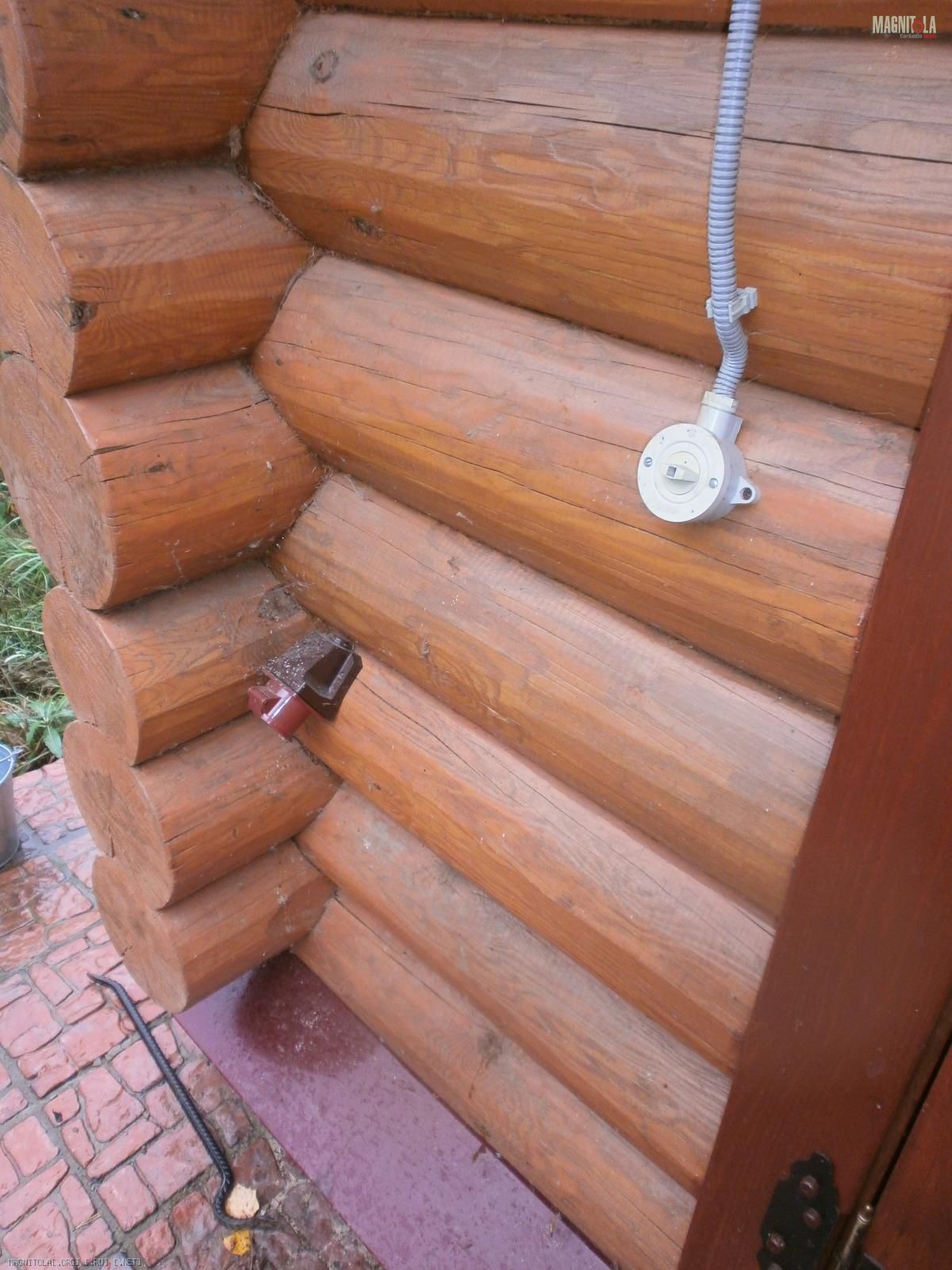

Вводная розетка для генератора

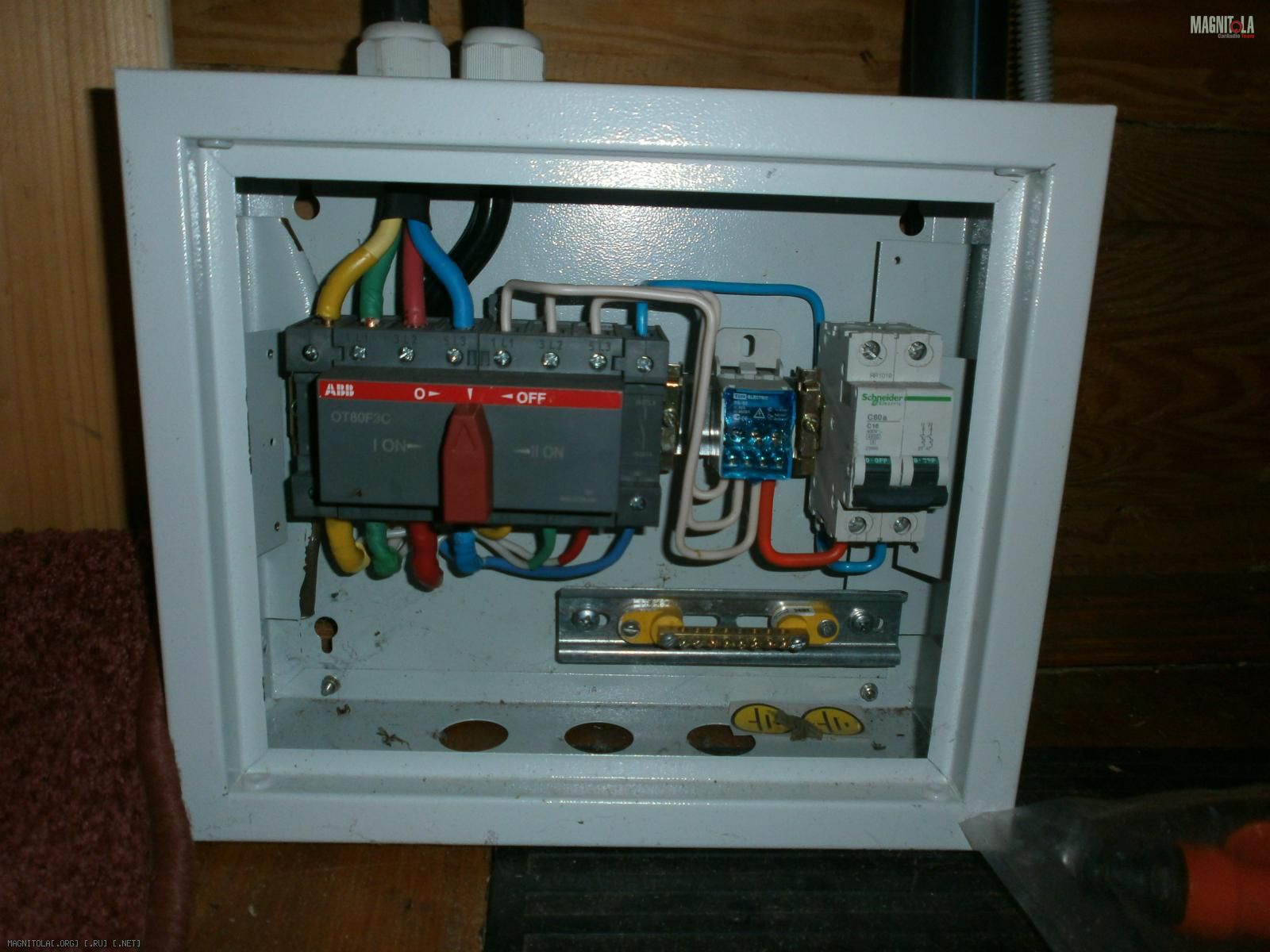

Вложение 448060 и еще один щиток с переключателем питания "генератор-сеть 380" Вложение 448052...
От бани до дома около 70 метров.. дабы не портить вид столбами и пр. - было решено проложить питание к дому под землей. Прорыли траншею, глубиной не менее 1,8 метра, и уложили в пластиковой трубе ВБбШВнг 5Х25.

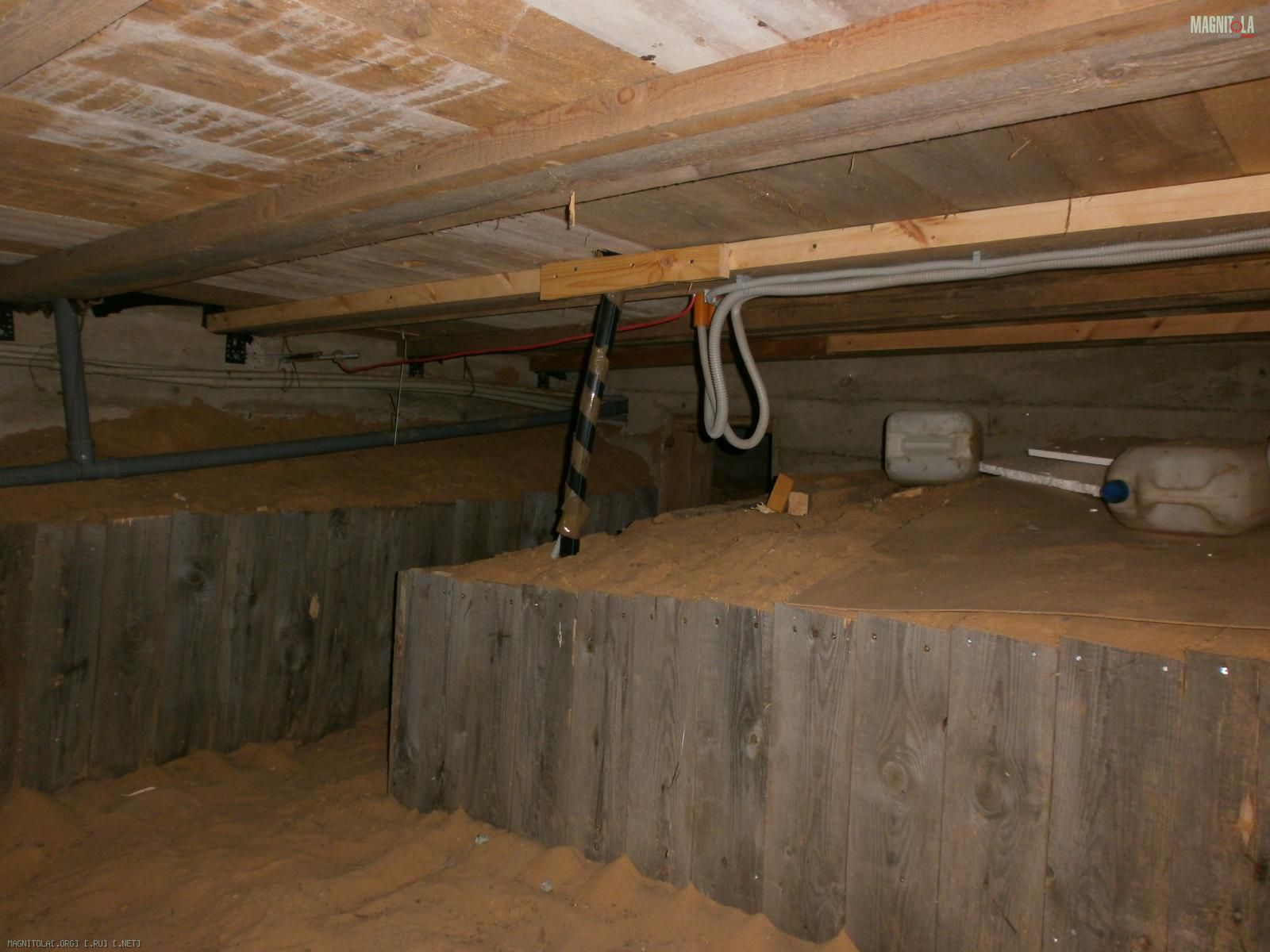

Это вывод из земли в подвале дома.
Вложение 448110

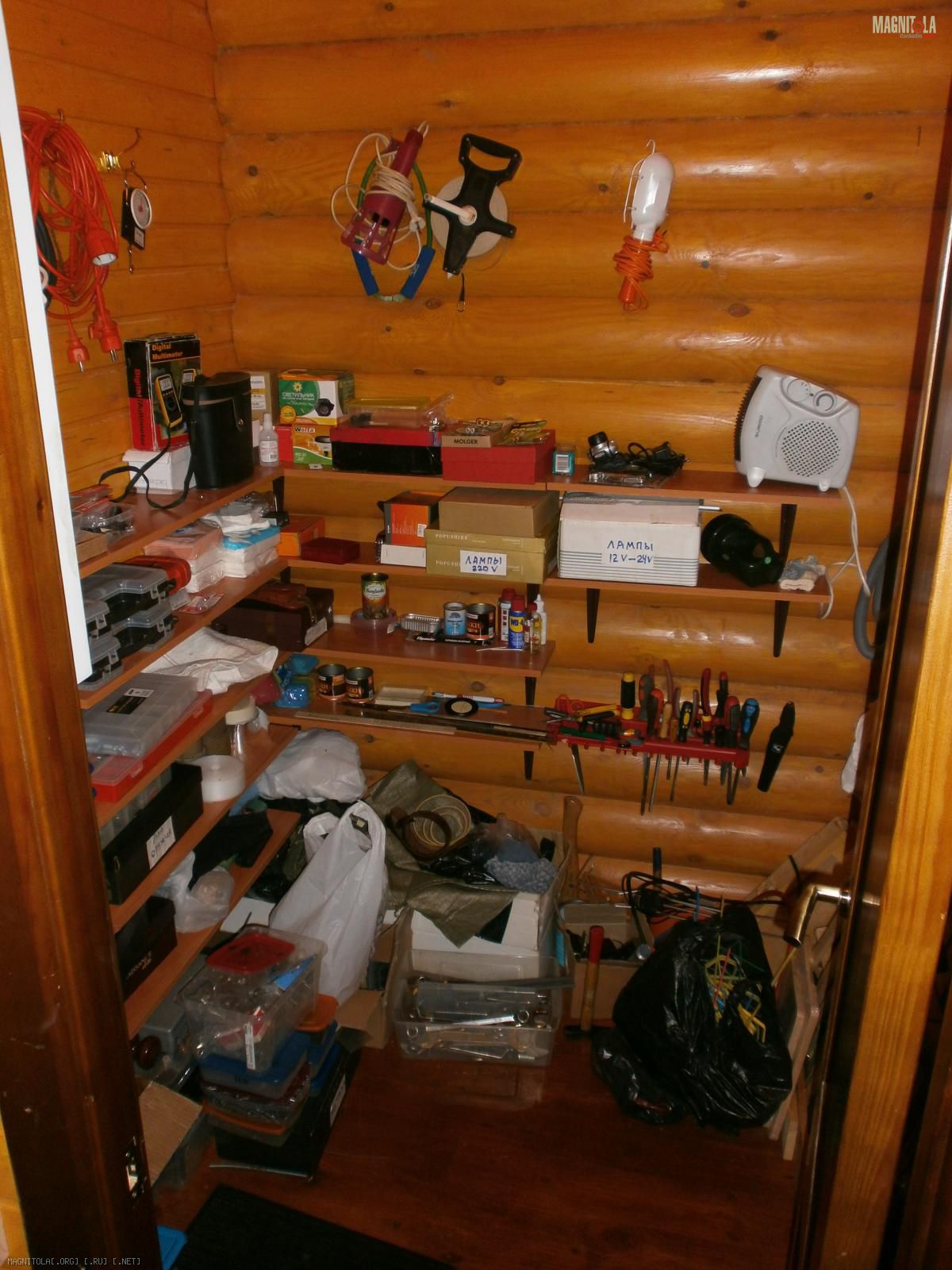

Кабель приходит в кладовку-щитовую )))

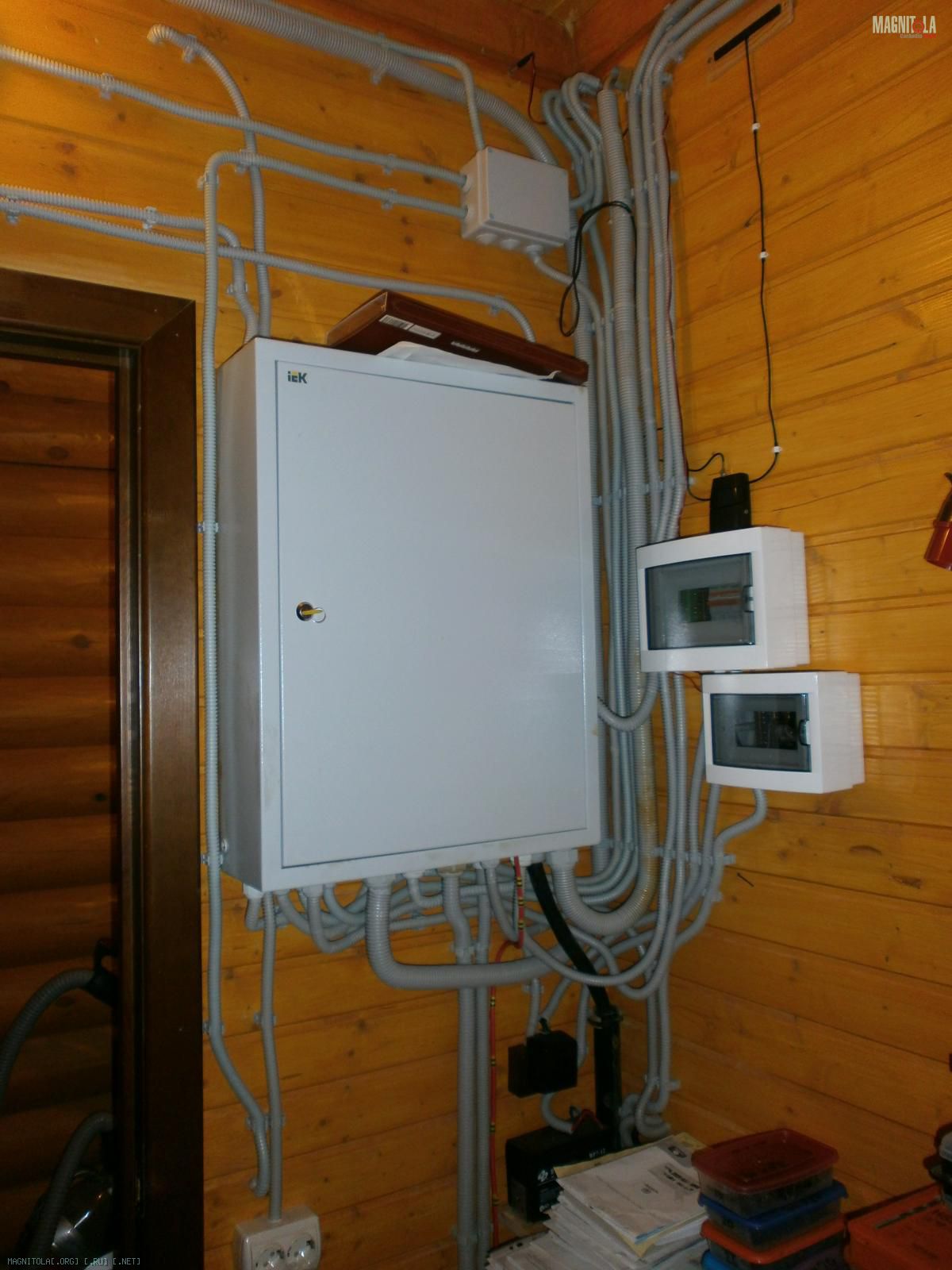

Вложение 448028 Из этой комнатенки происходит электричество во всем доме...Вложение 448068Вложение 448072

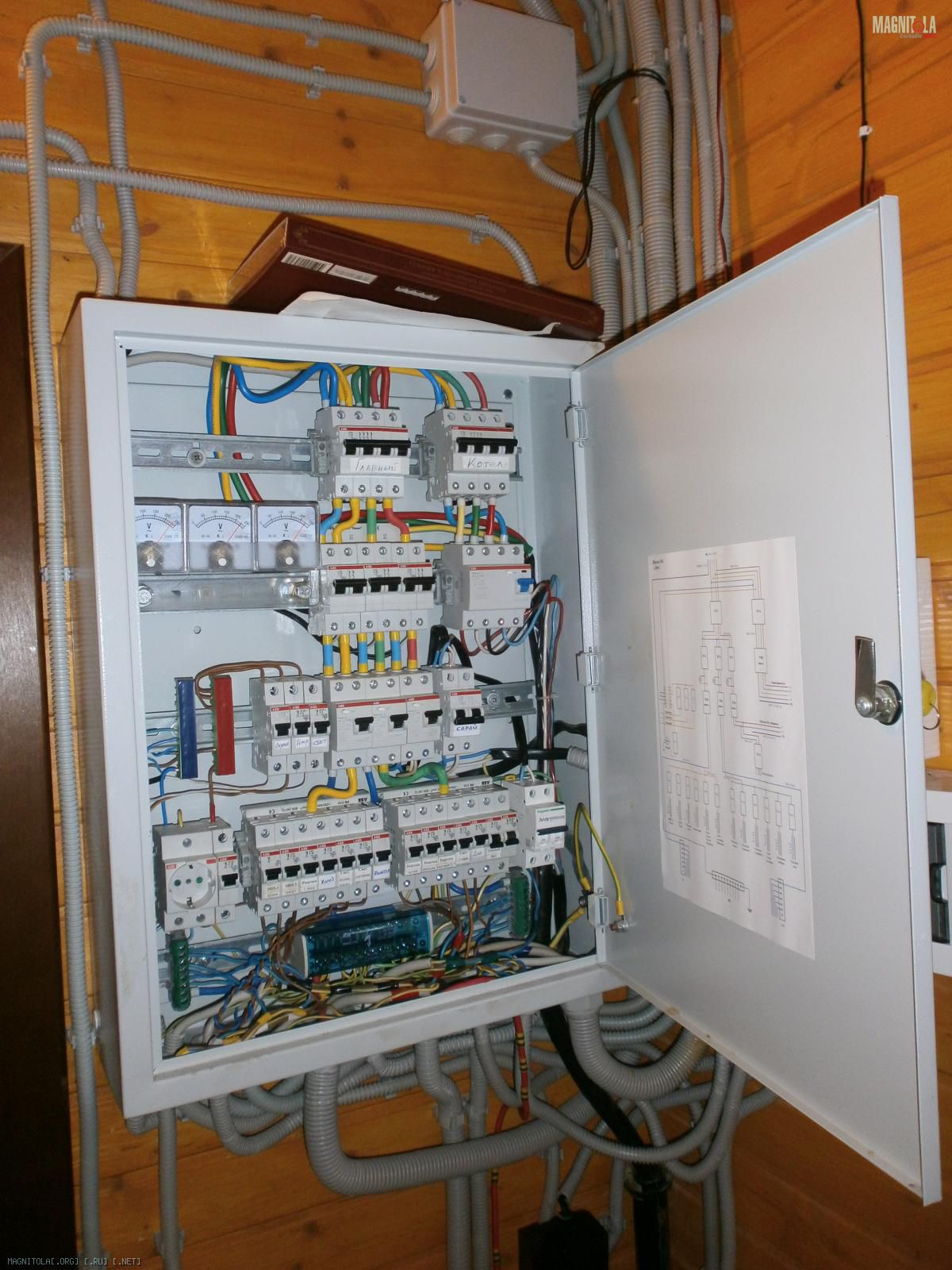

Тут стоит основной эл.щит дома

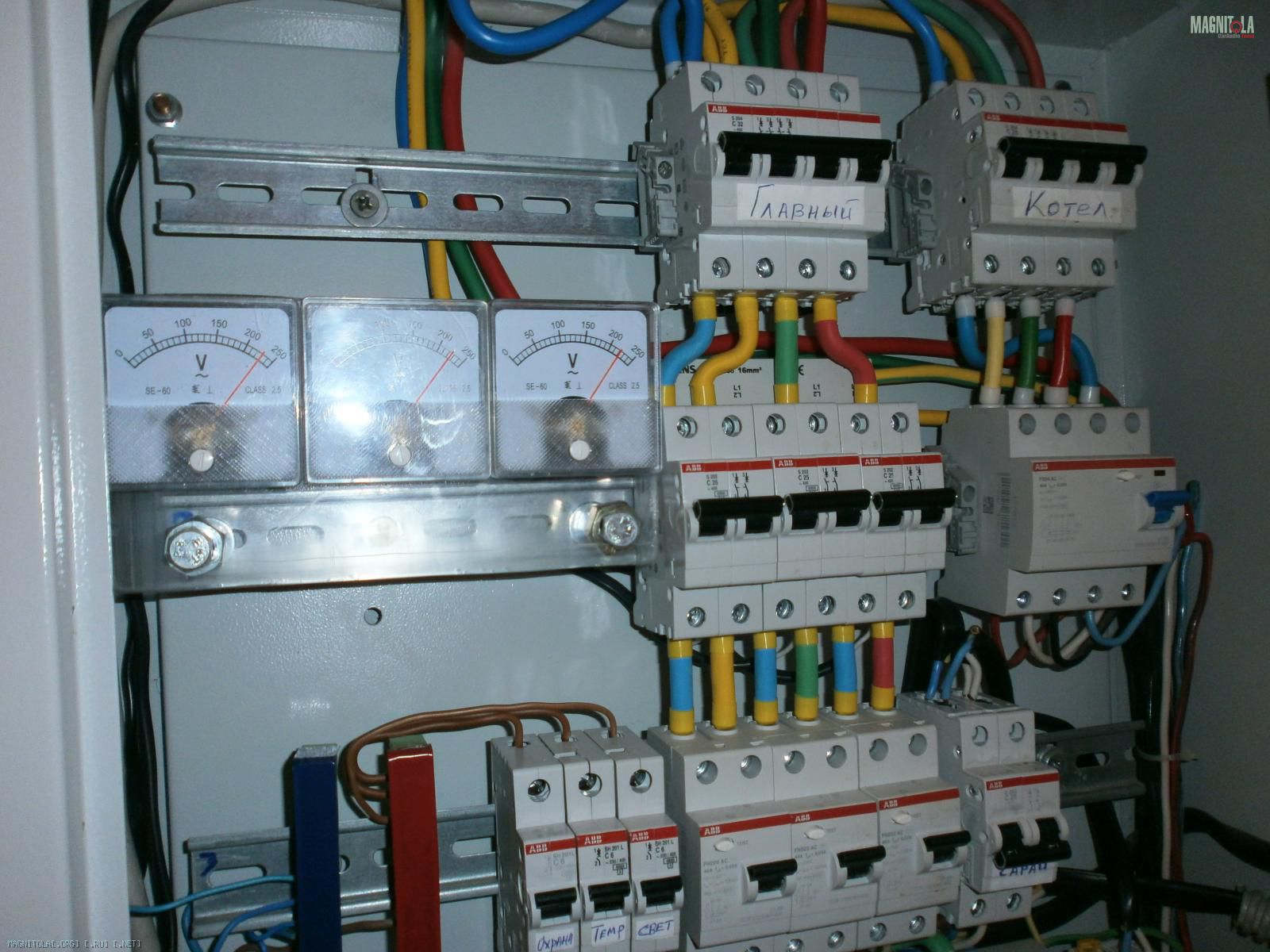

Вложение 448018Вложение 448022 тут главный автомат дома и автомат эл.котла. Групповые УЗО и автоматы. Нагрузка по фазам распределена приблизительно поровну.

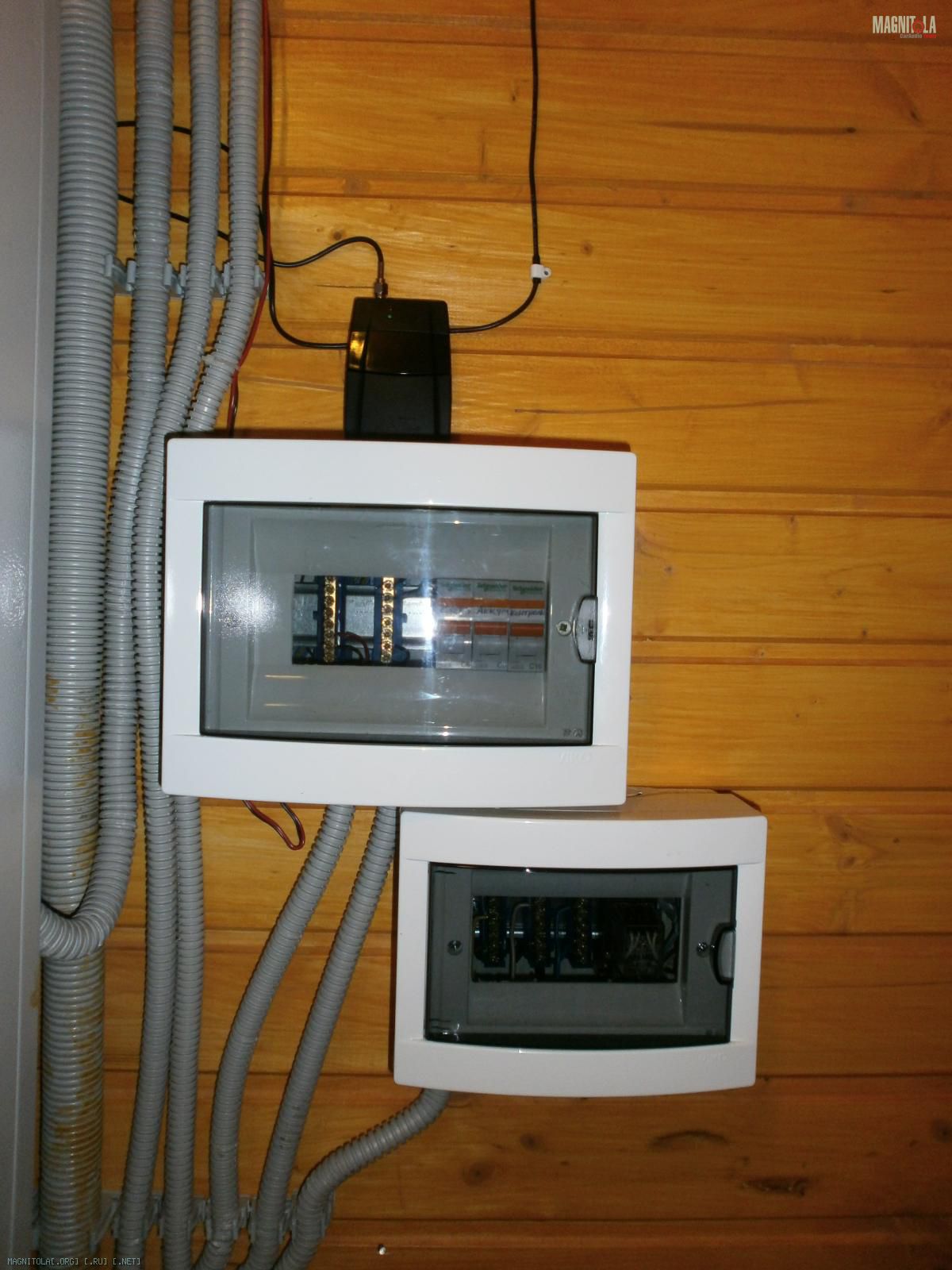

В 21 веке куда без сигнализации и дистанционного включения отопления смсками )))))

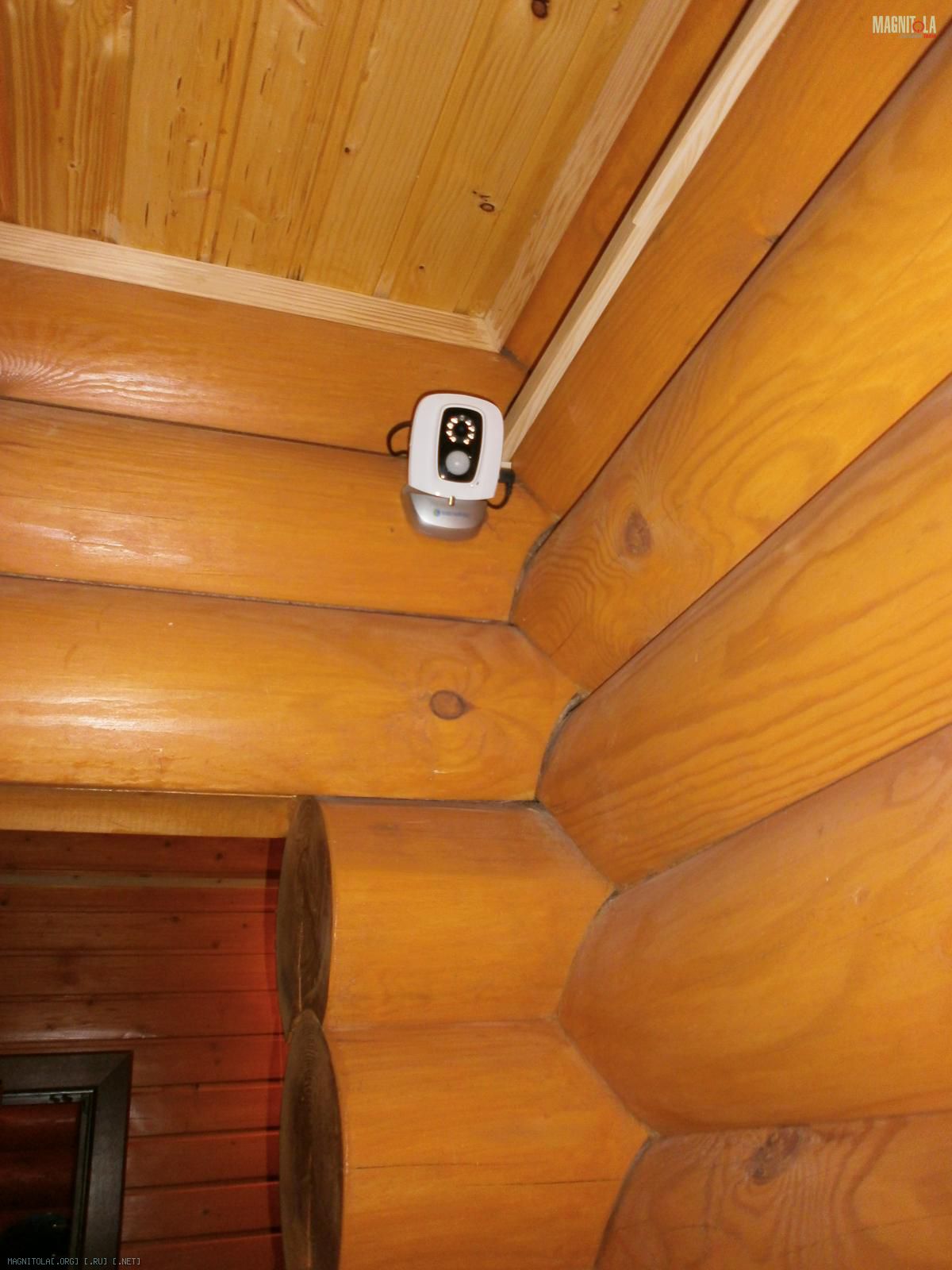

Вложение 448078 и дополнительный АКБ на случай отключения эл-ва Вложение 448074, канешна же камеры в доме Вложение 448088

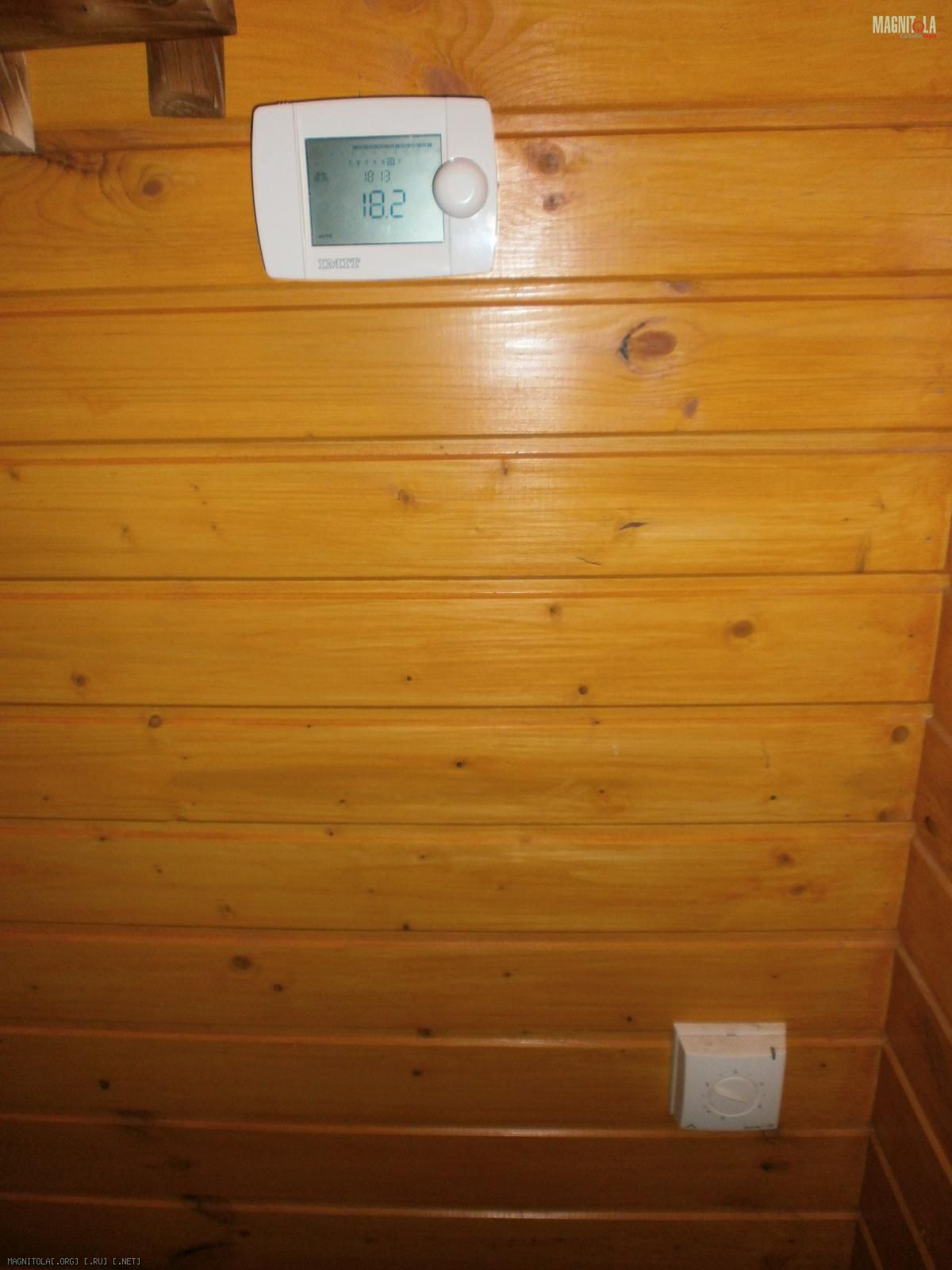

В ванной установлен пульт управления эл.котлом и теплым поломВложение 448062

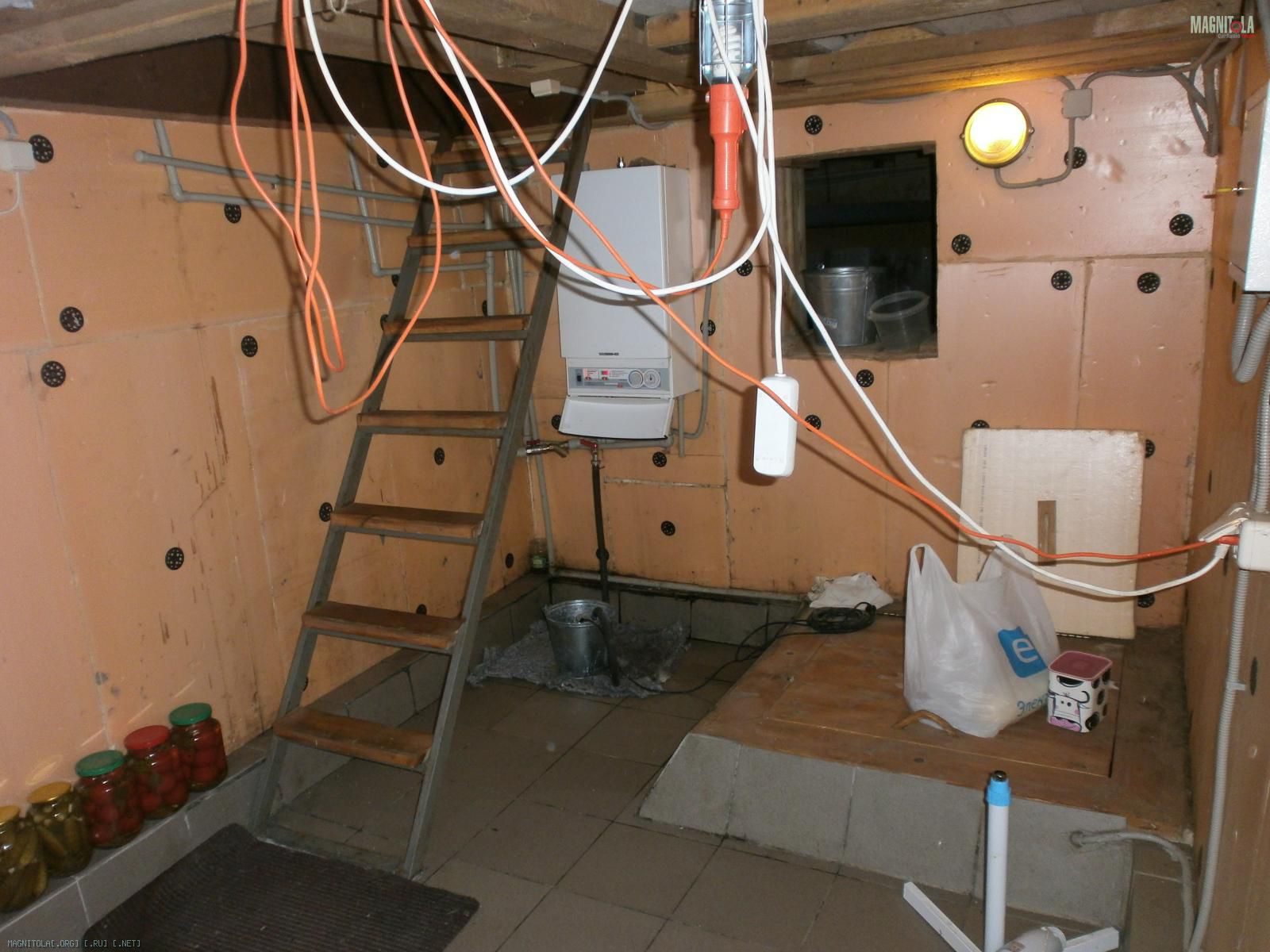

Подвальные коммуникации...

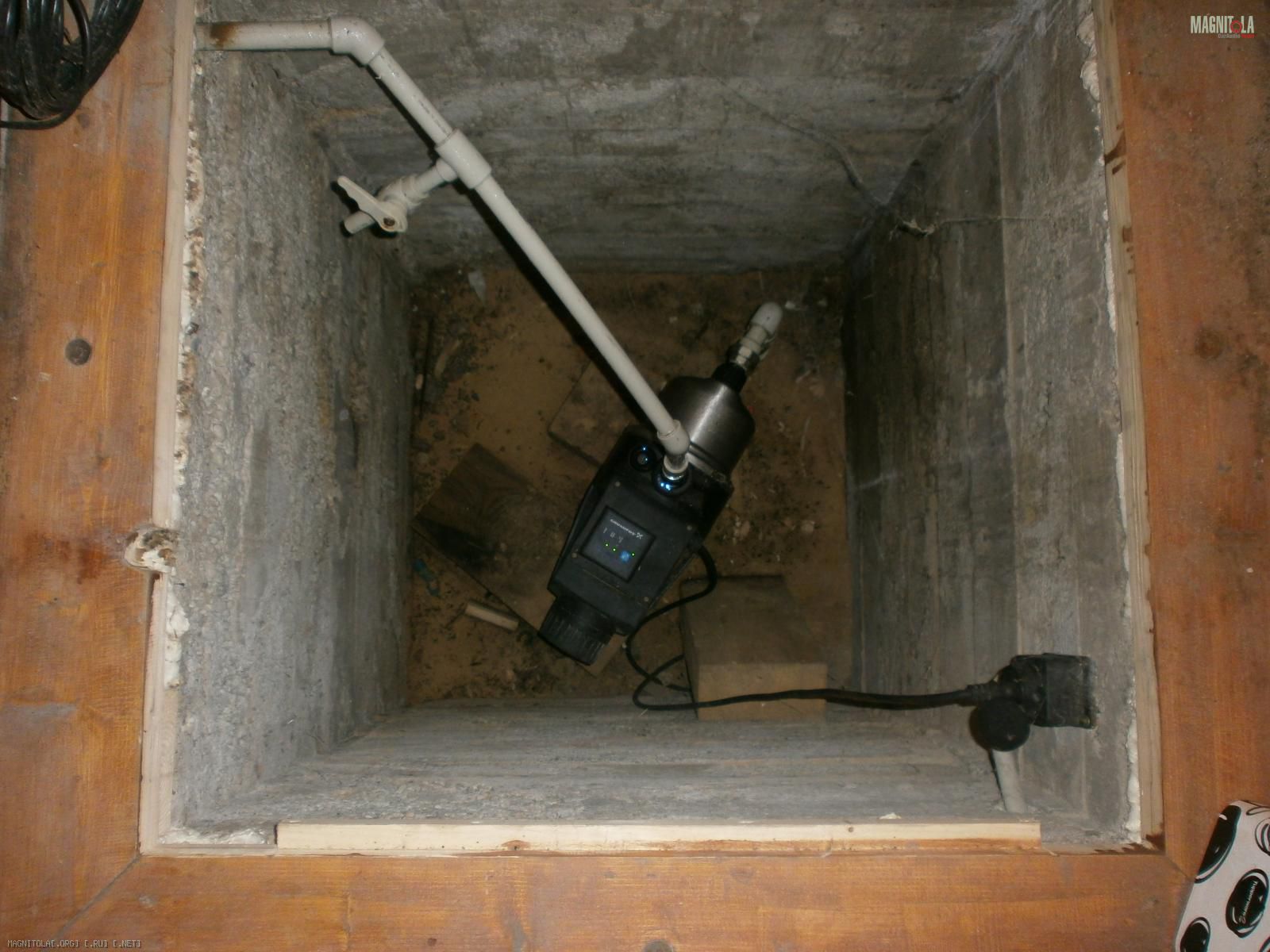

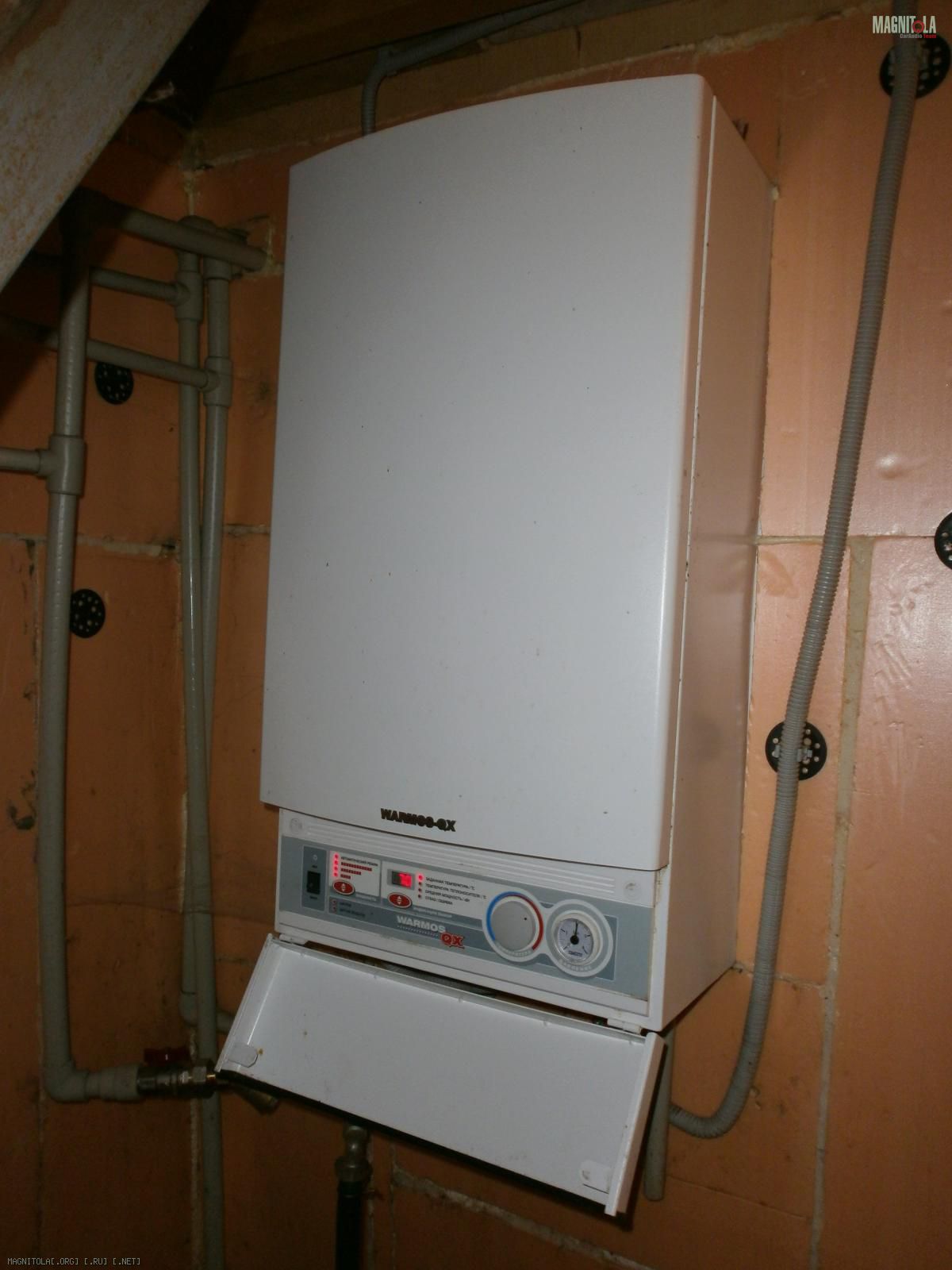

Вложение 448080Вложение 448036 насос в доп. бункере Вложение 448032

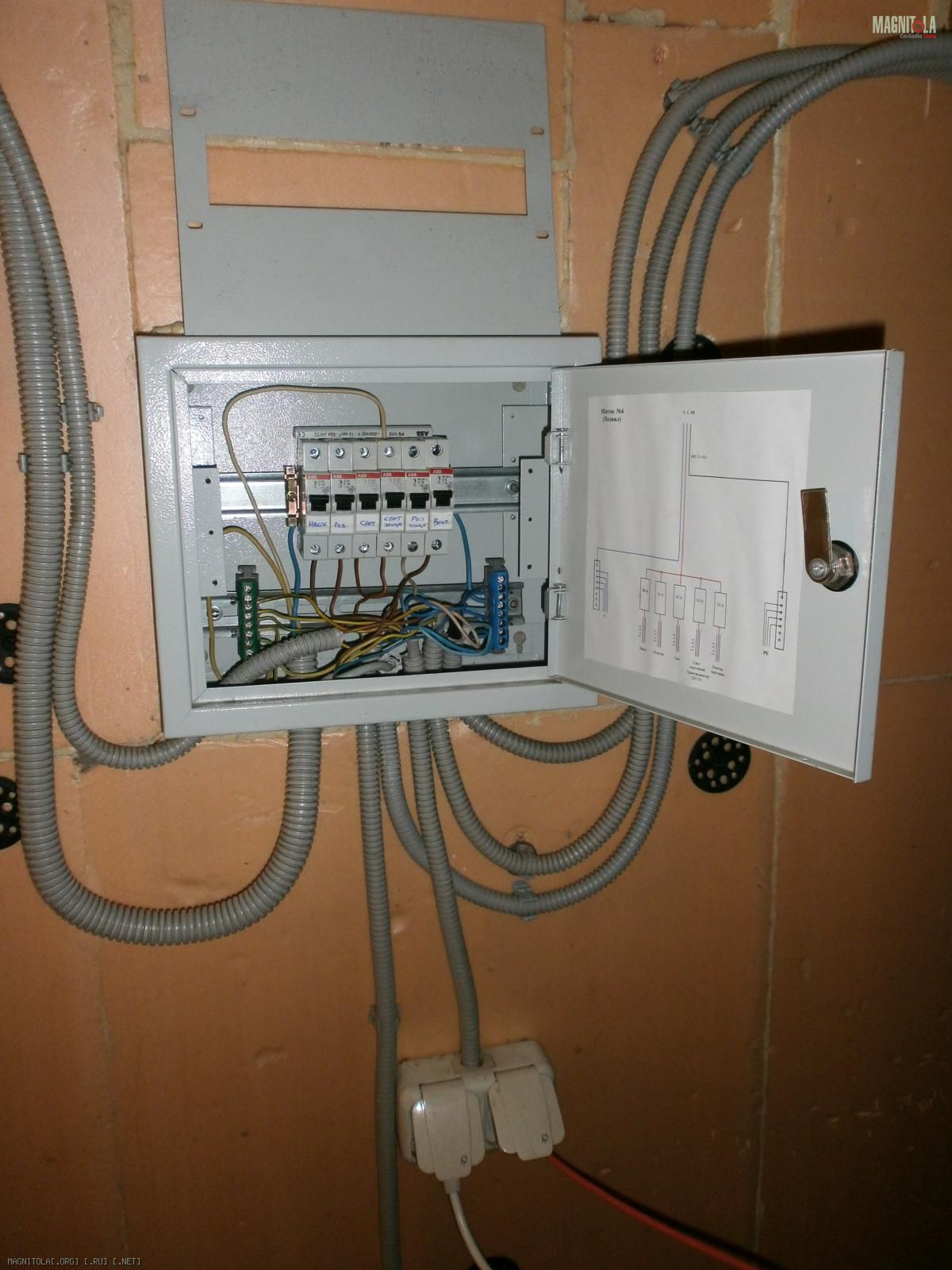

Вложение 448084 подвальный щиток (тут освещение, розетки, уличное освещение и розетка)

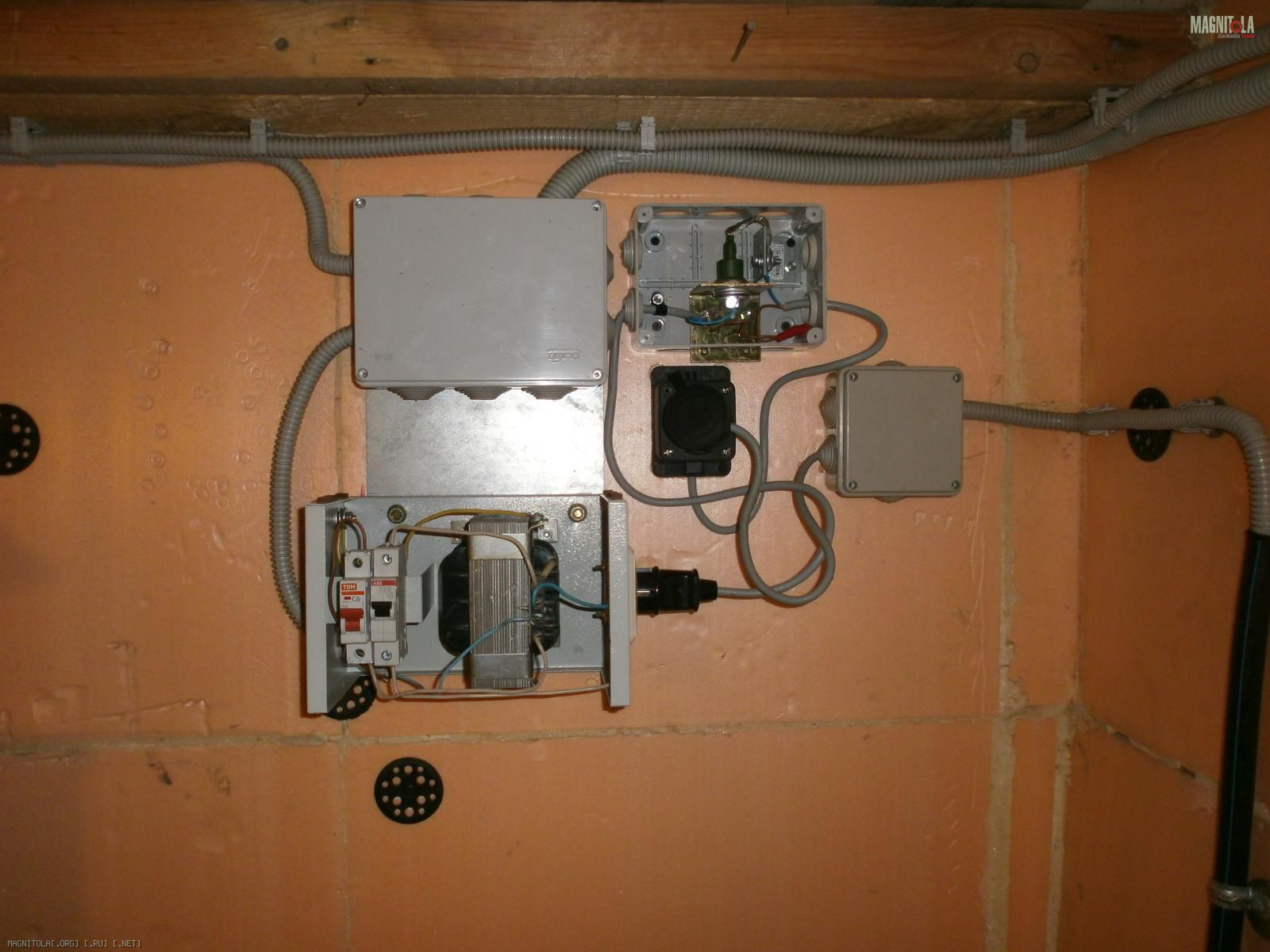

уличные фонари питаются от трансформатора 24В
Вложение 448040, т.к. лампочек E27 24В 25Вт (или 12В 25Вт) нигде найти не можем, пустили 40Вт через диод. Вложение 448086

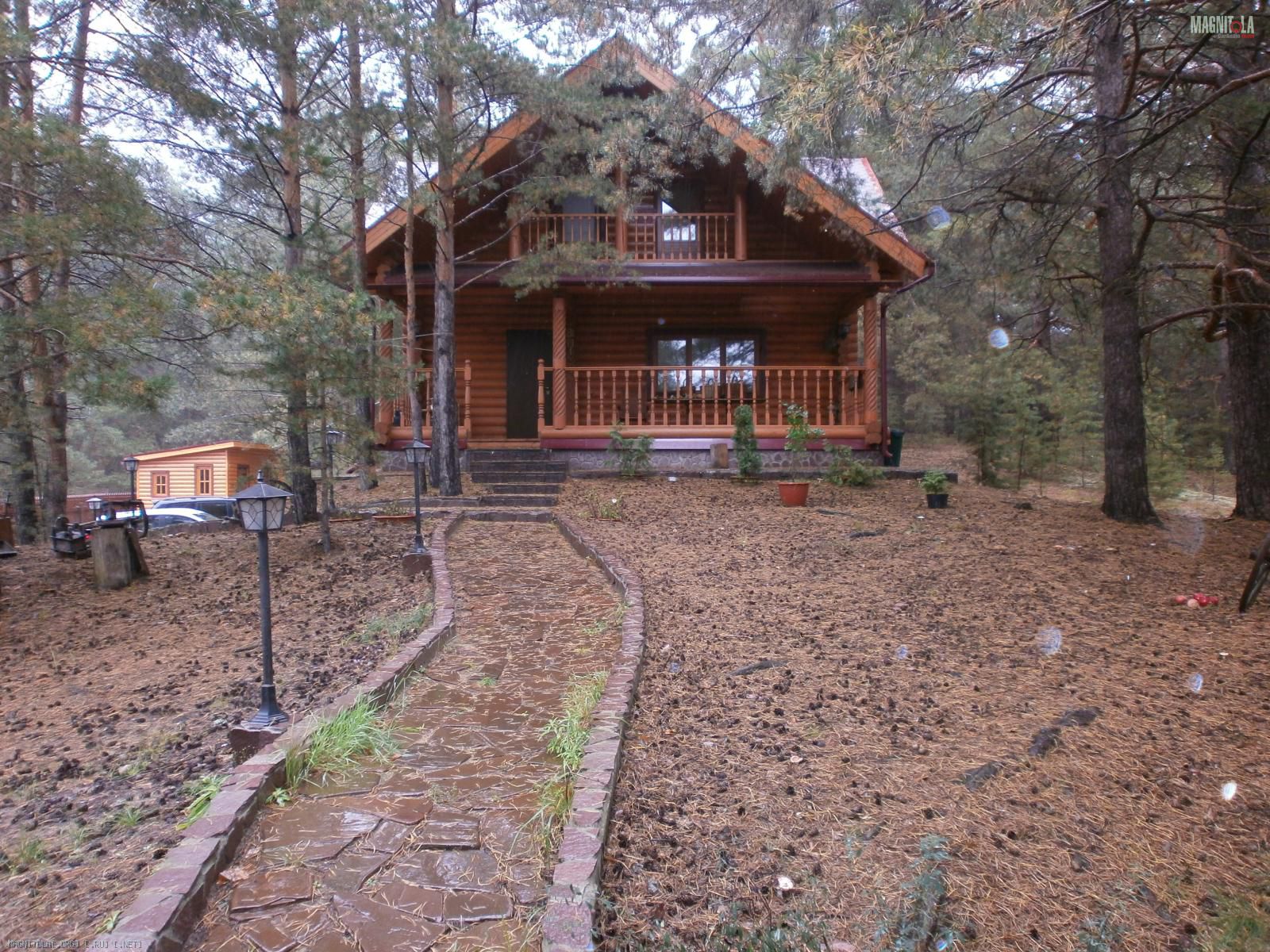

Вложение 448118 те самые уличные фонарики...

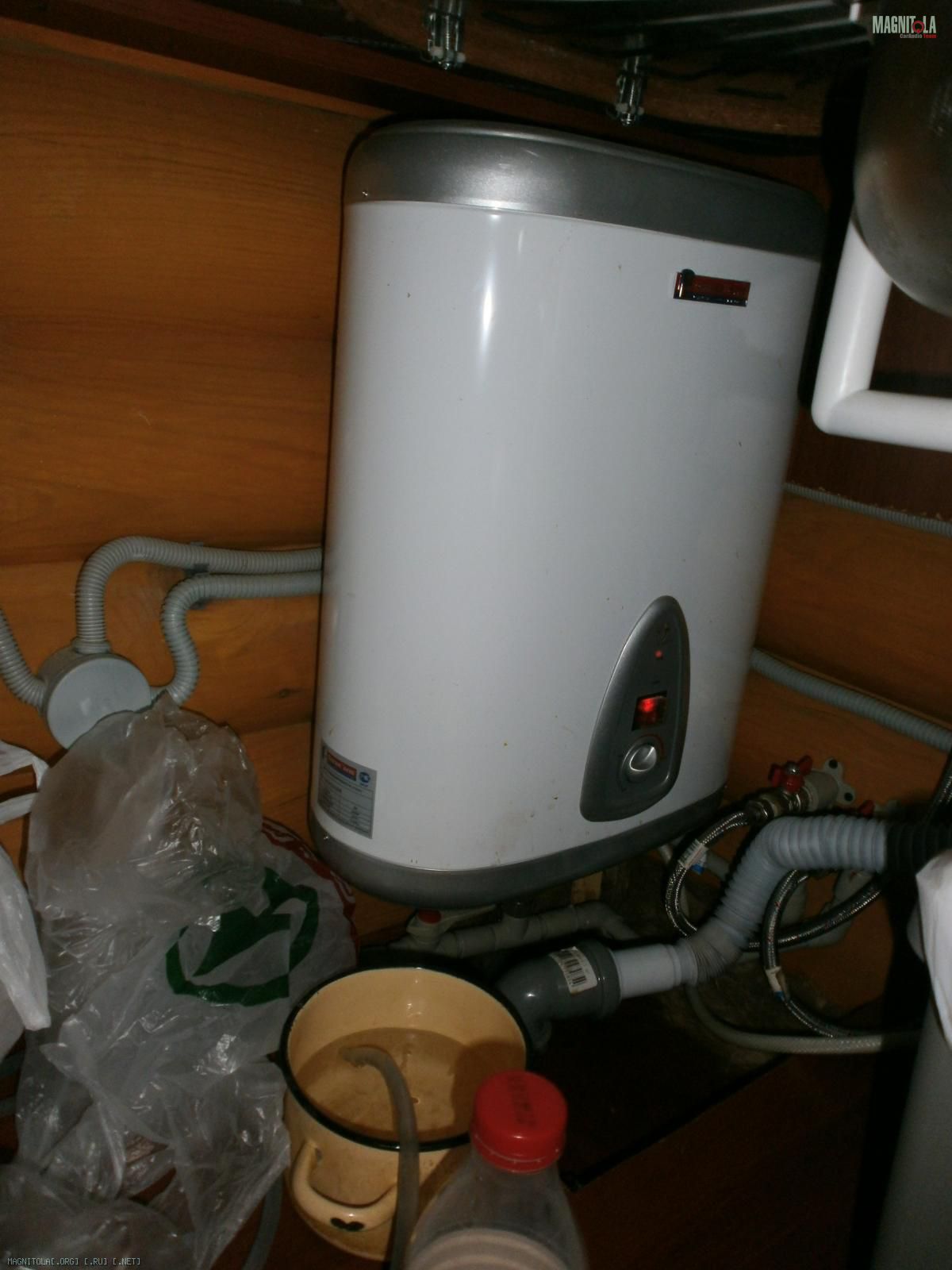

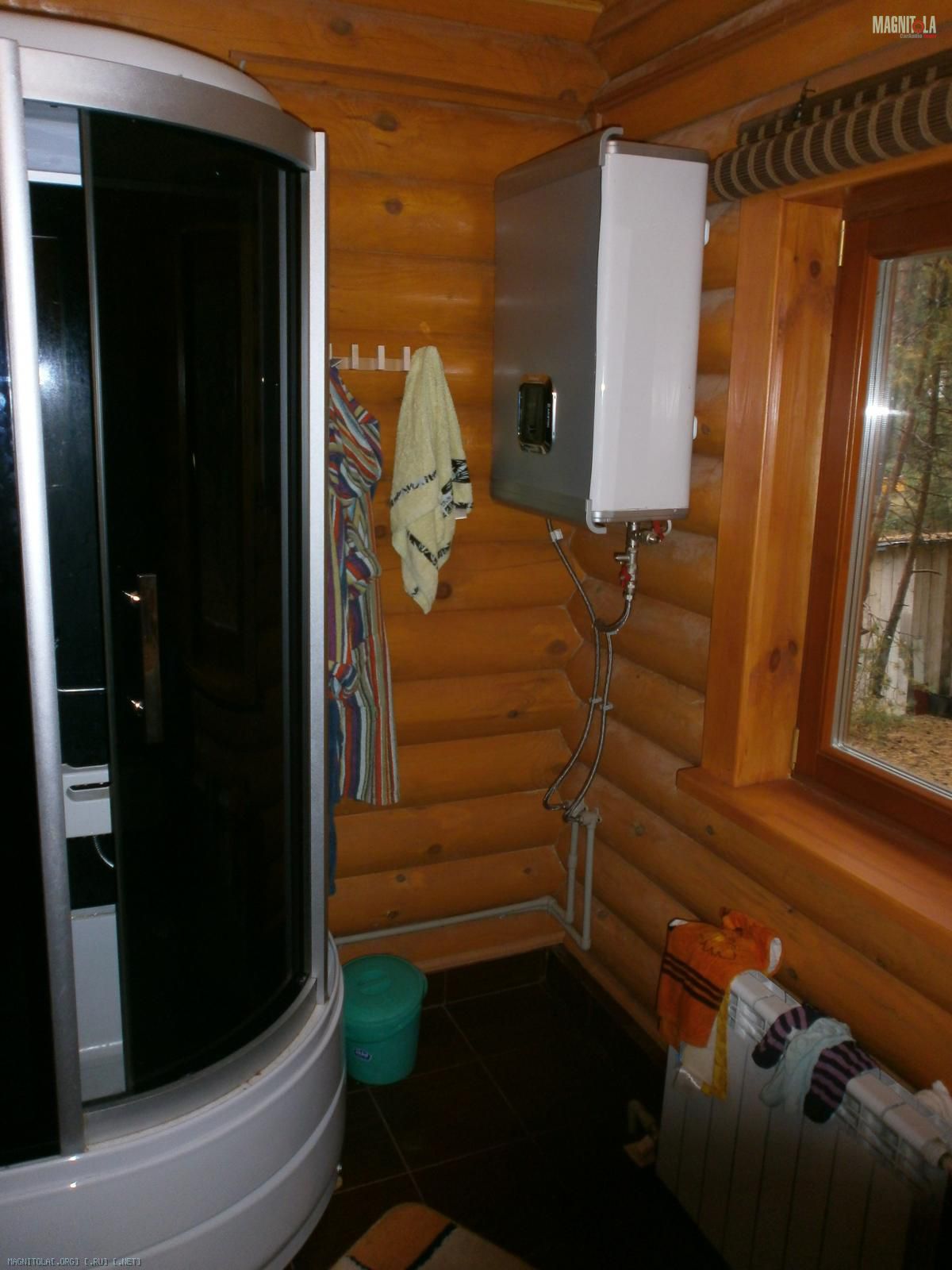

Вложение 448120 ЭВН ванной комнаты и кухонный Вложение 448044 (под раковиной в гарнитуре..)
Отдельная тема - заземление... оно условно-раздельное для дома и для бани..
Re: электричество в деревянном доме
Похвалить - значит ничего не сказать ! ))) Шедеврально ! :) Тебе дай волю - ты и на грядках провода прокинешь зызызы
Вводная для гены - не капать дождь стекать сверху по стене ? Или под карнизом ?
Цитата:
Сообщение от
plugnplay Подвальные коммуникации...
Нажмите на изображение для увеличения Название: P9210574.jpg Просмотров: 0 Размер: 192.5 Кб ID: 448080
Утеплитель экстр. пенопполистирол ? тут котел газовый будет ?
Re: электричество в деревянном доме
Шото мего наворочено, автоматов уйма на каждый потребитель (даже лампу) ?
В доме кабель канал не льзя использовать и сразу впихнуть несколько проводов в него?
Re: электричество в деревянном доме
Цитата:
Сообщение от
Андрюха_пензяк В доме кабель канал не льзя использовать и сразу впихнуть несколько проводов в него?
Я местами плинтуса(ы) использовал.
Re: электричество в деревянном доме
Цитата:
Сообщение от
хоттабыч под карнизом
Цитата:
Сообщение от
хоттабыч на грядках провода
грядок нет, а так - подогрев бы сделал ))))))))))))))
Цитата:
Сообщение от
хоттабыч экстр. пенопполистирол
да...
Цитата:
Сообщение от
хоттабыч котел газовый будет ?
до газа нам еще 70 км...
Цитата:
Сообщение от
Андрюха_пензяк автоматов уйма
на каждую группу...
освещение второго этажа
1я розеточная группа второго этажа
2я розеточная группа второго этажа
1я освещение первого этажа
2е освещение первого этажа
1й ЭВН
2й ЭВН
теплый пол
душевая кабина
холодильник, микроволновка
эл. плита
телевизор и ресивер
чего-то еще...
количество и номинал автоматов исходя из сечения и количества линий..
Цитата:
Сообщение от
Андрюха_пензяк В доме кабель канал не льзя использовать
мало того, выключатели, розетки и кабель канал подбирались по рисунку фактуры дерева и в тон бревен
Re: электричество в деревянном доме
Ненаблюдаю повторного заземления.
Цитата:
Сообщение от
plugnplay уличные фонари питаются от трансформатора 24В
На 36 попрактичней будет,лампы можно купить без проблем E27 выглядят как обычные и мощности разные имеются.
Цитата:
Сообщение от
plugnplay Отдельная тема - заземление... оно условно-раздельное для дома и для бани..
Ждем новостей,заземление это очень важная штука в электрохозяйстве.
Re: электричество в деревянном доме
Саш. Ты там живешь или это что-то вроде дачи? И в каком районе?
А за проделанную работу:class:
Вложений: 1
Re: электричество в деревянном доме
МогЕм!!!!!
А где подразетник на сгораемом основании?гы ГЫ гы
Не дай бог к тебе, как к судье,попасть на инсталл!:laugh2:
Re: электричество в деревянном доме
Просто нет слов :thank_you2:
Re: электричество в деревянном доме
Цитата:
Сообщение от
ШАША Ненаблюдаю повторного заземления.
ну не раскапывать же мне теперь яму для фоток...
сопротивление заземления у бани - 18 Ом, у дома - 24 Ом.
Цитата:
Сообщение от
ШАША На 36 попрактичней
да практичнее... и провода можно более тонкие использовать, но есть одно большое НО... лампочки д.б. строго е27 и мощность не более 25 Вт. А вот их найти нереально оказалось в ННов и МО. Возможен заказ от 1000 шт. ))))))))))))))
HaMMeR^2, домик выходного дня )))))))))))))))) борский
Цитата:
Сообщение от
ДЕД А где подразетник
как бэ там все из негорючего пластика. IP68 влагозазищенность...
Цитата:
Сообщение от
ДЕД Не дай бог к тебе, как к судье,попасть на инсталл!
тогда не надо ездить на этапы в НН )))))))))))))
