"АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"

Более вариантов размещения темы не нашел, поэтому в "домашнем мастере". Хотя отношения к домашнему хозяйству тема не имеет, разве что - исходными материалами для работы была бытовая техника, а именно СВЧ-печи.
Но обо всём по порядку.

Занимаюсь я исследованиями в области химии твердого тела, а точнее - синтезом порошков карбида вольфрама, еще точнее низкотемпературным карботермическим синтезом ультрадисперсных порошков карбида вольфрама с различными добавками.
Перспективным направлением в этой области является проведение термообработки под действием СВЧ-излучения. Это быстро, энергоэффективно и ускоряет протекание реакций.
В общем, была у нас лабораторная печь (отечественного производства, между прочим) в которой мы и проводили синтезы. И случилась у нас загвоздка - стало необходимо повысить рабочую температуру печи с 1100С до 1300С. Наши "производители" попросили за такую модернизацию 60 т.р., что довело общую стоимость печи до 200 т.р. (они еще и промахнулись на 20 т.р., как потом оказалось и просили доплатить). Результата толком они не добились, по факту печь уверенно работает до 1200С (при чем последние 100 градусов набирает о-о-очень медленно), а если пытаться поднимать еще выше - сгорает трансформатор. Что мы узнали опытным путем недавно ;) Сгоревший транс менять было некому, ребята обанкротились. Пришлось делать самому. Благо на "разборке" бытовой техники трансы стоят по 500 р.
Ну и попутно еще осенью прошлого года возникла идея сделать собственную микроволновку. Побольше, получше, помощнее. Чтоб всё было как надо и ничего за это не было (в смысле стоимости печи)
В итоге был приобретен пирометр с блоком управления для автоматического контроля и регулировки. Найдены в "закромах родины" два комплекта Магнетрон-Конденсатор-Транс, корпус старой микроволновки (российского производства начала 90-х годов. И началось...

http://magnitola.org/members/79108-a...ture459308.jpg

http://magnitola.org/members/79108-a...ture459306.jpg

http://magnitola.org/members/79108-a...ture459302.jpg

http://magnitola.org/members/79108-a...ture459294.jpg

http://magnitola.org/members/79108-a...ture459304.jpg

http://magnitola.org/members/79108-a...ture459296.jpg

http://magnitola.org/members/79108-a...ture459292.jpg

http://magnitola.org/members/79108-a...ture459300.jpg

http://magnitola.org/members/79108-a...ture459298.jpg

Силовые и управляющие цепи уже собраны, печь практически готова к проведению пробного пуска и испытаний.

Позже дополню, нужно бежать, точнее ехать. :)

О! Точно! Хотел новую купить ;)) еще одну надо?;))))


домашний андронный коллайдер ;))))

вот позавидуешь ,люди помимо музыки еще и в микроволновках рубят. а тут накрылась гудит , крутит а не греет:no2:..

Если гудит и не греет - вероятнее всего магнетрон сгорел (хотя гудеть может и движок тарелки).
Разобрать, проверить целостность предохранителей. Их обычно два, один на "фильтре" обмотки транса, его видно будет "невооруженным глазом" при осмотре, второй (высоковольтный) на проводе, идущем от конденсатора к магнетрону (провода в специфичной красной тканевой оплетке) он закрыт в тубусе. У меня на фотках видно его вроде. Если оба целые - снять магнетрон и осмотреть наконечник. Там сразу видно будет признаки проскочившей "искры".

Цитата:

---

Сообщение от юра 68

крутит а не греет

---

Кран на газу открой)))
По делу.Коль,а индукционный разогрев на свойства материала влияния не оказывает?

Что бы быть до конца точным - индукционный и СВЧ - немного разные нагревы, и по рабочим частотам, и по материалам на которые они могут воздействовать (металлы и полярные молекулы, соответственно)
СВЧ-нагрев на порошковые материалы оказывает положительное "влияние", т.к. воздействие происходит одновременно на весь объем образца, а не снаружи внутрь, как контактном конвективном или радиационном(в других его проявлениях) механизме теплопередачи. Не происходит спекания (образования корочки), рост зерна происходит (при высоких температурах это неизбежно), но он происходит равномерно, достигается узкий разброс в гранулометрическом составе, размерность удается удержать в пределах сотен нанометров (350+/-100нм).
Кардинальных изменений свойств (исчезновение одних или появление других) е наблюдается.

Просто у меня друг-бывший начальник производства сапфиров для полупроводников в Зеленограде.В Туле,на военке,заказывали тигли из вольфрама с электроразогревом.2500 градусов по месяцу в них держали.Правда цена повыше на десяток порядков,по сравнению с бывшей микроволновкой.

Цитата:

---

Сообщение от orbita21

снять магнетрон и осмотреть наконечник.

---

если сфотаю , ткнете где эта штука там ?

Да.
Вообще, это стандартное изделие. Шестое фото. Та штука, которая сверху (к ней там ещё коричневый провод "идет").

Вложение 459492Вложение 459494Вложение 459496Вложение 459498Вложение 459500преды проверил ,целы. магнетрон это где тошибо написано ? снять его и осмотреть ?

Да. Он самый. Можно сфоткать и выложить.

orbita21, визуально ничего подозрительного , может Вложение 459548Вложение 459550Вложение 459552Вложение 459554Вложение 459556Вложение 459558

Цитата:

---

Сообщение от orbita21

еще точнее низкотемпературным карботермическим синтезом ультрадисперсных порошков карбида вольфрама с различными добавками

---

почему никто так и не спросил ЗАЧЕМ ЭТО? такое ощущение, что я один не понимаю, а все остальные тут время от времени да синтезируют на кухне порошки карбида вольфрама :D

Нанотехнологии )))

юра 68, подтверждаю, выглядит нормально.

Андреичъ, наверняка сверлил чего-нибудь сверлом по бетону. За редким исключением, наконечник такого сверла изготовлен из сплава ВК8 (карбид вольфрама с добавкой 8-ми процентов кобальта). Технологии производства твердых сплавов уже лет 70... Вот и придумываем, как улучшить. И технологию, и конечный продукт.
Флекс 71**, мы честные ребята. У нас только прекурсор (исходная шихта) наноразмерность имеет. Конечный порошок - уже не "нано", но всё же на порядок меньше промышленного. Там 3 микрона.

Цитата:

---

Сообщение от orbita21

Вот и придумываем, как улучшить. И технологию, и конечный продукт.

---

Коль,вы молодцы,но китайцы всё равно дешевле,да и во многих отношениях лучше,сделают.
Хоть вы чудо изобретёте,оно у нас в стране на ... никому не нужно.Один трёп и распил всего и вся.

Ну что ж теперь... Плюнуть на всё, бросить это дело и пойти в продажники? Э-не-е-е...

Цитата:

---

Сообщение от orbita21

и пойти в продажники?

---

вот этого точно делать не надо! акстись! :D

Цитата:

---

Сообщение от Флекс 71**

Коль,вы молодцы,но китайцы всё равно дешевле,да и во многих отношениях лучше,сделают.
Хоть вы чудо изобретёте,оно у нас в стране на ... никому не нужно.Один трёп и распил всего и вся.

---

А тут Вы зря так :laugh2:. Я вот этим летом когда строил саб купил инструмент, забыл как называется, с прямым углом, искать не буду все и так поняли. Вещь копеечная. Но я же не знал, что эти @баные кетайцы могут сделать не прямоугольным. Черчу я значит по фанере, хорошо проверит решил, что то у меня там не совпадало. И тут я обнаружил, что одна сторона линейки шире чем другая :laugh2:. Короче не с одной стороны прямой угол не получался :laugh2: Это сейчас мне смешно, а тогда не знал куда запостить эту злость. До коли продавцы будут хрень то эту закупать? Всё разрушили, производство, станкостроение, инструментов и то нет российского производства. :laugh2:

---------- Сообщение добавлено 19.10.2013 в 16:58 ----------

orbita21, поэтому делайте свое дело. Кто же ещё будет Россию поднимать? Не продавцы же кетайскими товарами.

Андреичъ, да это я утрировал.
Китайский карбид видел, спекал в "объем" (монолит из порошка). Что сказать... Молодцы засранцы. Но размерность у них всё равно такая же как и у нашего промышленного. А значит и свойства конечных изделий такие же.
Дядя Саша прав, отчасти. Мы начинали эти работы с сотрудничества с заводом (тут рядом, в области). Но те весьма странно повели себя... Сдулись, короче.
Отступать и бросать эту тему мы не собираемся ни в коем случае.

---------- Сообщение добавлено 19.10.2013 в 22:43 ----------

юра 68, магнетрон поставить на место и так же туго прикрутить.
Электрическая часть вроде как в порядке, видимо косяк где-то в управляющих цепях.
Для верности не мешает проверить приходит или нет питание на обмотку трансформатора.
Управление как понимаю электронное (на кнопочках, а не на крутилках), так?
По управляющей части - там куча всяких размыкателей на дверцу, теплушек на магнетроне и еще где-то, и тому подобных вещей... Копать там или нет уже решать вам.

Цитата:

---

Сообщение от orbita21

Управление как понимаю электронное (на кнопочках, а не на крутилках), так?

---

да там кнопки ,спасибо ,поковыраю еще на досуге.

Цитата:

---

Сообщение от юра 68

да там кнопки ,спасибо ,поковыраю еще на досуге.

---

Вот с этим - главная "заковыка", на крутилках-то там по проще будет.
ну да ладно, главное "донес" мысль, что в микроволновке нет ничего сверхсложного, с нашими знаниями в АЗ - вполне можно разобраться и выявить причину.
Вопрос про питание на обмотке трансформатора - ключевой сейчас.
Держите в курсе как будут развиваться события.

---------- Сообщение добавлено 20.10.2013 в 11:41 ----------

Завтра на работе сфоткаю еще, т.к. те фотографии, которые в первом посте - довольно таки "давно" сделаны и печь с того момента достаточно прилично "обросла мясцом".
Добавился главный ЭМ-пускатель, который подает напругу на второй... Так, надо по порядку...

В общем, главная задумка была в том, чтобы использовать не один магнетрон, а два и попеременно включать их на стадии нагрева. Дабы снизить нагрузку на каждый.
Из корпуса микроволновки-донора был вырезан кусок с волноводом (место куда крепится магнетрон), и "приделан" к корпусу нашей целевой печки.
Сделана пара отверстий для трубы, в которой будут находиться образцы при обжиге. Из Перми была привезена пара корундовых труб еще прошлой осенью.
Внутреннее пространство камеры будет "заложено" каолиновой ватой. В дальнейшем возможно будет изготовлен муфель из "огнеупорного пенопласта" или еще чего-нибудь подобного (если выпытаем у типов которые обанкротились - из чего они делали свои муфели? - будет совсем замечательно).
Контроль температуры будет осуществляться с помощью пирометра, через "глазок" в торце трубы.

Цитата:

---

Сообщение от orbita21

из чего они делали свои муфели

---

Если простор в выборе есть,могу у друга спросить,из чего теплоизоляция в печке для сапфиров сделана,но думаю какая то керамика,спечённаая при изготовлении корпуса.
Теплоизоляция их мало заботила,продукт больно дорогой.

Тут нужна радиопрозрачная. Не поглощающая СВЧ, иными словами.
Да у нас пока и тут (в наличии) вариантов масса.

Есть свободная минутка. Можно продолжить повествование.
Итак.
Последняя неделька была весьма трудной ))) Стер руки по локоть. Нужно было в стенках корпуса сделать отверстия для принудительной вентиляции (охлаждение магнетронов и трансформаторов). Чем собственно и занимался

процесс близится к окончанию...

http://magnitola.org/members/79108-a...ture464056.jpg

Ура!!! Я сделал это!!! (на заднем плане остов печи-донора)

http://magnitola.org/members/79108-a...ture464060.jpg

Радость была недолгой, есть же еще и вторая стенка )))

http://magnitola.org/members/79108-a...ture464062.jpg

Собственно из обещанных обновлений
Сдвоенный вентилятор на "всасе"

http://magnitola.org/members/79108-a...ture464064.jpg

Проложена вся "проводка" питания и управления. Поставлен главный ЭМ-пускатель (маленький который ))) )

http://magnitola.org/members/79108-a...ture464066.jpg

А это то. чем он будет управляться - блок управления стационарного пирометра Рида-С

http://magnitola.org/members/79108-a...ture464068.jpg

Также проложена и подключена проводка на вентиляторы, тепловую защиту, сигнальные лампы... В общем вся электрика в рабочем состоянии.

http://magnitola.org/members/79108-a...ture464064.jpg

Трансформаторы подняты повыше, для лучшего обдува (второй не сфоткал. но там такая же "платформа")

http://magnitola.org/members/79108-a...ture464054.jpg


Теперь из печального.
На той неделе "навернул трубу". Вставлял концевую заглушку с уплотнителем, не рассчитал, передавил и труба лопнула. На другом конце вроде так же давил, зашла без проблем.
Хорошо, что из Перми я привез две трубы. ;) Вторую нужно будет обрезать. Не могу застать дядьку у которого есть портативный станок с алмазным диском для резки... Сегодня застал, но у второго дядьки был ДР и все уже были в некондиции... Надеюсь завтра хоть к концу дня появится возможность обрезать.
На конец недели планирую пробный пуск.

Пока что всё... ;)

Микроволновка- штука предельно простая. Советую скачать и прочесть книжку http://www.kodges.ru/tehnika/electro...h-pechejj.html Мне в свое время на ремонтном форуме ссылку кинули, но она устарела... а на нетбуке винт гикнулся- у меня не сохранилось... Там все предельно просто- бензобак и бомба, то есть все функции- это вариации на тему тумблера вкл-выкл, печь не умеет работать на половинной мощности- регулировка идет по соотношению этих самых вкл-выкл. В моем случае- просто сгорел высоковольтный предохранитель, он у меня очень похож на колбу AGU. И еще -печь построена так , что постоянно работает на близком к пределу режиме. И при пониженном напряжении в сети греть просто не будет. По сути- там вообще всего 5-6 деталей- транс, ВВ диод, конденсатор, магнетрон , пара предохранителей- первичный и высоковольтный, выключатель ну и блокировки- дверца и один- два по теплу- они по виду похожи на мощные СВЧ транзисторы. Магнетрон - это мощный специальный электровакуумный диод по своей сущности и вместе с полупроводниковым диодом- по сути, столбом- тестером не звонится- образуют выпрямитель с удвоением напряжения- с 2 до 4 кВ. Вот и все, что там есть.
Может и поздно- только что прочел тему- но наверняка кому- нибудь пригодится.

nomemory, спасибо за напоминание о теме, а то чет забросил, а новостей-то масса.
Несмотря на все невзгоды и трудности - печь была запущена и на сегодняшний день успешно "отработала" температуру 1100С. Скоро дополню всё фотками и развернутым повествованием. ;)

Пока фотки...

http://magnitola.org/members/79108-a...ture486534.jpg


http://magnitola.org/members/79108-a...ture486532.jpg

Цитата:

---

Сообщение от orbita21

Есть свободная минутка. Можно продолжить повествование.
Итак.
Последняя неделька была весьма трудной ))) Стер руки по локоть. Нужно было в стенках корпуса сделать отверстия для принудительной вентиляции (охлаждение магнетронов и трансформаторов). Чем собственно и занимался

процесс близится к окончанию...

http://magnitola.org/members/79108-a...ture464056.jpg

Ура!!! Я сделал это!!! (на заднем плане остов печи-донора)

http://magnitola.org/members/79108-a...ture464060.jpg

Радость была недолгой, есть же еще и вторая стенка )))

http://magnitola.org/members/79108-a...ture464062.jpg


Пока что всё... ;)

---

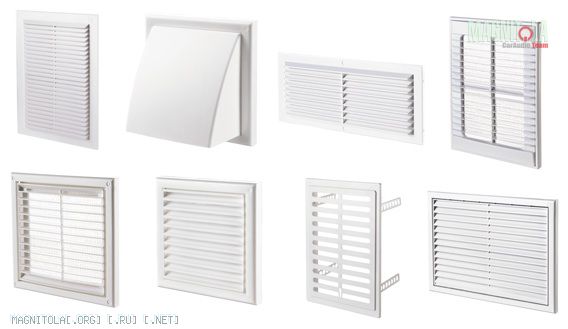

Сетки для вентиляции давно уже изобрели


Вложение 487848

jaff, спасибо за подсказку ;)
А на бытовых СВЧ видели в кожухе отверстия шире 5 мм?

Цитата:

---

Сообщение от orbita21

jaff, спасибо за подсказку ;)
А на бытовых СВЧ видели в кожухе отверстия шире 5 мм?

---

А меня встроена в шкаф. Фиг знает какие там отверстия... Это важный параметр? Как то связано с безопасной эксплуатацией свч?

Цитата:

---

Сообщение от jaff

Это важный параметр? Как то связано с безопасной эксплуатацией свч?

---

Да.
Транс и магнетрон "фонят" в обе стороны. И внутрь камеры, и наружу..

jaff, Вообще-то благотворности во влиянии микроволнового излучения на живой организм не выявлено,во всяком случае в больших дозах)))

Отверстие "глазка" на фотографии с поста #28 тоже 5мм в диаметре.

Предполагал подобное. Сетку такую можно же использовать? Ну правда :) такое крутое начало...и это...мне кажется что сверление - это не нужная мебель:D

Дверцы обычно покрыты сеткой... Вот такого диаметра сверление.
Не больше. Важный параметр люфт дверцы. Я давал ссылку на книжку по ремонту, так там об этом сказано немало.

jaff, там на зеркальном листе - белая пленка...
Выглядеть будет примерно также как эта черная сетка в итоге...

Специально сегодня оторвал пленку с одной из стенок...

http://magnitola.org/members/79108-a...ture489122.jpg

http://magnitola.org/members/79108-a...ture489118.jpg
