Дела гаражные, или наводим порядок в гараже.

Судьба такова, что не осуществится мечте о торцовочной пиле.
Отложил даже денежку на неё, уже хотел брат и тут... я в трауре.
У меня из машины вытащили чемоданчик с инструментами Dremel (там была 8200 + 8300 + 3 аккмулятора и почти все насадки).
Обидно то, что у забытой Богом пятёрочки рядом с домом. И ведь догадались, козлы, кодграббером работать у мелких магазинов.
Уже не важно. Денег на новый инструмент нет. Чем буду делать дальше (а сечас как раз самая мелкая работа должна начаться) - не знаю. Наверное стамеской, молотком и циркуляркой.
Красиво не будет - особо не рассчитывайте. Будет топорно и грубо.


Ладно. За два дня сделал мало.
Кратко (расписывать не буду).
С набором ключей особо не мудрил. Ключницу, которая была в комплекте, вымыл, прикрутил планку. Готово.
http://sam01.users.photofile.ru/phot.../132951082.jpg
http://sam01.users.photofile.ru/phot.../132951083.jpg


Не "системные" ключи.
http://sam01.users.photofile.ru/phot.../132951084.jpg
http://sam01.users.photofile.ru/phot.../132951085.jpg
http://sam01.users.photofile.ru/phot.../132951087.jpg


Верхний полкодержатель. Высверлил несколько отверстий, нарезал болгаркой анкер и затянул гайками.
С левой стороны повесил уровни.
http://sam01.users.photofile.ru/phot.../132951088.jpg
http://sam01.users.photofile.ru/phot.../132951089.jpg
http://sam01.users.photofile.ru/phot.../132951090.jpg


Справа - линейки и угломеры. Заодно повесил зеркало.
http://sam01.users.photofile.ru/phot.../132951091.jpg
http://sam01.users.photofile.ru/phot.../132951092.jpg


Прикрепил держатель для стремянки.
http://sam01.users.photofile.ru/phot.../132951093.jpg


В конце дня заехал Дмитрий. Подвесили с ним мою дверь туда же, где висит его кенгурин.
Порылись по всем ящикам и вытащили весь инструмент, который нашли.
Разложил на полу. Буду систематизировать и думать куда и как вешать.
http://sam01.users.photofile.ru/phot.../132951094.jpg


Всё.

sam01, огромное спасибо за тему. Если бы не вы, то я бы в своём гараже ремонт бы так до сих пор и не сделал бы. :)

Как ни странно,но темка интересная! И я бы добавил пару-тройку рекомендаций;-гаечные ключи удобнее крепить не к дощечке со шкантами, а к неодимовым магнитам.Потому,что это удобнее,-не надо совмещать отверстие ключа со шкантом,особенно когда устал и времени уж нет,и вообще все задолбало,время позднее,а завтра на работу.Просто ткни ключ в район магнита,он там и прилипнет,-плюс-минус 5мм.Да и переместить-перекрутить магнит гораздо проще и быстрее,чем изготавливать дощечку,сверлить отверстия под шканты и эти шканты потом вклеивать.А магниты в виде шайб-это Твой вариант.В "поисковике " набери :неодимовые магниты,Там они любой формы имеются, даже в виде порошка;-с полиэфиркой смешаешь и отольешь себе любую магнитную конструкцию.Далее:транспортир,который там,на фото "висит".Знаю этот "шедевр".Плюс-минус 1 градус показывает.Если не нужна особая точность,то сгодится.А если нет,то Тебе нужно другое, в районе 8 000 т.р. Ну,и вопрос,-а зачем Тебе столько уровней? Там и короткие и длинные есть.

Цитата:

---

Сообщение от Loy

Как ни странно,но темка интересная! И я бы добавил пару-тройку рекомендаций;-гаечные ключи удобнее крепить не к дощечке со шкантами, а к неодимовым магнитам.Потому,что это удобнее,-не надо совмещать отверстие ключа со шкантом,особенно когда устал и времени уж нет,и вообще все задолбало,время позднее,а завтра на работу.Просто ткни ключ в район магнита,он там и прилипнет,-плюс-минус 5мм.Да и переместить-перекрутить магнит гораздо проще и быстрее,чем изготавливать дощечку,сверлить отверстия под шканты и эти шканты потом вклеивать.А магниты в виде шайб-это Твой вариант.В "поисковике " набери :неодимовые магниты,Там они любой формы имеются, даже в виде порошка;-с полиэфиркой смешаешь и отольешь себе любую магнитную конструкцию.Далее:транспортир,который там,на фото "висит".Знаю этот "шедевр".Плюс-минус 1 градус показывает.Если не нужна особая точность,то сгодится.А если нет,то Тебе нужно другое, в районе 8 000 т.р. Ну,и вопрос,-а зачем Тебе столько уровней? Там и короткие и длинные есть.

---

О магнитах знаю. Вентилировал тему. В сумме, получается очень приличная сумма.
Поэтому пока отложил эту затею. Да ещё и полиэфиркой заморачиваться. Ну их.
Шканты стоят 10 рублей за пачку из 20 шт.:) Ключи снимать/класть на место удобно, разумеется, я перед тем, как сделать на шкантиках, всё проверил.

Транспортиры (я правильно понял, что речь идёт о стальных угломерах?) врут ровно на 0.5 градусов. Я проверил и теперь, когда ими работаю, делаю поправку на эти пол-градуса.
Мне годится. Я на глаз ошибаюсь на эти же 0.5 градусов.:)))

Ответ по уровням см. ниже.

23 июля 2014 г.


Сегодня, как и вчера, сделал не много.
Всё ещё скорблю по утерянному инструменту, всё из рук валится.
Да ещё и жарко, приходится работать на солнцепёке.


Сфоткал как мы с Дмитриусом подвесили дверь.
http://sam01.users.photofile.ru/phot.../132958130.jpg


Для вопрошающих о количестве уровней.
Вот фото, как я их использую (в том числе).
Как упор-направляющую для инструментов.
Разумеется, приходится пилить и более длинную фанеру, поэтому самый длинный 2 метра.
Остальные поменше, под разные длины (с длинным уровнем не удобно работать на коротких отрезах).
Уровни не просто абы какие, я специально искал уровни сделанные из двутаврового алюминиевого профиля, чтобы была жёсткость.
http://sam01.users.photofile.ru/phot.../132958131.jpg


Благодаря ему прямолинейный пил получается достаточно ровным.
http://sam01.users.photofile.ru/phot.../132958132.jpg


Почти целый день ушёл на распил дощечек на французскую планку.
Дощечки из IKEA. Это старые подставки в кровать для матраца. Купил пружинящие, а эти год пролежали на балконе.
Применение им нашлось.:) А, да, фанера у меня кончилась, денег нет, поэтому пошли в ход дощечки.
http://sam01.users.photofile.ru/phot.../132958133.jpg


На сегодня всё...

---------- Сообщение добавлено 24.07.2014 в 23:36 ----------

24 июля 2014 г.


Сегодня снова продолжил неспешно раскладывать инструменты.
Напилил деталей. Затем снова напилил этих же деталей из другого куска фанеры.
Кусок из которого выпилил первые детали, оказался очень плохим, фанера расслаивалась на глазах.
http://sam01.users.photofile.ru/phot.../132961074.jpg


Примеряем. Что-то вроде того.
http://sam01.users.photofile.ru/phot.../132961075.jpg


Насверлил отверстий. Теперь предстояла задача сделать пропилы.
Начал делать Бошевским электролобзиком и обломался.
Всё криво-косо. Пилку уводит в сторону, не смотря на упор.
Тогда взял старенький Фиолент. Хоть его и трясёт как виброплиту, но пилит ровно обе детали.
Даже не знаю, сдать этот сраный Бош назад в магазин или оставить - он хорошо делает пилы по прямой в однослойном материале.
Пока ещё есть время подумать (Леруа принимает товар обратно в течении 100 дней).
http://sam01.users.photofile.ru/phot.../132961076.jpg


Фиолент справился с поставленной задачей на "отлично".
http://sam01.users.photofile.ru/phot.../132961077.jpg


Четыре нижних паза сделал чуть шире.
http://sam01.users.photofile.ru/phot.../132961078.jpg


Готово. В нижние широкие пазы хорошо влезли сразу по нескольку штук шкурок. На это и рассчитывал.
http://sam01.users.photofile.ru/phot.../132961079.jpg
http://sam01.users.photofile.ru/phot.../132961080.jpg


После приспособы для хранения отрезных дисков и круглых шкурок, оставшееся время делал вот такую штучку.
Позволи себе внести немного изыска в линии.:)
http://sam01.users.photofile.ru/phot.../132961081.jpg
http://sam01.users.photofile.ru/phot.../132961082.jpg


Отлично смотрится, не правда ли?
http://sam01.users.photofile.ru/phot.../132961083.jpg


Думаю, что внимательные читатели сразу поняли, для каких целей эта штучка.
Ну, а если не поняли, зрите.:)
http://sam01.users.photofile.ru/phot.../132961084.jpg


Теперь все плоско и круглогубцы, заклёпочники, обжимки, чистилки проводов и прочее - перед глазами.
А то вечно валялись в разных местах - фиг найдёшь нужный инструмент.
http://sam01.users.photofile.ru/phot.../132961085.jpg


На сегодня всё...

29 июля 2014 г.


Вечером удалось покопаться четыре часика.
Решил начать приводит ворота в порядок всвязи с жарой.
Дело в том, что ворота находятся на солнце целый день, с 10 до 19 часов.
И очень сильно нагреваются. Воздух в гараже тоже.
Поэтому начал клеить теплоизолятор. Очистил внутренюю часть ворот от остатков клея, обезжирил ацетоном и началась художественная резка и наклеивание изолятора.
Но перед этим, сделал пару отверстий в металле и прикрутил кусок бруса 40х40, на который подвесил рукомойник.
http://sam01.users.photofile.ru/phot.../132998290.jpg
http://sam01.users.photofile.ru/phot.../132998291.jpg


Собственно, всё. В гараж не хожу. Сижу дома, ибо очень жарко.
Фото приобретённых в воскресенье на блошином рынке тисков.
http://sam01.users.photofile.ru/phot.../132998287.jpg


Чтобы был понятен размер, положил рядом шуруповёрт.
http://sam01.users.photofile.ru/phot.../132998288.jpg


И для сравнения рядом те тисочки, которыми приходилось пользоваться. Совсем крошечные.
http://sam01.users.photofile.ru/phot.../132998289.jpg


Жду когда спадёт жара.

Цитата:

---

Сообщение от sam01

Фото приобретённых в воскресенье на блошином рынке тисков.

---

Тоже такие хочу... Не поделишься в личку адресочком этого рынка?:)

Цитата:

---

Сообщение от fox proteus

Тоже такие хочу... Не поделишься в личку адресочком этого рынка?:)

---

А чего в личку. Блошиный рынок у платформы Новоподрезково.
http://maps.yandex.ru/-/CVrTn-1j

Цитата:

---

Сообщение от sam01

Фото приобретённых в воскресенье на блошином рынке тисков.

---

Тиски лучше поставить на угол, просверлить под крепежные болты еще отверстия, чтобы была возможность развернуть их под 90 градусов. Иногда это просто необходимо.

Цитата:

---

Сообщение от Ptitsa

Тиски лучше поставить на угол, просверлить под крепежные болты еще отверстия, чтобы была возможность развернуть их под 90 градусов. Иногда это просто необходимо.

---

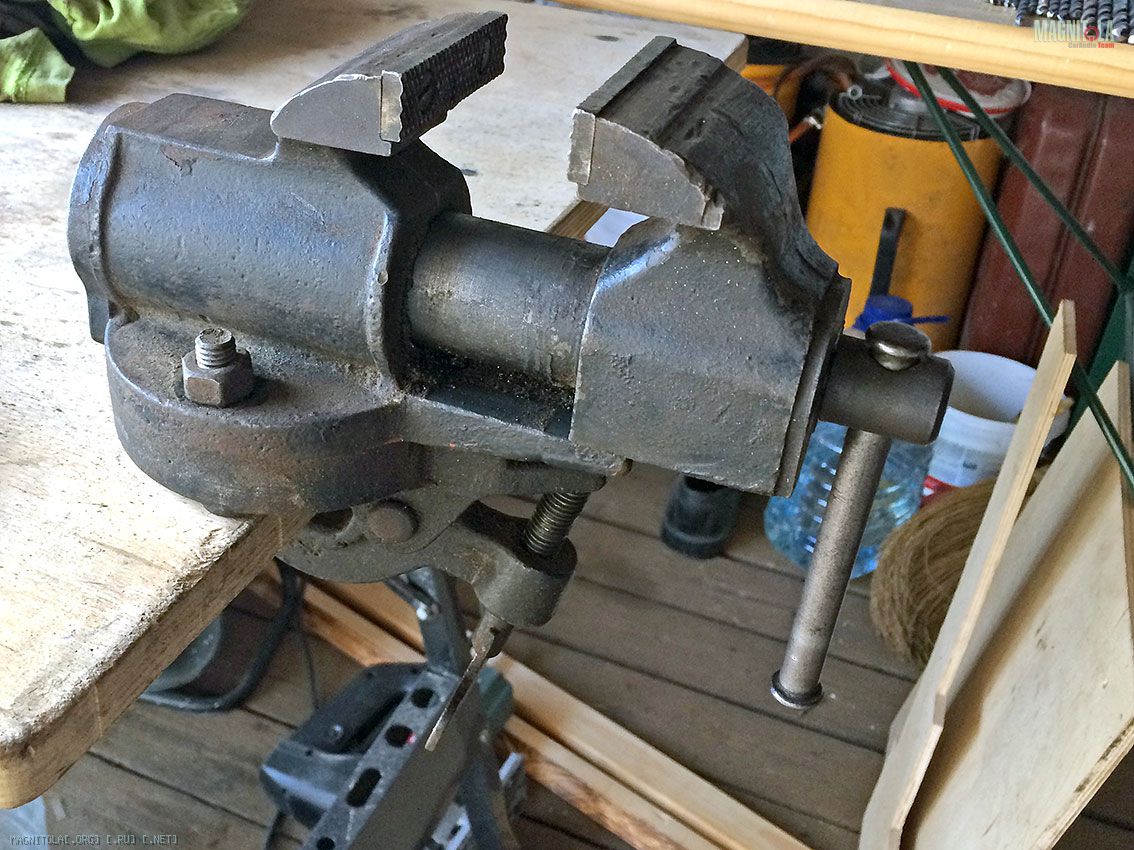

У этих тисков НЕТ крепления к поверхности через болты.
Они съёмные, с прижимным рычагом. А те гайки, которые точат из станины (и которые навели Вас на мысль) - затяжные гайки поворотного механизма.:)
То есть, тиски поворотные.:)

Вложение 615228

Поворотные - это хорошо. Тогда все-равно их надо на угол, что бы пользоваться этим "поворотом" на 100%. :-)

04 августа 2014 года.


Температура за бортом упала на 3-5 градусов, ветер и облака способствовали принятию решения продолжить работу в гараже ближе к вечеру.
Да и сидеть дома сложа руки уже надоело: в игры поиграл, новинки кино посмотрел, в потолок поплевал, музыку по-сводил.
Но погасить зуд в руках это не помогло. В 17 часов был в гараже.


Продолжил распихивать инструмент по ИС.
Сегодня мне под руку попали воротки для головок.
Разумеется, какое-то время понадобилось, чтобы придумать конструкцию держателя.
Некоторые меня знают, за мной не заржавеет: через 25 минут конструкция была придумана.


Приготовил заготовочку.
http://sam01.users.photofile.ru/phot.../133016281.jpg


Через час из заготовки была вырезана основа.
Отверстия сверлил свёрлами форстнера (купил тут по случаю наборчик).
Отличные свёрла, нужно сказать. Лишнее отпиливал своим стареньким электролобзиоком Фиолент 5202 Е-II.
http://sam01.users.photofile.ru/phot.../133016282.jpg


Затем добавил держатель хитрой конфигурации.:)
Вырезал с помощью всё того же сверла форстнера + лобзик + Dremel с насадкой-наждачкой.:)
И.... шкурка, шкурка, шкурка...:)
http://sam01.users.photofile.ru/phot.../133016283.jpg
http://sam01.users.photofile.ru/phot.../133016284.jpg


Примеряем на панели.
http://sam01.users.photofile.ru/phot.../133016285.jpg


Навешиваем воротки. На первой фотографии видно оставшееся место справа.
Оставил его случайно (почему-то сделал более плотную компоновку). Но потом этому месту нашлось применение.
http://sam01.users.photofile.ru/phot.../133016286.jpg
http://sam01.users.photofile.ru/phot.../133016287.jpg


Вырезал столбик для переходника.
http://sam01.users.photofile.ru/phot.../133016288.jpg


Приклеил. Так криво потому, что ответное отверстие в переходнике ориентировано по-другому, нежели головка переходника.
Немного странно, почему так сделано, но так есть. Пришлось "столбик" косо приклеить.
http://sam01.users.photofile.ru/phot.../133016289.jpg


Зато надетый на "столбик" переходник, стоит ровно (параллельно-перпендикулярно) всему держателю.:)
http://sam01.users.photofile.ru/phot.../133016290.jpg
http://sam01.users.photofile.ru/phot.../133016291.jpg


Вот. Как-то так.:)
http://sam01.users.photofile.ru/phot.../133016292.jpg
http://sam01.users.photofile.ru/phot.../133016293.jpg


Если завтра будет такая же погода, как сегодня - вечерком буду в гараже.
Если будут в гараже, значит будет продолжение.:)

Всё-таки, Вадим, ты не зря темку создал:)

Цитата:

---

Сообщение от otter85

Вот и я так же. Тему sam01 почитал, психанул, сделал в гараже ремонт, осталось повесить колёса на стену и грушу в угол.

---

05 августа 2014 г.


Сегодня снова поехал в гараж. В 17 часов был на месте.
Первым делом разобрал залежи инструментов.
Извлёк на свет божий лежавшие на антресолях: ручной фрезер, виброшлифовальную машину, электрорубанок.
Нашёл в коробках к другим инструментам различные приспособы. Всё выложил в отдельную кучку, потом размещу на ИП.


Окинув взглядом оставшийся разложенным на полу инструмент, минут 20 чесал репу, чем заняться.
Решил убрать на панели молотки.:) Перекладывал как пазл.
Вроде решил делать в ряд.
http://sam01.users.photofile.ru/phot.../133021551.jpg


Разместил так, чтобы между ручками молотков было достаточно пространства для хвата рукой.
http://sam01.users.photofile.ru/phot.../133021552.jpg


Хотел-было уже начать делать - даже начал, отрезал кусок фанеры, а потом ещё раз внимательно посмотрел и понял,
что такой вариант хорош и красив, но с креплениями я намучаюсь, ибо цепляться молоткам почти не за что.
Между рукоятками и краями всего по несколько миллиметров.
Разложил молотки по-другому. Так лучше и чуть-чуть компактней. На этом варианте решил остановиться.
http://sam01.users.photofile.ru/phot.../133021553.jpg


Часа через 2.5 панель была готова.
http://sam01.users.photofile.ru/phot.../133021554.jpg
http://sam01.users.photofile.ru/phot.../133021555.jpg


Последний штрих - прикрепил фрагмент французской планки.
Панель готова принять своих жильцов. Почти все держатели, кроме прикатного ролика и шкантов, приклеены и сзади притянуты саморезами.
Площадка для валика и шканты на клею.
http://sam01.users.photofile.ru/phot.../133021556.jpg


Как прикатной валик попал к молоткам. Просто он по конструкции похож на молотки, кроме того, сбоку оставалось пустующее место, от которого нет возможности избавиться.
А валик постоянно где-то валяется и когда нужне, фиг найдёшь. Решил его здесь разместить.:)
Жильцы в домике.:)
http://sam01.users.photofile.ru/phot.../133021557.jpg


Вот, как-то так.:)
http://sam01.users.photofile.ru/phot.../133021558.jpg
http://sam01.users.photofile.ru/phot.../133021559.jpg


Надеюсь, завтра будет продолжение, если погода позволит.

Цитата:

---

Сообщение от sam01

Вот, как-то так.:)
http://sam01.users.photofile.ru/phot.../133021558.jpg
http://sam01.users.photofile.ru/phot.../133021559.jpg


Надеюсь, завтра будет продолжение, если погода позволит.

---

Как в магазине)))



Насмартфонил

Цитата:

---

Сообщение от fox proteus

Как в магазине)))

---

Ага, я пока не привык к ИП. Часто нужны кусачки или круглогубцы и я по привычке начинаю искать их среди инструмента разложенного на столах.
И не нахожу. И только потом вспоминаю, что они уже висят на панели.:))) Взял, попользовался и повесил на место. Офигенно, когда весь инструмент перед твоими глазами!

Это пока ты не торопишься))) Я тоже недавно разложил вс5 по коробочкам и так и пользовался, пока вдруг не пришлось срочно собирать машину и куда-то ехать. Так и лежит фрезер на фанерке)))


Насмартфонил

Кстати, заезжай в гости. Мы вроде соседи, если судить по записи в твоём профайле Академическая/Ховрино.:)

Цитата:

---

Сообщение от fox proteus

Это пока ты не торопишься

---

Кто понял жизнь, тот больше не спешит... (Oмар Хайям)

Цитата:

---

Сообщение от sam01

Кстати, заезжай в гости. Мы вроде соседи, если судить по записи в твоём профайле Академическая/Ховрино.:)

---

Да уж надо попробовать:) Ты к какому месту больше сосед?:)


Насмартфонил

Ховрино.:)

Цитата:

---

Сообщение от sam01

Ховрино.:)

---

Походу раньше следующей недели никак:( В общем, напишу ещё:)


Насмартфонил

to SAM:
еще для отверток полочку - типа такой ж):
Вложение 619928

Цитата:

---

Сообщение от Serg_C

to SAM:
еще для отверток полочку - типа такой ж):
Вложение 619928

---

Разумеется, всё будет!:) Всему своё время.

---------- Сообщение добавлено 09.08.2014 в 01:34 ----------

08 августа 2014 г.


Несколько последних дней прошли в режиме купли-продажи.
Кое-что продавал, потом долго читал, анализировал, думал.


Сегодня решился.
Вот такую "волшебную" коробочку привёз в гараж.
Кто угадает, что там - тому пирожок с полки!:)))


http://sam01.users.photofile.ru/phot.../133037673.jpg
http://sam01.users.photofile.ru/phot.../133037674.jpg


Кроме сего, было куплено ещё кое-что.
http://sam01.users.photofile.ru/phot.../133037675.jpg


Здесь особо гадать нечего, на коробках написаны название и модели.
Это два точильных станка. Один 300 Вт, другой 600 Вт.
http://mir-elektro.ru/2697-thickbox_...0s-ct-300c.jpghttp://mir-elektro.ru/2698-thickbox_...0s-ct-600c.jpg


Зачем два то? Резонный вопрос. У меня есть ещё маленькое третье, на 150 ватт.
300 Вт станочек будет переделан. Вместо одного из кругов будет стоять отрезной круг от болгарки 150мм.
Вместо другого - чашка для круглых шлифовальных шкурок с липучкой и, собственно, шкурки.
Зачем: очень часто бывает нужно подточить какую-то деревянную детальку или подправить металлическую.
Болгаркой не очень удобно - тяжёлая, вибрирующая и очень много оборотов. Пока созреваю на болгарку с регулируемыми оборотами.
Большой, 600 Вт станок останется по своему предназначению - точильным.
А маленький хорош для тонкой правки, там очень мелкозернистый круг + круг для грубой полировки металлических деталей.

Кое-что из мелочёвки.
http://sam01.users.photofile.ru/phot.../133037676.jpg

На следующей неделе, надеюсь приобрести ещё кое-что из инструмента и оборудования.
Пока всё. Фотографии покажу в понедельник, скорее всего.
Эта суббота и воскресенье - работаю на основной работе.
Так, что до понедельника есть время погадать, что же находится в большой картонной коробке.:)

Подскажи пожалуйста, где купил синии лотки? Как я понял они идут комплектом 10шт - они разделяются? Сколько стоит?

Цитата:

---

Сообщение от jaff

Подскажи пожалуйста, где купил синии лотки? Как я понял они идут комплектом 10шт - они разделяются? Сколько стоит?

---

Походу в том же Леруа...

Лотки идут комплектом по 5 шт. вместе с шиной для навесного крепления.
Цена комплекта 165 рублей. Мне понравились тем, что маленькие и плоские. То есть не глубокие, а, занчит, когда будут висеть на стене не сильно от неё будут выпирать.
Взял на пробу. Если понравятся, закуплю ещё комплектов 10.
Там были по отдельности лотки объёмом 1Л по 30 рублей и другие разного размера.
Всё это добро в "Планета Железяка" на МКАД (между Осташковским и Алтуфьевским шоссе).

11 августа 2014 г.


Отличный день!
В гараж сегодня поехал чуть раньше, чем обычно.
Во-первых, должен был приехать человек за подрулевым переключателем, а во-вторых, не мог больше терпеть и не попробовать обновки.:)
Распаковал точильные станочки. Поставил посмотреть, как будет всё размещено. Как-то вот так:
http://sam01.users.photofile.ru/phot.../133052037.jpg


И самое главное - распаковываем ту самую, "волшебную" коробочку.:) Вуаля!
http://sam01.users.photofile.ru/phot.../133052038.jpg


Знакомьтесь - настольная ленточная пила Metabo BAS 260 Swift.
http://sam01.users.photofile.ru/phot.../133052039.jpg
http://sam01.users.photofile.ru/phot.../133052040.jpg


Подготовку пилы к работе начал с замены "демонстрационного" полотна, шедшего в комплекте, на приобретённое узкое полотно для фигурной выпилки по дереву и пластику.
Собственно, мне и нужно проводить тонкие работы по дереву (в основном фанере) и пластику.
http://sam01.users.photofile.ru/phot.../133052041.jpg


Далее настроил самый главный узел - верхние направляющие.
http://sam01.users.photofile.ru/phot.../133052042.jpg


На некоторых форумах, владельцы подобной пилы жаловались, что параллельный упор, совсем не параллельный и его невозможно настроить.
Это всё враки. После некоторых манипуляций с винтами, которыми направляющая прикручена к упору (жёлтые стрелки), параллельность практически идеальная.
Расхождение составляет не более 2 десятых миллиметра. Отметил красными стрелками.
http://sam01.users.photofile.ru/phot.../133052043.jpg
http://sam01.users.photofile.ru/phot.../133052044.jpg


Второй пробный пил. Фигурный. Просто ураган!:)
http://sam01.users.photofile.ru/phot.../133052045.jpg


Пила великолепная! Маленькая, лёгкая (32 кг), всё настроил и пилит ровно и чётко. То, о чём давно мечталось.
http://sam01.users.photofile.ru/phot.../133052046.jpg


Ещё пару часов ушло на попытки отбалансировать точильные камни на большом станке.
Однако - придётся ехать его менять. Маленький более менее ровно, только поправлю камни.


Затем решил заняться-таки деражтелем для головок.
Нашёл подходящий кусок 10мм фанеры в качестве основы. К ней будет прикручен магнитный держатель, купленный за 140 рублей в Леруа (для кухонных ножей).
http://sam01.users.photofile.ru/phot.../133052047.jpg


На пиле распустил брус 40х40 на две планки. Толщину ставил приблизительно около 12 мм. Не точно, ибо не играло особой важности.
У меня планки получились практически идеально ровными по всей длине. Расхождение в 2-3 сотых миллиметра.
http://sam01.users.photofile.ru/phot.../133052048.jpg


Таки, от пилы много мелких опилок. Они быстро забивают все внутренние детали пилы.
В гараже есть вот такой бытовой пылесос. Однако отверстия для удаления опилок у пилы рассчитаны на промышленные пылесосы, а не бытовые.
http://sam01.users.photofile.ru/phot.../133052049.jpg


Отщёлкнул от узкого наконечника сам шланг.
http://sam01.users.photofile.ru/phot.../133052050.jpg


После примерки потребовалось чуть-чуть спилить под конус край пластика.
http://sam01.users.photofile.ru/phot.../133052051.jpg


После этого шлаг идеально влез в самое маленькое отверстие в корпусе пилы.
http://sam01.users.photofile.ru/phot.../133052052.jpg


Всё, проблему с удалением опилок из корпуса пилы решил.
Можно было продолжать работать. Из отпиленных планок отпилил фрагменты нужной длины и приклеил к основанию.
http://sam01.users.photofile.ru/phot.../133052053.jpg


Пока клей высыхал, решил попробовать то, о чём задумывался уже давно.
Снял держатель для воротков. Взял краску. Краска такая же, по металлу 3 в 1, какой красил большие консоли для
полок на левой стене у входа. Только не белую, а синюю.
http://sam01.users.photofile.ru/phot.../133052054.jpg


Пока досыхал клей и высыхал первый слой краски на держателе, решил сделать подвес для пластикового стаканчика.
Стаканчик купил в Леруа за 75 рублей. Купил два таких стаканчика. Один будет на основной ИП, а второй у рабочего стола.
Пришлось внизу сделать одно отверстие, чтобы пролезла отвёртка, закрутить саморезик у дна стаканчика.
В общем, получилось вот так.
http://sam01.users.photofile.ru/phot.../133052055.jpg


А вот так стаканчик смотрится на инструментальной панели.
Очень удобно. Теперь и маркеры, и карандаши на виду.
http://sam01.users.photofile.ru/phot.../133052056.jpg
http://sam01.users.photofile.ru/phot.../133052057.jpg


Клей высох. Отпилил от остатков планок ещё две детали и вклеил их в "коробоку".
Смотрите, какие результаты даёт пила! Я с такой точностью деревянные изделия ещё не собирал.
Главное даже не в точности, а в том, что мне НИЧЕГО не пришлось ПОДПИЛИВАТЬ, ШЛИФОВАТЬ И ПОДПРАВЛЯТЬ!
Снял шкуркой заусенцы и вклеил. Вставки встали идеально!!!
http://sam01.users.photofile.ru/phot.../133052058.jpg


Просто песня, а не пила!
http://sam01.users.photofile.ru/phot.../133052059.jpg


Вставляем на пробу магнитную полосу. Всё чётко!
http://sam01.users.photofile.ru/phot.../133052060.jpg


Головки великолепно примагничиваются к полосе! Не сильно, но и не слабо. Всё в самый раз.
http://sam01.users.photofile.ru/phot.../133052061.jpg


Сверху будет крышечка с вырезами под каждую головку!
http://sam01.users.photofile.ru/phot.../133052062.jpg


А тут и второй слой краски высох на держателе.
Зачистил кое-где от краски, чтобы не выпачкать белую панель. Готово.
http://sam01.users.photofile.ru/phot.../133052063.jpg


Вот теперь смотрится почти как заводская! И внешний вид меня полностью устраивает!:)
http://sam01.users.photofile.ru/phot.../133052064.jpg
http://sam01.users.photofile.ru/phot.../133052065.jpg


На этом, пожалуй, всё.
В среду продолжу заниматься держателем для головок. Завтра основная работа.
http://sam01.users.photofile.ru/phot.../133052066.jpg


Продолжение будет. В среду.

sam01, такого подхода я давно не наблюдал :good:. Сам люблю когда есть все инструменты и они твои, чтобы ни у кого не надо было просить. Пишите еще :popcorm1:, уже много интересного себе отметил.

13 августа 2014 г.


Сегодня продолжил заниматься изготовлением держателя для редкоиспользуемых головок.
Поскольку основная коробка была собрана, осталось дело за крышкой.
Толщину крышки решил сделать около 3 мм. К сожалению, не нашёл ни одного кусочка 4 мм фанеры.
Но, у меня теперь есть отличная пила! Пришлось покопаться, чтобы отыскать кусок фанеры нужной длины и ширины, и при этом не кривой.
От него я отпилил детальку толщиной 3 мм.
http://sam01.users.photofile.ru/phot.../133062807.jpg
http://sam01.users.photofile.ru/phot.../133062808.jpg


Разметил отверстия для головок.
http://sam01.users.photofile.ru/phot.../133062809.jpg


И вырезал. Пришлось разрезать деталь пополам.
Так тупо было быстрей. Тем электролобзиком, который есть, я не смог бы выпилить отверстия в такой тонкой заготовке.
Подгонял дремелем, насадкой-шкуркой.
http://sam01.users.photofile.ru/phot.../133062810.jpg


Затем сделал крепление магнитной планки.
Шляпки болтиков утопил.
http://sam01.users.photofile.ru/phot.../133062811.jpg


С внутренней стороны прихватил гаечками.
http://sam01.users.photofile.ru/phot.../133062812.jpg
http://sam01.users.photofile.ru/phot.../133062813.jpg


Чтобы продолжить, нужно было покрасить внутреннюю часть.
Заодно подкрасил те плоскости, которые можно было.
http://sam01.users.photofile.ru/phot.../133062814.jpg


После того, как краска подсохла, зафиксировал магнитную полосу.
http://sam01.users.photofile.ru/phot.../133062815.jpg


Порылся как следует в гараже и нашёл маленькие, аккуратные саморезики.
Ими и прикрутил обе половинки крышки. Вышло всё очень аккуратно.
http://sam01.users.photofile.ru/phot.../133062816.jpg
http://sam01.users.photofile.ru/phot.../133062817.jpg


Уже покрашенная в 2 слоя, готовая деталь.
http://sam01.users.photofile.ru/phot.../133062818.jpg


Примеряем головки.
http://sam01.users.photofile.ru/phot.../133062819.jpg


Так, держатель смотрится на инструментальной панели.
http://sam01.users.photofile.ru/phot.../133062820.jpg
http://sam01.users.photofile.ru/phot.../133062822.jpg


На счёт пустого места в держателе.
Я планирую прикупить ещё пару головок. Под них место и оставил.
Когда куплю, выточу под них отверстия и подкрашу.

Очень актуален шлифовальный станок.
Придётся в ближайшие дни заняться переоборудованием точильного станка.
Наступает то время, когда для продолжения работа необходимы дополнительные инструменты и приспособления.


На этом на сегодня всё!

ЗЫ: Завтра должен быть ещё одни сюрприз!:))

Хотел спросить - чем фотосъёмку делаете? Снимки отличные!

Учитывая любовь Вадима к яблокам, есть вероятность, что это айфон)))

Верно. iPhone 5S!:)
Недавно продал свой Canon 550D, сейчас распродаю стёкла.
Снимал пилотный выпуск видеоблога на Кэнон, но решил, что если буду продолжать съёмку, то снимать всё буду на iPhone!:)

Цитата:

---

Сообщение от sam01

Снимал пилотный выпуск видеоблога на Кэнон, но решил, что если буду продолжать съёмку, то снимать всё буду на iPhone!

---

Даже и подумать не мог, что айтелефон так умеет:pardon:

14 августа 2014 г.


Сегодняшний день снова прошёл в режиме купли-продажи.:)
Вчера заказал станок. Сегодня в 10 утра позвонил курьер и сказал, что приедет к 15 часам.
Пока есть свободное время, решил сгонять в Леруа, нужно было кое-чего прикупить.
Около 13 часов был на месте, и тут звонит курьер и говорит, что он уже подъехал!
Однако. Ноги в руки и к гаражу. В общем, доставка у интернет-магазина работает чётко, быстро и без всякой головной боли.
Магазину просто 5 баллов за оперативность, чёткость и ясность.


Прибыла моя... пила!:)
Да, да, настольная (переносная) циркулярная пила - Интерскол ДПН-250/1500П.
http://sam01.users.photofile.ru/phot.../133066310.jpg


Специально искал модель с индексом "П". Есть такая же, но без оного. Отличаются очень сильно.
Среди одноклассников, почему-то именно интерсколовскую модель очень хвалят, не смотря на то, что клоны есть и у Зубра, и у Корвета и у других "марок".
Но среди всех клонов, именно интерсколовская - хороша.
Что мне понравилось сразу в этой пиле, так это то, что на рабочем столе есть посадочные отверстия под электролобзик (красная стрелка) и под ручной фрезер (жёлтая стрелка).
http://sam01.users.photofile.ru/phot.../133066311.jpg


Весьма не плохая комплектация. Есть два расширительных стола, подставка металлическая (ножки с колёсами).
В общем - полная коробка!
http://sam01.users.photofile.ru/phot.../133066312.jpg


После получения пилы, мотнулся домой за объективом (в 16 часов встреча с покупателем) и снова поехал в Леруа и в Ашан заодно.
Скупился, в 16 встретился с покупателем. Отдал объектив. Поехали ко мне домой за защитным фильтром (я снял его перед продажей) и заодно сосватал парню монопод.
Подвёз до метро, заехал в магазин BigTools, вернулся в гараж. На часах 20:30. Работать уже поздно. Собирать пилу - тоже.


Цена вопроса - 8580 рублей.
В сборе пила выглядит так:
http://www.toool.ru/newfiles/images/..._2501500QW.jpg


Решил попробовать одну из покупок, а именно насадку для Дремеля для резания и фрезерования.
http://sam01.users.photofile.ru/phot.../133066313.jpg


Если бы такая насадка была у меня пару дней назад, не пришлось бы разрезать крышку держателя для головок.
Режет не плохо, нужно приноровится. Как раз 30 минут потренировался на фанерке. Подобрал для фанеры оптимальную скорость, при которой фреза режет чисто и плавно.
http://sam01.users.photofile.ru/phot.../133066314.jpg


В начале 10 вечера, загрузил в багажник большой точильный станок и поехал в ОБИ менять его.
Сдал без проблем, взял другой. Пробное включение и... вот оно, счастье - почти идеальное вращение камней, без биений.
Чуть-чуть поправлю камни и будет идеально! Остался доволен.


К сожалению, следующие три дня буду занят на основной работе, так, что сборка пилы и её обзор будет в понедельник, скорее всего.
Но возможно и чуть пораньше, если позволит временной график.:)


Продолжение будет...


ЗЫ: Начал обдумывать подстолья для станков.:)

17 августа 2014 г.

Сегодня удалось выкроить несколько часов, чтобы заняться сборкой и тестами пилы.
О кривом столе уже известно всем.
Перевернул столешницей вниз, чтобы удалить транспортировочный пенопласт. Долго мудрить не стал - выломал.:)
Обратил внимание, что электрические блоки находятся в пластиковой коробке. Это хорошо.
http://sam01.users.photofile.ru/phot.../133075897.jpg


Порадовало наличие кожуха на диске и более-менее правильно сделаный стружкоотсос.
http://sam01.users.photofile.ru/phot.../133075898.jpg


Немного удивило отверстие для подключения пылесоса. Так и не понял, под какой пылесос оно сделано. Диаметр какой-то не стандартный.
http://sam01.users.photofile.ru/phot.../133075899.jpg


Ладно. Первым делом подключил блок плавного пуска. Обжал всё клеммами, подключил. Всё работает хорошо.
http://sam01.users.photofile.ru/phot.../133075900.jpg


Сделал пробный распил. Ага, а фанерку-то рвёт снизу.
http://sam01.users.photofile.ru/phot.../133075901.jpg


Думаю, что такое произошло от вкладыша.
Он на несколько миллиметров ниже уровня столешницы и щели между диском и вкладышем очень большая.
Вкладыш буду делать другой, однозначно.
http://sam01.users.photofile.ru/phot.../133075902.jpg
http://sam01.users.photofile.ru/phot.../133075903.jpg


Теперь измеряем толщину пильной части диска.
http://sam01.users.photofile.ru/phot.../133075904.jpg


Делаю пропил. Замеряю. М-де, разница весьма ощутима.
http://sam01.users.photofile.ru/phot.../133075905.jpg


Снял диск. Смотрю на предмет неровностей. Здесь всё хорошо.
http://sam01.users.photofile.ru/phot.../133075906.jpg


Поворачиваю на 90 градусов. Упс! Вот же она, кривизна!
http://sam01.users.photofile.ru/phot.../133075907.jpg


Всё понятно. Диск можно выбросить. Буду покупать другой.
Далее. Решил проверить рабочие плоскости параллельного упора. Ой!
http://sam01.users.photofile.ru/phot.../133075908.jpg
http://sam01.users.photofile.ru/phot.../133075909.jpg


Верхняя плоскость. Ой, ой, ой!!!
http://sam01.users.photofile.ru/phot.../133075910.jpg
http://sam01.users.photofile.ru/phot.../133075911.jpg


Профиль параллельной направляющей можно выбросить в мусор.
Итак, что имеем. Диск под замену, упоры все выбросить (алюминиевые профили, включая профиль на транспортире),
Ровнять столешницу, доработать защитный кожух внутри станка, чтобы все опилки попадали в отверстие для пылесоса, а не 40%.


Но есть ещё один нюанс. Мне совсем не понравились вот эти биения!
Виноват ли в них диск или что-то другое, пока не понял. Нужно купить новый диск и попробовать.
Вал вроде бы без биений, но особо проверить не получится, поскольку вал имеет пазы по всей длине и сделать замер на биения не представляется возможным.
Ниже ссылка на видео, на котором отчётливо видны биения диска. Напрягает то, что они не равномерные, а спонтанные. Кто, что думает по этому поводу?
http://www.youtube.com/watch?v=L8kTOO67XhY#ws

Нифига, оно кривое! Может проще предъявить претензию продавцу, да поменять на более ровный экземпляр?


Насмартфонил

18 августа 2014 г.


Сегодня приехал Дмитриус! Решил попробовать переконфигурировать то, что сделали.
Первым делом разгребли дельний левый угол, где стеллаж стоит.
Затем развернули стеллаж вдоль левой стены, а не вдоль задней.
http://sam01.users.photofile.ru/phot.../133080661.jpg


Из стеллажа удалил среднюю полку. Таким образом высвободил ещё один лист 18 мм фанеры и на это место уложили всю акустику.
Большой сабвуфер должен уйти под стол со станками. А пока поставили перед стеллажом.
http://sam01.users.photofile.ru/phot.../133080662.jpg


Следующие пару часов провели с рулеткой, бумагой и карандашом, в обсуждении конструкции стола для станков и размещения там всего.
Быстро пришло понимание, что большой саб мешает везде. Ещё подумали. Мне пришла идея запихнуть средний саб на верхнюю полку у входа справа.
Сделал замеры, даже можно впихнуть два. Разгрёб антресоль, повыбрасывал коробки от электроинструмента (старого), ещё кое-что и удалось запихнуть туда коробку.
http://sam01.users.photofile.ru/phot.../133080663.jpg


А на стеллаж влез большой саб и всё остальное!
Вот, теперь другое дело и освободили место для станков! Перед стеллажом временно поставил коробки от станков.
Чуть позже выброшу ненужное. В общем, пока всё выглядит вот так.
http://sam01.users.photofile.ru/phot.../133080664.jpg


Пока Дмитриус ковырялся в сидением своего авто, я решил подвесить на инструментальную панель лампу.
http://sam01.users.photofile.ru/phot.../133080665.jpg
http://sam01.users.photofile.ru/phot.../133080667.jpg


Вот, как-то так!
http://sam01.users.photofile.ru/phot.../133080668.jpg


День прошёл замечательно. Мы сделали много полезной работы.
Завтра буду искать варианты столов под станки. Если ничего не найду, будем делать из стальных квадратных труб.
Из-за того, что теперь нет нужды запихивать под станок сабвуфер, освободилось много места.
Под сверлильным станком разместится система удаления пыли и стружек, а под ленточной пилой полка на которой будет храниться циркулярка.


Продолжение будет...

---------- Сообщение добавлено 19.08.2014 в 21:47 ----------

19 августа 2014 г.


Сегодня первым делом поехали с Дмитриусом на соседний строительный рынок.
Посмотреть металл. После утреннего очередного обсуждения стола для станков, решили, что самым простым и быстрым способом будет конструкция из стального уголка, собранная на болтах.
Не забываем, что гараж съёмный и разборную конструкцию легче разобрать и увезти. Со сварной сложнее и в транспортировке, и в сборке - сварки нет. Ждать и кого-то просить - долго.
Посему порешили - уголки и болты.


На рынке остановились на уголке 32х32х3мм. Взяли 12 метров.
Продавцы на месте напилили нам нужную длину: 5 отрезков по 1200мм и 6 отрезков по 1000 мм.
Всё остальное я буду делать в гараже. Там же, купили на вес болтов М8х15, гаек, гроверов и шайб: всего по 30 штук.
Всё на вес и по одной цене. В итоге весь крепёж вышел в 80 рублей, что очень дёшево (в Леруа вышло бы дороже).
И прихватили лист фанеры 1520х1520х18мм. Целиком лист во внедорожник не влезет, посему я попросил продавца отпилить (ровно) кусок шириной 700мм (глубина столешницы стола под станки).
Итог:
Уголок стальной 12м х 90р/м.п. = 1080 рублей.
Крепёж - 80 рублей.
Фанера - 401 рубль (это я посчитал количество кв.м, которые пойдут на столешницу, оставшийся кусок пойдёт на ИП).
----------------------------
Стоимость стола пока остановилась на отметке 1561 рубль.


Привезли всё в гараж. Кстати, я первым делом попробовал новый пильный диск от Бош. После этого сразу позвонил в интернет-магазин и попросил забрать циркулярку назад.:)
Люфт на валу редуктора. Упаковал пилу в коробку, как было. Завтра жду курьера.:)
http://sam01.users.photofile.ru/phot.../133084735.jpg
http://sam01.users.photofile.ru/phot.../133084736.jpg


Собирать конструкцию начал с верхней плоскости стола.
Размер рамы 1170 х 600 мм. Решил всё же стыки сделать под 45 градусов.
Так проще и одна плоскость для столешницы (не нужно будет ничего подрезат в фанере).
http://sam01.users.photofile.ru/phot.../133084737.jpg


Первый стык с ножкой.
http://sam01.users.photofile.ru/phot.../133084738.jpg


На кривизну стыка внимания не обращать, там всего три отрезка скреплённых в одном месте, поэтому все уголки "гуляют".
http://sam01.users.photofile.ru/phot.../133084739.jpg
http://sam01.users.photofile.ru/phot.../133084740.jpg


Верх подстолья с ножками готов.
Осталось прикрутить ещё две ножки и перемычки между ними.
http://sam01.users.photofile.ru/phot.../133084741.jpg


Примерили конструкцию в гараже, по месту, так сказать. Всё встало по размерам идеально.
Красной линией я очертил над столом место, где подвешу инструментальную панель из оставшегося куска фанеры.
На эту панели будут хранится свёрла, фрезы, приспособления для ленточной пилы и т.д.
http://sam01.users.photofile.ru/phot.../133084742.jpg


Нужно сказать, что даже со свободно болтающимися ножками, без перемычек, конструкция уже имеет достаточную жёсткость по горизонту.
По вертикали болтается, конечно. Завтра добавлю ещё две ножки и перемычки. Надеюсь к вечеру закончить со столом.


А на этом на сегодня всё.
Продолжение будет.

20 августа 2014 г.


Продолжил изготовление столика для станков. Но перед этим заехал на рынок докупить металла.
Мы вчера просчитались. На перемычки не взяли.
На сооружение конструкции потратил 6 часов с перекурами на воздухе (сегодня на улице снова было жарко).
Ближе к 21 часу, конструкция была собрана.
http://sam01.users.photofile.ru/phot.../133092841.jpg


Монтировать уголок не слишком удобно, поэтому для перемычек взял стальную полосу 25х4мм.
http://sam01.users.photofile.ru/phot.../133092842.jpg
http://sam01.users.photofile.ru/phot.../133092843.jpg


Чтобы придать всей конструкции жёсткость, удалось найти 6 точек соприкосновения металла со стеной.
Прикрутил к стене такими же болтами, какие использовал для крепления ИП и консолей под полки.
На фото указал их красными стрелками.
http://sam01.users.photofile.ru/phot.../133092844.jpg


Ещё оставалось немного времени и решил вырезать из фанеры обе столешницы.
http://sam01.users.photofile.ru/phot.../133092845.jpg
http://sam01.users.photofile.ru/phot.../133092846.jpg


Пока ещё не крепил столешницы. Займусь этим завтра.
Да, под левую переднюю ножку пришлось подложить брусок. Ну очень кривой пол!
http://sam01.users.photofile.ru/phot.../133092847.jpg


Пока всё осталось в таком виде.
http://sam01.users.photofile.ru/phot.../133092848.jpg


Да, приехал курьер и забрал пилу. Разговорились с мужичком. Оказалось, что он и есть владелец интернет магазина.:)
Сам возит товар по клиентам. На телефонах сидят родственники. Нормальный человек, сам плотник в прошлом.
Поговорили по душам о том, о сём. Сказал, что пилу мне обязательно заменять на новую, просто придётся подождать, поскольку у них нет на складе сейчас.
Я показал ему люфт диска. Как плотник, он сам посмотрел и сказал, что это 150% брак и всё будет тип-топ! Люблю адекватных людей!


Продолжение будет.

Да-да, помню, как моей жене какую-то детскую вещицу привозил дядя на Х-пятом)))


Насмартфонил

21 августа 2014 г.


Придя в гараже, первым делом затянул все гайки, скрепляющие конструкцию стола под станки.
Затем красочка с кисточкой в руки и давай наяривать - красить.:)
http://sam01.users.photofile.ru/phot.../133096219.jpg


После того, как краска высохла, прикрутил на четыре болта верхнюю столешницу.
Нижняя полка не прикручена, нет нужды, ибо я вырезал её настолько точно, что она садиться между четырёх уголков очень плотно.
Вчера вечером мне пришлось забивать её своим весом, сегодня я подпилил углы и полочка села хорошо и достаточно плотно.
Никаких качений или люфтов нет, сидит как влитая.


Затем с Дмитриусом поставили сверлильный станок. Ничего не планировали с ним делать. В станке не работал подъёмный механизм верхней части.
Где-то был заклинен. Начали с Димцом обсуждать, что и где может быть заклинено. Настолько увлеклись процессом, что незаметно разобрали станок по частям.
Возились часа три. В результате, всё сделали. Теперь подъёмный механизм работает отлично, всё везде смазали, заменили кое-где подсохшую смазку на новую.
Вот в таком положении была верхняя часть по отношению к станине.
http://sam01.users.photofile.ru/phot.../133096220.jpg


Теперь вся механика прекрасно работает.
http://sam01.users.photofile.ru/phot.../133096221.jpg


Поставил рядышком ленточку. Посмотреть, всё ли удобно. Всё отлично. Высоту стола я высчитывал наверное час, не ошибся. Всё очень удобно.
Красота. А будет ещё лучше.
http://sam01.users.photofile.ru/phot.../133096222.jpg


Затем я взял маленькую металлическую щёточку и попробовал убрать ржавчину со стола.
Понял, что очень много грязи будет. Попросил Димца и мы сняли станок со стола и поставили на табурет.
Он немного покряхтел, но выдержал. Собственно, почему бы ему не выдержать 80 кг, я вешу больше.:))
В общем, я увлёкся процессом очистки станка.
http://sam01.users.photofile.ru/phot.../133096223.jpg


Почистил станину и рабочую поверхность.
http://sam01.users.photofile.ru/phot.../133096224.jpg


Верхнюю пластину тоже почистили.
http://sam01.users.photofile.ru/phot.../133096225.jpg


Всё, станок готов к покраске. Осталось протереть все поверхности ацетоном (удалить грязь, пыль, масло и обезжирить) и можно красить.
Поставили его на стол на полиэтилен, чтобы не вымазюкать фанеру. В воскресенье буду красить (пятницу и субботу работаю).
http://sam01.users.photofile.ru/phot.../133096226.jpg


Тут, на одном форуме, люди сомневались, что конструкция стола не правильная и не выдержит нагрузки.
Средняя ножка чуть висела над досками пола (очень не ровный пол). Так вот, она так и осталась висеть после того, как станки заняли свои места!:)
На этот стол можно ещё килограмм 200-300 спокойно поставить и ничего не случится.:)
http://sam01.users.photofile.ru/phot.../133096227.jpg


Кстати, в гараже поселился новый жилец.:) Пока он стоит не на своём месте, но я уже нашёл, куда его поставить.
Нужно только провести туда розеточку (или удлинить питающий кабель на кулере).:)
http://sam01.users.photofile.ru/phot.../133096228.jpg


Продолжение будет.
