Ремонт беговой дорожки

Добрый день.
Прошу помочь.
Беговая дорожка, при включении ,мотор начинает не контролируемо набирать обороты, не реагируя ни на что.

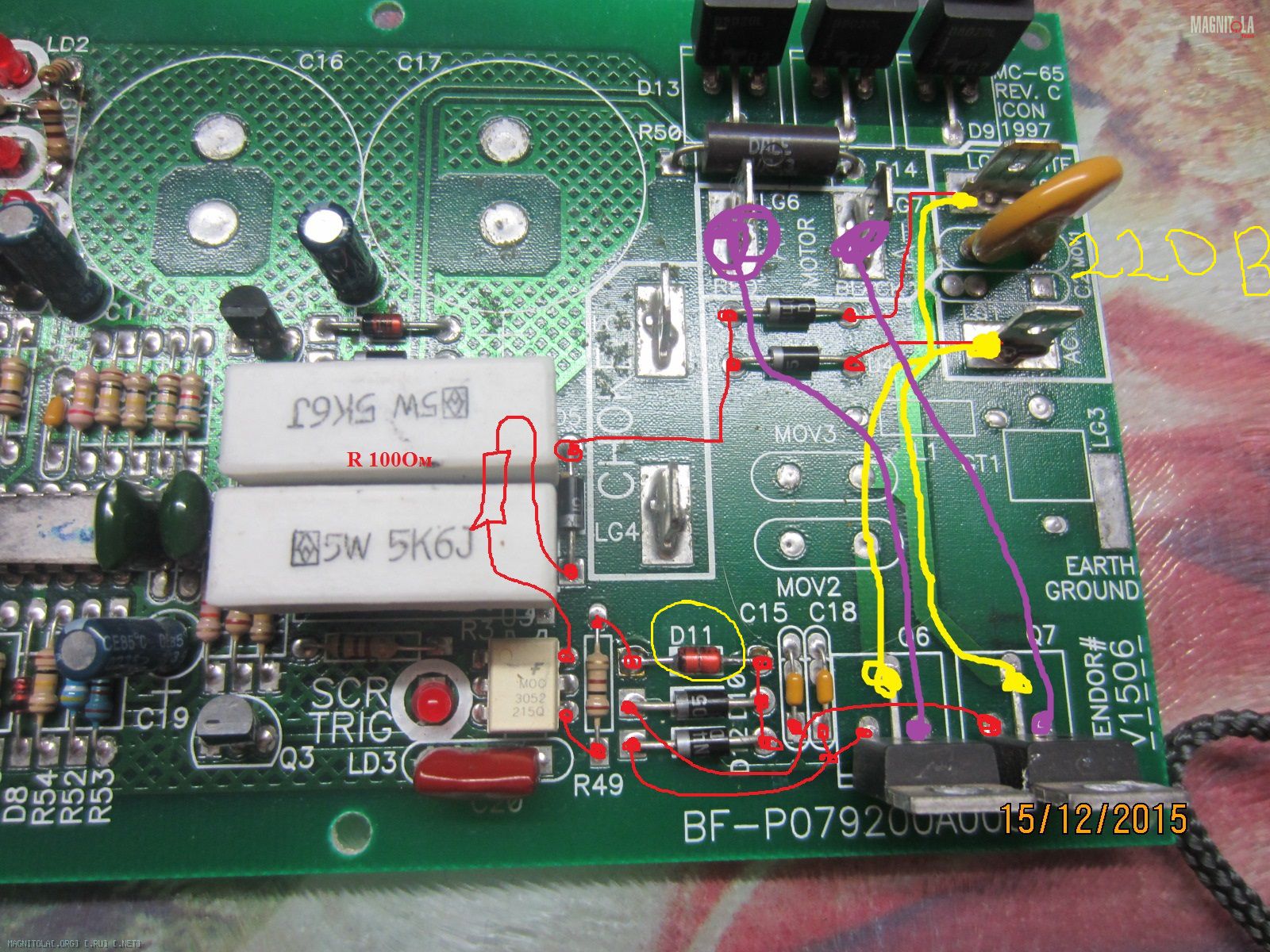

Заглянув в плату управления мотором видим следующее:
Вложение 912892
Регулировка оборотов двигателя завязана на двух теристорах s8020l, управляемых микрухой через оптопару.

Как я понимаю мотор начинает выходить на максимальные обороты т.к. теристоры тупо открыты и не управляемы .
Элемент под обозначением D11(обведен в кружок) не звонится вообще ни как, бесконечное сопротивление в обе стороны( есть подозрение что в нем проблема).
Радиоэлектронщики помогите, схема, как я понимаю не сложная для понимающих.
Вложение 912896
Вложение 912894

Цитата:

---

Сообщение от Mакс

Элемент под обозначением D11(обведен в кружок) не звонится вообще ни как,

---

Скорее всего это двусторонний стабилитрон,поэтому он не звонится.Прочитайте маркировку и найдите даташит на него.Поскольку речь идёт о регулировке скорости вращения,тогда должен быть датчик холла на двигателе или на другой вращающейся части.Посмотрите в этом направлении.,

Может быть действительно двусторонний стаб, я раньше с такими не сталкивался, но маркировка на нем отсутствует вообще.
Нет это не датчик хола, там стоит геркон и магнит, если он не работает, то дорожка просто останавливается через 10сек. По крайней мере так было на всех дорожках с которыми я сталкивался, а их было много. Сдесь же она пытается выйти на максимальные обороты.




Вложение 913406

Вобщем то так сходится что этот стабилитрон в норме, т.к. он же пропускает как минимум сигнал для старта дорожки, а далее не понятно, либо теристоры неисправны и не могут закрытся ( я плохо знаком с этими штукамии и не знаю как их может глучить) или оптопара так "командует" теристорами, но почему?

Цитата:

---

Сообщение от Mакс

Может быть действительно двусторонний стаб, я раньше с такими не сталкивался, но маркировка на нем отсутствует вообще.

---

Через лупу можно рассмотреть.

Цитата:

---

Сообщение от Mакс

По крайней мере так было на всех дорожках с которыми я сталкивался, а их было много. Сдесь же она пытается выйти на максимальные обороты.

---

По любому,обратная связь должна быть.Иначе смысла в регулировке скорости не будет.Та же самая посудомечная машина,мясорубка - основывается на этом принципе,как зависимость от частоты оборотов.,

Цитата:

---

Сообщение от gena60

Через лупу можно рассмотреть.

---

Нет маркировки нет вообще, там на фото это уже я другой стабилитрон поставил, хотел попробывать запустиь так, но сейчас понимаю что не в нем дело. Вот здесь видно родной он рядом лежит.
Вложение 913420

Цитата:

---

Сообщение от gena60

По любому,обратная связь должна быть.Иначе смысла в регулировке скорости не будет.Та же самая посудомечная машина,мясорубка - основывается на этом принципе,как зависимость от частоты оборотов.,

---

Да она есть, когда сигналы с датчика поступают стабильно, если же сигналы не идут дорожка просто останавливается, ну должна по крайней мере. Хотя конкретно в этом аппарате всё как то через опу, может здесь и не так всё, а я на месте не сообразил проверить геркон. Я просто впервые увидел управление на теристорах,до этого всегда поподались мосфеты и ШИМ управление, там я знаю что как должно быть, а здесь пока сижу разбираюсь.

А возможно это просто регулятор мощности без обратной связи... то есть геркон только дает понять схеме есть движение или нет... а скорость регулируется скважностью импульсов...

Цитата:

---

Сообщение от Mакс

Может быть действительно двусторонний стаб, я раньше с такими не сталкивался, но маркировка на нем отсутствует вообще.
Нет это не датчик хола, там стоит геркон и магнит, если он не работает, то дорожка просто останавливается через 10сек. По крайней мере так было на всех дорожках с которыми я сталкивался, а их было много. Сдесь же она пытается выйти на максимальные обороты.




Вложение 913406

---

Осциллографом посмотри что приходит на оптрон и меняется ли скважность импульсов управления приходящая на него.
Далее по результату исключишь исправную часть и неисправную, т.е. получишь вектор в сторону которого дальше двигаться.

D11 может быть и сим. динистор (проверять на Мом) , а так похоже на мокушку и сами тиристоры.

Цитата:

---

Сообщение от WENQ

D11 может быть и сим. динистор (проверять на Мом) , а так похоже на мокушку и сами тиристоры.

---

D11 не звонится вообще, и на Мом"ах тоже, по смыслу похоже на двусторонний стаб, как я понял это два стаба включенных лоб в лоб в одном корпусе.
Родные тиристоры s2080L, на всяк пожарный я заменил на аналог BT152, оптрон родной MOC3052 тоже не нашел, но нашел аналог MOC3021, т.к. детальки дешевые решил тоже заменить, т.к. плата дома, а сама дорожка в 100км от меня, ща попробую на лампочке поигратся, что получится.
З.Ы. Вот осцилографа у меня нет, хотя чувствую надо как то решать этот вопрос, всё чаще начинаю осозновать что его нехватает.
