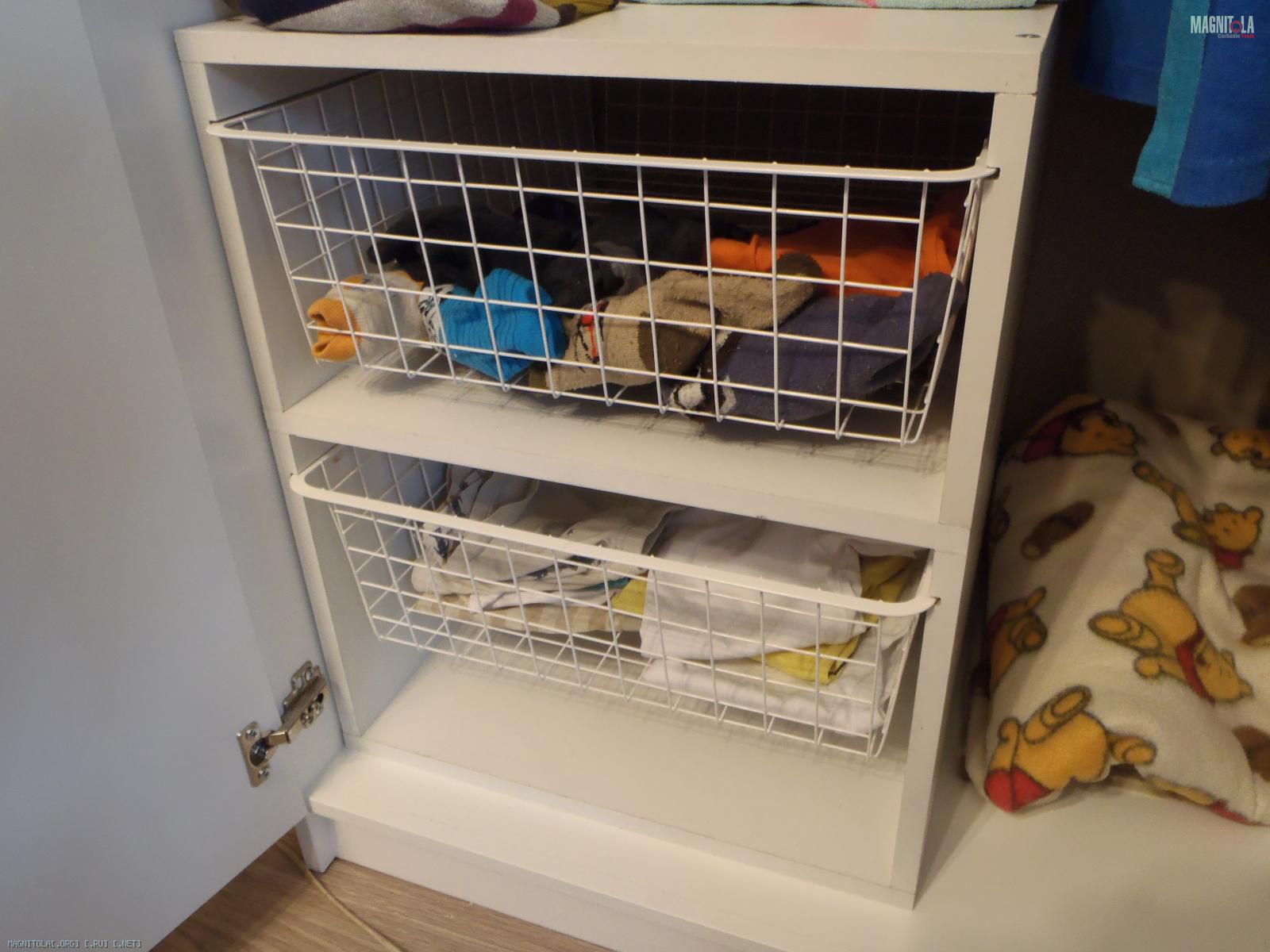

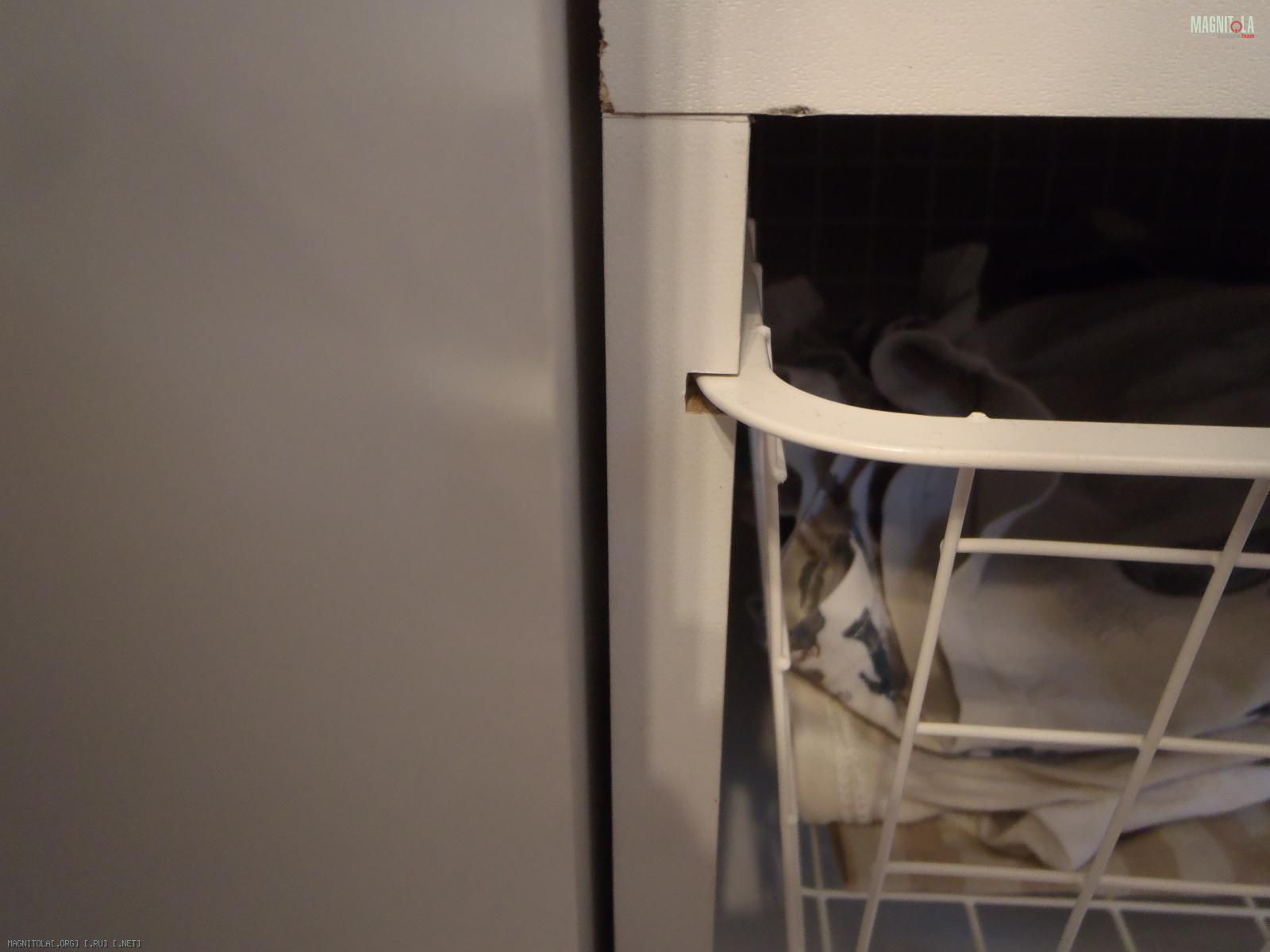

Дорабатывал недавно вещевой шкаф. Делал вставку с корзинами для белья.
Вложение 1138448Вложение 1138450

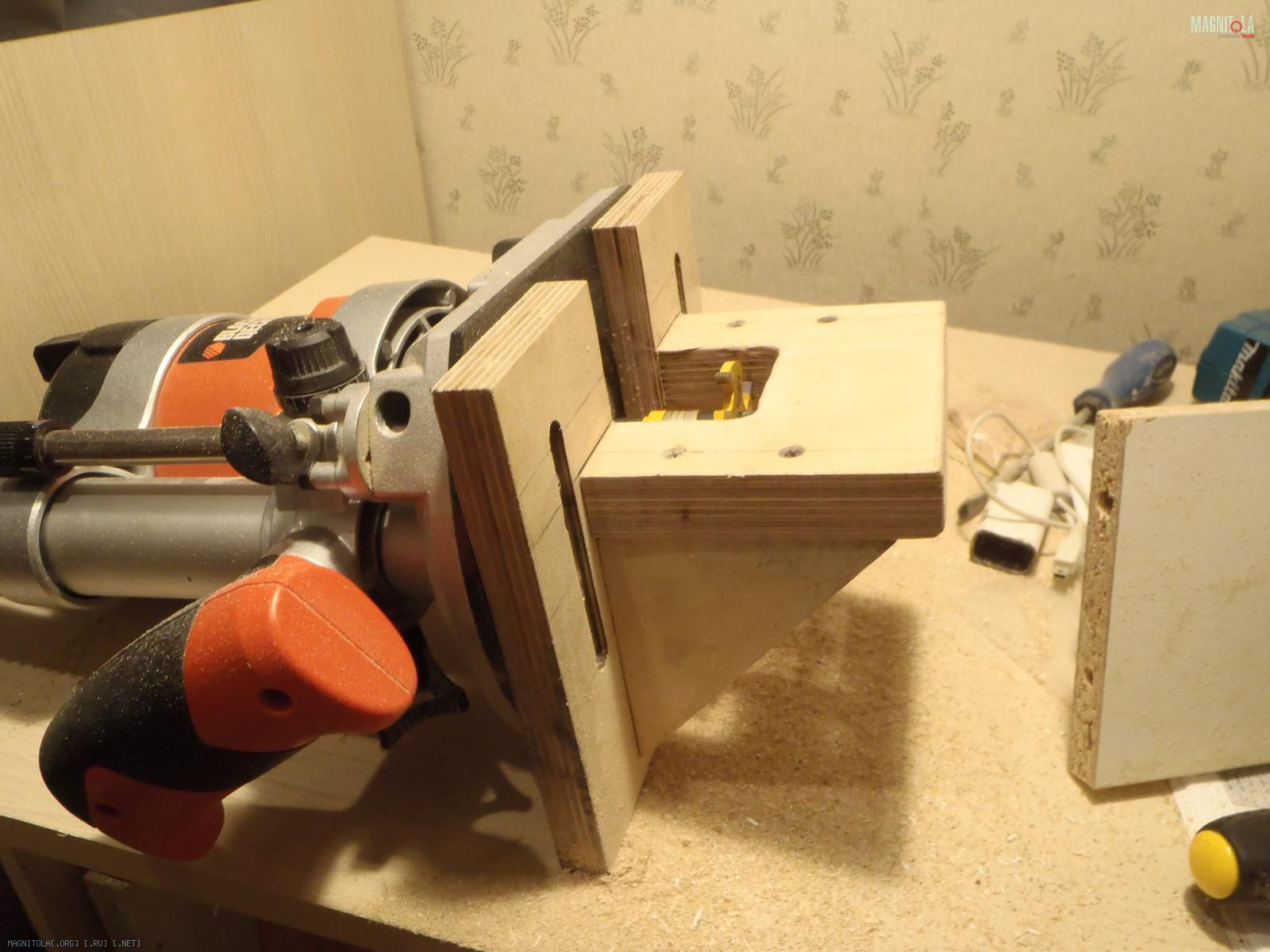

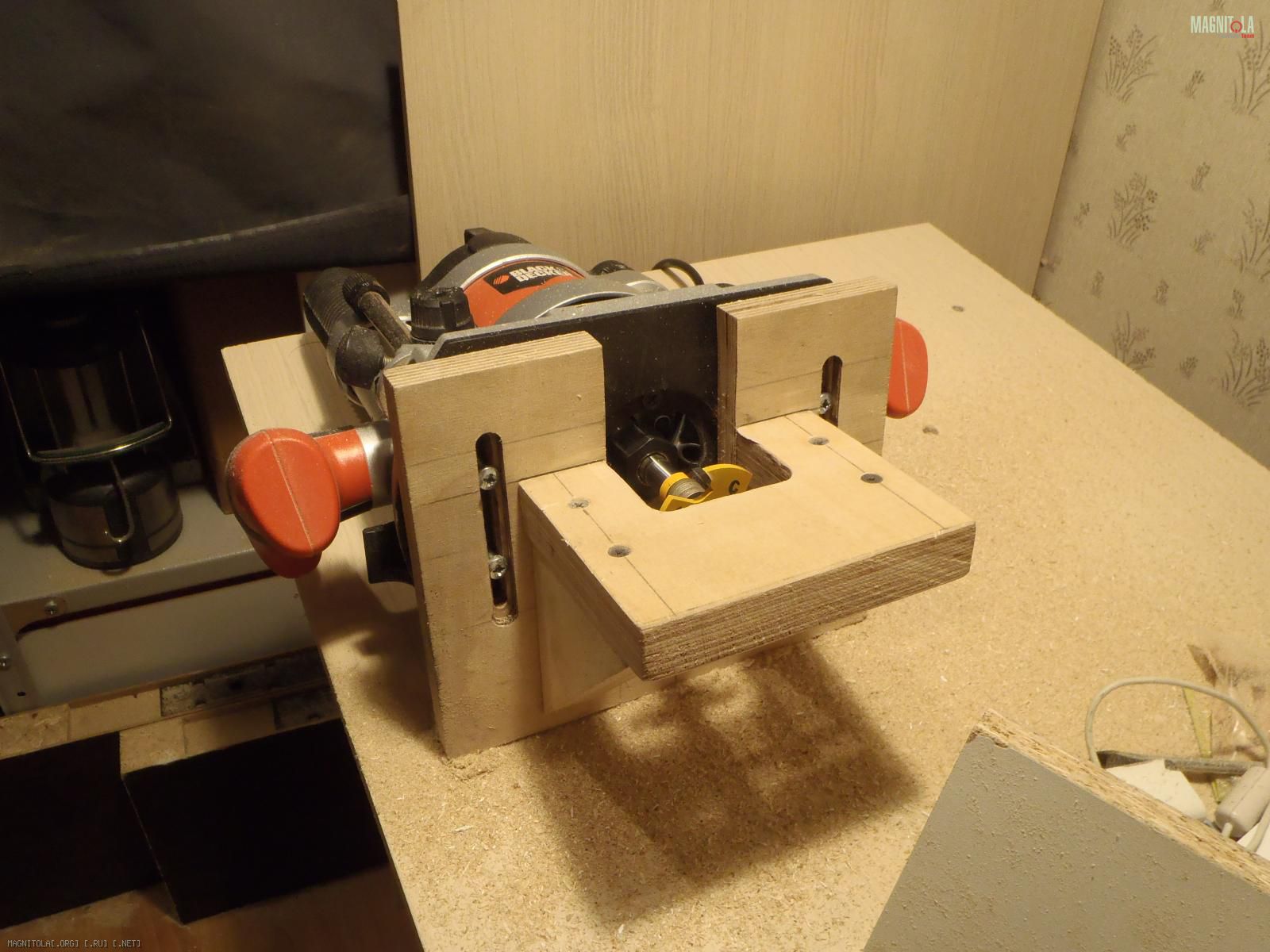

Для того, чтобы не городить отдельные направляющие, сделал просто пазы. Но для этого пришлось изготовить сначала приспособу для фрезерования пазов.
Вложение 1138452Вложение 1138454
Кстати, пришлось на днях фрезер перебирать (подшипник заклинил). Пилил я тут плитку на своем фрезерном столе, а фрезер ничем не прикрыл и, видимо, мелкая керамическая пыль попала в подшипник. Так что, будьте аккуратны при работе с плиткой:)
Я поменял у хаммера родной китайский подшипник на японский. Фрезер не узнать. Видимо и у боша скоро заменю. 400рубчиковцена вопроса

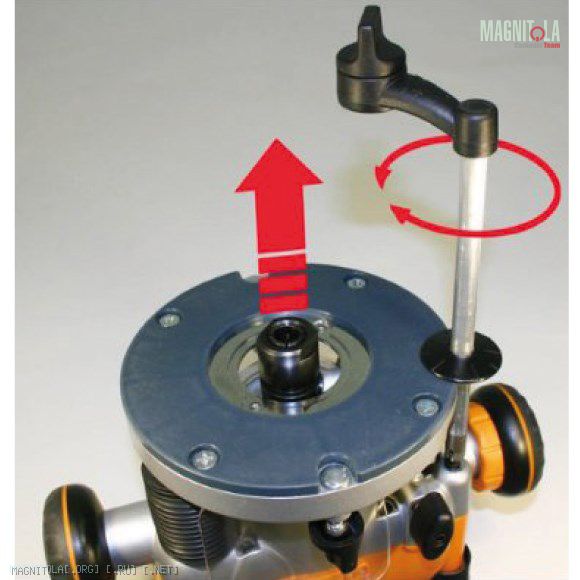

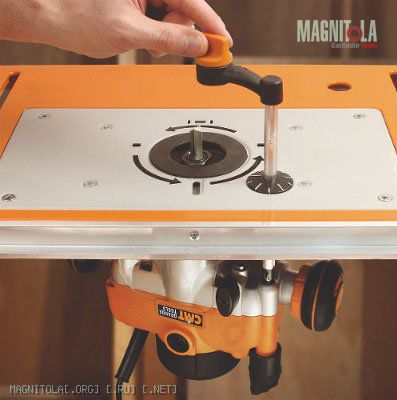

Сделал лифт для фрезера для установки в стол. Идею подсмотрел у CMT-шного фрезера.
Вложение 1139318Вложение 1139320

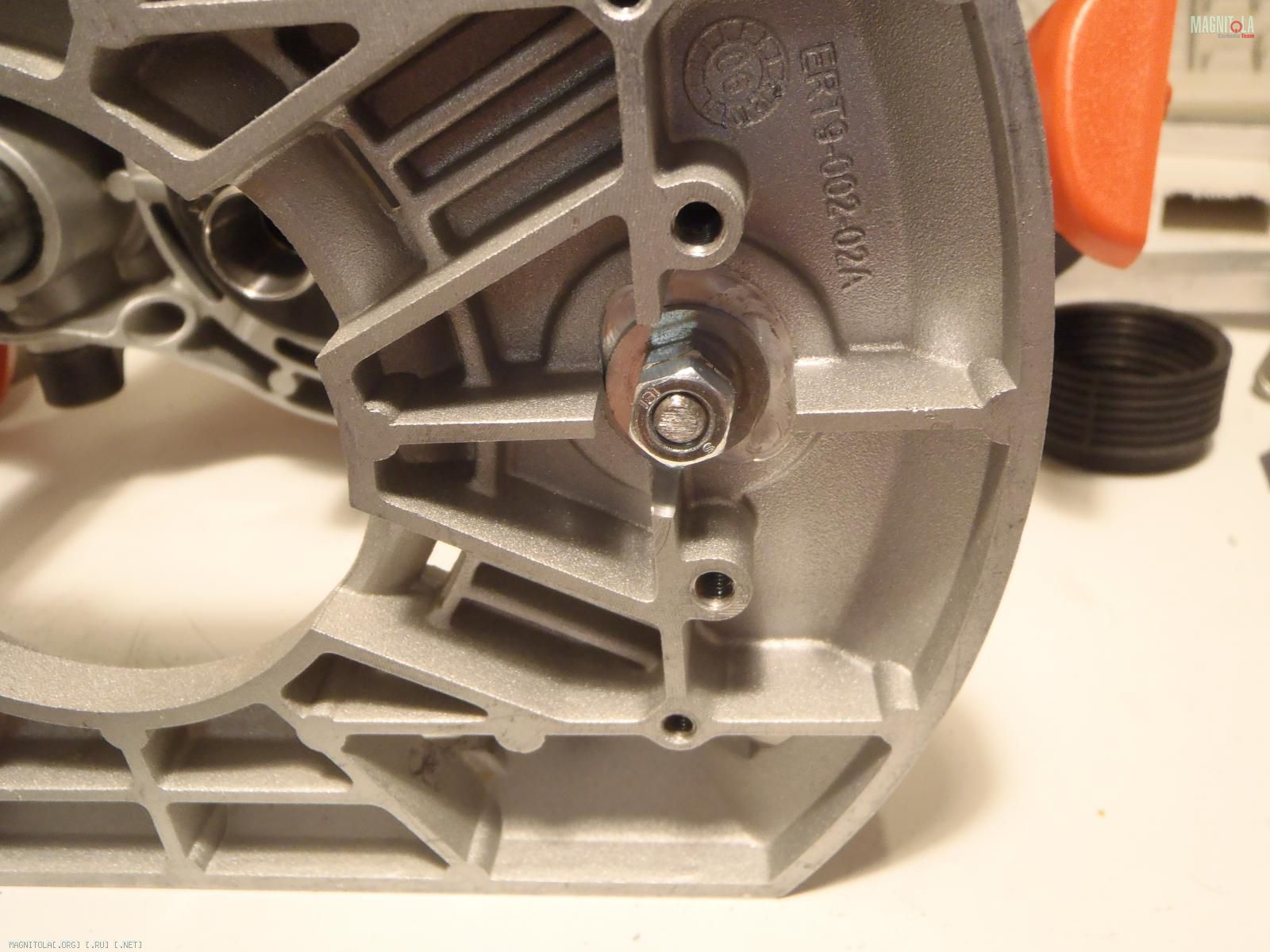

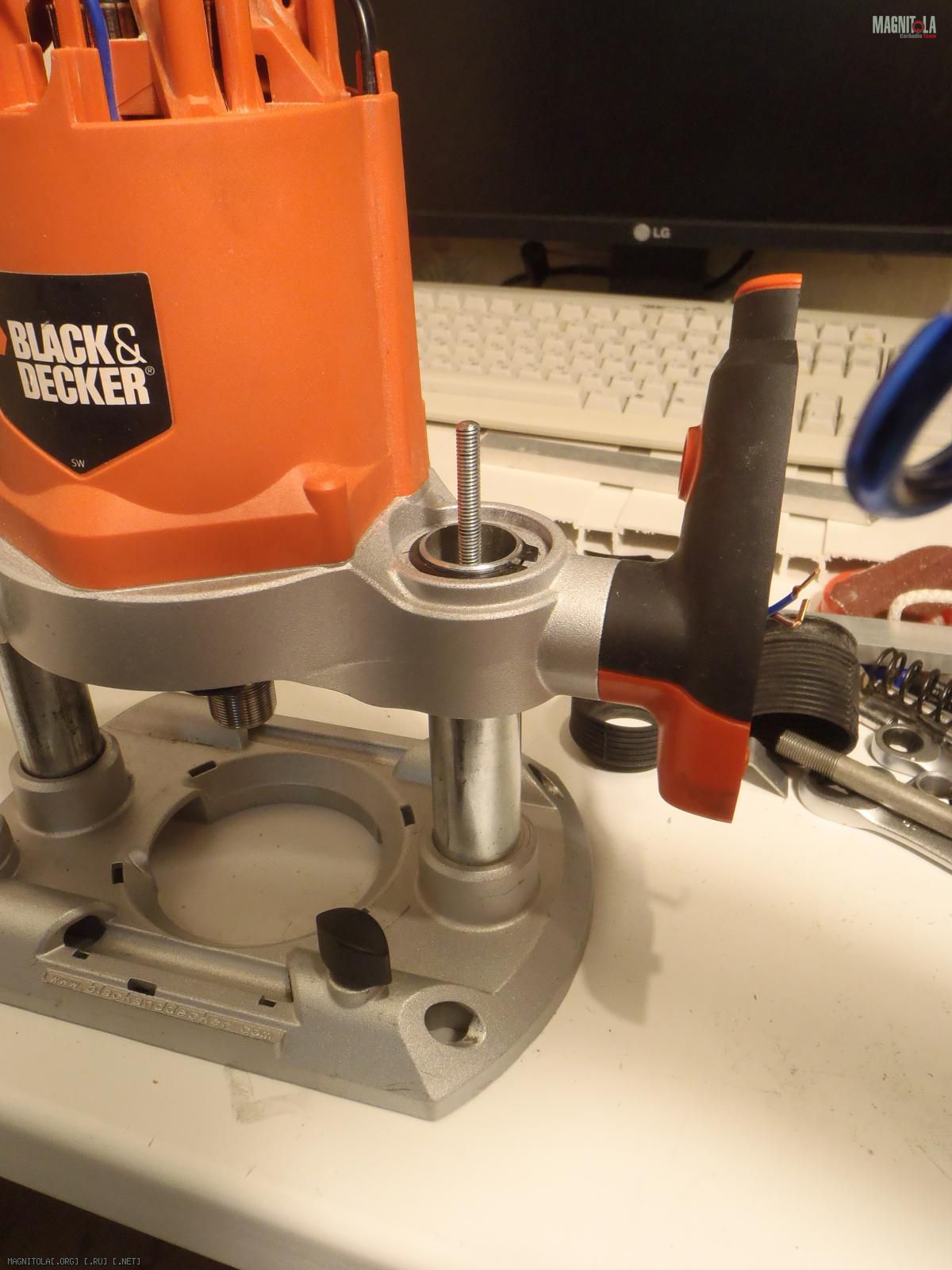

Снял накладку основания фрезера. Так как там в месте крепления направляющей имелись ребра жесткости, то пришлось их сфрезеровать. Фрезеровал своим кромочником Hammer и 6 мм фрезой по металлу.

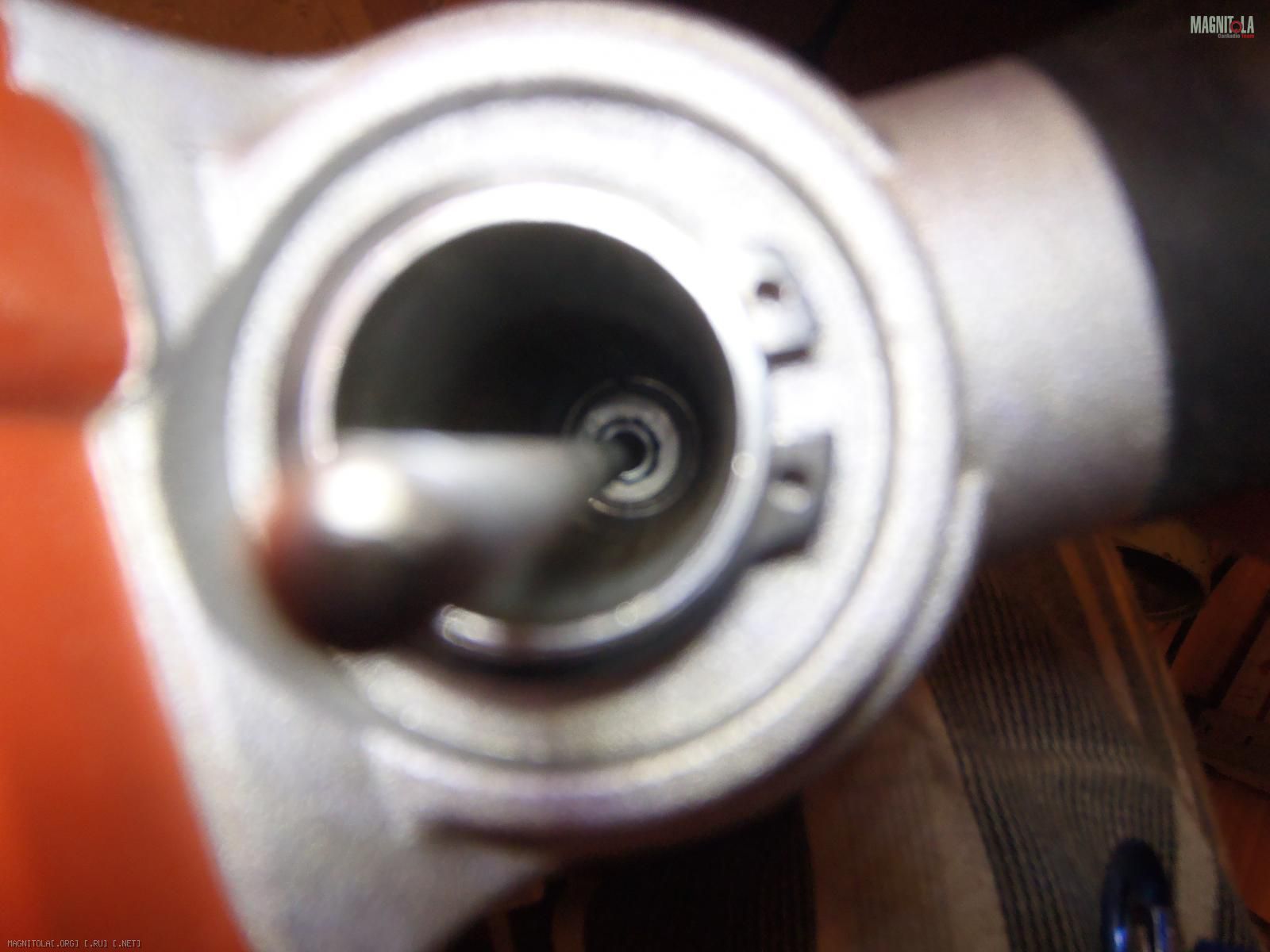

Просверлил отв. ф6, вставил шпильку М6, законтрил гайки.
Вложение 1139302Вложение 1139300Вложение 1139298

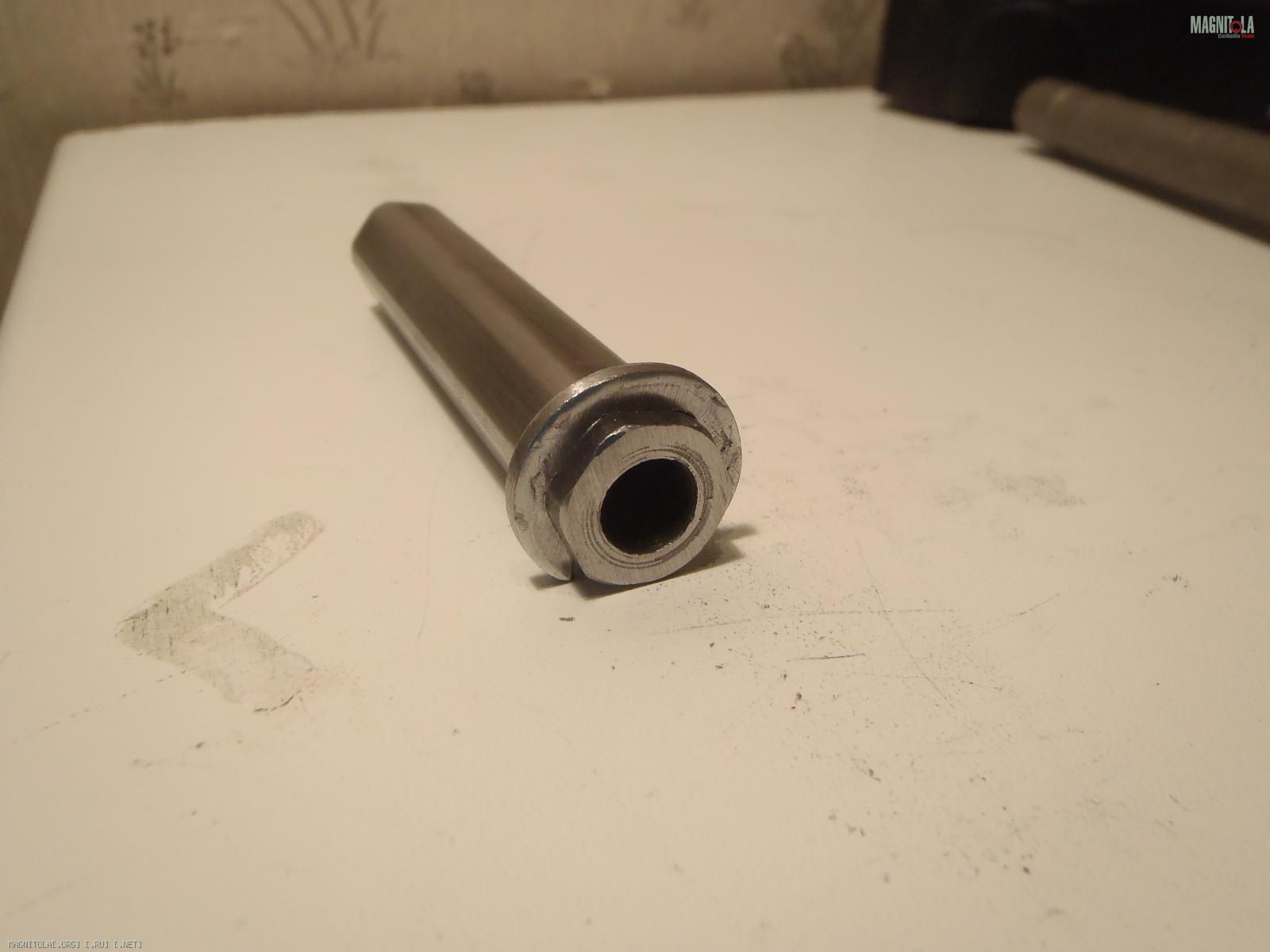

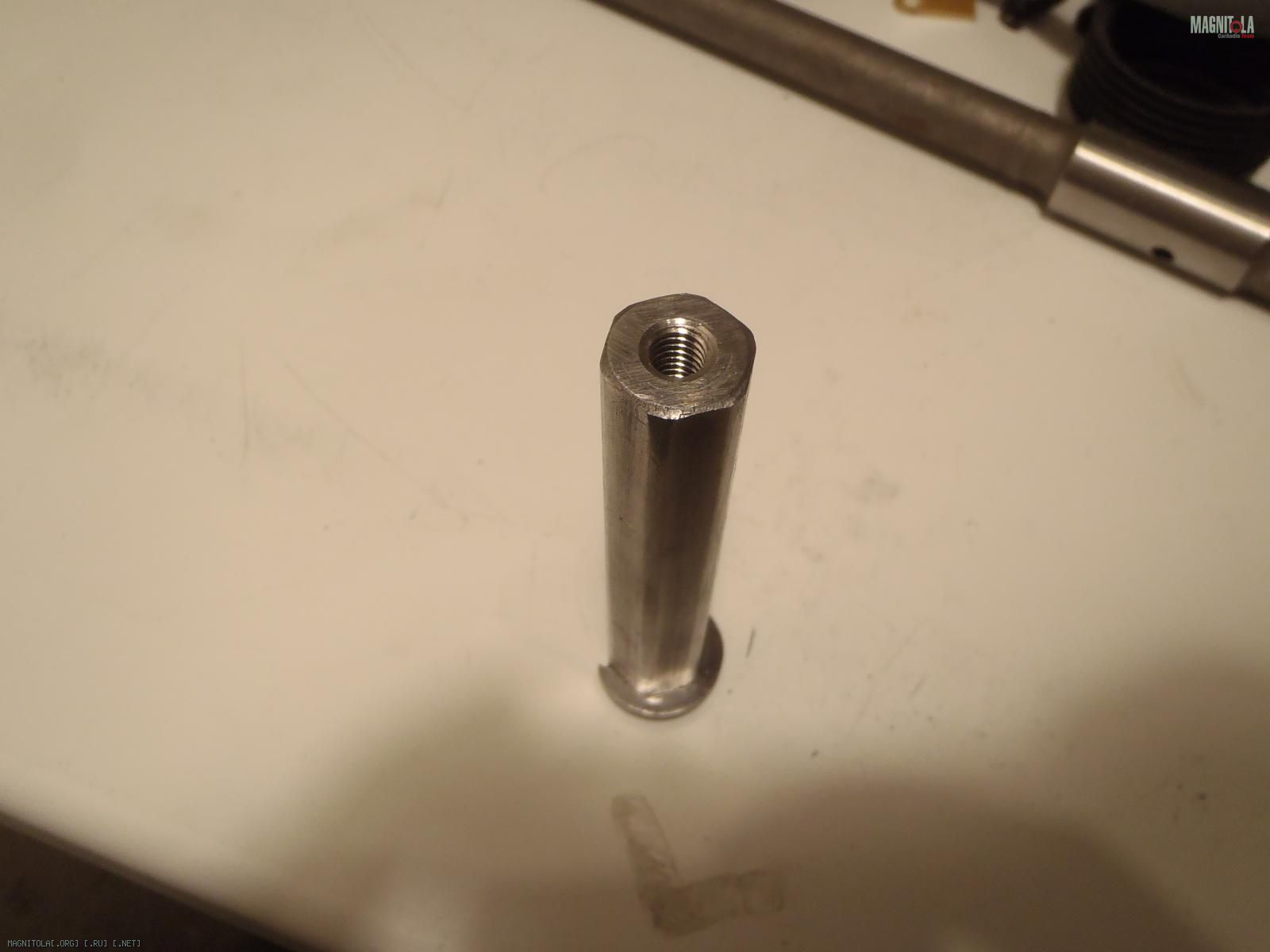

Заказал спецгайку
Вложение 1139304Вложение 1139308

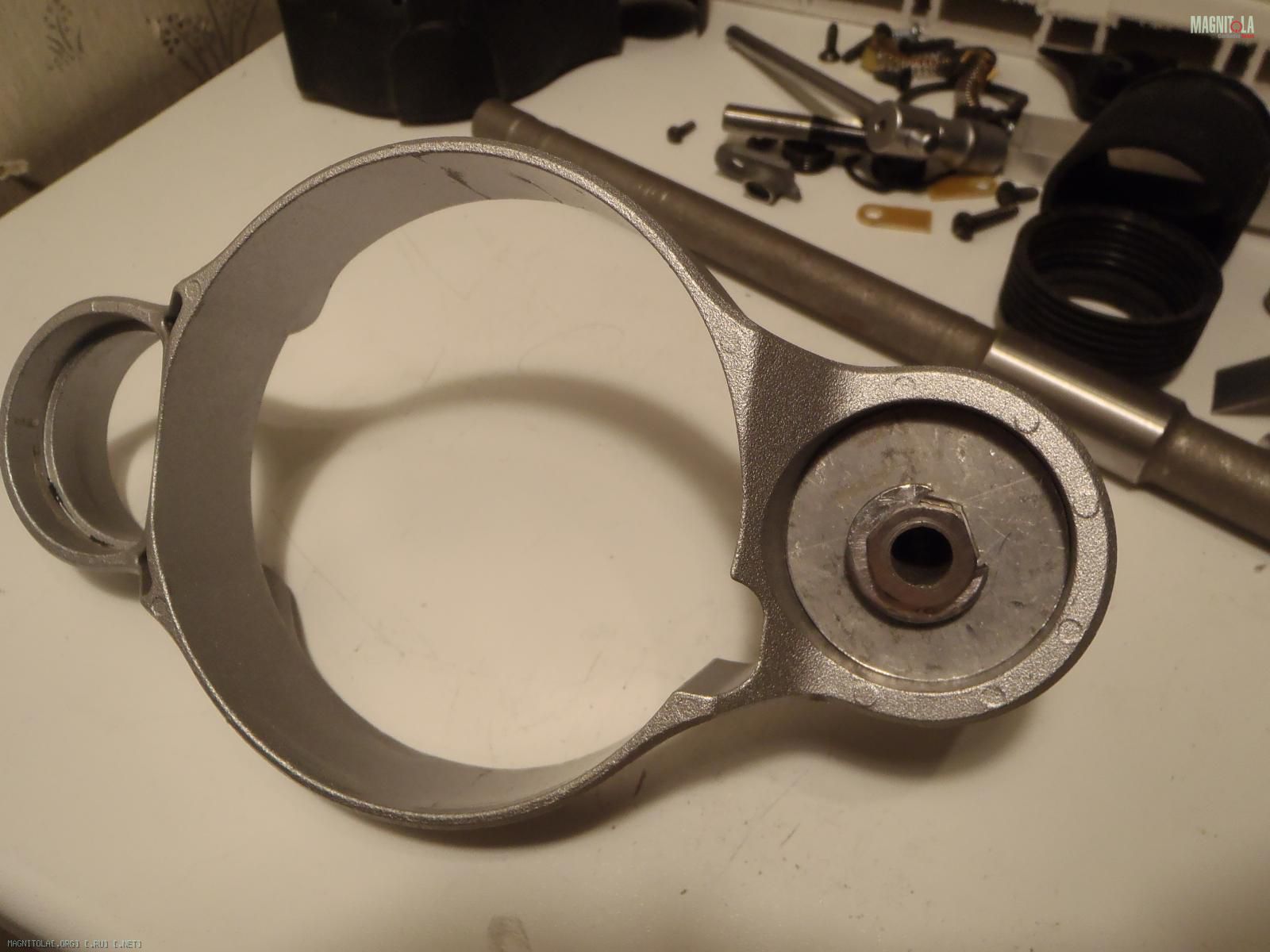

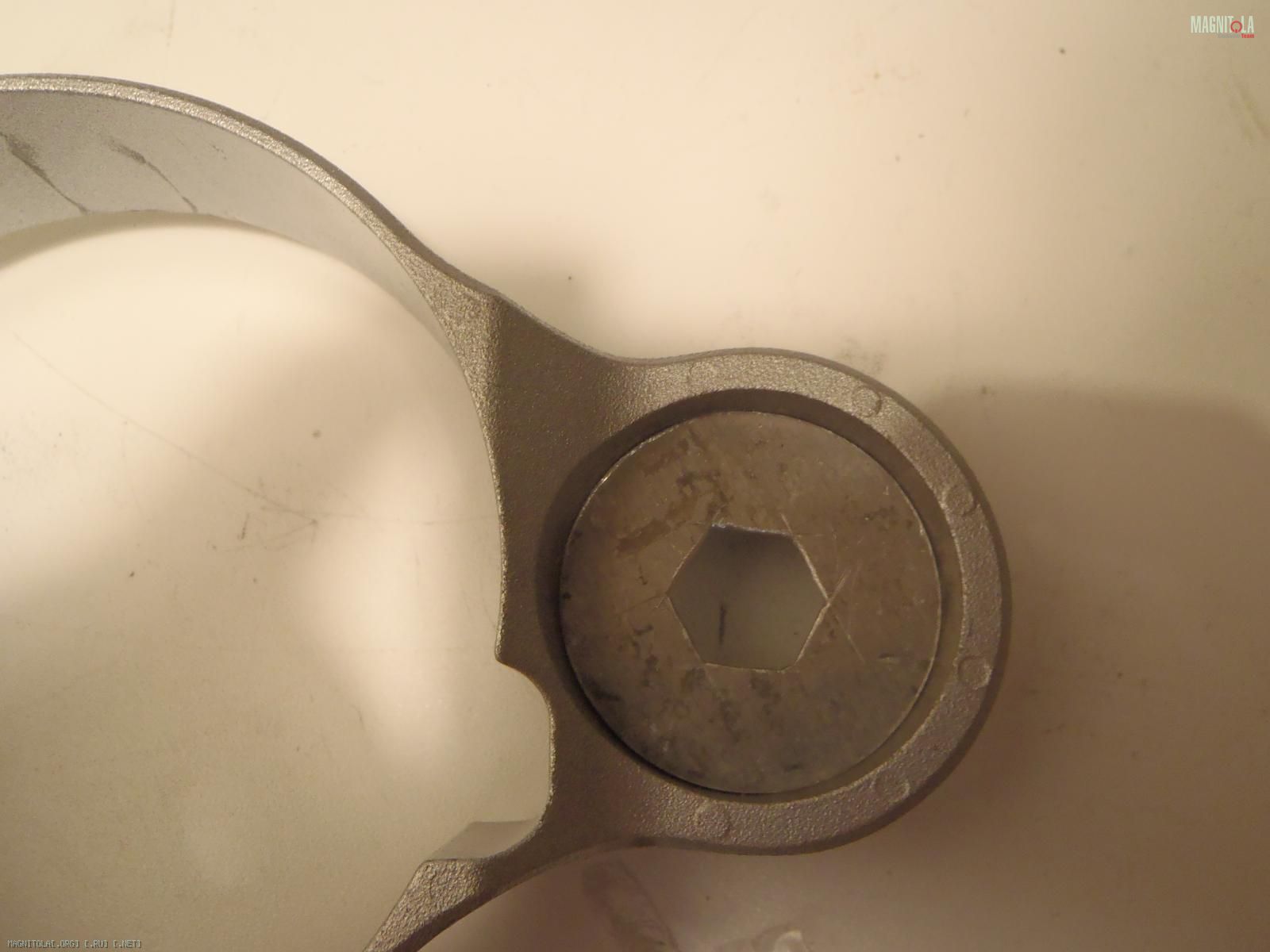

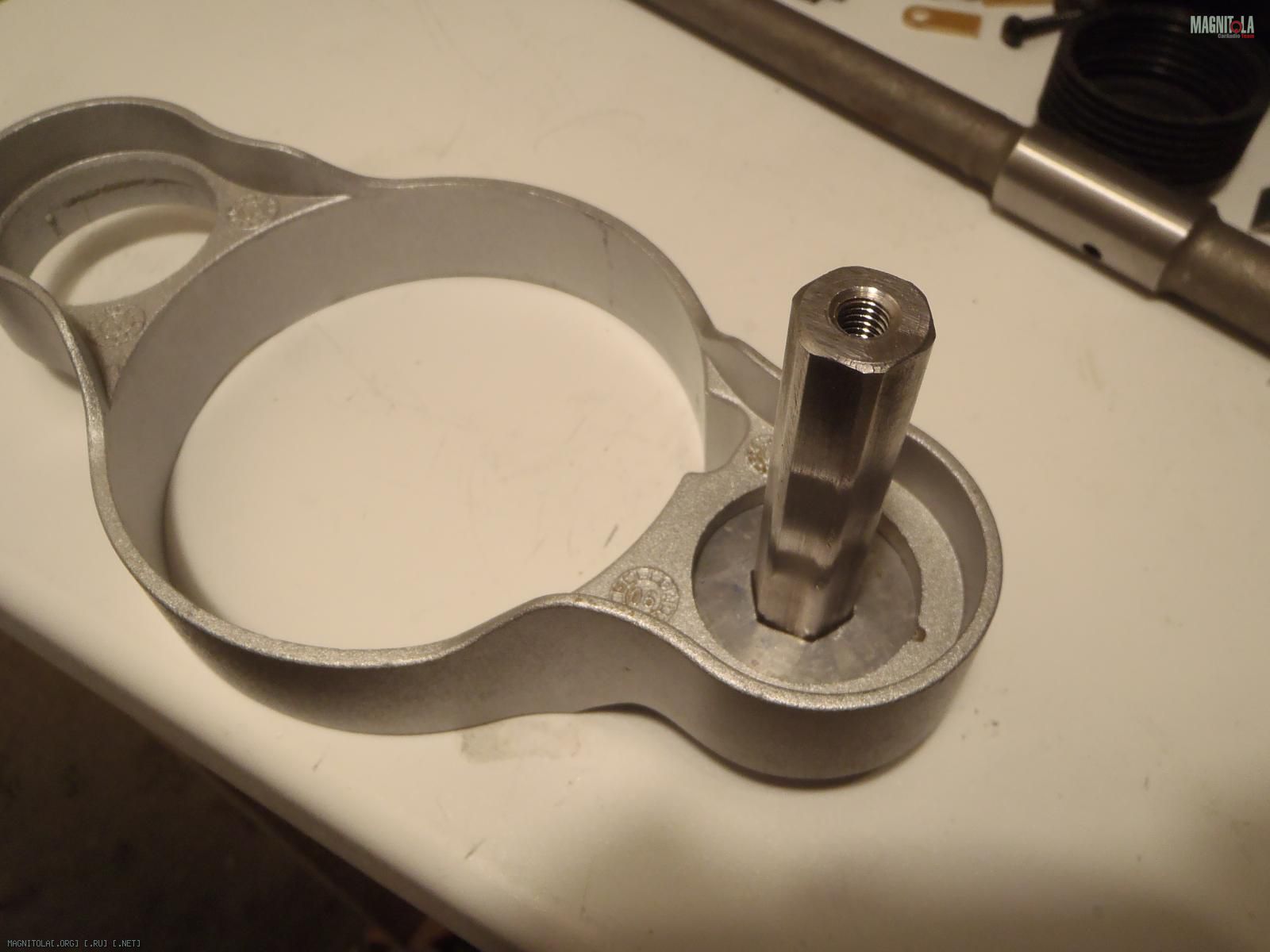

Сделал упорную шайбу из дюрали.
Вложение 1139310Вложение 1139312Вложение 1139314

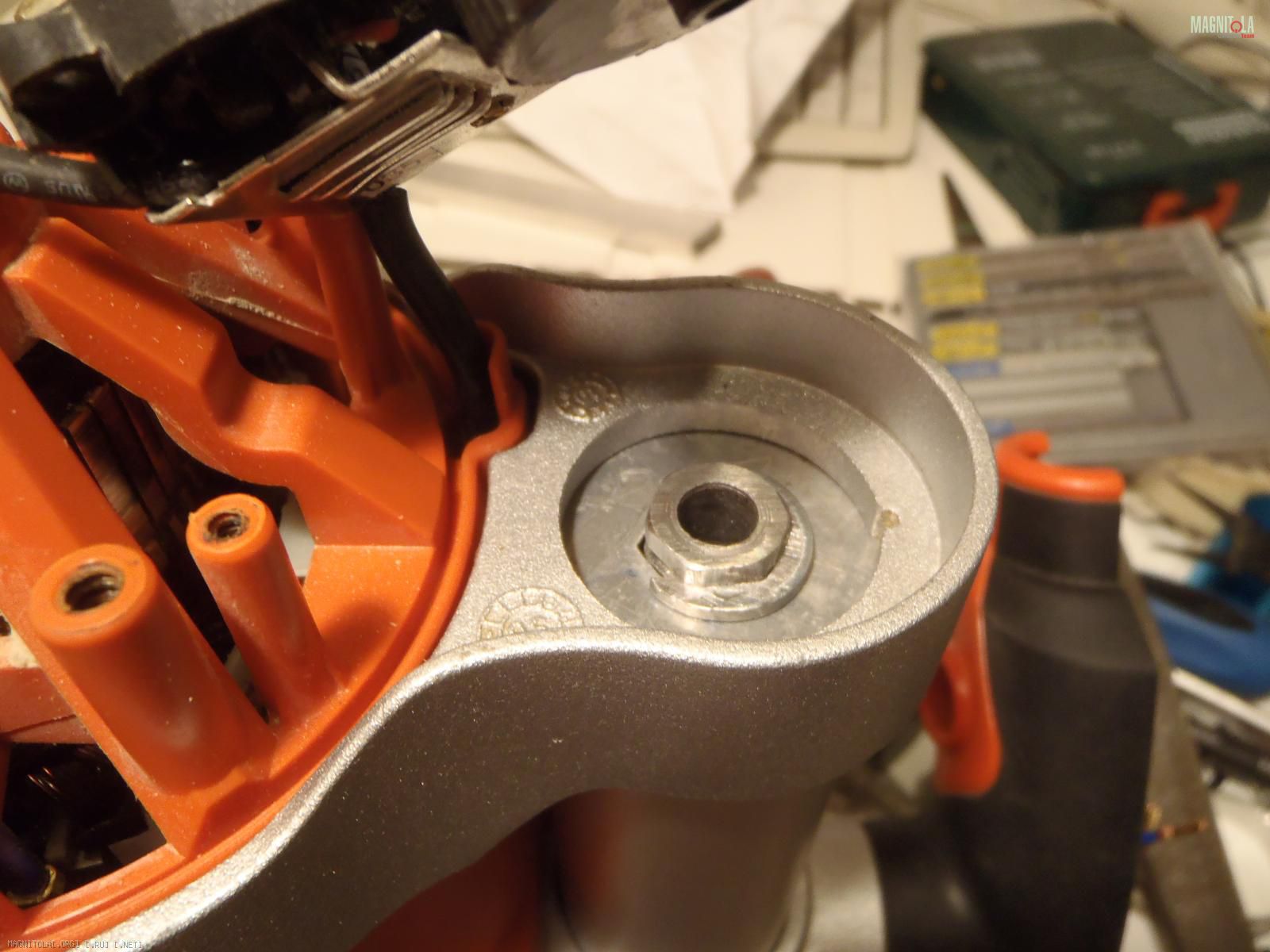

Собрал, все работает)
Вложение 1139316
PS Остался момент, который нужно решить. Специально делал скользящую гайку, чтобы механизм регулировки не мешал ручному опусканию фрезера, но расположение регулятора оборотов (находится прямо над направляющей) не позволяет воспользоваться этим решением. Пока не знаю, что буду делать, но варианта 2: 1. Переделать механизм с неподвижным корпусом гайки и скользящей гайкой внутри корпуса; 2. Перенести регулятор оборотов наружу (так им и удобней будет пользоваться в столе), отв., куда будет выходить гайка, при опускании фрезера в ручном режиме, закрыть кожухом.
При работе в столе ручное опускание фрезера и не нужно, но хочется сохранить функцию на всякий случай.
Не помню в какой теме мы угольники обсуждали.
Я в одном видео в ютубе увидел "подсказку", как искать угольники российского производства. А это в разы дешевле чем те что продаёт крепмаркет.

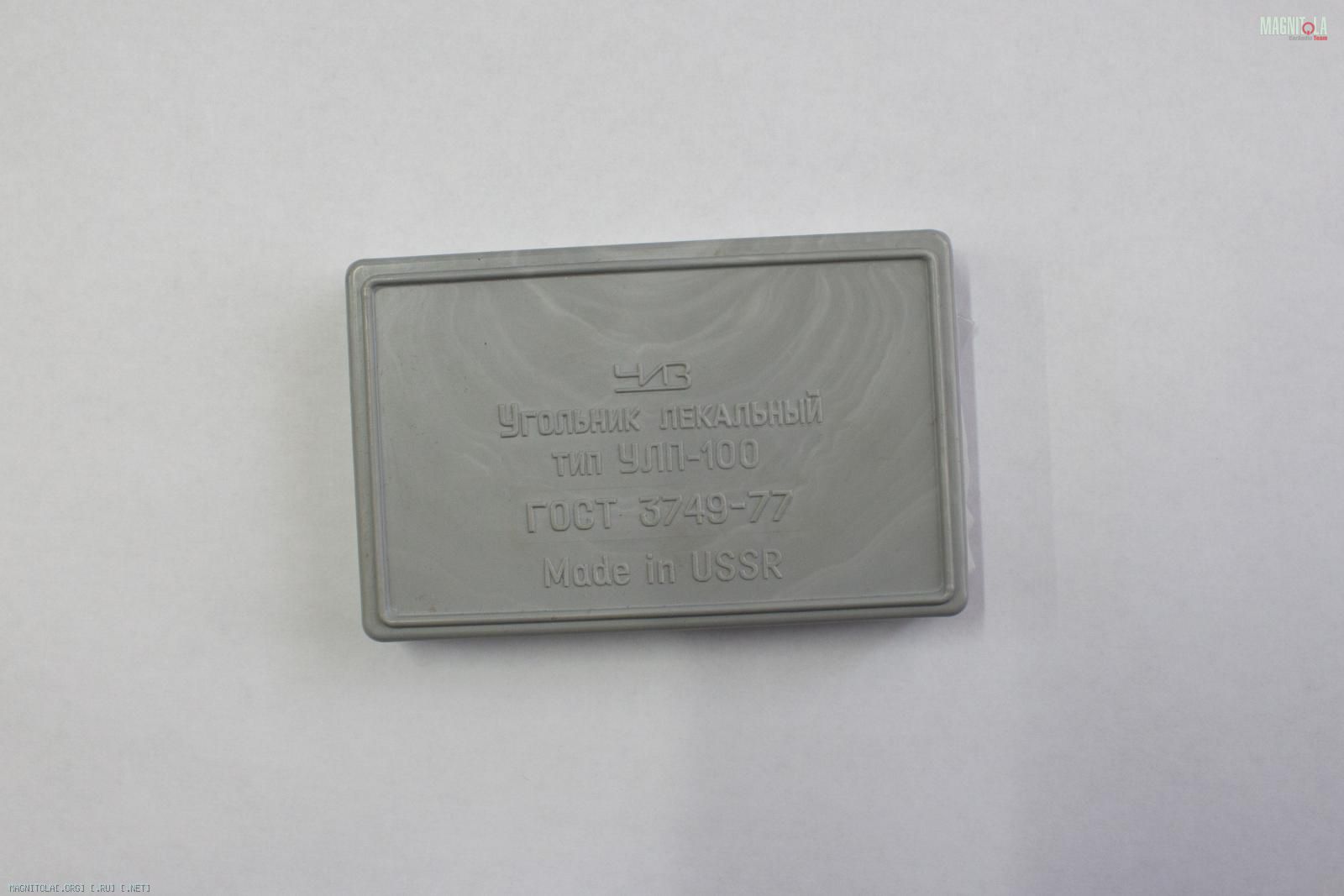

Вот подсказка - гост 3749–77. Забиваем в яндекс и продавцы сразу и полезут. В общем, хз, может я раньше как то не так искал, но вот таким хитрым путём нашёл )))

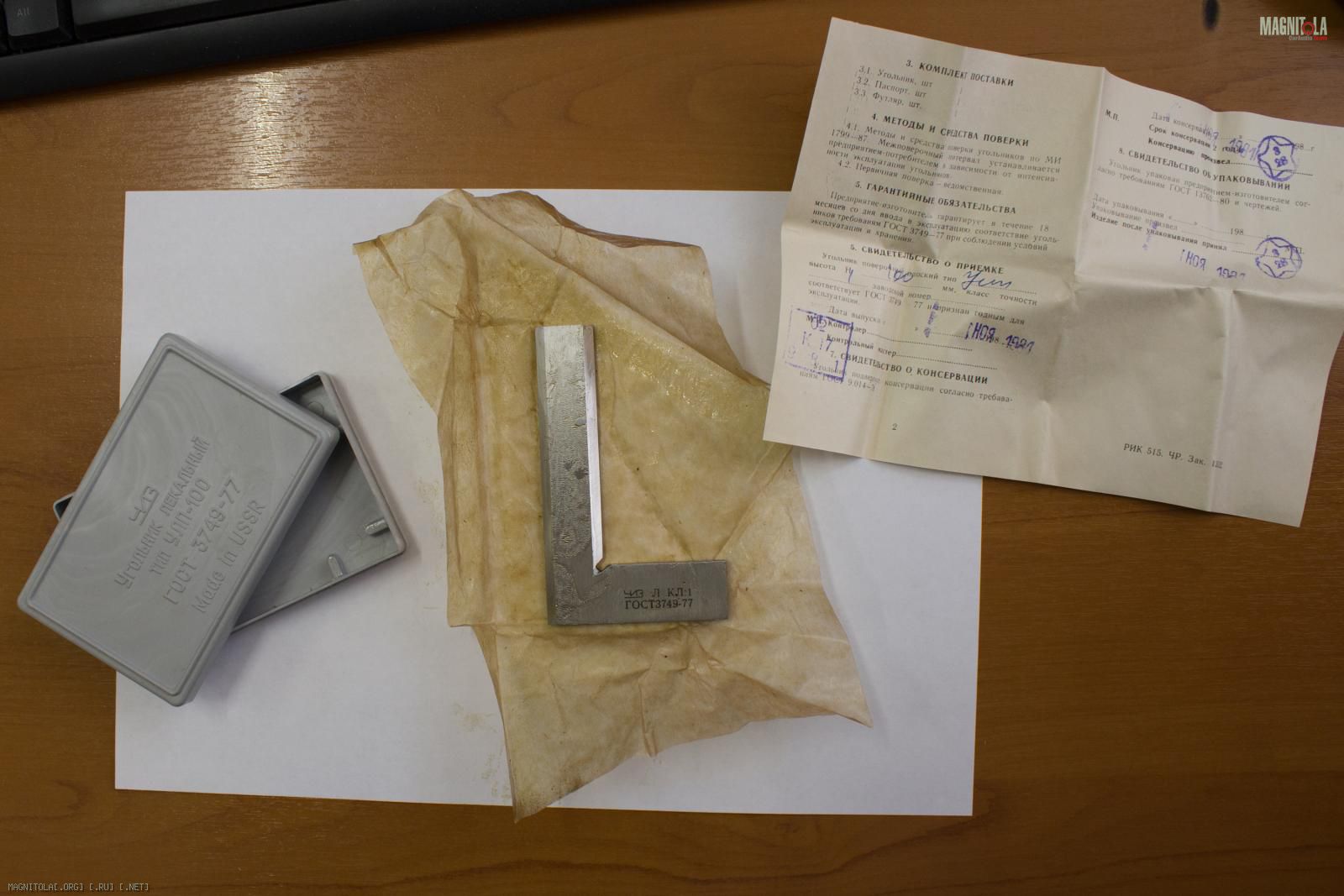

А вот и он
Вложение 1140744
Год выпуска 1981
Эх, Дед уже на дачу свалил. А то бы вз*****ул )))
Вложение 1140746
И вот такие вот ещё встречаются )))

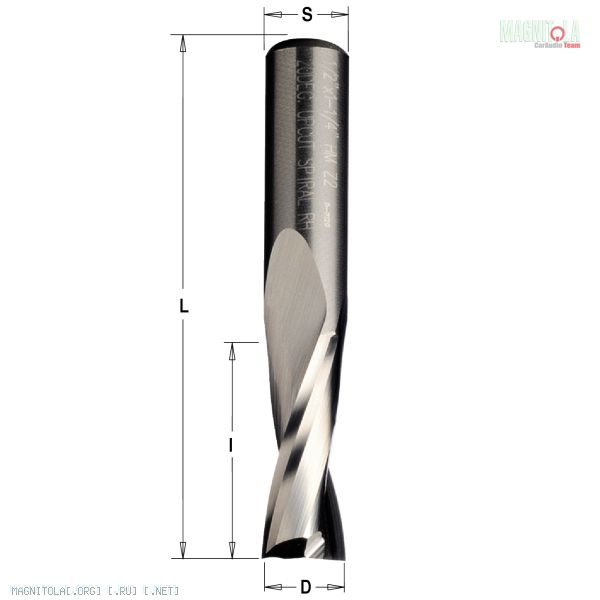

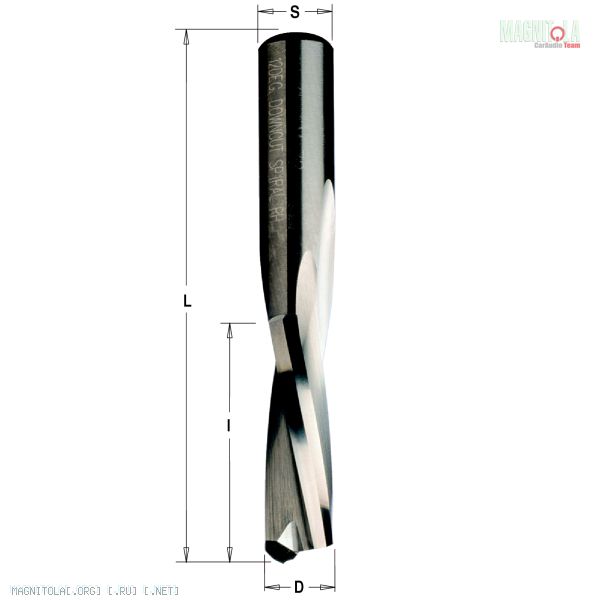

Pit, ты фрезы спиральные какие купил? С верхним резом, с нижним или двунаправленным? На много ли качественней рез, кромка?
Хотя, ты наверное такие резы не делаешь. Боком в доску. Может оно и похоже на рез пазов. Но меня интересует и чистый выход из доски.
Вложение 1141436Вложение 1141440Вложение 1141438
У меня фреза с верхним резом. Она малехо ворсит, поэтому потом шкурочкой прохожу.Цитата:
Сообщение от x-diz
Фанера у меня низкого качества, поэтому рез что от обычной, что от спиральной фрезы одинаковые. От обычной даже чуть получше, т.к. она волокна вверх не задирает.Цитата:
Сообщение от x-diz
Купи специальную пазовую фрезу под эту задачу. Вещь дорогая, но крутая немеряно))Цитата:
Сообщение от x-diz
Например? А то вдруг мы друг друга не поняли.Цитата:
Сообщение от Pit
https://www.youtube.com/watch?v=aoNYhL6f72UЦитата:
Сообщение от x-diz
Большую бери)))
