Просили меня как-то схемку включения накидать...
вот пожалста
Вложение 218108
при необходимости нужно добавить диоды развязки на D+ и концевик ручника.
принцип работы простой, заводим авто - ДХО горят, включаем габариты - гаснут, ставим на ручник, тоже гаснут.
Будут вопросы - отвечу
Тупой вопрос: какие диоды,и чего они дадут?))
Диоды можно KD521 и его аналоги. Для того, что бы + генератора не попал в габариты, а на втором реле - чтобы + замка зажигания - не попал на концевик ручника
Хочу поставить подсветку, типа дневных ходовых огней только не знаю - внутри фары полоску светодиодов или под решетку в отдельном корпусе. Посоветуйте-как лучше.
как душе угодно
Васян, Со схемой понятно (Я, правда, релюху от сигналки брал, "размыкающую", и кнопочку. С ручником прикольно. Сам чёт не подумал. :)). А, собственно ДХО-то, то, что руками, оно и где? :) Оченно мну это интересует применимо к Соренто. Сама функция ДХО - присутствует, но как и всё, что "эрзац" - крайне корявая. Завёл авто и ппц, ближний горит постоянно. Никак не притушишь. (Хорошо хоть пред отдельный на эту фигню есть). Максимум, что можно сделать - включить габариты по кругу. :) Ну эт лан. Давайте придумаем куда можно "вкрячить" (и какие) ДХО? Ессно "нормальные", а не китайские "светящиеся" ленточки.
Вложение 234086 Вложение 234088 Квадратиков фароомывателя у меня нет.
Вложение 234096
magaten, Если "типа" - по фиг. Главное, чтоб с ГАИшниками потом не пинаться и не выглядеть ёлкой новогодней, на потеху обывателям. А если просто ДХО, то, наверное, в соответствии с ГОСТом.
Щас домой приеду, подумаем...а Вы пока выложите фото сорика спереди
Да можно и на ТЫ.:)
---------- Сообщение добавлено 29.05.2012 в 20:13 ----------
Как вариант, расковырять фару и сделать как на Спортидже. Но чёта я "очкую Славик".:) А ну как обратно не заковыряется?
ковырять не надо...есть другая идея
---------- Сообщение добавлено 29.05.2012 в 22:42 ----------
Ковырять фару не нужно...можно сделать по другому....отключить нафих штатное включение фар.
А подключить в пол-накала нити дальнего света, через габариты и селектор АКПП....
Что и сделал первым делом.:)Цитата:
Сообщение от Васян
Не эт не вариант. :( Я хотю, чтоб как в инамарке, аганьки красивые и чтоб сильно днём видно. :) Вроде хотел найти тот проводок штатный, от которого такая ситуация происходит, и присандалить просто к противотуманкам (с кнопочкой). Ессно так, чтоб при надобности и туманки работали в штатном режиме. ПТФ у меня что-то 28W штатно. Минус габариты - уже экономия и вроде как меня видно. :) Но по схеме чёй-та даже услуги такой "DRL" не нашёл. А манульно ещё не добрался. Доберусь когда шумку буду делать. :) Единственное, ХЗ как меня будет днём с такими лампочками видно? Если ночь включаю туманки без ближнего, что есть, что нет, так, отсветы какие-то. Можно, конечно, лампочки помощнее поставить, но тогда весь смысл теряется. HB12 подороже Н7-х будут. При 55W. На 4х5W экономить? :) Вообще-то противотуманками не пользуюсь, можно было бы и в них чего замутить, но это уже в разрез с тех.регламентом. Как вариант посмотреть диодные лампы. На сайтах всяко видел, но надо глядеть " в натуре", как и куда оно светит.Цитата:
Сообщение от Васян

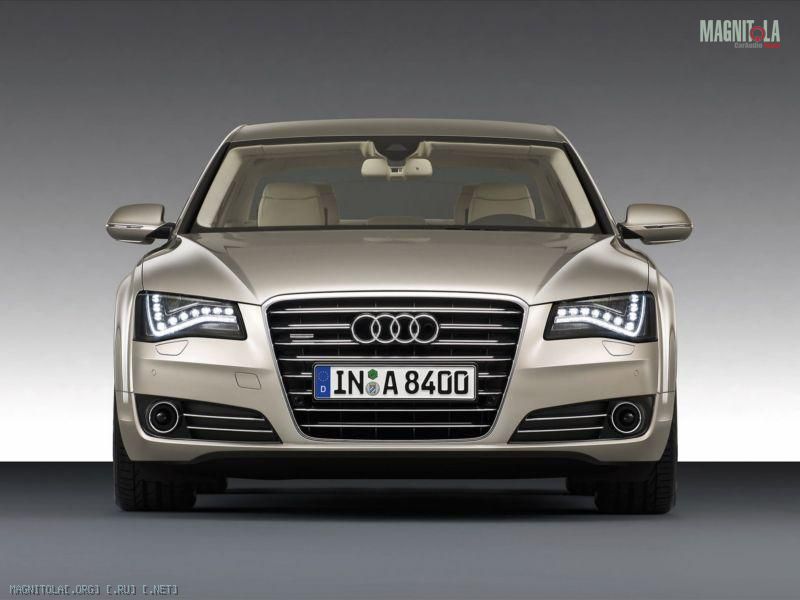

А вообще правда хотел, чтоб как в Ауди, красива.:)
Вложение 234568 (Криволинейность можно и другую)
я бы съездил к дилеру, и за пиво (водку) или небольшие деньги купил у них битую фару и извратился бы над ней....а потом можно и свои разковырять. а со схемой подключения я подскажу, штатный режим можно не использовать
Да со схемой я чё-нить намутю...:) В том-то и дело, что хочу именно штатный режим использовать. У меня есть датчик света, т.е. автоматическое включение ближнего, габаритов, бла-бла-бла... В этом вся и фишка. Поставил выключалку в авто - и забыл. Т.е. днём ДХО, а с наступлением сумерек - ОБАНА! - свет сам повключался. :) (ДХО ессно повыключалось.:)).
Дык....усе будет работать по штату, только из другого места
Привет!Цитата:
Сообщение от jeack

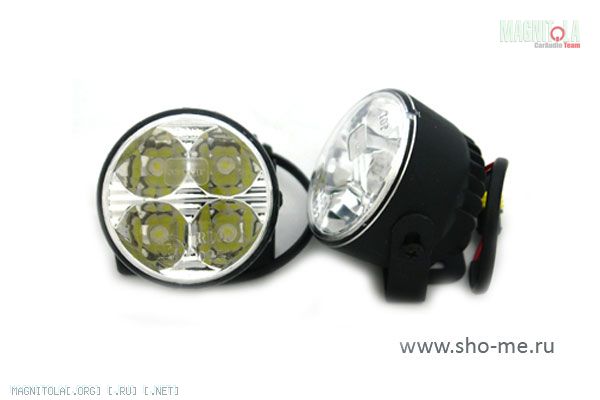

ты вместо противотуманок вот это поставь...
Вложение 234698
Видел.. ЯРКО! и почти штатно будет))) ну а схемку говоришь сам смастыришь )))
Можно и штатные ПТФ использовать как ДХО, у меня на рио2 так и было
---------- Сообщение добавлено 31.05.2012 в 13:22 ----------
При включении габаритов или при поднятии ручника гасли
Миш, как вариант - можно. Только сам же ж ржакаешь...:)Цитата:
Сообщение от MaikG3
---------- Сообщение добавлено 31.05.2012 в 22:21 ----------
Всёж таки наверное так и сделаю. В смысле из ПТФ. Кааак присандалю чё-нить типа такого. http://madled.ru/products/EST-3G-H11-4X1.5WЦитата:
Сообщение от Васян
Соответственно и как штатки тоже работать будут. Надо только внимательно выбрать, чтоб действительно и светились, и светили. :) А сами противотуманки во все параметры для ДХО попадают.
Улыбаюсь))) Абсолютно серьезно... были б у меня круглые противотуманки так бы себе и сделал.Цитата:
Сообщение от jeack
p/s/ в ЮП видал такие круглые ДХО но всего на паре мощных диодов, они "лежат " горизонтально и их почти не видно, а свет только отраженный от рефлектора - светит реально БОМБА! Вся фара ровным белым светом... в отличии от ШО-МИ которые "4источника в одном корпусе"... правда и цена вдвое (((Юр! Забудь про эти "лампочки" - полный отстой! Максимум на габарит тянут, хоть и яркий...Как инфа для размышления - ПТФ проектируют под точечный излучатель - галоген, а тут "кукуруза" из диодов, и ни одного в фокусе!Цитата:
Всёж таки наверное так и сделаю. В смысле из ПТФ. Кааак присандалю чё-нить типа такого. http://madled.ru/products/EST-3G-H11-4X1.5W
Соответственно и как штатки тоже работать будут. Надо только внимательно выбрать, чтоб действительно и светились, и светили. :) А сами противотуманки во все параметры для ДХО попадают.
Для себя сделал вывод - диоды имеет смысл использовать только с отражателями спроектированными под них, да и все серьезные производители используют в 90% отраженный свет диодов, что в ДРЛ что в стопсигналах. (топовые Q7 и последний мондео глянь - космос)
Ну Мондевы-то я постоянно вижу, у нас их три штуки. :) Вот смотрю на них (ДХО) и думаю - каким бы боком себе притулить? :) Но мне не подойдут, "загиб" не тот.:( А что, диодки совсем-совсем плохо? У меня маленькая такого типа (кукуруза:)) стоит в подсветке номера (для симметрии с камерой заднего вида) - да ничего так освещает.:) Но это маааленькая. А тут аж Н27... Чёт смутил ты мну прям.:)
А вот те, что в ЮП (кста - где в ЮП?), они только светятся или ещё и светят? Хотя... да в принципе по-фиг. Другое дело, чтоб хоть ка-то по размеру подходили, плюс как-то на место приколхозить... А колхозить (именно "колхозить", типа на термоклей, а то и саморезы :)), как-то уже даже не солидно в моём возрасте...:)
ПС. Меня всё время пугали доработки специалистов тех.центра журнала "За рулём"...:) Вроде и вещи полезные, и задумки правильные, и технически грамотно... Но вот исполнение.... Бррр.:) Как прям в том анекдоте, про японцев и детей.:)
А я бы вот так сделал
Вложение 235042
ИМХО много "кружочков" на морде получается )))Цитата:
Сообщение от EVGEN1984
сегодня видел диоды в ПТФ, ярко светят....как ДХО можно использовать
Ну почему? Сверху два кружочка, снизу два... Даже под 70мм место есть,хоть и в обрез. НО! (Уже стописотый раз наверное?:)) Вот та фигня, в которою, от правильного направления практически на 45 градусов развёрнута. Т.е. Тупо в дырку не получиться. (Если внимательно присмотреться к фотке, то там пипец какой колодец криволинейный. И это у штатки.). Не, я могу и из бампера донора сделать, бо есть "специально обученные люди", даже не вопрос... Сам хатю, чтоб... Ну хотя бы не тошнотно, логично и функционально. Выше вроде уже озвучил. :)Цитата:
Сообщение от MaikG3
видел сегодня опель вектра, но не новых выпусков, а где-то 2000-2002г, у него в фарах стояли (причем красиво) ДХО как на ауди, может быть даже с ауди и есть.....смотрелось эффектно, сфоткать не смог, на трассе видел
А вопрос с карательными органами насчет изменения конструкции ТС как ?
Да, честно сказать, вообще никак. Если "навешивать" - доп.оборудование, так же, как ПТФ. Есть "регламент", просто соблюдать. Если лепить в фары, например - это уже вопрос. Если сделать красиво - да ХЗ, такие были, всё штатно, думаю по-фиг, если абы как, типа китайских ленточек - может и засада.Цитата:
Сообщение от хоттабыч
у меня тут кора была:
останавливают на посту.
- У Вас не горит ближний свет
- У меня ДХО
- Где?
- вот они в ПТФ
- это габариты, ДХО ДОЛЖНЫ БЫТЬ СВЕТОДИОДНЫЕ!!!!!!!
(меня убило на пару минут), ну и потом последовал здравый вопрос
- А в каком регламентирующем документе это отражено?
- ???????????????
ушел с документами на пост, через 2 минуты вышел, извинился и отпустил)))))
