Подсветка кнопок блокировки дверей на Ford Explorer U2.

Итак, подсветка кнопок на Ford Explorer '95.

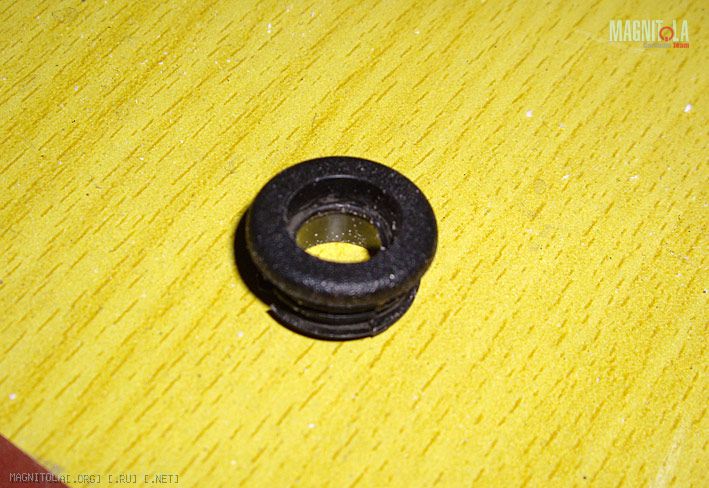

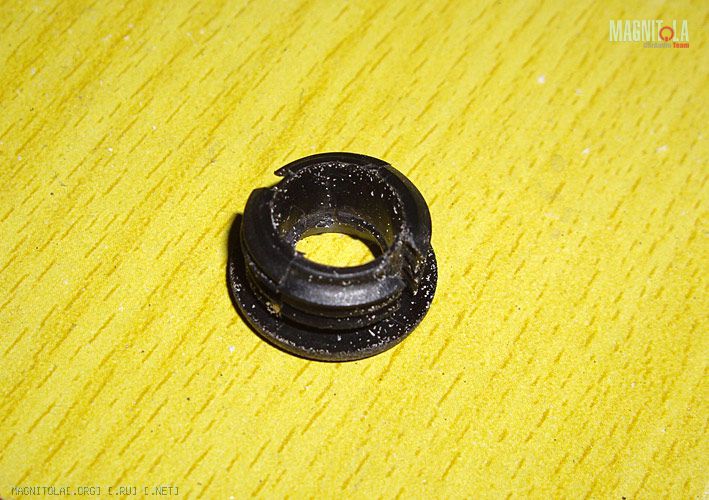

В отличии от моих рамок вокруг кнопок, на Форде они круглые, вставные.
Вложение 27721 Вложение 27722

Для того, что бы они подсвечивались, пришлось изготовить вставки (рамочки) заново.

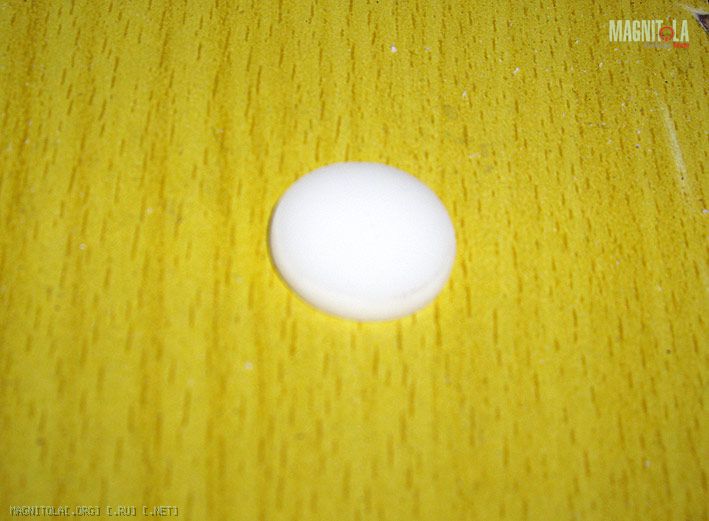

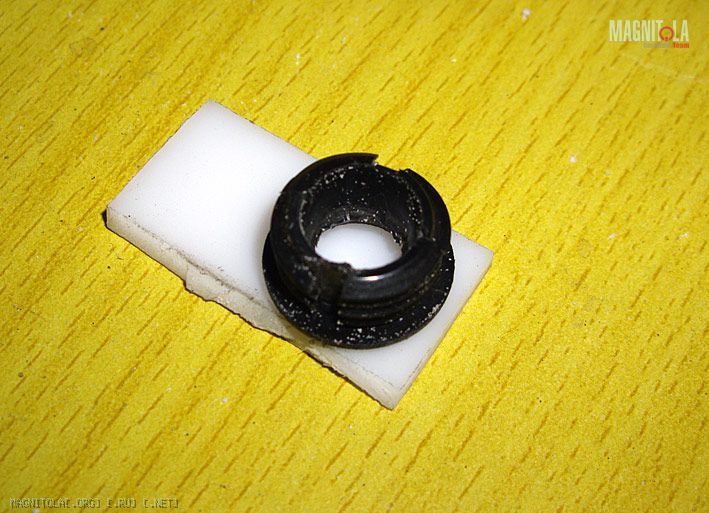

Верх был вырезан из 3мм молочного плексиглаза.
Вложение 27723 Вложение 27724

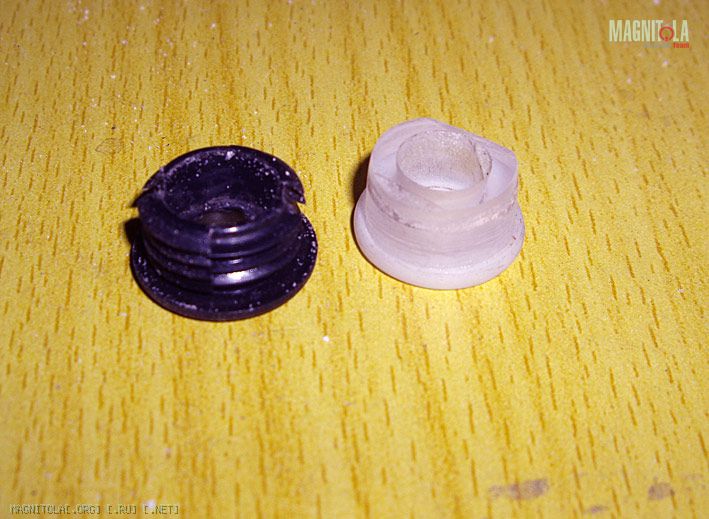

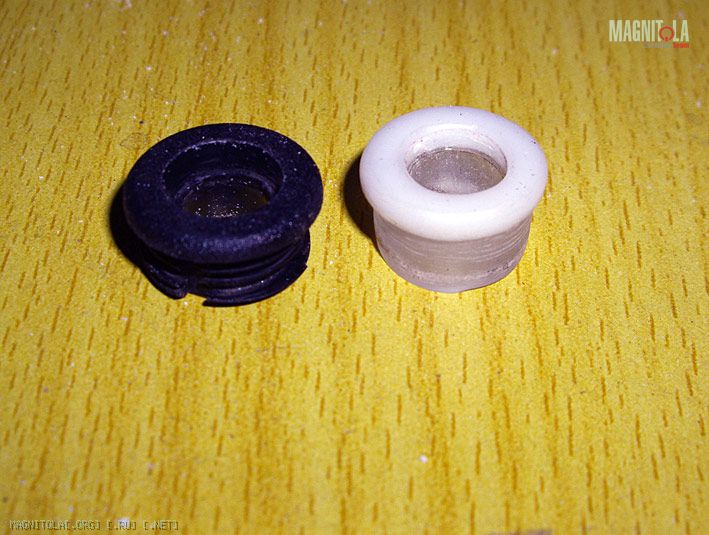

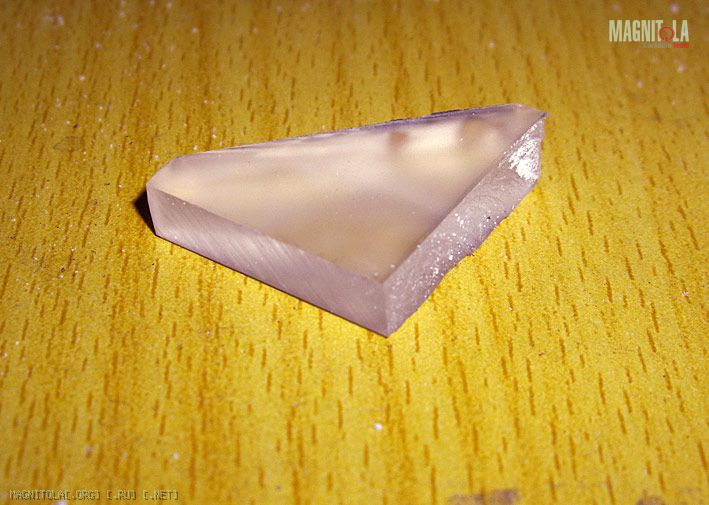

Нижняя часть (та, которая внутрь обшивки вставляется) была изготовлена из прозрачного плекса толщиной 1 см.
Вложение 27725 Вложение 27726 Вложение 27727

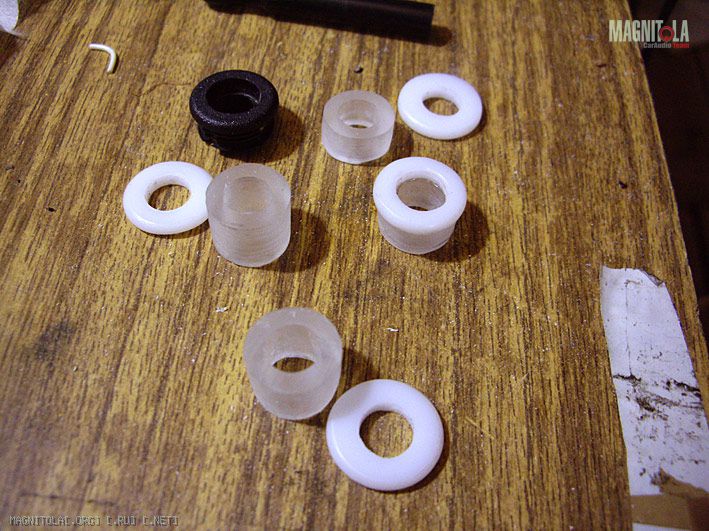

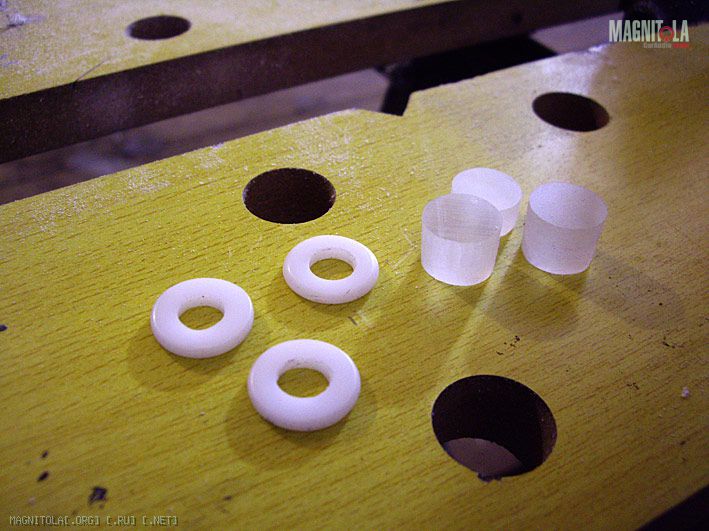

После подгонки и отработки технологии, по такому же принципу были изготовлены остальные три вставки.
Вложение 27728 Вложение 27729

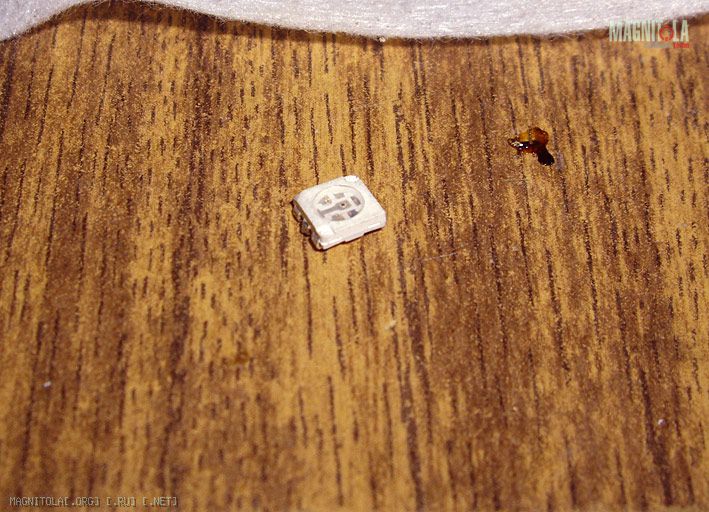

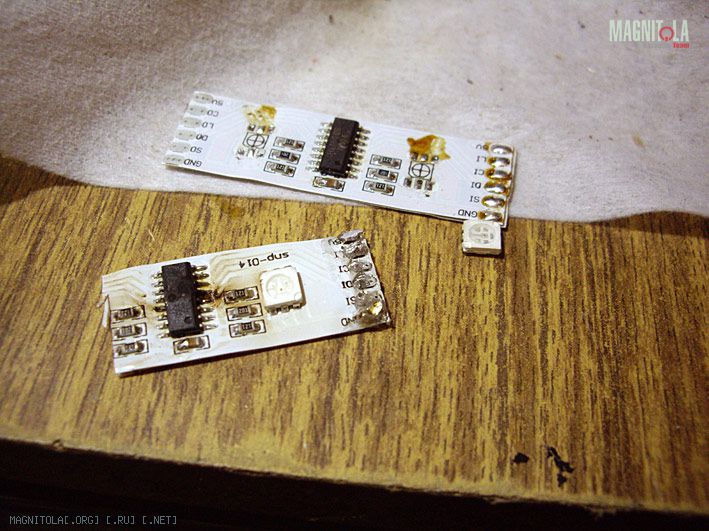

Поскольку Дмитрий захотел зелёно/красную подсветку (у него основная подсветка приборов зелёная), были взяты SMD RGB светодиоды из кусоков сгоревшей RGB ленты.
Какой-то деятель включил их неправильно и повыгорали на плате контроллеры. Но диоды были целы. Посему были изъяты из ленты.
Вложение 27730 Вложение 27731

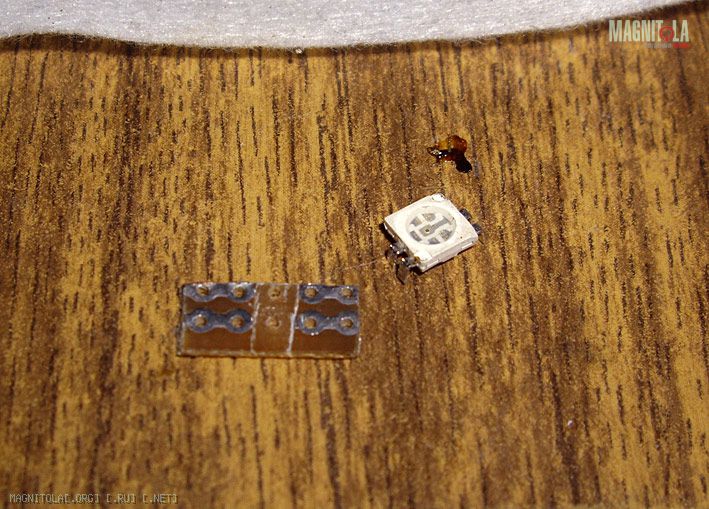

Чтобы надёжно закрепить диод, было решено монтировать его на монтажную плату.
Вложение 27732

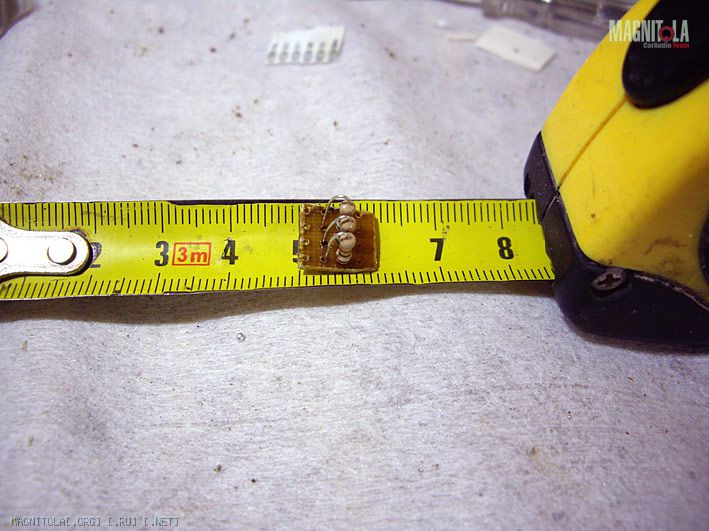

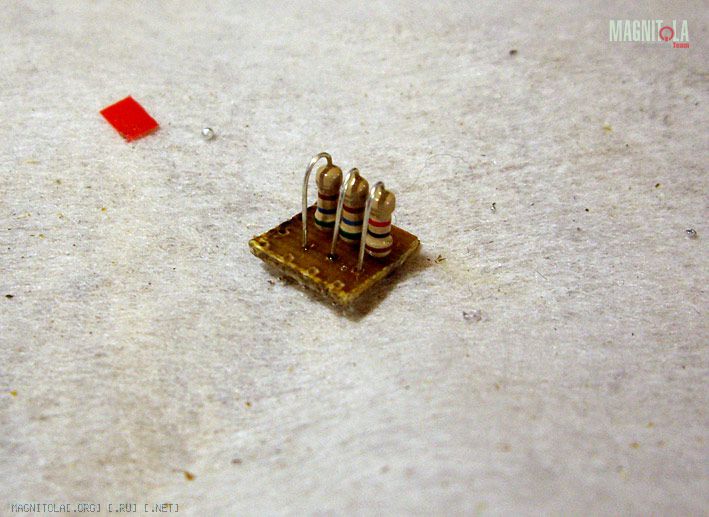

На отдельный кусочек монтажной платы смонтировал резисторы.
Вложение 27733 Вложение 27734

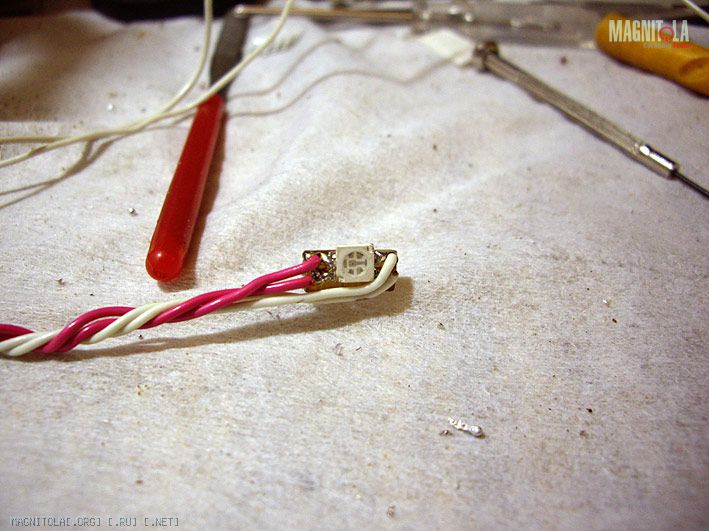

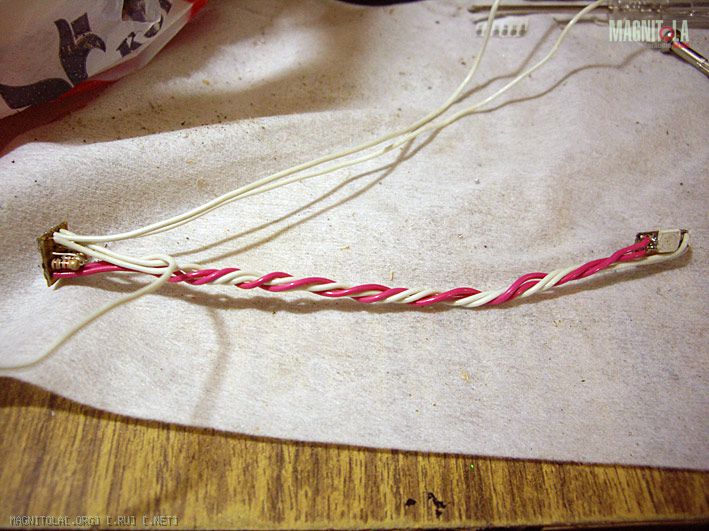

Спаял и собрал все компоненты.
Вложение 27735 Вложение 27736

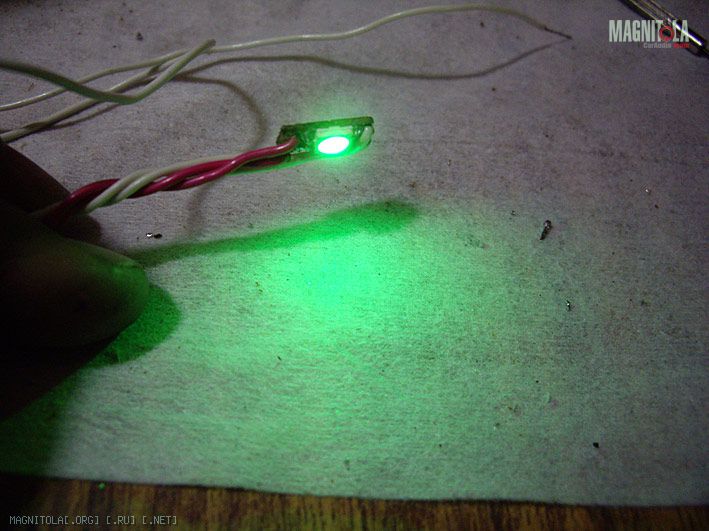

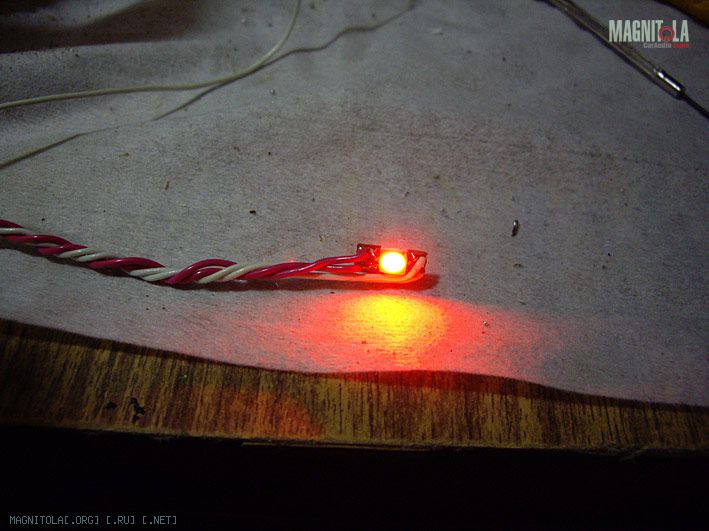

Пробное включение.
Вложение 27737 Вложение 27738

Уже вечером, мы обговаривали с Дмитрием возможность полного SMD монтажа. Решили поэкспериментировать попробовать.
Как раз следующим утром Димон заехал на Митьку и купил SMD резисторы и кусок гетинакса одностороннего.

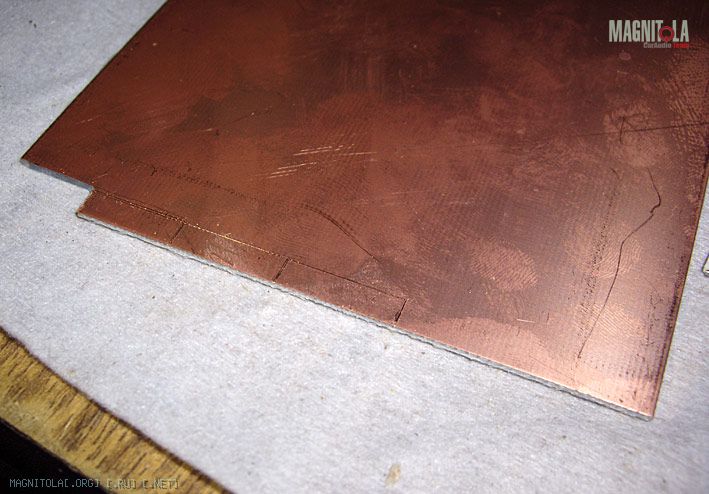

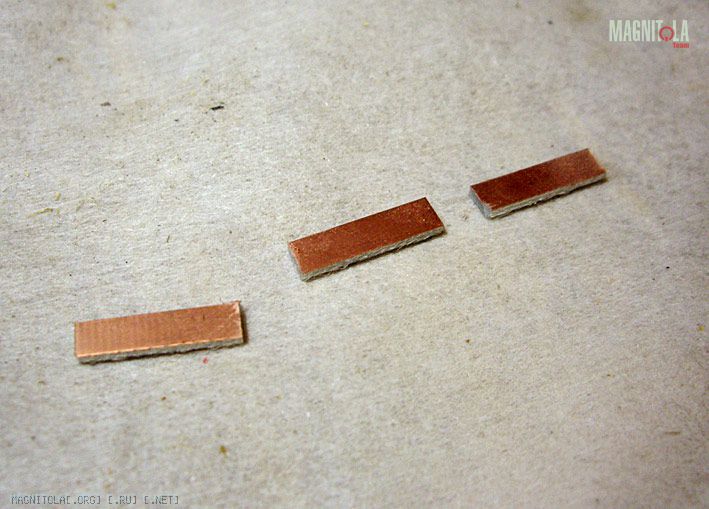

Примерно выверив размеры напили кусочков из гетинакса.
Вложение 27739 Вложение 27740

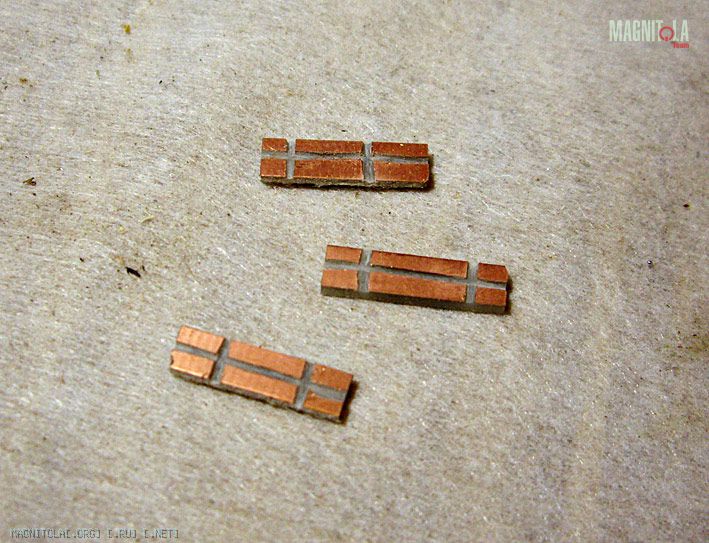

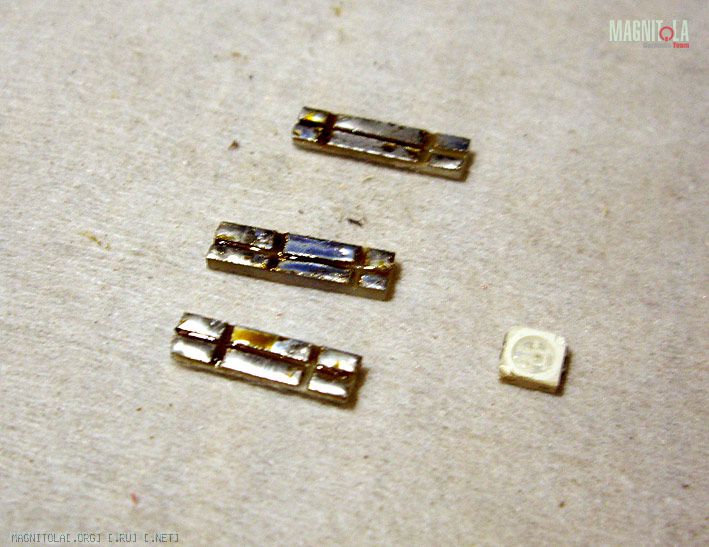

Затем были прорезаны дорожки и плата облужена.
Вложение 27741 Вложение 27742

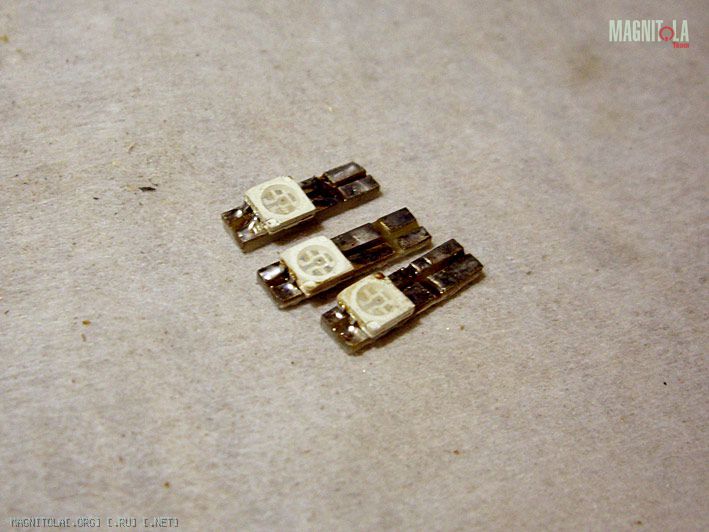

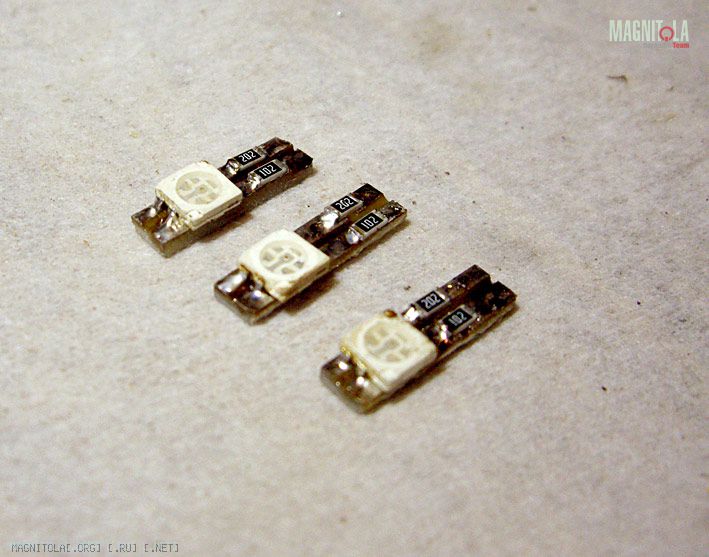

Припаял компоненты.
Вложение 27743 Вложение 27744

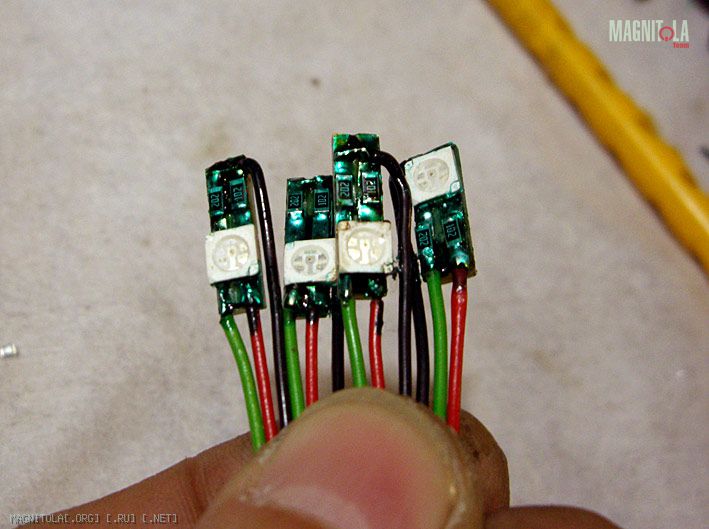

Сверху все платы были покрыты лаком.
Вложение 27745

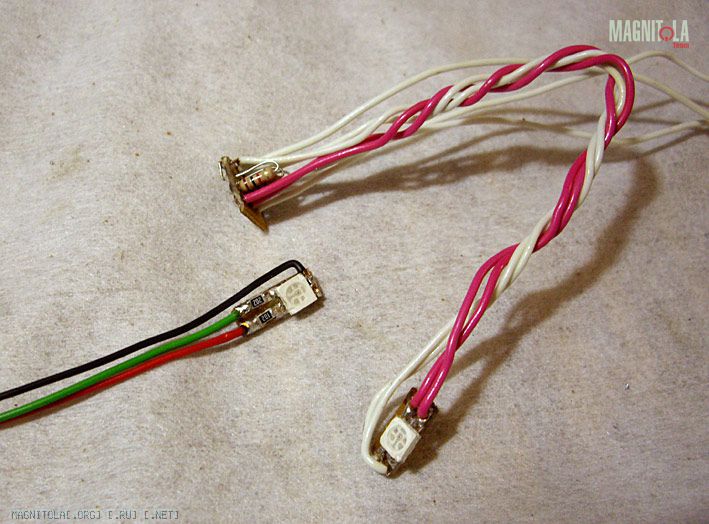

Вот уже готовые изделия.
Сравните габариты первой версии и второй.
Но я уже задумался ещё уменьшить монтажную плату.:)
Вложение 27746

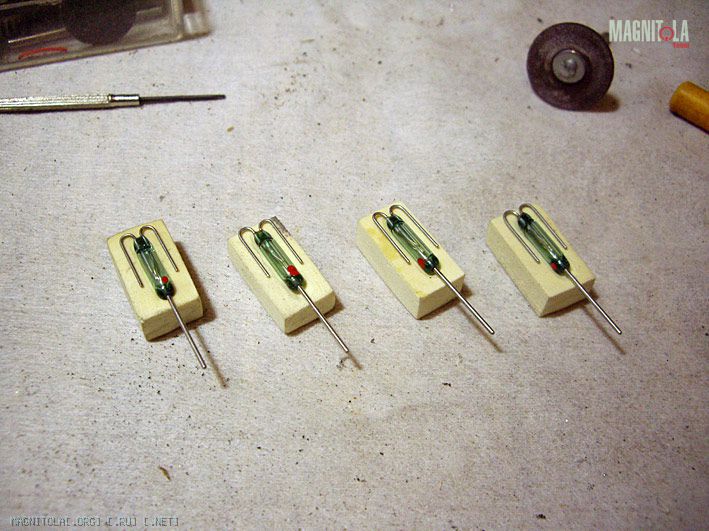

Ну, а потом подготовка монтажных площадок для геконов и их монтаж по известной уже схеме.
Вложение 27747

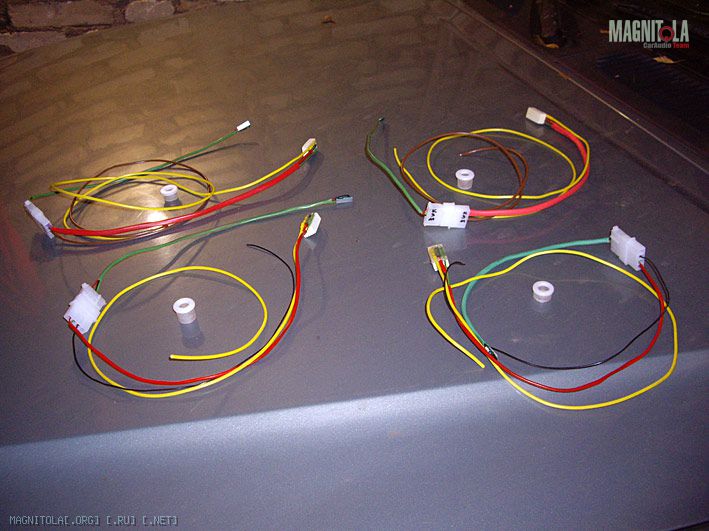

А вот это уже готовый КИТ (набор) для Ford Explorer U2.
Вложение 27748

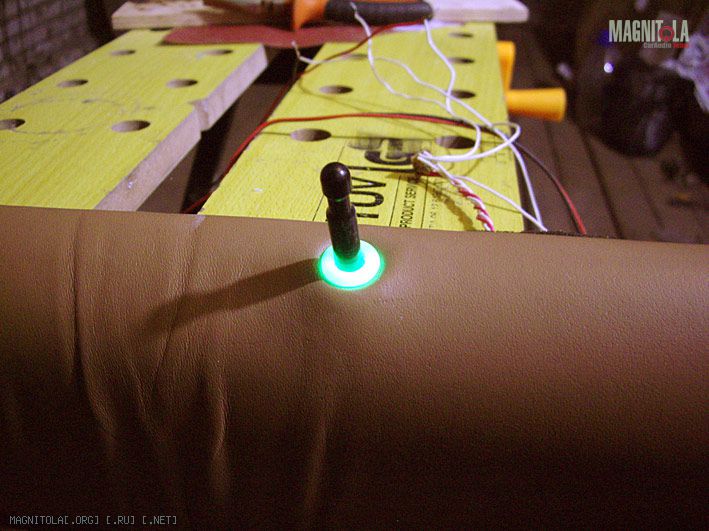

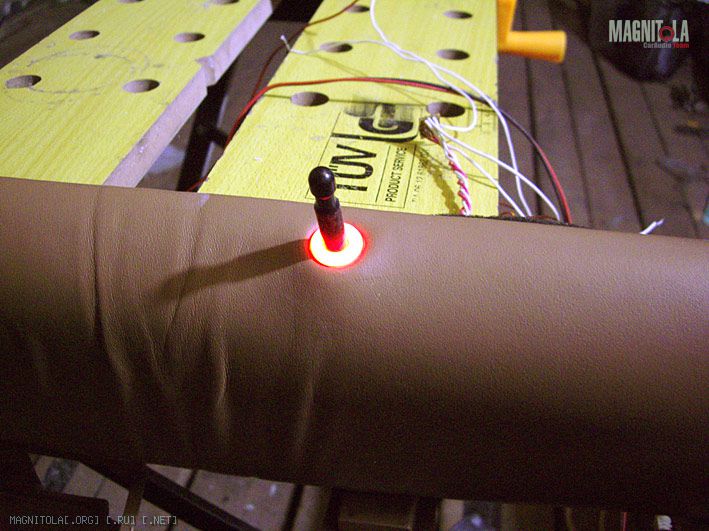

Вот так это выглядит на обшивке.
Вложение 27749 Вложение 27750

К сожалению нет фоток монтажа на авто и работающего комплекта. Мы снимали видео.
Пока разбираюсь как его монтировать. Как сделаю - выложу на ютуб для обозрения.:)))
