Саб 15v2 на моторе от HDC 3 своими руками
Мечтал собрать сам саб, вот и собрал))
Собственно мотор от AQ HDC 3"
Решено было делать оптимальный для меня размер 15"
Катушка Zv2 1+1 из плоского алюминия.
Корзина, шайбы, диф и подводящие заказывал, через басклуб с комплектующими.
Мотор был куплен с положенного AQ
X-max долго вымерял и все просчитывал... Для этой цели, для подгонки корзины к уже вымеренным расчетам катушки и шайб. Были выпеленны вкладыши под корзину из водопроводных пластиковых труб, достаточно толстостенных. и внутри залитых эпоксидкой с отверстием под болт.
Катушка с 3 шайбами.
Вложение 602004Вложение 602006Вложение 602008Вложение 602010Вложение 602012Вложение 602014Вложение 602016
Клей цилакрилатный и активатор использовал фирмы PermabondВложение 602018
Вложений: 20
Re: Саб 15v2 на моторе от HDC 3 своими руками

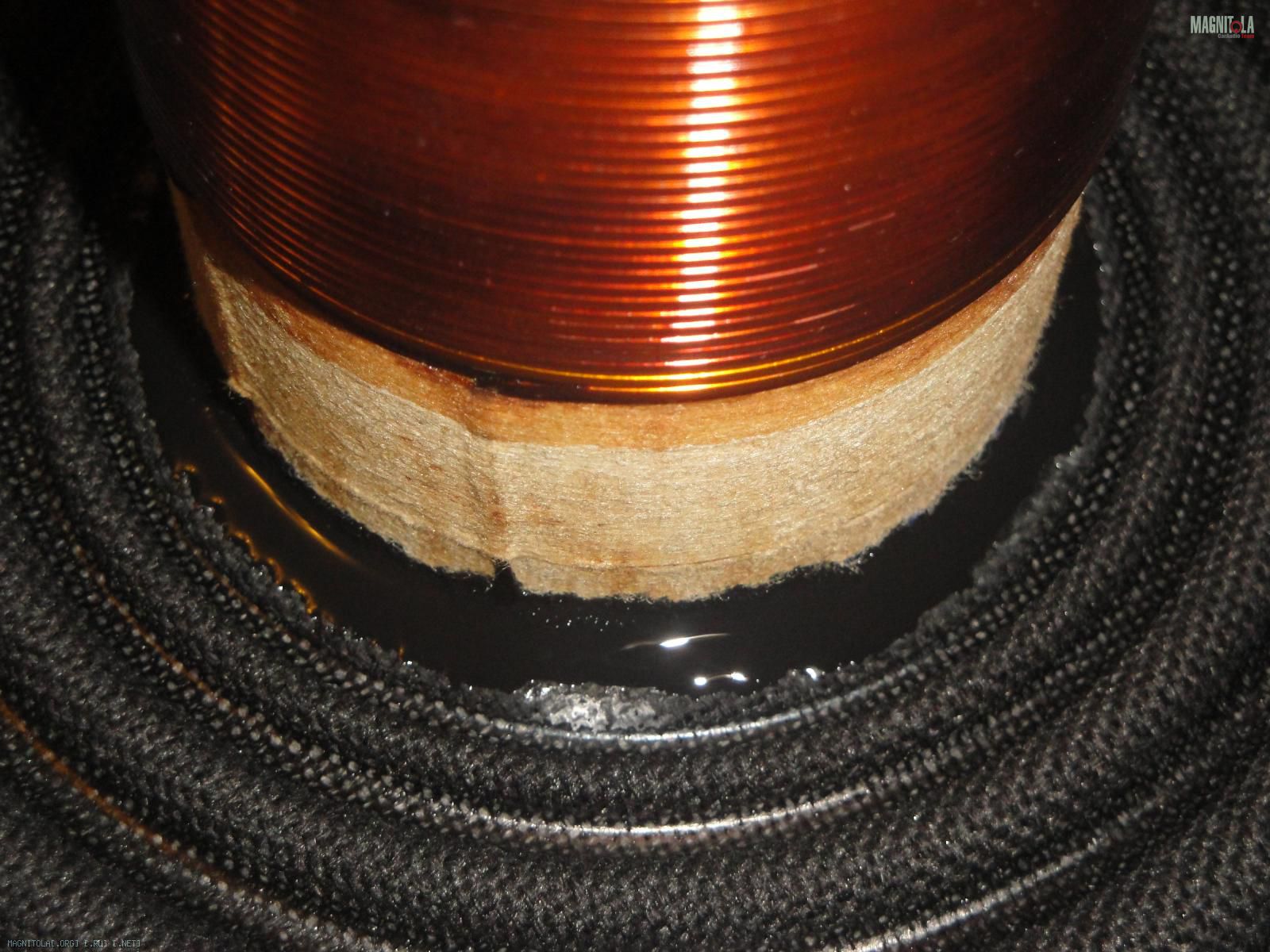

Увлекся, что не запечатлел процесс приклейки катушки с шайбами к корзине))
Для центровки дифа с катушкой использовал несколько снимков от флюорографии
Когда вынул центровку, сам удивился, как от центровал все отлично, зазор в этом моторе мизирный (с сандалем не сравнить...) После полной просушки, хочу погонять на синусах от скара новоиспеченный саб. И еще разок пройдусь цилакрилатом по уязвимых местах.
Вложение 602022Вложение 602024Вложение 602026Вложение 602036Вложение 602048Вложение 602050Вложение 602052Вложение 602054Вложение 602056Вложение 602058Вложение 602060Вложение 602062Вложение 602064Вложение 602066Вложение 602068Вложение 602070Вложение 602072Вложение 602074Вложение 602076Вложение 602078
Вложений: 4
Re: Саб 15v2 на моторе от HDC 3 своими руками
пытался навалить дома в коробе, увы сначала домашние завозмущались...
Под конец сосед прибежал, нарушил кодекс Spl-щика
Питание 2 агм XS XP3000 от Skar 4500 в 2 Ома.
Гейн делал максимум на 10-11 часов.
Квартира ходит ходуном
Нужно это дело проверять на максимуме в авто...
Я пока этого сделать не могу
Вложение 602080Вложение 602082Вложение 602084Вложение 602086
Пробные ролики запуска.
http://youtu.be/tq2zE8Hc6W8 http://youtu.be/mmtnxUCt-Bo
Re: Саб 15v2 на моторе от HDC 3 своими руками
Красиво сделано,но дома не дуди!!!
Цель процедуры какова была?Больше дБ надуть?
Re: Саб 15v2 на моторе от HDC 3 своими руками
Цитата:
Сообщение от
Флекс 71** Красиво сделано,но дома не дуди!!!
Цель процедуры какова была?Больше дБ надуть?
В первую очередь просто хотелось собрать собственный саб. Ну и интересно какие цифры он покажет))
Поставить в будущем в короб с низкой настройкой и потестить его.
Re: Саб 15v2 на моторе от HDC 3 своими руками
Просто у нас есть спецраздел http://magnitola.org/gromkii-zvuk-i-spl/
Там тема может оказаться более востребованной.
Re: Саб 15v2 на моторе от HDC 3 своими руками
Цитата:
Сообщение от
Флекс 71**
Сори... если можно, то можно перенести в тот раздел!
Еще не разобрался в темах...
Re: Саб 15v2 на моторе от HDC 3 своими руками
Тема в нужном разделе,можно дальше обоснования сборки самоделки разъяснить?(кроме похвального желания сделать что то своими руками).
Re: Саб 15v2 на моторе от HDC 3 своими руками
Клей пермабонд показал себя отлично!
Подводящие конечно хороши, но как показала сборка великоваты, в плане очень толсты и сложно паять тем более к катушке
Лучше 2-4 тонких подводящих спаралелить и крепить к шайбе проще.
Ну и долго мерял и высчитывал X-max
Кое чем помог этот ролик
http://youtu.be/HskVIOJdGWw
Re: Саб 15v2 на моторе от HDC 3 своими руками
Цитата:
Сообщение от
Флекс 71**
+1, но тут в этой теме несколько иное, где Selmer, демонстрирует именно суть раздела, т.е. думает и делает,
т.ч. этот раздел это правильное место.
---------- Сообщение добавлено 05.07.2014 в 21:01 ----------
Цитата:
Сообщение от
Selmer Сори... если можно, то можно перенести в тот раздел!
Еще не разобрался в темах...
всё нормально, тема в правильном разделе, переносить не следует.
