2DIN Kenwood DDX7055BT и DDX5055BT: HDMI/FLAC/DSP
В продолжение своих комментариев в
http://magnitola.org/kenwood/253510-...ddx7055bt.html
и
http://magnitola.org/jvc/259168-jvc-...hdmi-i-tp.html,
публикую свой собственный сравнительный тест и фотографии разбора.
http://www.youtube.com/watch?v=uys3jywmQ3s
Видимая схожесть аппаратов была понятна уже с упаковке,

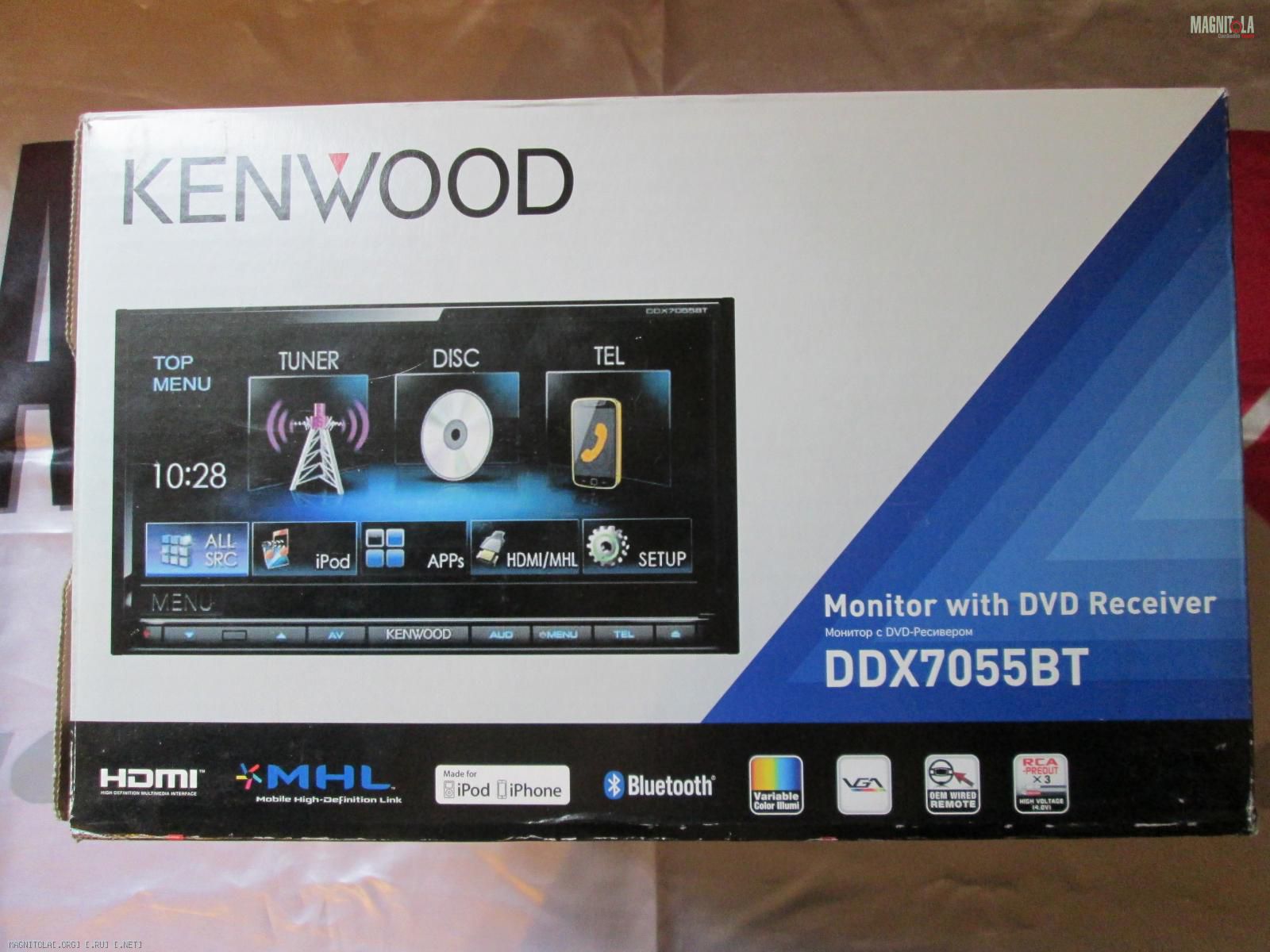

Вложение 683276Вложение 683278
, но практически полностью совпавшая внутренняя начинка, причем высшего качества в обоих аппаратах,
укрепили веру в надежность KENWOOD как бренда, что подтвердилось выложенными на Форуме фотографиями.
На компонентах не дешевят, а в каждом устройстве реализован заложенный разработчиками функционал.
К "разочарованию" почитателей Burr-Brown и TI, в КENWOOD используется

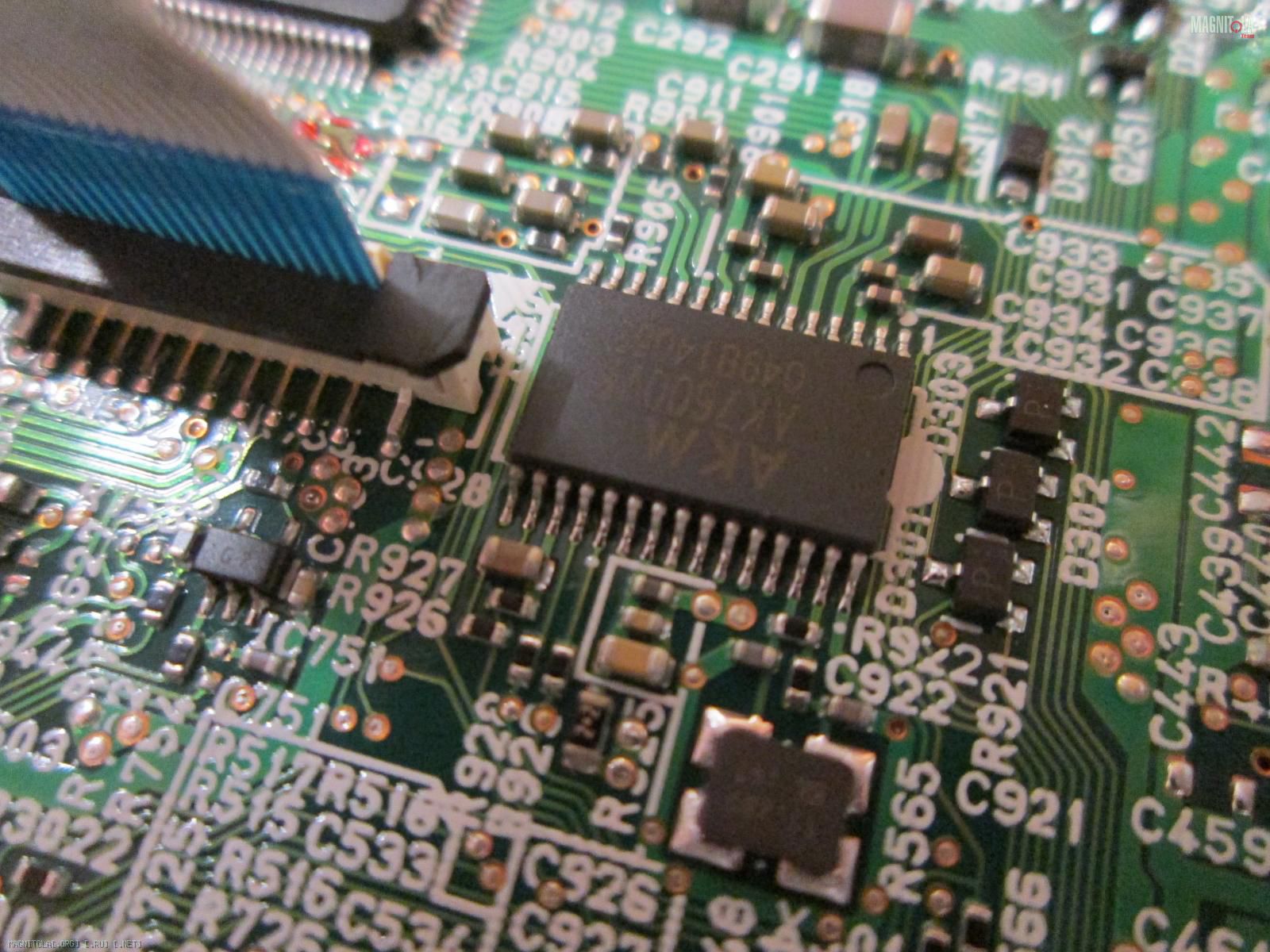

AsahiKASEI AK7600 (2ch ADC / 6ch DAC 24bit Channel Audio CODEC with Digital EQ)
Вложение 683288
Несомненно, бывают микросхемы лучше, но и эта через внешние системы 2.1 звучит вполне приятно. Верх-середина-низ присутствуют и на своих местах.

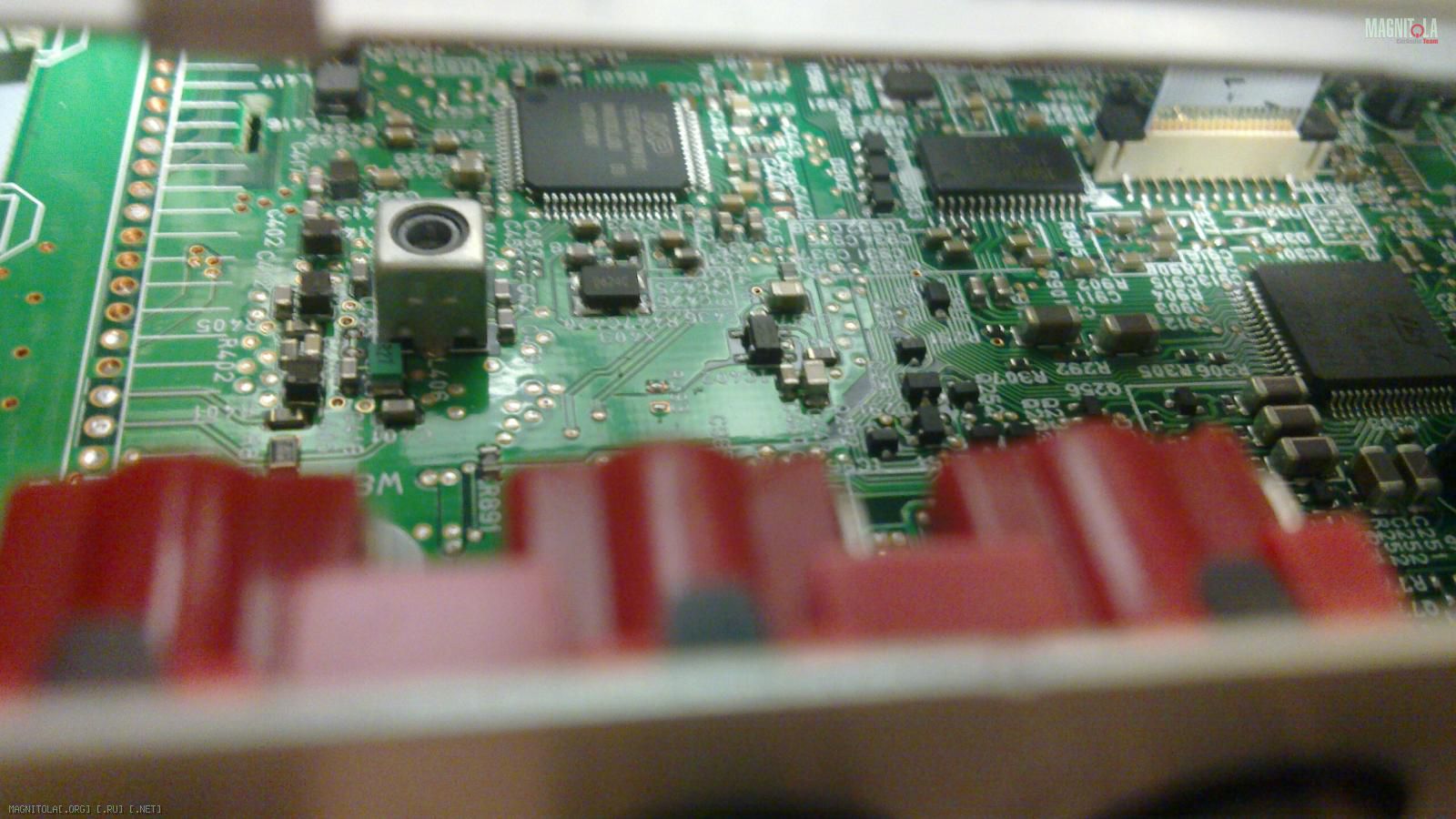

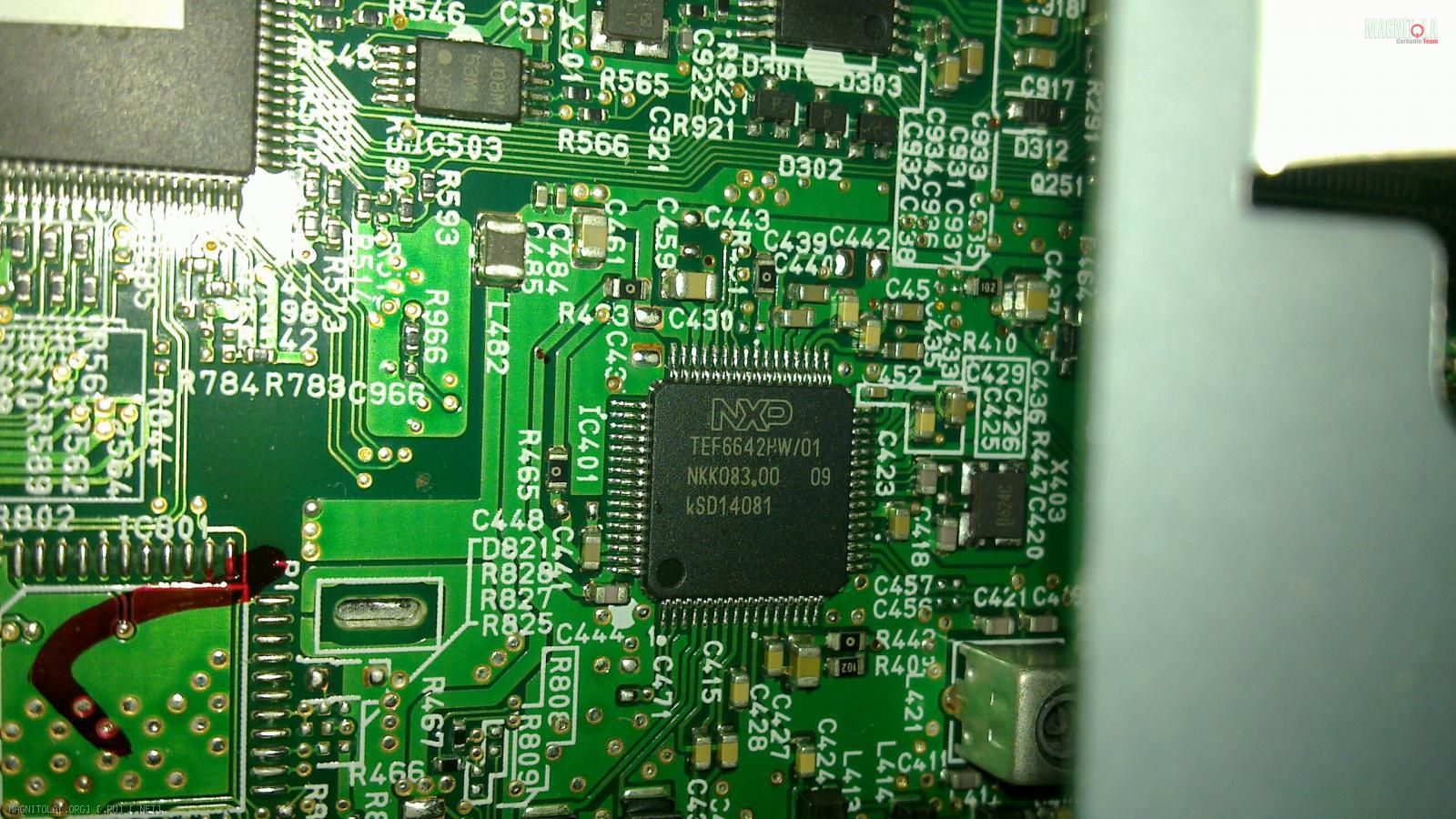

В ближайшем окружении на плате замечен AM/FM тюнер NXP TEF6642 (High-end, DSP-based AM/FM single tuner with support for digital radio)

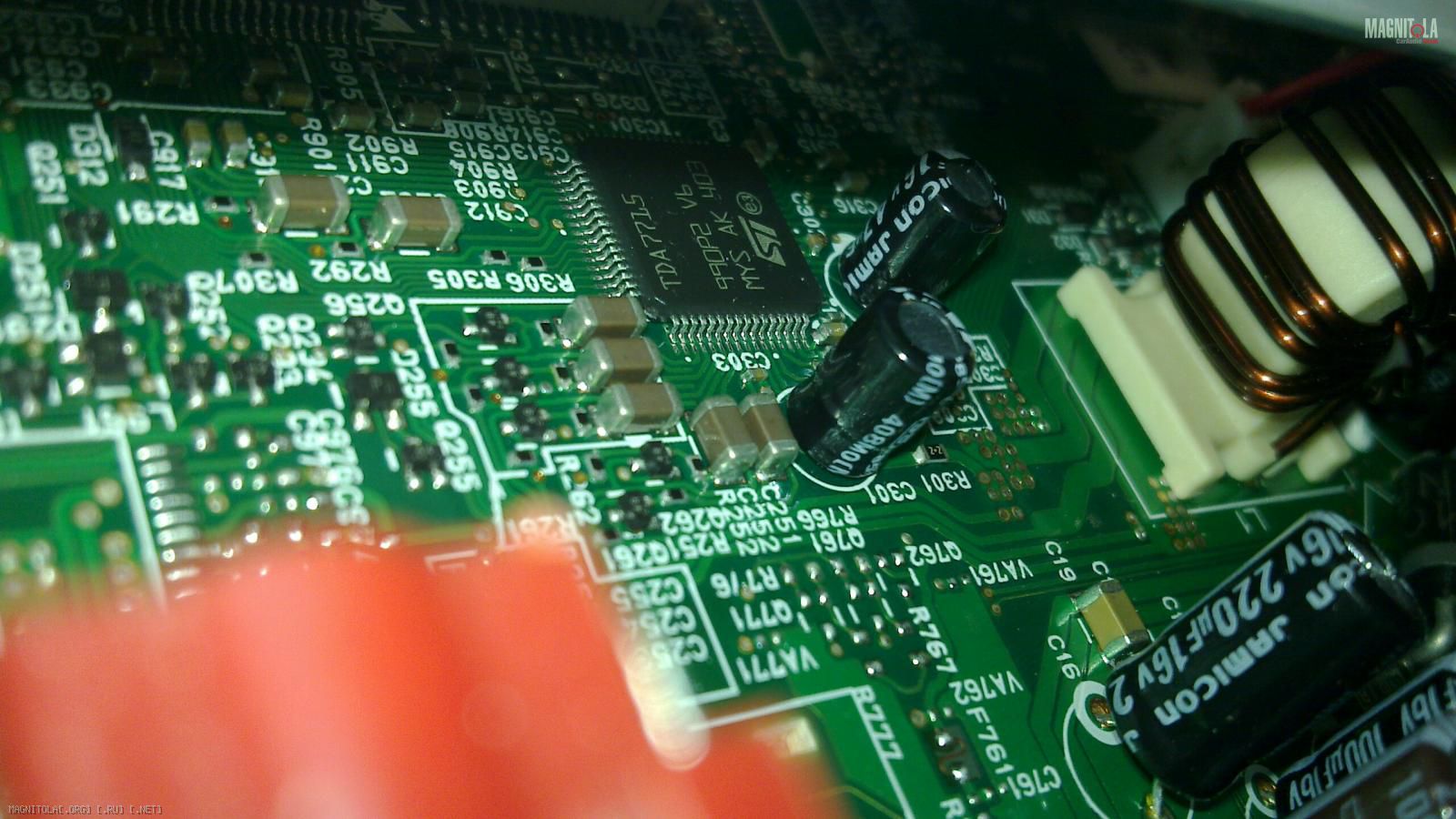

и спрециализированный car audio сигнальный процессор TDA7715 от STMicroelectronics
Вложение 683292Вложение 683294
Вложение 683296
На этом часть классической для магнитолы схемы заканчивается.

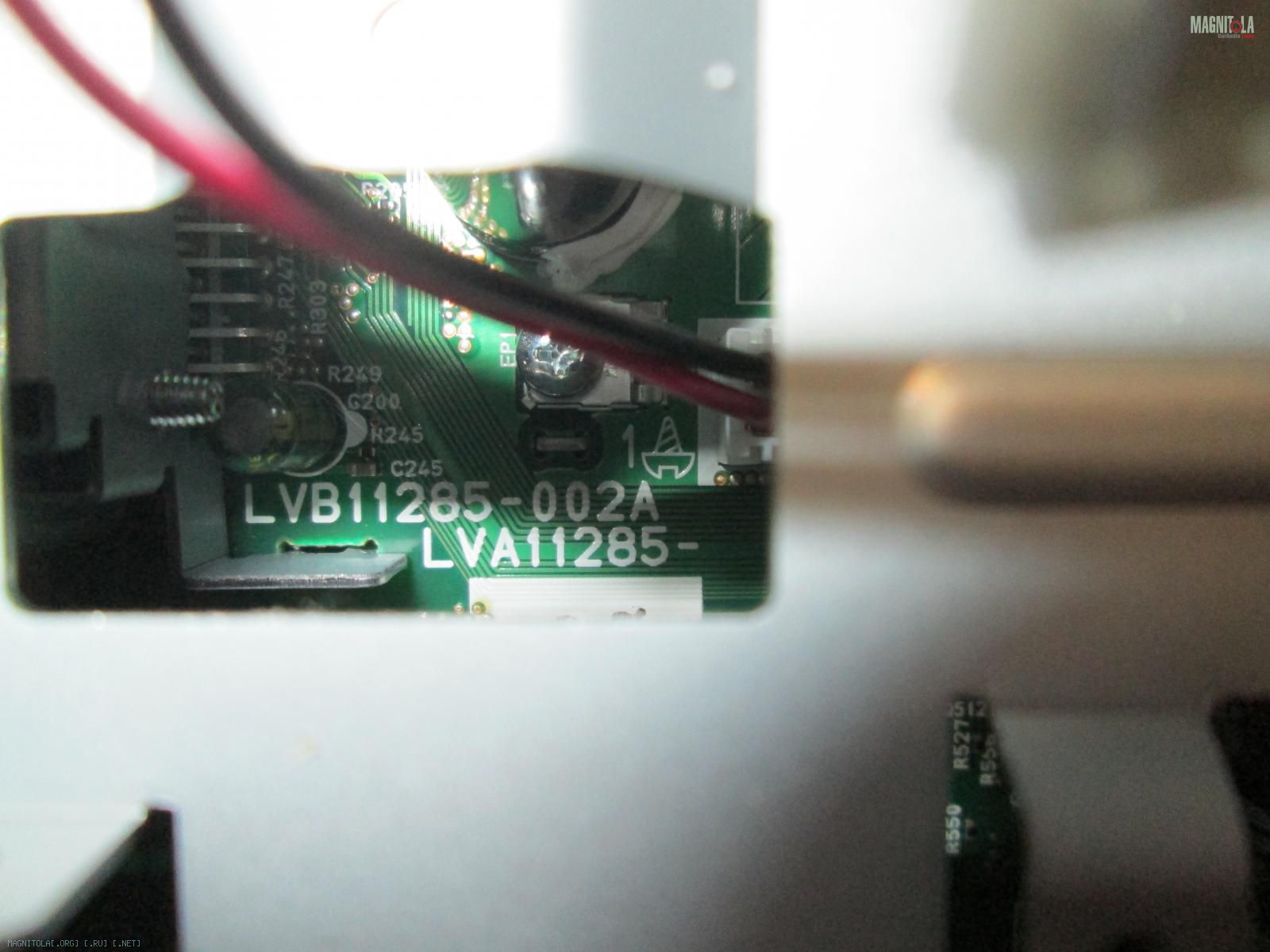

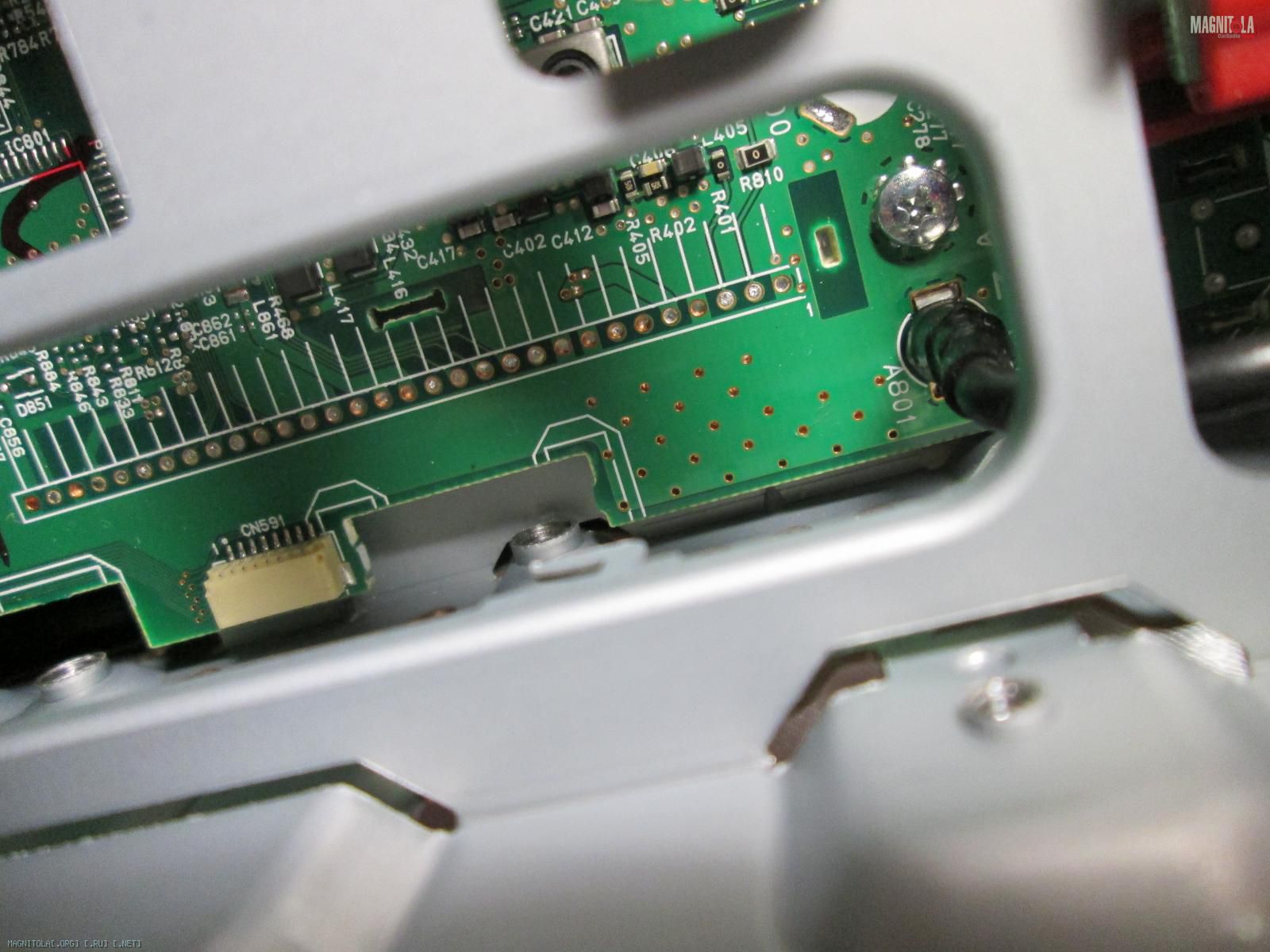

Вложение 683352Вложение 683400

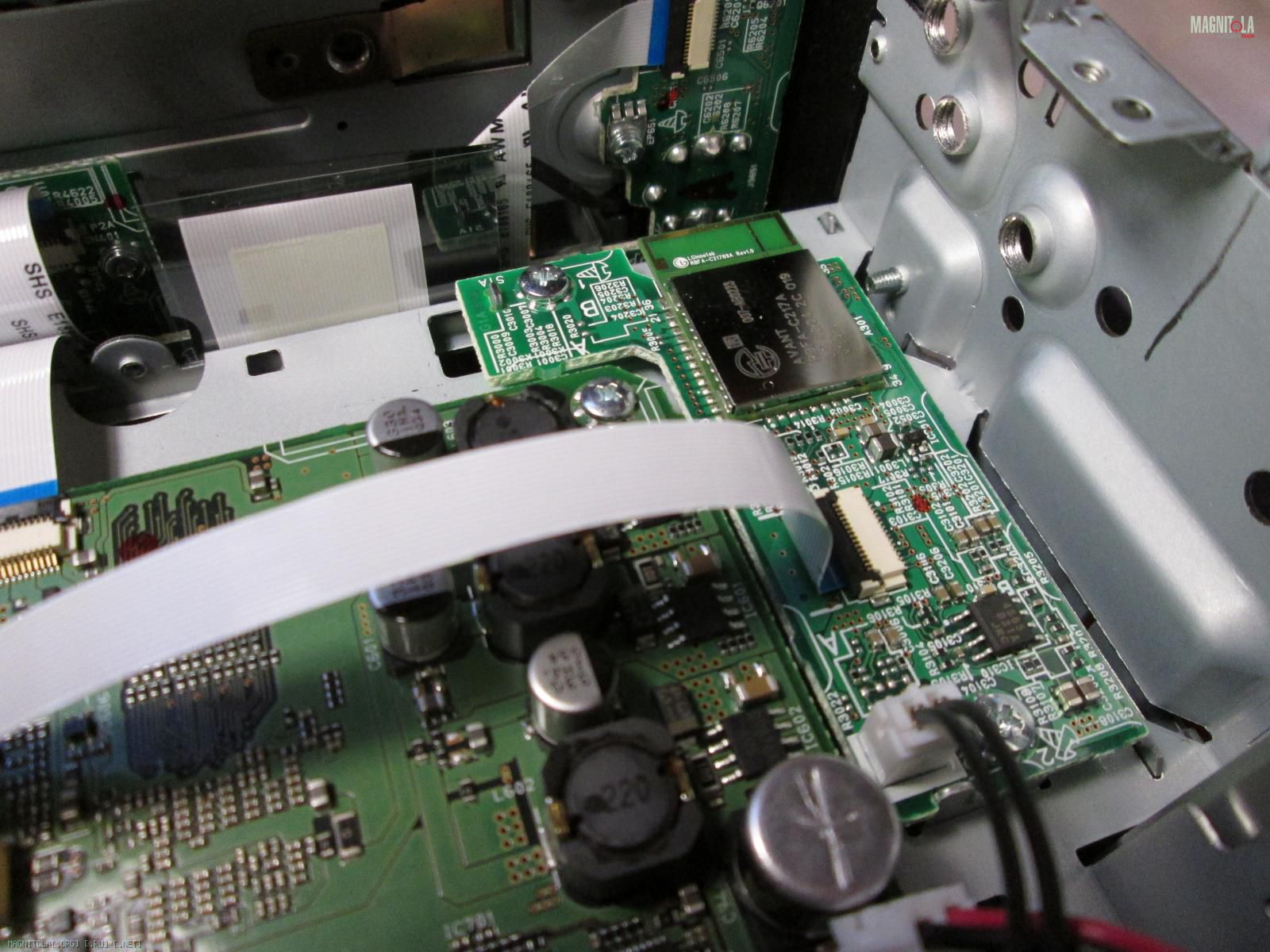

Дополнительный функционал реализован в виде, в большинстве случаев, легко демонтируемых и заменяемых модулей:
KENWOOD DDX7055BT

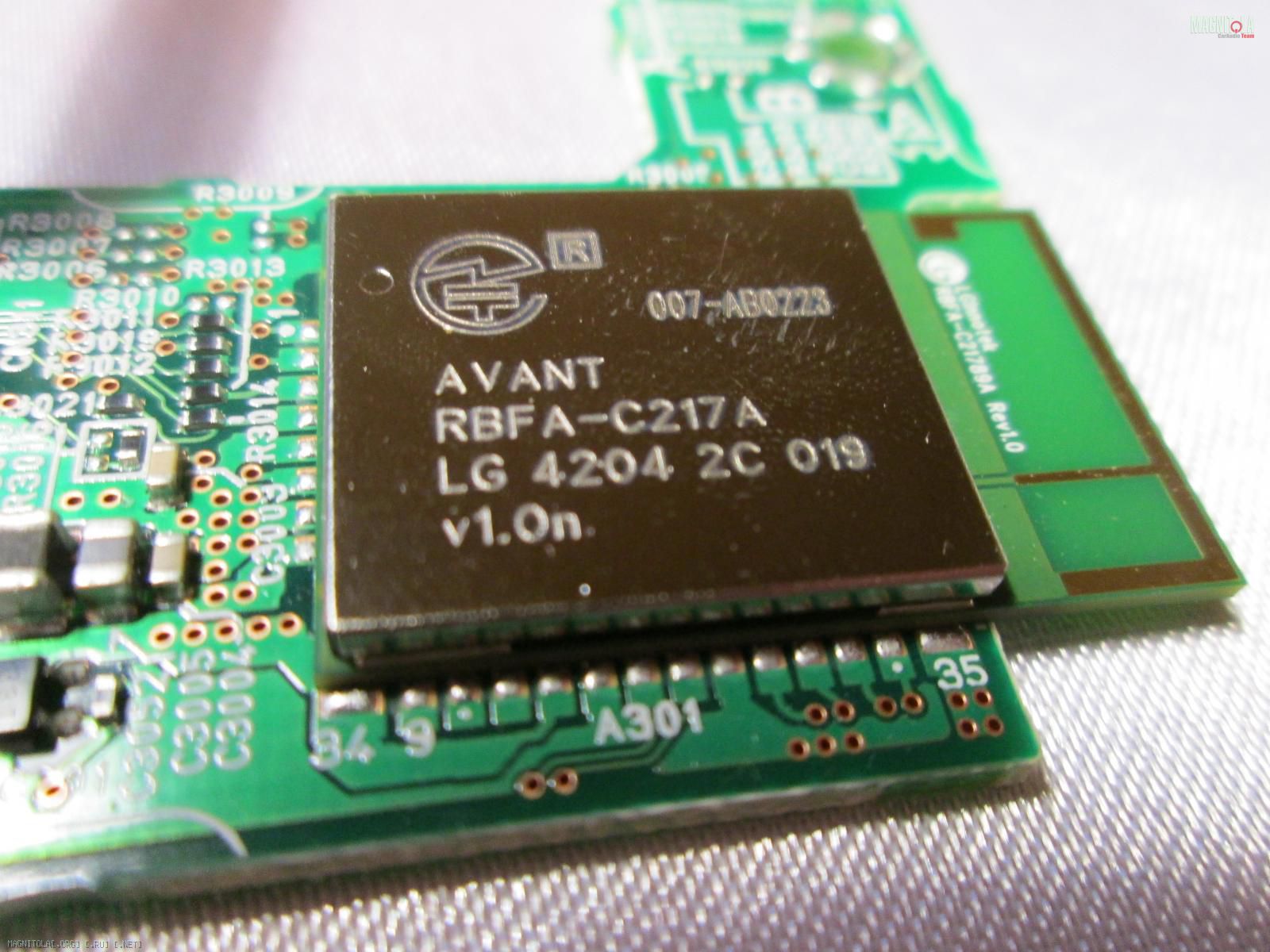

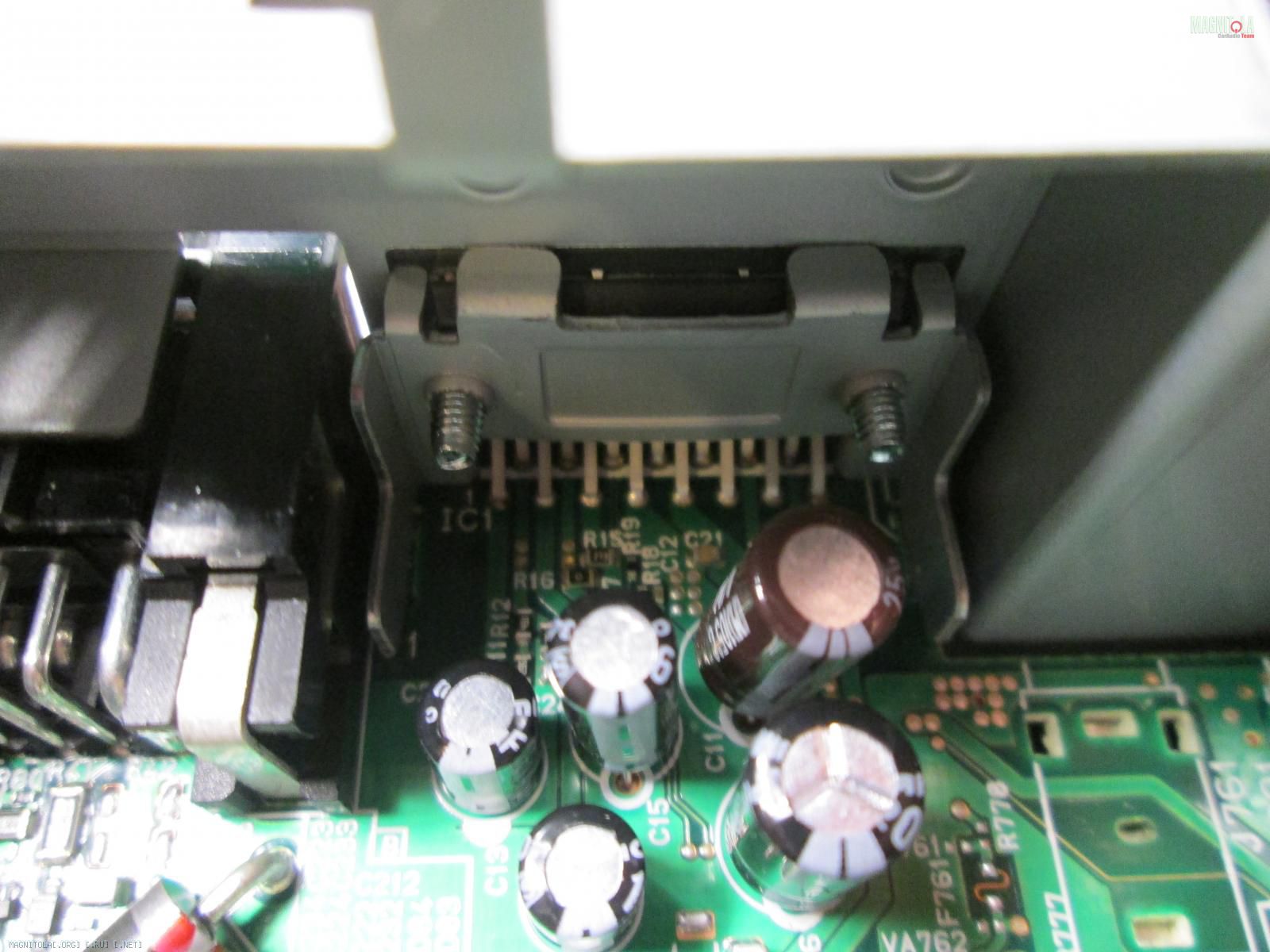

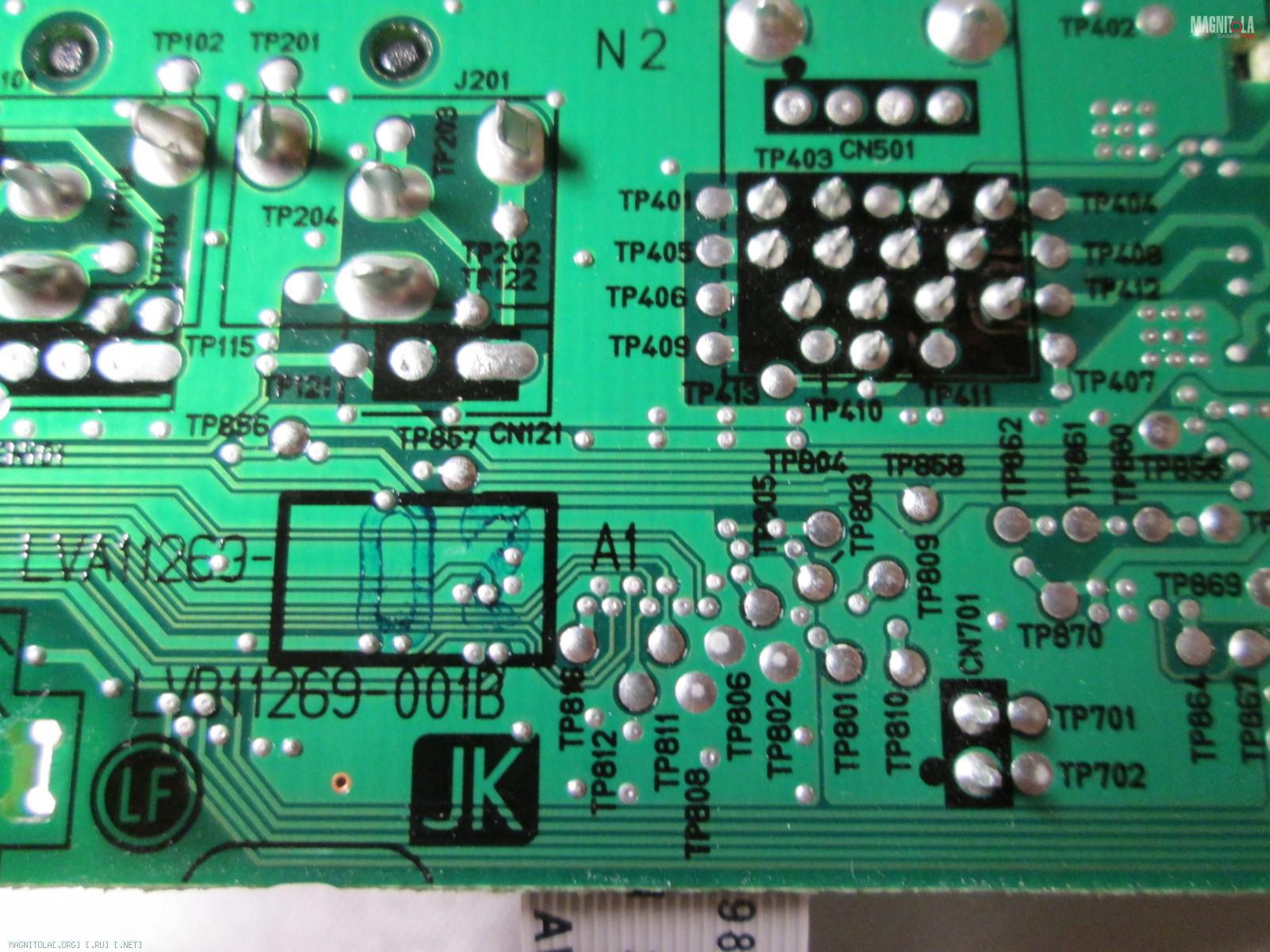

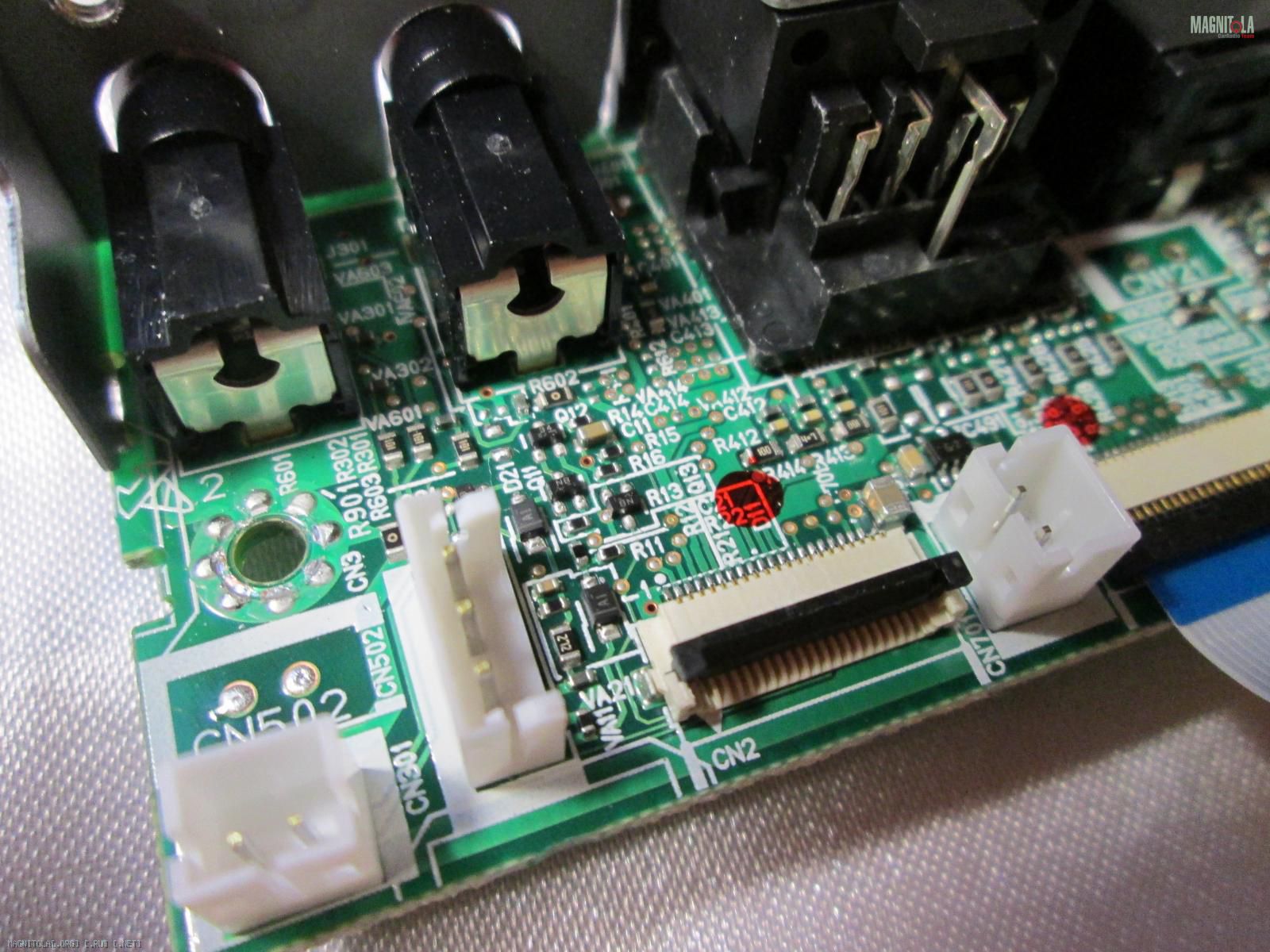

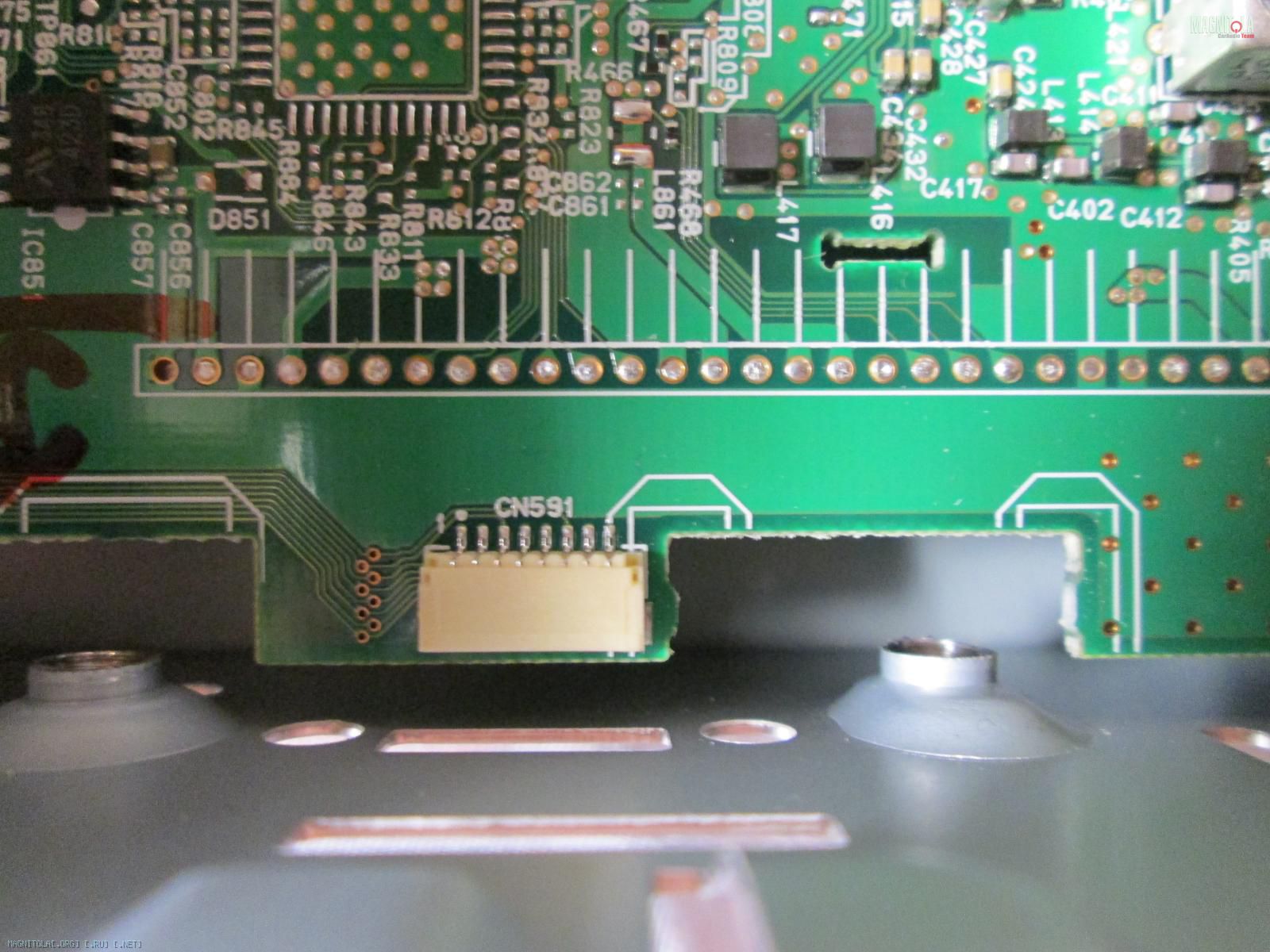

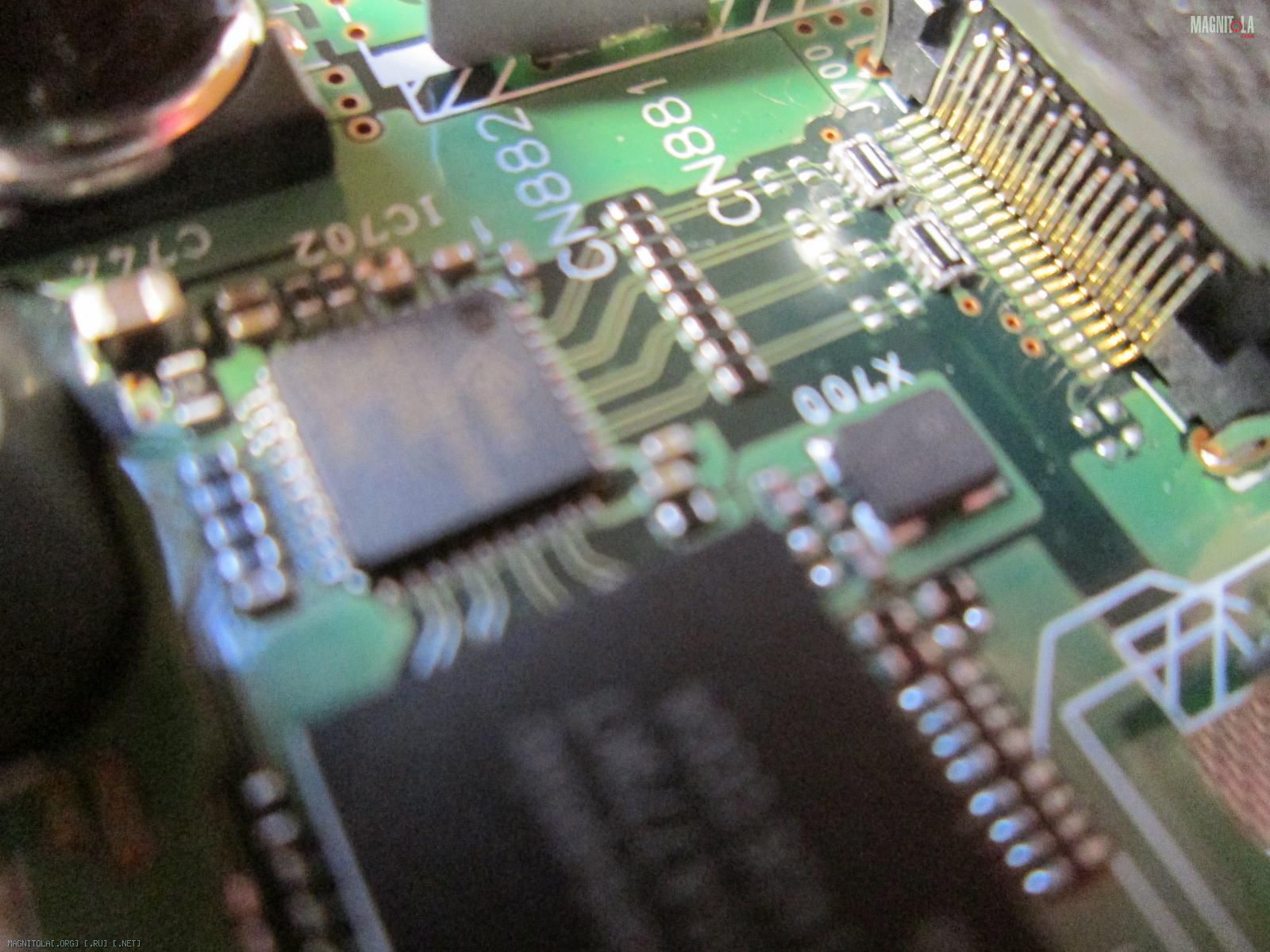

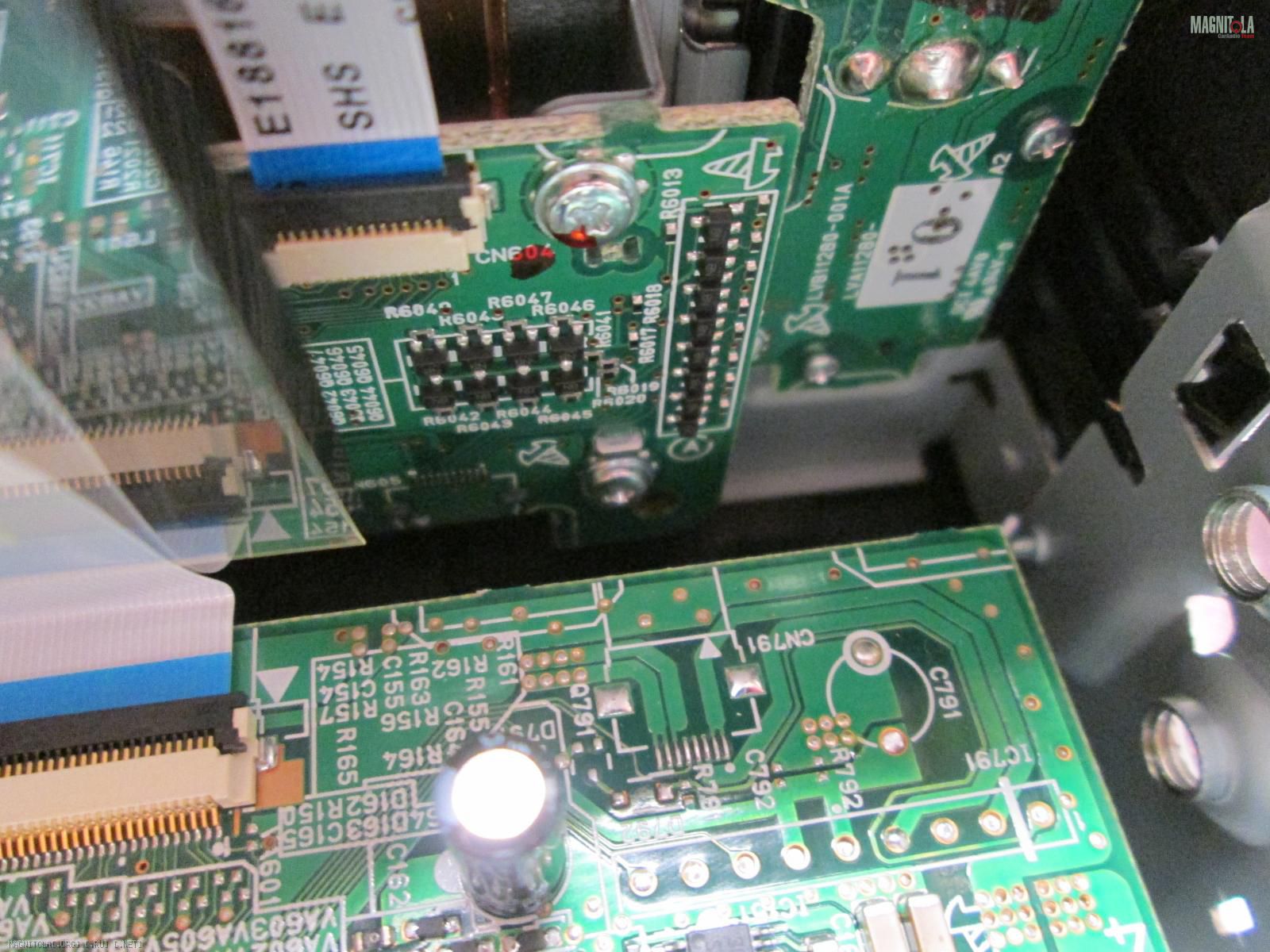

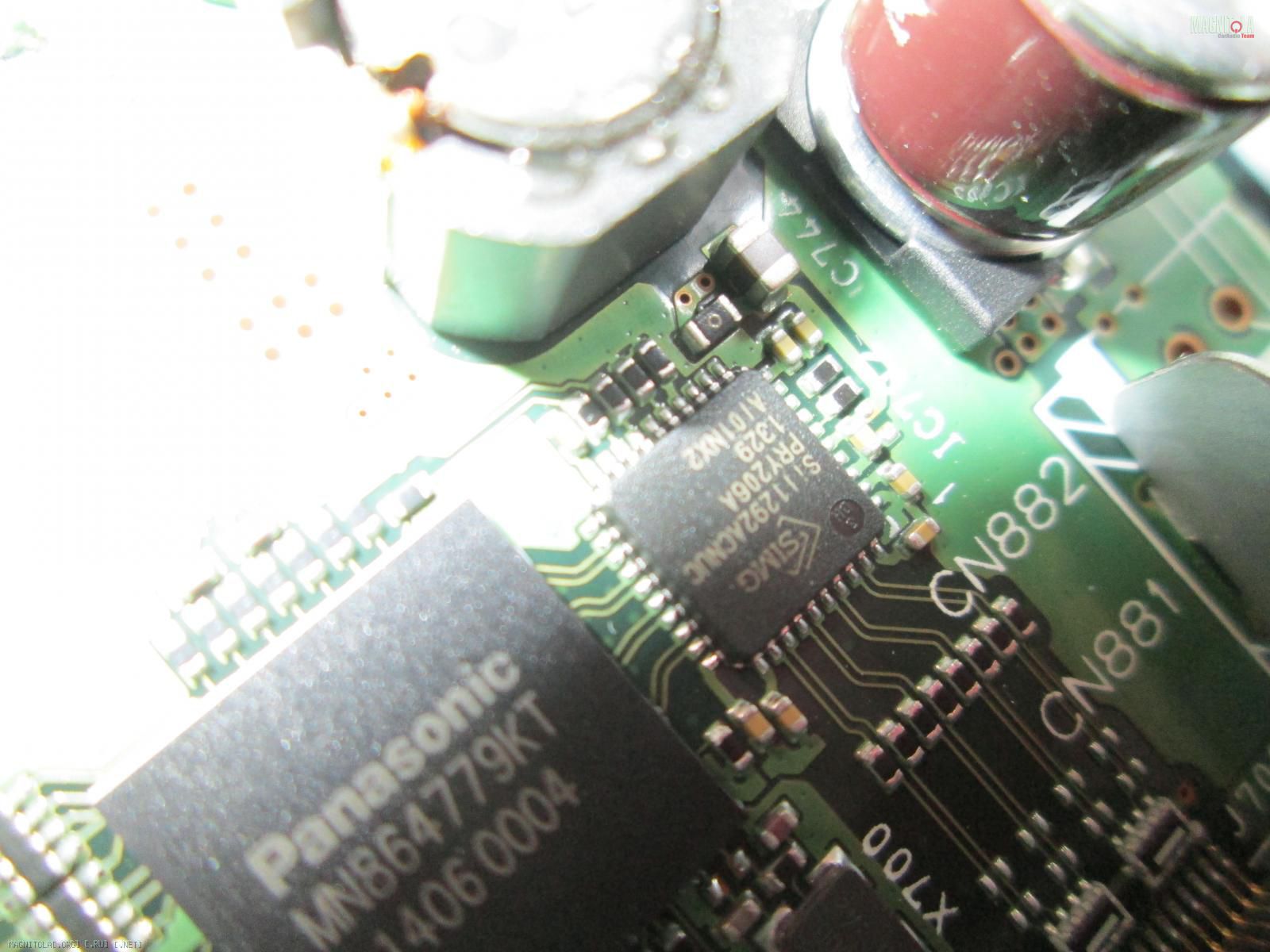

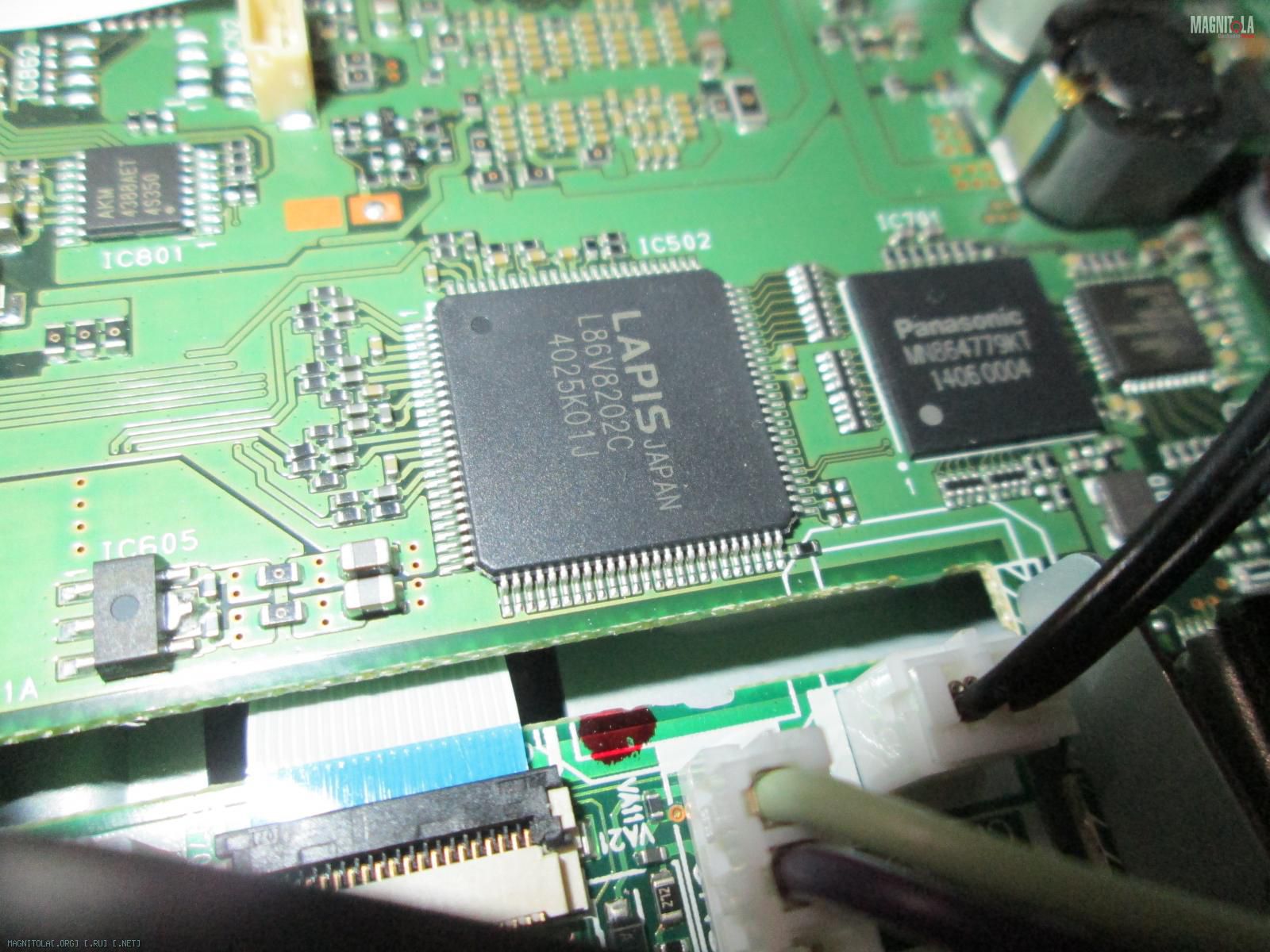

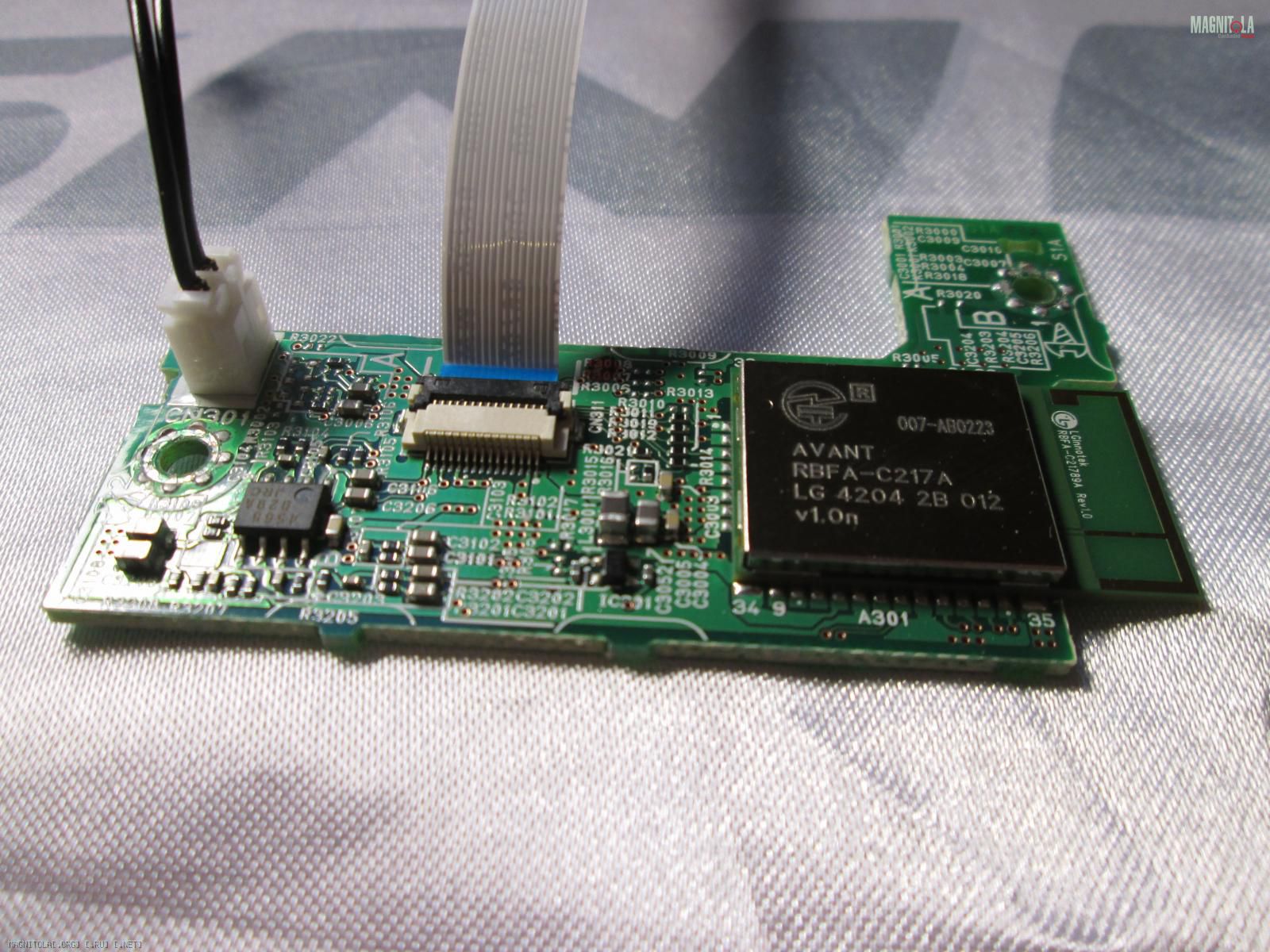

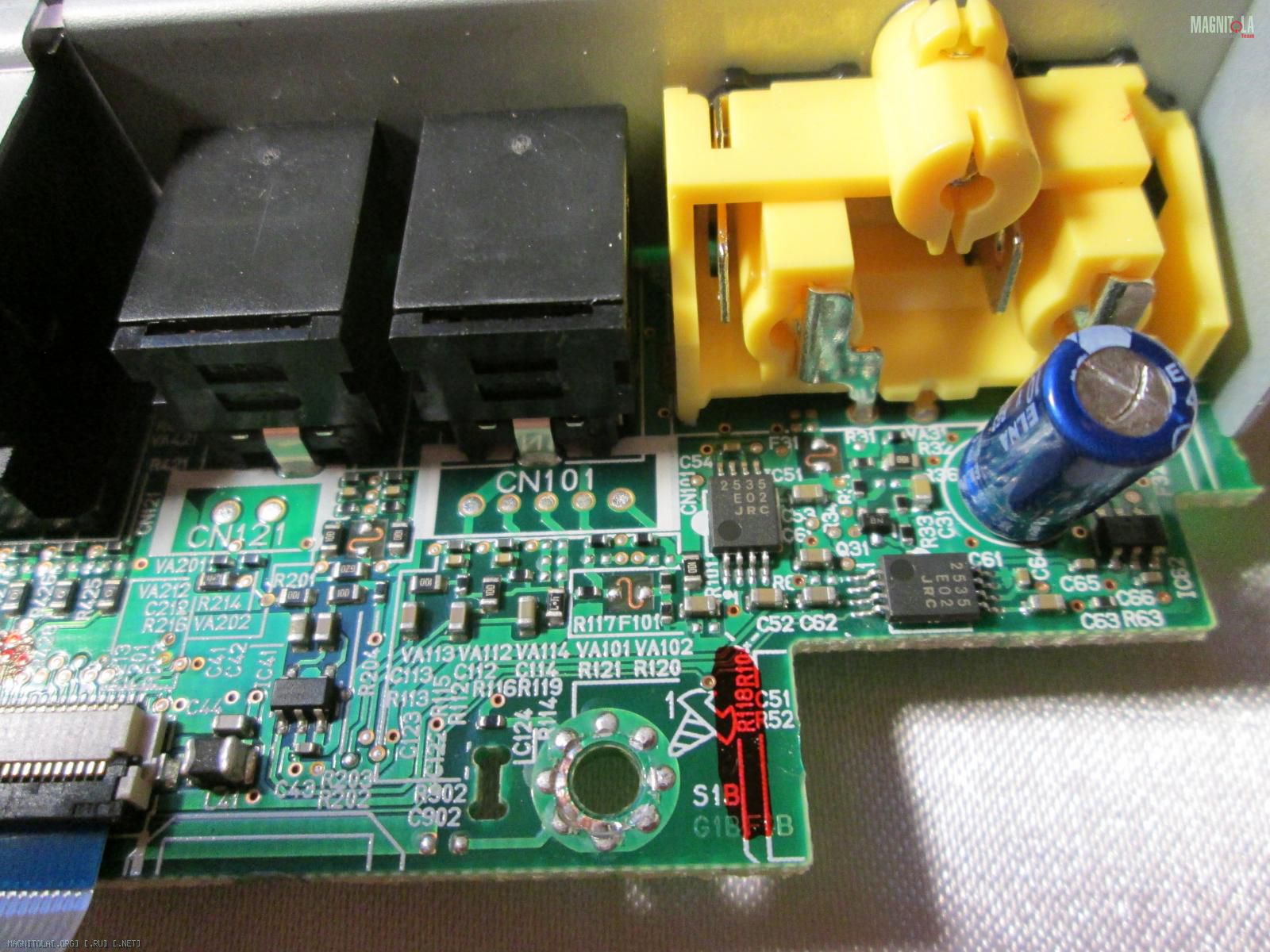

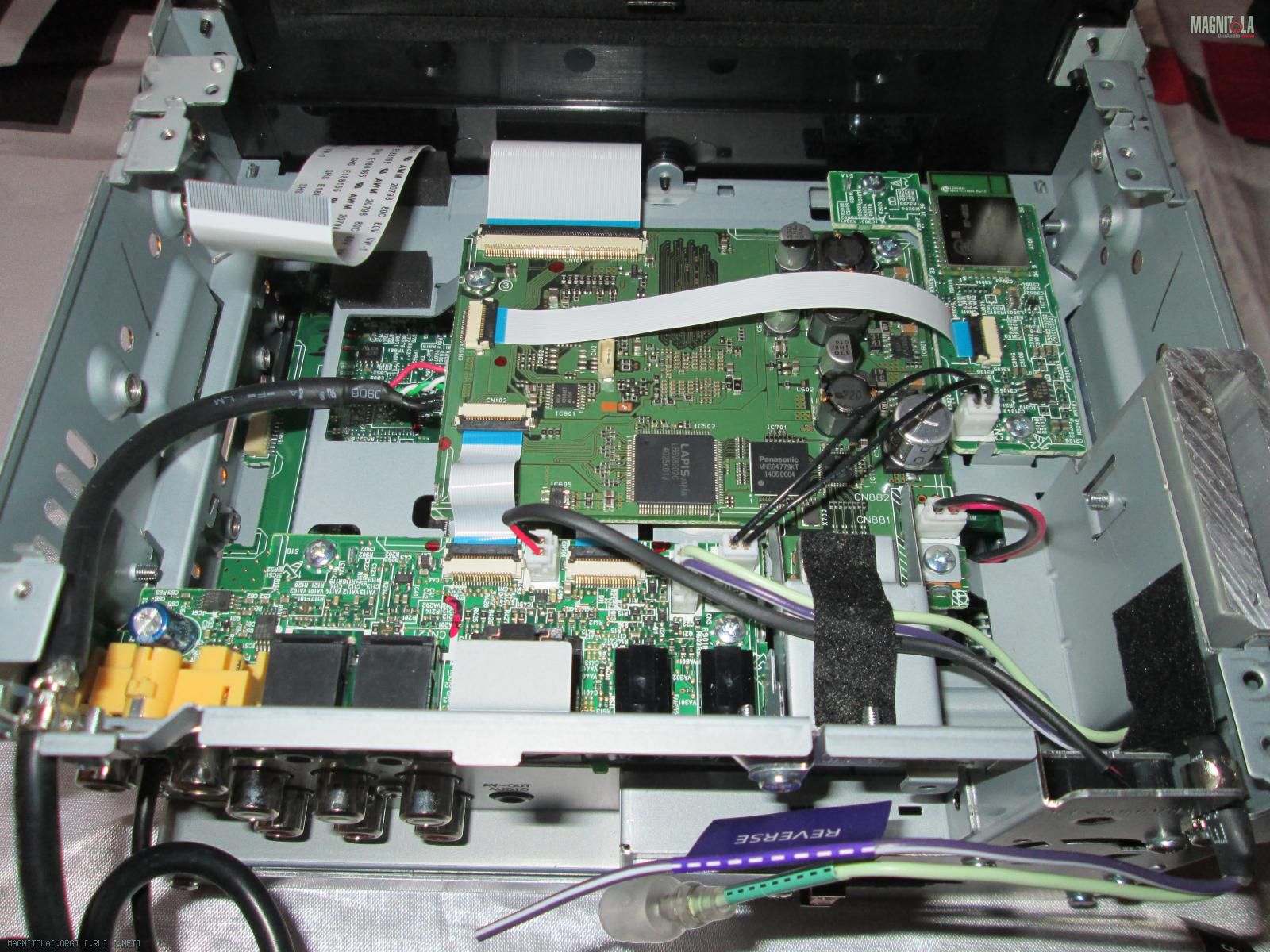

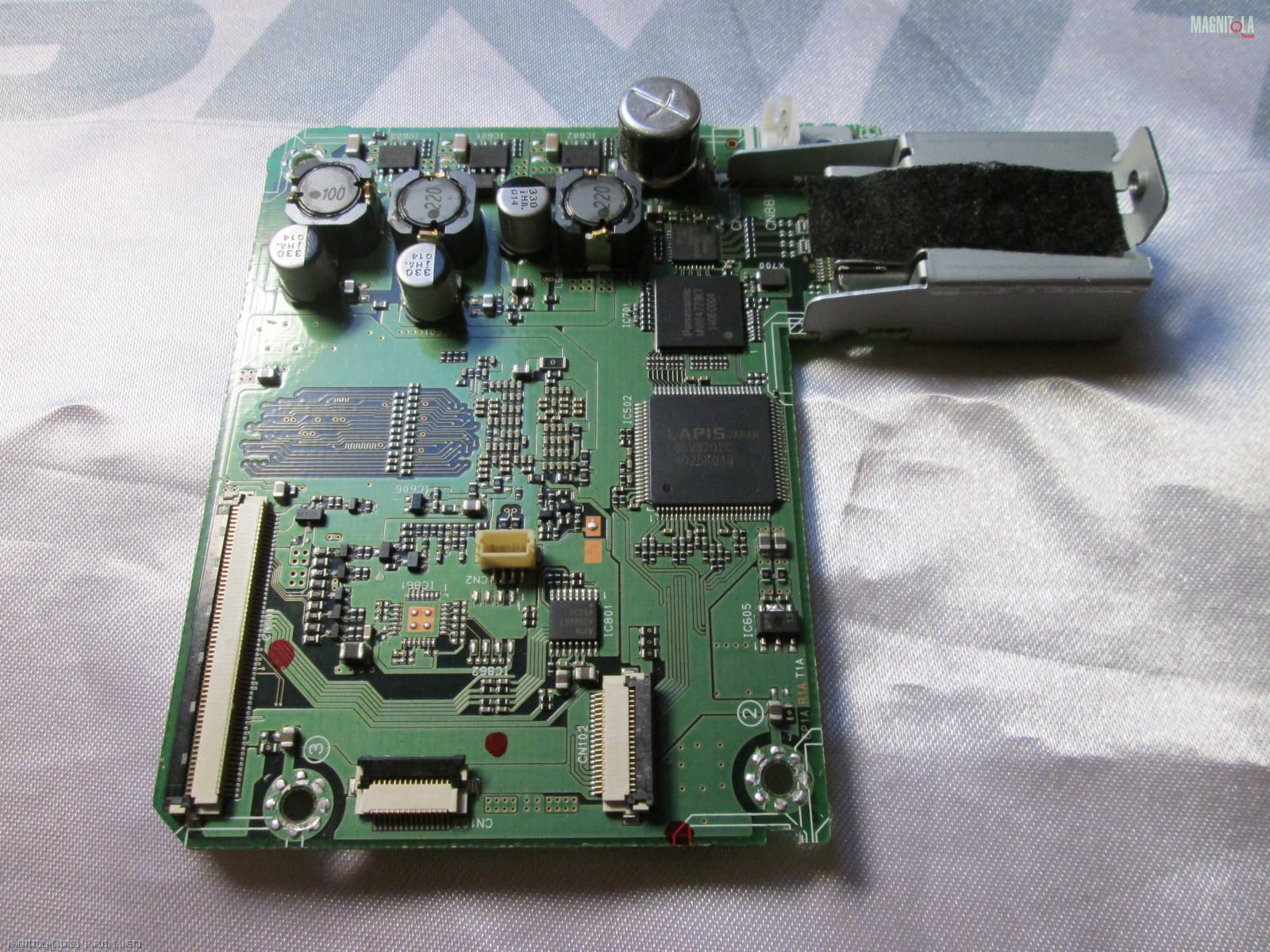

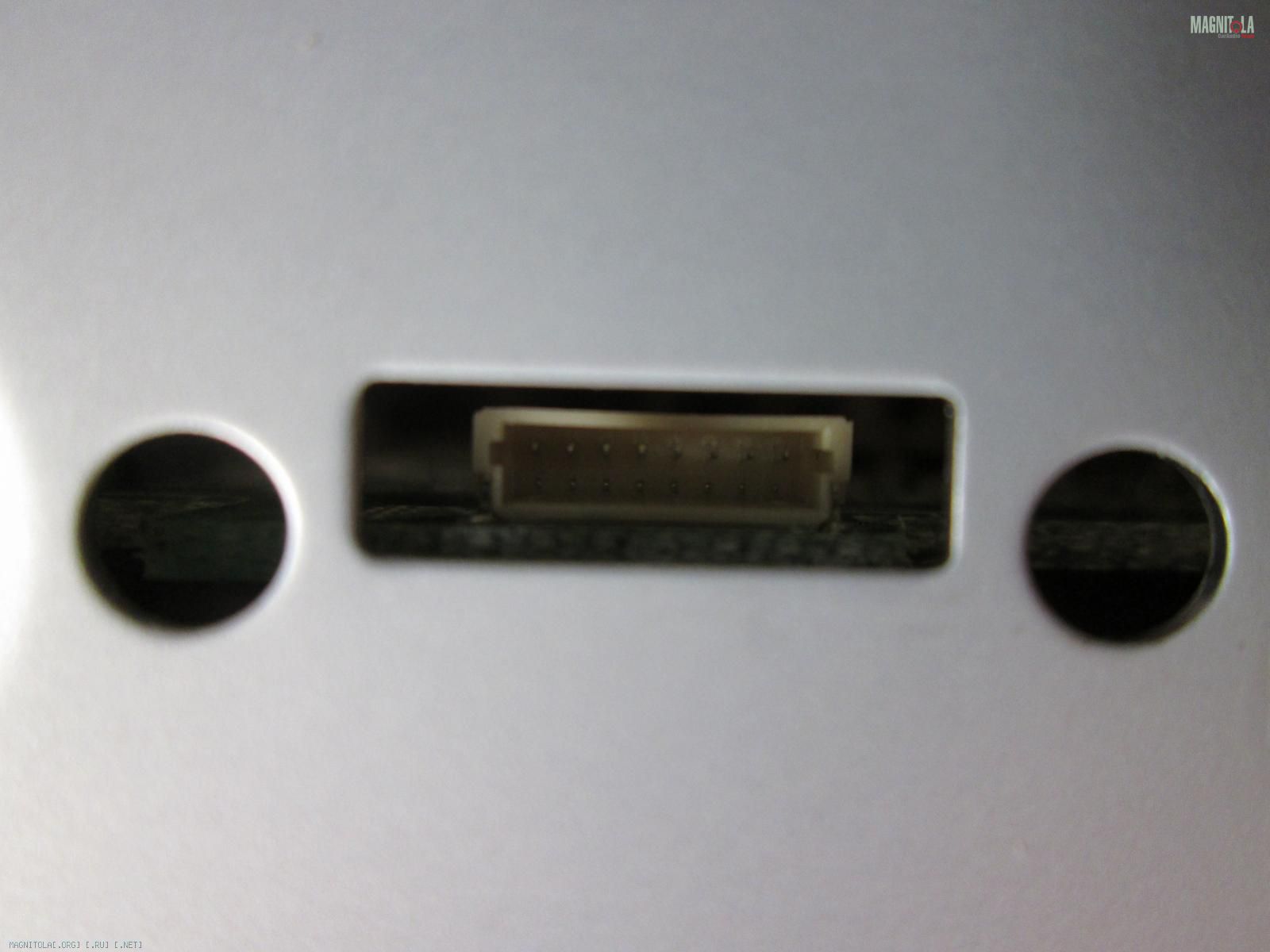

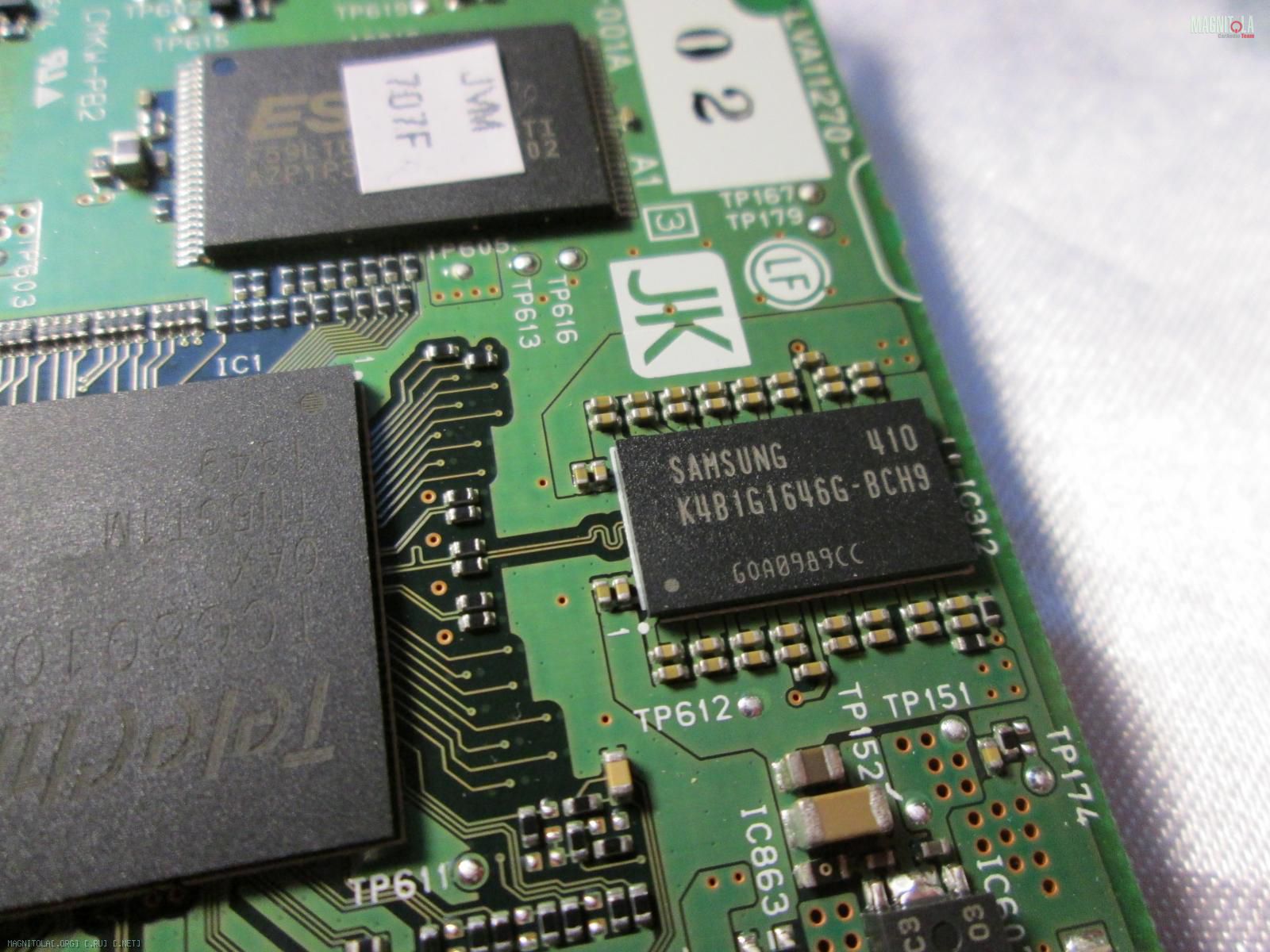

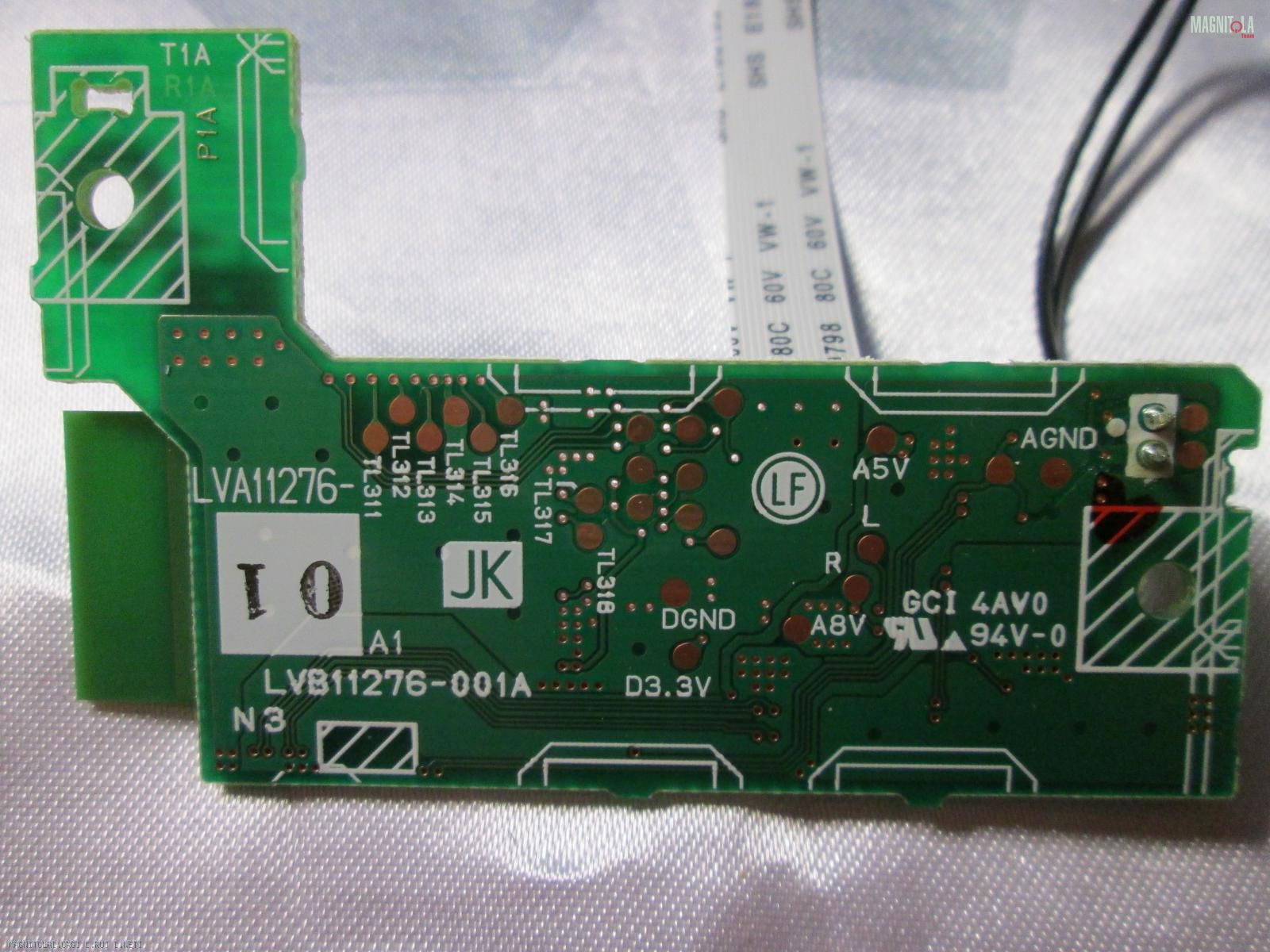

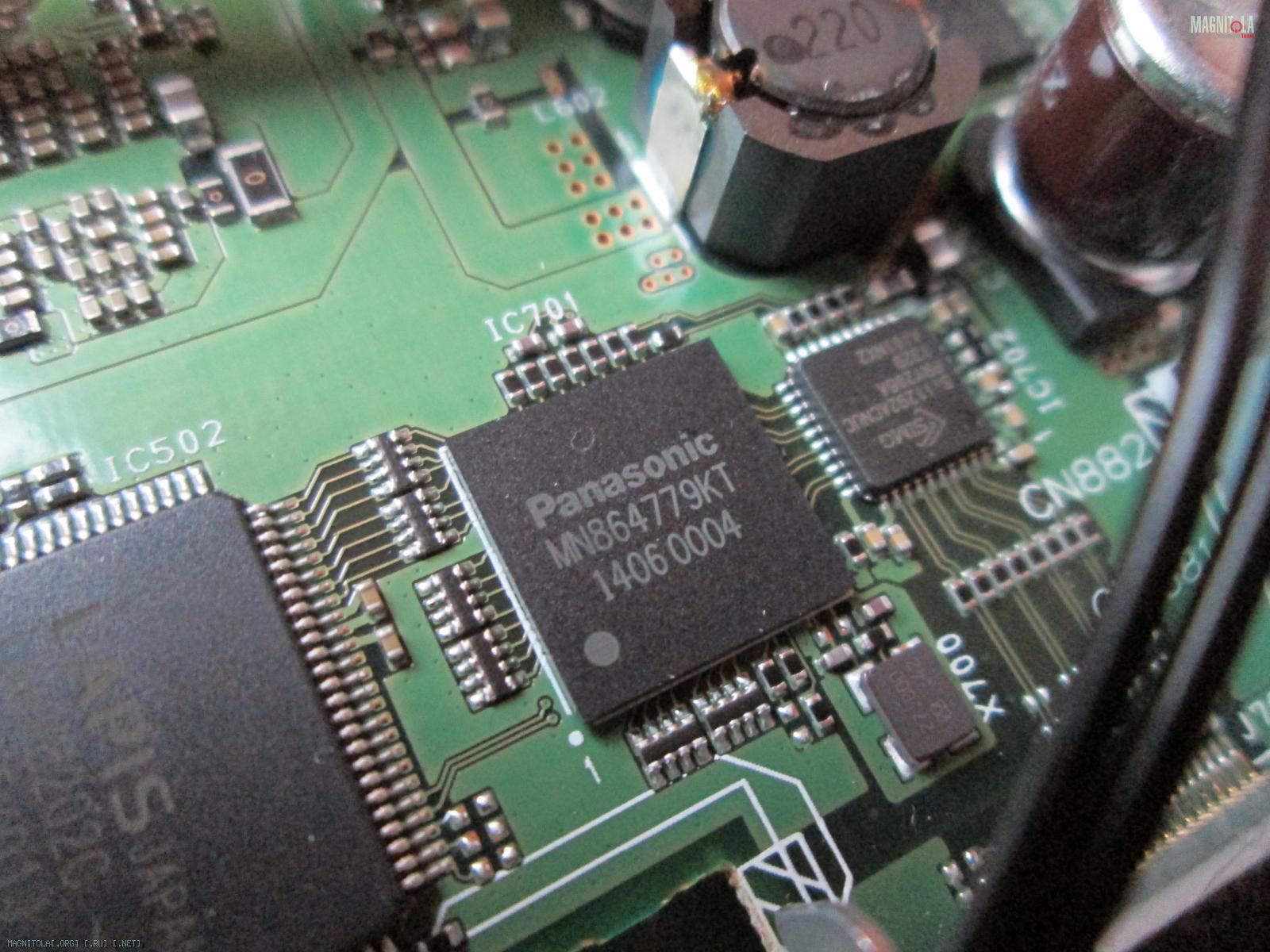

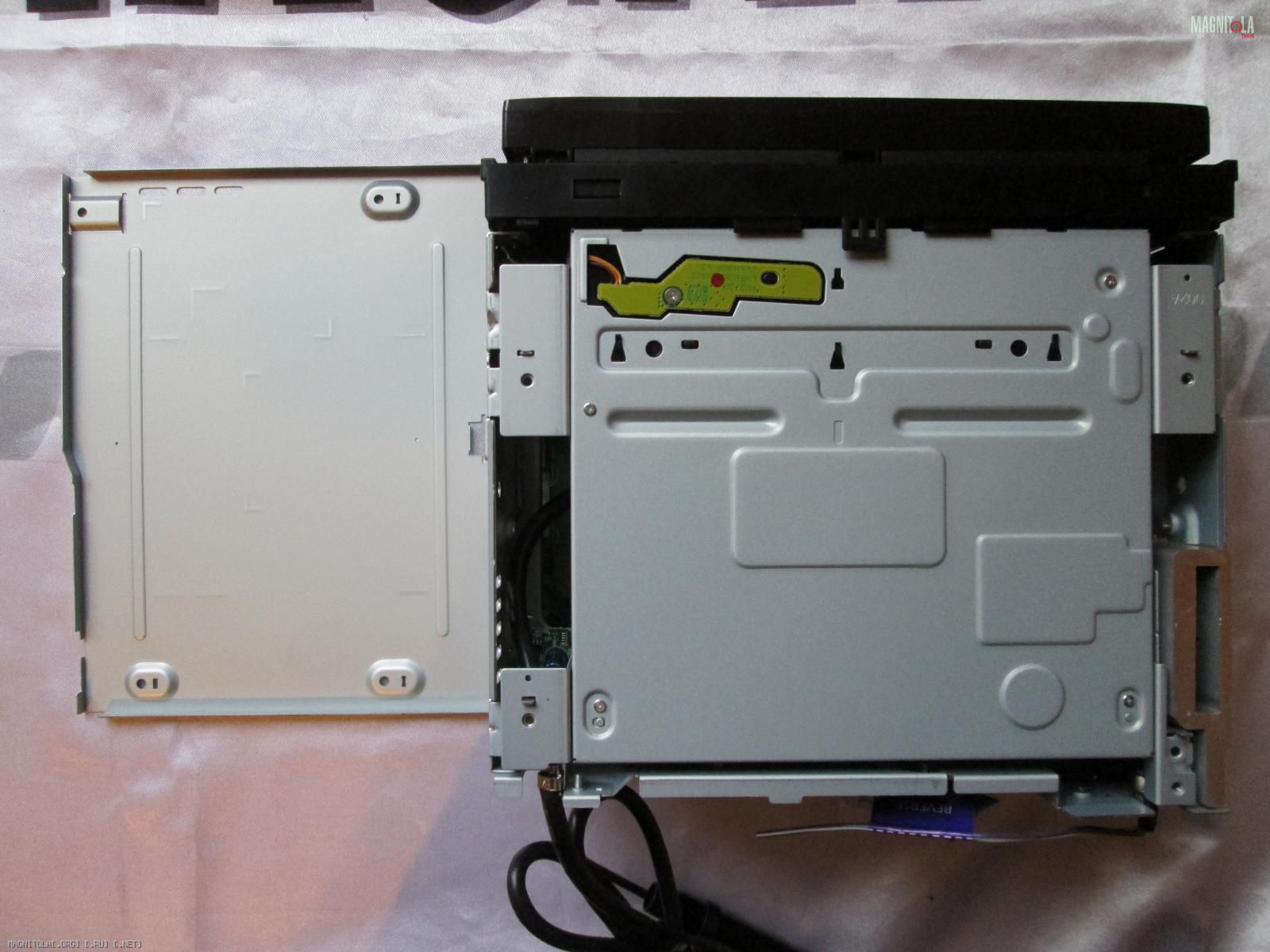

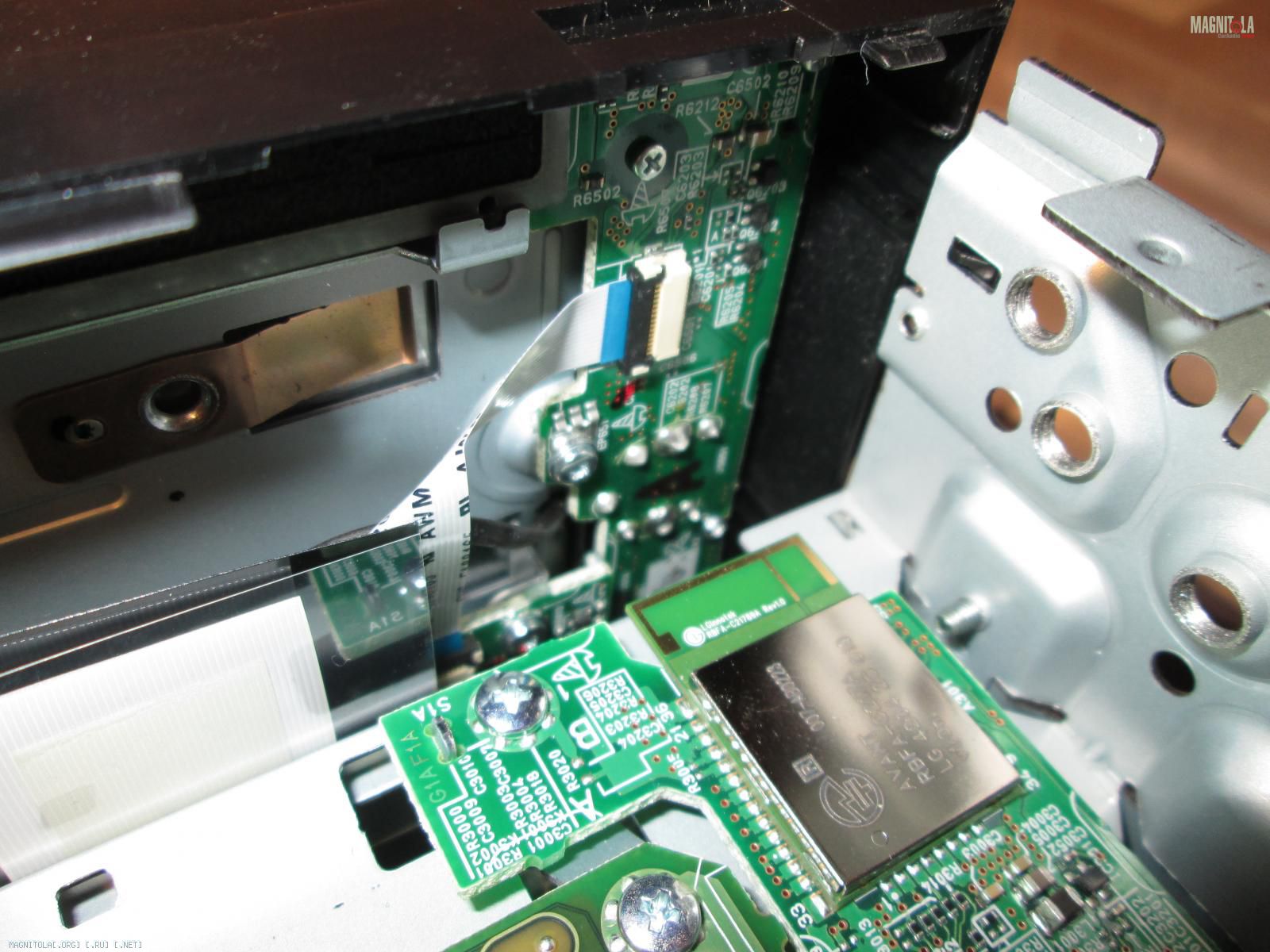

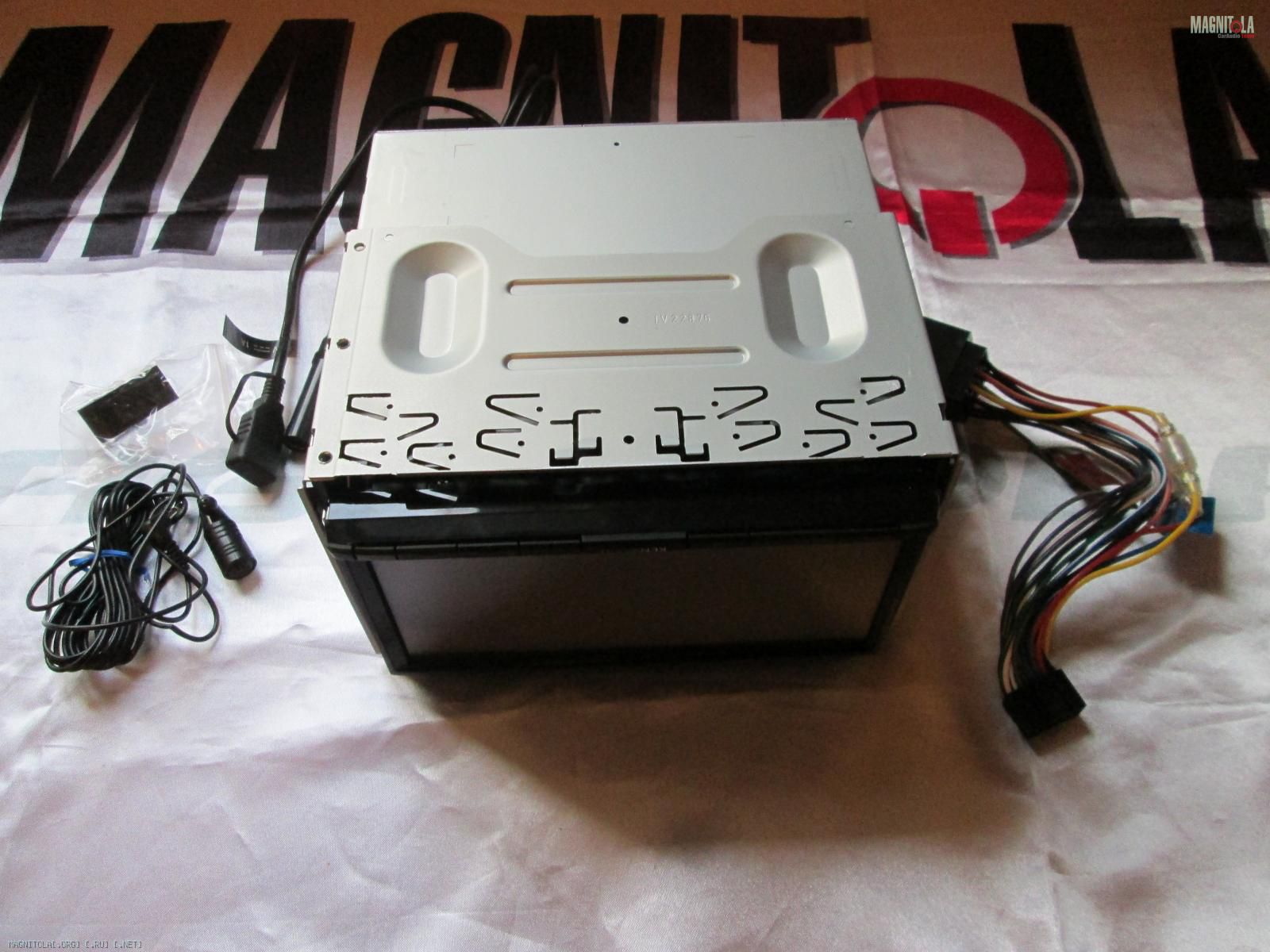

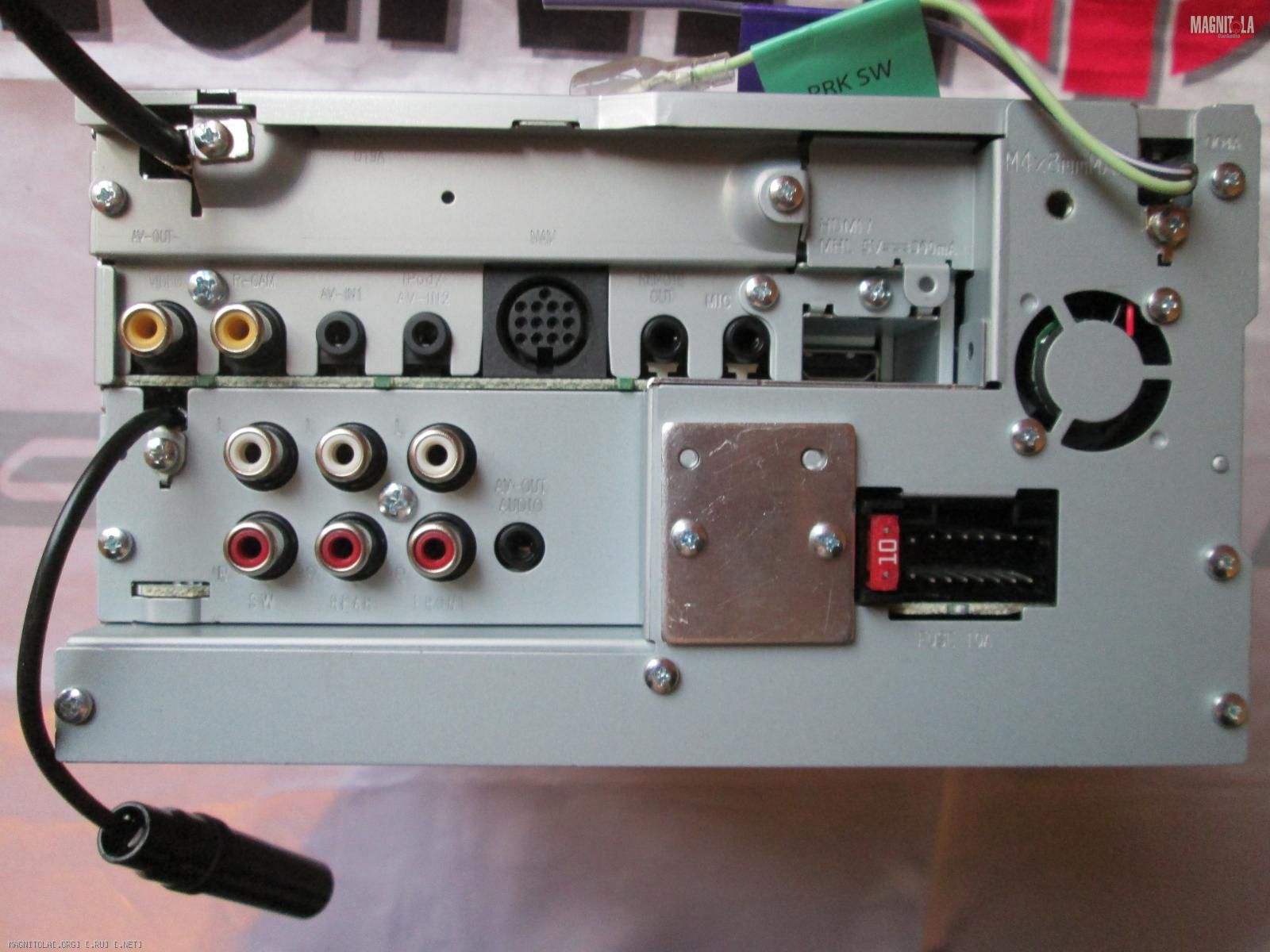

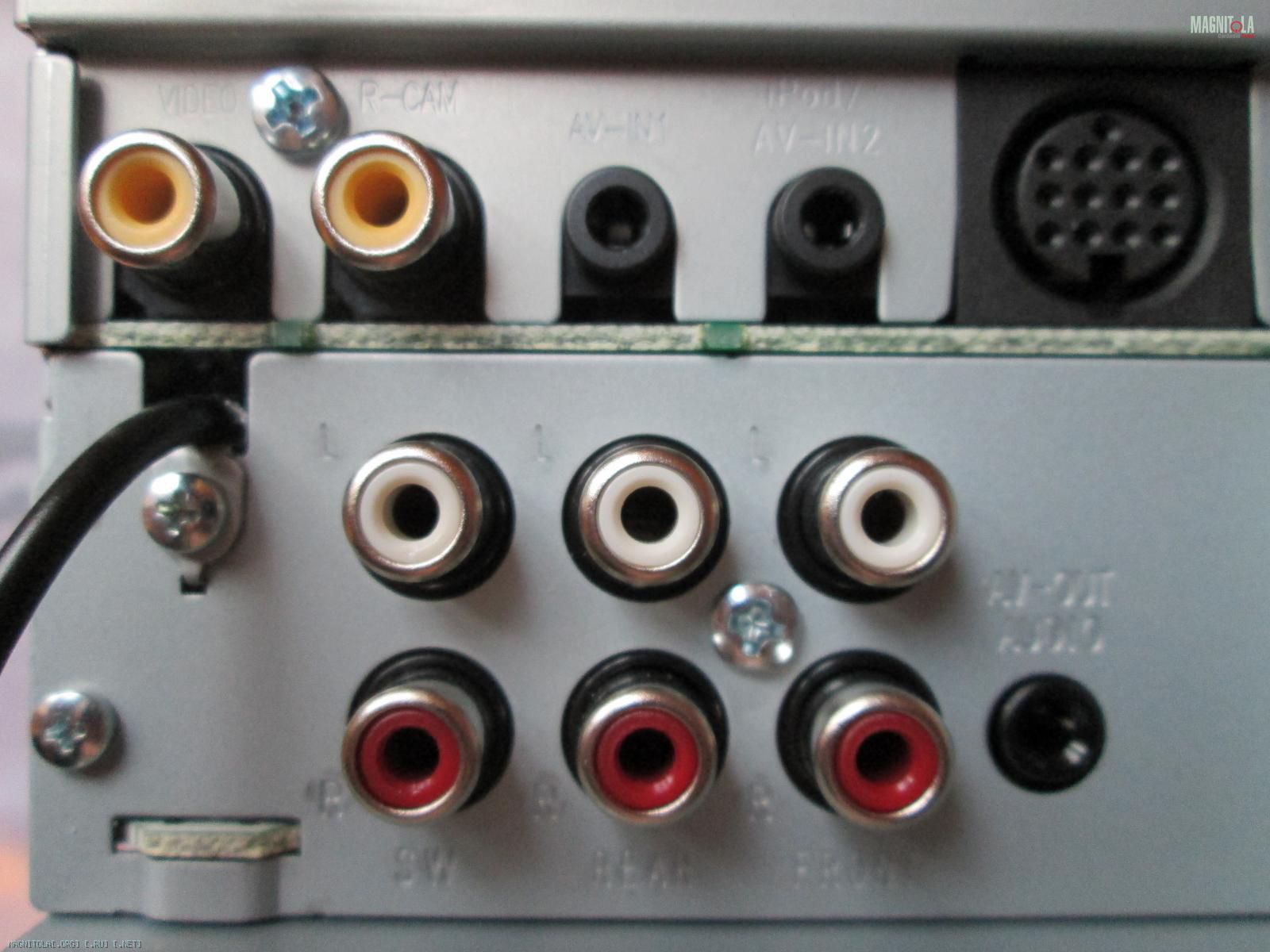

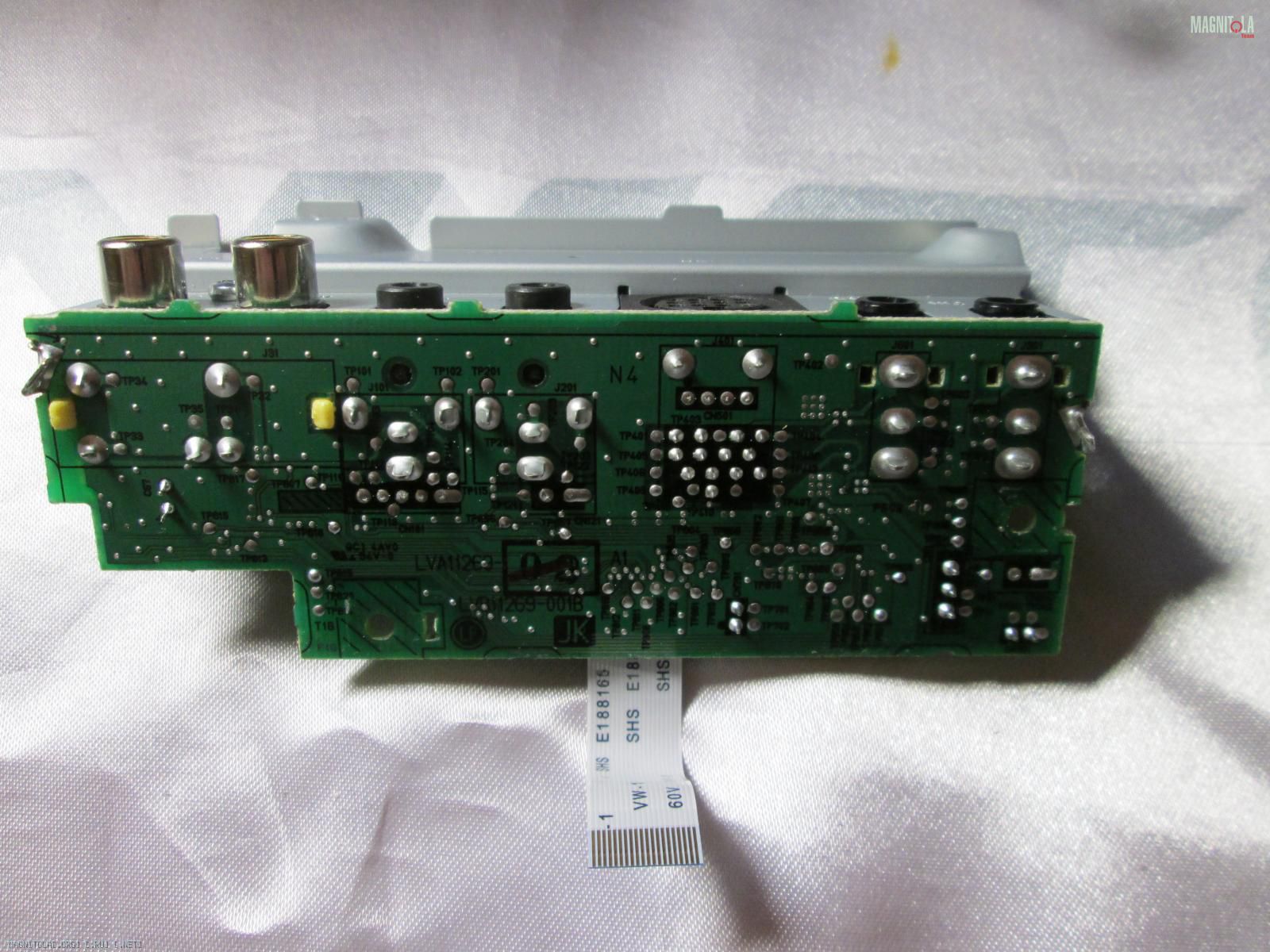

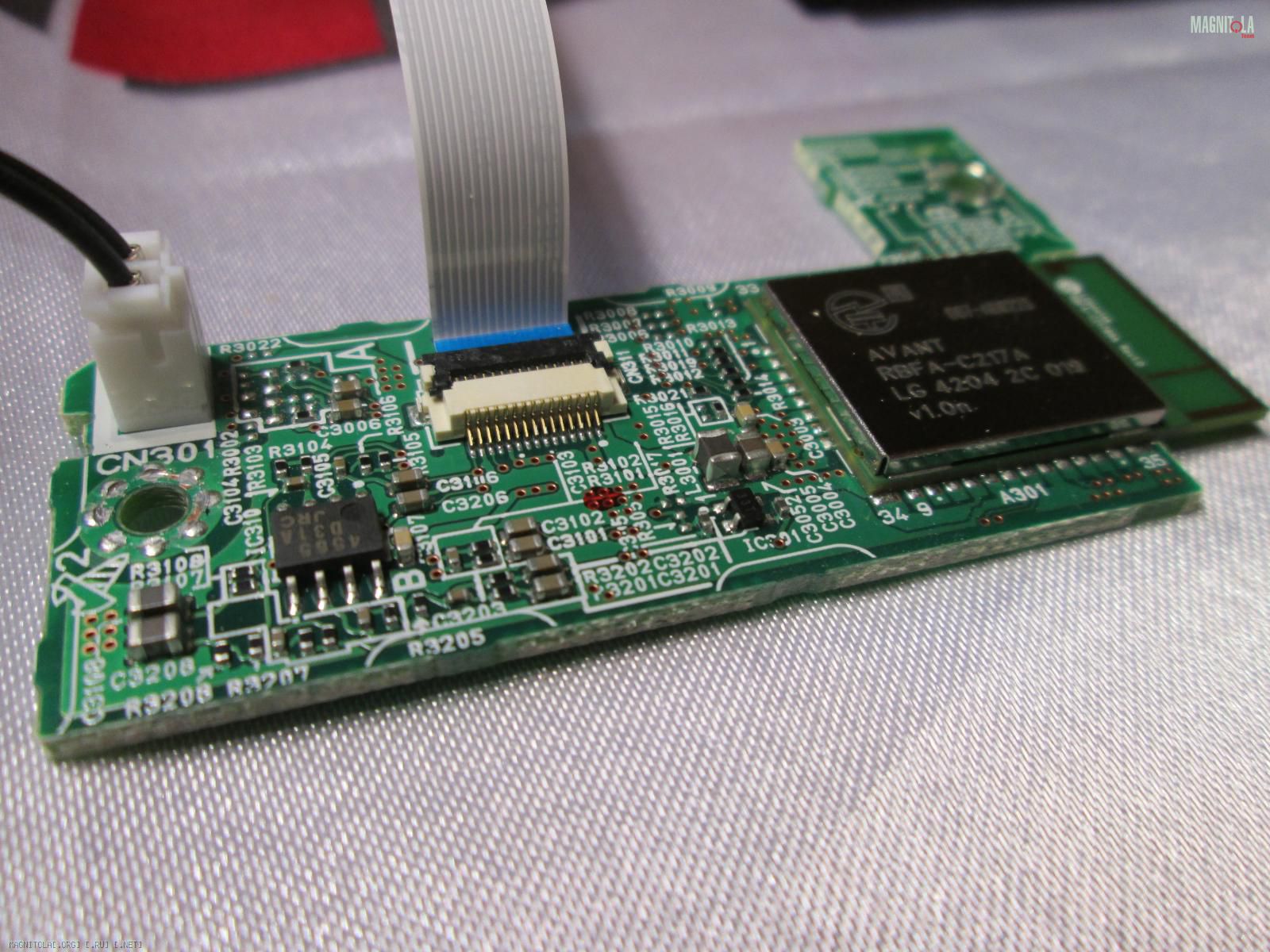

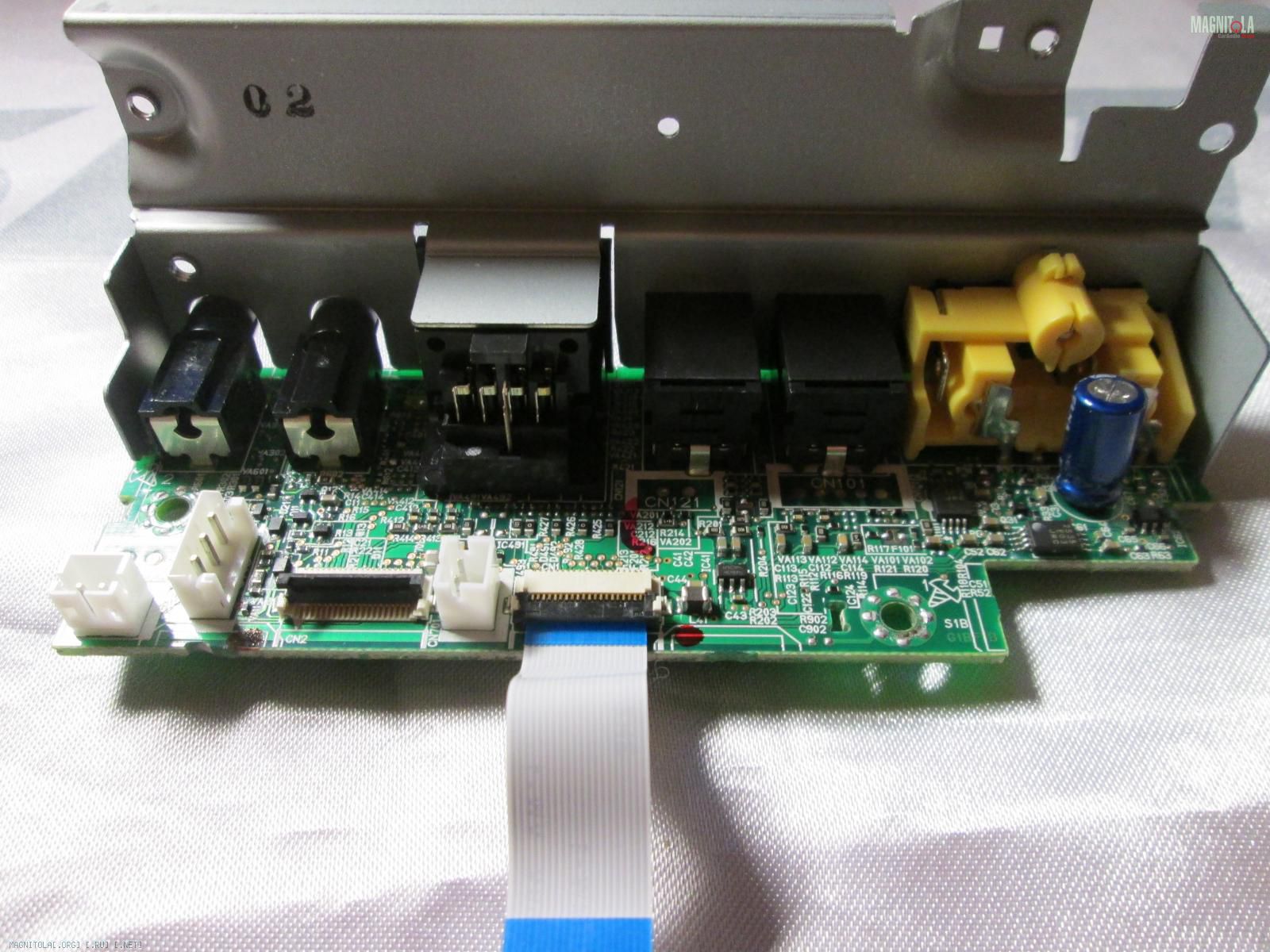

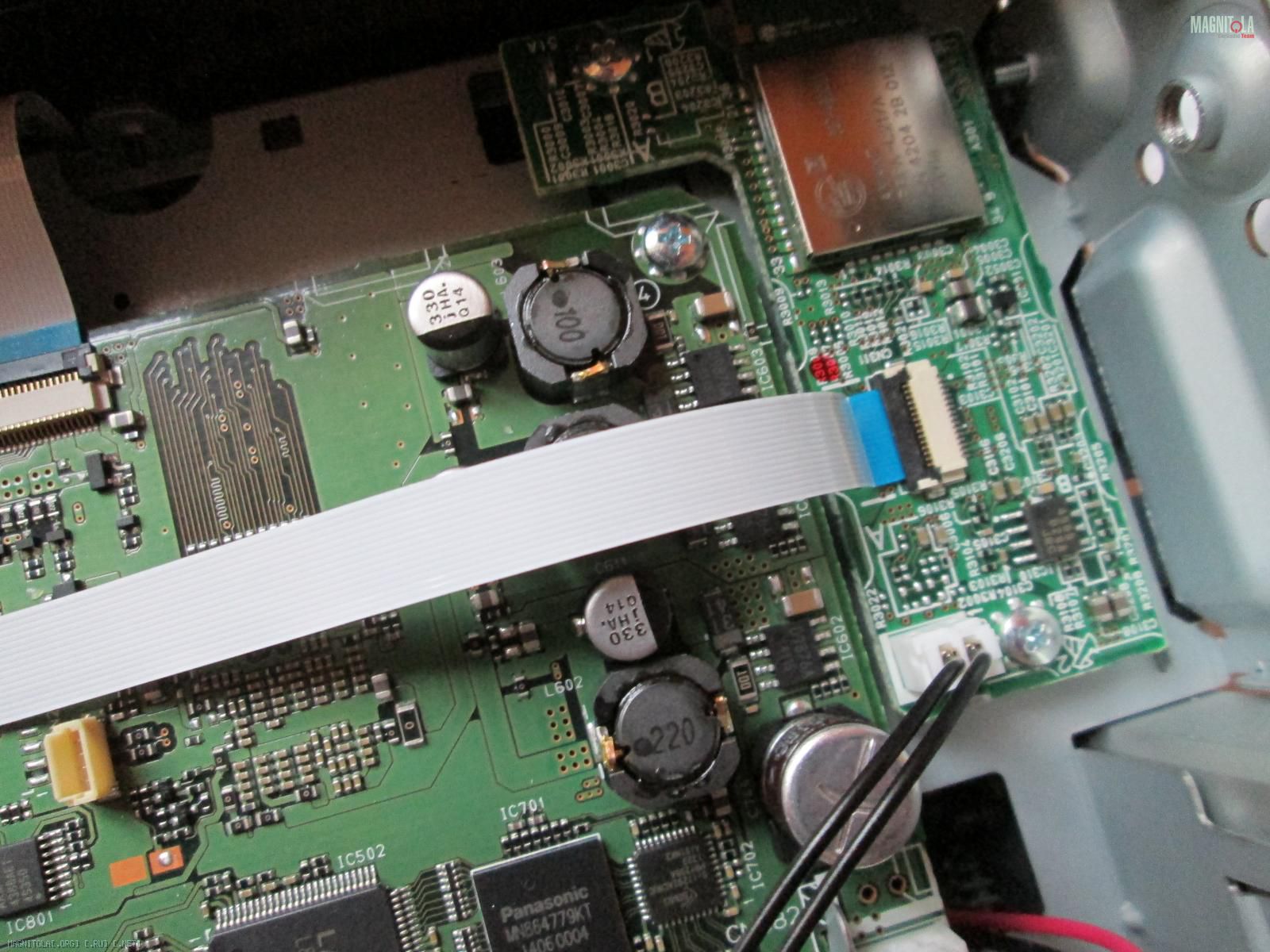

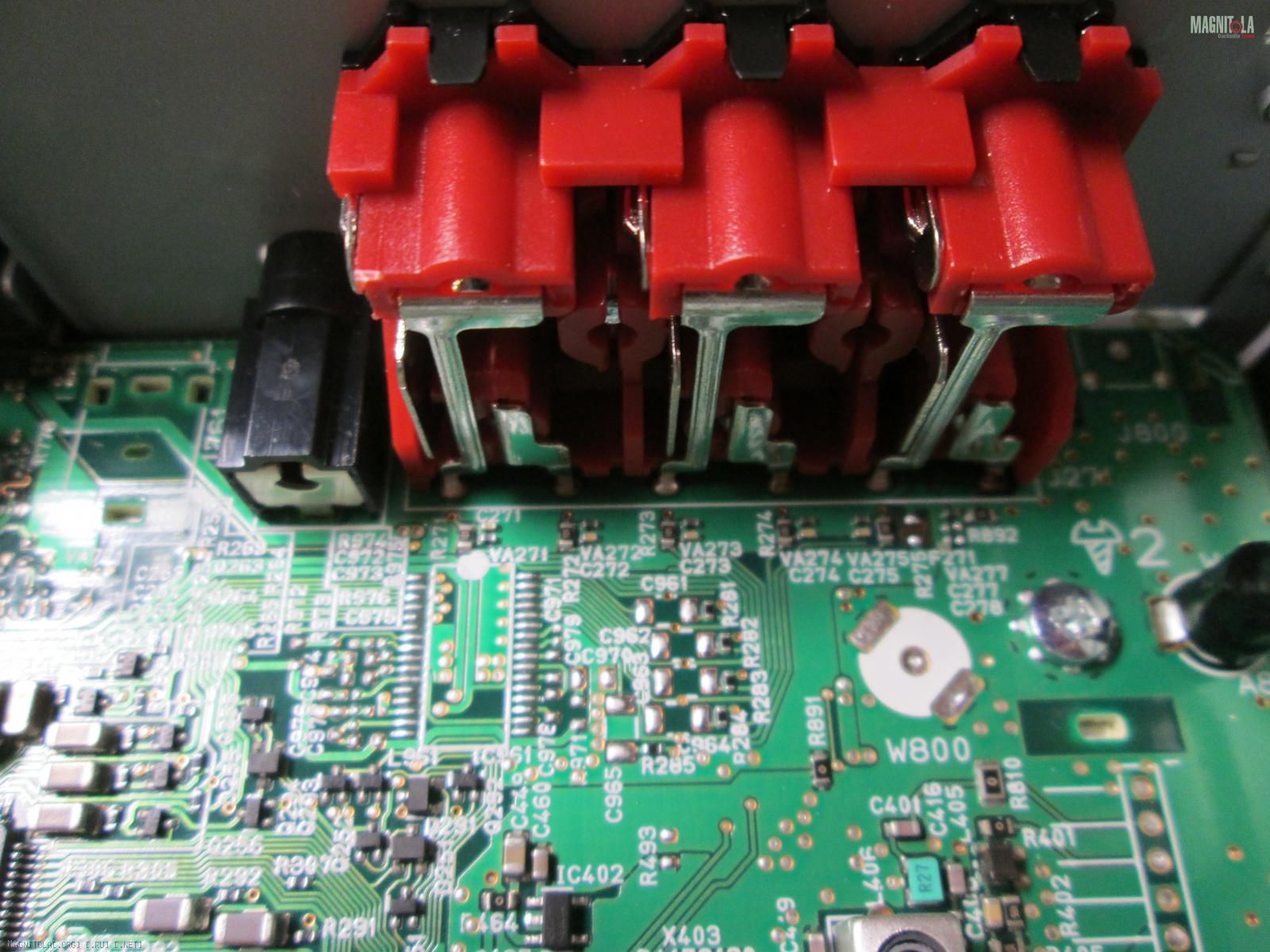

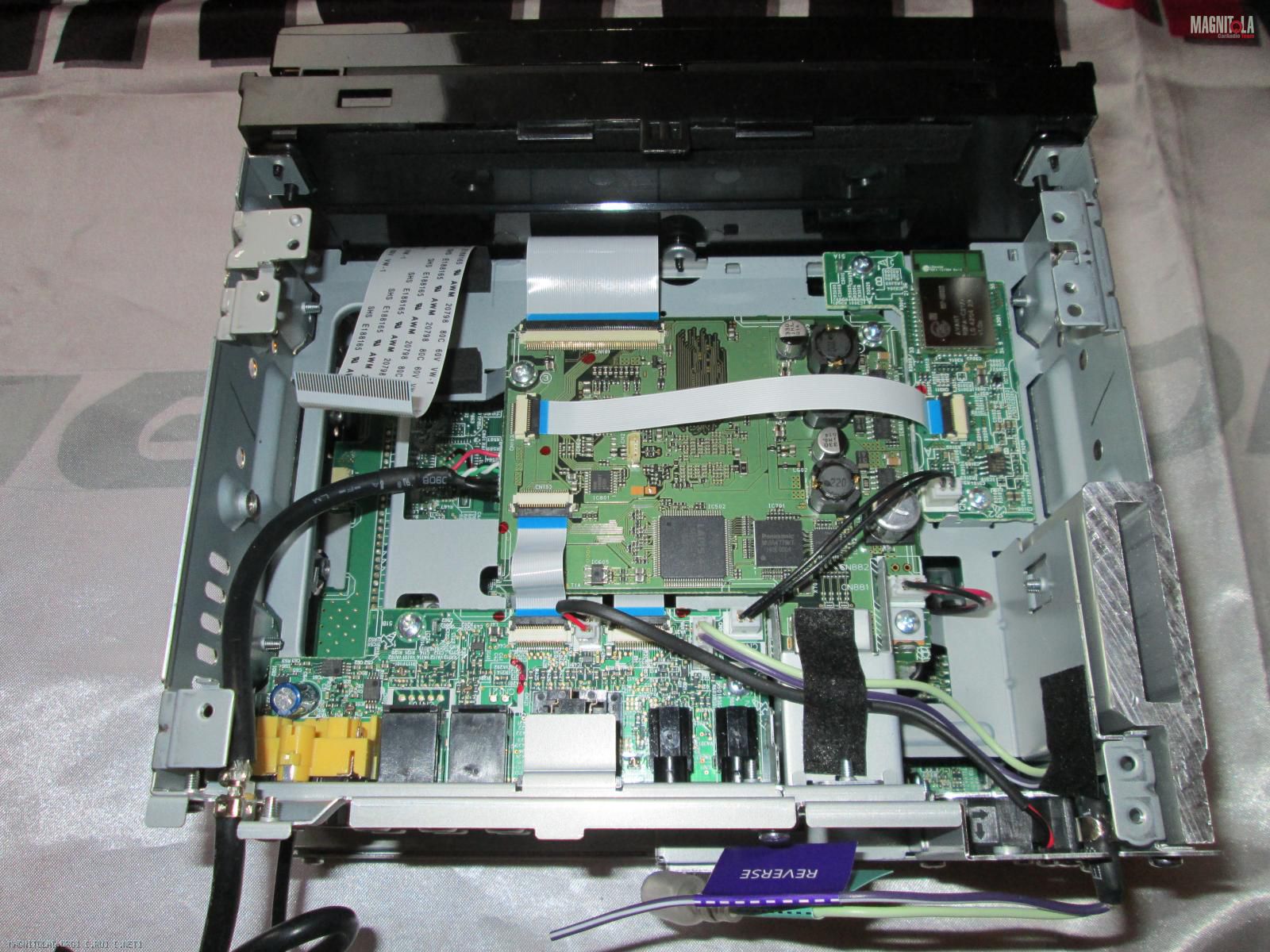

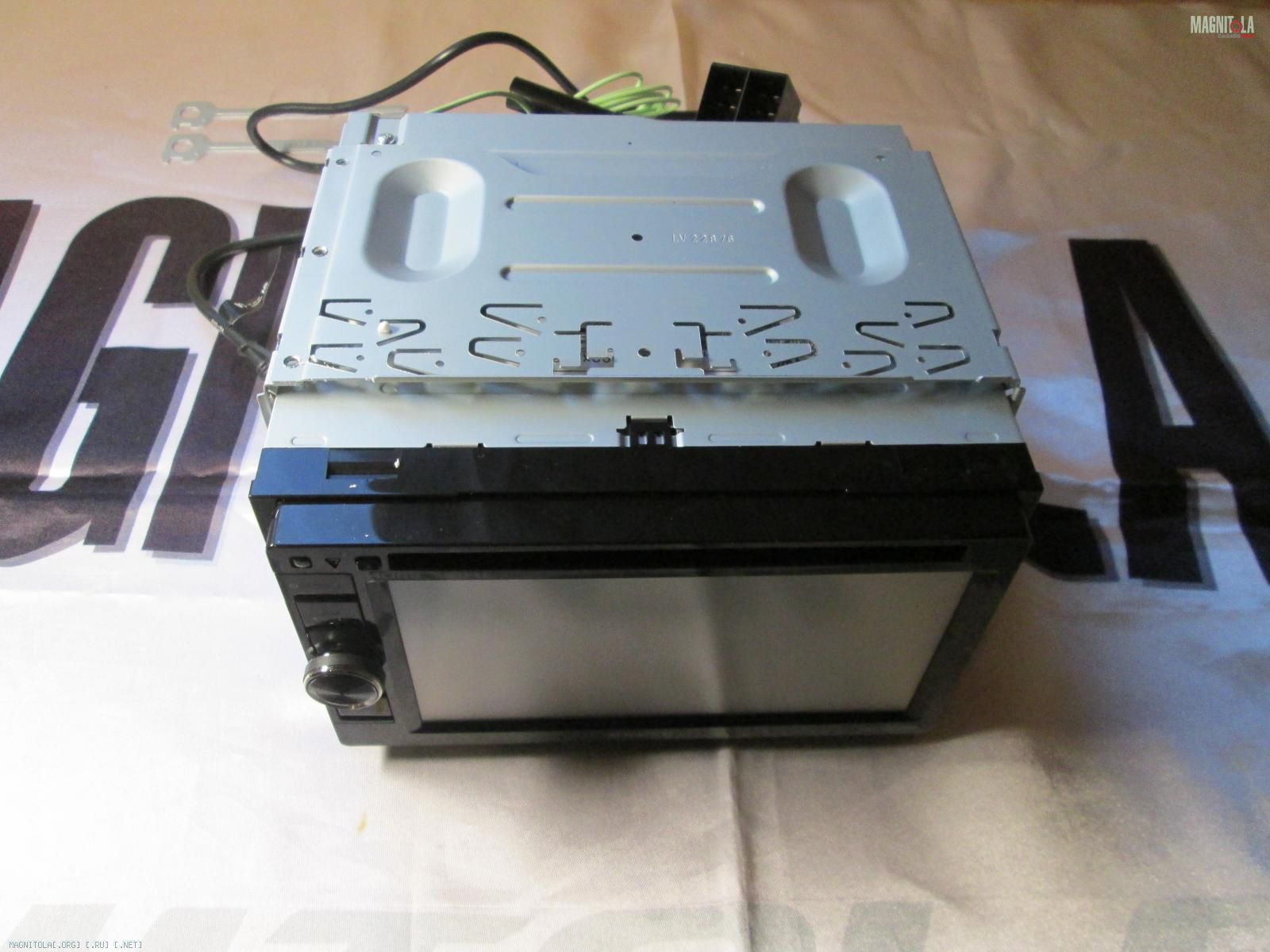

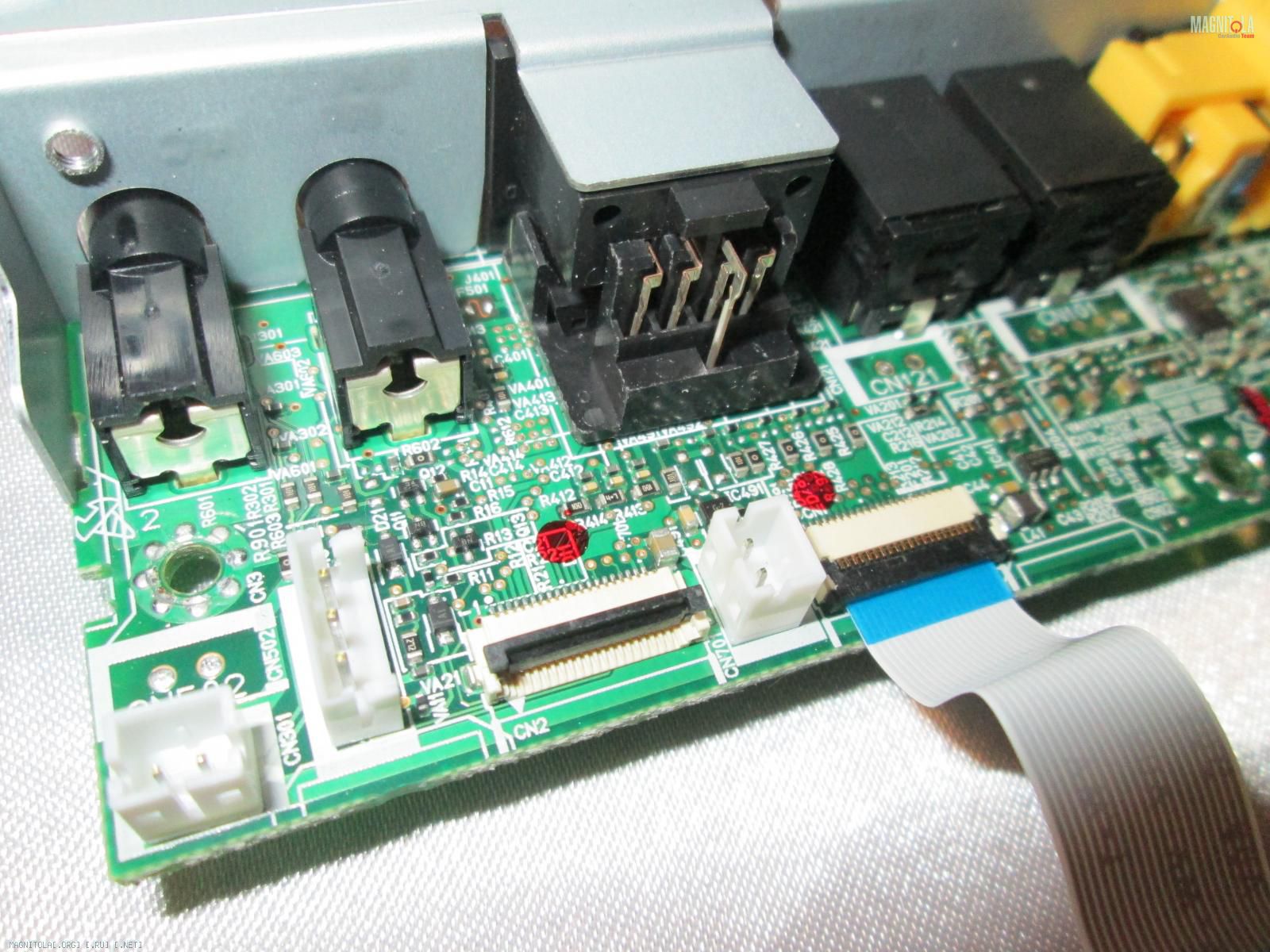

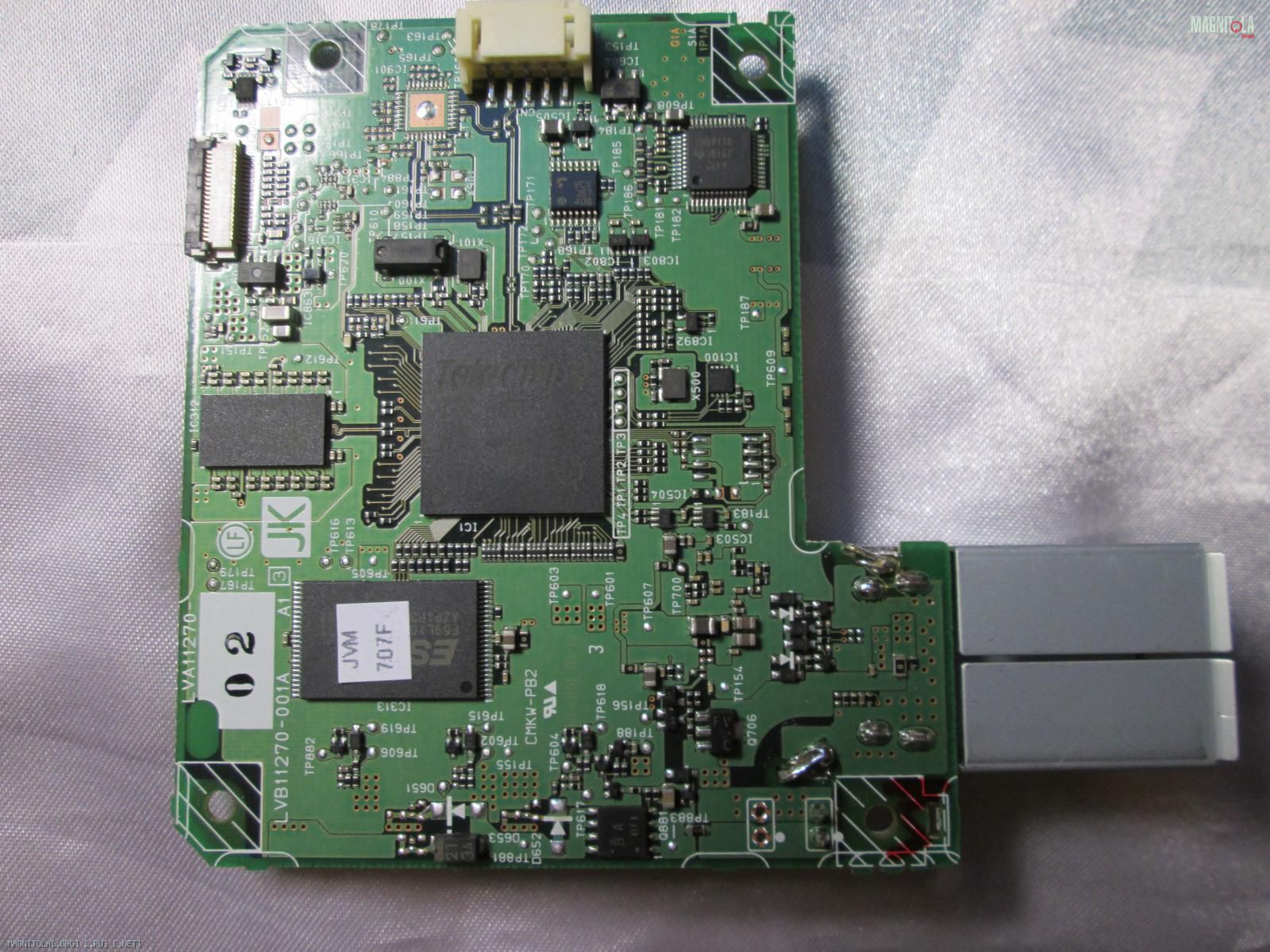

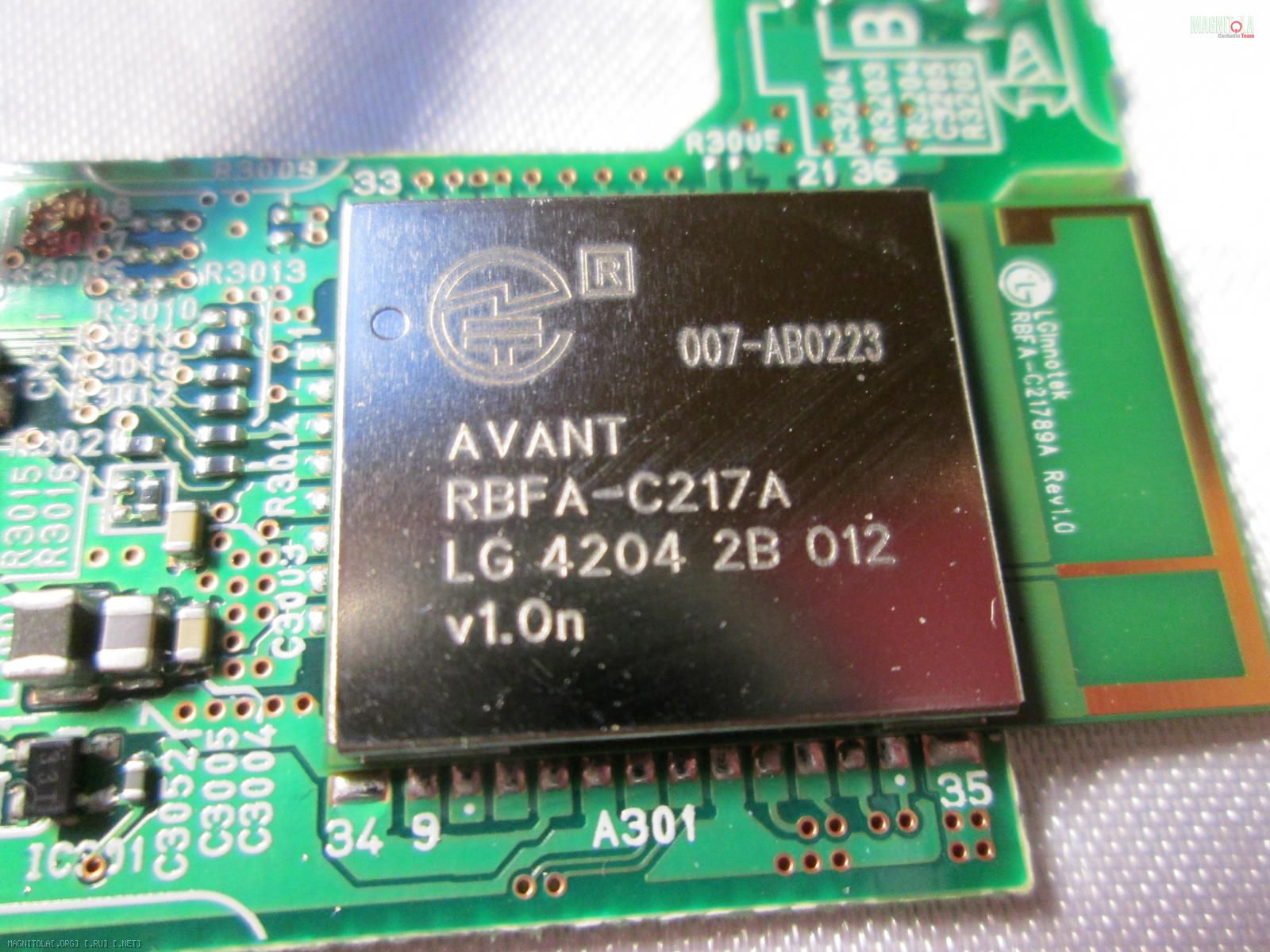

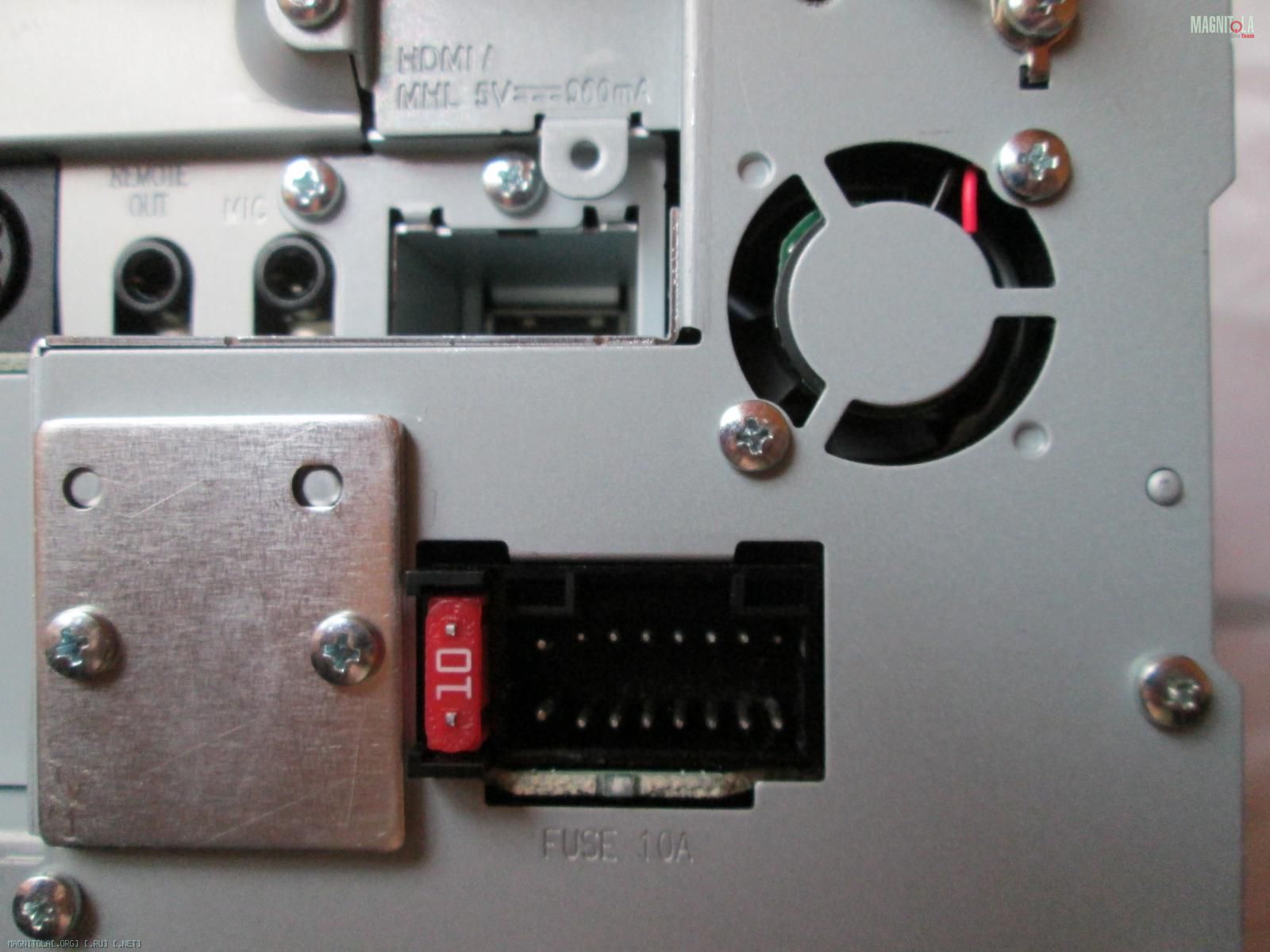

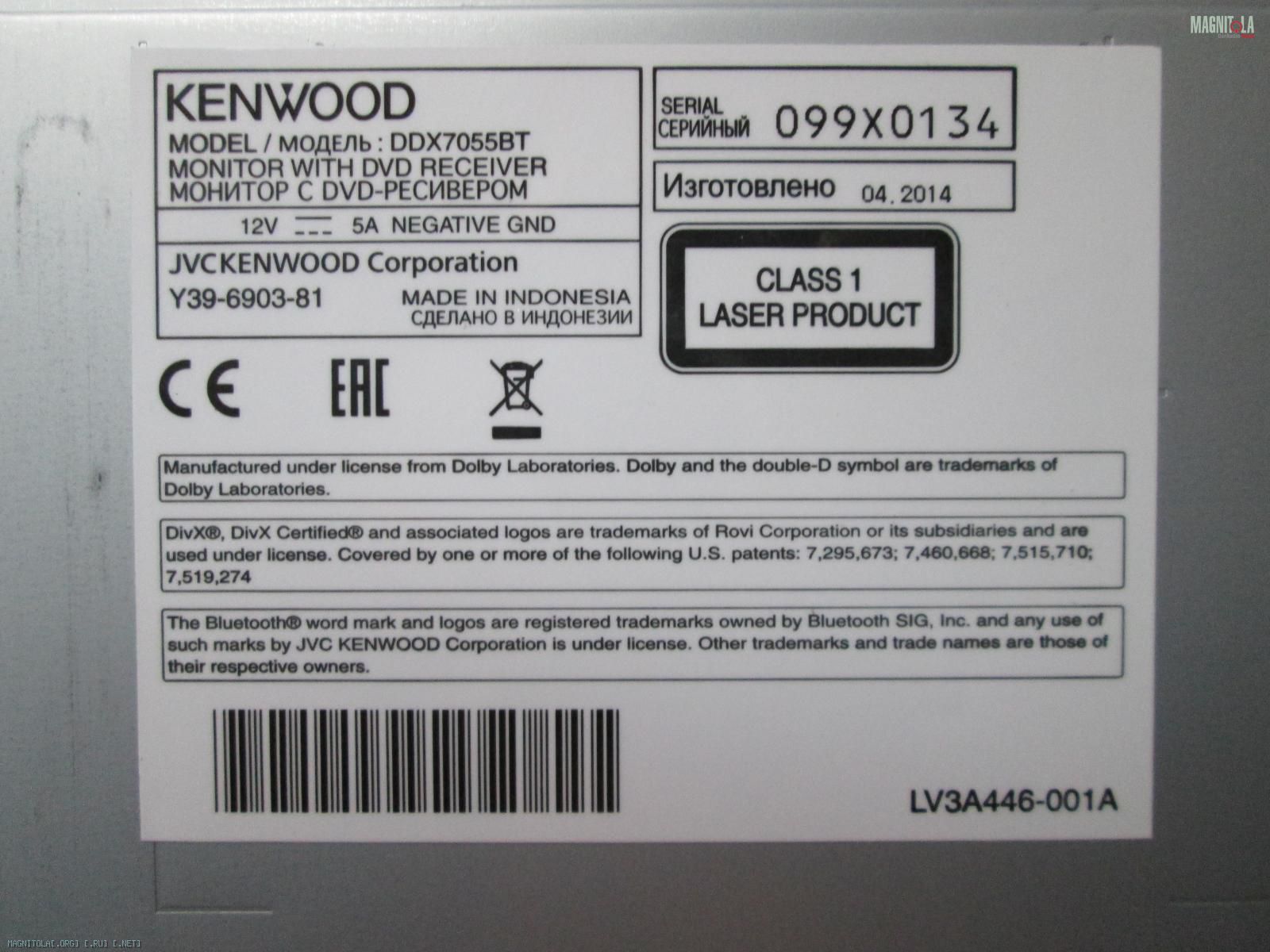

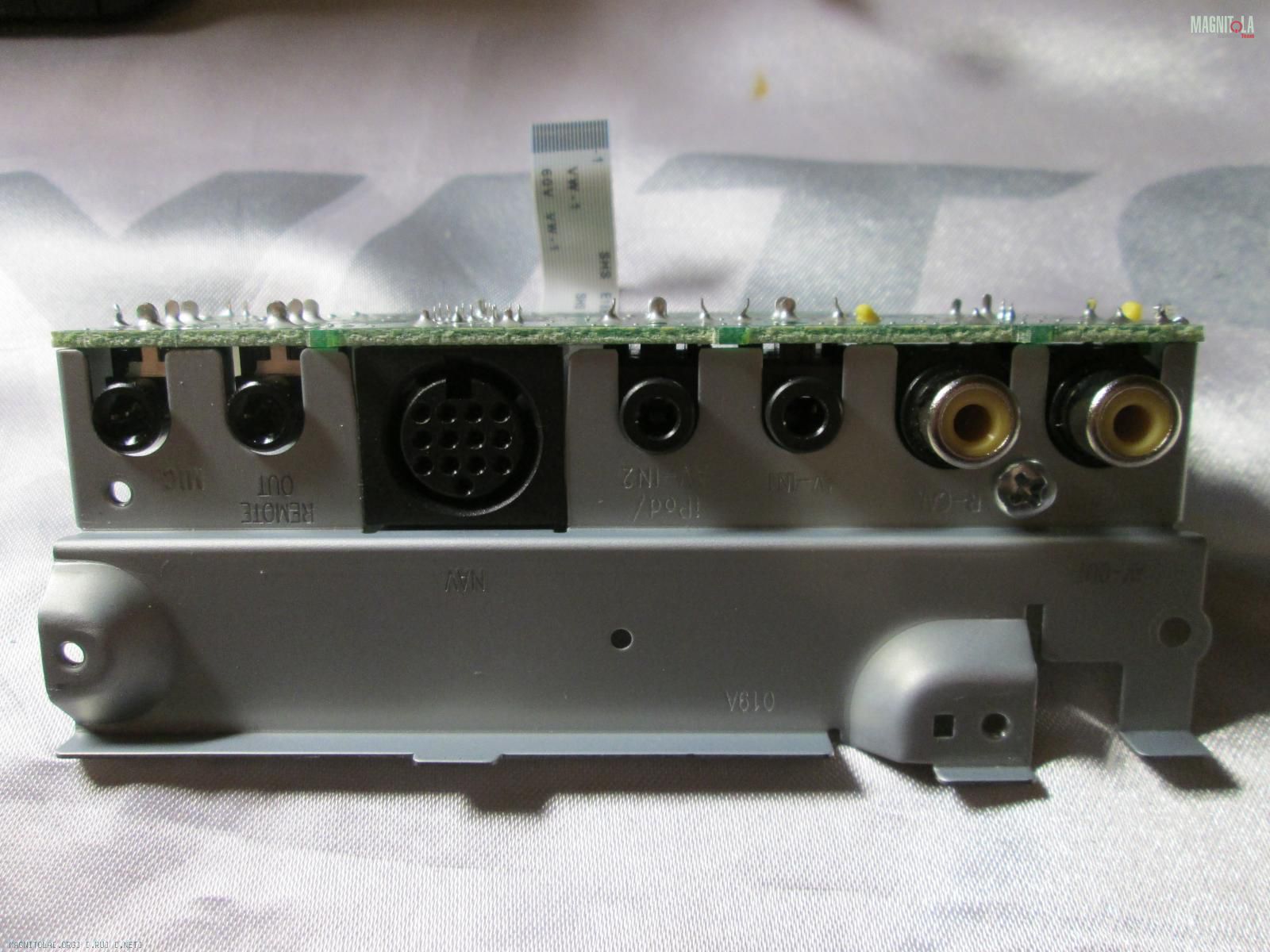

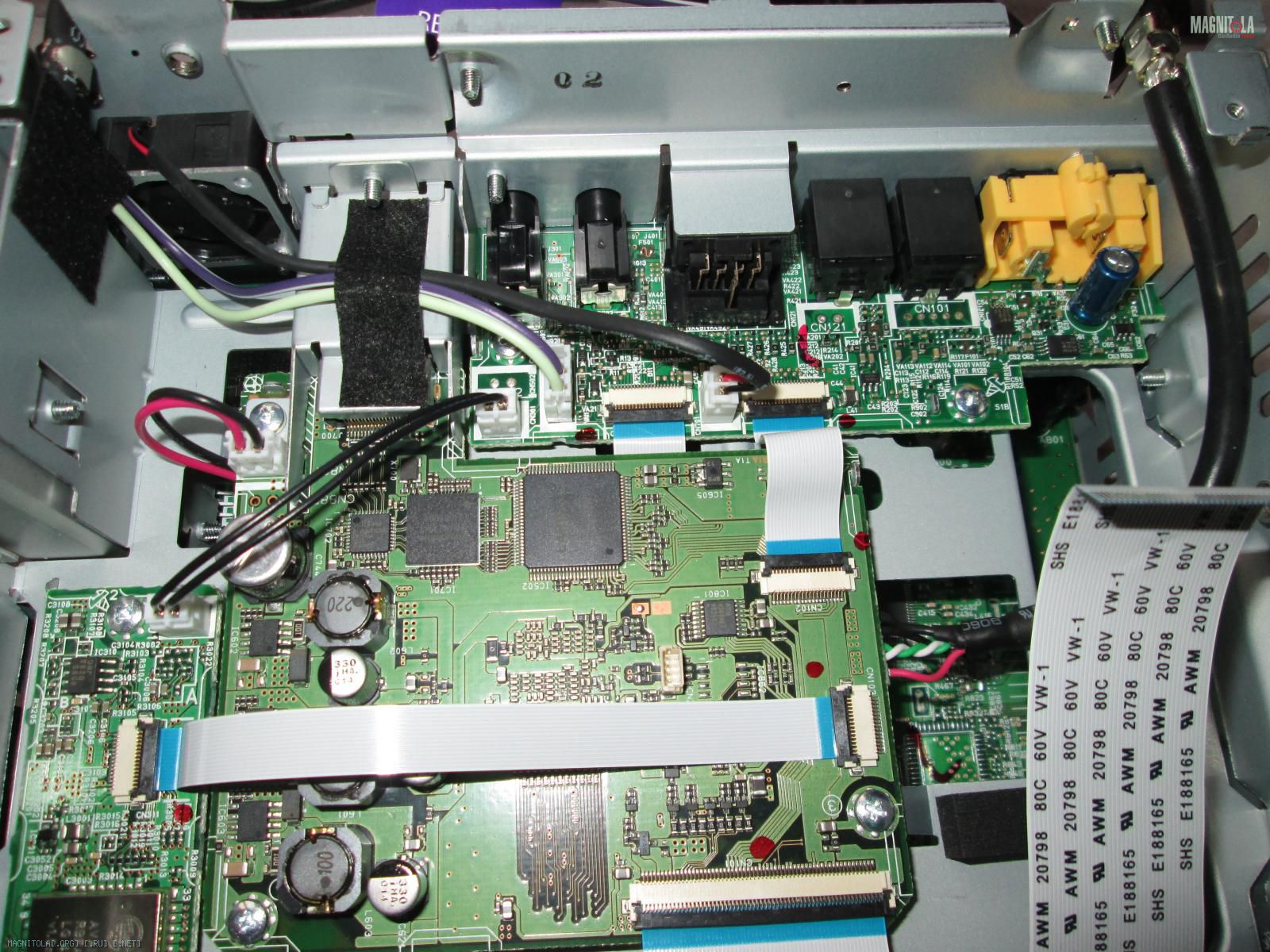

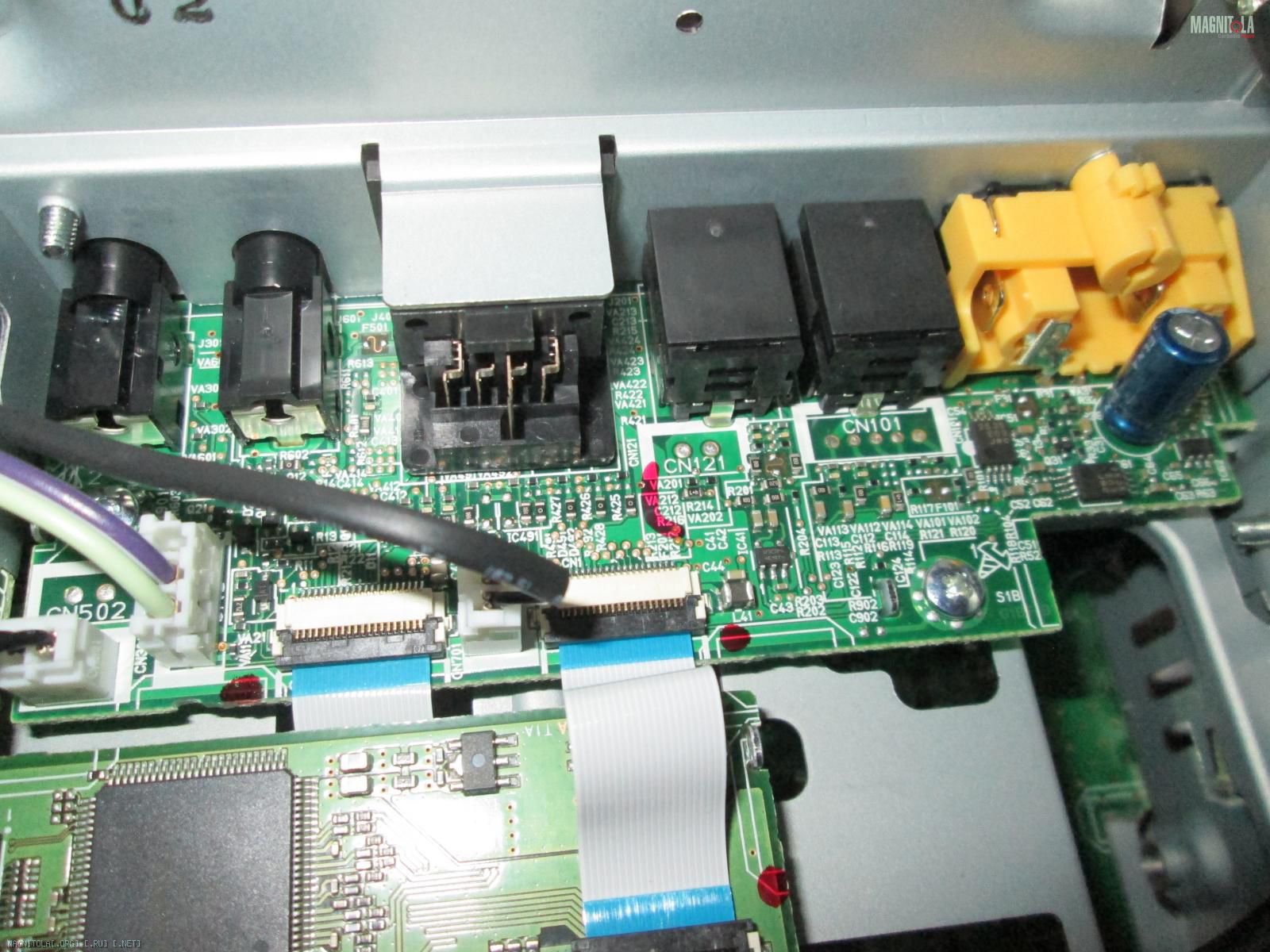

Вложение 683298Вложение 683300Вложение 683302Вложение 683304Вложение 683306Вложение 683308Вложение 683314Вложение 683316Вложение 683318Вложение 683320Вложение 683322Вложение 683324Вложение 683328Вложение 683330Вложение 683332Вложение 683334Вложение 683336Вложение 683338Вложение 683340Вложение 683342Вложение 683344Вложение 683346Вложение 683348Вложение 683350Вложение 683358Вложение 683360Вложение 683362Вложение 683362Вложение 683364Вложение 683366Вложение 683368Вложение 683450

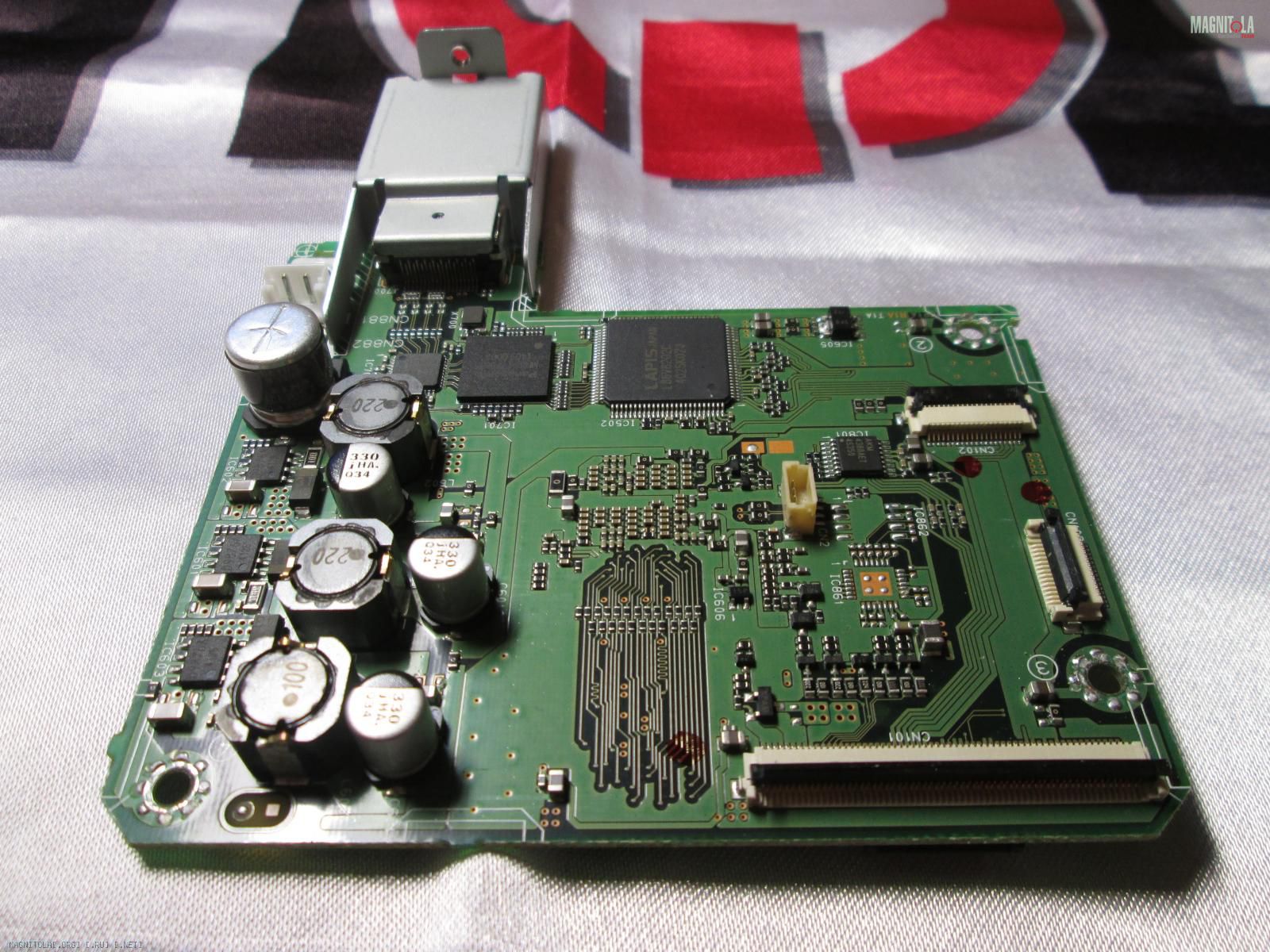

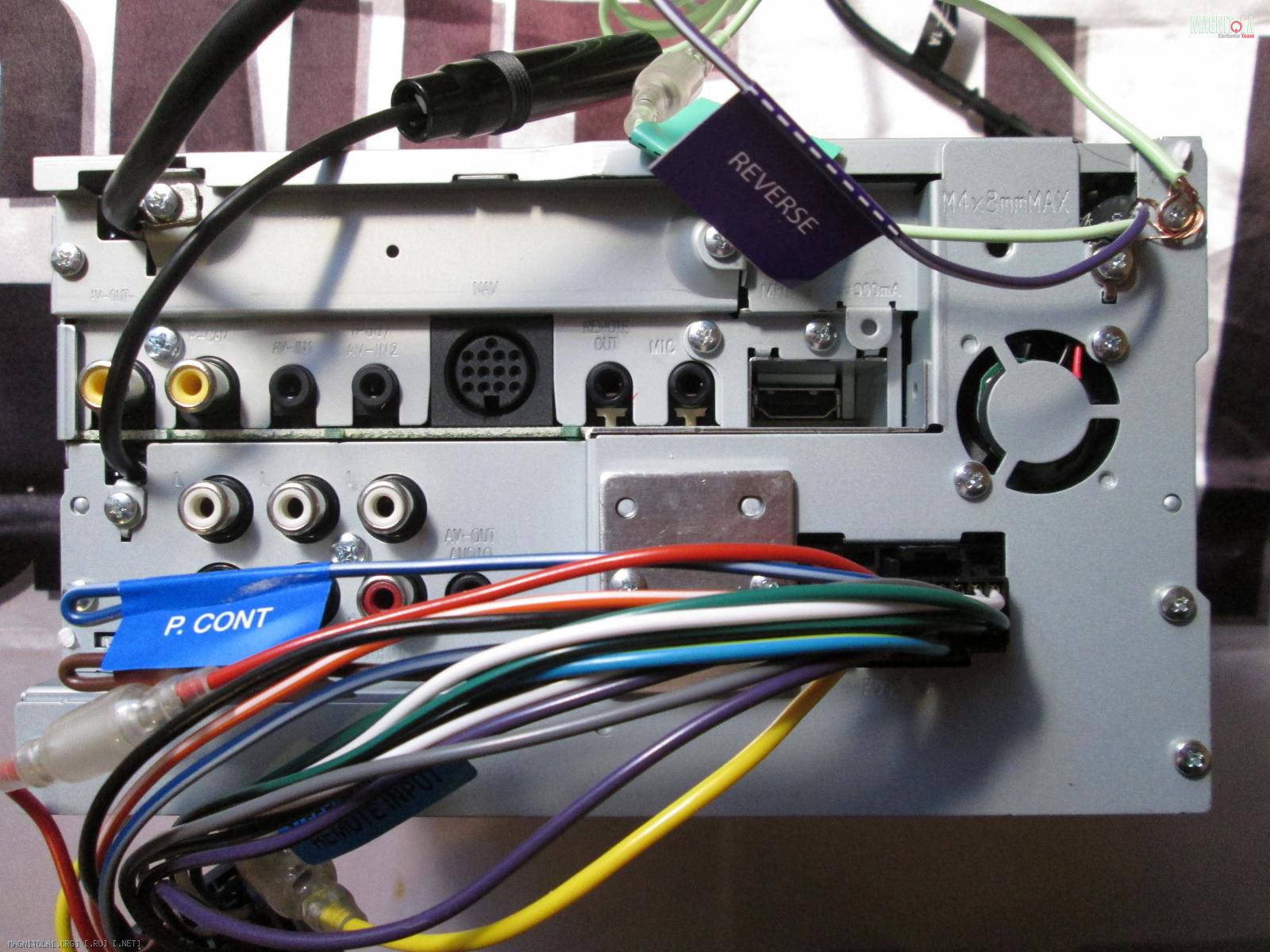

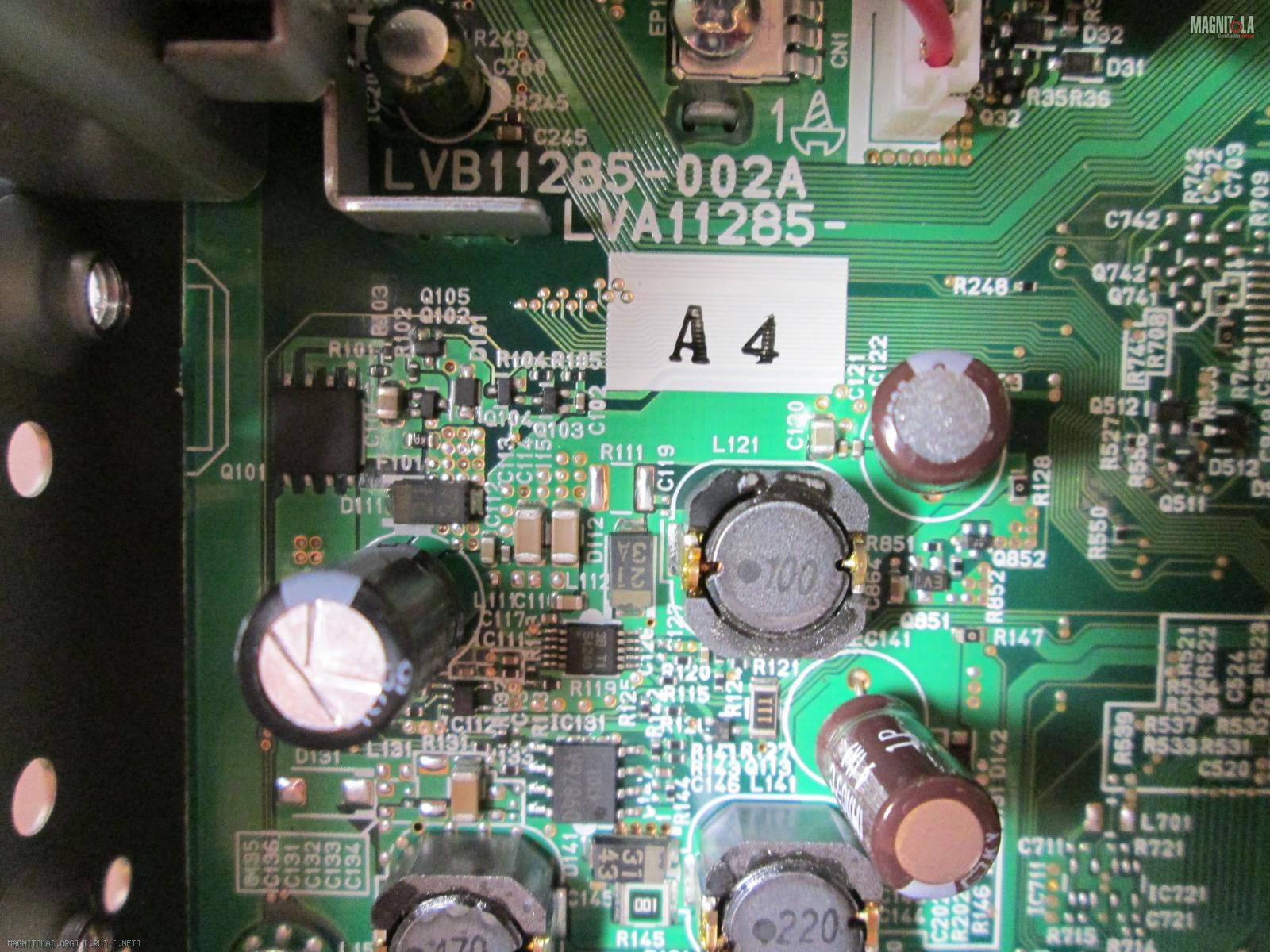

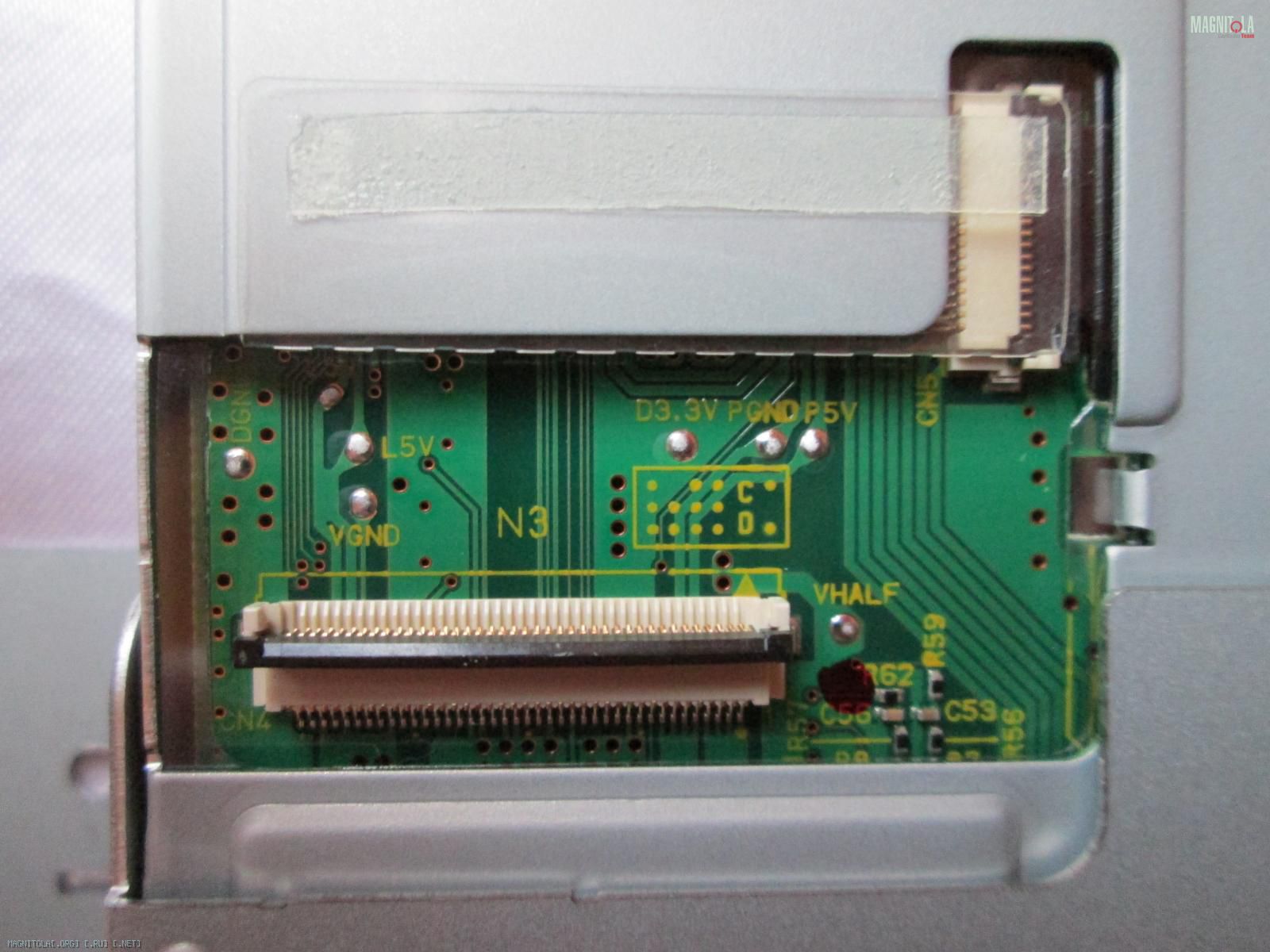

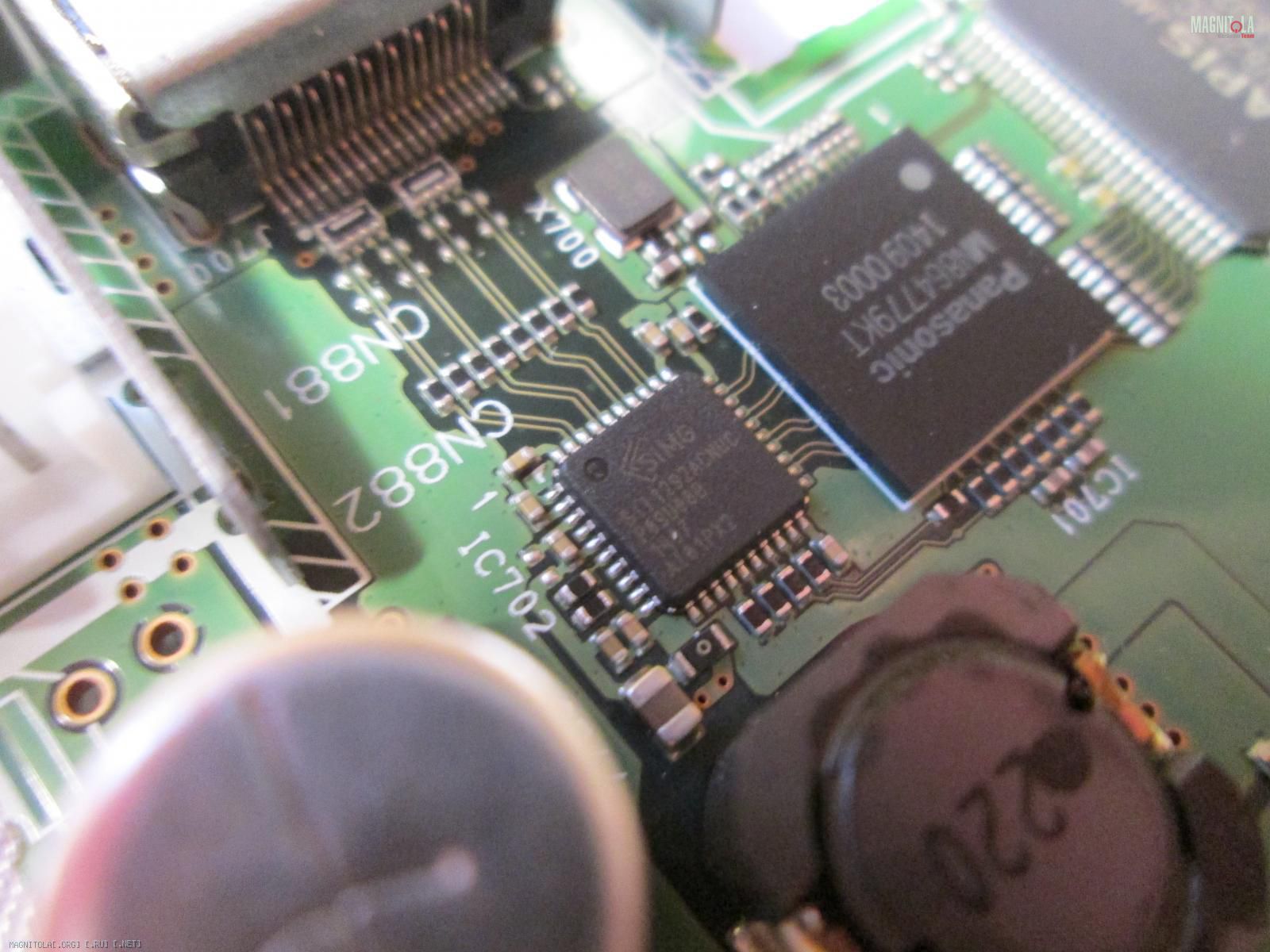

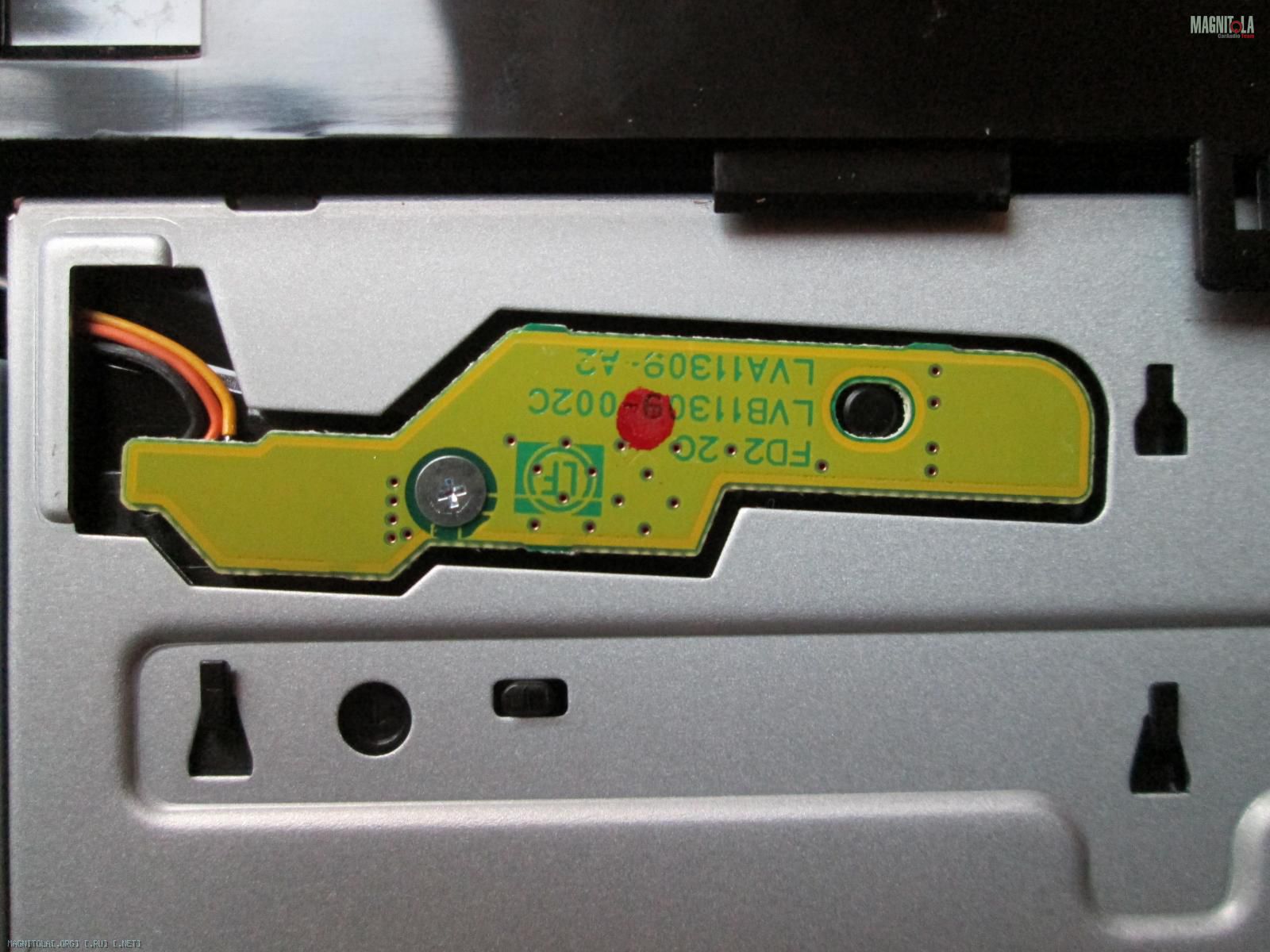

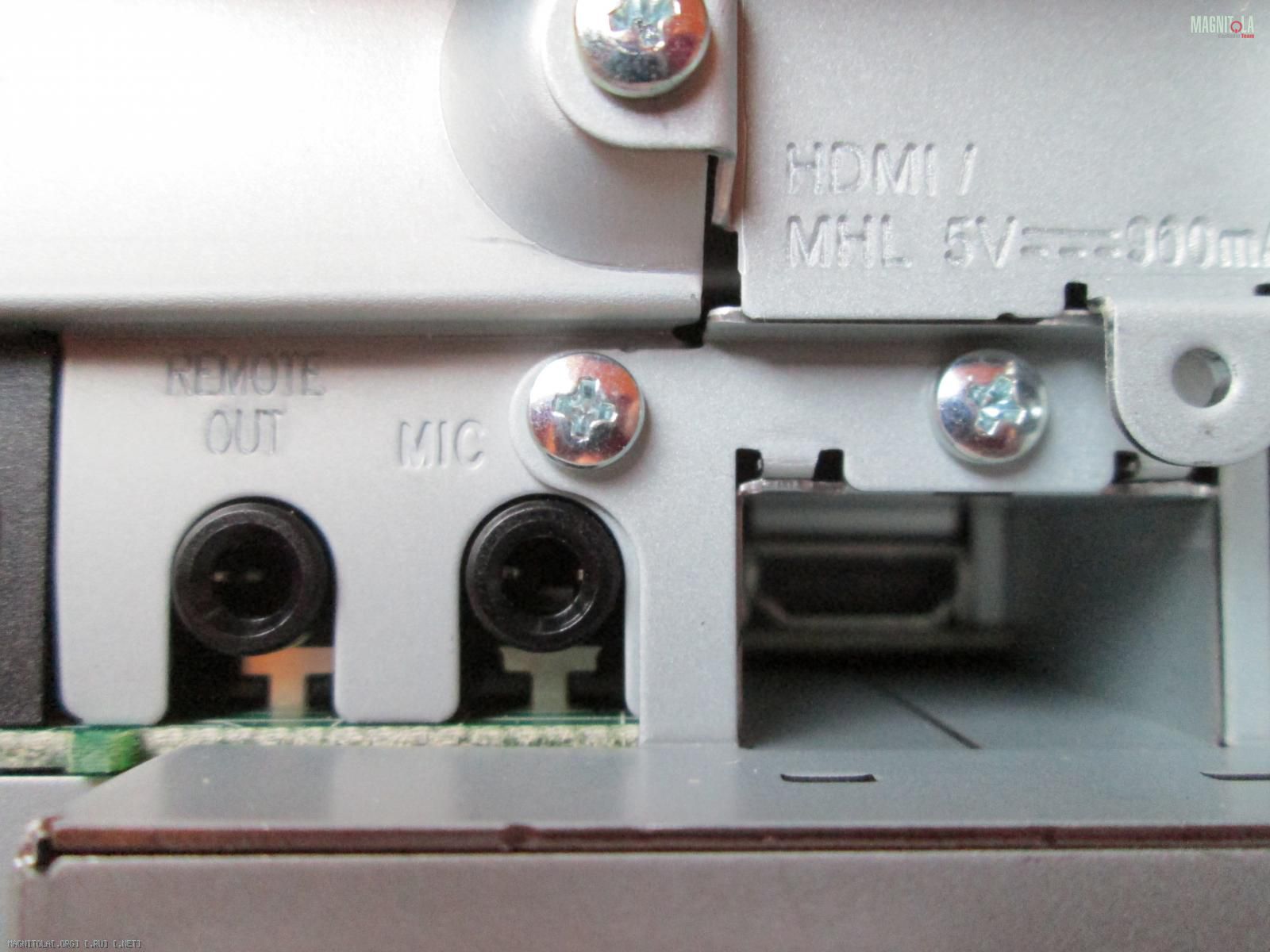

KENWOOD DDX5055BT

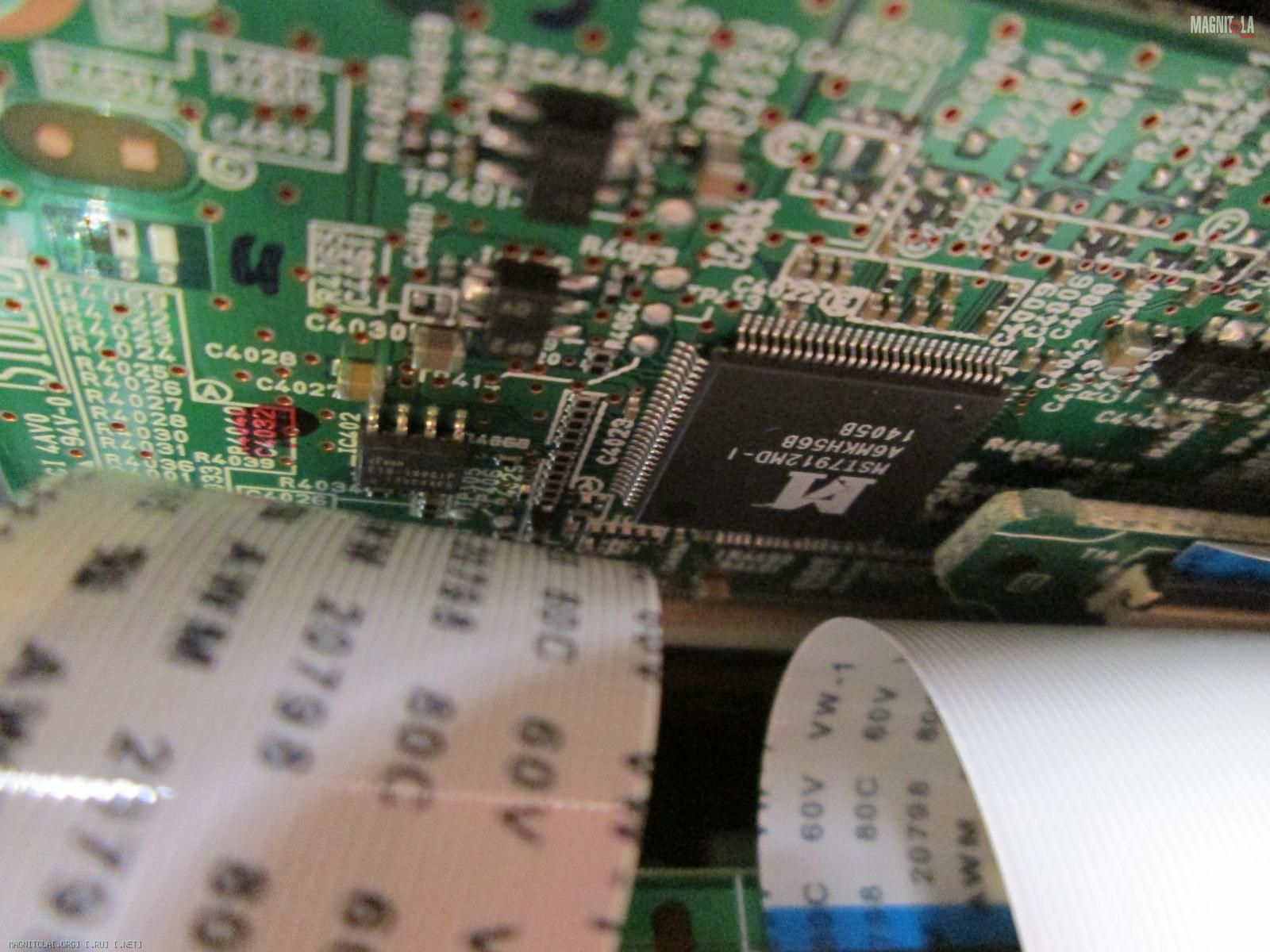

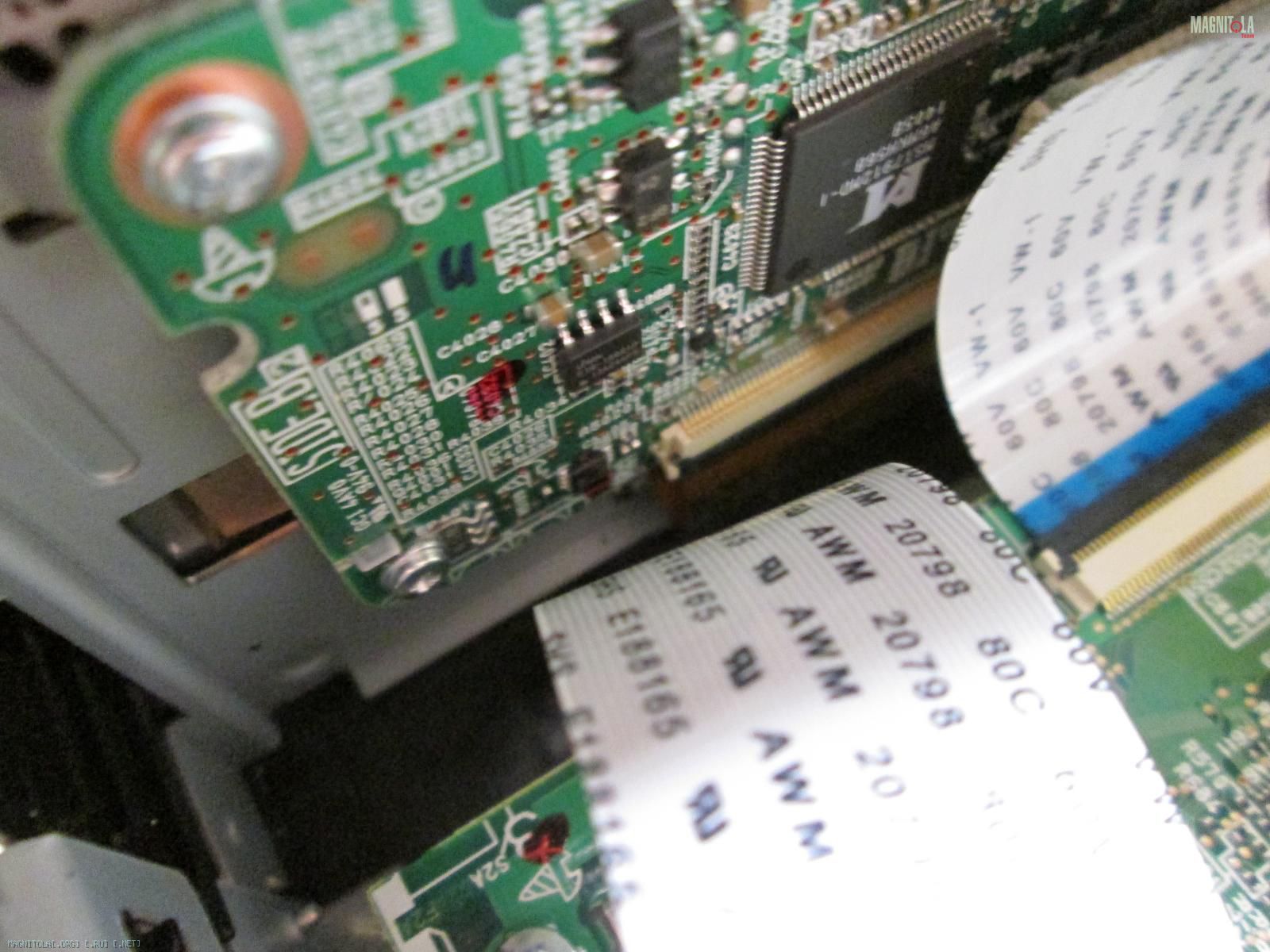

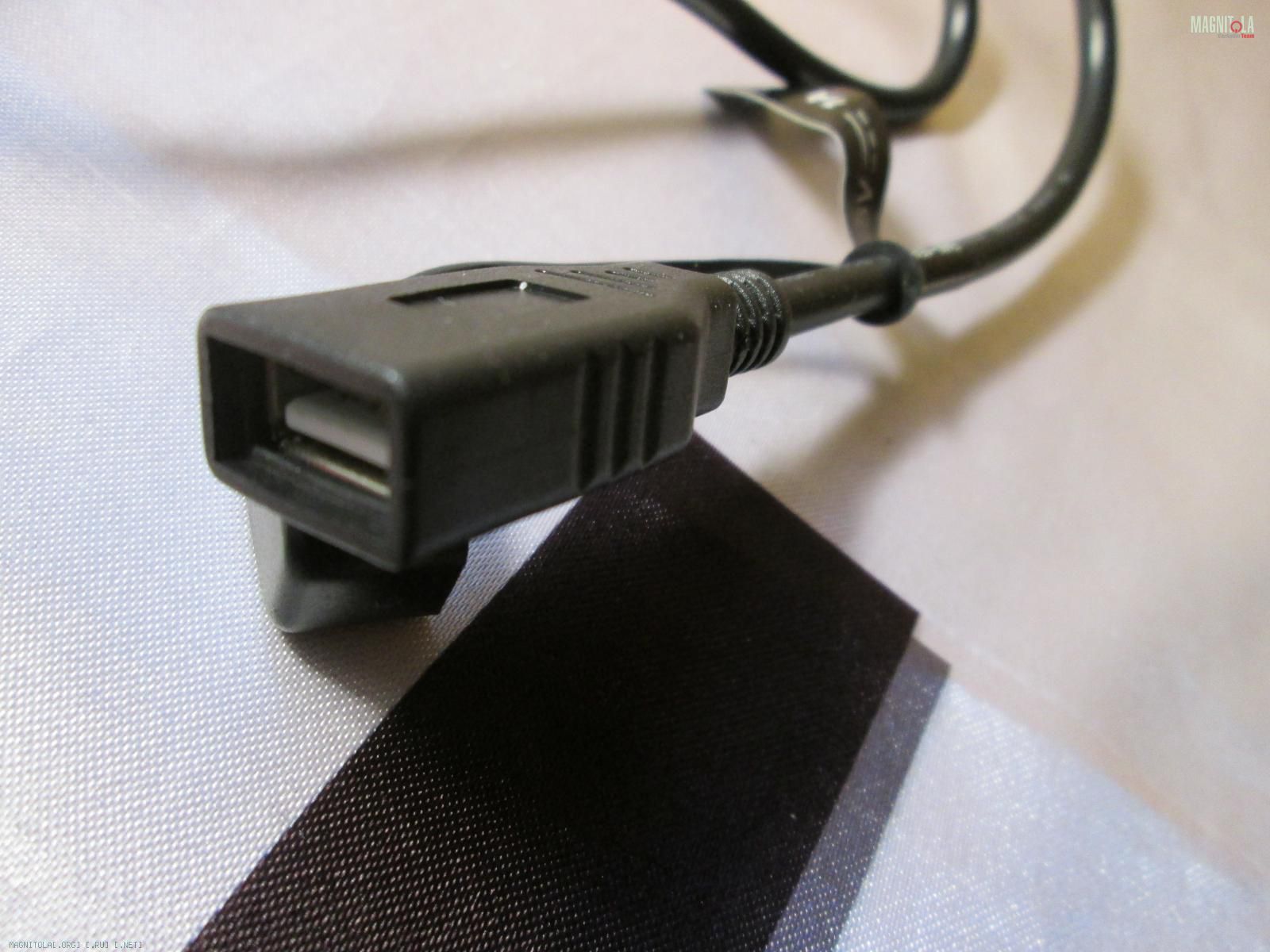

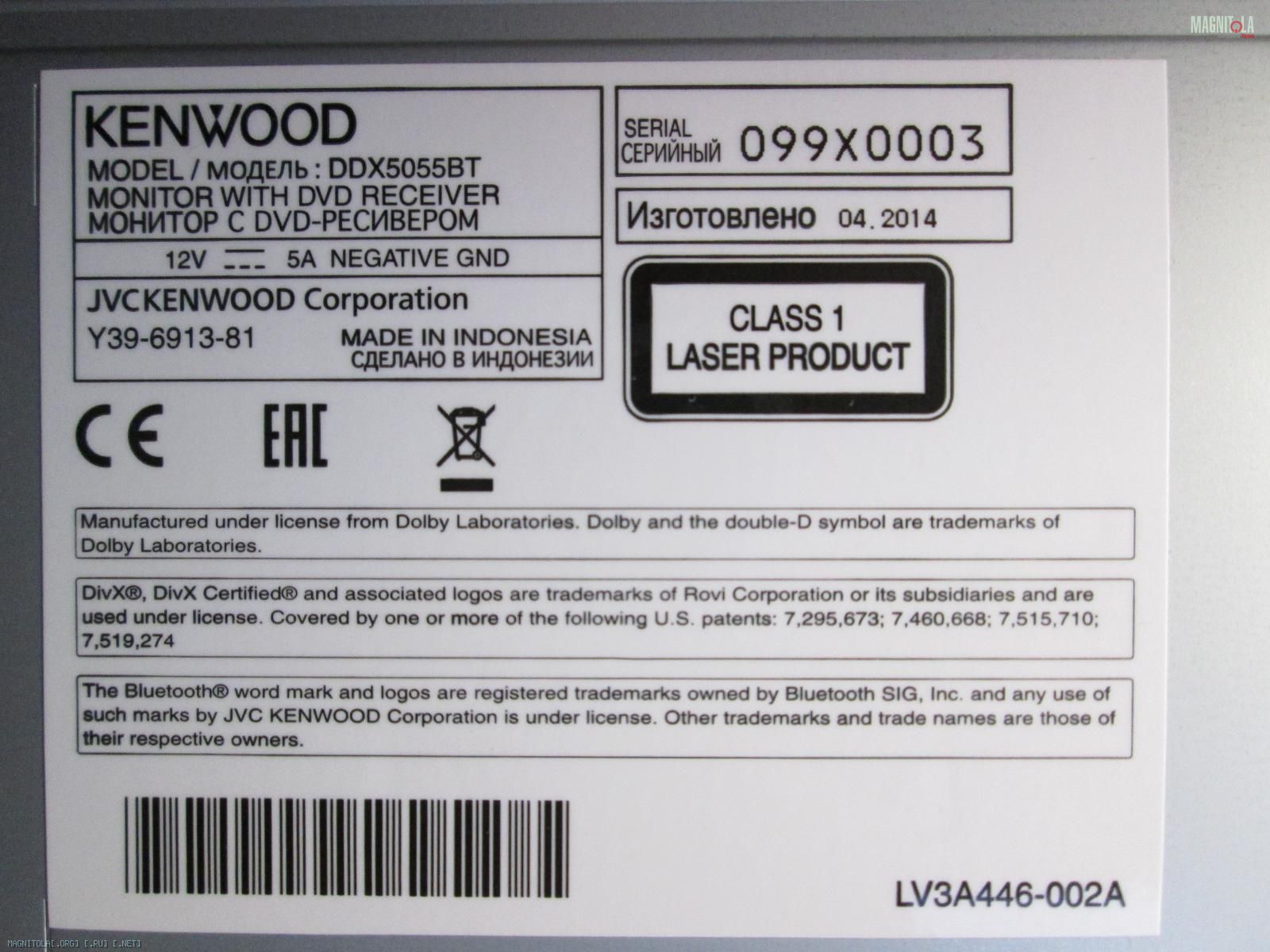

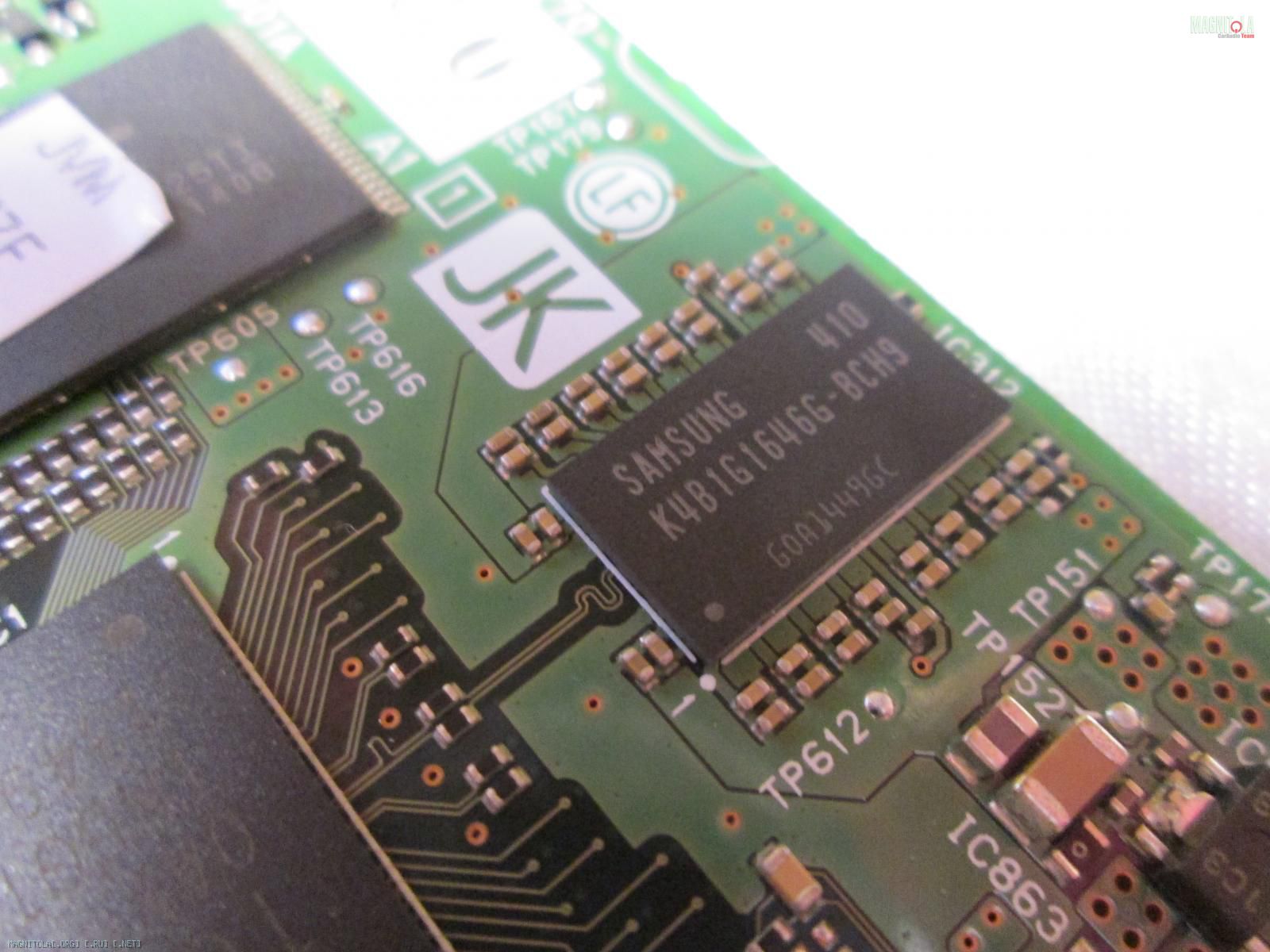

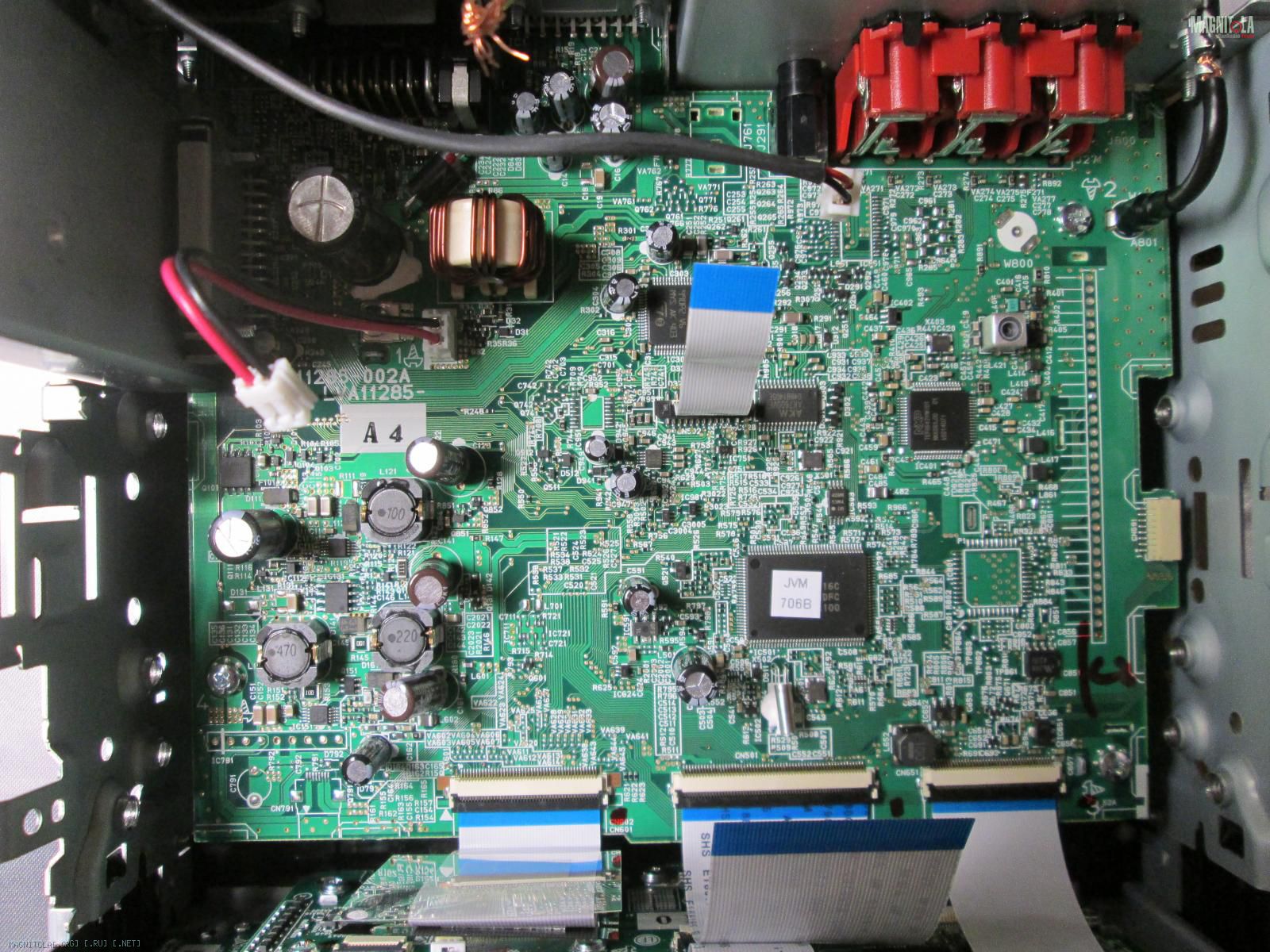

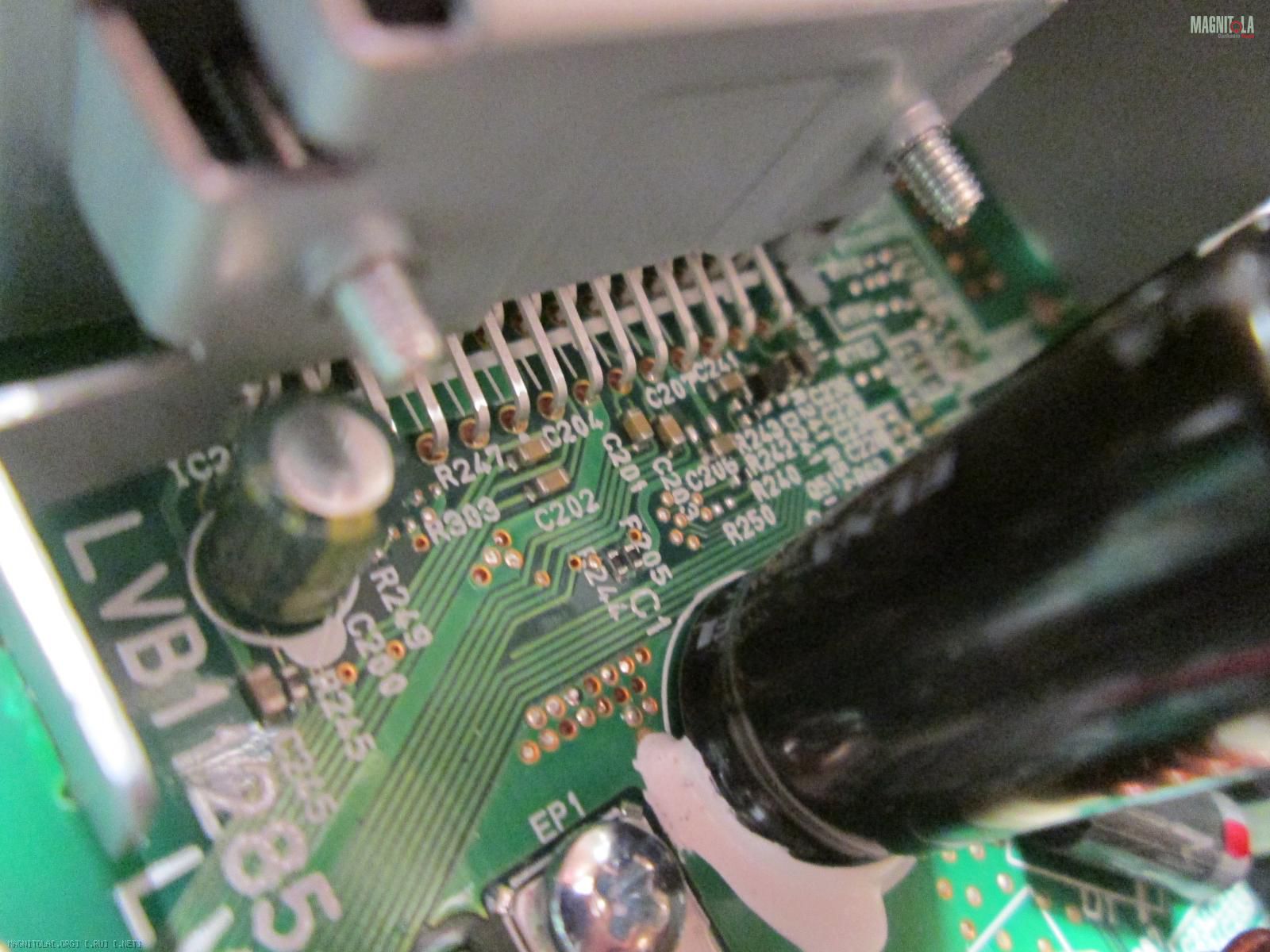

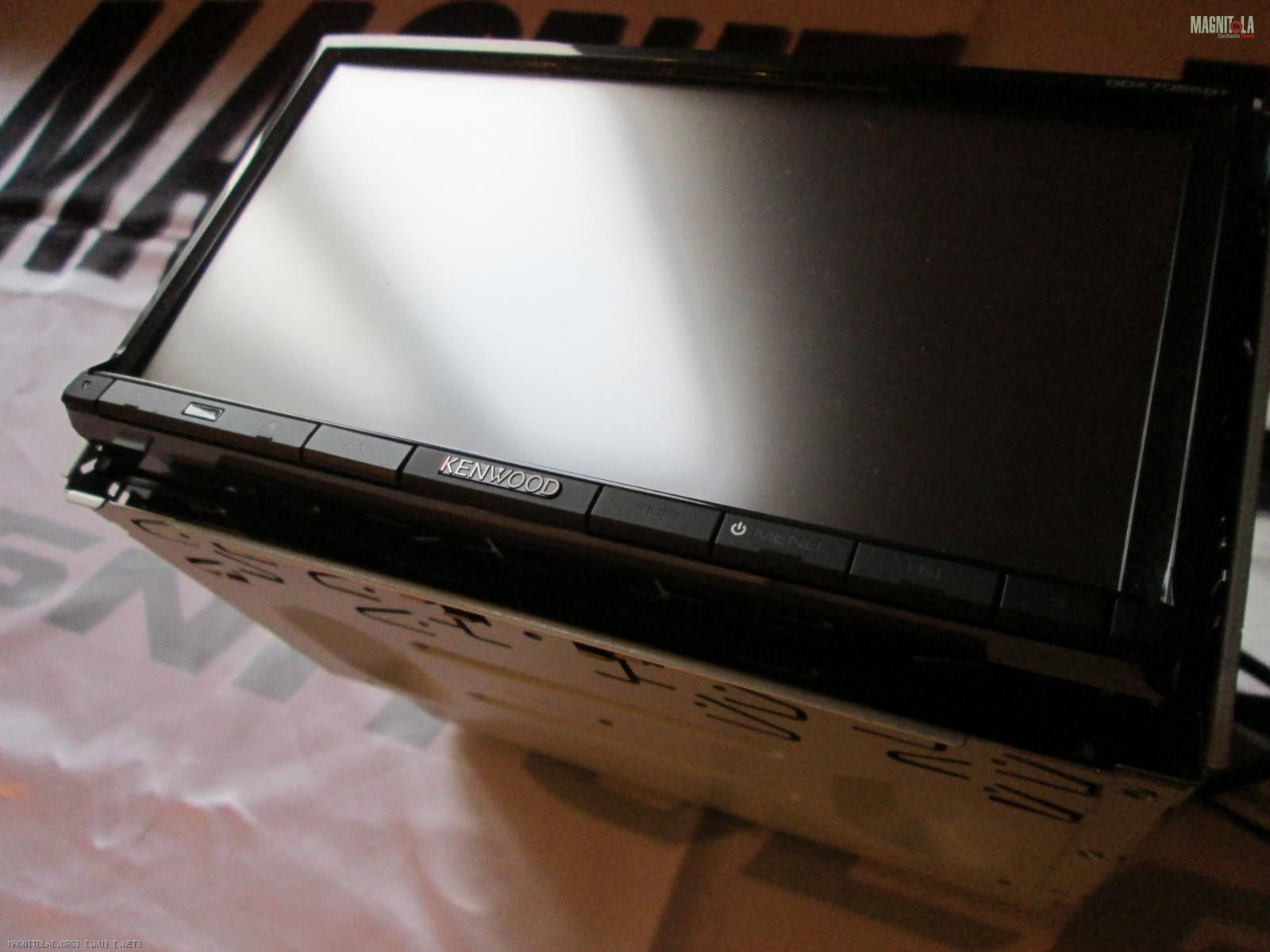

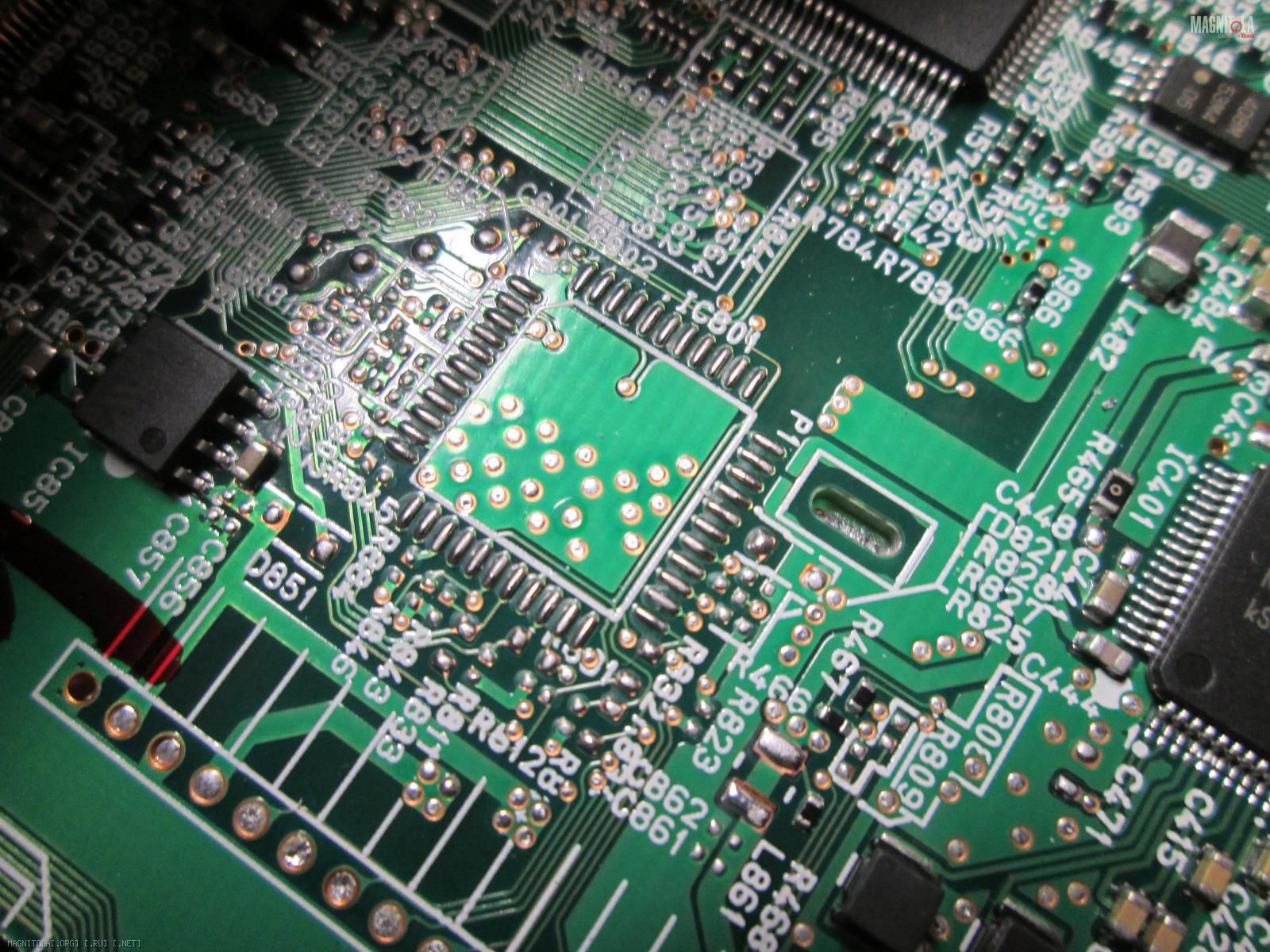

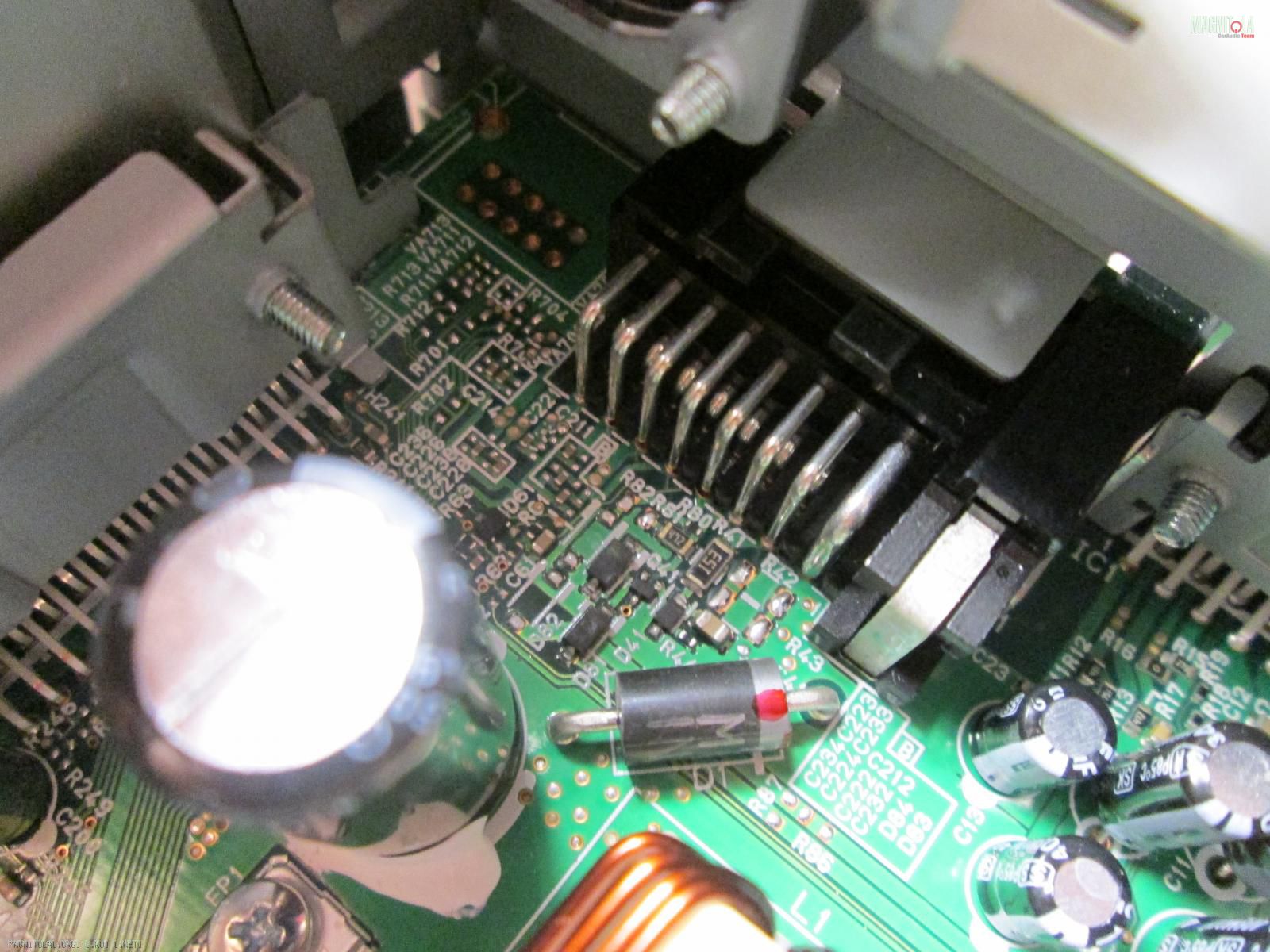

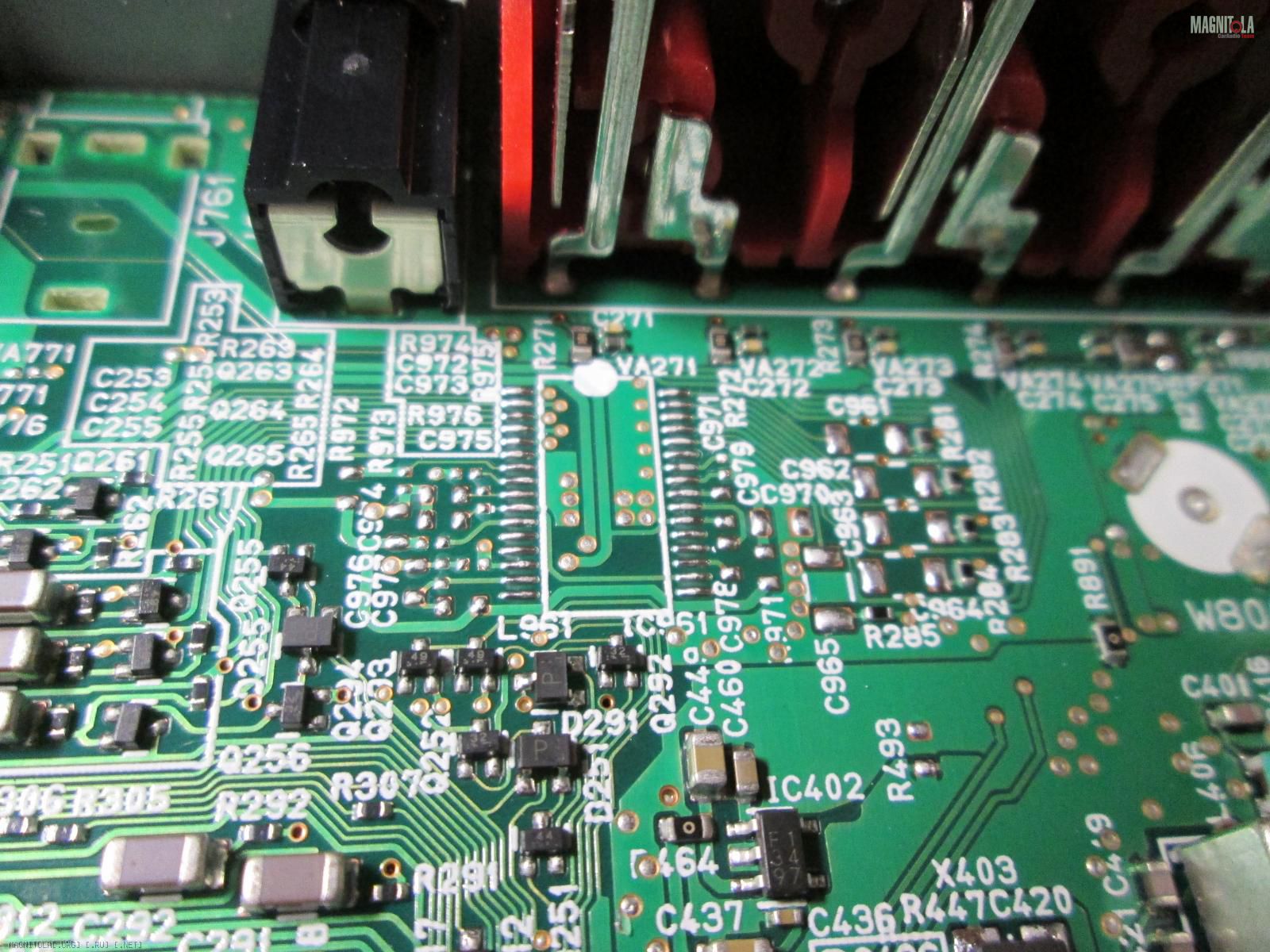

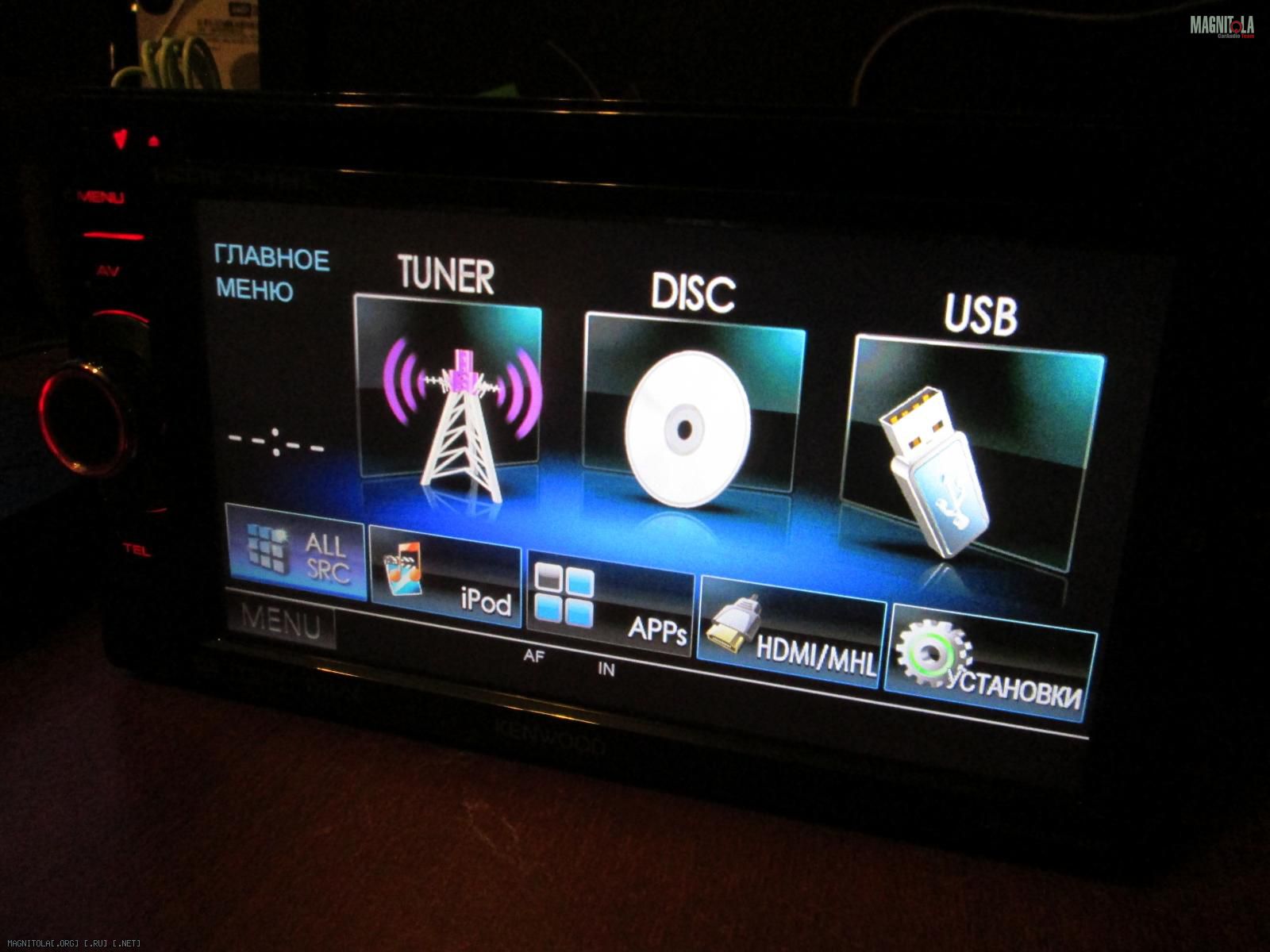

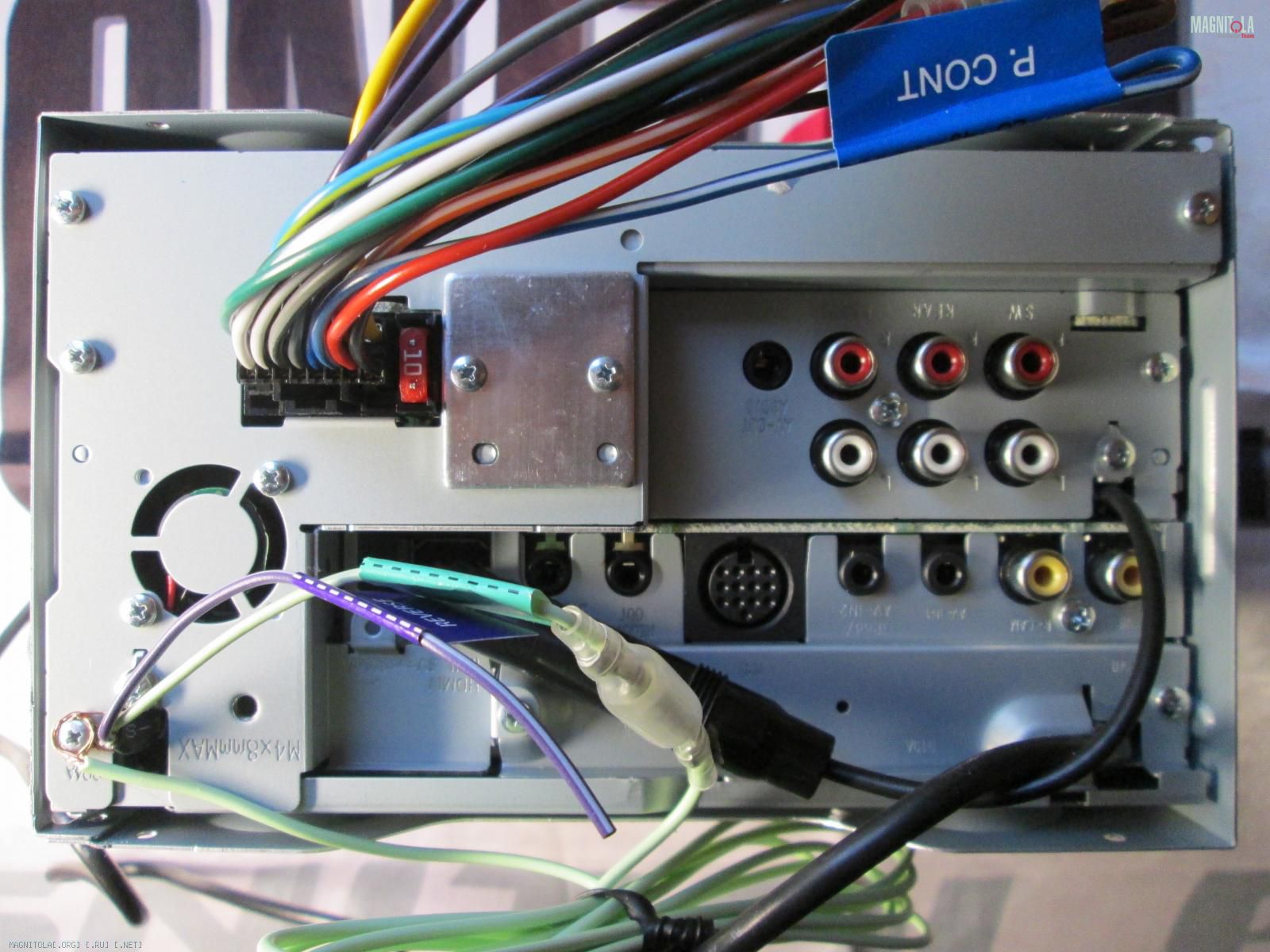

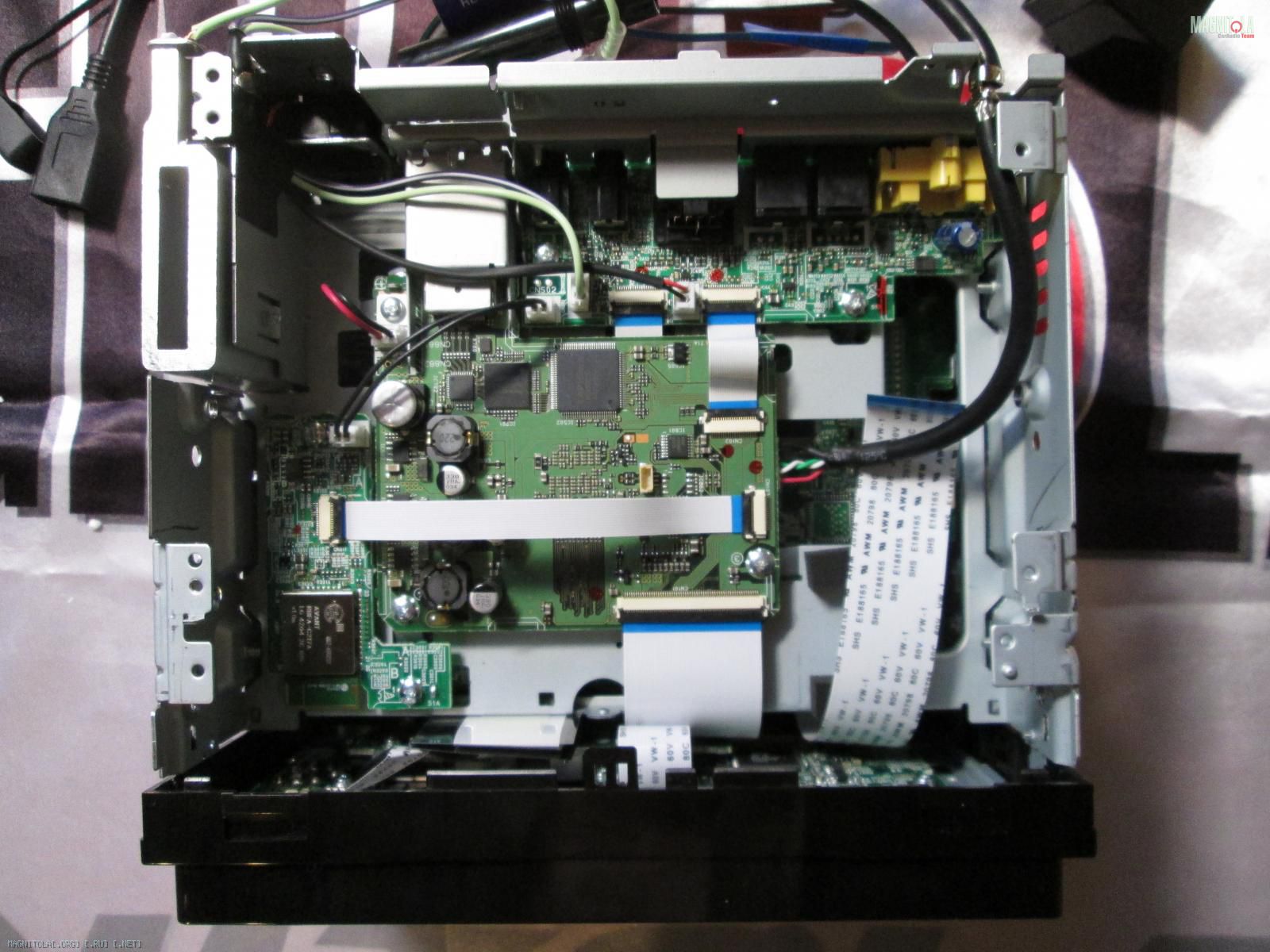

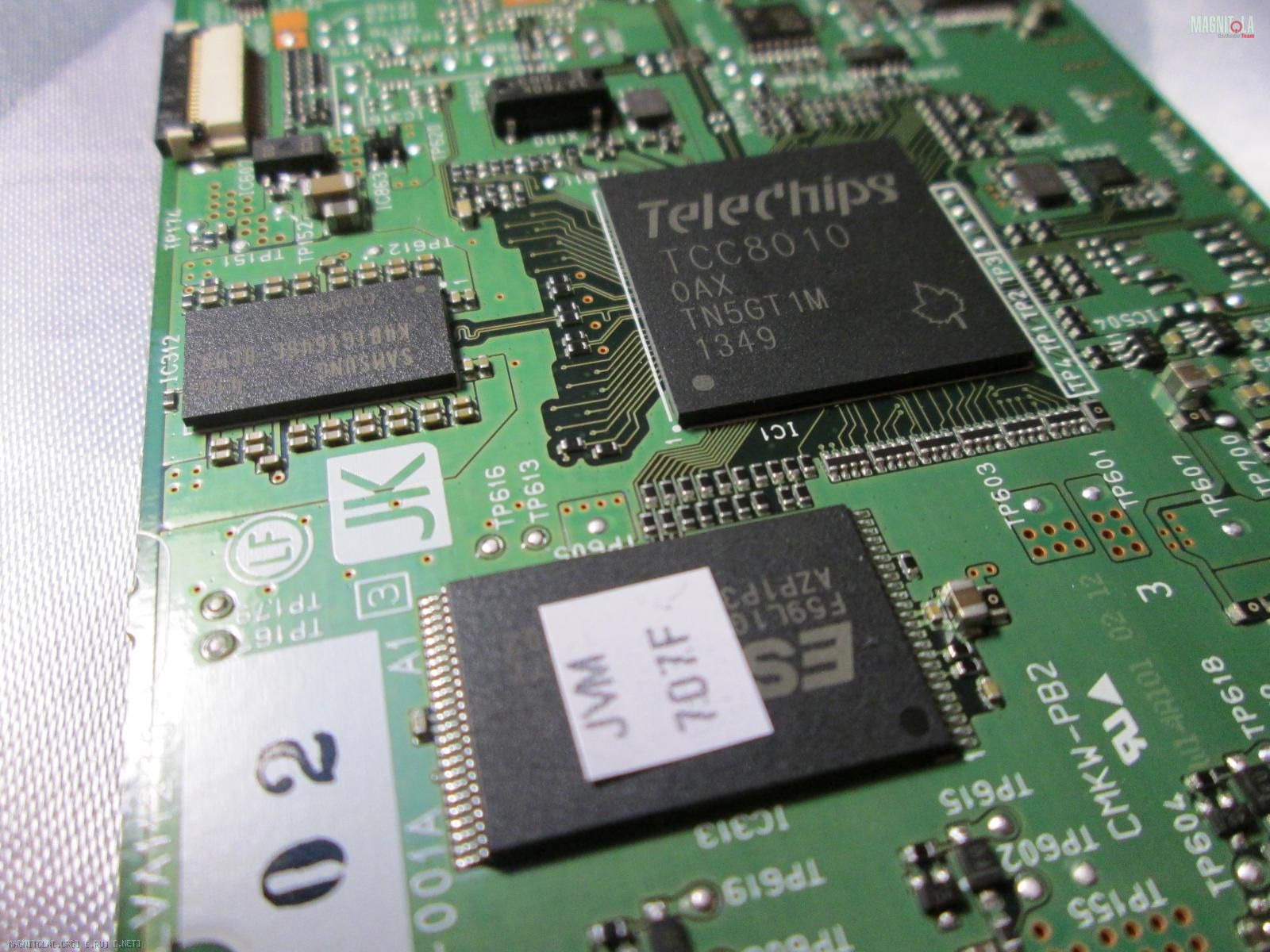

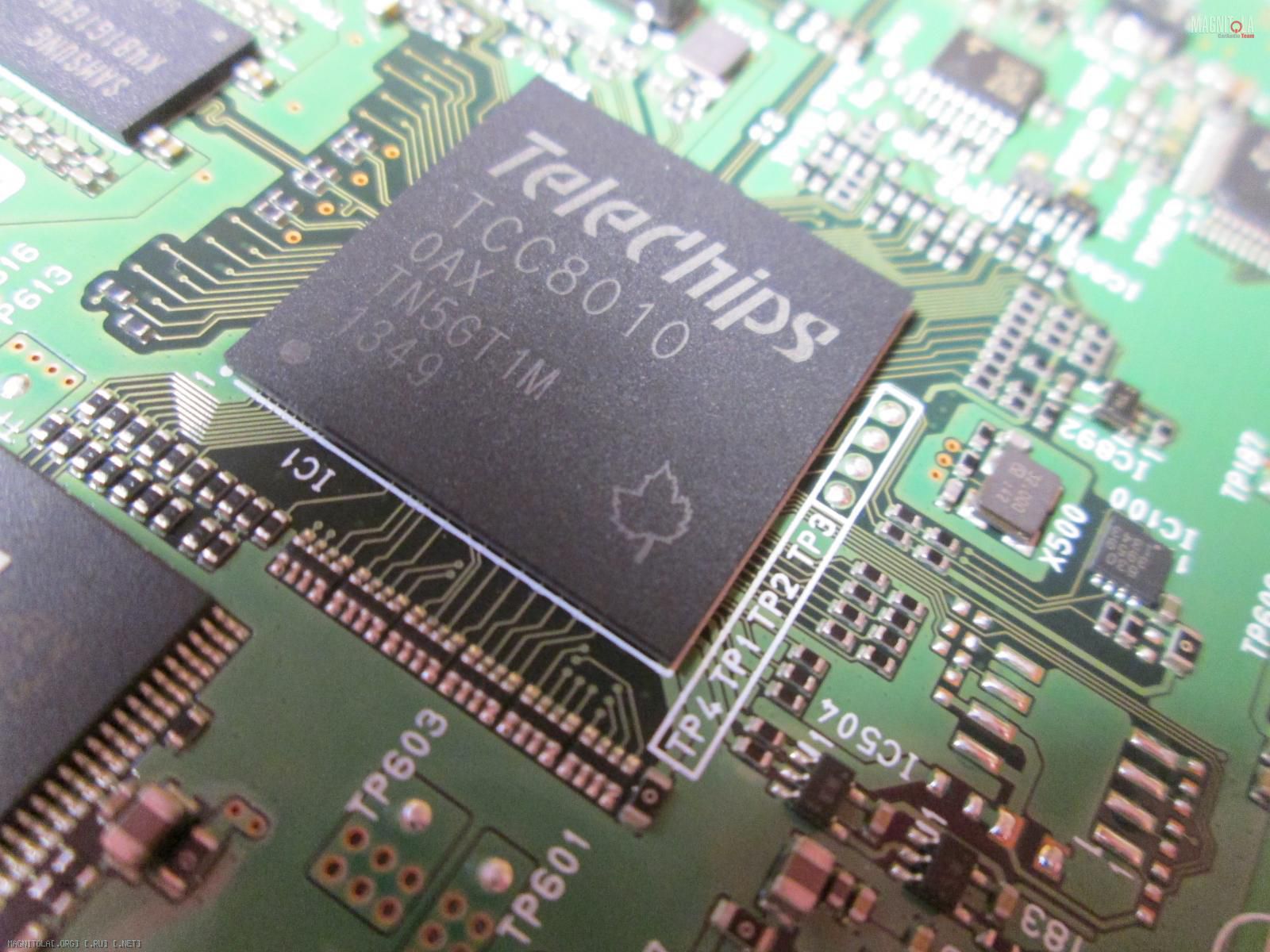

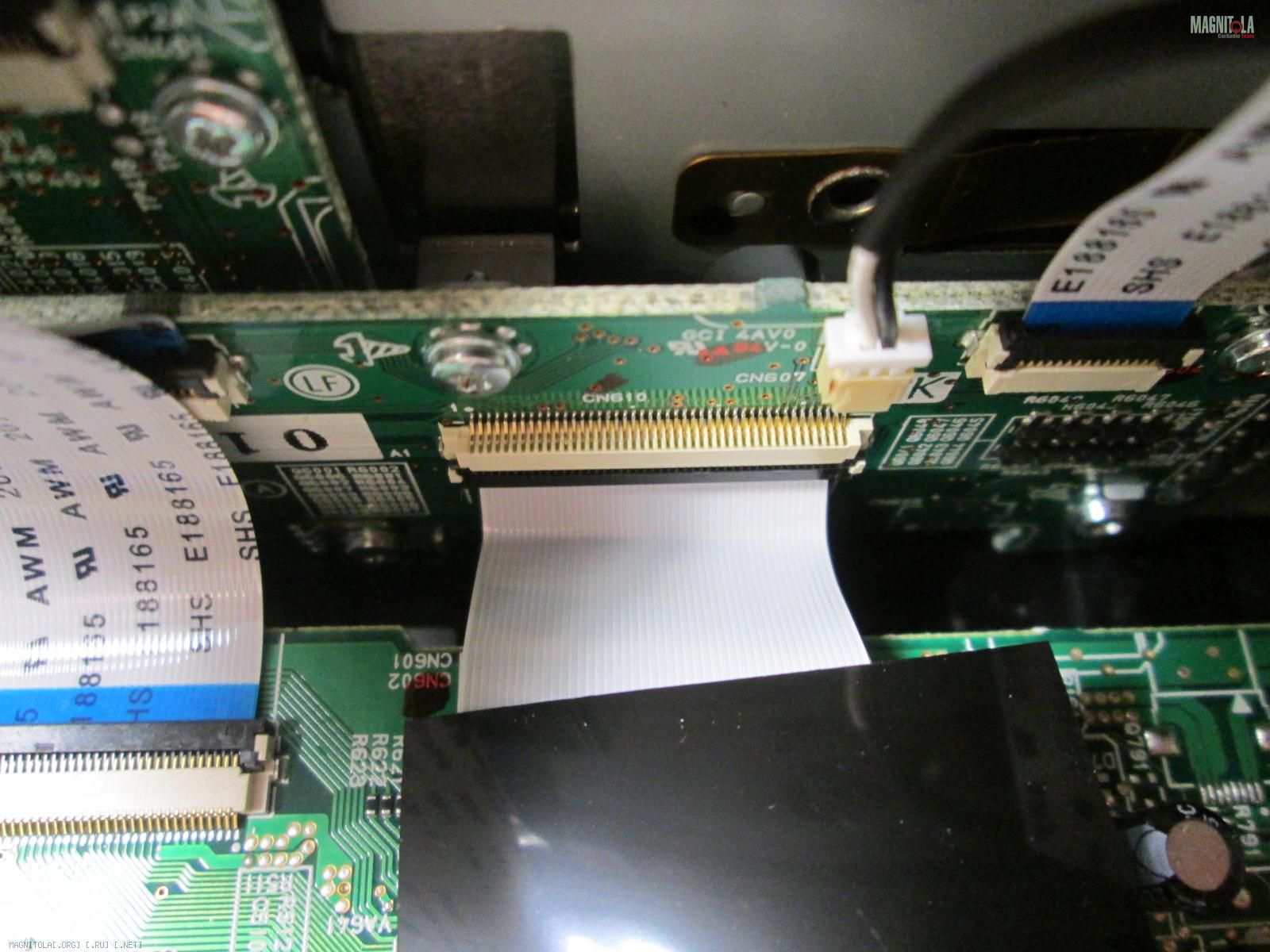

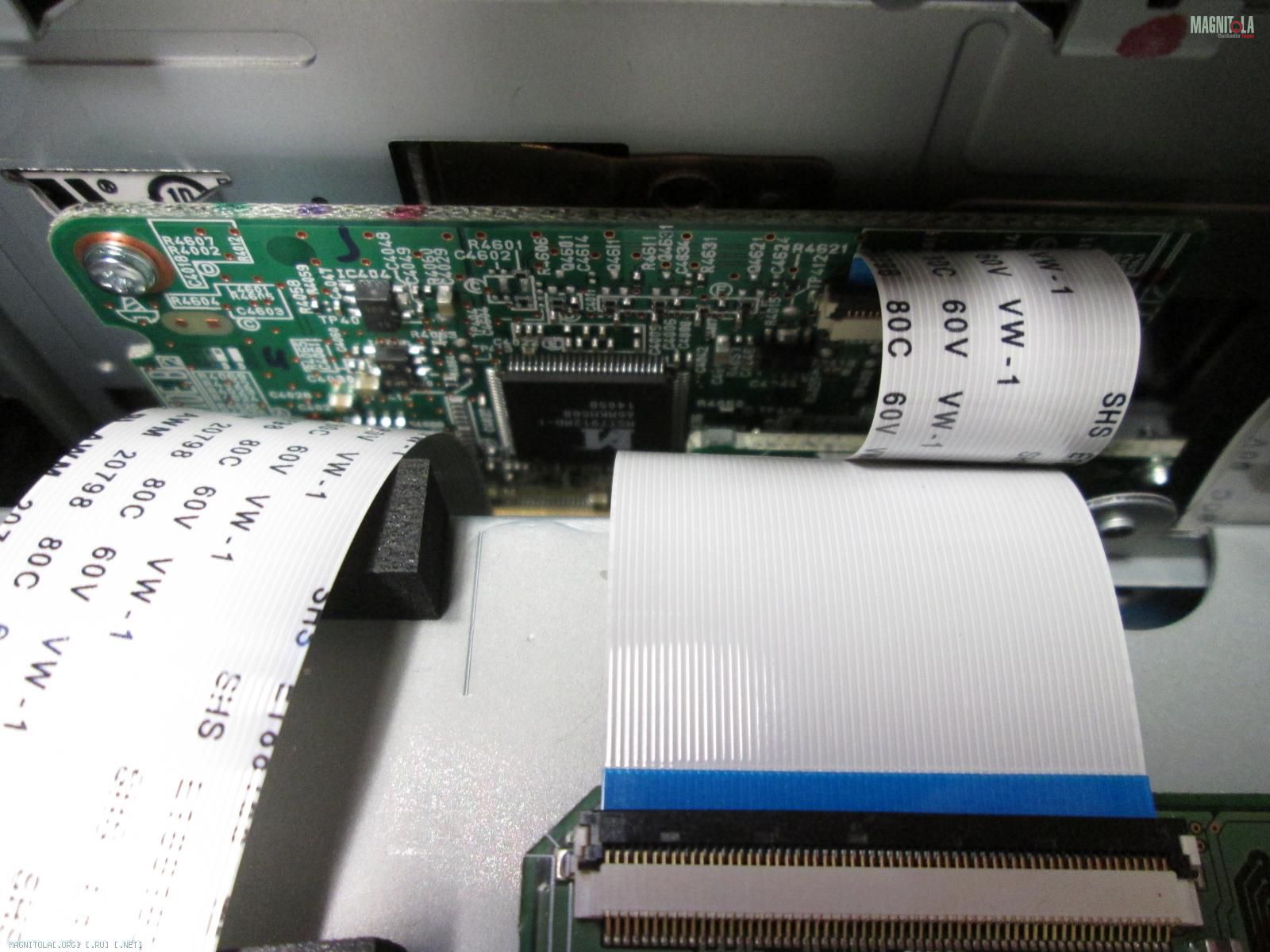

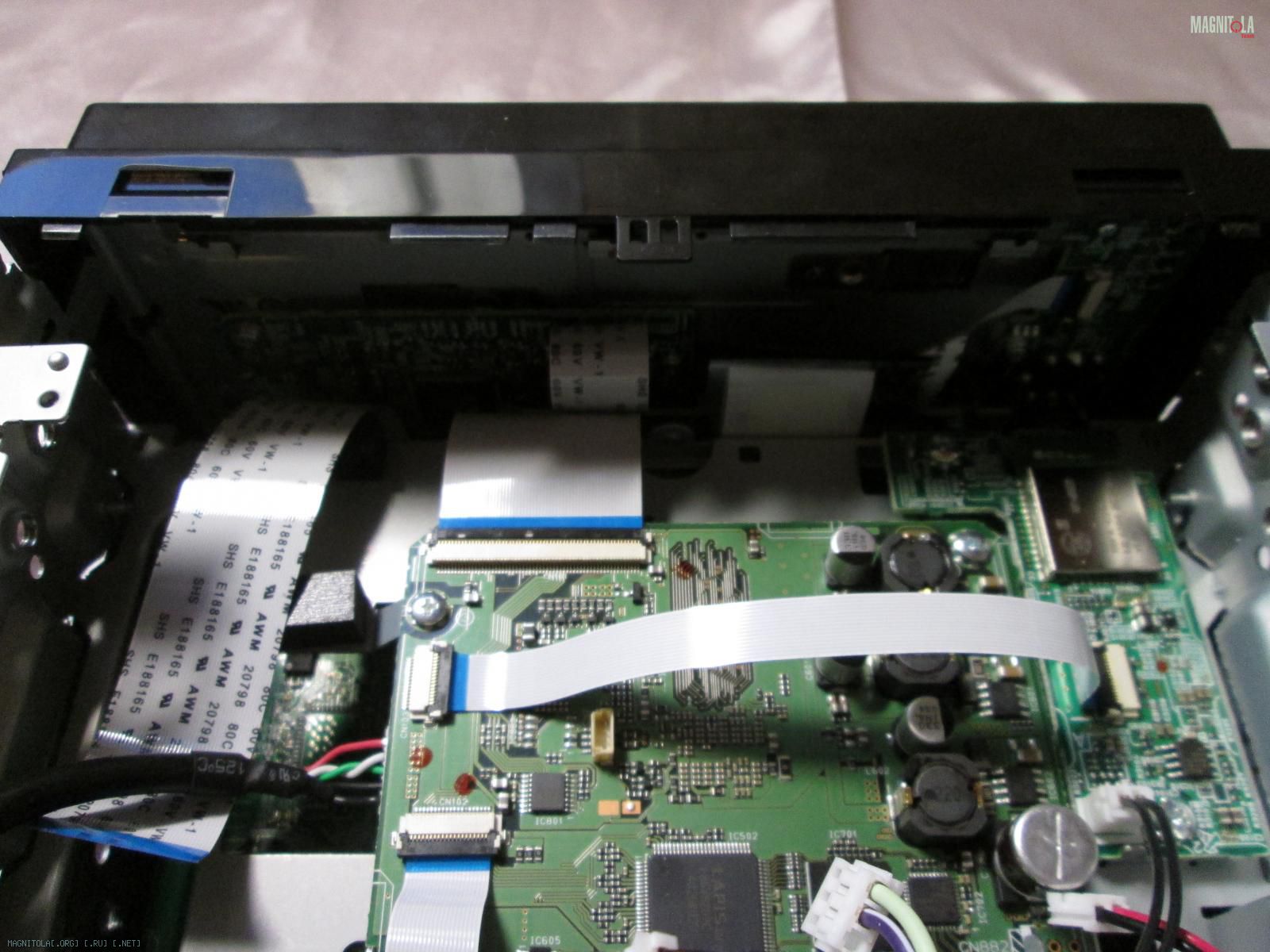

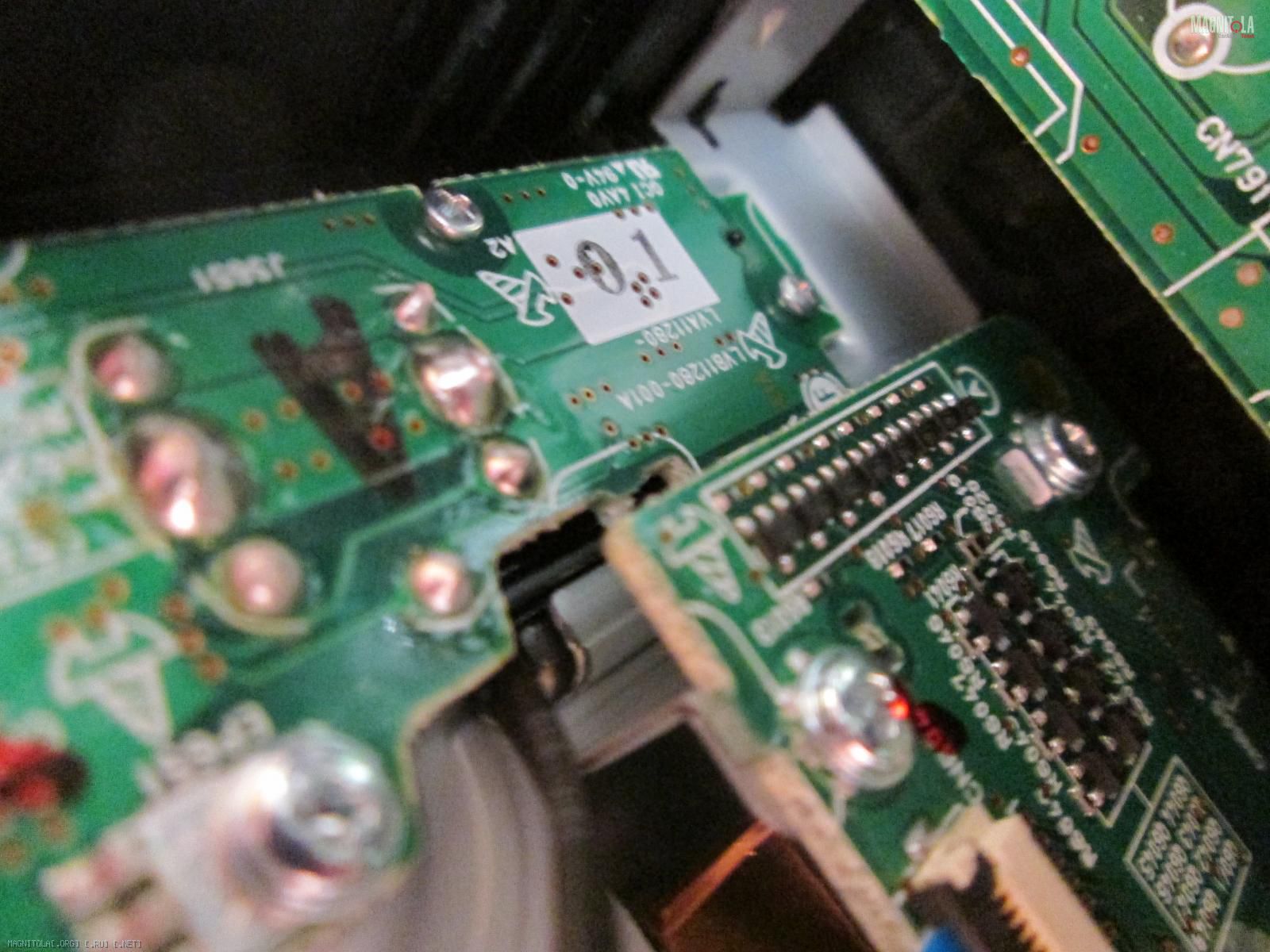

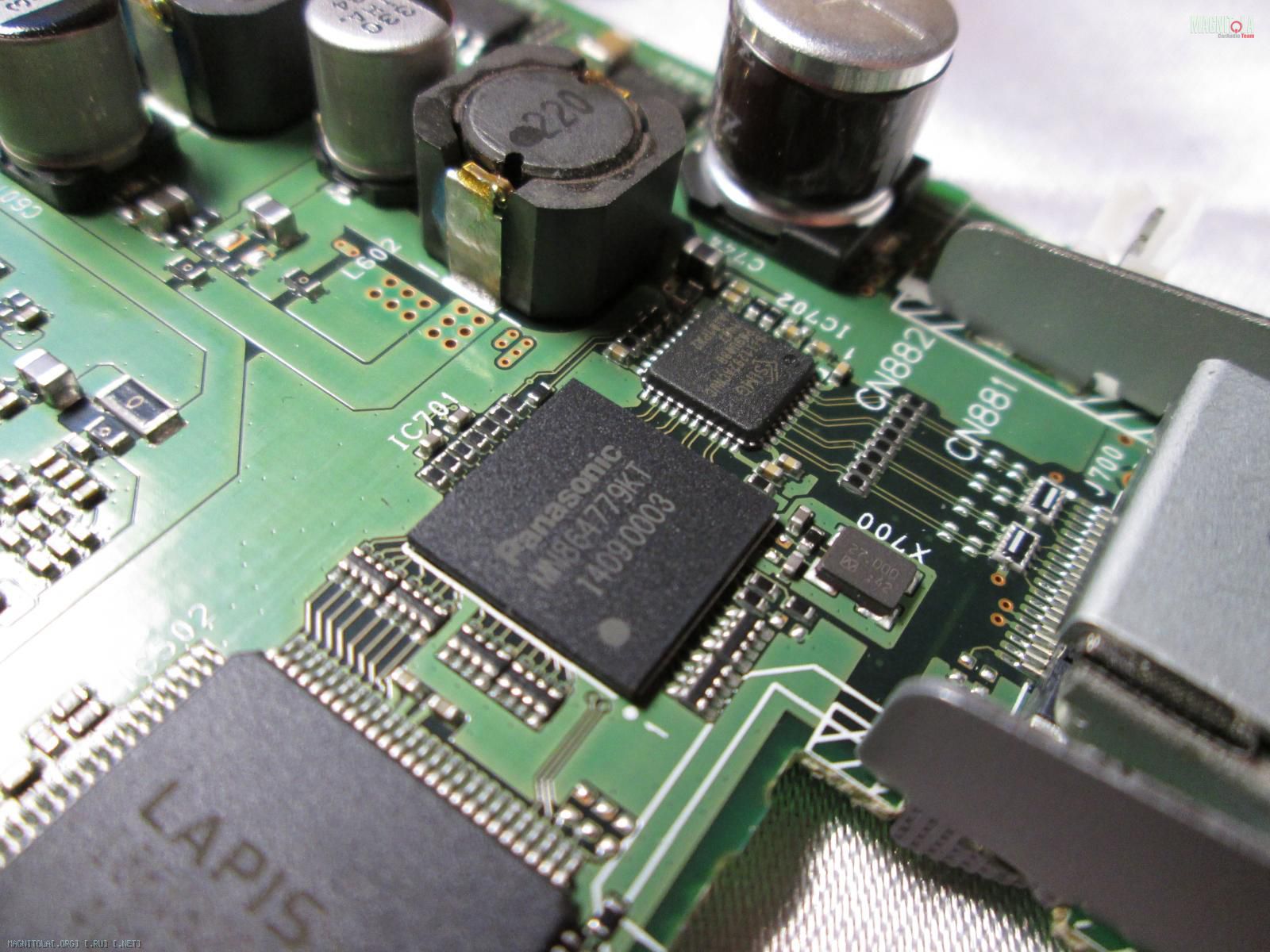

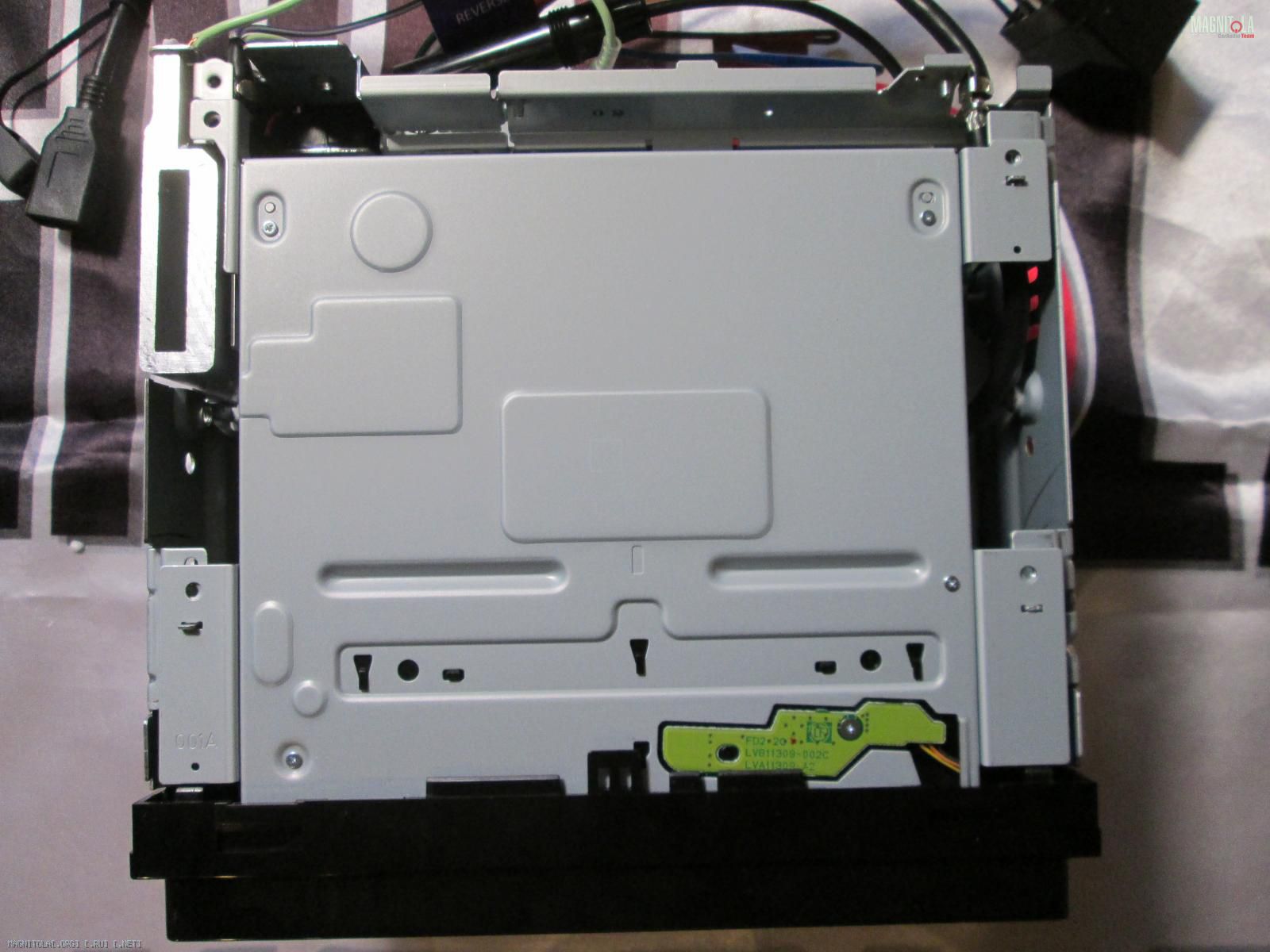

Вложение 683370Вложение 683372Вложение 683374Вложение 683376Вложение 683378Вложение 683380Вложение 683382Вложение 683384Вложение 683338Вложение 683386Вложение 683388Вложение 683390Вложение 683394Вложение 683396Вложение 683398Вложение 683402Вложение 683404Вложение 683406Вложение 683408Вложение 683410Вложение 683412Вложение 683414Вложение 683416Вложение 683418Вложение 683420Вложение 683422Вложение 683424Вложение 683426Вложение 683428Вложение 683430Вложение 683432Вложение 683434Вложение 683436Вложение 683438Вложение 683440Вложение 683442Вложение 683444Вложение 683446Вложение 683448

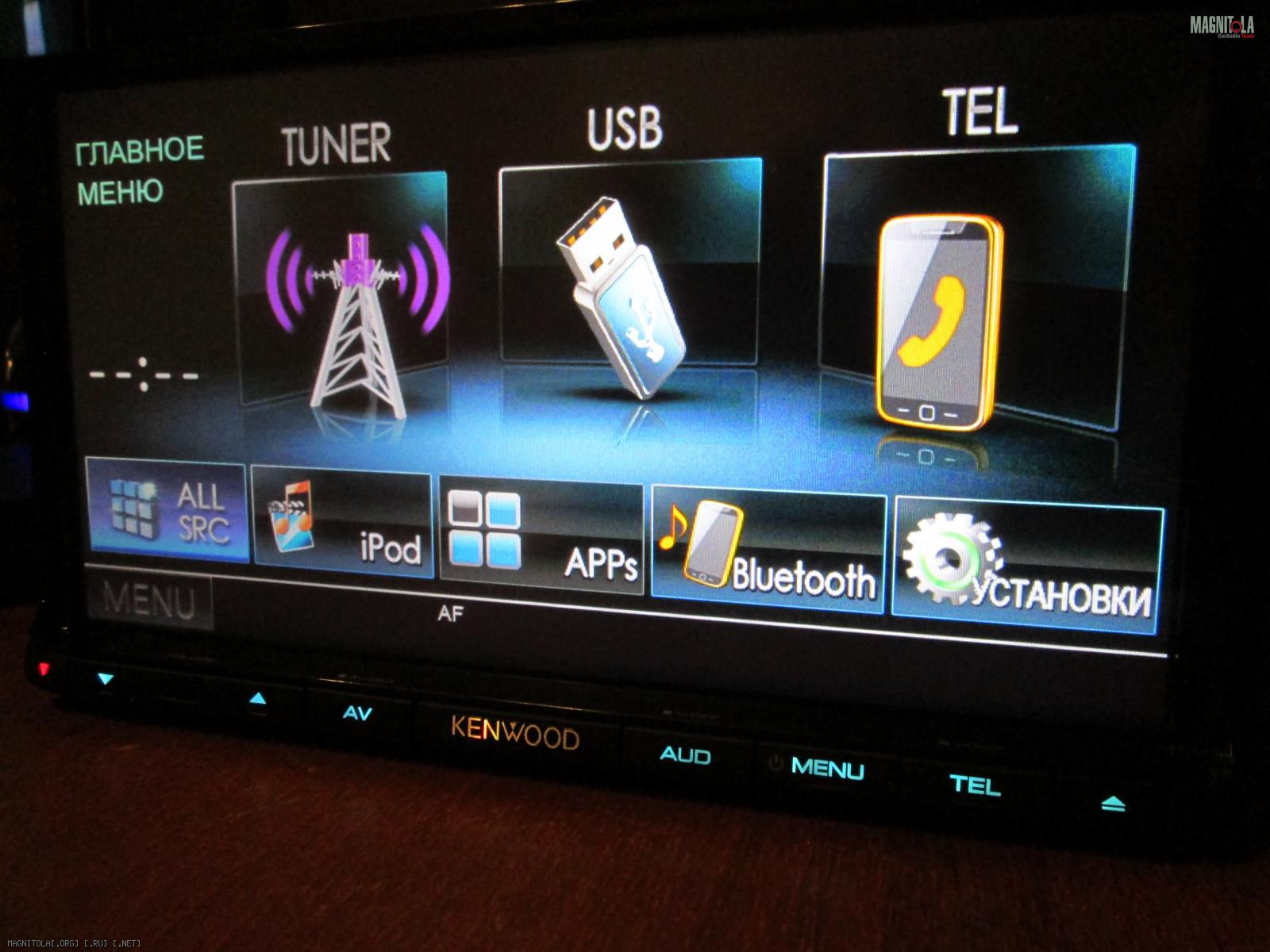

В качестве резюме пока остановлюсь на следующей позиции: KENWOOD 2DIN - это мультимедийные автомобильные "комбайны" среднеценового класса для аудиосистемы с широкими возможностями по подключению периферийных устройств и базовыми функциями аудиопроцессора. Как отметил один из знакомых, набор фильтров и настроек DSP во многом напоминает Alpine CDA-9812, и можно использовать имеющиеся наработки для этих ГУ, чтобы построить систему высокого класса на KENWOOD. Несмотря на то, что в этих головных устройствах реализованы поканальные временные задержки, придется дополнительно потратиться на усилители с "развитыми фильтрами", либо смириться и использовать пассивную фильтрацию.
Отсутствие цифрового выхода ограничивает возможности расширения системы внешним звуковым процессором, хотя это может быть компенсировано наличием дополнительного мультимедийного устройства, наприме под Android с двусторонним сопряжением, у которого есть собственный цифровой выход (обычно, оптический) и мультимедийные декодеры (возможно, не только Dolby Digital, но и DTS-Audio 5.1 - тогда такая схема более чем оправдана). Посредством HDMI и Bluetooth данные ГУ в этом случае достаточно разумно превращаются в сенсорный монитор с аудиотюнером и системой громкой связи. Правда, разрешения 800х480 уже немного маловато для привычной картинки на тех же планшетах, но тем не менее терпимо.
Re: 2DIN Kenwood DDX7055BT и DDX5055BT: HDMI/FLAC/DSP
Прежде всего спасибо огромное за ссылку и очень подробный отчет о разборке. Судя по сложившейся у меня в голове блок схеме работы аппарата получается: (начну с конца тракта) линейный выход- проц АК7600 (цап-проц-ацп) - регулятор громкости (тда7715) - ... а вот дальше так и не смог проследить дорожки уходят на др сторону платы, фото которой, к сожалению, нет. Получается что даже если снять цифру с АК7600 и довести до внешнего проца это будет уже не тот поток, что был на носителе, а уже однократно (надеюсь что однократно) прошедший преобразование цифра-аналог-цифра. По опыту предполагаю что "первичный" цап стоит в большой микросхеме-процессоре-управления. Можете ли Вы это подтвердить?
PS: иначе выходит что с любой магнитолы проще сразу аналог на проц дать...и будет как минимум не хуже, естественно выбирая адекватные модели магнитол, а так же при том факте что внешний процессор уже есть.
PSS: не могли бы Вы меня просветить, если взять медиа плеер и подключить его к аппарату через HDMI, то реально ли получить управление с тача аппарата, если ОС медиаплеера не андройд и не iOS, а к примеру WD TV Live или подобные?
Вложений: 4
Re: 2DIN Kenwood DDX7055BT и DDX5055BT: HDMI/FLAC/DSP
Цитата:
Сообщение от
Tomas_Anderson PSS: не могли бы Вы меня просветить, если взять медиа плеер и подключить его к аппарату через HDMI, то реально ли получить управление с тача аппарата, если ОС медиаплеера не андройд и не iOS, а к примеру WD TV Live или подобные?
На моем медиаплеере, несмотря на сопряжение по схеме HDMI+BT, двустороннего управления добиться не получилось. Думаю, что это проблемы Андроида на стороне самого плеера (профиль BT или что-то еще). Аппараты пока у меня на руках, можно будет "погонять" с другими устройствами, чтобы понять причину.
Цитата:
Сообщение от
Tomas_Anderson Получается что даже если снять цифру с АК7600 и довести до внешнего проца это будет уже не тот поток, что был на носителе, а уже однократно (надеюсь что однократно) прошедший преобразование цифра-аналог-цифра. По опыту предполагаю что "первичный" цап стоит в большой микросхеме-процессоре-управления. Можете ли Вы это подтвердить?
Вложение 684086Вложение 684088

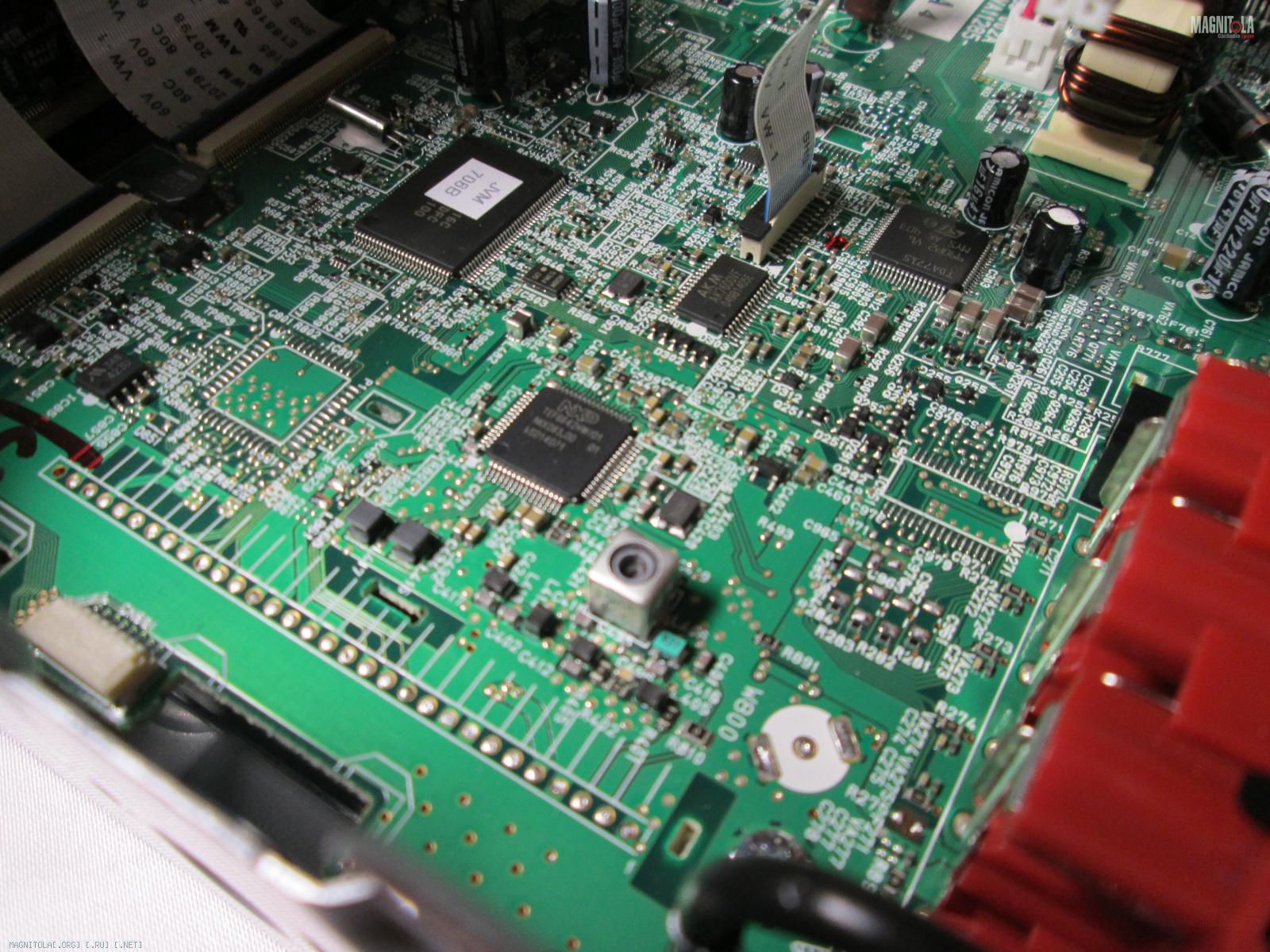

Судя по этим фотографиям, на 5-6 ноги ADC Input на AKM (AINL,AINR) приходит сигнал с TDA7715, визуально откуда-то с Line driver output (ноги 50-55).
Цифровые линии SDA, SCL (19-20) подходят со стороны этой "большой" MCU

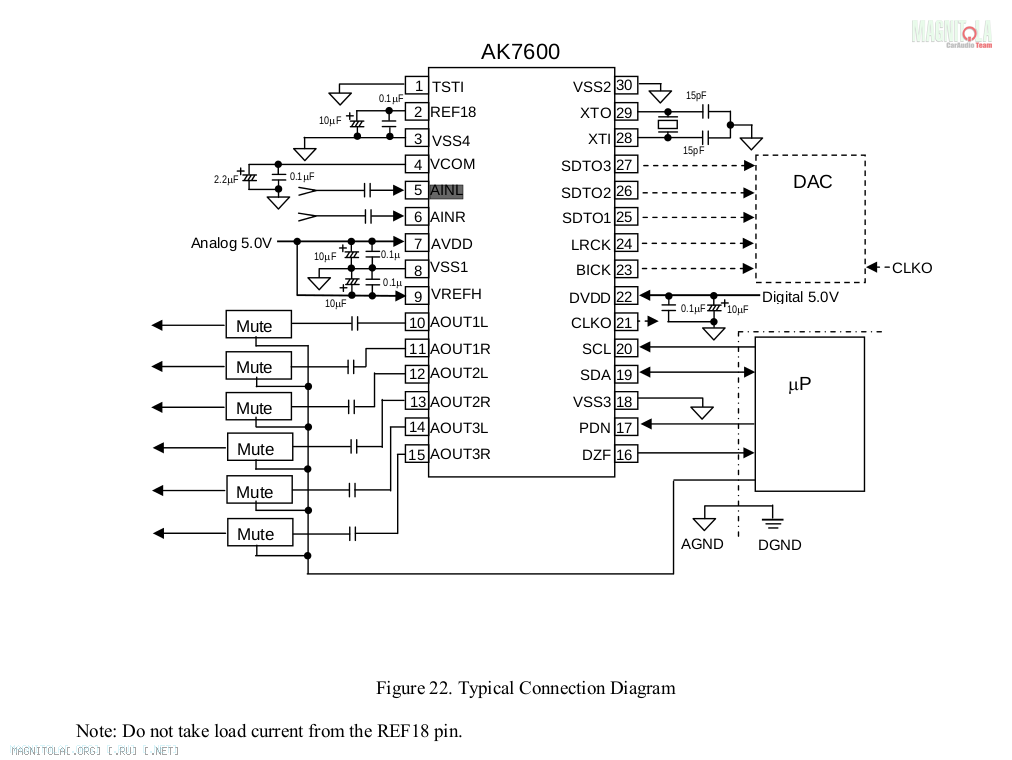

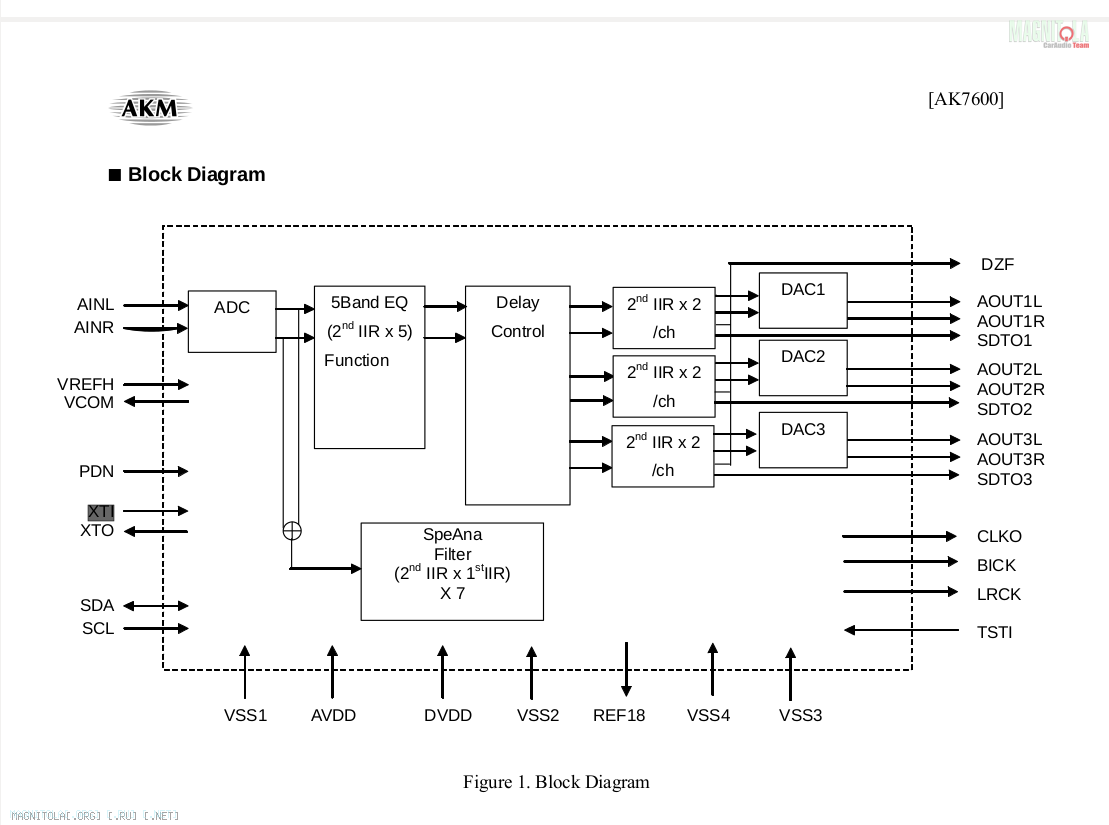

Схема прохождения сигнала через DSP:
Вложение 684096
Вложение 684100
Re: 2DIN Kenwood DDX7055BT и DDX5055BT: HDMI/FLAC/DSP
Цитата:
Сообщение от
HoSStiA Судя по этим фотографиям, на 5-6 ноги ADC Input на AKM (AINL,AINR) приходит сигнал с TDA7715, визуально откуда-то с Line driver output (ноги 50-55).
Цифровые линии SDA, SCL (19-20) уходят куда-то в сторону этой "большой" MCU
Да уж, я примерно так и предположил... Очень печально, думал нашел свое будущее ГУ... А так по сути мне нужен тогда экран с HDMI и в нем чтоб радио было) Остальное пусть медиаплеер делает... К современным можно и привод USB цепануть... все равно по сути получится что сд слушаешь только на месте, а HQ в дороге и с винта пойдет... Опять в на поиски надо идти)
Re: 2DIN Kenwood DDX7055BT и DDX5055BT: HDMI/FLAC/DSP
Цитата:
Сообщение от
HoSStiA Цитата:
Сообщение от Tomas_Anderson
PSS: не могли бы Вы меня просветить, если взять медиа плеер и подключить его к аппарату через HDMI, то реально ли получить управление с тача аппарата, если ОС медиаплеера не андройд и не iOS, а к примеру WD TV Live или подобные?
На моем медиаплеере, несмотря на сопряжение по схеме HDMI+BT, двустороннего управления добиться не получилось.
Думаю, что это проблемы Андроида на стороне самого плеера (профиль BT или что-то еще). Аппараты пока у меня на руках, можно будет "погонять" с другими устройствами, чтобы понять причину.
Разобрался в некоторых тонкостях последовательности сопряжения, что постарался отразить в видео, и эти аппараты можно использовать в качестве touch screen для TV-приставок на Андроид:
http://www.youtube.com/watch?v=HjvP3yNtlmM
Также выяснилось, что есть ограничение на 720p. При попытке подключить по HDMI устройства в режиме FullHD 1080p появлялась надпись "Нет сигнала".
Re: 2DIN Kenwood DDX7055BT и DDX5055BT: HDMI/FLAC/DSP
Так цифру можно в итоге вытащить? с этого ГУ?
Re: 2DIN Kenwood DDX7055BT и DDX5055BT: HDMI/FLAC/DSP
Цитата:
Сообщение от
Drumboy54 Так цифру можно в итоге вытащить? с этого ГУ?
Можно, но смысла нет, тк это уже будет не актуально, см в моих коментах выше подробнее.
Re: 2DIN Kenwood DDX7055BT и DDX5055BT: HDMI/FLAC/DSP
такой не тестили, Kenwood DDX9716BTSR?
