Диодная подсветка грилей (16 см)
Все привет:)
В общем захотелось мне как-то совместить приятное с полезным, сделать красивую подсветку передниз колонок и чтобы света хватало на участок земли.когда открываешь дверь,чтобы видеть куда наступить))
Автомобиль Ваз 2112, родные карты дверей, подиумы покупные, Соната-2110.

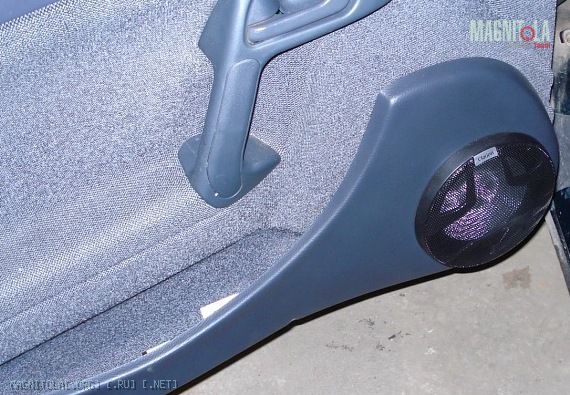

Вот такие подиумы:
Вложение 360654

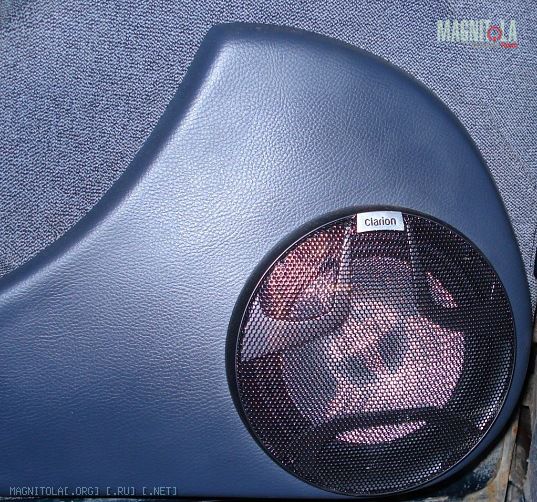

Вот сами грили:
Вложение 360656
Как видите грили не особо красивые, а хотелось именно красоты, в итоге открыв местный форум, нашел объявление о продаже грилей 16 см SoundStream. Черные,пластиковые, ни разу не ставились. Договорившись о цене,поехал забрал девайсы и бегом в гараж.

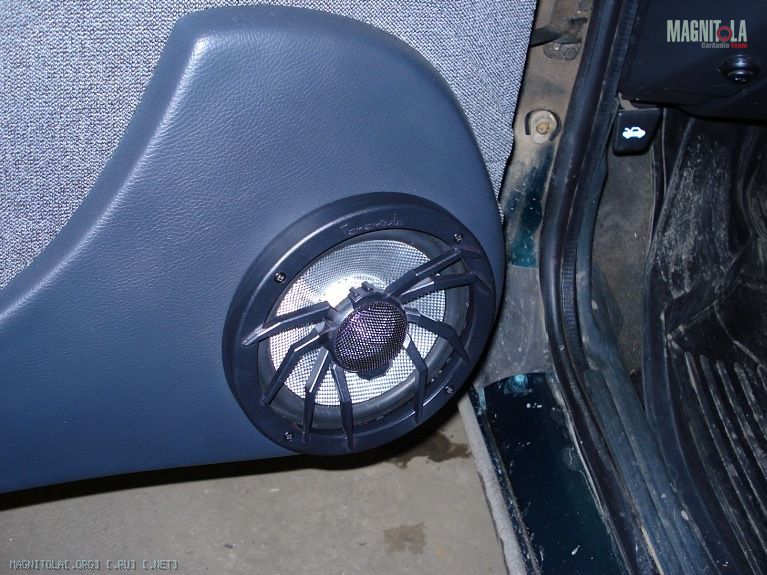

Сразу же примерил,чтобы прикинуть как будет сидеть паук,
Вложение 360658

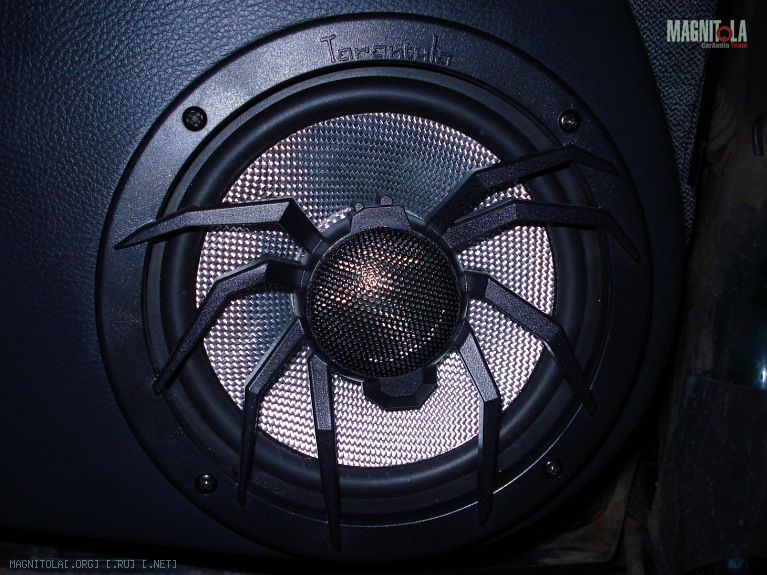

решил не делать строго горизонтально,а с небольшим наклоном.
Вложение 360660

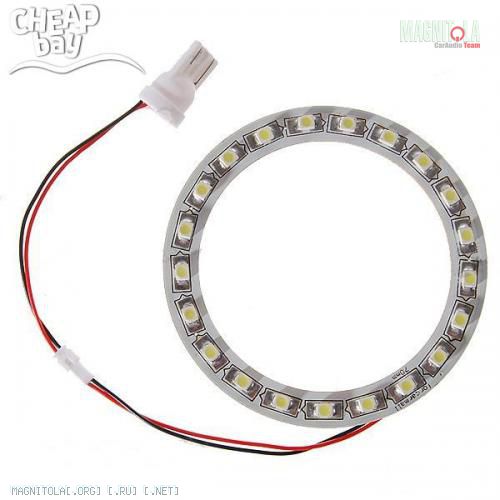

Так же в гараже валались диодные кольца, которые ставят для подсветки линзованных фар Киржач (211х)
Вложение 360662
На фото слишком цивильные колечки, я брал самые простые, в "Би-Би" (Авто49).

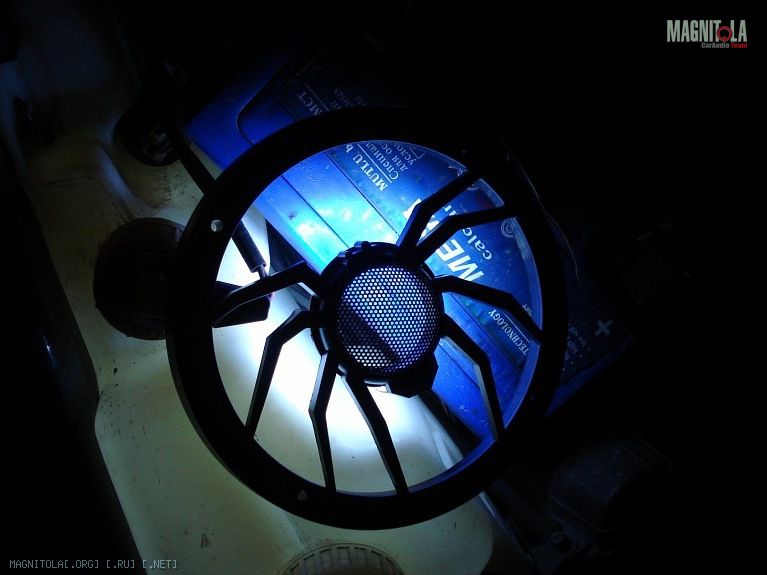

Зафиксировав кольцо с помощью жвачки на гриле,протестил свет от АКБ, весьма приятно получилось:
Вложение 360664
Вложение 360666
Идем далее, Ложим гриль, примеряем по центру кольцо,так чтобы,если смотреть на лицевую часть,кант кольца выпирал равномерно. В моем случае кольца были белые, но проблема решилась быстро, краской-карандашом,темно-синего цвета.

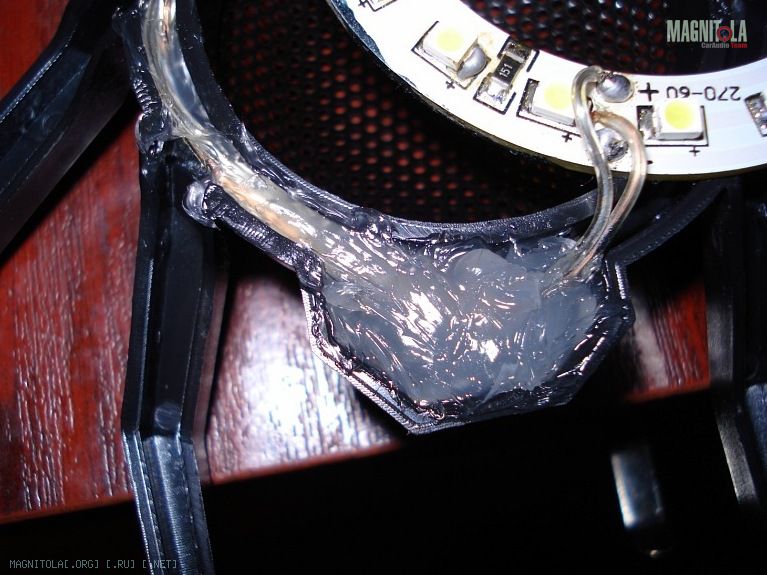

Проложив провода по лапам и попе пауке,заливаем все герметиком,герметик мажем аккуратно,используя отвертку, и тряпку,чтобы вытирать отвертку и снимать лишнее.
Вложение 360668

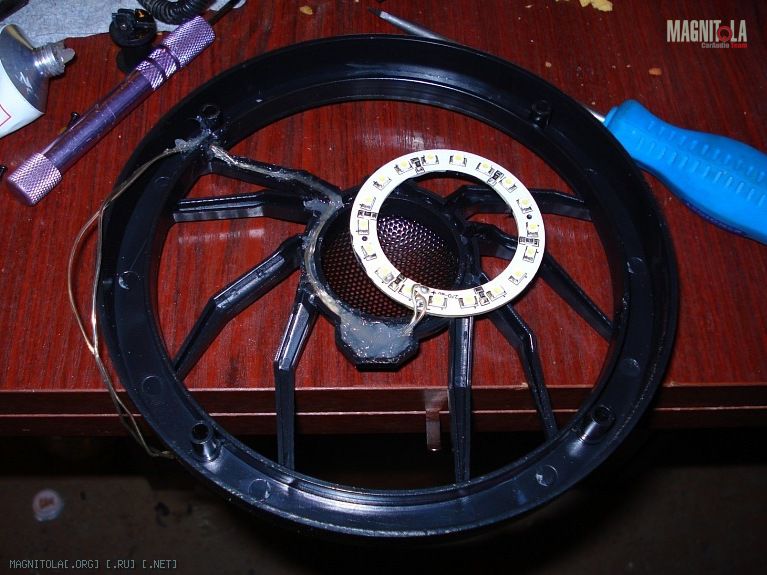

Так же оставляем небольшой свободный ход для проводов:
Вложение 360670
Лапка паука по которой идет проводка к внешнему кольцу гриля,чтобы сделать все плавно и аккуратно,берем паяльник,делаем им аккуратную дырочку, потом снимаем лишний пластик (не забыл потом почистить паяльник), просовываем проводку, я не стал ее заливать герметиком.

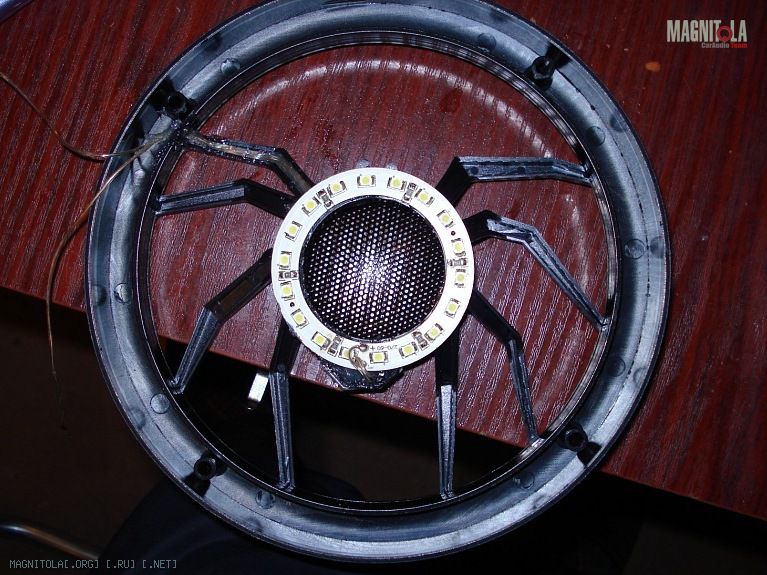

Затем, когда высохнет герметик в лапке приклеиваем так же на герметик само кольцо, смотрим чтобы оно сидело ровно.
Вложение 360672

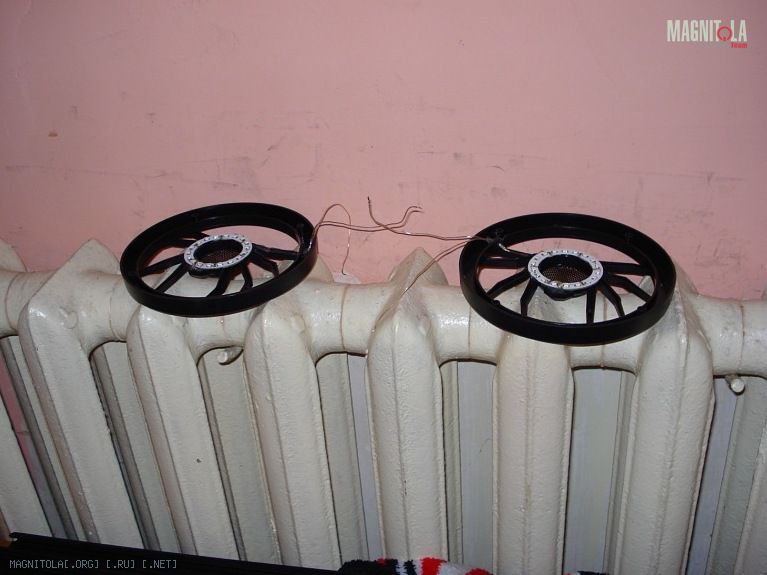

Затем ложим все это дело на батарею,чтобы не было всяких неожиданностей,я их оставил часа на 4,чтобы уже наверняка высохло все.
Вложение 360674

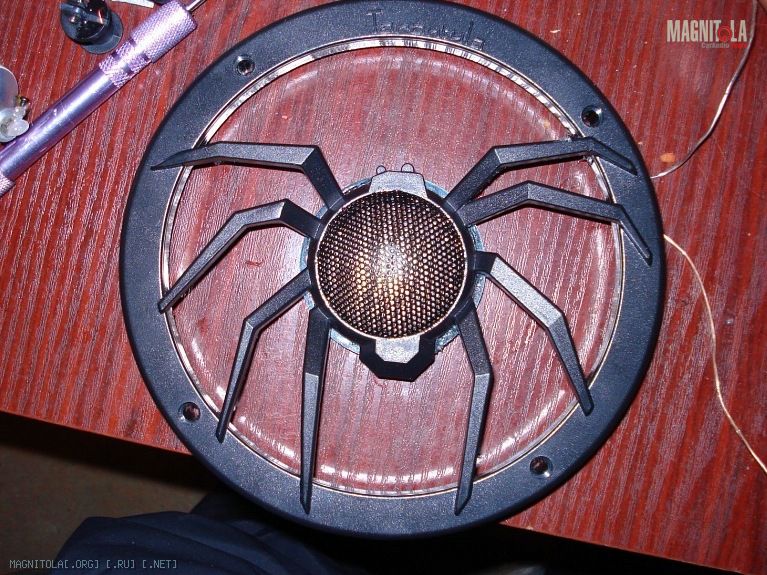

Готовый результат,видно что кольцо выходит за контур паука,но т.к. темного цвета,в глаза не особо бросается:
Вложение 360676
В моем подиуме уже было большое количество отверстий под колонки, поэтому просунул проводку в пустующую дырку.
Вложение 360678

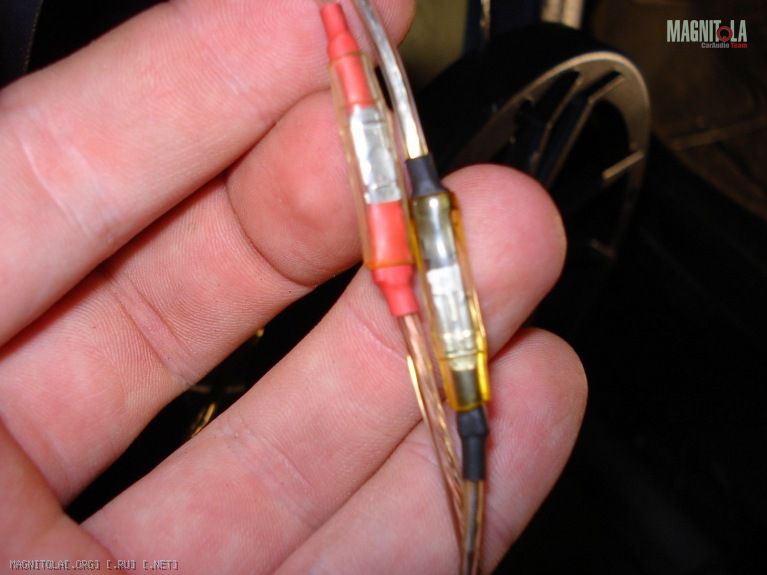

Так как родной длины проводов от колец не хватило, в виде донора выступили комплект твитеров от Мистери. С них была обрезана проводка и припянна к проводке колец,чтобы хватило длины. Так же встал вопрос ребром,если снимать обивки,как быть с проводкой от грилей?В итоге по мимо самой проводки от твитеров,к кольцам перекочевали и клеммы,это даст возможность безболезненно снимать обивки дверей:
Вложение 360692

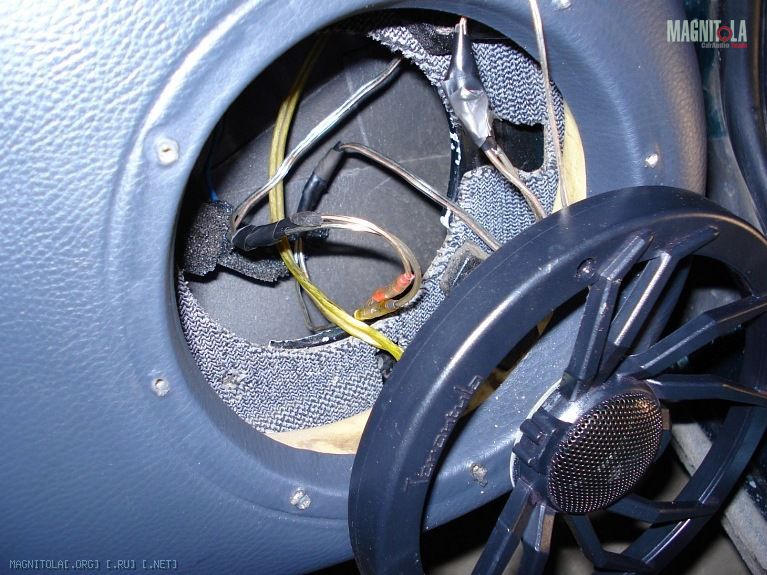

Законнектив,и заматав места пайки,начал сборку
Вложение 360694

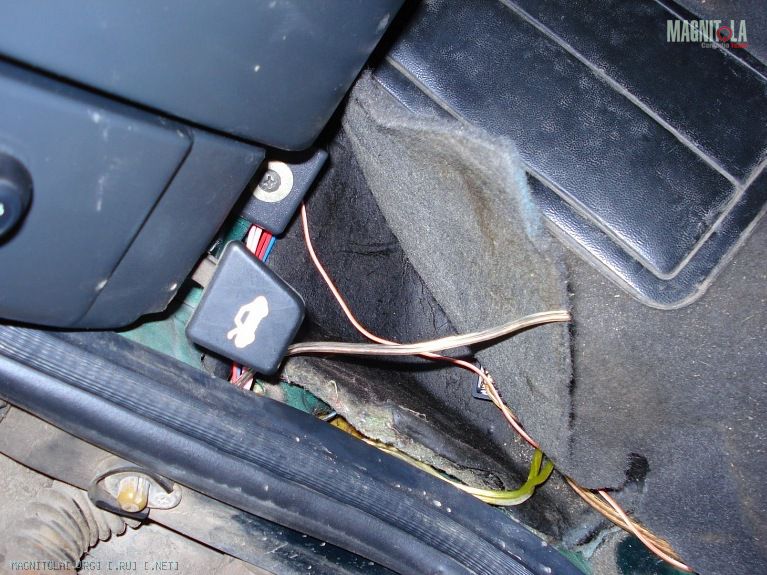

Проводку вывел к монтажному блоку
Вложение 360696
Плюс взял от монтажного блока, через предохранитель в 5А, минус взял от концевиков дверей. т.е. дверь открыта - грили светят,дверь закрыта.не светят.
Ну и чтобы была возможность отключить подсветку, вывел кнопку. Кнопку поставил вместо кнопки открытия багажника....багажник открывается по-другому:)
Вложение 360710
Потом захотелось сделать подсветку,чтобы моргала в такт басса, но передумал:)
Вот видео,как светят и как светят.когда играет музыка:
https://www.youtube.com/watch?featur...;v=oILcBbyZ5gU
P.s. на Кларионах,блестящая поверхность, свет в разы лучше отражается. Ныне стоят Альфарды - такой яркости уже нет и в помине, но тем не менее,все равно смотрится очень и очень красиво;)
Re: Диодная подсветка грилей (16 см)
прикольно получилось, молодец
Re: Диодная подсветка грилей (16 см)
Цитата:
Сообщение от
Сергей pioneer прикольно получилось, молодец
Спасибо:) Теперь динамиков 6,думаю как делать на все шесть....
Re: Диодная подсветка грилей (16 см)
Вложений: 1
Re: Диодная подсветка грилей (16 см)
Цитата:
Сообщение от
Сергей pioneer давай, потом выложишь )

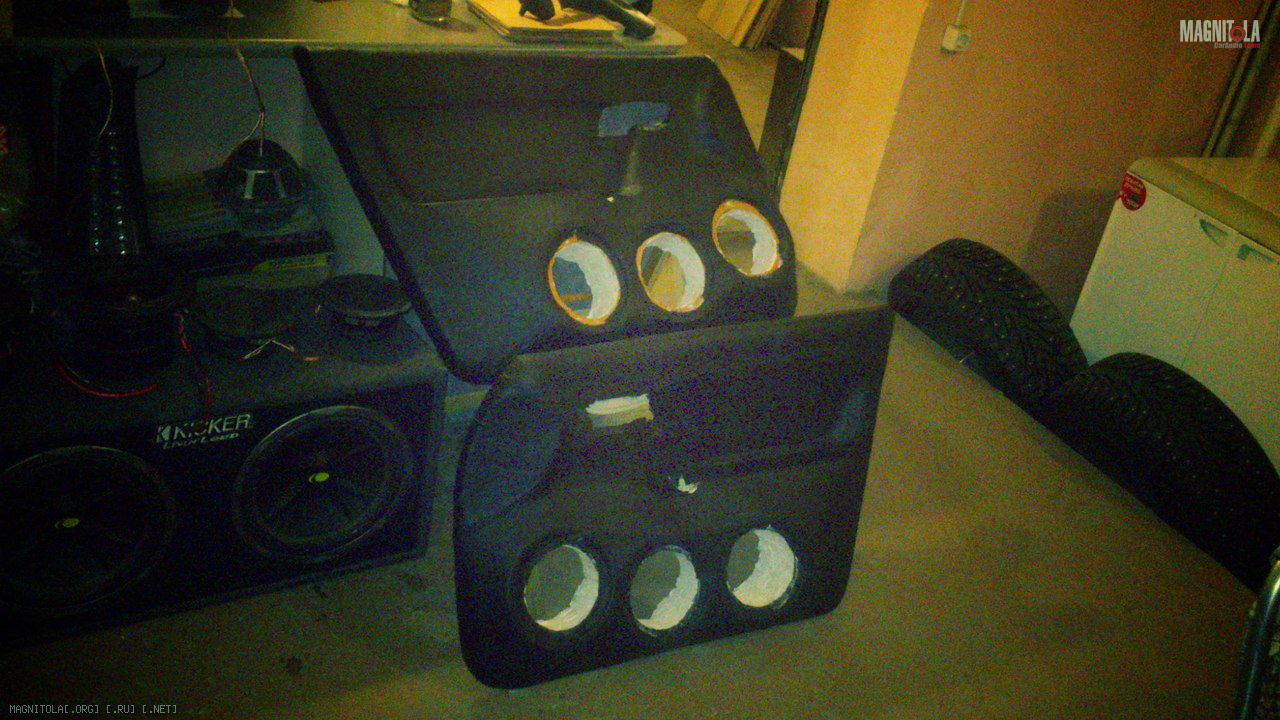

На данный момент карты дверей такие,прошу простить за качество,иных пока нет:
Вложение 396994
Когда делал их,не учел тот факт, что грили от SoundStream на порядок шире обычных, и на выходе они прилично выпирают...выглядят очень не айс...Начал курить просторы интернета на наличие тонких грилей, с кольцом\овалом в центре,пока ноль! Надо будет глянуть Ebay, если там не будет чего-то интересного, то тогда что-то думать и колхозить самому...но вот колхозить - ну совсем не хотцаЖ)
Re: Диодная подсветка грилей (16 см)
Цитата:
Сообщение от
Alex_1,5 нашел объявление о продаже грилей 16 см SoundStream
твои грили с кругом сеточки посередине типа от коаксиальной ас изначальна были?у меня целостные паучки на грилях,так круто конечно не получится,правда на лапки термоклеем несколько диодов всёже внедрил,но всёрно эффект не тот(((. у тя вАААще крутяк))))
Вложений: 2
Re: Диодная подсветка грилей (16 см)
Цитата:
Сообщение от
Alex_1,5 Когда делал их,не учел тот факт, что грили от SoundStream на порядок шире обычных, и на выходе они прилично выпирают...выглядят очень не айс...

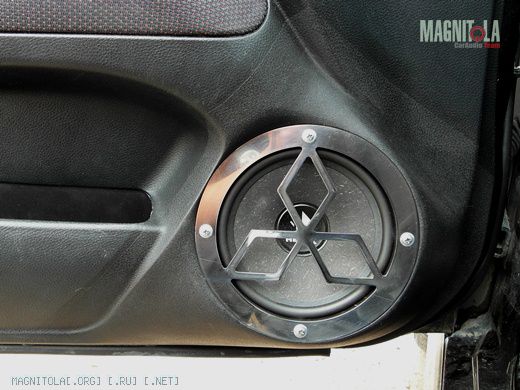

Я у себя решил этот вопрос так:
Вложение 414440Вложение 414442
Может такой вариант приглянется.
Начертить можно что угодно с любым овалом/кольцом в центре. Вырежут.
