Переделка кроссовера для биампинга
Здарова мужики.Подарили колонки с пищами и кроссами.Сказали штатно стояли в тойоте прадо.На колонках только надписть пионер,никаких номеров и ничего.На кросе написано раиньов,и парт намбер по которому гугл ничего не находит...
Собственно разобрал я их схему нарисовал,вроде как разобрался как сделать раздел и выход.Посмотрите кто шарит все правильно делаю?
компоненты:
1.5W3.3(подковка с закруляшками)J
2.A/5.6J100
3.A/5.6J100
4.X72X075(такая оранжевая таблетка похоже на тиристор)
на обр.стороне AY JA MEXICC
5.100V 6.8uF
6.5W27...J
7.5W47...J
8.A/47J100
желтым там дороги порезать и провода припаять.все верно?
9.обмотка большая
10.обмотка малая 1550 BLM
http://s017.radikal.ru/i400/1303/4b/42993c42dd30.jpg
http://s017.radikal.ru/i428/1303/01/8cae6570508d.jpg
http://s019.radikal.ru/i608/1303/1d/2f2375e322c7.jpg
http://s017.radikal.ru/i423/1303/45/1920660efd4a.jpg
http://s020.radikal.ru/i710/1303/c8/2f81e420fd20.jpg
Re: Переделка кроссовера для биампинга
Не правильно!!!
судя по вашей схеме на входе для понятности имеет смысл поменять плюс с минусом! Тогда на ВЧ у вас будет вход (+) на элементе 7[COLOR="Silver"] и левый выход 10 катушки... Соответственно выход на ВЧ останется прежним, только вот "тви-" надо будет разорвать с прежней цепью и соединить с левым концом 10 (это где у вас желтая полосочка). Эт по ВЧ... Теперь по НЧ!
6 и 8 можно спокойно выпаять! А так все в норме , то бишь вход там где есть и он + , минус как есть напрямую...
http://s020.radikal.ru/i710/1303/c8/2f81e420fd20.jpg
В принципе , выпаяв резисторы параллельно катушке на НЧ и обрезав схему по желтым меткам всё буде зашибись!
Вот только провод под названием "тви-" эт скорее всего будет допустим +6 дб , а остальные +3 и 0 дб...
Минус на пищ по любому надо будет брать с левого конца катушки;) там тоже рядом слева желтая метка.
Итак... правая желтая метка - это вход на ВЧ , выхода по рисунку как я сказал это "тви-", 0 и +3дб , минус заводим на левую желтую метку и туда же минус твитера цепляем.
На вуфер все без изменений (желательно выпаять резисторы).
После сборки ОБЯЗАТЕЛЬНО проверьте чтобы не осталось прежней коммутации! Иначе будет у вас защита на усе срабатывать , а вы ничего не будете понимать=)
Вложений: 2
Re: Переделка кроссовера для биампинга

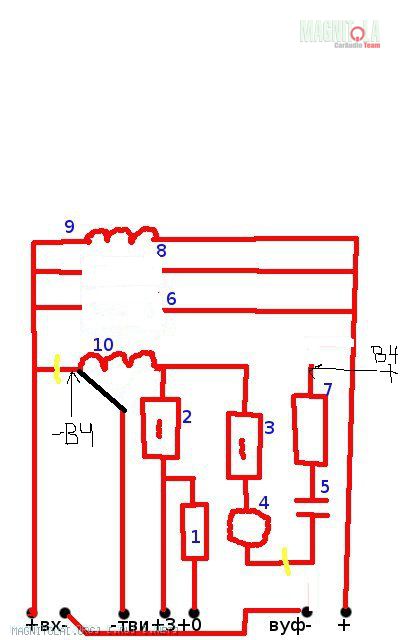

Вложение 362606я правильно Вас понял?

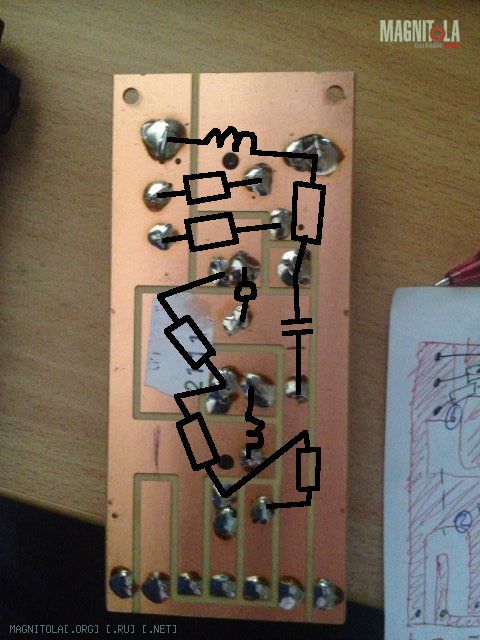

ща еще раз схему нарисовал,проверьте если не турдно.Вложение 362910
Re: Переделка кроссовера для биампинга
Цитата:
Сообщение от
zaikoboon
Да! При этом "ВЧ -" будет выполнять двойную функцию - это и вход и выход одновременно.
По плате... Я обычно полбзуюсь толстым канцелярским ножом с выдвижным лезвием. Где надо можно прорезав фольгу и расдорожив сделать новое место под пайку или вообще по другому все развести. Толко прорезать надо хорошо чтобы уж наверняка , а затем заточеным надфилем раздорожить!
Вложений: 2
Re: Переделка кроссовера для биампинга

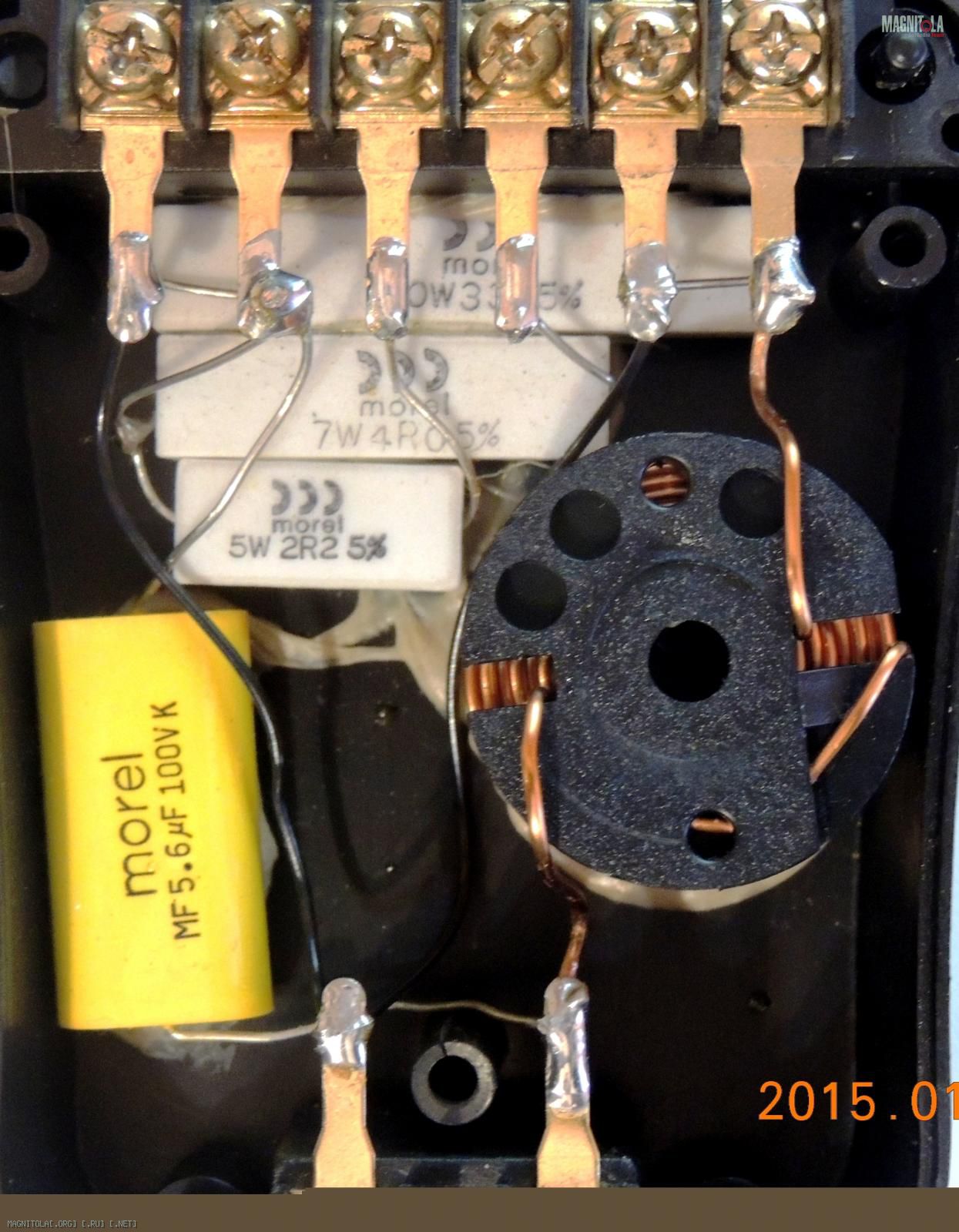

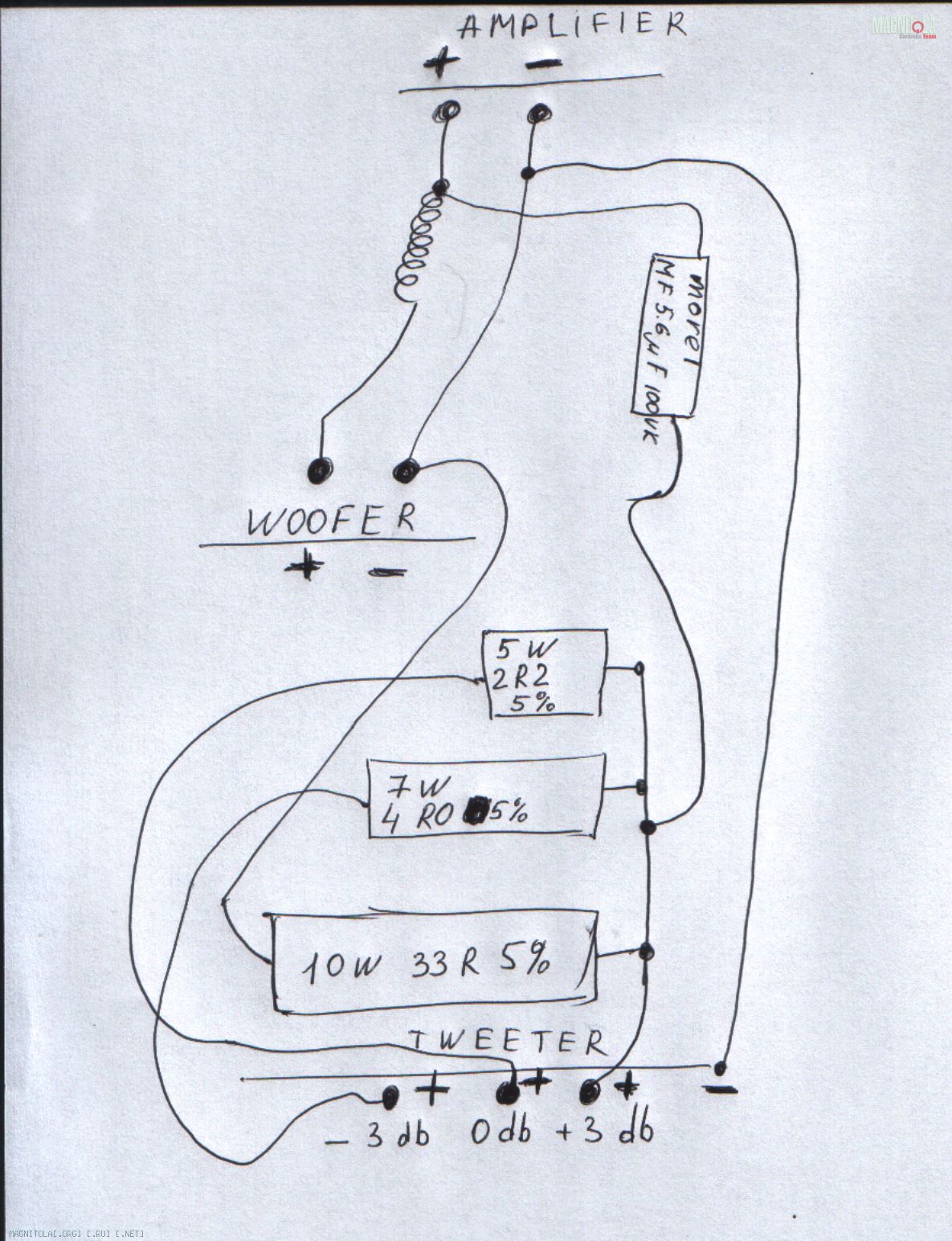

В наличии вот такой кросс . Вложение 697308Вложение 697340(не красиво ,но думаю наглядно). Но возникла необходимость использовать его только для работы с ВЧ Morel MT 23 , без НЧ динамика , так как кросс уся не имеет необходимых параметров. Где то читал что можно организовать подобный вариант, но в схему кросса необходимо внести изменения ,что бы усь не уходил в защиту. Или в этой схеме это не так ? Подскажите .
Re: Переделка кроссовера для биампинга
Цитата:
Сообщение от
Рома! В наличии вот такой кросс .
Вложение 697308Вложение 697340(не красиво ,но думаю наглядно). Но возникла необходимость использовать его только для работы с ВЧ Morel MT 23 , без НЧ динамика , так как кросс уся не имеет необходимых параметров. Где то читал что можно организовать подобный вариант, но в схему кросса необходимо внести изменения ,что бы усь не уходил в защиту. Или в этой схеме это не так ? Подскажите .
Ну а схемы вы читать умеете??? У вас фильтр на пищалку первого порядку с конденсатором на 5,6 микрофарад. Ставьте после уся этот кондер - и нормально!
