Автоматическое выключение усилителя

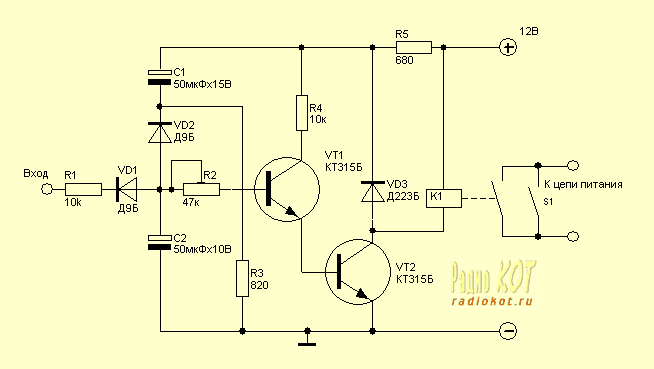

Собственно говоря, не только усилителя. Схема, приведенная ниже позволяет автоматически отключать от сети любое звуковоспроизводящее устройство при отсутствии на выходе оного звука в течении некоторого времени.
Схема питается от внутреннего блока питания устройства. Кнопкой S1 производится включение. Заряжаются оба конденсатора, транзисторы открываются и реле своими контактами блокирует кнопку, оставляя, таким образом, девайс во включенном состоянии. Далее, звуковой сигнал сигнал с выхода усилителя или чего там у вас есть подается на вход транзистора VT1 и не позволяет ему закрыться. При отсутствии сигнала на выходе, конденсаторы разряжаются, транзисторы закрываются и реле обесточивает нагрузку.
Вложение 622670
Временная задержка выключения зависит от емкости конденсаторов С1 и С2, а также резистора R3. Чем все это больше, тем дольше будет оставаться включенным устройство при отсутствии каких либо признаков жизни на выходе.

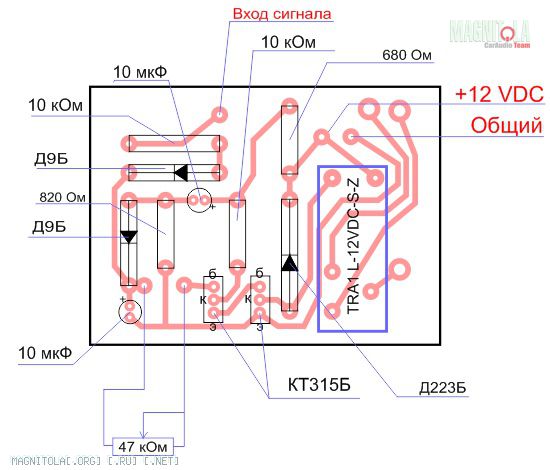

Вложение 622672
Схема в формате Corel Draw:Вложение 622674
Источник http://cxem.net/house/1-123.php
Re: Автоматическое выключение усилителя
Аркадий, ты мне нечто подобное делаешь? Ну точнее будешь делать :D
Re: Автоматическое выключение усилителя
Рома, делаю потихонечку, нечто подобное, но схемка малёх другая. У тебя зависимость от времени после пропадания сигнала ремоут на входе, а здесь - аудиосигнал приплетён:)
Насмартфонил
Re: Автоматическое выключение усилителя
Цитата:
Сообщение от
fox proteus аудиосигнал приплетён
ну он же просто усиливается до нужного уровня,не?
Re: Автоматическое выключение усилителя
Да. Но тебе задержка нужна в час. А тут - несколько секунд:) И тебе нужен час после выключения системы, а тут - после пропадания аудиосигнала. Зачем усиливать аудиосигнал, если можно взять уже сильный ремоут)))
Данная схемка актуальна в случае, если подключаешь что-то к штатке.
Re: Автоматическое выключение усилителя
Цитата:
Сообщение от
fox proteus Да. Но тебе задержка нужна в час. А тут - несколько секунд И тебе нужен час после выключения системы, а тут - после пропадания аудиосигнала. Зачем усиливать аудиосигнал, если можно взять уже сильный ремоут
Данная схемка актуальна в случае, если подключаешь что-то к штатке.
да и это я понял все, что ты докопался :D принцип организации задержки такой же ? это все что я хотел понять)
Re: Автоматическое выключение усилителя
Принцип - такой же. кондёр, который заряжается при включении и разряжается через дохлый резистор, повшенный на базу транзистора. Схемку собрал, тестирую на время выключения. Пока получается около 50 минут. Пойдёт, или увеличить? Как дотестирую, наверное, тоже тут темку создам. Надо только картинку перерисовать:)
Re: Автоматическое выключение усилителя
Цитата:
Сообщение от
fox proteus Принцип - такой же. кондёр, который заряжается при включении и разряжается через дохлый резистор, повшенный на базу трензистора. Схемку собрал, тестирую на время выключения. Пока получается около 50 минут. Пойдёт, или увеличить? Как дотестирую, наверное, тоже тут темку создам. Надо только картинку перерисовать:)
ты мне полтора часа обещал! :D
слушай, а это вообще надолго? время со времененем (ну ты понял :D) не будет уменьшаться?
Re: Автоматическое выключение усилителя
Ну если кондёр сдохнет, то будет уменьшаться. Ща, посмотрю, есть у меня чем нарастить ёмкость времязадающего кондёра, или нет.
---------- Сообщение добавлено 14.08.2014 в 17:22 ----------
1час 10 минут при выключении с 14 вольт (сразу после выключени язажигания) и 1 час ровно при выключении с 12 вольт (заглушил мотор, десять-пятнадцать минут послушал, выключил ГУ). ОК?
