Короб в колесо. Пособие для начинающих и не только:
Всем привет!
Ну во-первых зачем это может понадобится:
1) Вы не можете установить по какой то причине короб на постоянной основе.
В моем случае машина гоняет на трэке, поэтому стационар для неё противопоказан
2) В то же время обычный короб в багажнике занимает много объема.
В моем случае - Subaru BRZ обладает и без того нереально маленьким багажником.
3) Другие причины иметь компактный и быстросъемный короб.

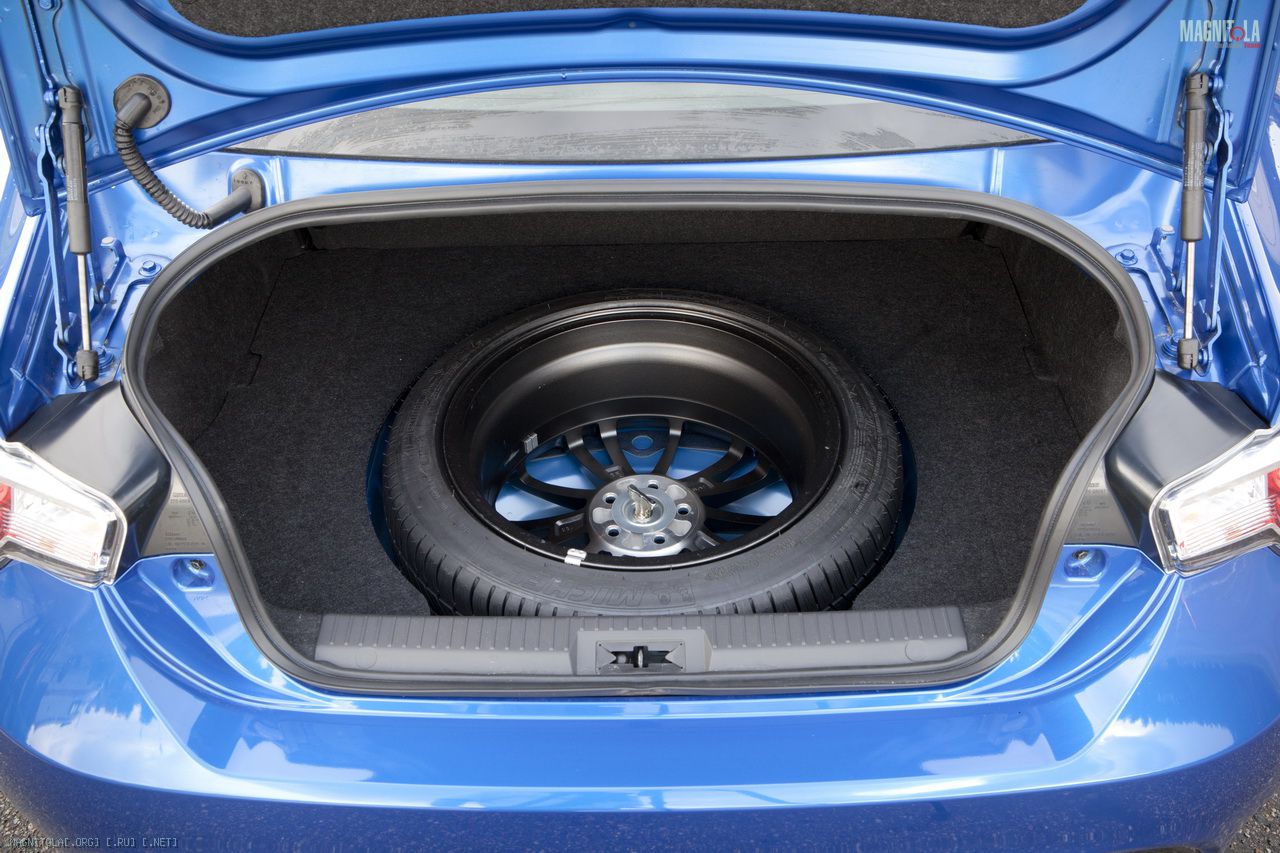

Исходные данные: Subaru BRZ с родным колесом 17"
Вложение 645950

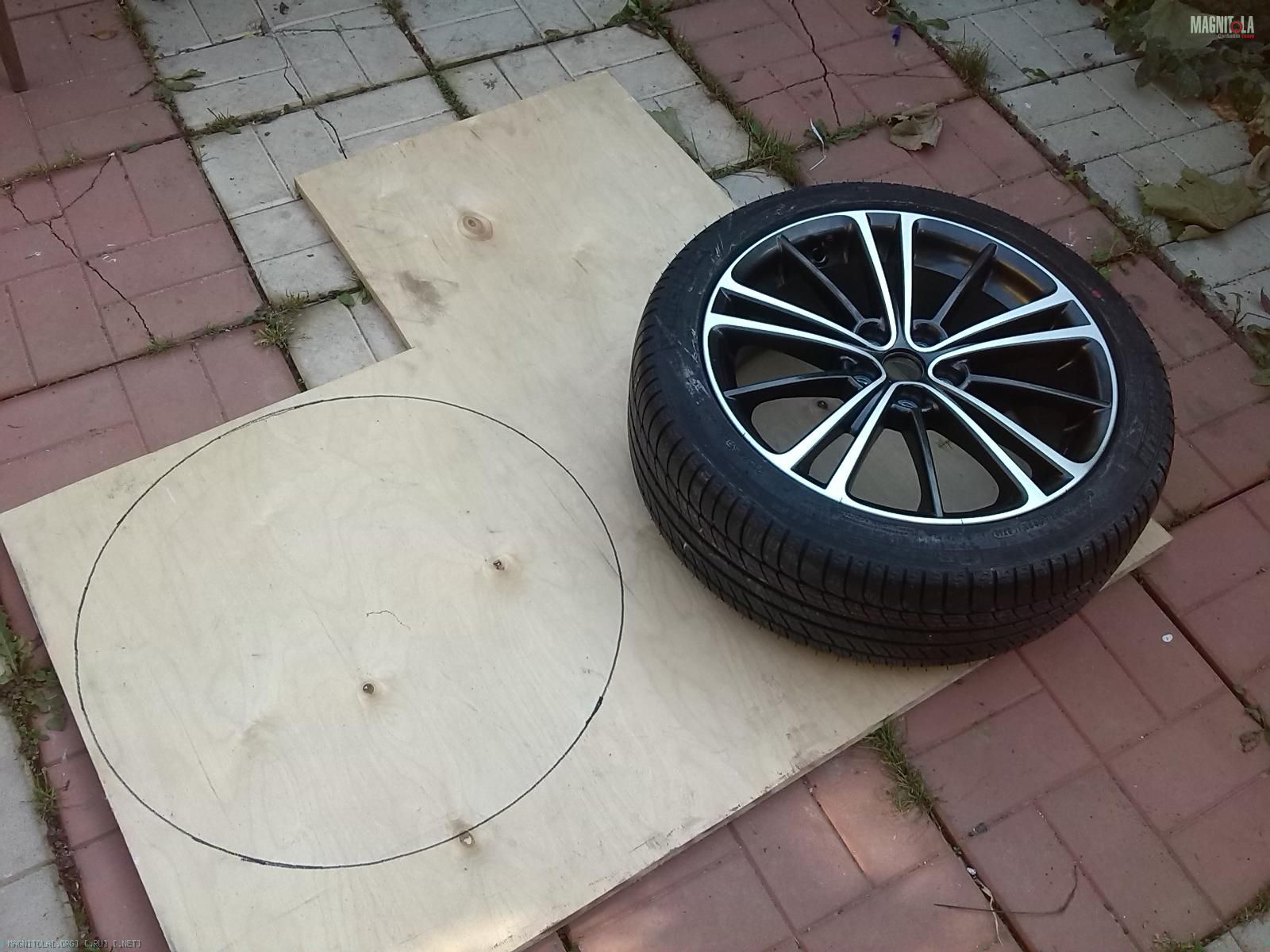

Из фанеры 22мм (моя любимая) по диаметру колеса режем круг:
Вложение 645952

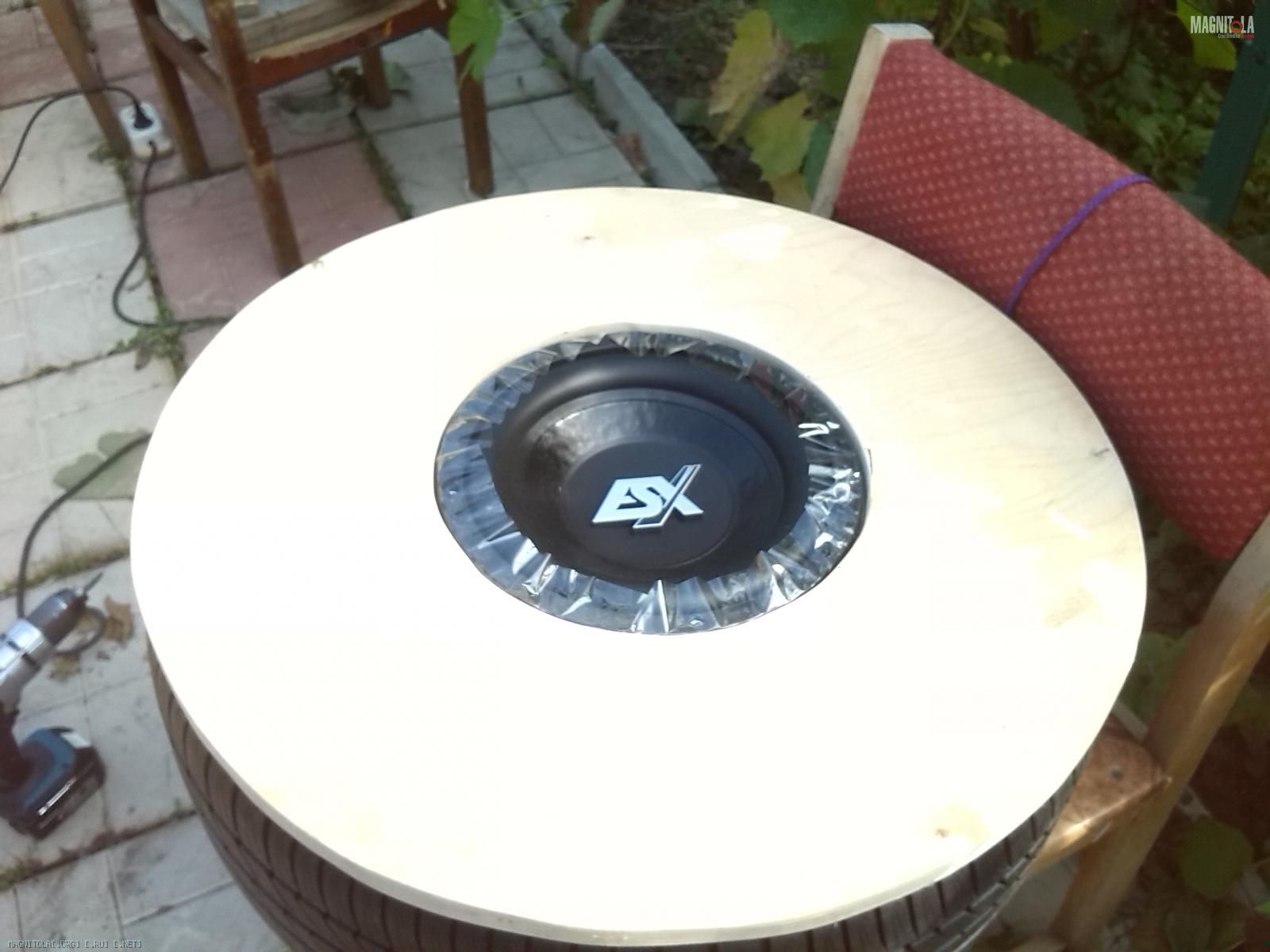

В ней по диаметру корзины еще круг:
Вложение 645954

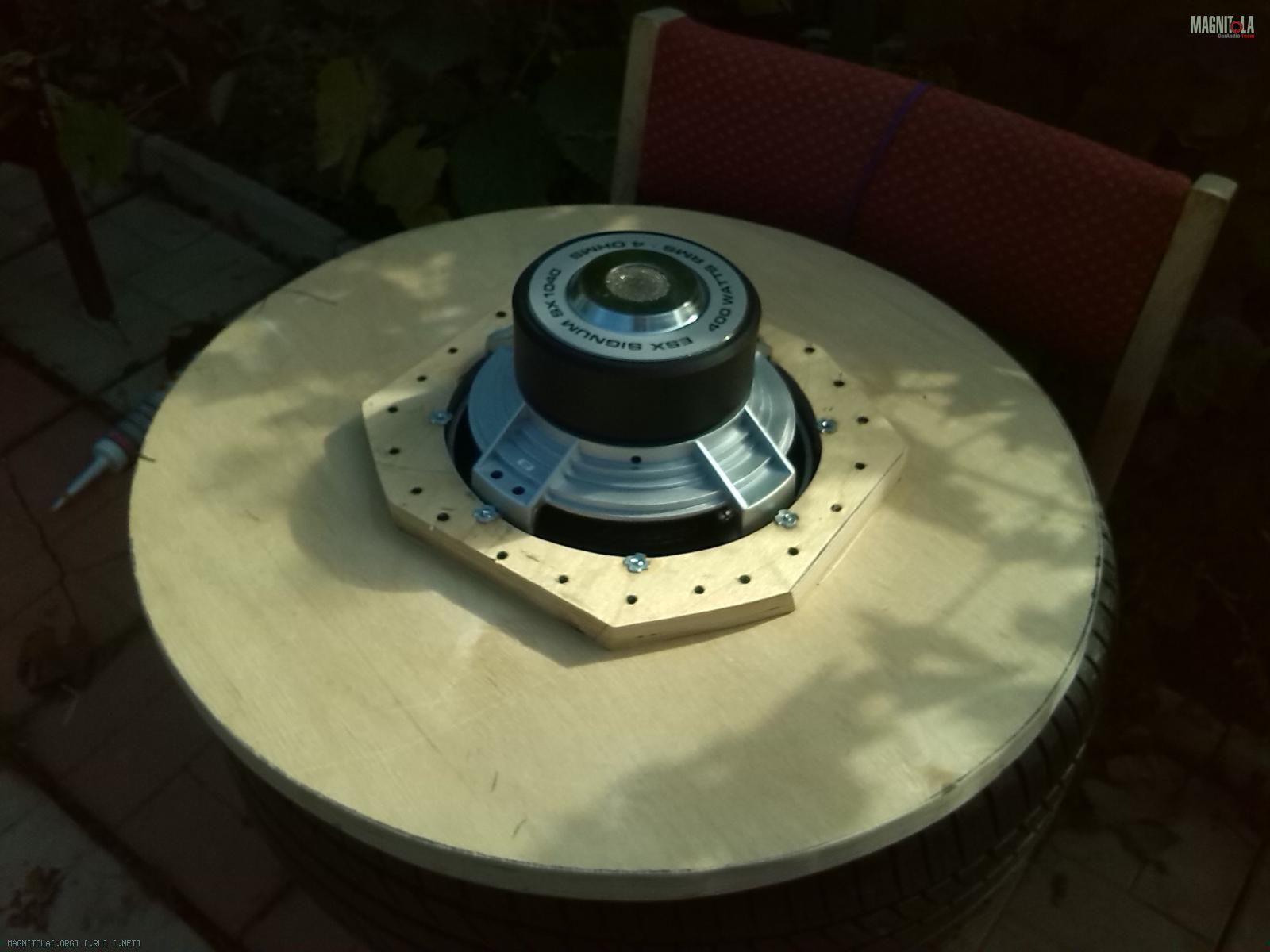

Под посадочный размер вырезается площадка и на жидкие гвозди с саморезами крепится к основанию. Динамик получается утопленный в верхний слой:
Вложение 645956
Сам же динамик как вы заметили крепим винтами к усовым гайкам!

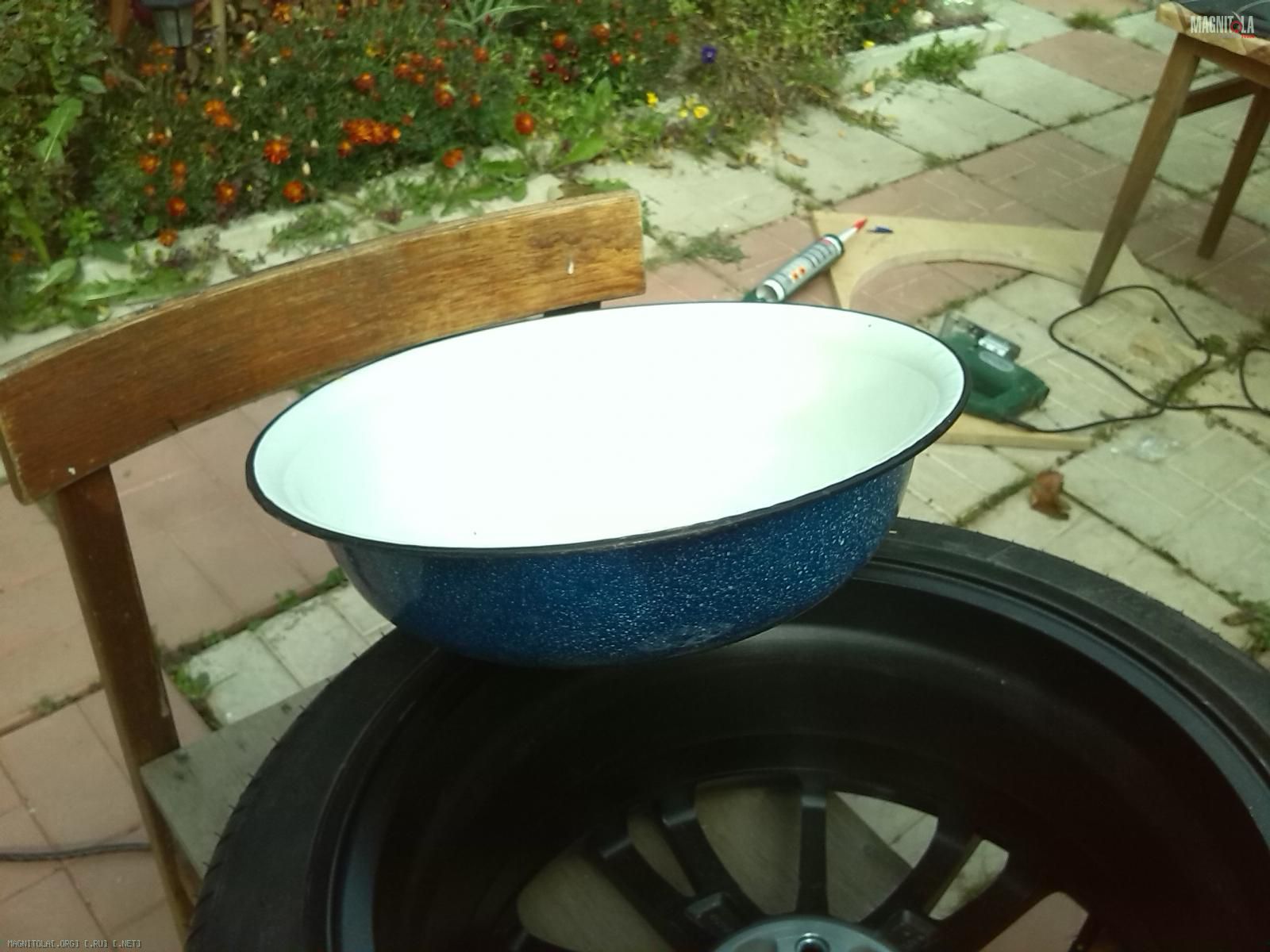

Далее! Находим подходящий эмалированный тазик:
Вложение 645958

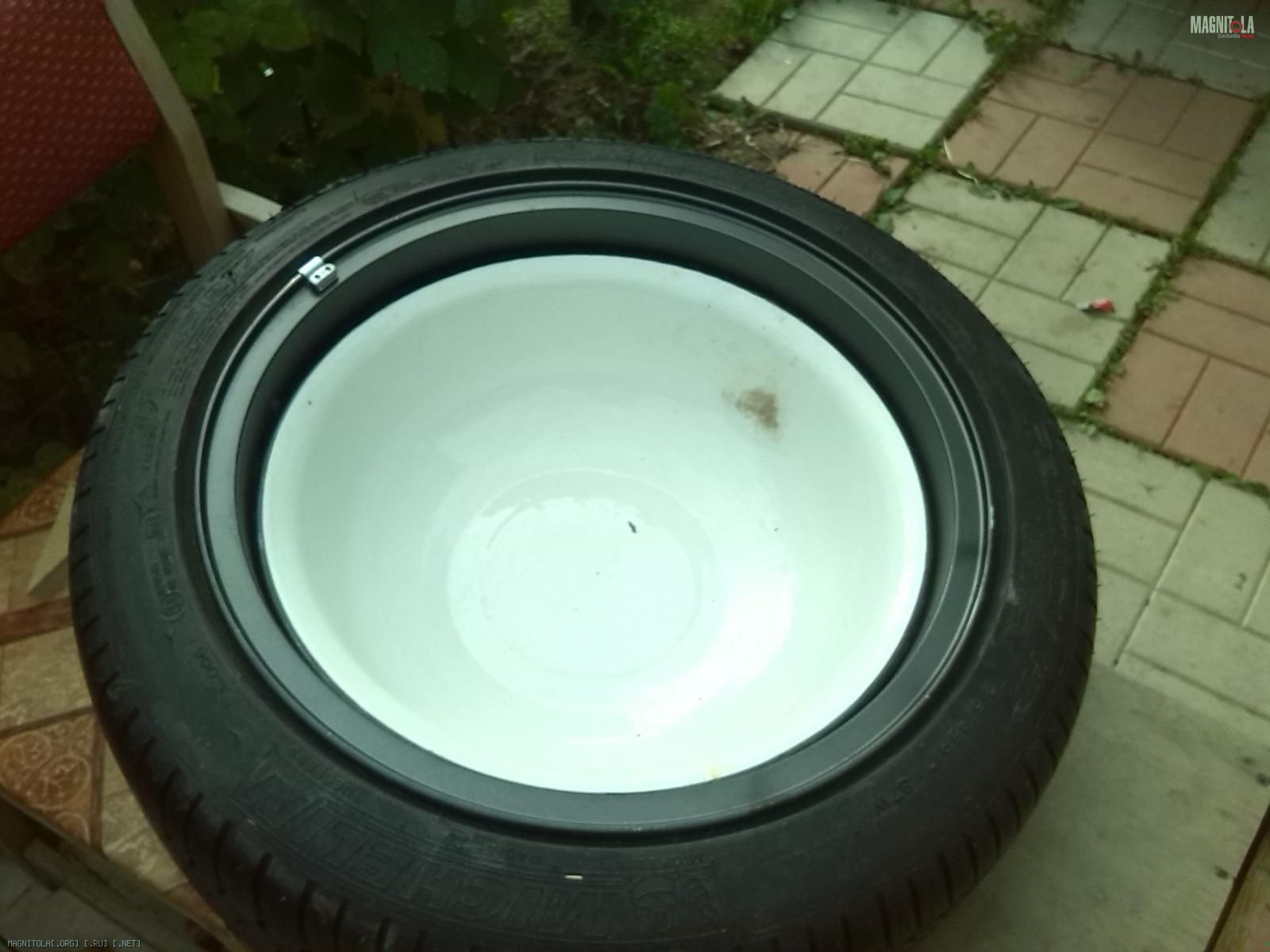

Важно найти именно такой, который ЧЕТКО поместится в обод колеса:
Вложение 645960
И прикручиваем его саморезами к верхнему основанию:
Вложение 645986
ШУЧУ! зызызызызызызызызы
Вырезаем нижнее основание. Его сделал из 18мм ЛДСП - нагрузка на него небольшая, а внутреннюю вертикаль оно сэкономит!

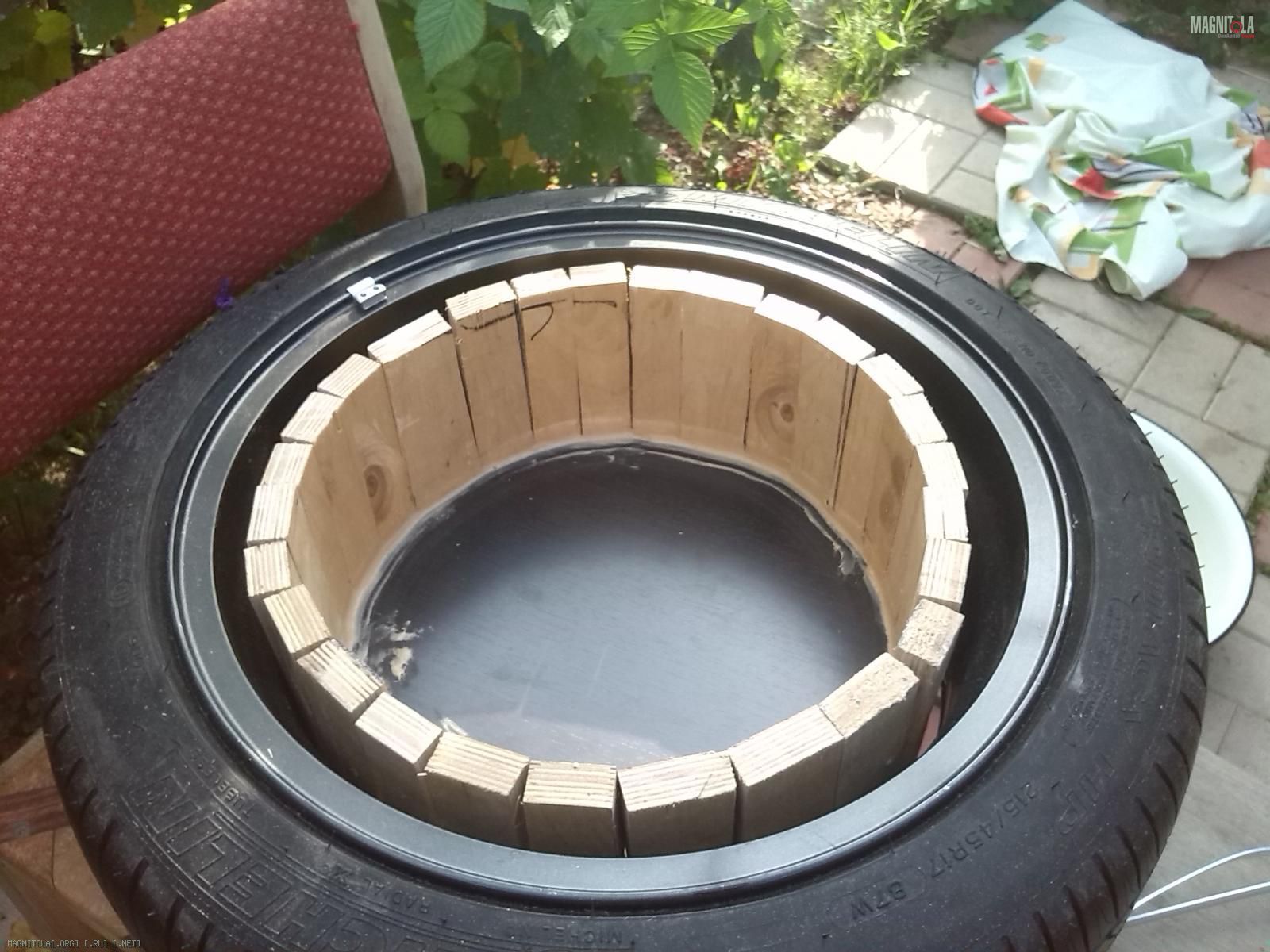

К нему прикручиваем (опять же на жидкие гвозди и саморезы) полоски из той же фанеры:
Вложение 645962

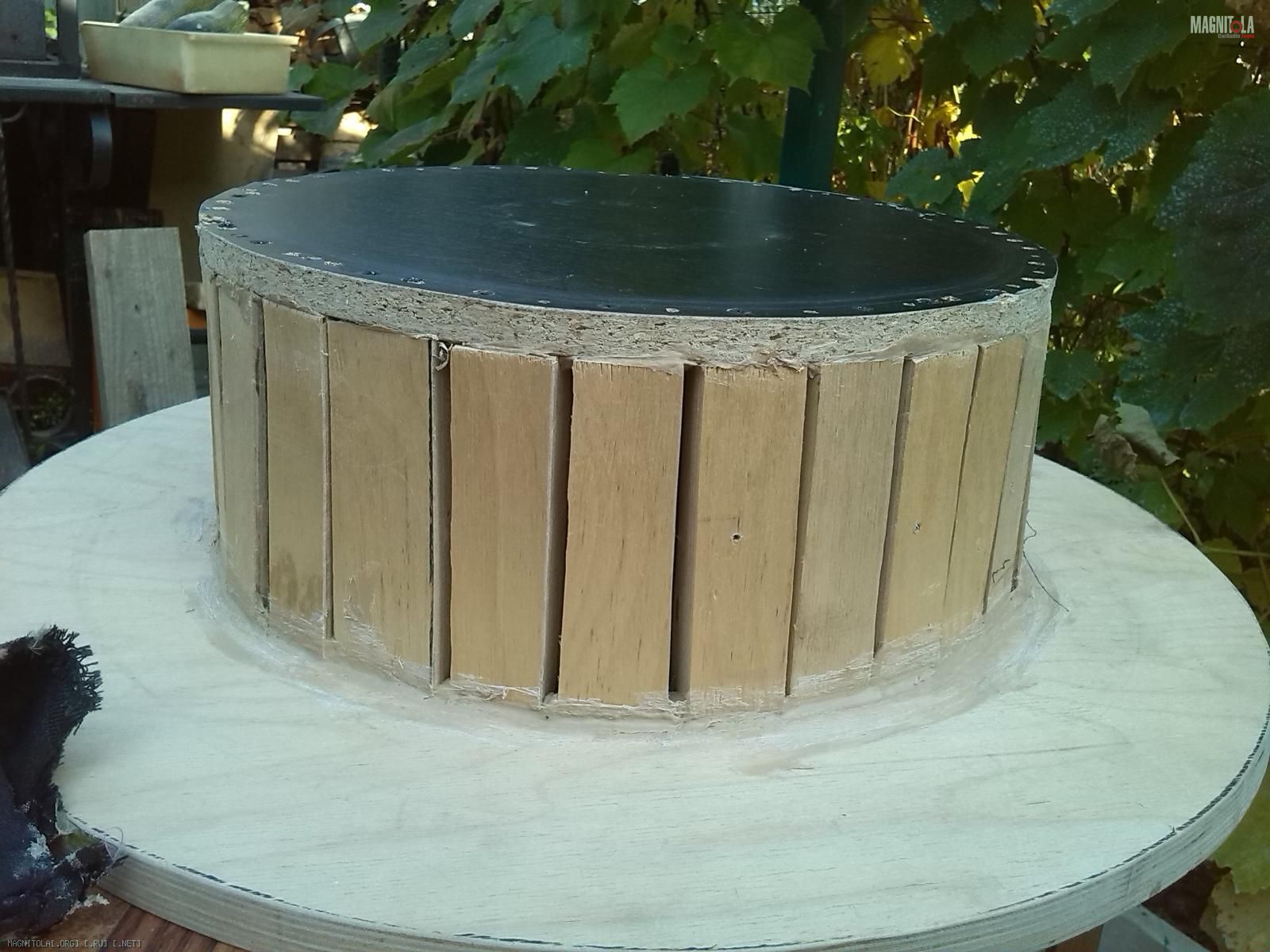

Соединяем основания по отработанной технологии:
Вложение 645964

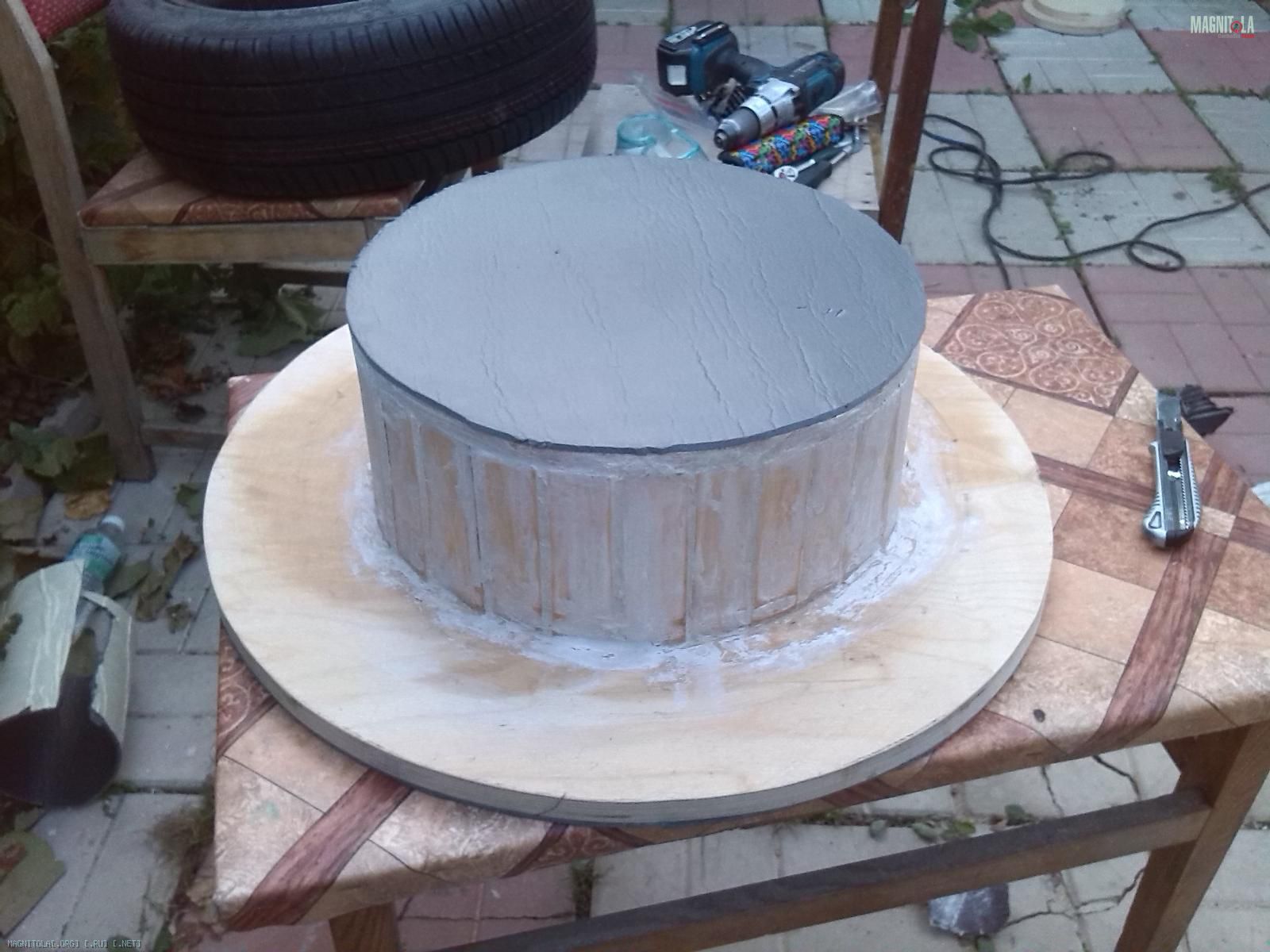

Получившиеся щели заделываем шпатлей со стеклом:
Вложение 645966

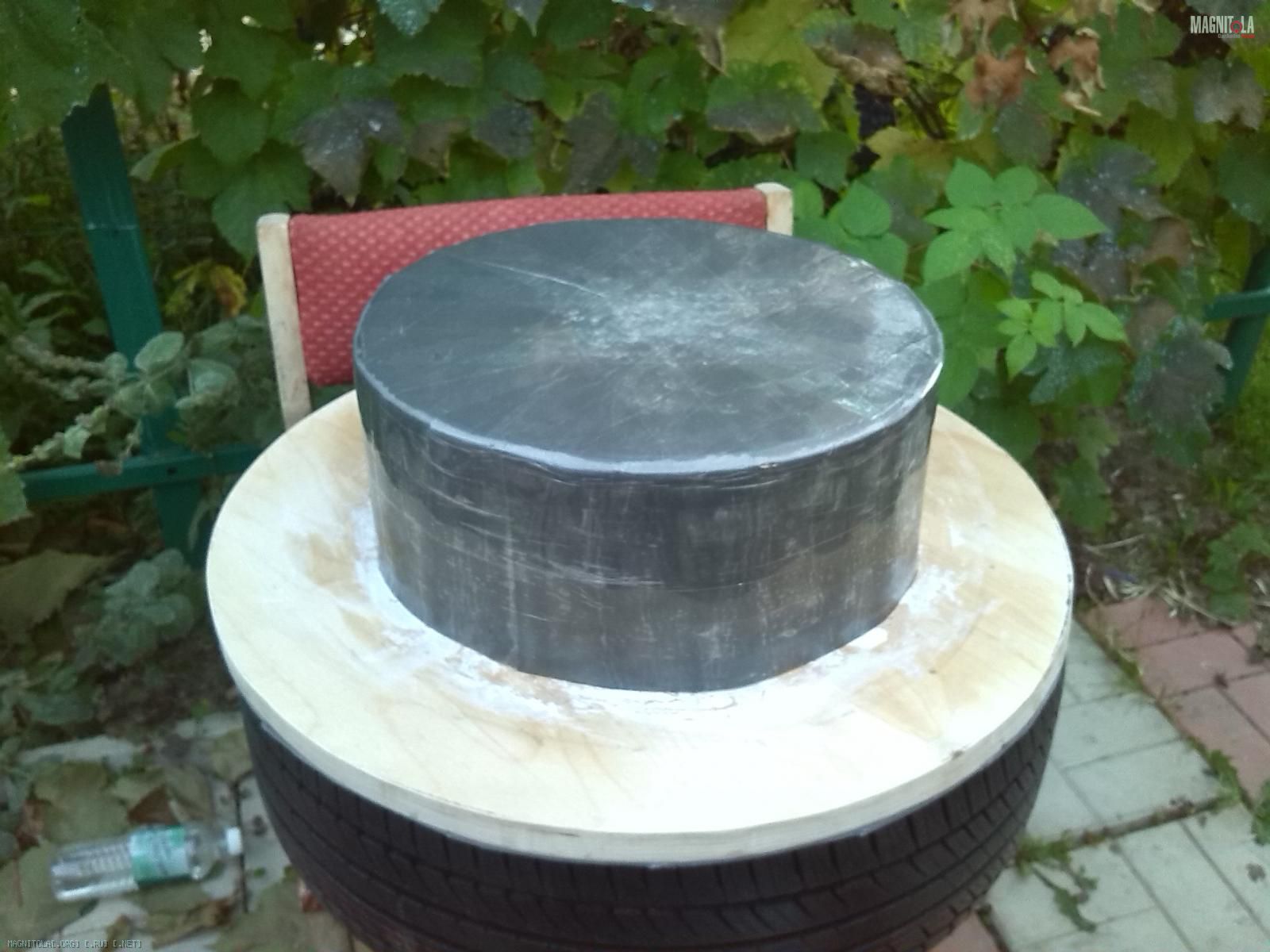

Цилиндр оборачиваем сплэном, чтоб короб плотно сидел в ободе. Сам сплэн можно обернуть скотчем, чтоб он не изтерся (а он может!) при частом демонтаже:
Вложение 645968

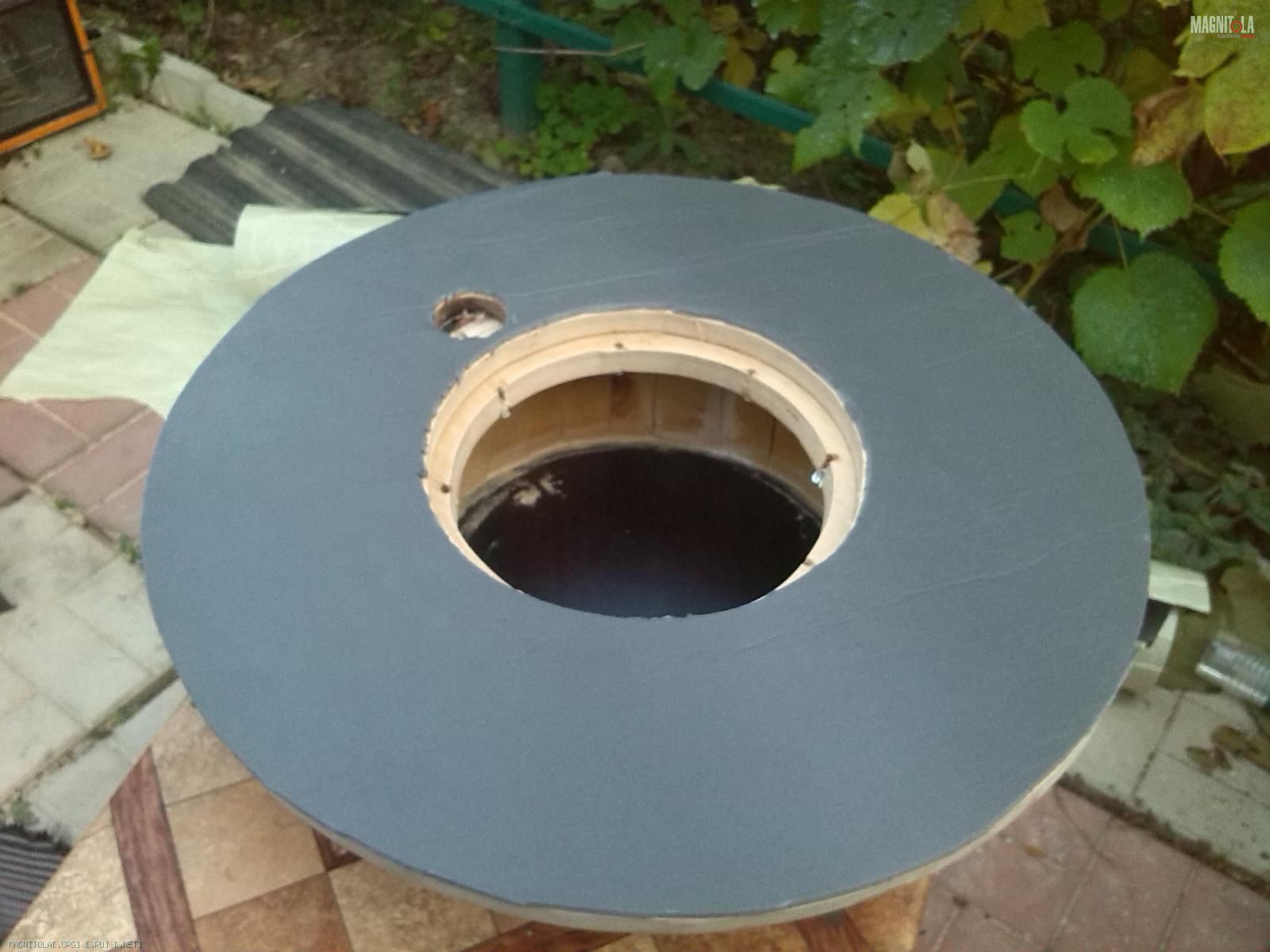

Вырезаем место под терминал. Верхнюю грань оклеиваем сплэном - после обтяжки получим гораздо более приятное тактильное ощущение, чем если бы обтянули простое дерево:
Вложение 645970

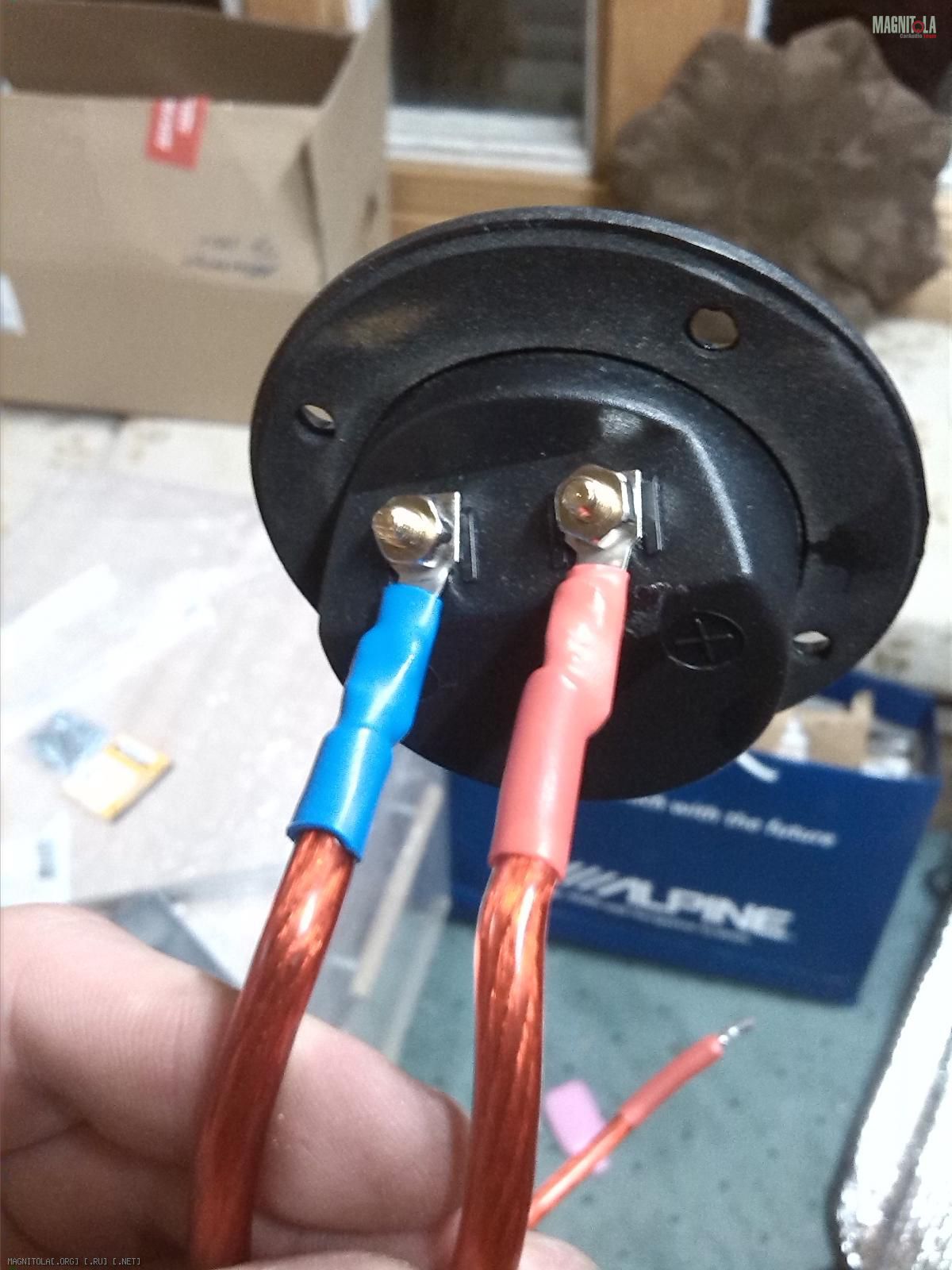

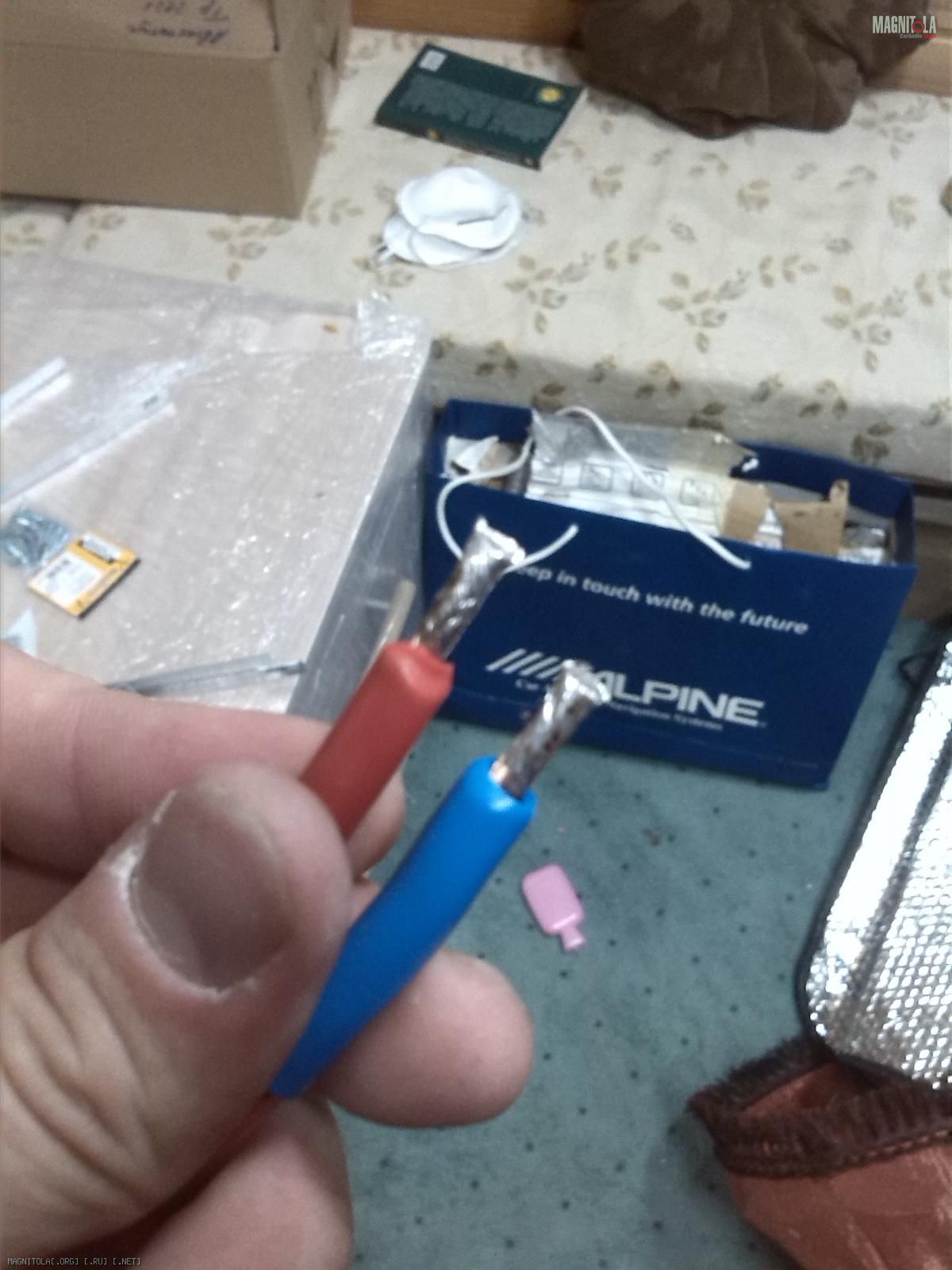

С терминалом все понятно, провода (медь 4квадрата достаточно) припаиваем с одной стороны и лудим с другой:
Вложение 645972Вложение 645974

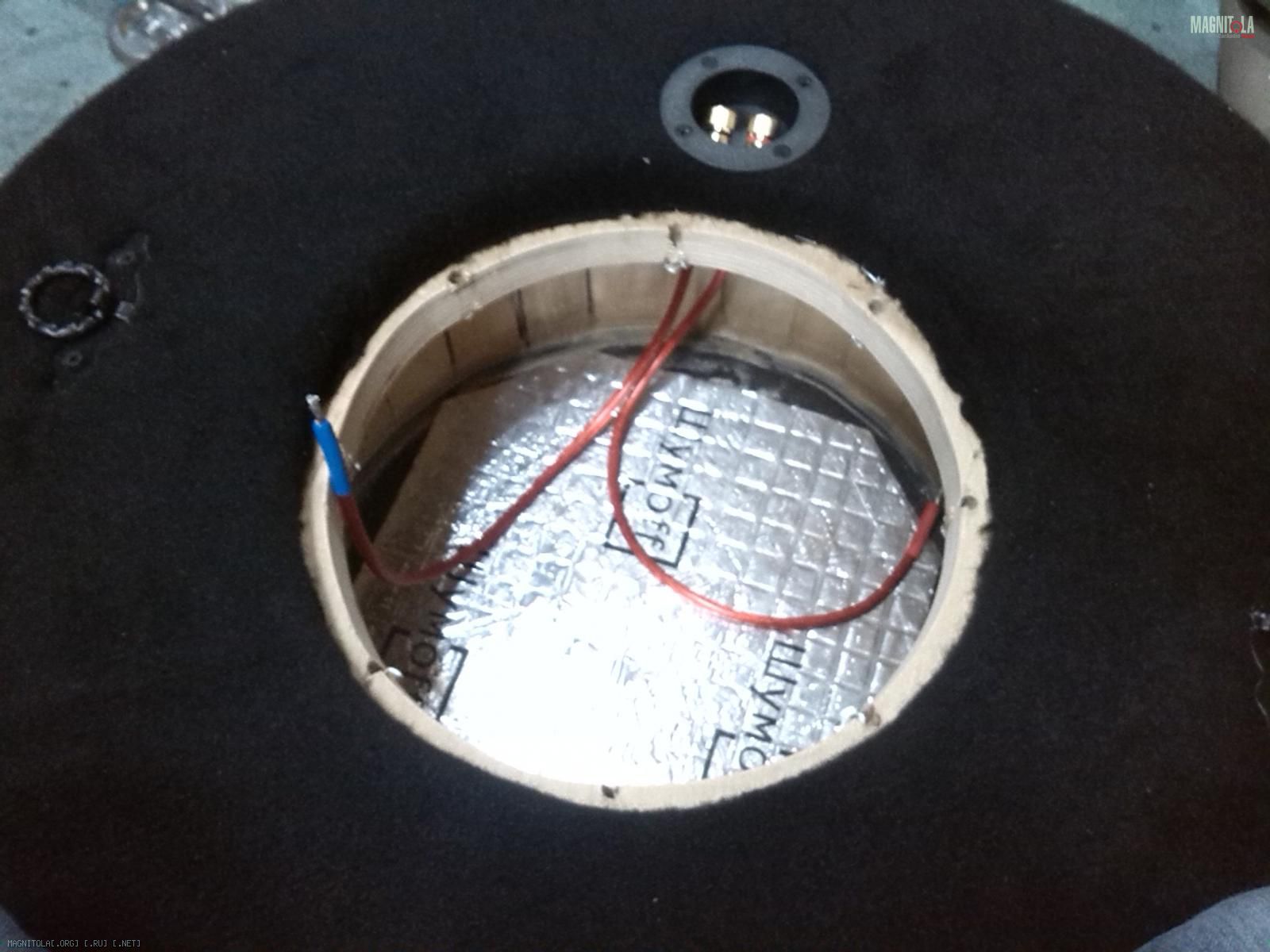

На дно можно наклеить кусок толстой вибры (в моем случае Шумофф МиксФ)
Вложение 645976
Обтягиваем карпетом, приделываем компактные ручки для демонтажа:
Вложение 645980
(докапываться до меня нефиг - ручки можно поставить любые по вкусу)
Получаем вид в колесе:
Вложение 645978

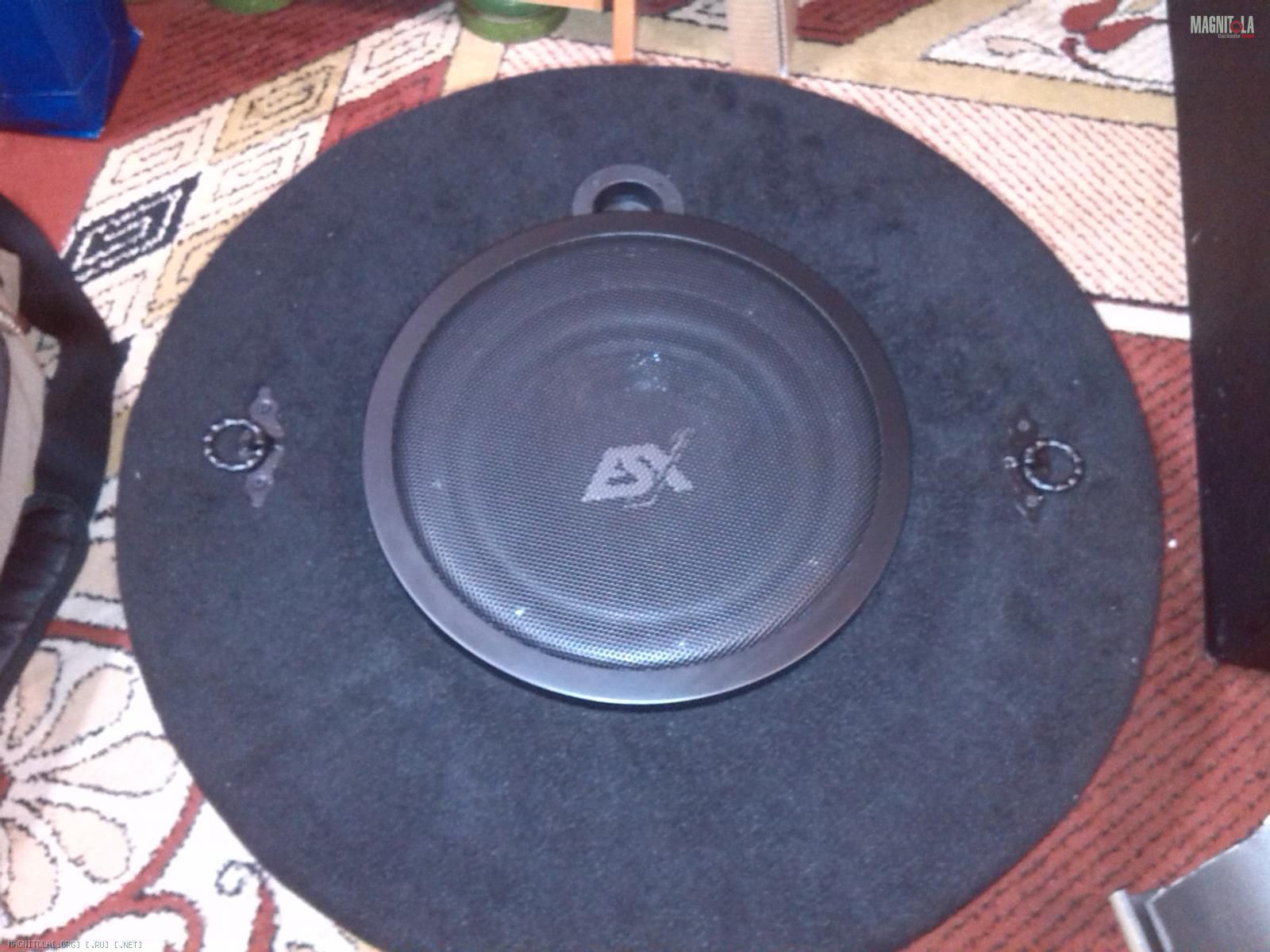

Добавляем сетку:
Вложение 645982

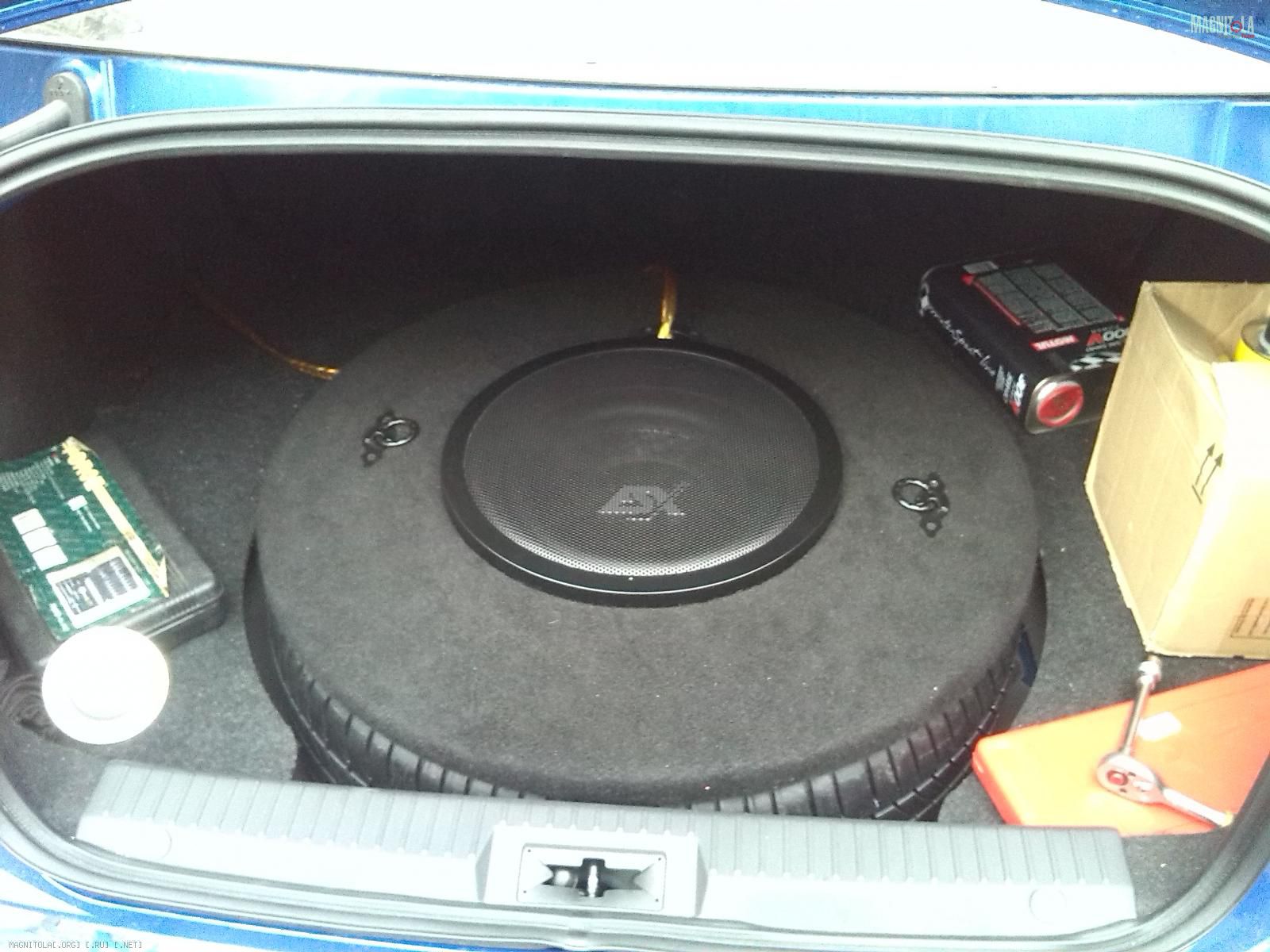

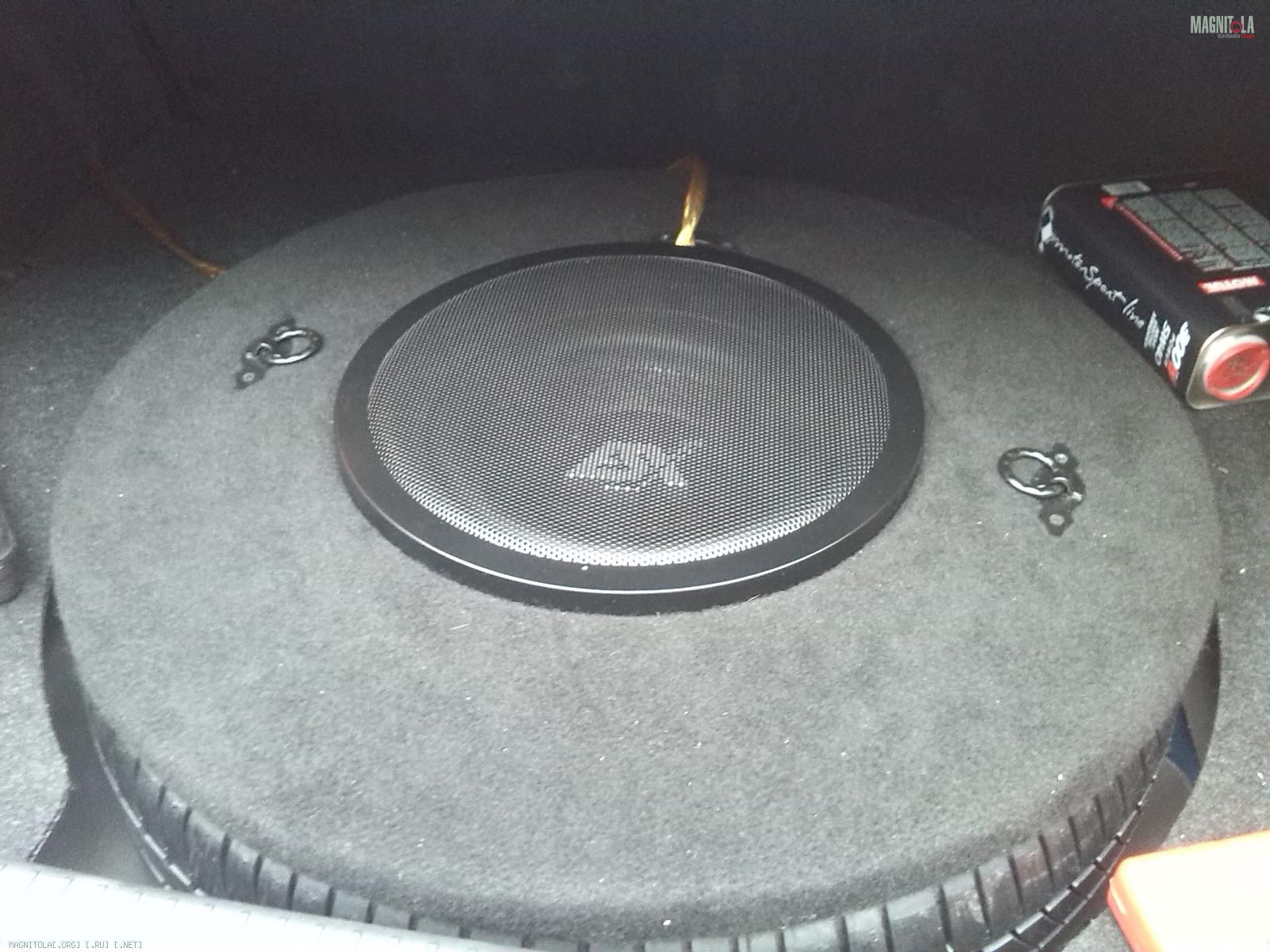

И устанавливаем:
Вложение 645984
Как видно объем не убили, быстрый демонтаж получили, в цвет багажника попали.
Вложение 645948
Красиво и практично. А главное не сложно!
Re: Короб в колесо. Пособие для начинающих и не только:
Какой объем получился?
Цитата:
Сообщение от
Андреичъ
приделываем компактные ручки для демонтажа:
Чувствуется фирменный стиль? )))
---------- Сообщение добавлено 24.09.2014 в 21:23 ----------
Что то так сильно колесо торчит. Там докатка была?
Re: Короб в колесо. Пособие для начинающих и не только:
Цитата:
Сообщение от
x-diz Какой объем получился?
я полагаю около 11-12, ибо тазик ровно 10, а я чуть больше, чем тазик
Цитата:
Сообщение от
x-diz Чувствуется фирменный стиль?
на самом деле хотел ручки как у себя, но в химкинском Леруа таких почему то не нашел...(((
Re: Короб в колесо. Пособие для начинающих и не только:
Хорошо, только колесо должно быть большое и низкопрофильное, а то только от компьютерного саба динамик поместится.
Re: Короб в колесо. Пособие для начинающих и не только:
Цитата:
Сообщение от
nomemory Хорошо, только колесо должно быть большое и низкопрофильное, а то только от компьютерного саба динамик поместится.
215/45/17, один в один как впрочем и у меня (если бы у меня была запаска) :D :D
Re: Короб в колесо. Пособие для начинающих и не только:
Дипломированный мастер по тазикам:D
А провода будут на поверхносни лежать?!
Может стоило терминал в боковушке врезать, и потай для проводов сделать в верхнем основании?!;)
Re: Короб в колесо. Пособие для начинающих и не только:
Цитата:
Сообщение от
kruizo Может стоило терминал в боковушке врезать, и потай для проводов сделать в верхнем основании?!
без танцев с бубном при монтаже/демонтаже это сделать нереально, короб всей своей нижней стороной плотно лежит на колесе - там ничего не разместить, если только протачивать желоба, но это как раз и будут танцы с бубном.
Основое ТЗ - быстрый демонтаж. Оно выполнено
Re: Короб в колесо. Пособие для начинающих и не только:
Цитата:
Сообщение от
Андреичъ 215/45/17, один в один как впрочем и у меня (если бы у меня была запаска) :D :D
У меня влезли только стартовые провода и НЗ бензина- две литровые бутылки от "Шишкина леса"- накрайняк за 10 км хоть одна заправка- да найдется. Да трос буксировочный вокруг колеса...
Re: Короб в колесо. Пособие для начинающих и не только:
Цитата:
Сообщение от
nomemory У меня влезли только стартовые провода и НЗ бензина- две литровые бутылки от "Шишкина леса"- накрайняк за 10 км хоть одна заправка- да найдется. Да трос буксировочный вокруг колеса...
ну а у меня влез 12-литровый короб с 10-дюймовым сабом. Кто на что учился :D
Re: Короб в колесо. Пособие для начинающих и не только:
Колеса не отросли...Зато по пенопластовой вкладке под домкрат и баллонник выклеилась скорлупа, в нее влезли усилитель, активный кроссовер, баллонник, домкрат, всякие отвертки-пассатижи-ключи, аптечка и компрессор влезли под передние сиденья, только огнетушитель никуда не поместился и лежит как дурак один-одинешенек в багажнике...)))
